马达保护器工作原理

马达保护器工作原理
马达保护器是一种用于保护电动机的装置，其工作原理是通过检测电动机的电流、电压、温度等参数，并根据预设的保护条件进行判断和控制。

一般情况下，马达保护器会监测电动机的电流，当电流超过设定的上限值时，保护器会立即切断电源，以避免电动机因过载而损坏。

这种保护方式被称为过载保护。

此外，马达保护器还可以监测电动机的电压情况。

当电压低于设定的下限值时，保护器会发出警报并切断电源，以防止电动机在电压不足的情况下工作，从而避免电动机过热和电源故障。

温度也是马达保护器常常监测的一个重要参数。

当电动机的温度超过设定的上限值时，保护器会采取相应的措施，如发出警报或切断电源，以防止电动机由于过热而损坏。

此外，马达保护器还可以具备其他功能，如短路保护、相序保护等。

短路保护会在电动机出现短路情况时进行切断电源，以避免电动机损坏。

相序保护会检测电动机的相序情况，如果相序错误，保护器会发出警报并切断电源，以防止电动机工作异常。

总的来说，马达保护器通过监测电动机的电流、电压、温度等参数，实现对电动机的保护。

当参数异常时，保护器会采取相应的措施，以防止电动机损坏或故障。

电机综合保护器的应用

电机综合保护器的应用电机综合保护器的应用电机综合保护器的应用【摘要】为了解决电机运行过程中出现的缺相、过载、短路、漏电等故障，设计一套保护功能为一体的多功能电机综合保护器是不仅能够实现对各类电动机负载，配电负载的控制和保护，还能增强实时监控功能，保证在各种危险情况做出及时反应，从而确保生产安全的顺利进行。

【关键词】电机综合保护器应用维护注意事项一、电机综合保护器及特点电机综合保护器主要用于风机、水泵、电动机等负载的控制和保护，将过载、过流、欠压、过压、欠流、短路、缺相、漏电、相位等综合功能于一身，具有以下特点：(一)功能强大，性能优越。

电机综合保护器利用先进的计算机技术和高性能的集成芯片，整机功能强大，性能优越。

精度高，线性度好，分辨率高，整机抗干扰能力强，保护动作可靠的测试。

三相电流，电压，及各种故障代码显示在LED，液晶显示屏上，直观明了。

(二)具备存储技术，参数设定，一机多用的特点。

电机保护器采用先进的实时采样技术，具有MCU微处理器和E2PROM存储技术，参数设置，电源切断后已设参数仍保存下来，勿须再设定。

(三)配有RS485串行数字接口，便于上位机(PC)进行数字通迅。

二、电机综合保护器的结构和功能电机综合保护器实现了传统的断路器(熔断器)，接触器，过载(或过流，断相)保护继电器的集成，具有起动器，隔离器和具有远距离自动控制和就地直接人力控制功能等主要功能，具有面板指示及机电信号报警功能，具有过电压保护功能，具有断相缺相保护功能，具有协调配合的时间――电流保护特性(具有反时限，定时限三段保护特性和瞬时)。

具体来说如下：(一)保护功能。

电机综合保护器除了具有通用的保护功能之外，还有自启动、通信启动和关闭，并能够根据电流，过电压、欠电压、三相电流不平衡、自启动等功能，用户可自由取舍。

(二)设置功能。

智能型电机综合保护器有设置键，数据键和移位键，设置超出范围时就会提醒用户重新设置，以避免故障。

电动机差动保护原理

电动机差动保护原理
电动机差动保护是一种保护电动机的措施，其原理是通过比较电动机的不同相电流，来检测是否存在故障。

差动保护通常包括两个主要部分：差动电流互感器和差动保护装置。

互感器位于电动机的供电线路中，用于检测电动机的相电流。

它通过感应电流的变化，将电流信号转化为电压信号。

互感器通常由多个线圈组成，其中一部分连接在供电线路的进线侧，另一部分连接在出线侧。

当电动机正常运行时，进线侧和出线侧的电流应该相等，因此互感器的输出电压应该接近零。

差动保护装置比较互感器的输出电压，如果发现有较大的差异，就会发出故障信号，并采取适当的措施来切断供电。

差异可能是由于电动机内部的故障或线路短路引起的。

差动保护装置通常包括了灵敏性调节装置，用于调整差动保护的动作灵敏度。

差动保护可靠性较高，可以有效地保护电动机不受损坏。

然而，差动保护也有一些限制。

例如，在启动电动机或者母线电压发生偏差时，差动保护可能会误动作。

因此，在设计和配置差动保护装置时，需要考虑这些因素，并进行相应的调整和保护配置。

总之，电动机差动保护通过比较电动机的不同相电流来检测故障，并采取措施来切断电源，以保护电动机的安全运行。

大型电动机高阻抗差动保护原理、整定及应用

大型电动机高阻抗差动保护原理、整定及应用
大型电动机高阻抗差动保护是一种常用的保护方式，主要用于检测电动机定子绕组中的绝缘故障。

其原理可以分为两个部分，分别是差动元件和比值元件。

差动元件主要由一组可调的电流互感器组成，一般为两个或多个。

这些互感器将电动机定子绕组的电流传输到差动继电器中，通过比较这些电流的差值来判断电机是否存在绝缘故障。

如果两个或多个电流值之间存在差别，差动继电器就会起动，产生差动保护信号。

比值元件主要由一个可调的阻抗元件组成，用于控制差动继电器的灵敏度。

通常情况下，当差动元件传来的信号超过比值元件的设定值时，差动继电器就会工作，产生差动保护信号。

整定方面，大型电动机高阻抗差动保护的整定参数包括：差动元件的灵敏度、比值元件的阻抗设定值、电流互感器的比率和相位校正等。

这些参数需要通过检测和分析来确定，以保证差动保护的可靠性和灵敏性。

在应用方面，大型电动机高阻抗差动保护主要用于保护电动机的定子绕组，对于定子绕组的绝缘故障，如相间短路、相间接地短路等，能够提供快速、准确的保护。

此外，差动保护也可与其他保护装置，如过流保护、接地保护等配合使用，形成全面的电动机保护系统。

电机保护器原理

电机保护器原理
1. 过载保护原理：当电动机运行时，如果负载过大，导致电动机电流超过额定电流，则保护器会通过测量电动机的电流大小，判断电动机是否在过载状态下运行，并在一定时间内切断电路，以保护电动机不受过载运行的损害。

2. 短路保护原理：电动机线路短路可能会引起电机变压器的保护器短路保护动作。

当电动机出现线路短路时，电动机吸收的电流会瞬间变大，保护器会通过测量电流和时间，判断是短路故障，切断电路，以保护电路的安全。

3. 欠流保护原理：当电动机运行时，如果电动机的电流异常地低，如电动机出现故障或者断线，保护器会通过测量电流并判断是否在额定电流下运行，如果电流较低，则保护器会切断电路以保护电动机的安全运行。

4. 过温保护原理：保护器还可以通过测量电动机的温度来判断电动机是否发生过热，如果电动机温度过高，超过一定的安全范围，保护器会及时切断电路，以保护电动机不受损害。

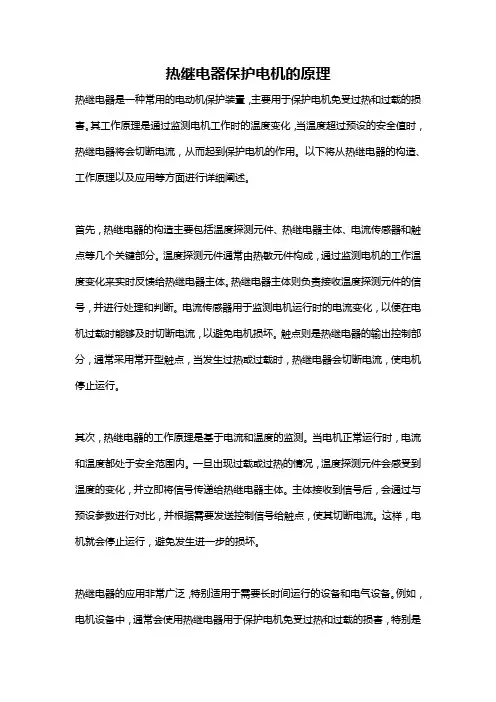

热继电器保护电机的原理

热继电器保护电机的原理热继电器是一种常用的电动机保护装置，主要用于保护电机免受过热和过载的损害。

其工作原理是通过监测电机工作时的温度变化，当温度超过预设的安全值时，热继电器将会切断电流，从而起到保护电机的作用。

以下将从热继电器的构造、工作原理以及应用等方面进行详细阐述。

首先，热继电器的构造主要包括温度探测元件、热继电器主体、电流传感器和触点等几个关键部分。

温度探测元件通常由热敏元件构成，通过监测电机的工作温度变化来实时反馈给热继电器主体。

热继电器主体则负责接收温度探测元件的信号，并进行处理和判断。

电流传感器用于监测电机运行时的电流变化，以便在电机过载时能够及时切断电流，以避免电机损坏。

触点则是热继电器的输出控制部分，通常采用常开型触点，当发生过热或过载时，热继电器会切断电流，使电机停止运行。

其次，热继电器的工作原理是基于电流和温度的监测。

当电机正常运行时，电流和温度都处于安全范围内。

一旦出现过载或过热的情况，温度探测元件会感受到温度的变化，并立即将信号传递给热继电器主体。

主体接收到信号后，会通过与预设参数进行对比，并根据需要发送控制信号给触点，使其切断电流。

这样，电机就会停止运行，避免发生进一步的损坏。

热继电器的应用非常广泛，特别适用于需要长时间运行的设备和电气设备。

例如，电机设备中，通常会使用热继电器用于保护电机免受过热和过载的损害，特别是在高温环境和重负载情况下。

此外，热继电器还常用于家用电器，如空调、冰箱等，以监测电器的温度，并在过热时自动断开电源，保护设备和用户的安全。

总结起来，热继电器保护电机的原理是通过温度探测元件感受电机温度的变化，并将信号传递给热继电器主体进行处理和判断。

当温度超过预设安全值时，热继电器主体会切断电流，停止电机的工作，以保护电机免受过热和过载的损害。

热继电器的应用非常广泛，可以用于各种电机设备以及家用电器，以提高设备的安全性和可靠性。

浅谈电动机综合保护器工作原理及故障处理

浅谈电动机综合保护器工作原理及故障处理本文从电动机综合保护器的工作原理入手，通过分析故障产生的原因来总结故障处理的方法。

标签：电动机综合保护器工作原理故障处理1 电动机综合保护器的工作原理电动机综合保护器是一种以电子器件为基础的保护装置，能对电动机实现过负荷保护、断相保护、短路保護和漏电闭锁功能的保护装置。

下面以JDB80型保护器为例分别介绍各保护的工作原理。

JDB80型保护器采用了集成元件，因而线路得以简化，整个保护器为一整体，可分为取样电路和控制板两部分。

1.1 取样电路工作原理：取样器的用途是取得过载.短路和断相保护器的信号电压，它是由电流互感器.信号变换电路和整定电路等部分组成。

电流互感器（L1-L3）绕组输出的交流信号，首先经过电阻R1、R2转变成交流电压信号，然后经过二极管D1-D3和电容器C1-C3整流滤波，最后在电阻R7、R8、.R9上形成所需的直流电压信号。

此时电压不能使D11击穿，所以各比较器正常工作，D4、D5、D6反向截止状态，当负载发生短路和过载时，互感器应电流大，经整流滤波和直流信号电压大，经过D7、D8、D9击穿D11得到过载和短路信号。

当电动机的一相断线（如L1感应这相），该相的电流互感器无信号输出但另外两相互感器仍有信号电压输出，这时R7两端无直流信号电压，D4正向导通，这时V3基极得到一断相信号电压。

为了调节过载和短路整定动作电流，在每相电流互感器的二次侧并联负载电阻，并用波动开关K1进行换接，以实现电流的粗调，因为在交流信号电压幅值一定时负载电阻越小，整定动作电流越小，所以负载电阻并联时，动作电流将加大一倍，因此该保护器的动作电流粗调为四档，为了实现细调，信号输出点串联有11段电阻，用转换开关K2进行调节，在K2处输出的电流电压一定条件下，接入的电阻段数越少，动作电流越大。

1.2 控制板工作原理如下：1.2.1 正常运行：当电动机工作在额定的情况时，电流互感器感应电压低于各比较器的门坎电压，各比较器正常工作，14脚1脚为高电位，D21、D20反向截止，7脚输出低电位，三极管V1截止，电压24V经R57、D23反向击穿，三极管V2饱和导通，继电器J得电吸合，闭合常开接点，为接通起动器的控制电路做好准备，允许起动器启动运行。

电机保护器-工作原理-接线图-说明书

JL-200型电机保护器-工作原理-接线图-说明书一、概述JL-200系列电机保护器是我公司在多年研制电机保护器产品的基础上开发出的新一代高科技产品。

此产品以微电脑控制器（MCU）为核心元件，通过高精度CT检测电流，电机保护器具有自动线性修正功能，在宽电流范围内仍具有较高的测量精度，对过载、短路、堵转、欠载、缺相、三相电流不平衡、过压、欠压、相序、接触器故障等具有可靠的保护作用；并可实现报警和事件记录。

本产品具有性价比高、功能齐全、工作稳定可靠、精度高、保护动作准确、安装、参数设定简单方便等特点。

可广泛适用于机械、冶金、建材、化工、纺织行业等工业三相电动机及其它电器的保护与监测。

二、产品主要特点系统采用宽温、低功耗工业级芯片，更适合于工业现场使用。

软件、硬件及电磁兼容性三个方面协同设计，产品具有很强的抗干扰能力和很高的可靠性，特别适合于工业现场使用。

电流互感器变比可设置（5A规格），用户可直接查看一次回路的电力参数，使得采样数据更直观，使用更灵活。

采用交流同步采样和先进的数字信号处理算法，实现了实时数据处理和高精密性，有着卓越的可靠性，具有响应速度快、测量准确、精度高，事件记录等优点。

具有自学习过程，能自动检测电机起动过程与时间，生成起动曲线，优化保护参数；并能根据故障前电机负载率和运行时间自动调整过载保护动作时间。

事件记录功能：当保护动作时，记录保护类型、采样电流等参数，形成事件追忆数据，在失电或复位后可长久保存，便于事后分析。

采用模块化设计结构，产品体积小，结构紧凑，安装方便，在低压控制终端柜和1/4模数及以上各种抽屉柜中可直接安装使用，提高了控制线路的可靠性和自动化水平。

结构紧凑、华丽、精湛优美的外观和卓越的设计体现了高雅、精致、紧凑的产品。

完善的事故记录及自检功能，友好的人机界面,所有测量值和参数、保护信息等由面板液晶显示器实时显示。

三、技术参数1、电动机保护功能●过载保护●欠载保护●堵转保护●阻塞保护●温度保护●相序保护●欠压保护●过压保护●起动超时保护●断相保护●不平衡保护●接触器故障保护（选增功能，无此功能时仅有故障提示，无信号输出）2、规格：直接接线式：1A(0.2A～1A)；5A(1A～5A)；20A(4A～20A)；40A(8A～40A)；穿芯式：100A(20A～100A)；采用外置标准5A电流互感器（用户自配）时最大可扩展至800A（160～800A）功能缺省值项目内容变比（5A规格） 1 1～160起动超时保护智能设定保护方式脱扣短路保护0.1s 动作值范围动作时间保护方式≥10Ie0.1s脱扣堵转保护智能设定动作值范围保护方式500%Ie反时限脱扣欠载保护10s 整定值范围动作时间保护方式OFF-15-80%Ie10s脱扣过负载保护动作值范围保护方式＞110%Ie反时限脱扣热过载保护智能设定整定值范围保护方式20-100%θb脱扣不平衡保护出厂设定动作值范围动作时间保护方式20%-60%1-25s反时限脱扣缺相保护＜1S 动作时间保护方式＜1S脱扣相序保护OFF 动作时间保护方式＜0.1S脱扣欠压保护OFF 整定值范围动作时间保护方式OFF-219V-150V10s脱扣过压保护OFF 整定值范围动作时间保护方式OFF-221V-300V10s脱扣过载动作特性曲线：四、使用条件适用主回路电压：AC380V，50Hz。

电机保护器的工作原理是什么

电机保护器的工作原理是什么
一、电机保护器的工作原理
电机保护器是一种电气设备，它主要用于安全保护电机，以防止电机
的过载，短路和过电流等故障，降低电机的故障率，提高电机的使用寿命。

电机保护器通常是指根据电机安全运行标准，制定电动机的保护回路，以
防止电机及运行周边设备发生损坏，破坏及意外情况的保护装置，综合施
加保护措施与特殊设计，以实现保护功能。

1、电机过载保护原理
电机过载保护是由电动机系统控制器（MCU）和过载电流保护器（OCPD）共同实现，由MCU检测运行负荷状态，如果运行负荷过重，当负
荷大于设定值时，MCU会发出过载信号，令OCPD断开电源与电机的连接，以防止电机发生过载故障。

2、电机短路保护原理
电机短路保护主要由电机检测装置（MCC）负责，MCC检测电机收发
信号，如果检测到电机有短路信号，MCC会发出短路信号，令控制器断开
电机与电源的连接，使电机停止运行，从而防止电机发生短路故障。

3、电机过电流保护原理
电机过电流保护主要由电源检测装置（PSPD）负责，PSPD检测电源
的输出电流，如果检测到电流超出设定值，PSPD会发出过电流信号，令
控制器断开电源与电机的连接。

jd5电动机综合保护器工作原理

jd5电动机综合保护器工作原理全文共四篇示例，供读者参考第一篇示例：JD5电动机综合保护器是一种专门用于保护电动机的装置，它能够监控电动机的运行状态，并在发生故障时及时采取相应的保护措施，以避免电动机损坏或造成其它设备损坏。

该保护器能够监测电动机的电流、温度、转速等参数，并根据预设的保护逻辑判断是否需要进行保护动作。

下面将介绍JD5电动机综合保护器的工作原理。

该保护器通过监测电动机的电流来判断其运行状态。

电动机在正常运行情况下，其电流值是稳定的，如果电机发生过载或短路等故障时，电流值就会发生突变。

JD5保护器会根据预设的过载保护逻辑，监测电动机的电流值是否超过设定的高值，如果是，则会触发过载保护动作，将电动机停止运行，以避免电机受损。

该保护器还能监测电动机的转速。

通过监测电动机的转速，JD5保护器可以判断电动机是否转速异常或堵转。

如果电动机的转速异常，可能会造成电机损坏或设备出现异常工作。

当发生这种情况时，保护器会触发转速保护动作，停止电动机运行，以避免进一步损坏。

第二篇示例：JD5电动机综合保护器是一种用于电动机保护的专用设备，它可以对电动机的各种故障进行监测和保护，确保电动机在运行过程中不会受到损坏。

本文将详细介绍JD5电动机综合保护器的工作原理。

一、电动机综合保护器的作用电动机是工业生产中常用的驱动设备，在其使用过程中不可避免地会遇到各种故障，如过载、短路、缺相等。

如果这些故障不能及时得到处理，就会严重影响电动机的正常运行，甚至造成设备损坏。

电动机综合保护器的作用就是及时监测电动机的运行状态，发现故障并进行保护。

1.电流保护电流是电动机运行时的一个重要参数，通过对电机的测量和分析，可以判断电机是否处于正常运行状态。

在运行过程中，如果电机的电流超载或短路，电动机综合保护器会立即进行保护动作，切断电源，保护电机不受损坏。

2.温度保护电动机在长时间运行中会产生一定的热量，如果电机温度过高，就会导致绝缘击穿或绝缘老化，从而造成设备损坏。

电机综合保护器的使用与调试

电机综合保护器的使用与调试一、工作原理经典的电机星三角启动方式主要的保护是热继电器。

若使用热继电器对大型电机作保护，就会使大电线出现断点(即进出热继电器的螺丝接线)问题，容易出现发热点和故障点。

如果不用熔断器和热继电器，而采用电机综合保护器来实现，因为电机综合保护器是穿心式，就可以减少大电线的断点，从而减少发热点和故障点，且价格比两者便宜。

使用电机综合保护器时必须注意控制线路的接线问题。

以确保正常运行。

有的电机综合保护器注明：“一定要接上负载才能正常工作，不接负载时处于缺相工作状态。

因此，综合保护器是拒绝合闸的，电动机将无法启动”。

这说明电机综合保护器内部，是依靠电流互感器，检测三相电流的有无，来判断缺相否。

在未接通电源和没有负载时。

这个闭点实际上是开点，所以没法合闸。

如型号为JD-6-300A的电机综合保护器。

接线如图1所示。

图1电路中，利用按钮的动作，错开了保护器电流检测的开闭点问题。

在时间继电器的线包前面串并接了KM01和KM02两个辅助闭点，是为了在启动结束后，关断时间继电器(因为时间继电器继续通电没有意义)。

、JD-6型电机综合保护器的原理如图2所示。

具有缺相、过载的反时限特性保护功能。

电路主要由双时基IC芯片NE556与电压电流取样环节组成比较电路、多谐振荡电路、单稳态电路等。

简述如下：1．缺相保护L1~L3．三个电流互感器取样，经三个三极管U9~U11组成的与门，在电阻R4上获得门限电位。

缺相时，只要其中一个三极管截止，在R4上形成低电位时，红色发光二极管亮，便表示缺相。

同时电容C6快速充电，NE556的左边555时基组成比较单元。

NE556的OUT1输出端⑤脚是高电位，继电器K1断开，对外的保护点也断开，从而使接触器回路跳开，电机断电而受到缺相保护。

不缺相时，在R4上形成高电位时，电容C6不能充电，NE556的OUT1输出端⑤脚变成低电位，K1吸合。

对外的保护点是闭点，电机具备启动的条件。

电动机保护器原理及维护1

⑸ 根据电动机实际运行电流值，选定需要试验的过流倍数，再进行对整定电流值调整。例试验6倍过载电流，若电动机实际运行电流为30A，把整定电流值设定在5A上，同时用记时仪观察保护器动作时间是否符合随机说明书上所规定的过流特性曲线规定时间。
⑹ 保护器保护动作后，应先观察、查询、显示或指示是否正确，如故障类型、过流值、电动机热功率状态等。 ⑺ 检查保护器动作后闭锁状态，在规定时间内能否复位。
（8）零序漏电保护
零序漏电保护功能取样于外接漏电互感器，主要用于非直接接地的保护，以零序电流的大小来判断是否启动零序漏电保护。零序漏电保护可选择动作于跳闸，也可选择动作于告警信号。其动作条件如下：
● 零序电流>漏电电流定值； ● 达到漏电整定延时时间。
（9）低频保护
当负载过大时会造成电网频率过低，在电压低于低电压定值时，并且电流高于0.1In的情况下，如果低频低于设定值，经定值延时后，低频保护将动作。
4.电动机保护器的维护
保护器的维护内容包括日常保养、过程巡检与定期检查包括每一次开机前的检查，其主要的工作是根据保护器使用实际情况进行维护，但在时间和方式上存在不同之处。（一）保护器机体表面要保持清洁，表面积尘过多、受潮等极易导致保护器整体绝缘电阻降低，诱发故障发生。（二）检查保护器各输出、输入端子、接点或连接插件接触是否良好，是否有因接触不良引起过热、氧化、连接线破损等现象，特别是三相电流主回路接触不良或线径选用不妥过热影响壳体。（三）检查保护器指示灯、数码管、液晶屏的显示状态是否处于正常。（四）检查保护器及接插件安装是否保持牢固。（五）检查保护器整定电流值是否与原设定值有改变、偏差，特别是利用电位器旋钮、拨码开关操作器件的容易经操作人员随意性调节后改变原设定值。（六）检查电动机的冷却通风系统是否受阻，电动机运行中是否有异常杂声，绝缘值是否有降低、交流接触器触头是否有损伤、吸合时是否有噪声等。（七）保护器的主要功能现场检查。

电机保护原理

电机保护原理
电机保护原理是指通过监测和控制电机运行状态，防止电机因过载、过流、过温、过压、欠压、相序错误等异常情况而发生损坏。

电机保护原理主要包括三个方面：监测、判断和控制。

首先是电机状态的监测。

通过传感器或电极，监测电机的电流、电压、温度、转速等参数，实时获取电机的运行状态。

其次是判断电机是否处于异常状态。

根据电机的额定参数和特性曲线，将实时监测到的参数与预设的保护数值进行对比，判断电机是否超过了安全范围。

例如，当电机电流超过额定电流的一定百分比时，可以判断为过载状态。

最后是对异常状态进行控制。

一旦判断到电机处于异常状态，即触发保护控制装置。

这可以通过断开电机供电电路、发出警报信号、关闭电机控制信号等方式来实现。

保护控制装置可以是机械式的保护继电器，也可以是数字化的电气保护装置。

综上所述，电机保护原理主要包括监测电机状态、判断是否异常和对异常状态进行控制三个方面。

这样可以及时防止电机发生损坏，并保障电机的安全运行。

电动机综合保护器的工作原理及作用

电动机综合保护器的工作原理及作用电动机综合保护器是一种用于电动机保护的重要设备，它通过监测电动机的运行状态并采取相应的措施，保护电动机免受过载、过流、过热等故障的损害。

本文将从工作原理和作用两个方面介绍电动机综合保护器的重要性。

一、工作原理电动机综合保护器的工作原理可以概括为三个步骤：监测、判断和保护。

1. 监测：电动机综合保护器会通过传感器等装置实时监测电动机的电流、电压、温度等参数。

传感器会将监测到的信号转化为电信号，并传输给保护器。

2. 判断：保护器会对传感器传来的信号进行分析和判断。

根据事先设定的保护参数，如额定电流、额定电压等，保护器会判断电机是否处于正常运行状态。

同时，保护器还能检测电机是否存在过载、过热、短路等故障。

3. 保护：一旦保护器判断出电机存在故障或超过设定的保护参数，它会立即采取相应的保护措施。

常见的保护措施包括切断电源、停机报警、降低负载等。

这些措施旨在防止电机继续运行并进一步受损。

二、作用电动机综合保护器在电动机运行中起到至关重要的作用，主要体现在以下几个方面：1. 预防故障：电动机综合保护器能够实时监测电机的运行状态，及时发现电机存在的故障风险。

通过对电流、电压、温度等参数的监测，保护器能够提前预警并采取措施，避免电机因故障而损坏。

2. 保护电机：一旦保护器判断电机存在故障或超过设定的保护参数，它会立即采取相应的保护措施。

这些保护措施能够快速切断电源，避免电机继续运行并进一步受损。

保护器还可以防止电机因过载、过热等问题而引发火灾等安全事故。

3. 增加电机寿命：电动机综合保护器能够及时发现电机存在的故障风险，并采取相应的保护措施。

这有效地减少了电机的损坏和故障次数，延长了电机的使用寿命。

通过保护器的作用，电机能够在正常工作范围内运行，提高了整个电机系统的可靠性和稳定性。

4. 提高生产效率：电动机综合保护器能够实时监测电机的运行状态，并对异常情况进行快速响应。

一旦发生故障，保护器会立即切断电源，避免了停机时间的延长和生产效率的下降。

电动机保护器工作原理

电动机保护器工作原理
电动机保护器是一种用于保护电动机免受过流、过载、过热和短路等电气故障的设备。

其工作原理如下：
1. 过载保护：电动机负载超过额定值时，电流会急剧增加，超过设定的过载保护值，触发保护器动作。

过载保护器通常采用热过载继电器等元件，通过检测电流大小和时间，判断电动机是否超负荷，并及时切断电源，防止电动机过热损坏。

2. 过流保护：当电流超过额定值，但时间较短，不足以触发过载保护时，过流保护器会发挥作用。

过流保护器通常采用电流继电器等元件，当检测到电流超过阈值时，会立即切断电源，以防止电动机受到损坏。

3. 过热保护：电动机长时间运行或环境温度过高会导致电动机过热，过热保护器会监测电动机温度。

一旦检测到温度超过阈值，保护器会发出警报或切断电源，防止电动机由于过热而损坏。

4. 短路保护：当电动机线路出现短路故障时，电流会急剧增加，触发短路保护器。

短路保护器通常采用熔断器或电流保护继电器等元件，通过检测电流异常、短路故障，及时切断电源，保护电动机和线路安全。

总之，电动机保护器通过检测电流、温度和电路状态等参数，及时切断电源，保护电动机免受过流、过载、过热和短路等电气故障的损害。

浅谈电动机微电脑保护器原理及运用

十二年。
中图分类号：Ｔ３Ｍ２
文献标识码：Ｂ
文章编号：１０— １６（００２（）１６００９９６２１）００－０５— ｌＣ
由于我公司系煤化工生产单位，重要的大功率电动机的安全运行关系到我公司稳定生产，以往异步电动机采用热继电器作为过载保护装置。长时间运行发现，异步电动机已烧坏，热继电器未动作。深究原因，发现化工单位腐蚀性环境容易使热继电器双金属片腐蚀断开，往往造成异步电机缺相运行，电机烧坏时常发生，造成检修维护工作繁重。另外发生堵转和短路故障时，不能及时查明原因，往往等钳工甩开机械部分后，单试电机才查明故障原因，耽误检修时间，又费时费力。根据我公司地处贵州多酸雨、环境差及多粉尘等实际情况，采用深圳市普乐特电子有限公司生产的ＭＢ型和ＭＦ电机保护器两款作为我公ＡＭ— ＡＭ— 型司异步电机保护装置。电动机运行后，保护器循环显示ＡＢＣ三相电流及设定值，相当直观；当保护器检测到电机发生故障时，显示故障代码，并显示相应的动作值，判断故障一目了然。经过三年时间实际生产运用，电工班普遍反映良好，用于重要岗位异步电动机保护。该两型保护器性能稳定可靠，精度高，保护动作准确可靠，参数设定简便，具有过载、缺相、堵转、短路、三相不平衡等保护作用，以及三相电流和故障代码显示功能。适用于主回路为ＡＣ８Ｖ￣３０ＡＣ６Ｖ以及用高压Ｃ６０Ｔ保护高压电机，广泛适用于冶金建材化工纺织等行业工业电动机及电力系统保护。通过４０ —２ｍＡ输出方便接入ＤＣＳ系统。除应用于电机直接起动保护、星一三角启动保护和自耦降压启动保护外，现主要介绍该保护器在我公司６ＫＶ高压设备运用实例，以供大家探讨和应用。变压器电动机组典型运用透平循环机组由６ＫＶＩＯＫＶＡ变压器直接启动三ＯＯ￣３０６０Ｎ８Ｖ８ＫＷ异步电机，与之配套的是上海华通开关厂ＪＹＮ６０高压开关柜。因原采用珠海万利达电 —１型气有限公司生产的ＭＬＰＲ一２Ｅ０微机线路保护装置，使用中发现该保护器作为高压设备保护热稳定性差，线路复杂，误动作频繁，严重影响我公司合成氨安全生产，透平循环机跳车，大幅度减量。改用ＭＡＭ —Ｂ型电机保护器作为保护装置，原透平循环机低压电气原理图不变，高压柜电气原理图只更改ＭＬＰＲ一２Ｅ０微机线路保护装置线路。如图所示，经过三年时间验证，该ＭＡＭ—Ｂ型保护装置动作可靠，电机保护器线路简单，灵敏度高，改装费用低，从未误动作，大大降低检修强度。异步电动机起动结束后，工作电流达到设定电流的四至八倍时，动作时间小于０３，显示．秒堵转；工作电流达到设定电流的八倍以上时，动作时间小于０２，显示短路；当任何一相电源缺相时，动．秒作时间小于３，显示缺相；任时，动作时间小于８，显示不平衡；当电机运行５秒电流超过设定电流１２时，过载跳闸，具有过载反时．倍限保护特性，故障指示一目了然，能很好的保护循环机安全运行。以上变压器电动机组保护原理图运用于我公司 “ ｌ新系统 ”，可作为同类型化工单位参考。８３在实际应用于３０８Ｖ三相异步电动机保护时，保护输出触头容量为常闭２０Ａ、３０Ａ，若为防止保２Ｖ７８Ｖ５护输出触头因大电流短路造成保护输出触头未断开，不能跳闸，可更改常闭保护输出触头为常开，加一中间继电器转换，也可自行更改常闭保护输出触头为常开，需要打开保护器外壳，找到输出继电器重新焊接即可，也可向厂家要求定制更改。

电动机保护器说明书

电动机保护器说明书GY800+电动机测控保护装置随着电动机发展，现代经济发展战略中对生产过程不可缺少电动机的推动，但在生产过程也不可缺陷对电动机的测控保护，GY800电动机测控保护装置是保护、测控、控制电动机组成部分占有重要的地位。

它的使用几乎渗透到了各领域各行业，是工业、农业、国防建设及人民生活正常进行的重要保证，因而确保电动机的正常运行就显得十分重要，而在使用中造成电机烧废甚至引发重大安全事故的事件屡见不鲜，因而停工停产所造成的损失更是一个无法估量的巨大数目。

因此做好电动机的保护具有节能显著、提高生产效率和经济效益及保证安全生产的重大意义。

新一代智能化电动机测控保护装置除了要实现常规的低压电动机保护监控控制功能外，还要具有计量、事故分析、电动机故障报告等功能，把测控保护控制系统作为变电站综合自动化或者电力监控的子系统，全面提高企业供电系统的可靠性和安全性。

可使企业对电动机的生产动行中自动化管理水平得到提升。

一、使用范围：适用于低压电动机、额定电流小于1000A、额定频率为50Hz的电动机。

实现对电动机的远程自动控制、现场直接控制、面板LCD全中文指示、信号报警、现场总线通信等功能。

通过现场总线，集成工业用MODBUS-RTU通讯协议，通过和智能化的MOTOR控制中心通信，实现对电动机回路的远程测控、保护、设置。

产品体积小，结构紧凑，安装方便，在低压控制终端柜和1/4及1/4以上各种抽屉柜中可直接安装使用，提高了控制回路的可靠性、安全性和自动化管理水平。

采用集成模块结构形成一体化，具有主体（保护控制、操作、LCD显示模块）、互感器检测模块。

适用于矿山、化工、水泥、石化、冶炼、电力、船舶、以及民用建筑等领域。

二、主要特点：216; 电动机测控保护装置采用宽温、低功耗16位工业级芯片，更适合于工业现场使用。

216; 本产品具有软件、硬件及电磁兼容自校准功能设计，产品具有超强的抗干扰能力和精确灵敏动作的可靠性，特别适合于工业现场使用。

电机保护器的工作原理是什么

电机保护器的工作原理是什么？电机保护器的工作原理是通过测量三相电流、零序电流、三相电流不平衡度、三相电压、零序电压、三相电压不平衡度、有功/无功功率、功率因数、频率等电量，实现对电动机的综合保护。

电机保护器是接在电机工作主回路中，通过监测三相电压的变化是否满足电机工作，如果工作环境不满足电机工作的要求，电机保护器就动作，切断电机工作回路，从而保护电机。

热继电器，你拆开不就清楚了，电流，大小，热变形多少，控制微型触点，使接触器线圈断开，电子保护器，测量电流，大小，平衡，来断开接触器线圈。

电动机保护器原理及结构电动机保护器原理及结构电动机保护器原理其动作特性与电动机绕组的允许过载特性接近。

热继电器虽则动作时间准确性一般，但对电动机可以实现有效的过载保护。

电动机保护器原理随着结构设计的不断完善和改进，除有温度补偿外，它还具有断相保护及负载不平衡保护功能等。

例如从ABB公司引进的T系列双金属片式热过载继电器；从西门子引进的3UA5、3UA6系列双金属片式热过载继电器；JR20型、JR36型热过载继电器，其中Jn36型为二次开发产品，可取代淘汰产品JRl6型。

电动机保护器原理带有热—磁脱扣的电动机保护用断路器热式作过载保护用，结构及动作原理同热继电器，其双金属热元件弯曲后有的直接顶脱扣装置，有的使触点接通，最后导致断路器断开。

电磁铁的整定值较高，仅在短路时动作。

电动机保护器原理其结构简单、体积小、价格低、动作特性符合现行标准、保护可靠，故日前仍被大量采用．特别是小容量断路器尤为显著。

例如从ABB公司引进的M611型电动机保护用断路器，国产DWl5低压万能断路器(200—630A)、S系列塑壳断路器(100、200、400入)。

电子式过电流继电器通过内部各相电流互感器检测故障电流信号，电动机保护器原理经电子电路处理后执行相应的动作。

电子电路变化灵活，动作功能多样，能广泛满足各种类型的电动机的保护。

电动机保护器原理其特点是：①多种保护功能。

电动机保护器原理

电动机保护器原理
电动机保护器是一种用于保护电动机的装置，它主要是通过监测电动机的电流、温度、电压等参数，及时识别并隔离电动机出现的故障情况，以防止电动机过载、过热、过压等问题。

电动机保护器的原理基本如下：
1. 过流保护：电动机在正常工作时，会产生一定的电流。

当电流超出设定值时，保护器会发出信号，切断电源，以避免电动机过载损坏。

2. 过温保护：电动机在工作过程中会产生热量，如果温度过高可能会引起电动机绝缘材料烧损，导致故障。

保护器通过安装在电动机内部或外部的温度传感器，监测电动机温度是否超过设定值，一旦超过，保护器会触发断电动作。

3. 过载保护：电动机在启动或负载突增时，可能会瞬间产生很大的电流。

保护器通过内部的电流检测装置，监测电动机电流是否超过设定值。

如果电流过大，保护器会立即切断电源，以保护电动机。

4. 过压保护：电动机在电源电压超过额定电压时，容易造成绝缘损坏、继电器烧毁等故障。

保护器通过检测电源电压大小，当电压超过设定值时，保护器会切断电源，以保护电动机。

此外，现代电动机保护器还可以实现电动机的欠压保护、瞬时过载保护和电动机的相序保护等功能，以确保电动机在工作过程中的安全可靠性。

通过合理设置和使用电动机保护器，可以
避免电动机因各种原因引起的故障，延长其使用寿命并降低维修成本。
