浅谈电动机保护器的应用

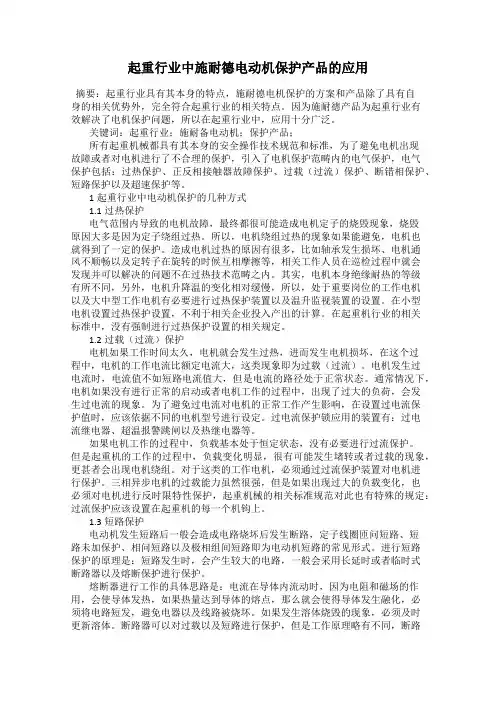

起重行业中施耐德电动机保护产品的应用
起重行业中施耐德电动机保护产品的应用摘要：起重行业具有其本身的特点，施耐德电机保护的方案和产品除了具有自身的相关优势外，完全符合起重行业的相关特点。
因为施耐德产品为起重行业有效解决了电机保护问题，所以在起重行业中，应用十分广泛。
关键词：起重行业；施耐备电动机；保护产品；所有起重机械都具有其本身的安全操作技术规范和标准，为了避免电机出现故障或者对电机进行了不合理的保护，引入了电机保护范畴内的电气保护，电气保护包括：过热保护、正反相接触器故障保护、过载（过流）保护、断错相保护、短路保护以及超速保护等。
1起重行业中电动机保护的几种方式1.1过热保护电气范围内导致的电机故障，最终都很可能造成电机定子的烧毁现象，烧毁原因大多是因为定子绕组过热。
所以，电机绕组过热的现象如果能避免，电机也就得到了一定的保护。
造成电机过热的原因有很多，比如轴承发生损坏、电机通风不顺畅以及定转子在旋转的时候互相摩擦等，相关工作人员在巡检过程中就会发现并可以解决的问题不在过热技术范畴之内。
其实，电机本身绝缘耐热的等级有所不同，另外，电机升降温的变化相对缓慢，所以，处于重要岗位的工作电机以及大中型工作电机有必要进行过热保护装置以及温升监视装置的设置。
在小型电机设置过热保护设置，不利于相关企业投入产出的计算。
在起重机行业的相关标准中，没有强制进行过热保护设置的相关规定。
1.2过载（过流）保护电机如果工作时间太久，电机就会发生过热，进而发生电机损坏，在这个过程中，电机的工作电流比额定电流大，这类现象即为过载（过流）。
电机发生过电流时，电流值不如短路电流值大，但是电流的路径处于正常状态。
通常情况下，电机如果没有进行正常的启动或者电机工作的过程中，出现了过大的负荷，会发生过电流的现象。
为了避免过电流对电机的正常工作产生影响，在设置过电流保护值时，应该依据不同的电机型号进行设定。
过电流保护锁应用的装置有：过电流继电器、超温报警跳闸以及热继电器等。
电机综合保护器及应用2015年11月技能概述.
哈尔乌素选煤厂原煤车间技能培训
第二章.电机综合保护器的任务与作用
2）逻辑回路的作用是根据测量回路的输出讯 号进行逻辑判断，以确定是否向执行回路发 出相应的讯号。即：根据测量部分输出量的 大小、性质、出现的顺序或他们的组合，按 规定的逻辑关系工作，确定是否将断路器跳 闸或发出信号，并将命令转送给执行部分；
哈尔乌素选煤厂原煤车间技能培训
第综保装置一般由三个部分组成，即测量部分、逻辑 部分和执行部分 。
哈尔乌素选煤厂原煤车间技能培训
第二章.电机综合保护器的任务与作用
1）测量回路的作用是测量被保护设备物理量 （电流、电压、功率方向等）的变化，以确 定电力系统是否发生故障和不正常工作情况， 而后输出相应的讯号至逻辑回路。 即：从被 保护设备来的输入信号通过测量部分形成有 关量，与给定的整定值或设定的边界进行比 较，判断出保护是否启动。
哈尔乌素选煤厂原煤车间技能培训
电机综合保护器及应用
闫立印 2015年11月
哈尔乌素选煤厂原煤车间技能培训
第一章.电气设备的异常情况及产生的影响
一. 电力系统的不正常状态 1）常见故障：在三相交流电力系统中，最常 见和最危险的故障是各种型式的短路，其中 包括三相短路、两相短路、两相接地短路、 一相接地短路、两点接地短路以及电机和变 压器一相绕组上的匝间短路等。除此以外， 输电线路还可能发生一相或两相断线以及上 述几种故障同时发生的复杂故障。
第三章.电机综合保护器在原煤车间的应用
万隆电器ST600————6ST100 型 万隆电器ST600————6ST110 型 万隆电器ST600综保主要应用于哈原煤车间新 系统的 M31配电室/M32配电室/ M33配电室
举例
哈尔乌素选煤厂原煤车间技能培训
PMC550低压智能电机保护器的应用
Hale Waihona Puke 云 南 化 工 Ｙｕｎｎａｎ Ｃｈｅｍ ｉｃａｌ Ｔｅｃｈｎｏｌｏｇｙ
ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００４－２７５Ｘ．２０１ １．０６．０１６
· 化 工工 程技术 ·
Ｄｅｃ．２０１１ Ｖ０ｌ＿３８．Ｎｏ．６
ＰＭＣ５５０低 压 智 能 电 机 保 护 器 的 应 用
１ ＰＭＣＳ５ｏ低 压智 能 电机保 护器 的应 用背 景
１９９９年 红磷 分 公 司 ２７万 ｔ／ａ硫 酸装 置建 成 投 产 。本 装 置 的 低 压 配 电 系 统 采 用 抽 屉 式 配 电 柜 ，电机 保护 采用热 继 电器 ，测 量 表采 用 指针 式 表 针 。在 生产 中发 生 过 多次 误 动 作 和 拒 动 的 现 象 ， 导致装 置停 车和 电机烧 坏 的严 重 后果 。这 是 因为 热继 电器 动 作 曲线 和 电 动 机 实 际保 护 曲 线 不 一 致 、调 整误 差大 、功能少 、重 复性 能 差 、易 受 环境 温 度 的影 响 误 动或 拒 动 ；在 红 磷 分公 司所 处 的 开远 市 ，到夏季 时温 度高 ，而配 电柜采 用 的又是抽 屉式
２ ＰＭ Ｃ５５０智 能 电机 保 护 器 的原 理及 特 点
２．１ ＰＭＣ￥５０智 能 电机 保护器 的原 理 ＰＭＣ５５０低 压 电动机保 护器 采用 ３２位 高 性 能
工业 级 微 处 理器 及 专 用集 成 电路 ，直 接 采 样 三 相 交 流 电流 、三相 交流 电压 、热 电阻值 、剩 余 电流值 、 接 地 电流 等 信 号 ，通 过对 电动 机 运 行过 程 中 的各 种 运行 状况 和采集 的 电量 数 据进 行 判 断和运 算 处 理 ，实现 短路 、过载 （反时 限 ）、堵 转 、欠 载 、不平 衡 、 过负荷 （过 流 ）、接 地 、ｔＥ时 间 、欠 压 、过 压 、欠 功 率 、超 时 、ＡＩ输 入 、外部 故 障 、电压 断 线告 警 、剩余 电流 等的保 护 ，保 证安全 生产 和连 续运行 … 。 同

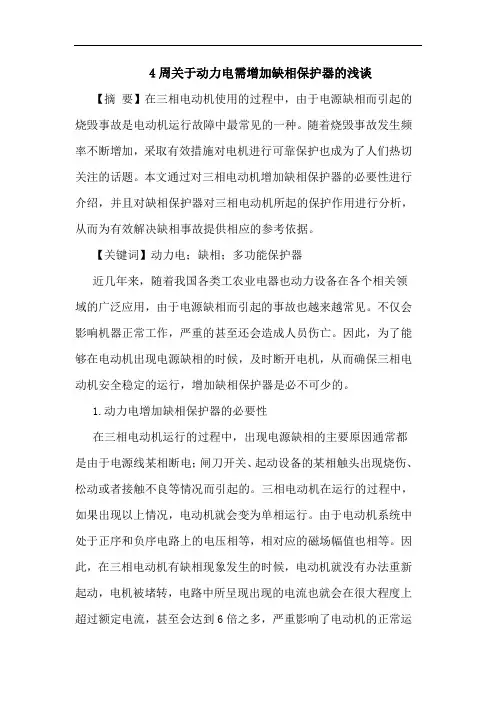

4周关于动力电需增加缺相保护器的浅谈
4周关于动力电需增加缺相保护器的浅谈【摘要】在三相电动机使用的过程中，由于电源缺相而引起的烧毁事故是电动机运行故障中最常见的一种。
随着烧毁事故发生频率不断增加，采取有效措施对电机进行可靠保护也成为了人们热切关注的话题。
本文通过对三相电动机增加缺相保护器的必要性进行介绍，并且对缺相保护器对三相电动机所起的保护作用进行分析，从而为有效解决缺相事故提供相应的参考依据。
【关键词】动力电；缺相；多功能保护器近几年来，随着我国各类工农业电器也动力设备在各个相关领域的广泛应用，由于电源缺相而引起的事故也越来越常见。
不仅会影响机器正常工作，严重的甚至还会造成人员伤亡。
因此，为了能够在电动机出现电源缺相的时候，及时断开电机，从而确保三相电动机安全稳定的运行，增加缺相保护器是必不可少的。
1.动力电增加缺相保护器的必要性在三相电动机运行的过程中，出现电源缺相的主要原因通常都是由于电源线某相断电；闸刀开关、起动设备的某相触头出现烧伤、松动或者接触不良等情况而引起的。
三相电动机在运行的过程中，如果出现以上情况，电动机就会变为单相运行。
由于电动机系统中处于正序和负序电路上的电压相等，相对应的磁场幅值也相等。
因此，在三相电动机有缺相现象发生的时候，电动机就没有办法重新起动，电机被堵转，电路中所呈现出现的电流也就会在很大程度上超过额定电流，甚至会达到6倍之多，严重影响了电动机的正常运行。
如果三相电动机在带负载运行的情况下出现缺相现象，那么，其旋转的速度就会突然下降，但是电动机的本身却并不停止转动，这个时候就会产生很强的噪音，线电流也会随着增大。
这种情况下，如果不对电动机进行缺相保护的话，很容易因为绕组过热而被烧毁。
因此，为了确保动力电能够安全稳定的运行，增加相应的缺相保护措施是非常必要的。
2.缺相保护器在三相电动机中的应用分析为了将三相电动机出现电源缺相的情况有效控制，增加缺相保护器是一条最有效的途径，本文结合电动机出现电源缺相的原因，对某种三相电动机缺相保护器的工作原理以及元件的选择进行分析，使其能够更好的应用到三相电动机的缺相保护中。
浅谈电动机综合保护器工作原理及故障处理
浅谈电动机综合保护器工作原理及故障处理本文从电动机综合保护器的工作原理入手，通过分析故障产生的原因来总结故障处理的方法。
标签：电动机综合保护器工作原理故障处理1 电动机综合保护器的工作原理电动机综合保护器是一种以电子器件为基础的保护装置，能对电动机实现过负荷保护、断相保护、短路保護和漏电闭锁功能的保护装置。
下面以JDB80型保护器为例分别介绍各保护的工作原理。
JDB80型保护器采用了集成元件，因而线路得以简化，整个保护器为一整体，可分为取样电路和控制板两部分。
1.1 取样电路工作原理：取样器的用途是取得过载.短路和断相保护器的信号电压，它是由电流互感器.信号变换电路和整定电路等部分组成。
电流互感器（L1-L3）绕组输出的交流信号，首先经过电阻R1、R2转变成交流电压信号，然后经过二极管D1-D3和电容器C1-C3整流滤波，最后在电阻R7、R8、.R9上形成所需的直流电压信号。
此时电压不能使D11击穿，所以各比较器正常工作，D4、D5、D6反向截止状态，当负载发生短路和过载时，互感器应电流大，经整流滤波和直流信号电压大，经过D7、D8、D9击穿D11得到过载和短路信号。
当电动机的一相断线（如L1感应这相），该相的电流互感器无信号输出但另外两相互感器仍有信号电压输出，这时R7两端无直流信号电压，D4正向导通，这时V3基极得到一断相信号电压。
为了调节过载和短路整定动作电流，在每相电流互感器的二次侧并联负载电阻，并用波动开关K1进行换接，以实现电流的粗调，因为在交流信号电压幅值一定时负载电阻越小，整定动作电流越小，所以负载电阻并联时，动作电流将加大一倍，因此该保护器的动作电流粗调为四档，为了实现细调，信号输出点串联有11段电阻，用转换开关K2进行调节，在K2处输出的电流电压一定条件下，接入的电阻段数越少，动作电流越大。
1.2 控制板工作原理如下：1.2.1 正常运行：当电动机工作在额定的情况时，电流互感器感应电压低于各比较器的门坎电压，各比较器正常工作，14脚1脚为高电位，D21、D20反向截止，7脚输出低电位，三极管V1截止，电压24V经R57、D23反向击穿，三极管V2饱和导通，继电器J得电吸合，闭合常开接点，为接通起动器的控制电路做好准备，允许起动器启动运行。
低压电动机保护控制器的使用
低压电动机保护控制器的使用近年来，低压电动机在工业领域的应用越来越广泛，但是由于其在工作中容易受到过载、欠压、过温等因素的影响，这些因素会导致低压电动机的损坏或者故障。
为了保障低压电动机的正常使用，需要采用保护控制器对其进行保护。
保护控制器是一种专门用于对低压电动机进行保护的电气控制装置。
其主要功能是检测低压电动机的工况参数，并且在发现异常情况时自动切断电源，以防止低压电动机由于过载、欠压、过温等原因而受到损坏。
一般情况下，低压电动机保护控制器包含过载保护、欠压保护、过温保护等多种保护功能。
其中，过载保护是最为常见的一种保护方式。
通过对低压电动机的电流进行监测，当电流超出预设的范围时，保护控制器会立即切断电源，以保护低压电动机不受到过大的负荷影响。
此外，欠压保护和过温保护也是保护控制器的重要功能。
当电源电压过低或者低压电动机内部温度过高时，保护控制器会自动停车，以防止低压电动机受到损坏。
低压电动机保护控制器在实际的应用中，具有非常重要的意义。
首先，它可以有效保障低压电动机的安全运行，避免意外事故的发生，确保生产线的连续稳定运行。
其次，保护控制器还可以提高低压电动机的使用寿命，减少维修成本和生产线停机的损失。
最后，保护控制器还可以提高生产线的运行效率，并优化生产设备的效率和成本。
综上所述，在工业领域中，低压电动机保护控制器的应用是非常必要的。
通过对低压电动机的保护，我们可以大大减少因损坏所带来的损失，并保障生产设备的正常运行。
同时，随着技术的不断发展，保护控制器的功能也会不断升级，适应更加复杂的工作环境。
因此，我们应该进一步加强对低压电动机保护控制器的研究和应用，并不断优化其性能，为工业生产的发展做出更大的贡献。
目前，随着工业自动化的发展，低压电动机已成为生产设备中不可或缺的重要组成部分。
然而，低压电动机在工作中容易受到过载、欠压、过温等因素的影响，这些因素会导致机器损坏或停机，给生产带来不可估量的损失。
jd—2智能电动机保护器说明
jd—2智能电动机保护器说明
（原创版）
目录
1.JD-2 智能电动机保护器的概述
2.JD-2 智能电动机保护器的主要功能
3.JD-2 智能电动机保护器的技术参数
4.JD-2 智能电动机保护器的安装与使用
5.JD-2 智能电动机保护器的优势与应用范围
正文
【提纲】
1.JD-2 智能电动机保护器的概述
JD-2 智能电动机保护器是一款集保护、控制、监测于一体的电动机保护设备，适用于对各种电动机进行保护和控制。
该保护器具有高可靠性、高灵敏度、操作简便等特点，可以有效地防止电动机因过载、短路、漏电等故障导致的损坏，提高电动机的使用寿命和运行效率。
2.JD-2 智能电动机保护器的主要功能
JD-2 智能电动机保护器的主要功能包括：过载保护、短路保护、漏电保护、过热保护、断相保护等。
这些保护功能可以有效地防止电动机因各种原因导致的损坏，确保电动机的安全运行。
3.JD-2 智能电动机保护器的技术参数
JD-2 智能电动机保护器的技术参数包括：工作电压、工作电流、保护电流、保护时间等。
用户可以根据电动机的具体参数选择合适的保护器，以实现最佳的保护效果。
4.JD-2 智能电动机保护器的安装与使用
JD-2 智能电动机保护器的安装非常简便，只需将其接入电动机的电源电路即可。
使用时，用户可以通过保护器上的显示屏查看电动机的运行状态和故障信息，实现实时监测和控制。
5.JD-2 智能电动机保护器的优势与应用范围
JD-2 智能电动机保护器具有高可靠性、高灵敏度、操作简便等优势，广泛应用于各种工业设备的电动机保护和控制，如风机、水泵、压缩机等。
低压智能电动机保护器应用
浅谈低压智能电动机保护器的应用摘要：本文介绍了电气工程师在对低压智能电动机保护器选型时应该注意的事项，主要从低压智能电动机保护器样本提供的典型图应用中几个进行分析。
关键词：低压智能电动机保护器样本控制电源1、引言电动机作为一种拖动机械因具有结构简单、价格低廉、使用维护方便等优点，在国民经济各个方面被广泛采用。
在当代，随着电子技术的发展和智能电动机保护器技术的成熟而普及率越来越高。
低压智能电动机保护器采用了微处理器技术，不仅解决了传统的热继整定粗糙、不能实现断相保护及时切除，重复性差、测量参数误差大的缺点。
低压智能电动机保护器还可以实现过载保护、断相保护、不平衡保护、堵转保护、欠载保护、外部故障保护、阻塞保护、接地保护、起动超时保护、剩余电流（漏电）保护、电压功能（相序保护，过压、欠压保护，欠功率保护）、温度保护（ptc）、电能计量、故障记录失压重起等功能，而微处理器强大的扩展性包括开关量输入、继电器输出，4~20ma变送输出、rs485通讯等很好的满足了控制系统的“四遥”功能。
低压智能电动机保护器，适用于额定电压至ac 690v、额定电流至ac 800a、额定频率为50/60hz的电动机。
产品体积小，结构紧凑，安装方便，在低压控制终端柜和1/4模数及以上各种抽屉柜中可直接安装使用，提高了控制回路的可靠性和自动化水平。
目前低压智能电动机保护器国内知名品牌主要有苏州万龙st500系列，上海安科瑞ard3t系列。
图一如下:st503e单向控制的典型应用图二如下:100a及以下ard3t保护模式以上两个样本提供的典型图中存在以下误区：1.低压智能电动机保护器控制电源取自主回路断路器下端2.在典型图中说明部分提到：“当出现较大短路电流和发生故障接地是可跳塑壳开关的分励脱口器”对第一个问题分析：低压智能电动机保护器本体采用硬接点采集了断路器故障、断路器合闸、接触器运行、电源消失等信号。
低压智能电动机保护器再运用了rs-485通讯接口，采用 modbus-rtu 通讯协议，与上位机进行通讯，上位机对每台低压智能电动机保护器进行监视。
电动机智能保护器的开发应用
（ ）模 拟 电 子式 电 动 机 保 护 器 （ 机 保 护 器 ） ２ 电
剌 ．Ｊ 运行电流的理论值可超过额定 电流的 ６ ；电源电 毒 倍
压 父 压 时 ， 运 行 电 流 上 升 的 百 丹 数 将 等 于 电 压下 降 的 百 分
在上 十世 纪七 八十年代，随着半导体模拟 器件的兴起
了较 可靠 的保 障 ，但这类 产品仍 存在一些 无法克 服的缺
艄 ：①啦定精度不高 ；②采样精 度不高；③无法实现具有
器 存 致 命 的 缺 陷 ． 包 括 整 定 粗 糙 、受 环 境 影 响 太 、重 复
悱 差 、谩 差大及功 能单一 等 ．已无法满 足越 米越 高的 要
求 ． 因 而 也就 无 法 避 免 破 淘 汰 的 命运 ｝磁 式 电 流 继 电器 具 有 过 较 、 转 保 护 功 能 ．有 的 还 乜 堵 有 缺 相 保 护 ． 其 垃 载 保 护 具 有 反 时 限 特 性 但 其 结 构 复 杂 ．机 械 制 造 精 度 高 ．价 恪 高 且 体 积 庞 大 ， 因 而 目前 已 教
三 相运 行 电 流进 行 梭 测 根据 运 行 电 漉 不 同 的性 质 来 确定 同的 保护 方 式 对 Ｉ 予 智 能 化 的 断 电 保 护 ： 即 当运 行 乜机 电 流 超 过 额 定 电 流 的 ＩＩ ． 倍 、 Ｉ ５倍 时 ． 延 时 保 护 ； 、 于 ２
啦稿 日期 ：２ ｏ 一 ｒ 一 Ｉ ０６ ２ ３
盾 行 电流 超 过 额 定 电 流 的 １ ５ 时 ． 按过 流情 况处 理 ，快 ． 俯 ２ 速 保 护 ； 当 电 源断 帽时 ，快 速保 护 ； 当 电 源 电 压 低 于额 定 值 的 １％ ． 即 当运 行 电 流 增 加 Ｊ％时 延 时 保 护 ． ５ ５ 造 成 绕 组 过 热 的 主 要 原 因之 二 ： 虽 然 滥 过 绕 组 的 电 流 币 超 过 额 定 值 ，但 由 于 电 机 通 风 不 良或 环 境 温 度 过 高 ．绕 组 的 发 热 不 能 及 时 散 出 ．也 能 造 成 其 温度 超过 额 定 值 而 烧 毁 电 机 ． 时 电 动 机 保 护 器 可 通 过 检 测 壳 ｆ 温 度 ，对 电 ．此 Ｉ 勺 机施 行 断 电保 护 。 Ｉ
M102 -M综合保护在实际中的应用
M102 -M综合保护在实际中的应用作者：陈轩王光辉容江钟严来源：《科技资讯》 2012年第15期陈轩1 王光辉2 容江1 钟严3(1.广东茂化建集团有限公司广东茂名 525000; 2.中原油田石化总厂河南濮阳457165;3.西南石油局重庆钻井公司重庆 618500)摘要:本文就电动机保护器M102-M的特点、功能及其在炼化企业的实际应用作了简要阐述,M102-M保护器的使用减少了电机故障率,延长了电机的使用寿命,减少了设备的维修工作量,提高了工作效率。
关键词:综合保护测量电压整改中图分类号:TM645 文献标识码:A 文章编号:1672-3791(2012)05(c)-0120-01M102-M是具有先进的现场总线接口,基于微处理器技术开发研制的电机保护与控制装置。
由微处理器来执行电机的保护与控制功能,完成对电机操作次数的统计、自诊断以及与上位的通讯等。
在工作中,发现中海油惠州炼油分公司运行二部低压电机综合保护装置,测量电压采自断路器下侧(负载侧),如果电机短路或接地故障引致断路器脱扣保护,此时综保显示记录失电压保护,会令值班操作人员误判为失电压,这对生产很不利,针对此缺陷提出整改意见,并经得上级主管批准后进行了整改,然后经试验后使用证明是可行的,此改造简单易操作。
1 M102-M电机保护器的主要功能1.1 热过载保护是通过对电机热容量的跟踪计算来保护电机免于因过热而缩短寿命或损坏。
热过载保护具有热记忆功能,可以有效地保护电机过热状态下重复起动。
M102-M装置模拟了电机在各种运行状态下的热状态,以便最大限度地使用电机,又能保证电机的安全。
1.2 堵转保护是防止电机驱动设备出现严重运转堵塞或因为电机超负荷运行而发热损坏电机。
根据最大线电流和额定电流的比值判断是否起动堵转保护。
当电流值大于脱扣值并持续一定时间(即脱扣延时设定时间),保护执行脱扣。
当堵转保护功能开启后,堵转保护将在每次电动机起动完成后自动开启。
浅谈电动机微电脑保护器原理及运用
中图分类号 ：Ｔ ３ Ｍ２
文献标识码 ：Ｂ
文章编号 ：１０— １６（ ００ ２（） １６ ０ ０９ ９６ ２１ ）００ －０５— ｌ Ｃ
由于我 公司系煤化 工生产单 位 ，重要的 大功率 电 动机 的安 全运行关系到我 公司稳 定生产 ，以往异步 电 动机采 用热继 电器作为过载保护装 置。长时 间运行发 现 ，异 步 电动机 已烧 坏 ，热继 电器未 动作 。深 究原 因，发现化 工单位腐蚀性环境容 易使 热继电器双金属 片腐蚀断开 ，往往造成异步 电机缺相运 行 ，电机烧坏 时常发生 ，造成 检修维护工作繁重 。另外发生堵转和 短路故障时 ，不 能及时查明原 因，往往 等钳 工甩开机 械部 分后 ，单 试 电机 才查 明故 障原 因 ，耽误 检修 时 间，又费时费力。 根 据我 公司地处 贵州 多酸雨 、环 境差 及多粉 尘等 实际 情况 ，采 用深 圳市 普乐 特 电子 有限 公 司生产 的 Ｍ Ｂ型 和 Ｍ Ｆ 电 机 保 护 器 两 款 作 为 我 公 ＡＭ— ＡＭ— 型 司异 步 电机 保护 装 置 。电动 机运 行后 ，保护 器循 环 显示ＡＢ Ｃ 三相 电流及 设定值 ，相 当直观 ；当保护 器 检 测 到 电 机 发 生 故 障 时 ，显 示 故 障 代 码 ，并 显 示 相 应 的动 作值 ，判断故障一 目了然 。经过三年时 间实 际生 产运 用，电工班普遍反映 良好 ，用于重要岗位异步 电 动 机 保 护 。该 两 型 保 护 器 性 能 稳 定 可 靠 ，精 度 高 ，保 护动作准确 可靠 ，参数设定简便 ，具 有过载 、缺相 、 堵转 、短 路 、三 相不 平衡 等保 护 作用 ，以 及三 相 电 流 和 故 障 代码 显 示 功 能 。适 用 于 主 回路 为 Ａ Ｃ ８ Ｖ￣ ３ ０ ＡＣ ６ Ｖ以 及用 高 压 Ｃ ６ ０ Ｔ保 护 高 压 电机 ，广 泛 适 用 于 冶 金 建 材 化 工 纺 织 等 行业 工 业 电动 机 及 电 力 系 统 保 护 。 通过４ ０ —２ ｍＡ输 出方便接入ＤＣＳ 系统。除应用于 电机 直接起动保护 、星 一三角启动保护和 自耦 降压 启动保 护 外 ，现 主 要 介 绍 该 保 护 器 在 我 公 司 ６ ＫＶ高 压 设 备 运 用实例 ，以供大家探讨和应用。 变压 器 电动机 组 典 型 运 用 透 平 循 环 机 组 由６ ＫＶＩ Ｏ ＫＶＡ变 压 器 直 接 启 动 三 ＯＯ ￣ ３０ ６ ０ Ｎ ８ Ｖ ８ ＫＷ 异 步 电机 ， 与 之 配 套 的是 上 海 华 通 开 关厂Ｊ ＹＮ６ ０ 高压 开 关 柜 。 因原 采用 珠 海 万 利 达 电 —１型 气有 限公司生产的ＭＬＰＲ一２ Ｅ ０ 微机 线路保护 装置 ， 使用 中发现该 保护器作为高压设 备保护热稳定性差 ， 线路复杂 ，误 动作频繁 ，严重影 响我公司合成 氨安 全 生产 ，透平循环机跳车 ，大幅度减量 。改用ＭＡＭ —Ｂ 型 电机保护 器作 为保护装置 ，原透平 循环机低压 电气 原理 图不变 ，高压柜 电气原理 图只更改Ｍ Ｌ ＰＲ一２ Ｅ ０ 微机线路保护装 置线路 。如 图所示 ，经过 三年时 间验 证 ，该Ｍ ＡＭ—Ｂ型保护装置动作可靠 ，电机保 护器线 路简单 ，灵敏度高 ，改装费用低 ，从 未误 动作 ，大大 降低检修强度 。异步 电动机起动结束后 ，工作 电流达 到设定 电流的四至八倍时 ，动作时 间小于０ ３ ，显示 ．秒 堵转 ； 工作 电流达到设定 电流的八倍以上时，动作时 间小于０ ２ ，显示短路 ；当任何一相 电源缺相时 ，动 ．秒 作时 间小于 ３ ，显示缺相 ；任时 ，动作时 间小于８ ，显示不平衡 ；当电机运行 ５ 秒 电流 超 过 设 定 电 流 １２ 时 ，过 载 跳 闸 ，具 有过 载 反 时 ．倍 限保护特性 ，故障指示一 目了然 ，能很好 的保护循环 机安全运行 。以上变压 器电动机组保护原理 图运用于 我公司 “ ｌ新系统 ”，可作为同类型化 工单位参考。 ８３ 在实 际应用于３ ０ ８ Ｖ三相 异步 电动机 保护时 ，保护 输 出触头容量为 常闭２ ０ Ａ、３ ０ Ａ，若 为防止保 ２ Ｖ７ ８ Ｖ５ 护输 出触头 因大 电流短路造成保 护输出触头未断 开 ， 不能跳 闸，可更 改常闭保护输 出触 头为常开 ，加 一中 间继 电器转换 ，也可 自行更改常 闭保护输 出触头 为常 开 ，需要打开保 护器外壳 ，找到输 出继 电器重新焊接 即 可 ，也 可 向厂 家要 求 定 制 更 改 。
西门子智能马达保护器应用探讨
西门子智能马达保护器应用探讨南钢第一炼铁厂烧结车间3#烧结机对主要电动机采用西门子智能马达保护器，它将每个电动机起动器必要的保护、监视和控制功能组合在一个紧凑系统中，通过PROFIBUS DP网络实现上位机的远程控制和监视。
标签：智能马达保护器；保护；监视；控制1#和2#烧结采用传统电机控制回路，控制回路接线点多增加了故障点。
过载保护采用热继电器，保护整定值不精确只能在差不多的范围内设置。
若整定值过大电机长时间满负荷运行使得接触器触头因电流过大接触不好，造成三相电流不平衡从而烧坏电机、接触器和热继电器，造成维修成本的增加。
故障发生后只能靠维修人员凭经验逐步检查，故障判断时间长。
而在采用智能马达保护器的3#烧结，过载保护的整定是通过软件根据电机铭牌额定电流设定，电机的运行监测实时信息及负荷曲线都能在线查询。
通过在线电流的监测，可以方便监测三相电流的变化，设定一个可定义和可延迟的响应。
当达到一个特定预定值后发出警告，在设定的脱扣等级时间间隔过后才有效，从而增加了电机和接触器的使用寿命，减少故障的发生。
实现控制功能及信号的处理，不需要增加过载继电器、电流互感器等。
故障报警信号经PROFIBUS DP发送到PLC在上位机或操作员面板显示出来，加快了维修人员对故障的判断和处理速度，减少了停机时间。
1 西门子智能马达保护器系统功能概述SIMCODE Pro是智能的电机管理控制系统，它的中央处理单元是微处理器，所有的控制和保护功能都由微处理器执行。
一套基本的智能马达保护器主要由基本单元、电流检测模块组成。
控制面板为可选件装配在低压配电室电气柜内，主要用于显示。
例如：查询测量值、状态信息或故障信息。
电流测量作为系统的必选模块，可以检测电流。
过流保护、过流报警、电流限制、on/off返回值检测信号等参数都是以电流作为参考。
电气连接示意如图1所示。
1.2 控制功能：（1）直接起动器；（2）可逆起动器；（3）星—三角起动器等等。
ard2智能电动机保护器设计与应用
ard2智能电动机保护器的设计与应用摘要：介绍一款经济型智能电动机保护器-ard2型的设计与应用，该保护器将众多保护功能集于一体，针对电动机在实际使用中会遇到的多种故障进行保护，使电机在各种故障条件下不会产生损坏，提高电动机运行的可靠性，减少由于电动机的故障问题带来的生产损失。
关键字：电动机保护器，ard2型，保护功能，经济型引言本文将要介绍的是ard2型电动机保护器的经济、简洁的设计方法和应用。
该型保护器主要用于对电动机运行状态的监测，并针对电动机在生产运行过程中出现的启动超时、欠压、过压、欠载、过载、短路、堵转/阻塞、断相、不平衡、剩余电流（接地/漏电）等故障进行保护，使电动机不至于因为以上原因而导致损坏，从而使生产遭受损失，采用ard2电动机保护器能有效提高电动机运行的安全性，降低生产损失，是传统热继电器的理想替代品。
1 技术指标ard2型智能电动机保护器的技术指标见表1。
2 设计方法ard2型智能电动机保护器采用低成本的设计方案，整体系统由信号处理单元、中央处理单元、电源模块、人机交互单元、人机界面、控制模块、通讯接口模块等构成，装置硬件结构如图1所示。
2.1信号处理单元信号处理单元采用整流放大滤波电路，该电路能将采样得到的交流信号整流成直流信号，由cpu片内ad进行转换计算。
图中ic1为运算放大器lm324，采用双电源供电，这样可以保证lm324输出电压达到5v充分利用a/d转换提高显示精度。
ic1将采样得到的信号进行两级放大处理，提高了信号的采样精度，保证了信号的线性度。
2.2 中央处理单元中央处理单元选用motorola公司的第一款基于高度节能型s08核的器件mc9s08aw32高性能单片机，该单片机片上资源丰富，抗干扰能力突出。
内含32k字节用户程序空间，片上集成2k的ram，支持bdm片上调试功能，片内集成看门狗电路，片上集成8通道10位ad。
外部扩展了铁电存储器，用于存储一些重要的参数，即使以后升级程序也不会丢失先前的重要数据。
低压电机保护器使用说明
低压电机保护器使用说明一、产品概述二、产品特点1.可靠性高：采用先进的保护电路和控制算法，确保对电动机的保护操作准确可靠；2.灵敏性强：对电动机故障具有高度的敏感性，能够在最短时间内做出反应；3.易于操作：设备操作简单易懂，具有良好的用户界面；4.可靠的保护功能：能够对电动机的各种故障进行保护，保证电动机的安全运行；5.安装方便：设备体积小巧，安装简单方便。
三、安装步骤1.将低压电机保护器固定在适当的位置，确保设备与电源之间的连接线路符合要求；2.将电动机与低压电机保护器之间的接线正确连接，确保接线牢固可靠；3.确保设备接地线与地线相连，确保设备接地正常；4.检查设备连接是否正确，确保电动机与设备连接无误；5.启动电动机，并进行功能测试，确保设备能够正常运行。
四、使用方法1.启动和停止：通过控制面板上的按钮，可以实现对电动机的启动和停止操作。
2.状态监测：通过控制面板上的显示屏，可以实时监测电动机的运行状态，包括电流、温度等参数。
3.报警处理：当电动机发生故障时，保护器会及时报警，并通过显示屏上的报警指示灯进行提示。
在报警时，应立即停止电动机，并检查故障原因。
4.故障排除：当电动机发生故障时，应检查电动机保护器上的显示屏，查看报警信息，并根据报警信息进行故障排除。
5.定期维护：定期检查设备的连接和接线是否正常，定期清洁设备表面的灰尘，保持设备的正常运行。
五、注意事项1.在使用设备前，请仔细阅读设备的使用说明书，并按照使用说明进行操作。
2.设备应安装在通风良好、干燥清洁的地方，远离潮湿和腐蚀性物质。
3.设备应连接好接地线，确保设备接地正常。
4.在使用设备过程中，要保持设备的干燥、清洁和整洁。
5.在排除故障时，请切断电源，并使用合适的工具进行操作。
六、维护保养1.定期检查设备的连接和接线是否正常，确保设备运行的可靠性。
2.定期清洁设备的表面灰尘和污垢，保持设备的正常运行。
3.定期检查设备的保护功能是否正常，确保设备能够正常保护电动机。
电动机保护器在潍焦低压系统中的应用
电动机保护器在潍焦低压系统中的应用摘要：本文分析了电动机的故障原因，并介绍了brn-m403电动机保护器的特性、保护功能和应用。
防止电动机在使用过程中因过载、短路、断相、过压、欠压、过热而烧毁，电动机保护器很好的完成了这些功能。
关键词：电动机保护器故障保护运行前言现在工业电机设备基本都采用大功率、高负荷连续运转型电机，因此对其可靠性、稳定性有极高的要求。
一旦发生故障，必须马上查找故障原因并及时消除，以保证及时恢复生产。
在低压系统中，原有控制系统基本采用接触器及继电器来实现，现在越来越多的生产工业中开始使用电动机保护器作为电动机的保护元件，就山东潍焦集团有限公司140t/h干熄焦技术改造工程中电动机保护器的应用做简单的介绍及应用的研究。
1 电动机的电气故障原因电动机在运行中由于种种原因会出现故障，故障分为机械与电气两方面。
机械方面本文不做介绍和分析。
电气方面主要是电动机绕组过热，超过额定值而烧坏线圈。
造成绕组过热的主要原因之一是流过绕组的电流过大，超过电动机的额定电流。
另外一种情况是虽然流过绕组的电流不超过额定值，但由于电机通风不良或者环境温度过高，绕组的发热不能及时散出，也会造成绕组温度超过额定值而烧毁电机。
本公司所使用的为博瑞尼公司的brn-m403电动机保护器，其主要的特点是可编程控制电机的启停模式，该产品具有单纯的保护、简单的直接全压启动、正反双向可逆全压启动、定子绕组串接电阻减压启动、自耦变压器减压启动、星三角减压启动等多种启动模式，启动模式可根据用户的需要自由选择。
2.1电动机保护器的构成及工作原理电动机保护器集过载、轻载保护、缺相、过电压、堵转、漏电、接地及三相不平衡保护等低压保护于一身，通常由电流传感器、比较电路、单片机及出口继电器等几部分组成。
电机停止、启动、运行状态指示的说明：电流由0a上升，当升至1.125ie以上时，装置认为电机处于“启动”状态，点亮“启动”指示灯，同时开始“启动时间”计时，当时间超过“启动时间”且电流大于“启动过长电流”时，判为电机启动超时故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈电动机保护器
动力公司乐臻欣
摘要：通过对电动机保护器产品的基本原理及应用的介绍，使得对该类型保护器有初步的了解。
关键字：电动机、保护器、智能化
1、引言
在现代工业中，电动机作为一种拖动机械成为了所有动力机械的基础，随着科学技术的不断进步和工艺控制的不断完善，尤其是自动化程度的不断提高，对电动机的控制和保护的要求也越来越高，同时现在的生产中对电机设备的可靠性和稳定性要求极高，一旦发生事故，必须马上找出故障原因及时进行处理消除故障以保证恢复生产。
我们过去一直采用热继电器作为电动机的过载保护和控制元件，由于元件质量和工艺的原因，已经无法满足日益发展的工艺自动化需要，为此我们应该采用电动机保护器来作为电动机的保护元件，不但可以有效的保障电机的运行，彻底取代热继电器，同时提高了保护率，能有显著的经济效果，下面我们就电动机保护器的运用做简单的介绍。
2、基本工作原理：
电机保护器是最近十来年才发展起来的新型电子式多功能电动机综合保护装置，它集过（轻）载保护、缺相、过（欠）压、堵转、漏电、接地及三相不平衡等低压保护于一身，具有设定精度高、节电、动作灵敏、工作可靠等优点，是传统热继电器的理想替代品，他通常是由电流传感器、比较电路、单片机活出口继电器等几个部分组成。
基本原理及工作过程如图：
传感器将电动机的电流变化线性的反映至保护器的采样端口，经过整流、滤波等环节，转换成与电动机电流成正比的直流电压信号，送到相应部分与给定的保护参数进行比较处理，再经单片机回路处理推动功率回路使得继电器动作。
当电机由于驱动部分过载导致电流增大时，从电流传感器取得的电压信号将增大，此电压值大于保护器的整定值时，过载回路工作，RC延时电路经过一定的（可调）延时驱动出口继电器动作，使得接触器切断主回路，欠压及缺相保护等工作原理基本相同。
3、系统功能
（1）保护功能
电动机保护器可以实现电机的综合保护，具有功能有接地保护、断相保护、短路保护、过（轻）负荷保护、不平衡保护、堵转保护、过（欠）压保护等。
有些保护器在正常运行时还能通过显示屏实时显示电机的工作电流电压，具有通讯功能的电机保护器还能将信号通过数据线传至后台微机。
当故障发生时，保护器迅速动作，能将故障类
型、时间、及运行参数进行保存。
（2）在线监测功能
可通过后台微机完成各种数据的调阅、修改和整定，同时在线监测电机的运行情况，及早发现问题，同时通过后台管理功能有效记录电机的历史运行记录，为工作提供了可靠的依据。
4、选用原则
（1）电机保护器按结构可以分为一体式和分体式两种。
前者是独立的整体，适合与固定柜安装，如老式的开关柜或者GGD柜，可将保护器直接安装在固定面板上，通过电缆穿芯即可。
后者分互感器部分和显示部分，可在一定范围能任意安装故非常适合安装在新型抽屉式柜内，如果采用抽屉式安装柜一般将显示部分安装在开关抽屉的活动部分，这样既简化了线路，又方便了随时对保护器进行调节，增强了美观性，方便巡视和检修。
（2）电机保护器按额定电压分一般为AC220V和AV380V，对应的量程0.5-6A、6-20A、20-60A、60-100A、100-200A等若干等级，我们根据电机控制回路的电压及负载的额定电流选定相应的量程即可。
在大型设备的情况下我们可以通过电流互感器将一次电流变小到5A以下的二次电流，再接入量程为6A的电机保护器，使得大型设备也能得到有效的保护和控制。
5、运用实例
我公司现新污水处理站使用的电动阀由于电机无过流保护经常造成电机过电流运转后撞弯丝杠，顶坏整个电动阀，造成污水处理失
效。
而故障的主要原因就是由于电动机无过流保护，现在部分电动阀电机控制回路接入电动机保护器后效果良好，选择合理电流后，过电流后可保护电机停机，再进行处理，保护了整个个电动阀，可以更好的保证污水处理工艺的进行。
6、使用时的注意点
（1）在使用过程中要严格按照电机的额定电流来进行选择保护器，防止人为放大或者缩小保护范围，避免因为量程过大或者过小而造成的测量误差，使得保护器失去作用。
（2）在保证量程的情况下考虑备品备件的互换性，这样既保证了精度又避免了由于备品备件过多带来的不便。
（3）对于分体式保护器显示部分和互感器部分应该做到配对使用以保证控制精度，尽量不要交叉使用。
7、结束语
电机保护器这类新产品我们还使用的比较少，我们实际生产中还是使用热继电器进行保护，很大一个原因就是价格问题，但是考虑到电机保护器运行的稳定性及准确性，我们为更好的防止电机意外烧毁情况的发生，应该广泛采用电动机保护器，不但可以提高工艺的准确性、科学性，降低事故率而提高电气控制系统的保护。
科协论文。
