66kV及以下架空电力线路设计规范

合集下载

电气装置安装工程的66kV及以下架空电力线路施工及验收的要求规范

电气装置安装工程的66kV及以下架空电力线路施工及验收的要求规范

表D.0.1路径复测记录表工程名称:线记1表D.0.2 普通(掏挖)基础和拉线基础分坑及开挖检查记录表工程名称:线记2表D.0.3 地基基坑(槽)检查记录表工程名称:线塔3表D.0.5 铁塔基础浇筑检查记录表工程名称:线基2表D.0.6 铁塔基础成型检查记录表工程名称:线基3表D.0.7 混凝土电杆基础检查记录表工程名称:线基43. D 为两底盘根开值4.拉线基础的尺寸不允许有负偏差表D.0.8铁塔组立检查记录表工程名称:线塔1现场技术 负责人专职 质检员总包专业 工程师监理 工程师表D.0.9 混凝土电杆组立检查记录表工程名称:线塔2表D.0.10铁塔拉线压接管检查记录表工程编号:线塔3表D.0.11导、地线(光缆)展放施工检查记录表工程名称:线线1设计桩号: 号至 号放线段长:km施工日期 年 月曰检查日期年 月曰线类 相别桩号线别、导线左或 上1 (上或左)2 (下或右)中1 (上或左)2 (下或右)右或 下1 (上或左)2 (下或右)地线或光缆左右栏内以图表示:T 耐张管;O 直线管;•增加的直线管;口 补修管;■预绞式接续条;W 缠绕补修序号检查(检验)项目性质质量标准检查结果损伤修补档数总档数1导 地 线 严重损伤压接处理关键符合本规范第824条〜第826条规定2中度损伤压接处理关键符合本规范第8.2.4条〜第8.2.6条规定3 轻微损伤压接处理 关键 符合本规范第8.2.4条〜第8.2.6条规定4同一档内链接管与补 关键每线最多允许:连续管 1个,补备注 1外观检查包括管弯曲、裂纹等项目;检查结论现场技术负专职质 责人检员施工负责 人监理工程 师表D.0.13 导、地线(光缆)紧线施工检查及验收记录表工程名称: 线线3耐张段号耐张段长观测档号观测档距施工日期年月曰检查日期年月曰线类相别线别观测时温度设计弧垂(mm )实测弧垂(mm )子导线偏差(mm0相间偏差(mm)子导线间偏差(mm)导线左或上1(上或左)2(下或右)中1(上或左)2(下或右)右或下1(上或左)2(下或右)地线或光缆左右序号检查(检验)项目性质质量标准检查结果1相位排列关键符合规范要求2导线同相子导线弧垂偏差(mm)重要无间隔棒垂直双分裂导线100导地线及光缆型号表D.0.14 导地线(光缆)附件安装检查记录表表D.0.15 光缆测试报告工程名称:线电1表D.0.16 对地、风偏与交叉跨越检查记录表工程名称:线电2表D.0.17接地装置施工检查记录表工程名称:线电3设计 桩号 施工日期 年 月曰 检查日期年 月曰序号 检查(检验)项目性质 质量标准检查结果1接地体规格关键设计值:符合设计要求2接地电阻值关键设计值:实测值不大于设计值计算季节系数后3接地体 连接□圆钢双面焊关键搭接长度不小于直径的 6倍□扁钢四面焊搭接长度不小于宽度的2倍4接地体埋深重要设计值:不小于设计值5 接地体放射线长度 重要 设计值:不小于设计值6 降阻剂使用情况一般符合设计要求接地 型式测量时 气温表D.0.18 杆上电气设备安装检查记录表工程名称:线电4。

电气装置安装工程的66kV及以下架空电力线路施工及验收的要求规范

电气装置安装工程的66kV及以下架空电力线路施工及验收的要求规范

表D.0.1路径复测记录表工程名称:线记1表 D.0.2工程名称:普通(掏挖)基础和拉线基础分坑及开挖检查记录表线记2表D.0.3 地基基坑(槽)检查记录表工程名称:线塔表D.0.5 铁塔基础浇筑检查记录表2表D.0.6 铁塔基础成型检查记录表工程名称:线基3线基4表D.0.7 混凝土电杆基础检查记录表工程名称:专业资料线塔1表D.0.8铁塔组立检查记录表工程名称:表D.0.9 混凝土电杆组立检查记录表工程名称:线塔2表D.0.10 铁塔拉线压接管检查记录表工程编号:线塔3表D.0.11 导、地线(光缆)展放施工检查记录表工程名称:线线1表D.0.13 导、地线(光缆)紧线施工检查及验收记录表工程名称:线线3耐张段号耐张段长观测档号观测档距施工日期年月曰检查日期年月曰线类相别线别观测时温度设计弧垂(mm )实测弧垂(mm )子导线偏差(mm0相间偏差(mm )子导线间偏差(mm )导线左或上1(上或左)2(下或右)中1(上或左)2(下或右)右或下1(上或左)2(下或右)地线或光缆左右序号检查(检验)项目性质质量标准检查结果1相位排列关键符合规范要求2导线同相子导线弧垂偏差(mm )重要无间隔棒垂直双分裂导线100导地线及光缆型号线线4设计桩号呼称高施工日期年月曰塔全高检查日期年月曰序号检查(检验)项目性质质量标准检查结果送侧受侧金具规格、数量关键符合设计要求开口销及弹簧销关键符合本规范第8616条规定螺栓穿向及紧固重要符合设计要求预绞丝护线条安装一般每条的中心与线夹中心应重合对导线包裹应紧固防震锤及阻尼线安装距离(mm)一般设计值;±30对杆塔左或上设计值:最小间隙(m)右或下关键符合设计要求弧垂左或上(m)一般右或下符合设计要求跳线联板及幷沟线夹连接关键符合本规范第8.6.23条规定有间隔棒803 导、地线弧垂(紧线时)重要+5%,-2.5%4 导、地线相间弧垂偏差(mm )重要2005 耐张连接金具规格、数量关键符合设计要求6 耐张线夹(预绞丝)安装关键符合设计要求7 OPGW光缆弧垂(紧线时)关键±2.5%8 光缆尾纤处理关键缆盘最小盘径大于允许弯曲半径的2倍,无纽劲,端头密封良好备注检查结论现场技术负责人专职质检员总包专业工程师监理工程师表D.0.14 导地线(光缆)附件安装检查记录表工程编号:杆塔型表D.0.15 光缆测试报告工程名称:线电1线电2表D.0.16 对地、风偏与交叉跨越检查记录表工程名称:表D.0.17 接地装置施工检查记录表工程名称:线电3表D.0.18 杆上电气设备安装检查记录表工程名称:线电4。

架空电气线路防火间距

架空电气线路防火间距

架空电气线路防火间距GB50061—2010《66kV及以下架空电力线路设计规范》3。

0.3 架空电力线路路径的选择应符合下列要求:4 3kV及以上至66kV及以下架空电力线路,不应跨越储存易燃、易爆危险品的仓库区域。

架空电力线路与甲类生产厂房和库房、易燃易爆材料堆场以及可燃或易燃、易爆液(气)体储罐的防火间距,应符合国家有关法律法规和现行国家标准《建筑设计防火规范》GB50016的有关规定。

5 甲类厂房、库房、易燃材料堆垛、甲、乙类液体储罐、液化石油气储罐、可燃、助燃气体储罐与架空电力线路的最近水平距离不应小于电杆(塔)高度的1。

5倍;丙类液体储罐与电力架空线的最近水平距离不应小于电杆(塔)高度1。

2倍,35kV以上的架空电力线路与储量超过200m3的液化石油气单罐的最近水平距离不应小于40m。

12。

0.16 架空电力线路与铁路、道路、河流、管道、索道及各种架空线路交叉或接近的要求,应符合表12.0.16的规定。

至特殊管道的最小水平距离为最高杆(塔)高。

DL/T5092-1999《110~500kV架空送电线路设计技术规程》16.0.9 送电线路与甲类火灾危险性的生产厂房、甲类物品库房、易燃、易爆材料堆场以及可燃或易燃、易爆液(气)体储罐的防火间距,不应小于杆塔高度的1.5倍.16.0。

10 送电线路与铁路、道路、河流、管道、索道及各种架空线路得道多助叉或接近,应符合表16.0.10的要求。

至特殊管道的最小水平距离为最高杆(塔)高。

GB50160-2008《石油化工企业设计防火规范》4。

1.9 石油化工企业与相邻工厂或高州的防火间距不应小于表4.1.9的规定。

甲、乙类液体罐组(罐外壁)至架空电力线路(中心线)1。

5倍塔杆高度。

甲乙类工艺装置或设施(最外侧设备外缘或建筑物的最外轴线)至架空电力线路(中心线)间距为1.5倍塔杆高度。

注4 丙类可燃液体罐组的防火距离,可按甲、乙类可燃液体罐组的规定减少25%;注5 丙类工艺装置或设施的防火距离,可按甲乙类工艺装置或设施的规定减少25%;(换算得1.15倍塔杆高度)GB50016—2006《建筑设计防火规范》11。

66kV及以下架空电力线路设计规范

66kV及以下架空电力线路设计规范

66kV及以下架空电力线路设计规范1总则1.0.1为使66kV及以下架空电力线路的设计做到供电安全可靠、技术先进、经济合理,便于施工和检修维护,制订本规范。

1.0.2本规范适用于66kV及以下交流架空电力线路(以下简称架空电力线路)的设计。

2路径2.0.1架空电力线路路径的选择,应认真进行调查研究,综合考虑运行、施工、交通条件和路径长度等因素,统筹兼顾,全面安排,进行多方案的比较,做到经济合理、安全适用。

2.0.2市区架空电力线路的路径,应与城市总体规划相结合。

线路路径走廊位置,应与各种管线和其他市政设施统一安排。

2.0.3架空电力线路路径的选择,应符合下列要求:1、2注:3、3kV45过2m2.0.6耐张段的长度宜符合下列规定:1、35kV和66kV线路耐张段的长度,不宜大于5km;2、10kV及以下线路耐张段的长度,不宜大于2km。

3气象条件3.0.1架空电力线路设计的气温应根据当地10~20年气象记录中的统计什确定。

最高气温宜采用+40℃。

在最高气温工况、最低气温工况和年平均气温工况下,应按无风、无冰计算。

3.0.2架空电力线路设计采用的年平均气温,应按下列方法确定:1、当地区的年平均气温在3~17℃之间时,年平均气温应取与此数邻近的5的倍数值;25、15mm 或20mm。

123415m/s123.0.9长期荷载工况的风速应采用5m/s,气温应采用年平均气温,且无冰。

最大设计风速应采用当地空旷平坦地面上的离地10m高,统计所得的15年一遇10min平均最大风速;当无可靠资料时,最大设计风速不应低于25m/s。

山区架空电力线路的最大设计风速,应根据当地气象资料确定;当无可靠资料时,最大设计风速可按附近平地风速增加10%,且不应低于25m/s。

架空电力线路通过市区或森林等地区,如两侧屏蔽物的平均高度大于杆塔高度的2/3,其最大设计风速宜比当地最大设计风速减小20%。

4导线、地线、绝缘子和金具4.1一般规定4.1.1架空电力线路的导线,可采用钢芯铝绞线或铝绞线。

架空电力线路设计

架空电力线路设计
《66kV 及以下架空电力线路设计规范》GB50061-2010 局部修订条文对照表
(方框部分为删除内容,下划线部分为增加内容)
现行《规范》条文 2 术语和符号 2.1 术语
修订征求意见稿
2 术语和符号 2.1 术语
2.1.6 基本风速 reference wind speed 根据当地空旷平坦地面上 10m 高
5
现行《规范》条文
修订征求意见稿
储量超过 200m3 的液化石油气单罐的 距离还应不小于 40m,与水运装卸码
最近水平距离不应小于 40m。
头、石油库的铁路罐车、汽车罐车装
卸设施和其他易燃可燃液体设施的最
小水平距离还应不小于 30m。
表 3.0.3-2 架空电力线路与甲、乙类厂 房(仓库)、可燃材料堆垛等的最小水平距
张段的长度不宜大于 2km。
张段的长度不大于 2km。
3.0.8 66kV 电力线路跨越高速铁路、 高速公路的特殊区段应采取适当措
施,提高线路安全水平。线路跨越点
宜避开覆冰严重地区,必要时按稀有
覆冰工况进行验算。
4 气象条件
4 气象条件
4.0.1 架空电力线路设计的气温应根 4.0.1 架空电力线路设计气象条件应
度处 10min 平均最大风速观测数据, 经概率统计得出 30 年一遇最大值后确 定的风速。 2.1.7 平均运行张力 everyday tension
年平均气温情况下,弧垂最低点 的导线或地线张力。 2.1.12 易舞动区 galloping region
冬春季节,在冰、风的作用下, 线路易于发生舞动的地区。 2.1.13 少 雷 区 less thunderstorm region
4.0.2 架空电力线路设计采用的年平 4.0.2 基本风速应采用当地空旷平坦

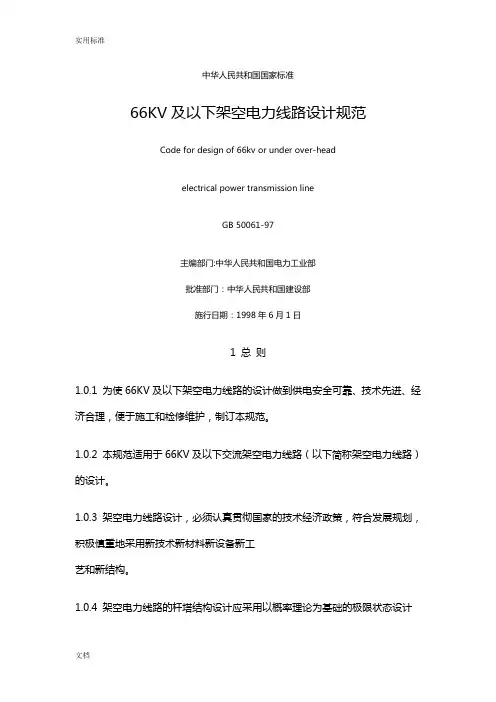

GB50061-97 66KV及以下架空电力线路设计要求规范

GB50061-97 66KV及以下架空电力线路设计要求规范

中华人民共和国国家标准66KV及以下架空电力线路设计规范Code for design of 66kv or under over-headelectrical power transmission lineGB 50061-97主编部门:中华人民共和国电力工业部批准部门:中华人民共和国建设部施行日期:1998年6月1日1 总则1.0.1 为使66KV及以下架空电力线路的设计做到供电安全可靠、技术先进、经济合理,便于施工和检修维护,制订本规范。

1.0.2 本规范适用于66KV及以下交流架空电力线路(以下简称架空电力线路)的设计。

1.0.3 架空电力线路设计,必须认真贯彻国家的技术经济政策,符合发展规划,积极慎重地采用新技术新材料新设备新工艺和新结构。

1.0.4 架空电力线路的杆塔结构设计应采用以概率理论为基础的极限状态设计法。

1.0.5 架空电力线路设计,除应符合本规范外,尚应符合国家现行有关标准、规范的规定。

2 路径2.0.1 架空电力线路路径的选择,应认真进行调查研究,综合考虑运行、施工、交通条件和路径长度等因素,统筹兼顾,全面安排,进行多方案的比较,做到经济合理、安全适用。

2.0.2 市区架空电力线路的路径,应与城市总体规划相结合。

线路路径走廊位置,应与各种管线和其他市政设施统一安排。

2.0.3 架空电力线路路径的选择,应符合下列要求:1 应减少与其他设施交叉;当与其他架空线路交叉时,其交叉点不应选在被跨越线路的杆塔顶上。

2 架空电力线路跨越架空弱电线路的交叉角,应符合表2.0.3的要求。

表2.0.3 架空电力线路与架空弱电线路的交叉角注:架空弱电线路等级划分应符合本规范附录A的规定。

3 3KV及以上架空电力线路,不应跨越储存易燃、易爆物的仓库区域。

架空电力线路与火灾危险性的生产厂房和库房、易燃易爆材料堆场以及可燃或易燃、易爆液(气)体储罐的防火间距,应符合现行国家标准《建筑设计防火规范》(GBJ16-87)的规定。

住房和城乡建设部公告第492号--关于发布国家标准《66KV及以下架空电力线路设计规范》的公告

住房和城乡建设部公告第492号--关于发布国家标准《66KV及以下架空电力线路设计规范》的公告

住房和城乡建设部公告第492号--关于发布国家标准《66KV及以下架空电力线路设计规范》的公告
文章属性
•【制定机关】住房和城乡建设部
•【公布日期】2010.01.18
•【文号】住房和城乡建设部公告第492号
•【施行日期】2010.07.01
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】标准定额
正文
住房和城乡建设部公告
(第492号)
关于发布国家标准《66KV及以下架空电力线路设计规范》的公告现批准《66KV及以下架空电力线路设计规范》为国家标准,编号为GB50061-2010,自2010年7月1日起实施。

其中第6.0.9、6.0.10、6.0.13、7.0.7、
8.1.3、8.1.9、9.0.1、11.0.2、11.0.12、12.0.6、12.0.7、12.0.8、12.0.9、12.0.10、12.0.11、12.0.12、12.0.13、12.0.14、12.0.16条为强制性条文,必须严格执行。

原《66KV及以下架空电力线路设计规范》GB50061-97同时废止。

本规范由我部标准定额研究所组织中国计划出版社出版发行。

二○一○年一月十八日。

66kV及以下架空电力线路设计规范

66kV及以下架空电力线路设计规范

中华人民共和国国家标准66kV及以下架空电力线路设计规范GB 50061-97条文说明主编单位:辽宁电力勘测设计院1 总则1.0.2 原规范的适用范围为35kV及以下交流架空电力线路的设计。

随着经济的发展,电力负荷的增大,原规范的适用范围已不能满足实际需要,本规范确定为66kV及以下交流架空电力线路的设计。

1.0. 3 架空电力线路设计包括线路安装设计和线路杆塔结构设计两大部分。

线路安装设计包括路径设计、杆塔定位设计、架线设计、防雷设计和附属设施设计。

线路杆塔结构设计包括杆塔及其基础的设计。

条文中的共性要求,即针对上述设计内容制定。

对新技术应持既积极又慎重的态度,这是根据电力线路不同于其他建筑设施的特点而制定的。

1.0.4 以概率理论为基础的极限状态设计法是当前国际上结构设计较先进的方法。

这种方法以结构的失效概率来定义结构的可靠度,并以与其对应的可靠指标来度量结构的可靠度,能够较好地反映结构可靠度的实质,使概念更科学和明确。

按照现行国家标准《建筑结构设计统—标准》(GBJ68—84)的要求,本规范杆塔结构设计采用概率极限状态设计法。

架空电力线路架线设计是以导线或地线的最大使用张力和平均运行张力同时作为控制条件进行计算的;而连接导线或地线的绝缘子和金具是以安全系数设计法进行选型计算的。

这些均属于定值设计法。

2 路径2. 0. 1 架空电力线路路径的选择是一项非常重要的工作,对架空电力线路的造价和安全性、适用性的影响至关重要。

近年来由于工农业设施、市政设施的不断发展,线路路径的选择越来越困难。

因此在选择线路路径时,应认真进行调查。

对各种影响因素,如地理条件、地形条件、交通条件、运行和施工条件等,应进行综合比较。

对影响路径选择的重要环节,应在选线时即进行比较深入的技术经济比较。

2.0.2 市区线路路径的选择具有与一般地区完全不同的椿点,其中最首要的依据就是规划。

城市的总体规划均包括电力线路走廊及各种管线位置的安排,旧市区改造和电力负荷增长受各种因素的限制,很难做到同步规划,因此,作为电力设计部门,应及时报出电力建设的近期和远景规划,积极与规划部门配合,避免反复改建临时性线路,尽量争取做到统一规划。

gb50061-20XX,66kv及以下架空电力线路设计规范

gb50061-20XX,66kv及以下架空电力线路设计规范

竭诚为您提供优质文档/双击可除gb50061-20XX,66kv及以下架空电力线路设计规范篇一:南方电网公司配电线路防风设计技术规范q/csgq/csg120xx12-20xx中国南方电网有限责任公司企业标准南方电网公司配电线路防风设计技术规范中国南方电网有限责任公司发布目次前言................................................. . (Ⅱ)1总则................................................. (1)2规范性引用文件................................................. .. (1)3术语和定义................................................. (1)4路径选择................................................. .. (2)5基本风速................................................. .. (3)6导线、地线、绝缘子和金具 (4)7杆塔荷载和材料................................................. .. (4)8杆塔结构................................................. .. (6)9基础................................................. (7)条文说明................................................. . (8)前言为科学、有效地开展防风工作,提高配电线路抵御台风的能力,减少线路故障和经济损失,保证配电线路安全运行,在分析调研台风在南方沿海地区登陆特征及对配电线路影响的基础上,特制定《南方电网公司配电线路防风设计技术规范》。

66kv及以下架空送电线路施工及验收规范

66kv及以下架空送电线路施工及验收规范

竭诚为您提供优质文档/双击可除66kv及以下架空送电线路施工及验收规范篇一:35kV及以下架空电力线路施工及验收标准35kV及以下架空电力线路施工及验收标准为保证35kV及以下架空电力线路的施工质量,保证工程质量水平的提高,确保电力线路安全运行,制定本标准。

架空电力线路的安装应按已批准的设计进行施工。

原材料及器材检验架空电力线路工程所使用的原材料、器材,具有下列情况之一者,应重做检验:一、超过规定保管期限者。

二、因保管、运输不良等原因而有变质损坏可能者。

三、对试验结果有怀疑或试样代表性不够者。

架空电力线路使用的线材,架设前应进行外观检查,且应符合下列规定:一、不应有松股、交叉、折叠、断裂及破损等缺陷。

二、不应有严重腐蚀现象。

三、钢绞线、镀锌铁线表面镀锌层应良好,无锈蚀。

四、绝缘线表面应平整、光滑、色泽均匀,绝缘层良好,绝缘层厚度应符合规定。

绝缘线的绝缘层应挤包紧密,且易剥离,绝缘线端部应有密封措施。

由黑色金属制造的附件和紧固件,除地脚螺栓外,应采用热浸镀锌制品。

金属附件及螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。

金具组装配合应良好,安装前应进行外观检查,且符合下列要求:一、表面光洁,无裂纹、毛刺、飞边、砂眼、气泡等缺陷。

二、线夹转动灵活,与导线接触面符合要求。

三、镀锌良好,无锌皮剥落、锈蚀现象。

绝缘子与瓷横担绝缘子安装前应进行外观检查,且应符合下列规定:一、瓷件与铁件组合无歪斜现象,且结合紧密,铁件镀锌良好。

二、瓷釉光滑,无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等现象。

三、弹簧销、弹簧垫的弹力适宜。

环型钢筋混凝土电杆制造质量,安装前应进行外观检查,且符合下列规定:一、表面光洁平整,壁厚均匀、无露筋、跑浆等现象。

二、放置地面平整检查时,应无纵向裂缝,横向裂缝宽度不应超过0.1mm。

三、杆身弯曲不应超过杆长的1/1000。

预应力混凝土电杆制造质量,安装前应进行外观检查,且符合下列规定:一、表面光洁平整,壁厚均匀、无露筋、跑浆等现象。

GB50173-2014 66kV及以下架空电力线路施工及验收规范-D类表格(D.0.1-D.0.19)

GB50173-2014 66kV及以下架空电力线路施工及验收规范-D类表格(D.0.1-D.0.19)

表D.0.1 路径复测记录表工程名称:线记1表D.0.2普通(掏挖)基础和拉线基础分坑及开挖检查记录表工程名称:线记2表D.0.3地基基坑(槽)检查记录表工程名称:线塔3表D.0.4灌注桩基础检查记录表工程名称:线1检查结表D.0.5铁塔基础浇筑检查记录表表D.0.6 铁塔基础成型检查记录表工程名称:线基3表D.0.7混凝土电杆基础检查记录表表D.0.8铁塔组立检查记录表表D.0.9混凝土电杆组立检查记录表表D.0.10 铁塔拉线压接管检查记录表工程编号:线塔3表D.0.11导、地线(光缆)展放施工检查记录表工程名称:线线1表D.0.12 导、地线液压管施工检查记录表工程名称:□直线液压管□耐张液压管线线2表D.0.13导、地线(光缆)紧线施工检查及验收记录表表D.0.14导地线(光缆)附件安装检查记录表表D.0.15光缆测试报告表D.0.16对地、风偏与交叉跨越检查记录表表D.0.17接地装置施工检查记录表表D.0.18杆上电气设备安装检查记录表表D.0.19线路防护设施检查记录表防护设施位置线路防护设施检查日期年月日排水沟基础护坡拦江或公路线高度限标挡土墙其他检查结果□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□备注检查结论现场技术负责人专职质检员施工负责人监理工程师。

GB50173-2014-电气装置安装工程-66kV及以下架空电力线路施工及验收规范

GB50173-2014-电气装置安装工程-66kV及以下架空电力线路施工及验收规范

表D.0.1 路径复测记录表工程名称:线记1表D.0.2普通(掏挖)基础和拉线基础分坑及开挖检查记录表工程名称:线记2表D.0.3地基基坑(槽)检查记录表工程名称:线塔3表D.0.4灌注桩基础检查记录表工程名称:线基1设计桩号杆塔型基础型桩孔号现场负责人成孔方式灌注日期年月日时起浇制温度技术负责人年月日时止℃钻孔直径mm 钻孔深度mm 孔底沉淀层厚度mm混凝土设计标号材料用量kg/m3水水泥砂石水泥品种砂规格石粒径cm坍落度mm 试块强度试验报告编号MPa 钢筋笼长度m钢筋笼直径mm 箍筋间距mm 加强筋间距mm 主筋规格mm 数量间距mm 护筒顶标高m 漏斗体积m3导管截面积m2导管编组情况导管总长度m 封水方法隔水栓剪断拉线时下降深度m 充盈系数设计混凝土量m3实际灌注混凝土量m3灌注时间拆管次序混凝土灌注量孔内混凝土面标高m拆管长度m埋管深度m图例斗数折算量m3备注此记录每根桩填写一份。

检查结论现场技术负责人专职质检员施工负责人监理工程师表D.0.5铁塔基础浇筑检查记录表表D.0.6 铁塔基础成型检查记录表工程名称:线基3表D.0.7混凝土电杆基础检查记录表表D.0.8铁塔组立检查记录表工程名称:线塔1表D.0.9混凝土电杆组立检查记录表表D.0.10 铁塔拉线压接管检查记录表液压管测点位置图备注1、外观检查包括管弯曲、裂纹等项目;2、管压接后推荐值: mm检查结论现场技术负责人专职质检员施工负责人监理工程师表D.0.11导、地线(光缆)展放施工检查记录表设计桩号:号至号放线段长:km 施工日期年月日检查日期年月日线类相别桩号线别导线左或上1(上或左)2(下或右)中1(上或左)2(下或右)右或下1(上或左)2(下或右)地线或光缆左右栏内以图表示:→耐张管;○直线管;●增加的直线管;□补修管;■预绞式接续条;W 缠绕补修序号检查(检验)项目性质质量标准检查结果损伤修补档数总档数1导地线严重损伤压接处理关键符合本规范第8.2.4条~第8.2.6条规定2 中度损伤压接处理关键符合本规范第8.2.4条~第8.2.6条规定3 轻微损伤压接处理关键符合本规范第8.2.4条~第8.2.6条规定4 同一档内链接管与补修管数量关键每线最多允许:连续管1个,补修管(预绞式连续条)3个5 各链接管与线夹间隔一般距耐张线夹大于或等于15m表D.0.12导、地线液压管施工检查记录表工程名称:□直线液压管□耐张液压管线线2表D.0.13导、地线(光缆)紧线施工检查及验收记录表表D.0.14导地线(光缆)附件安装检查记录表表D.0.15光缆测试报告表D.0.16对地、风偏与交叉跨越检查记录表表D.0.17接地装置施工检查记录表表D.0.18杆上电气设备安装检查记录表。

GB50061-9766KV及以下架空电力线路设计规范

GB50061-9766KV及以下架空电力线路设计规范

GB50061-9766KV及以下架空电力线路设计规范中华人民共和国国家标准66KV及以下架空电力线路设计规范Code for design of 66kv or under over-headelectrical power transmission lineGB -97主编部门:中华人民共和国电力工业部批准部门:中华人民共和国建设部施行日期:1998年6月1日1总则1.0.1为使66KV及以下架空电力线路的设计做到供电安全可靠、技术先进、经济合理,便于施工和检修维护,制订本规范。

1.0.2本规范适用于66KV及以下交流架空电力线路(以下简称架空电力线路)的设计。

1.0.3架空电力线路设计,必须认真贯彻国家的技术经济政策,符合发展规划,积极慎重地采用新技术新材料新设备新工艺和新结构。

1.0.4架空电力线路的杆塔结构设计应采用以概率理论为基础的极限状态设计法。

1.0.5架空电力线路设计,除应符合本规范外,尚应符合国家现行有关标准、规范的规定。

2路径2.0.1架空电力线路路径的选择,应认真进行调查研究,综合考虑运行、施工、交通条件和路径长度等因素,统筹兼顾,全面安排,进行多方案的比较,做到经济合理、安全适用。

2.0.2市区排挤电力线路的路径,应与城市整体计划相联合。

线路路径走廊位置,应与各种管线和其他市政设施同一安排。

2.0.3架空电力线路路径的选择,应符合下列要求:1应减少与其他设施交叉;当与其他架空线路交叉时,其交叉点不应选在被跨越线路的杆塔顶上。

2架空电力线路跨越架空弱电线路的交叉角,应符合表2.0.3的要求。

表2.0.3架空电力线路与架空弱电线路的交叉角弱电线路等级交织角一级≥45°二级≥30°三级不限制注:架空弱电线路等级划分应符合本规范附录A的规定。

3 3KV及以上架空电力线路,不应跨越储存易燃、易爆物的仓库区域。

架空电力线路与火灾危险性的生产厂房和库房、易燃易爆材料堆场以及可燃或易燃、易爆液(气)体储罐的防火间距,应符合现行国家标准《建筑设计防火规范》(GBJ16-87)的规定。

(66)kV~kV架空输电线路运行规范

(66)kV~kV架空输电线路运行规范

110(66>kV~500kV架空输电线路运行规范目录第一章总则…………………………………………………………………………………1第二章引用标准……………………………………………………………………………1第三章岗位职责……………………………………………………………………………2第四章安全管理……………………………………………………………………………5第五章输电线路工程设计及验收管理……………………………………………………9第六章输电线路的运行管理………………………………………………………………10第七章特殊区段输电线路的管理…………………………………………………………13第八章输电线路保护区管理………………………………………………………………13第九章运行维护重点工作…………………………………………………………………15第十章输电线路缺陷管理…………………………………………………………………23第十一章事故预想及处理…………………………………………………………………24第十二章输电线路技术管理………………………………………………………………26第十三章输电线路评级与管理.……………………………………………………………29第十四章带电作业管理……………………………………………………………………29第十五章人员培训…………………………………………………………………………31附录A<规范性附录):架空输电线路缺陷管理办法………………………………………35附录B<规范性附录):架空输电线路评级管理办法………………………………………38附录C<规范性附录):架空输电线路专业年度工作总结提纲……………………………42附录D<规范性附录):架空输电线路故障调查及统计办法………………………………47附录E<资料性附录):架空输电线路运行技术资料档案<技术专档、线路台帐)......54编制说明 (64)第一章总则第一条为了规范架空输电线路<以下简称“输电线路”或“线路”)的运行管理,使其达到标准化、制度化,保证设备安全、可靠、经济运行,特制定本规范。

最新(最全)gb50173--电气装置安装工程-66kv及以下架空电力线路施工及验收规范-d类表格(最全)

最新(最全)gb50173--电气装置安装工程-66kv及以下架空电力线路施工及验收规范-d类表格(最全)

表D.0.1 路径复测记录表工程名称:线记1表D.0.2普通(掏挖)基础和拉线基础分坑及开挖检查记录表工程名称:线记2表D.0.3地基基坑(槽)检查记录表工程名称:线塔3表D.0.5铁塔基础浇筑检查记录表工程名称:线基2表D.0.6 铁塔基础成型检查记录表表D.0.7混凝土电杆基础检查记录表工程名称:线基4表D.0.8铁塔组立检查记录表表D.0.9混凝土电杆组立检查记录表表D.0.10 铁塔拉线压接管检查记录表工程编号:线塔3液压管测点位置图备注1、外观检查包括管弯曲、裂纹等项目;2、管压接后推荐值: mm检查结论现场技术负责人专职质检员施工负责人监理工程师表D.0.11导、地线(光缆)展放施工检查记录表设计桩号:号至号放线段长:km 施工日期年月日检查日期年月日线类相别桩号线别导线左或上1(上或左)2(下或右)中1(上或左)2(下或右)右或下1(上或左)2(下或右)地线或光缆左右栏内以图表示:→耐张管;○直线管;●增加的直线管;□补修管;■预绞式接续条;W 缠绕补修序号检查(检验)项目性质质量标准检查结果损伤修补档数总档数1导地线严重损伤压接处理关键符合本规范第8.2.4条~第8.2.6条规定2 中度损伤压接处理关键符合本规范第8.2.4条~第8.2.6条规定3 轻微损伤压接处理关键符合本规范第8.2.4条~第8.2.6条规定4 同一档内链接管与补修管数量关键每线最多允许:连续管1个,补修管(预绞式连续条)3个5 各链接管与线夹间隔一般距耐张线夹大于或等于15m表D.0.11 导、地线液压管施工检查记录表工程名称:□直线液压管□耐张液压管线线2表D.0.13导、地线(光缆)紧线施工检查及验收记录表表D.0.14导地线(光缆)附件安装检查记录表表D.0.15光缆测试报告表D.0.16对地、风偏与交叉跨越检查记录表表D.0.17接地装置施工检查记录表工程名称:线电3表D.0.18杆上电气设备安装检查记录表。

架空输电线路工程电气总的部分设计强制性条文

架空输电线路工程电气总的部分设计强制性条文

架空输电线路工程电气总的部分设计强制性条文线路电气总的部分设计强制性条文图文请点击放大阅读序号强制性条文内容一《66kV 及以下架空电力线路设计规范》(GB 50061—2010)(序号1~4强制性条文内容引自该标准)1 6.0.9海拔高度为1000m以下的地区,35kV和66kV架空电力线路带电部分与杆塔构件、拉线、脚钉的最小间隙,应符合表6.0.9的规定。

2 6.0.10海拔高度为1000m及以上的地区,海拔高度每增高100m,内部过电压和运行电压的最小间隙应按表6.0.9所列数值增加1%。

3 6.0.13 带电作业杆塔的最小间隙应符合下列要求:1在海拔高度1000m以下的地区,带电部分与接地部分的最小间隙应符合表6.0.13的规定;2 对操作人员需要停留工作的部位应增加0.3m~0.5m。

4 7.0.7 66kV与10kV同杆塔共架的线路,不同电压等级导线间的垂直距离不应小于3.5m;35kV与10kV同杆塔共架的线路,不同电压等级导线间的垂直距离不应小于2m。

二《民用爆破器材工程设计安全规范》(GB50089—2007)(序号5~11 强制性条文内容引自该标准)5 4.2.2危险品生产区内,1.1级或1.1*级建筑物的外部距离不应小于表4.2.2的规定。

6 4.2.3危险品生产区内,1.2级建筑物的外部距离不应小于表4.2.2的规定。

7 4.2.4 危险品生产区内,1.4 级建筑物的外部距离不应小于50m。

硝酸铵仓库的外部距离不应小于200m。

8 4.3.2 危险品总仓库区内,1.1 级建筑物的外部距离不应小于表4.3.2的规定。

9 4.3.3 危险品总仓库区内,1.4 级建筑物的外部距离不应小于100m;硝酸铵仓库的外部距离不应小于200m。

10 12.6.3 危险性建筑物区设置的各级架空线路不应跨越危险性建筑物。

11 12.6.5当在危险性建筑物区架设1kV以下的架空线路时,不应跨越危险性建筑物。

66kv架空线路设计规范

66kv架空线路设计规范

竭诚为您提供优质文档/双击可除66kv架空线路设计规范篇一:gb_50061-97-66kV及以下架空电力线路设计规范中华人民共和国国家标准66kV及以下架空电力线路设计规范1总则2路径3气象条件4导线、地线、绝缘子和金具4.1一般规定4.2架线设计4.3绝缘子和金具5绝缘配合、防雷和接地6杆塔型式7杆塔荷载和材料7.1荷载7.2材料8杆塔设计基本规定9杆塔结构9.1一般规定codefordesignof66kvorunderover-headelectricalpowert ransmissionlinegb50061-979.2构造要求10基础11杆塔定位、对地距离和交叉跨越12附属设施附录a弱电线路等级附录b架空电力线路环境污秽等级条文说明1总则2路径3气象条件4导线、地线、绝缘子和金具4.1一般规定4.2架线设计4.3绝缘子和金具5绝缘配合、防雷和接地6杆塔型式7杆塔荷载和材料7.1荷载7.2材料8杆塔设计基本规定9杆塔结构9.1一般规定9.2构造要求10基础11杆塔定位、对地距离和交叉跨越1总则1.0.1为使66kV及以下架空电力线路的设计做到供电安全可靠、技术先进、经济合理,便于施工和检修维护,制订本规范。

1.0.2本规范适用于66kV及以下交流架空电力线路(以下简称架空电力线路)的设计。

1.0.3架空电力线路设计,必须认真贯彻国家的技术经济政策,符合发展规划,积极慎重地采用新技术新材料新设备新工艺和新结构。

1.0.4架空电力线路的杆塔结构设计应采用以概率理论为基础的极限状态设计法。

1.0.5架空电力线路设计,除应符合本规范外,尚应符合国家现行有关标准、规范的规定。

2路径2.0.1架空电力线路路径的选择,应认真进行调查研究,综合考虑运行、施工、交通条件和路径长度等因素,统筹兼顾,全面安排,进行多方案的比较,做到经济合理、安全适用。

2.0.2市区架空电力线路的路径,应与城市总体规划相结合。

110(66)kV~500kV架空输电线路管理规范-国网

110(66)kV~500kV架空输电线路管理规范-国网

110(66)kV~500kV架空输电线路管理规范国家电网公司发布输变电设备管理规范编委会人员名单:张丽英余卫国李向荣熊幼京曾海鸥李龙沈力袁骏刘铭刚崔吉峰王国春王钢薛建伟张启平孙旦卢放张伟房喜丁永福本规范主要起草人:张仲先王城钢李勇王伟斌常健隋玉秋潘秀宝陶文秋伏忠奎高显军田雷马记祁树文李字明孙福东李广志才春阳张军阳杨铁军王东烨汪涛朱宽军刘胜春王景朝默增禄李正预防110(66)kV~500kV架空输电线路事故措施关于印发预防输变电设备事故措施的通知国家电网生[2004]641号公司系统各区域电网公司,省(自治区、直辖市)电力公司,直属超高压管理处:为有效预防和控制输变电设备事故的发生,提高电网安全可靠运行水平,国家电网公司组织公司系统各区域电网公司在对过去5年输变电设备评估并广泛征求意见的基础上,编制完成了国家电网公司《预防110(66)kV~500kV架空输电线路事故措施》等7个预防输变电设备事故措施(以下简称《预防设备事故措施》,详见附件)。

现将《预防设备事故措施》印发给你们,请按照《预防设备事故措施》要求,对照本单位的实际,认真做好各类输变电设备预防设备事故措施,确保电网安全。

执行中的意见和建议,请及时向国家电网公司生产运营部反映。

本《预防设备事故措施》自印发之日起执行。

附件:1. 预防110(66)kV~500kV架空输电线路事故措施(附编制说明)(即为本册)。

2. 预防110(66)kV~500kV油浸式变压器(电抗器)事故措施(附编制说明)(另册出版)。

3. 预防交流高压开关事故措施(附编制说明)(另册出版)。

4. 预防110(66)kV~500kV互感器事故措施(附编制说明)(另册出版)。

5. 预防110(66)kV~750kV避雷器事故措施(另册出版)。

6. 预防直流电源系统事故措施(附编制说明)(另册出版)。

7. 预防高压并联电容器事故措施(附编制说明)(另册出版)。

国家电网公司(印)二○○四年十二月十七日目次第一章总则第二章引用标准第三章预防倒杆塔事故第四章预防断线和掉线事故第五章预防污闪事故第六章预防雷害事故第七章预防外力破坏第八章预防林区架空输电线路火灾事故第九章预防导地线覆冰舞动预防110(66)kV~500kV架空输电线路事故措施编制说明第一章总则第一条为预防架空输电线路事故的发生,确保电网安全、可靠运行,特制定本预防措施。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

66kV及以下架空电力线路设计规范1 总则1.0.1 为使66kV及以下架空电力线路的设计做到供电安全可靠、技术先进、经济合理,便于施工和检修维护,制订本规范。

1.0.2 本规范适用于66kV及以下交流架空电力线路(以下简称架空电力线路)的设计。

1.0.3 架空电力线路设计,必须认真贯彻国家的技术经济政策,符合发展规划,积极慎重地采用新技术、新设备、新工艺和新结构。

1.0.4 架空电力线路的杆塔结构设计应采用以概率理论为基础的极限状态设计法。

1.0.5 架空电力线路设计,除应符合本规范外,尚应符合国家现行有关标准、规范的规定。

2 路径2.0.1 架空电力线路路径的选择,应认真进行调查研究,综合考虑运行、施工、交通条件和路径长度等因素,统筹兼顾,全面安排,进行多方案的比较,做到经济合理、安全适用。

2.0.2 市区架空电力线路的路径,应与城市总体规划相结合。

线路路径走廊位置,应与各种管线和其他市政设施统一安排。

2.0.3 架空电力线路路径的选择,应符合下列要求:1、应减少与其他设施交叉;当与其他架空线路交叉时,其交叉点不应选在被跨越线路的杆塔顶上。

2、架空电力线路越架空弱电线路的交叉角,应符合表2.0.3的要求。

表2.0.3 架空电力线路与架空弱电线路的交叉角注:架空弱电线路等级划分应符合本规范附录A的规定。

3、3kV及以上架空电力线路,不应跨越储存易燃、易爆物的仓库区域。

架空电力线路与火灾危险性的生产厂房和库房、易燃易爆材料堆场以及可燃或易燃、易爆液(气)体储罐的防火间距,应符合现行国家标准《建筑设计防火规范》(GBJ16-87)的规定。

4、应避开洼地、冲刷地带、不良地质地区、原始森林区以及影响线路安全运行的其他地区。

5、不宜跨越房屋。

2.0.4 架空电力线路通过林区,应砍伐出通道。

10kV及以下架空电力线路的通道宽度,不应小于线路两侧向外各延伸5m。

35kV和66kV线路的通道宽度,不应小于线路两侧向外各延伸林区主要树种的生长高度。

通道附近超过主要树种自然生长高度的个别树木,应砍伐。

树木自然生长高度不超过2m或导线与树木(考虑自然处长高度)之间的垂直距离应符合本规范表11.0.11的规定,在不影响线路施工运行情况下,可不砍伐通道。

2.0.5 架空电力线路通过果林、经济作物林以及城市绿化灌木林时,不宜砍伐通道。

2.0.6 耐张段的长度宜符合下列规定:1、35kV和66kV线路耐张段的长度,不宜大于5km;2、10kV及以下线路耐张段的长度,不宜大于2km。

3 气象条件3.0.1 架空电力线路设计的气温应根据当地10~20年气象记录中的统计什确定。

最高气温宜采用+40℃。

在最高气温工况、最低气温工况和年平均气温工况下,应按无风、无冰计算。

3.0.2 架空电力线路设计采用的年平均气温,应按下列方法确定:1、当地区的年平均气温在3~17℃之间时,年平均气温应取与此数邻近的5的倍数值;2、当地区的年平均气温小于3℃或大于17℃时,应将年平均气温减少3~5℃后,,取与此数邻近的5的倍数值。

3.0.3 架空电力线路设计采用的导线或地线的覆冰厚度,在调查的基础上可取5mm、10mm、15mm或20mm。

冰的密度应按0.9g/cm3计;覆冰时的气温应采用-5℃。

覆冰时的风速宜采用10m/s。

3.0.4 安装工况的风速应采用10m/s,且无冰,气温可按下列规定采用:1、最低气温-40℃的地区,应采用-15℃;2、最低气温-20℃的地区,应采用-10℃;3、最低气温-10℃的地区,应采用-5℃;4、最低气温-5℃及以上的地区,应采用0℃。

3.0.5 雷电过电压工况的气温可采用15℃,风速可采用10m/s;检验导线与地线之间的距离时,风速应采用0m/s,且无冰。

3.0.6 内过电压工况的气温可采用年平均气温,风速可采用最大设计风速的50%,但不宜低于15m/s,且无冰。

3.0.7 在最大风速工况下应按无冰计算,气温可按下列规定采用;1、最低气温为-10℃及以下的地区,应采用-5℃;2、最低气温为-5℃及以上的地区,应采用+10℃。

3.0.8 带电作业工况的风速可采用10m/s,气温可采用15℃,且无冰。

3.0.9 长期荷载工况的风速应采用5m/s,气温应采用年平均气温,且无冰。

3.0.10 最大设计风速应采用当地空旷平坦地面上的离地10m高,统计所得的15年一遇10min平均最大风速;当无可靠资料时,最大设计风速不应低于25m/s。

山区架空电力线路的最大设计风速,应根据当地气象资料确定;当无可靠资料时,最大设计风速可按附近平地风速增加10%,且不应低于25m/s。

架空电力线路通过市区或森林等地区,如两侧屏蔽物的平均高度大于杆塔高度的2/3,其最大设计风速宜比当地最大设计风速减小20%。

4 导线、地线、绝缘子和金具4.1 一般规定4.1.1 架空电力线路的导线,可采用钢芯铝绞线或铝绞线。

地线可采用镀锌钢绞线。

4.1.2 市区10kV及以下架空电力线路,遇下列情况可采用绝缘铝绞线:1、线路走廊狭窄,与建筑物之间的距离不能满足安全要求的地段;2、高层建筑邻近地段;3、繁华街道或人口密集地区;4、游览区和绿化区;5、空气严重污秽地段;6、建筑施工现场。

4.1.3 导线的型号应根据电力系统规划设计、计划任务书和工程的技术条件综合确定。

4.1.4 地线的型号应根据防雷设计和工程技术条件的要求确定。

4.2 架线设计4.2.1 导线的张力弧垂计算,在各种气象条件下应采用最大使用张力和平均运行张力作为控制条件。

地线的张力弧重计算可采用最大使用张力、平均运行张力和导线与地线间的距离作为控制条件。

注:平均运行张力为年平均气温工况的导线或地线的张力。

4.2.2 导线与地线在档距中央的距离,应符合下式要求:S ≥ 0.012L+1 (4.2.2) 式中 S——导线与地线在档距中央的距离(m);L——档距(m)。

4.2.3 导线或地线的最大使用张力,不应大于绞线瞬时破坏张力的40%。

4.2.4 导线或地线的平均运行张力上限及防震措施,应符合表4.2.4的要求。

表4.2.4 导线或地线平均运行张力上限及防震措施4.2.5 35kV和66kV架空电力线路的导线或地线的初伸长率应通过试验确定,导线或地线的初伸长对弧垂的影响,可采用降温法补偿。

当无试验资料时,初伸长率和降低的温度可采用表4.2.5所列数值。

表4.2.5 导线或地线的初伸长率和降低的温度类型初伸长率降低的温度(℃)钢芯铝绞线3×10-4~5×10-4 15~25镀锌钢绞线1×10-4 10 注:截面铝钢比小的钢芯铝绞应采用表中的下限数值;截面铝钢比大的钢芯铝绞线应采用表中的上限数值。

4.2.6 10kV及以下架空电力线路和导线初伸长对弧垂的影响,可采用减少弧垂法补偿。

弧垂减小率应符合下列规定:1、铝绞线或绝缘铝绞线采用20%;2、钢芯铝绞线采用12%。

4.3 绝缘子和金具4.3.1 绝缘子的金具的机械强度应按下式验算:KF〈 F u(4.3.1)式中 K——机械强度安全系数,可按表4.3.2采用;F——设计荷载(kN);F u——悬式绝缘子的机电破坏荷载或针式绝缘子、瓷横担绝缘子的受弯破坏荷载或蝶式绝缘子、金具的破坏荷载(kN)。

4.3.2 绝缘子和金具的安装设计可采用安全系数设计法。

绝缘子及金具的机械强度安全系数,应符合表4.3.2的规定。

表4.3.2 绝缘子及金具的机械强度安全系数5 绝缘配合、防雷和接地5.0.1 架空电力线路环境污秽等级应符合本规范附录B的规定。

污秽等级可根据审定的污秽分区图并结合运行经验、污湿特征、瓷外绝缘表面污秽物的性质及其等值附盐密度等因素综合确定。

35kV和66kV架空电力线路绝缘子的型式的数量,应根据瓷绝缘的单位泄漏距离确定。

瓷绝缘的单位泄漏距离应符合本规范附录B的有关规定。

5.0.2 35kV和66kV架空电力线路,宜采用悬式绝缘子。

悬垂绝缘子串的绝缘子数量,在海拔高度1000m以下空气清洁地区,宜采用表5.0.2所列数值。

表5.0.2 悬垂绝缘子串数量(个)耐张绝缘子串的绝缘子数量,应比悬垂绝缘子串的同型绝缘子多一个。

全高超过40m的有地线的杆塔,高度每增加10m,应增加一个绝缘子。

5.0.3 6kV和10kV架空电力线路的直线杆塔,宜采用针式绝缘子或瓷横担绝缘子;耐张杆塔宜采用悬式绝缘子串或蝶式绝缘子和悬式绝缘子组成的绝缘子串。

5.0.4 3kV及以下架空电力线路的直线杆塔宜采用针式绝缘子或瓷横担绝缘子;耐张杆塔宜采用蝶式绝缘子。

5.0.5 海拔高度为1000~3500m的地区,绝缘子串的绝缘子数量,应按下式确定:n h≥n[1+0.1(H -1)] (5.0.5) 式中 n h——海拔高度为1000~3500m地区的绝缘子数量(个);n——海拔高度为1000m以下地区的绝缘子数量(个);H——海拔高度(km)。

5.0.6 通过污秽地区的架空电力线路,宜采用防污绝缘子、有机复合绝缘子或采用其他防污措施。

5.0.7 海拔高度为1000m以下的地区,35kV和66kV架空电力线路带电部分与杆塔构件、拉线、脚钉的最小间隙,应符合表5.0.7的规定。

表5.0.7 带电部分与杆塔构件、拉线、脚钉的最小间隙(m)5.0.8 海拔高度为1000m及以上的地区,海拔高度每增高100m,内过电压和运行电压的最小间隙应按本规范表5.0.7所列数值增加1%。

5.0.9 10kV及以下架空电力线路的过引线、引下线与邻相导线之间的最小间隙,应符合表5.0.9的规定。

采用绝缘导线的线路,其最小间隙可结合地区运行经验确定。

表5.0.9 过引线、引下线与邻相导线之间的最小间隙(m)3~10kV架空电力线路的引下线与3kV以下线路导线之间的距离,不宜小于0.2m.5.0.10 10kV及以下架空电力线路的导线与杆塔构件、拉线之间的最小间隙,应符合表5.0.10的规定。

采用绝缘导线的线路,其最小间隙可结合地区运行经验确定。

表5.0.10 导线与杆塔构件、拉线之间的最小间隙(m)5.0.11 带电作业杆塔的最小间隙应符合下列要求:1、带电部分与接地部分的最小间隙,在海拔高度1000m以下的地区,应符合表5.0.11的规定;2、对操作人员需要停留工作的部位,应增加0.3~0.5m。

表5.0.11 带电作业杆塔带电部分与接地部分的最小间隙(m)5.0.12 架空电力线路,可采用下列过电压保护方式:1、66kV线路,年平均雷暴日数为30d以上的地区,宜沿全线架设地线。

2、35kV线路,进出线段宜架设地线。

3、在多雷区,3~10kV混凝土杆线路可架设地线,或在三角排列的中线上装设避雷器;当采用铁横时,宜提高绝缘子等级;绝缘导线铁横担的线路,可不提高绝缘子等级。

相关文档
最新文档
