铁路线路防护栅栏施工技术交底

一施工范围：

DK122+500.00～DK135+210.00之间六段路基，铁路防护线路栅栏工程，全长约8500米。

二采用的规范标准

《铁路混凝土工程施工技术指南》、《高速铁路路基工程施工技术规程》。

三本段防护栅栏的类型

设计时速200公里以上的铁路，采用2.2米高度钢筋混凝土防护栅栏加0.5米的刺丝滚笼，防护栅栏应设置在用地界以内0.5米处。

四施工准备

4.1 原土地坪隧道临建场地设置防护栅栏预制场。预制场地采用混凝土硬化，保证场地平整。

4.2 制作防护栅栏立柱、上槛、下槛、栏片及柱帽模板。模板应具有足够大的强度、刚度和稳定性，为保证构件各部位形状、尺寸及预埋件的准确定位及外观光滑美观，应采用钢模。

五钢筋混凝土防护栅栏构造

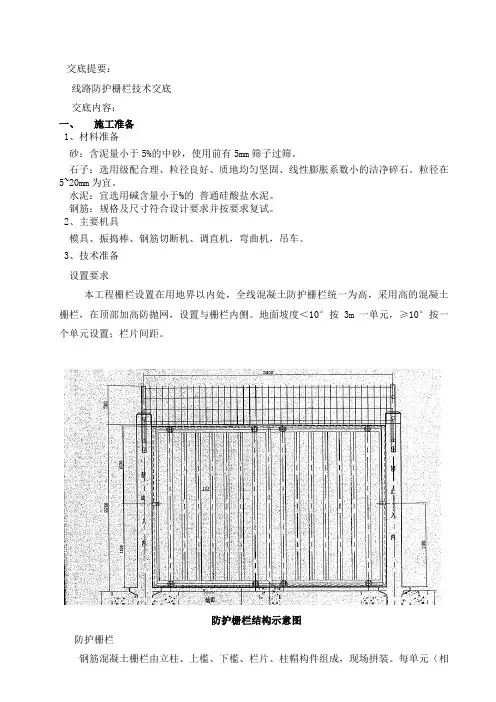

钢筋混凝土栅栏由基础、立柱、上槛、下槛、栏片、柱帽、刺丝滚笼构件组成，现场拼装。每单元（相邻两立柱中心距离）长度分为3.0m和1.59m、1.15m 三种。0°＜地面坡度＜6°时，按3m一单元；6°＜地面坡度＜12°时，按1.59m 一单元；12°＜地面坡度＜36°时，按1.15m一单元；各构件采用C30钢筋混凝土预制，主筋采用HRB335，箍筋及构造筋采用HPB300；适用于地面沿设置方向纵坡小于36°地段。

1.立柱：

截面尺寸为180mm×180mm，两侧设置100mm长牛腿支撑，以便搭接下槛。在设置防护栅栏的起点、终点或其他建筑物连接时，单侧设牛角支撑。牛腿支撑处设凸榫，以便卡住下槛。凸榫截面尺寸为50mm×50mm，高度为130mm。

立柱顶端以下100mm、200mm处各预留1个Φ12圆孔，以备与金属网片连接。

每根立柱外侧预制内凹的”禁止入内”的警示标识字样,采用黑体字体，字

高140mm，字间距300mm，内部涂红色油漆。预制立柱时应注意上、下坡方向及“禁止入内”四个字刻画的正反面。

1.1地面纵坡0～12°平缓地段防护栅栏立柱

立柱高度为2975mm。中间立柱及端部立柱的牛腿支撑根部底面距立柱底端距离为850mm；阶梯处立柱低阶梯侧的牛腿支撑根部底面距立柱底端距离为850mm，高阶梯侧的牛腿支撑根部底面距立柱底部距离为1125mm，两牛腿支撑高差为275mm。

预制立柱时于顶部预埋Φ20螺杆，埋入立柱深度70mm，中间立柱及端柱外露235mm，阶梯处外露510mm，以备与上槛及柱帽连接；

1.2 地面纵坡12°～36°斜坡地段防护栅栏立柱

中间立柱、低侧端柱高度为2975+1150tgαmm, α为地面纵坡坡度；高侧端柱高度为2975mm。低侧端柱及高侧端柱的牛腿支撑根部底面距立柱底端距离为850mm；中间立柱靠近低侧端柱的牛腿支撑根部底面距立柱底端距离为850mm，靠近高侧端柱的牛腿支撑根部底面距立柱底端距离为850+1150tgαmm，两牛腿支撑高差为1150tgαmm。

预制立柱时于顶部预埋Φ20螺杆，埋入立柱深度70mm，中间立柱、低侧端柱及高侧端柱外露235mm，以备与上槛及柱帽连接；中间立柱、低侧端柱于立柱顶端以下100mm、200mm、400mm处横向各预留1个Φ12螺栓圆孔，以备与金属网片连接；中间立柱、低侧端柱于立柱相邻上槛底面线以上70mm处横向预留Φ22螺栓孔及深50mmΦ65圆孔（低端侧），以备与相邻上槛连接。

2.上槛：高125mm,宽180mm，分端部及中间两种形式，分别用于防护栅栏起终点位置及中间位置，其下部有向下开口的卡槽，卡槽深度20mm。

端部上槛长分别为3140mm、1730mm、1330mm，一端设100mm长的楔式接茬；

中间上槛长分别为3100mm、1690mm、1145mm，两端均设100mm长的楔式接茬。

2.1平缓地段上槛端部

端部上槛设楔式接茬一端距端头50mm处竖向预留一个Φ22螺栓圆孔，另一端距端头90mm处竖向预留一个Φ22螺栓圆孔；中间上槛两端距端头50mm

处均竖向预留一个Φ22螺栓圆孔，以备与立柱连接。

2.2斜坡地段上槛端部

低侧端部、中部上槛一端预留竖向Φ22螺栓孔，螺栓孔中心距端头90mm；另一端预留横向Φ22螺栓孔，深150mm，以备与立柱连接；高侧端部上槛，两端预留竖向Φ22螺栓孔，螺栓孔距端头均为90mm，以备与立柱连接。

3.下槛：高度175mm，宽度180mm；深度10mm；两端有竖向向外的卡槽，宽60mm，深50mm。按单元长度不同分为三种形式，长度2.81m适用于单元长度3m，长度1.405m适用于单元长度1.59m，长度0.965m适用于单元长度1.15m。

4. 栏片：每单元含1～2片栏片，通过上下槛的卡槽固定。2.2m高防护栅栏栏片高1875mm，厚90mm，栏片肋柱下部1.0m间隙宽度为105mm，上部间隙宽度120mm，中部设置100mm渐变段。

栏片两侧肋柱下部1m截面尺寸为宽×厚=100×90mm，上部截面尺寸为宽×厚=92.5×90mm；中间肋柱下部1m截面尺寸为宽×厚=115×90mm，上部截面尺寸为宽×厚=100×90mm。

适用于单元长度3.0m的栏片：每单元含2片栏片，每片栏片长1405mm；

适用于单元长度1.59m的栏片：每单元含1片栏片，每片栏片长1405mm；

适用于单元长度1.15m的栏片: 每单元含1片栏片，每片栏片长965mm。

5.柱帽：截面尺寸为180×180mm，高度150mm；中心预留Φ22螺栓孔，用于立柱顶部及台阶过渡处前后上槛间的连接；

顶部中心预留Φ65圆孔，深50mm，用于锚固螺栓。

6.刺丝滚笼：

刺丝滚笼采用刀片刺绳绕圈后相邻两圈每隔120°用刺丝卡固定，张开形成蛇腹网状，闭合后刀片刺绳圈径为50cm，张开后每交叉圈安装间距20cm，直径不小于45cm。

刀片刺绳由冲切钢板采用解析压轧在钢丝上成型，刀刺宽度22mm，刀刃垂直间距15mm，刀刺纵向间距34mm，芯丝直径2.5mm。刀片采用厚0.5mm的

Q195钢板冲切制作，芯丝由HPB300φ6.5mm高线钢丝冷拔加工。

立柱支架采用50mm×30mm壁厚2mmQ235矩形钢管（或50mm×50mm×4.5mm Q235角钢）和宽50mm、厚度4.5mm，长度分别为246mm和428mm的
