管线探测仪操作方法-钳夹法
管线探测仪操作-RD4000
RD4000 管线探测仪器的操作切记：一定要在关机的的状态下进行连接电缆线，否那么会造成短路，损坏仪器。
一、直连法：首先，发射机在开机前先通过电缆与接地钎和待测管道连接，即电缆的两个鳄鱼夹的一个夹连管道，另一个夹连接地钎，并保证接地钎与地充分接触〔屏幕显示上超过30mA 表示与地接触良好〕。
其次，为了形成一个回路，接地钎应在与待测管线的方向垂直插入〔不能平行于管线方向插入〕。
该方法可获得发射机加载信号的100%。
第三，发射机与接收机的频率要设置一致，水管探测频率一般设置，操作▲键增大发射机频率，操作▼键减小发射机频率。
第四，开测前要先选择 power 状态，目的是检查待测管线周围有没有其他电磁干扰，在待测管线周围沿一定半径进行探测检查。
第五、测量，某一方向当接收信号在波峰〔信号最强时，或屏幕显示的频率值最大时、或条形图为最长时〕左右变动时，接收机应缓慢移动，直至屏幕显示为波峰值时，固定接收机，按测量键测深。
二、环钳法〔偶合法〕首先，发射机在开机前先与带电缆线的夹钳和待测管道连接，这种方法不需与地接触。
该方法可获得发射机加载信号的70%。
其次，发射机与接收机的频率要设置一致，水管〔电信〕探测频率一般均可设置，操作▲键增大发射机频率，操作▼键减小发射机频率。
第三，开测前要先选择power 状态，目的是检查待测管线周围有没有其他电磁干扰，在待测管线周围沿一定半径进行探测检查。
1第四，测量。
某一方向当接收信号在波峰左右变动时，接收机应缓慢移动，直至屏幕显示为波峰值时，固定接收机，按测量键测深。
该方法测深时，当信号的波峰值的显示不固定，上下跳动，无法直接测深，可采用直读法测深，即，在管道方向的左右两边，分别标定出波形值为波峰值的 70%时的定位点，左右两点间的距离即为该管道垂直深度。
三、注意：1、接收机收到信号时，有较大的蜂鸣声，此时，注意观察波形。
2、合理使用接收机增益功能，当接收机收到信号较弱时，通过增益健增加信号显示的波形，反之信号较强时，那么减小信号显示的波形，其目的使信号显示在 50%以上，便于观察。

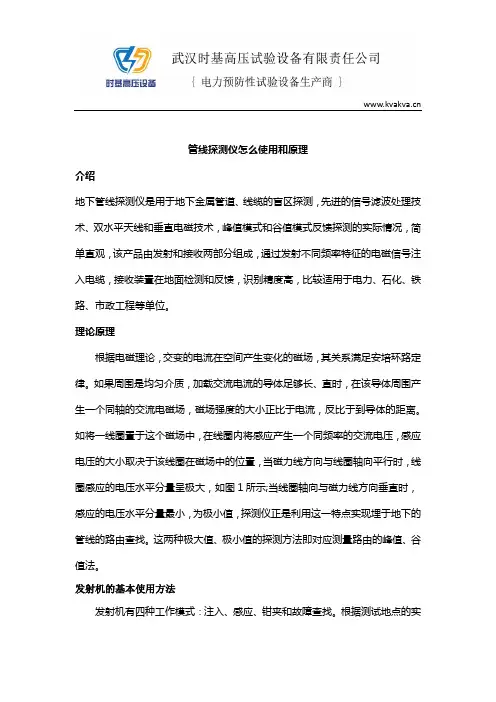

管线探测仪怎么使用和原理
管线探测仪怎么使用和原理介绍地下管线探测仪是用于地下金属管道、线缆的盲区探测，先进的信号滤波处理技术、双水平天线和垂直电磁技术，峰值模式和谷值模式反馈探测的实际情况，简单直观，该产品由发射和接收两部分组成，通过发射不同频率特征的电磁信号注入电缆，接收装置在地面检测和反馈，识别精度高，比较适用于电力、石化、铁路、市政工程等单位。
理论原理根据电磁理论，交变的电流在空间产生变化的磁场，其关系满足安培环路定律。
如果周围是均匀介质，加载交流电流的导体足够长、直时，在该导体周围产生一个同轴的交流电磁场，磁场强度的大小正比于电流，反比于到导体的距离。
如将一线圈置于这个磁场中，在线圈内将感应产生一个同频率的交流电压，感应电压的大小取决于该线圈在磁场中的位置，当磁力线方向与线圈轴向平行时，线圈感应的电压水平分量呈极大，如图1所示;当线圈轴向与磁力线方向垂直时，感应的电压水平分量最小，为极小值，探测仪正是利用这一特点实现埋于地下的管线的路由查找。
这两种极大值、极小值的探测方法即对应测量路由的峰值、谷值法。
发射机的基本使用方法发射机有四种工作模式：注入、感应、钳夹和故障查找。
根据测试地点的实 际情况和目的选择其中之一。
一般的管线路由查找和埋深测量时，可能的情况下优选注入法，但它必须要能将发射机的金属线夹（红色）直接连接到管线上去，例如夹到通信线缆的出线端子、金属管道连接的螺栓等。
钳夹法的效率居中，但也必须测试管线要有一段暴露在外，如检查井、人井或进出入房间的管道，钳夹能夹住管线的地方。
最后的方法是感应法，在管线可能经过的上方，打开发射天线，和接收机配合，反复几次调整，最终确定一个最佳的方位，使得发射的效率最大。
而故障查找模式主要用于查找并定位出管线绝缘恶化导致的故障点。
按下发射机电源键后，首先仪器对电池电量测量，由于发射机满功率工作时耗电较大，事先的检查给操作人员提供了预算可能工作的时间。
发射机默认的工作模式是注入法，通过切换键可作其它模式的切换，依顺序为注入、感应、钳夹和故障查找。
电磁法管线探测工作方式
电磁法管线探测工作方式电磁法管线探测工作方式1 发射方式 (5)1-1 直连法 (5)1-2 夹钳法 (5)1-3 感应法 (5)1-4 发射机工作模式的选取原则 (6)2 定位、探测深度及管线的矫正 (6)2-1 定位 (6)2-2 探测深度 (6)2-3 管线的矫正 (6)3 管线追踪 (7)4 正确定位管线及管线走向 (7)4-1 正确定位管线 (7)4-2 管线走向 (8)5 野外施工注意 (8)6 室内输EXCEL表 (10)6-1 注意事项 (10)7 室内改图 (11)7-1 飞线与修改飞线 (11)7-1-1 飞线 (11)7-1-2 修改飞线 (13)7-1-3差错修改 (13)7-2 添加或链接遗漏的管线（有同路走向的管线时） (14)电磁法管线探测工作方式频率越高信号越容易感应到临近的管线上。
1 发射方式电磁法管线探测按其发射方式有直连法、夹钳法、感应法三种。
1-1 直连法1方式：两根导线，一根（红色的夹子）夹于金属管线上,另一根（黑色的）则接入地下，移动接收机进行探测。
2用法：适用于金属管线探测。
1-2 夹钳法1方式：将夹钳直接夹于探测目标体上，移动接收机进行探测。
2用法：适用于电缆、光缆等等1-3 感应法1方式：将发射机直接放在已知管线点正上方或者最有可能的管线点正上方，移动接收机进行探测。
2用法：适用于非接地/管线源，如地面上没有露头的金属管线，使用感应法时，接收机与发射机的距离一般大于10m。
1-4 发射机工作模式的选取原则工作时，理想选择的模式为：首先选择直连法，其次为夹钳法，最后为感应法。
2 定位、探测深度及管线的矫正2-1 定位定位的方式有常用的极大值（峰值）、极小值（谷值）。
1、极大值（峰值）：顾名思义就是利用探测到的最大信号来定位的。
用于精确定位，适用于发杂多条临近的管线探测。
2、极小值（谷值)：顾名思义就是利用探测到的最小信号来定位的。
用于追踪管线探测，适用于单一管线探测。
地下管线探测仪使用方法
地下管线探测仪使用方法介绍地下管线探测仪是一种用于探测地下各种管线（如水管、电缆、燃气管等）位置的工具。
它通过电磁波信号的发射和接收，可以快速、准确地确定地下管线的位置和深度，从而避免在施工或挖掘过程中对管线造成损坏，确保工程的顺利进行。
操作步骤1. 准备工作在使用地下管线探测仪之前，需要进行一些准备工作，以确保工具的正常运行和准确探测结果。
1.确保地下管线探测仪的电池已经充电，并且工具处于正常工作状态。
2.在开始使用之前，将地下管线探测仪设置为合适的探测模式和频率，以适应具体的管线类型和深度要求。
2. 控制操作地下管线探测仪的探测过程一般分为以下几个步骤：1.打开地下管线探测仪的电源开关，并确认工具处于工作状态。
2.将地下管线探测仪的传感器部分靠近地面，保持与地面平行的姿势。
在探测过程中，传感器与地面的距离应保持一致，避免与其他杂散信号干扰。
3.按下探测按钮开始探测过程。
地下管线探测仪会发射一定频率和功率的电磁波信号，并同时接收地下管线反射回来的信号。
4.观察地下管线探测仪上的显示屏或指示灯，根据信号的强弱和频率变化来判断地下管线的位置和深度。
5.根据地下管线探测仪的指示，通过标记或其他方式记录管线的位置信息。
3. 注意事项在使用地下管线探测仪时，需要注意以下几个事项，以确保操作的安全性和准确性：1.地下管线探测仪只能用于探测地下埋设的管线，不能用于探测其他物体或未知区域。
2.在使用地下管线探测仪之前，需要了解并遵守现场的相关规定和安全操作指南。
3.在探测过程中，需要注意周围环境的干扰因素，如金属结构、强磁场等，并及时调整探测仪的参数以减少干扰。
4.地下管线探测仪只能提供管线位置和深度信息，不能判断管线的具体类型和状态，需要结合其他工具和技术来进行确认。
结论地下管线探测仪作为一种先进的工程工具，在地下管线探测和施工过程中起着重要的作用。
通过熟练掌握地下管线探测仪的使用方法，并遵守相关操作指南和注意事项，可以保证工程的顺利进行，减少不必要的损失和事故发生。
管线探测仪的探测方法
管线探测仪的探测方法摘要：地下管线是城市基础设施的重要组成部分，为了准确、快速、高效的进行管线探测，就应该根据地下管线的具体情况，选择不同的方法以保证探测结果的正确性。
关键词：接收机、发射机、电磁感应、频率、功率地下管线是指铺设于地下的给水、排水（雨水、污水）、燃气、电力、通讯、热力、工业等管线。
它们是城市基础设施的重要组成部分，是城市规划、建设、管理的重要基础信息。
现在地下管线探测中最便捷、高效、常用的方法是电磁法，它的依据是电磁感应定律。
通过接收机在地面上测定地下管线在发射机一次场作用下被激发而产生的二次场的变化来判断地下管线的空间位置。
通常情况下，单一直管线被激发产生的二次场，可看成是无限长直导线产生的电磁场。
接收机就是依据这种电磁场变化来进行管线定位、定深。
在没有其它管线场的干扰情况下，所测得的数据非常准确。
但当被探测管线周围有其他金属管线或还存有其他交变电磁场源时，接收机的观测读数是多个场综合影响的结果。
这样其定位、定深可能会带来误差或造成错误。
为了准确、快速、高效的进行管线探测，就应该根据地下管线的具体情况，选择不同的方法。
管线探测仪的探测方法有以下几种：一、感应探测法1、发射机摆放的不同状态下激发管线的情况1) 发射机平放发射机平放时，发射机内的发射线圈面与地面垂直，对地下金属管线进行水平发射，它能使发射机正下方的管线，被激发产生最强的二次磁场。
2) 发射机侧放发射机侧放时，发射机内的发射线圈面与地面平行，对地下金属管线进行垂直发射，此时位于发射机正下方的管线不被激发，该管线不产生二次场，当其旁边有平行管线时，被激发产生二次场将会有较大的读数。
3) 发射机倾斜45度放置当平行管线间距较小，不宜采用平放，而采用侧放，探测效果也不十分理想时，可采用倾斜放置，目的是达到既能抑制干扰管线的二次场，又能增强要探测管线的二次场。
2、信号夹钳法信号夹钳法操作简便，工作原理明了。
工作时，将发射机信号施加于夹钳上，再将夹钳套在被测金属管线或电缆上。
地下管线探测仪使用说明操作作业指导书
地下管线探测仪使用说明操作作业指导书一、前言地下管线探测仪是一种用于检测地下管线的工具，广泛应用于城市建设、道路施工、电力维护等领域。
本指导书将详细介绍地下管线探测仪的使用方法及操作注意事项，帮助用户正确使用和操作该设备。
二、设备介绍1. 外观特征：地下管线探测仪外观小巧便携，手持式设计，方便携带和操作。
设备主体采用工程塑料材质，具有防护性能和耐用性。
2. 功能特点：地下管线探测仪可通过地下电磁辐射信号检测地下金属管线的位置和深度，并通过声音或指示灯的形式进行提示。
该设备具有定位准确、操作简单、性能稳定的特点。
三、使用方法1. 准备工作a. 根据需要选择合适的检测模式：水平扫描、垂直扫描或斜向扫描。
b. 将电池或充电电源正确安装至设备，并确保电量充足。
c. 检查设备各部件的连接是否牢固，是否有损坏。
2. 探测操作a. 打开地下管线探测仪的电源，确认设备启动正常。
b. 将设备置于地面，并按压探测按钮开始进行探测。
c. 设备探测到地下金属管线时，会通过声音或指示灯的形式进行提示，用户应及时停止探测，并记录当前位置和深度。
3. 实时定位a. 在探测过程中，可通过实时定位功能调整探测的位置和深度。
b. 通过控制仪器的旋钮，可以实时改变探测范围。
c. 根据实时定位结果，可确定金属管线的准确位置。
4. 安全注意事项a. 严禁在未经探测的情况下进行地面工作，以免损坏地下管线。
b. 在使用设备时，应注意周围环境的安全，并避免碰撞、摔落等意外情况。
c. 不要将设备暴露在高温、潮湿或腐蚀性环境中，以免损坏设备的功能和性能。
四、维护保养1. 设备保养a. 定期清洁设备外壳，确保没有灰尘、泥沙等杂物进入设备内部。
b. 不可随意拆卸设备，以免影响设备的正常工作。
2. 电池维护a. 如使用电池作为电源，请及时更换电池，避免电量不足导致设备不能正常工作。
b. 不要将电池暴露在高温或火源附近，以免发生火灾或爆炸。
3. 设备存放a. 长期不用时，应将设备存放在干燥、通风的地方，避免受潮和损坏。
地下管线探测仪的使用方法 地下管线探测仪技术指标
地下管线探测仪的使用方法地下管线探测仪技术指标地下管线探测仪的测量方法是以电磁感应法为基础加以通讯原理的应用设计而成。
在使用上包含了更多人性化的设计，通过大屏液晶显示信号强弱,条栅、箭头及声音提示使地下管线探测仪的测量方法是以电磁感应法为基础加以通讯原理的应用设计而成。
在使用上包含了更多人性化的设计，通过大屏液晶显示信号强弱,条栅、箭头及声音提示使得操很简单判定电缆地下位置及故障电磁感应法而电磁感应法是以岩（矿）石的导电性、导磁性和介电性的差异为物质基础，应用电磁感应原理，通过观测和讨论人工或天然源形成的电磁场的空间分布和时间（或频率）的变化规律，从而找寻良导矿床或解决有关的各类地诘责题的一组电法勘查的紧要分支方法。
通讯原理而通信原理即为通信系统作为一个实际系统，是为了充分社会与个人的需求而产生的，目的就是传送消息（数据、语音和图像等）。
通信技术的进展，特别是近30年来形成了通信原理的紧要理论体系，即信息论基础、编码理论、调制与解调理论、同步和信道复用等，使仪器简单易懂的图形界面。
仪器的新型设计，对仪器行业带来了新的冲击，它更改了传统的电缆故障定位概念，不需高压试验装置，不需使用交流电源，不需分析波形，接线简单明白，使用方法一学即会．过去我们查找电缆路径，必需将电缆停电测试，而有些运行电缆不可能停电，使用地下管线探测仪可以轻松解决带电电缆路径查找的问题,还可直接查找50Hz带电电缆的路径。
地下管线探测仪运用便利，并能够快速找到故障源，对于各种管线的判别供应了特别好的信息！—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
管线探测仪培训教程
零值响应
4.4 管线位置的确定（3）
峰值响应
59
86
B
48
4.4 管线位置的确定（4）
A B AB
零值响应 峰值响应
零值响应 峰值响应
目标管线位置
4.5 水平磁场的垂直梯度测量埋深
通过比较 t 天线和 b天线的信号强度， 接收机自动计算出 管线的深度
4.6 测定管线埋深（1）
1.2m
信号强度
水平激励：向目标管加载信号
压制激励：不向目标管加载信号
感应法管线定位（2）
发射机正下方且与发射机方向 一致时管线的信号最大，所以 施加信号之前知道管线的准确 位置和走向是非常重要的。
侧放发射机可以使其正 下方的管线的信号最小
这样可以在管线密集的情况下 更好地识别管线。
感应法管线定位（3）
不要在离发射机10米以内使 用接收机。
从地面直接把信号感应 到管线上。
对于短距离探测，可以增大输出电 流。有利于识别管线。
在管道接头处高频信号比较 容易通过绝缘接头。
5.10 如何回避干扰
六、RD4000的其他用途:
（1）示踪追踪-探测非金属管道 （2）探测低阻型电缆故障 （3）检测防腐层性能与破损点
3.2 直接法加载信号示意图
采用直连法，在闸井处将信号线与管道相连，发射检测信号。
如果信号变得模糊，而且散布范 围大，管线可能进入了钢筋网， 将接收机提高50cm并减小增益， 继续追踪。
5.9 管线探测的信号分析
影响到信号传播距离的因素 还有：
管线直径 土壤的干湿状况 接地电阻
5.9 管线探测的信号分析
频率越高，信号越容易感应到邻近管线。
5.9 管线探测的信号分析
地下管线探测仪操作指导书
地下管线探测仪操作指导书1 简介目前地下管线探测主要方法有电磁感应探测与雷达探测,在实际应用中多数就是电磁感应探测(如:RD4000)。
电磁感应地下管线探测仪就是由一台发射机与一台接收机组成。
它用于地下金属管线路由精确定位、深度测量与长距离管线的追踪。
采用双水平线圈与垂直线圈电磁技术,具有测量目标管线电流强度与电流方向的功能,提高了管线仪定位的精度与对目标管线的识别能力,在管线密集复杂的区域也能准确地对目标管线进行追踪与定位。
以RD4000为例介绍探测仪的原理方法及使用。
深度测量所得深度值就是接收机底端到管线中心的距离。
2地下管线探测仪的原理及其探测方法2、1 探测原理地下管线探测仪使用的就是电磁感应法。
用管线仪的发射机在地下管线上施加一个交变电流信号I。
这个电流信号在管线向前传输的过程中,会在管线周围产生一个交变的磁场。
其大小为I=K*I/R,方向为等势圆周上的切线方向。
将这个磁场分解为一个水平方向的磁场分量与一个垂直方向的磁场分量。
通过矢量分解可知,在目标管线的正上方时水平分量为最大,垂直分量为最小,而且它们的大小都与管线的位置与深度呈一定的比例关系。
因此,用管线探测仪接收机里的双水平天线与垂直天线分别测量其水平分量与垂直分量的大小,就能准确地对地下管线进行定位与测深。
2、2 探测方法地下管线探测仪有无源与有源两种工作方式。
无源工作方式用来搜索一个区域内未知的电力电缆及其它一些能主动向外辐射信号的管线。
不需要发射机对目标管线施加信号。
有电力(Power)与无线电(Radio)两种模式。
将接收机调到这两种工作模式,调节灵敏度,得到合适的读数,提着接收机在区域内进行网格搜索,并使机身面与移动方向成直线且尽可能与通过的管线呈90°,接收机有响应显示时,则表示有管线存在。
有源工作方式用来追踪与定位由发射机施加到目标管线上的信号,从而对管线进行定位与测深。
发射机施加信号的方法有直接法、夹钳法与感应法三种方法。
管道探测仪使用方法
管道探测仪使用方法
管道探测仪使用方法：
①开始之前确保仪器电量充足附件齐全检查发射机接收机工作状态；
②根据待测管道材质深度选择合适频率通常塑料管选用低频金属管高频；
③将发射机连接到管道接入点如消防栓阀门井等地确保良好电气连接；
④发射机开机设置所需频率及功率级别按下测试按钮开始向管道输送信号；
⑤操作员手持接收机沿预计管线走向缓慢行走注意保持天线垂直地面；
⑥接收机会接收到从地下管道反射回来的信号强度指示条显示信号强弱；
⑦当信号强度达到峰值时表明接收机位于管道正上方此时标记当前位置；
⑧继续沿管线方向行走重复峰值定位过程直至完成整段管线轨迹描绘；
⑨遇到交叉路口或分支时可采用扇形扫描法确定正确走向避免误判；
⑩在复杂环境下利用频率切换功能排除干扰源锁定目标信号源；
⑪探测完毕后关闭发射机接收机断开与管道连接整理设备恢复现场；
⑫数据记录非常重要需详细记下探测路线信号强度变化情况为日后参考。
雷迪LD6000_全频管线探测仪操作手册_decrypted
1.6 本设备符合的安全规范................................................................................................................................................................ 4
2.1 接收机的基本结构........................................................................................................................................................................... 5
Leidi LD6000 全频管线探测仪 操作手册 (v1.26)
LD6000全频管线仪操作手册
目
录
Leidi 1 设备安全与保养.......................................................................................................................................................................................3 1.1 操作人员应具备的资格条件..................................................................................................................................................... 3
RD7000RD8000管线探测仪操作方法
键即可进入发射机功率控制菜单TXOUT，通
过菜单操作选择设定发射机发射功率，然后再退回到TXOUT菜单，
再次长按接收机 退出TXOUT菜单，最后，短促按压 遥控
改变发射机功率状态。
你来熟练技巧 我们更新技术
RD8000接收机和TX发射机菜单 操作方法简介
③。短暂按压 设置信息
键，即可将接收机上的频率
个区域进行网格搜索。
当接收机的响应增大指示有管线 存在时停下来
可以探测到的管线：电
力线，电讯线，良导
电金属管。
你来熟练技巧 我们更新技术
2。1).有信野号源施细加外查： 施工测量---有源精测
❖❖❖
123A。 。 。。首 夹 感发选 钳 应射为 法 法机直工连作法模，式直选连取原法则中：又首推双端连接法。
你来熟练技巧 我们更新技术
③。正确野的读外数--施--A字工架的测方向量---A字架 （1） 接地棒（黑色接头）。 （2） A字架绿色脚钉。 （3） 接收机（面向绿色脚钉）。 （4） 故障点。 （5） 发射机连接电缆金属护层（红色接头)。
你来熟练技巧 我们更新技术
④野。外A字施架工电缆测破量损点--A定字位原架理测：量原理
你来熟练技巧 我们更新技术
野外施工测量---有源精测 2.)有源定位及追踪管线方法 ①峰谷值法定位管线：
寻找管线
确定走向
精确定位
你来熟练技巧 我们更新技术
野外施工测量---有源精测 3。管线深度的测量---直读 法测量三步曲：选点---》 测量---》验证
远离管线弯头
远离旁侧管线
要有足够的管线电流
将发射机放在地上的一个非金属物体上（如：纸箱），并且 远离任何地下管线。打开发射机电源，确保发射机未连接任何附 件并且在感应法工作模式下，当放在纸箱上时，发射机至少离开 地面0.5米。 拿着接收机，机身保持水平并且指向发射机的前部， 离发射机前部的距离大概5米。
地下管线探测主要方法介绍
地下管线探测主要方法介绍地下管线探测技术就是对地下各种管线进行探测和测绘的技术。
探测是对己有地下管线进行现场调查和采用不同的探测方法探寻各种管线的埋设位置和深度。
测绘是对已查明的地下管线进行测量和编绘管线图，也包括对新建管线的施工测量和竣工测量。
地下管线探测的主要方法有：直接法、夹钳法、感应法、地质雷达法等。
地下管线探测主要方法介绍1、直接法将管线探测仪发射机的一端连接到管线的出露点上，另一端连接在垂直管线走向的地线上，发射机通过连接向管线施加特定频率的交变电流，该电流沿管线向其延伸方向流动，通过大地回到地线，构成回路。
同时，管线周围形成同样频率的交变电磁场，再在管线上方地面用接收机扫描接收这个交变电磁场，对管线进行定位、定深。
该种方法特点是发射机信号输出强、抗干扰性能好，是主要采用的方法之一。
2、夹钳法在无法将发射机信号输出端直接连在被测管线的情况下，可采用夹钳法。
工作时，将发射机信号施加于夹钳上，再将夹钳套在被测金属管线上。
夹钳相当于初级线圈，管线与大地形成的回路相当于次级线圈。
当发射机输出的交变电流在初级绕组中流动，环形磁场穿过管线回路时，便在管线中产生感应二次电流。
在管线密集区探测中，夹钳法是一种交叉影响小而有效的方法，一般适用于管径较细的管线。
3、感应法将发射机放在目标管线上方，由发射机线圈发出一个特定频率的交变电磁场，交变电磁场在管线上会耦合出一个同样频率的交变电流，电流沿管线向其延伸方向流动，同时在管线周围又形成同样频率的交变电磁场，然后用接收机在管线上方扫描接收这个二次场，对管线进行定位、定深。
4、地质雷达法利用脉冲雷达系统，连续向地下发射脉冲宽度为几亳微秒的视频脉冲，接收反射回来的电磁波脉冲信号。
管线探测仪的操作流程.DOC
管线探测仪的使用流程一．检测前的准备工作：暗管探测仪的工作原理如下图1所示，天线向下发射电磁波，当电磁波在土壤介质中传播遇到暗管时就会产生反射，反射波被接收天线接收到，随着水平距离的变化，在采集的图像中就会产生双曲线的典型数据。
通过其工作原理可以解读出以下信息，这也是暗管探测仪在检测前所要准备的工作：1． 暗管探测仪的天线必须横切暗管，才能够采集到有效数据。
所以在检测前首先推断暗管的走向并制定测线的位置，一般要求测线应在2条以上，这样不但可以确定暗管的走向，又可以排除干扰目标的影响。
必要时应布置网格测线。
2． 影响暗管探测仪的探测深度的最主要因素就是土壤的衰减量，电磁波在潮湿的土壤和粘土中急剧衰减，所以在一些较潮湿的环境下如潮湿的草地，我们建议在冬天进行检测。
因为冬天土壤较干燥并且冻土的衰减小，在这种环境下进行检测会取得较好的探测效果。
3． 暗管探测仪的天线为地面耦合天线，天线只有在紧贴地面的情况下才能够得到较好的检测效果，所以在检测前应平整被检测场地，其平整程度应能够使仪器平稳通过。
二．检测过程：LTD-2202暗管探测仪使用方便，简单易用，其检测步骤如下：1. 按照使用说明书，将暗管探测仪组装起来，开启主机的电源键，当采集界面打开后推动推车就可以进行检测。
2. 观察采集到的数据，当出现如图1所示的双曲线反应时即是管线，这时回退推车，当光标在双曲线顶点时，天线的中心位置就是管线的位置。
可以通过深度标尺确定暗管埋设深度。
针对贵单位现场环境特殊情况列出以下解决方案：1.在不平整草地作业可将仪器小车拆除改为手拉方式进行检测。
2.在较为特殊的地形下可搭接木板等非金属材料的平面物体，保证检测仪器顺利通过。
3.根据具体的场地环境制定特定的检测方案。
图1 暗管目标的雷达回波图象 Tx--发射天线 Rx —接收天线 天线运动距离 回波时间 目标深度 层状介质界面 暗管 偏平目标。
HDG6000地下管线探测仪的操作方法介绍
HDG6000地下管线探测仪的操作方法介绍地下管线的探测对于城市建设和维护至关紧要，而HDG6000地下管线探测仪是一款先进的设备，可以对各种管道进行高效而精准的探测。
本文将介绍HDG6000地下管线探测仪的操作方法，希望对大家在使用该设备时有所帮忙。
一、设备简介HDG6000地下管线探测仪是一款高精度的仪器设备，紧要用于探测地下各类管道。
它具有多项技术特点，如高频率电磁波、混合信号数字处理、多频率测量等，能够快速精准地探测到地下管道的位置、类型、深度等信息。
同时，该设备还具有多种功能设置，包括测距、自动定位、故障定位、管道类型识别等等。
二、设备操作流程步骤一：准备工作在使用HDG6000地下管线探测仪之前，需要进行一些准备工作。
1.先检查设备整体情形，确认仪器不受损坏或其他因素影响。
2.检查电池电量，以保证能够正常使用。
3.对设备进行校准，以保证测量结果精准牢靠。
步骤二：开机操作1.按下电源键，开启仪器。
2.依据需要选择测量功能，例如测距、自动定位、故障定位等等。
步骤三：测量操作1.先选择适当的参数设置，依据所需测量目标、环境等因素确定参数。
2.启动测量操作，设备会发出一段高频率电磁波，通过管道等介质的反射和传导，测量管道位置、深度和类型等信息。
3.依据测量结果进行判定和分析，确定管道的实在情况。
步骤四：结束操作1.在测量操作结束后，关闭仪器，存储数据。
2.对设备进行清洁和维护，以延长使用寿命。
三、注意事项在使用HDG6000地下管线探测仪时，需要注意以下事项：1.确保设备处于稳定状态，以保证测量结果精准性。
2.对设备进行正确的校准和设置，以确保测量结果的牢靠性。
3.避开在较强电磁干扰环境下使用该设备，以免影响测量精度。
4.操作人员应当具备确定的技术背景和专业学问，以确保正常操作和数据分析。
5.在测量过程中，应当注意安全，防止由于管道位置等特别因素造成人身损害。
四、总结HDG6000地下管线探测仪是目前市场上一款先进的管线探测设备，在实际使用中，其优异的测量精度和稳定的性能表现受到了广泛的认可。
地下管线探测仪使用方法
地下管线探测仪使用方法地下管线探测仪使用方法地下管线探测仪是一种专门用于探测地下管道、电缆等设施的仪器。
它可以通过电磁波、声波等方式，对地下设施进行无损探测，并能够确定其位置、深度、长度等信息。
本文将详细介绍地下管线探测仪的使用方法。
一、准备工作1.检查设备在使用地下管线探测仪之前，需要先检查设备是否完好。
检查包括：电源是否充足，各部件是否正常连接，传感器是否清洁无损伤等。
2.选择合适的天气和时间在使用地下管线探测仪时，需要选择合适的天气和时间。
避免在雨天或者强风天气中使用，以免影响数据采集的准确性。
3.确定探测区域确定好需要进行探测的区域，并将其标记出来。
这样可以方便操作人员进行定位和记录。
二、操作步骤1.打开设备并调整参数首先需要打开设备，并根据实际情况调整参数。
具体调整内容包括：频率、功率、灵敏度等。
2.选择探测模式地下管线探测仪有多种探测模式，如自动、手动、深度、方向等。
根据实际情况选择合适的探测模式。
3.开始探测将传感器放置在需要探测的区域，并开始进行数据采集。
在采集数据时，需要注意以下事项：（1）保持传感器与地面平行，避免出现偏差。
（2）保持传感器与地面的距离一致。
（3）保持传感器移动速度一致。
4.记录数据在采集完数据后，需要将数据进行记录。
记录内容包括：管道位置、深度、长度等信息。
可以使用笔记本电脑或者纸质笔记本进行记录。
5.分析结果对采集到的数据进行分析，确定管道位置和深度等信息。
如果需要进一步确认管道类型和尺寸等信息，则需要使用其他仪器进行检测。
三、注意事项1.操作人员应该具备相关专业知识和技能，避免误操作导致设备损坏或者数据不准确。
2.在使用过程中，应该注意安全问题。
避免操作人员和周围人员受到伤害。
3.在操作过程中，应该注意保护设备。
避免设备受到损坏，影响使用寿命。
4.在使用过程中，应该遵守相关法律法规。
避免违法行为导致不良后果。
总结：地下管线探测仪是一种非常实用的设备，能够帮助我们探测地下管道、电缆等设施。
地下管线测量中视观测法
地下管线测量中视观测法
地下管线探测的主要内容包括定位和测深。
定位的方法有连法（直接法、夹钳法）、感应法；测深方法有直接法、精确测探法。
1、直接法
直接法，就是利用管线出露部分，直接向管线充电，并通过改变接地或充电方向尽量让电流沿目标管线流动，此方法多用于金属管道类。
该种方法特点是发射机信号输出强、抗干扰性能好，是主要采用的方法之一。
2、夹钳法
在无法将发射机信号输出端直接连在被测管线的情况下，可采用夹钳法。
它利用专门的感应钳，使目标管线产生感应磁场，来达到探测的目的。
夹钳法适用于管径较细的管线。
3、感应法
将发射机直接放在被测管线上方，依靠发射机的自身感应传导信号。
在无法采用上述2种方法的情况下，可采用感应法。
其缺点是信号较分散、易被干扰。
地下管线探测的目的是更新并形成详实的地下管线资料，保护已有地下管线，防止施工时对管线造成破坏。
在进行地下管线探测时，应结合现场实际条件选择与之相应的方法进行探测，确保地下管线探测的精准度。
1.地下管线的探查
地下管线的探查主要针对明显的线点（主要有接线箱、变压器、消防栓、入孔井、窨井等附属设施）进行。
作业时将所有窨井逐一打开，一一测量管径、走向、管道位置、深度等直接数据，并对走向判断不清的管线进行查证。
2.地下管线的测绘
地下管线的测量可依据第一步地下管线的探查所绘制的草图进行。
内容主要包括以下几方面：
(1)建立地下管线测量控制网，为管线点联测和管线图测绘提供基础。
(2)进行管线点联测，确定管线点的坐标与高程。
(3)内业进行管线图的绘制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地下管线探测仪操作方法-注入法
DFGX-H地下管线探测仪工作的操作方法-钳夹法
现场工作安全第一，千万不要疏忽安全问题，使用DFGX-S地下管线探测仪一定要遵循严格的标准。
采用一些特殊的方法时，例如将发射机信号直接送入带电的电缆或将探头插入有高压的管道中时，只能有具有一定资格的人员来做。
管线仪常常会在交通繁忙的公路上使用，始终要谨慎从事。
安全第一！
注意：发射机有高电压输出（可能高达400Vpp），不要触摸被激发的导线！
钳夹法
钳夹作为重要的附件之一，用来将发射机的信号直接施加到目标管线上。
钳夹可在不中断供电的情况下安全地对带电电缆施加各种频率的信号而耦合信号却很小。
请注意，钳夹信号传输距离比直接连接信号的传输距离近。
为防止夹钳为接入发射机就启动信号发射，无谓地浪费电力，发射机在此模式下启动发射时先对接钳状态作检查，如检测到夹钳未接入时，屏幕显示告警，然后退回到准备状态。
把钳夹的插头插入发射机的输出插座。
用钳夹套住管线，要保证钳夹的钳口闭合，
然后接通发射机，将钳夹两侧的管线接好以保证信号能传输到管线上。
钳夹套在带有明显净电流的电力电缆上时，会有蜂鸣声或振动，这是正常的，不会危及仪器。
当钳夹套在电力电缆上时，不要触碰钳夹电缆上的外露插头。
尽管绝缘电缆没有真正的接地点，但只要钳夹两侧有适当长的一段加强芯被埋在地下或远方人为接地，也能追踪这条绝缘电缆。
5.1.5用接收机对目标管线进行定位
接收机对管线的路由探测可采用峰值模式。
开机默认的是峰值模式。
峰值法的精度和抗干扰能力远远高于谷值法，在定点定位工作中最常使用的是峰值法。
在路由查找开始之前，当发射机尚未发射信号时，应该先开启接收机对周围环境下的各频率点的背景噪声作一测量，它可和发射信号后的情况作一对比，既可决定发射信号的强度调节，又有助于迅速查找到路由。
5.1.5.1峰值模式
峰值模式接收机在目标管线的正上
方将得到最大（峰值）响应。
将接
收机机身面对准发射机，沿弧线绕
发射机行走，观察接收到的信号强
度，或者借助喇叭发出的声响来判
断，当某段出现了较大的信号值，
然后又跌落时，可以考虑到已接近管线路由。
此时原地旋转接收机，找出最大信号的方向，沿此方向继续搜索。
反复这种操作就可找到管线的路由。
在管线两侧
来回移动接收机，找出峰值响应点。
确定峰值响应的准确位置，在目标管线位置上作相应标记。
在峰值模式下接收机具有定向功能，当信号较强，离路由距离不远的地方，稳定的定向指示箭头将帮助探测人员更为迅速而准确地查找路由。
5.1.6 深度测量
当发射机信号施加管线上时，就可以对目标管线进行深度测量了。
测量过程中应注意以下事项：
只有单根管线上有很好的有源信号存在而无干扰时，准确的深度测量才有意义。
要求在邻近的其它管线上不能有明显的信号，目标管线必须是直的，而且10米以内没有T形支管（三通）。
此外，若发射机使用的是感应方式，当测试地点离发射机距离较近时可能会直接接收到发射机空中传来的信号，这时作深度测量时是无法得到准确结果的。
a. 应在管线的中段进行深度测量，探测的深度必须在测深范围内，这一点对大管径管线来讲是很关键的。
b. 不要在管线拐弯处或在T形支管附近进行深度测量，至少要离开拐弯处10米以上才能能得到最佳的精度。
c. 在有强烈干扰或部分发射机信号已耦合于邻近管线上时，深度测量是不准确的。
d. 测量深度时应避免用感应法施加信号，如果别无选择，则发射击机必须离开深度测量点至少30米远。
e. 若发射机信号正在向邻近管线传输，则应该用双端连接法将信号施加到目标管线上。
f. 埋深测量在结果变化较大时，可再按键，进入连续测量统计平均方式。
g. 测量埋深时，接收机左下角的信号数值应大于3000，并且数字波动较小。
5.1.
6.1直读法深度测量
直读法深度测量能作深达4.5米的深度测量。
该方法简单快捷，在无干扰的情况下有很高的测量精度。
但直读法有抗干扰能力较差的缺点。
首先用接收机对目标管线峰值和峰谷响应作定点定位。
如果两个位置不一致，则表示有干扰存在，重新施加发射机信号清除不需要的信号后再试一次，在两个信号响应一致的地方进行深度测量。
测量埋深时，将接收机放在管线正上方，机身面与管线成直角并与地面垂直，且贴近地面。
若周围环境没有干扰时，深度测量的精度可达5%。
但是，探测人员不可能知道条件是否始终是合适的，因此，应采用下面的方法来作进一步核实。
检查管线走向是否直的，至少在测量点两边5米范围内应是直的。
检查信号在10米范围内是否稳定，若稳定就在原来的测量点两边作深度测量。
检查在目标管线3米或4米距离是否存在载有强信号的邻近管线。
这是深度测量中产生误差最常见和最严重的原因。
邻近管线中的强信号甚至会引起50%的误差。
在稍微离开管线定位位置的几个点上分别作深度测量。
测量值最小的那一点的深度读数最精确。
