广电EPON培训
《EPON技术培训》课件
2
ODN
光分配器(ODN, Optical Distribution Network)，传输OLT信号到ONU，同时把 ONU信号返回OLT。
3
ONU
光网络单元(ONU, Optical Netwo rk Unit)，是用户的终端设备，链接家庭或企业 计算机网络。
光纤接入网络的优势
1 高速连接
2 稳定可靠
光衰与光功率控制
EPON中的光模块通过控制光衰 来实现信号的调节，保证传输 质量，同时通过光功率控制算 法，实现光模块和ONU之间的 能量互补。
数据帧格式
EPON的数据封装采用GEM协议， 通过PON层协议，实现OLT和 ONU之间的通讯。
ONU 的功能及其实现
1
ONU的认证方式
2
OLT通过单向消息协商，向ONU发出出示
EPON的发展历程
1980年代，由于以太网的快速发展，人们开始思考 如何将以太网技术应用于光纤接入网。
1995年，IEEE发布了第一个EPON标准，SC/PC连接 器成为标准接口。
2004年，IEEE进一步完善了EPON协议，性能大幅 提升，应用范围扩大。
EPON系统的基本构成
1
பைடு நூலகம்
OLT
光线路终端(OLT, Optical Line Terminal)，是EPON系统中的核心设备，负责光纤 的光电转换。
EPON技术培训
本次EPON技术培训PPT课件将介绍EPON的发展历程、系统构成、技术原理及 应用场景，让你深入了解这种高速光纤接入网络技术。
什么是EPON技术
定义
EPON，即乙太网(Passive Op tical Netwo rk)，是一种基于光纤接入的局域网技术。
EPON、GPON在广电网络中的应用

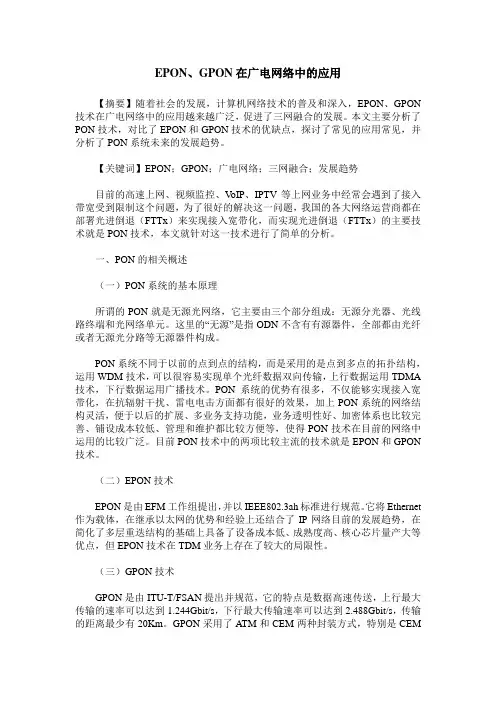

EPON、GPON在广电网络中的应用【摘要】随着社会的发展，计算机网络技术的普及和深入，EPON、GPON 技术在广电网络中的应用越来越广泛，促进了三网融合的发展。
本文主要分析了PON技术，对比了EPON和GPON技术的优缺点，探讨了常见的应用常见，并分析了PON系统未来的发展趋势。
【关键词】EPON；GPON；广电网络；三网融合；发展趋势目前的高速上网、视频监控、V oIP、IPTV等上网业务中经常会遇到了接入带宽受到限制这个问题，为了很好的解决这一问题，我国的各大网络运营商都在部署光进倒退（FTTx）来实现接入宽带化，而实现光进倒退（FTTx）的主要技术就是PON技术，本文就针对这一技术进行了简单的分析。
一、PON的相关概述（一）PON系统的基本原理所谓的PON就是无源光网络，它主要由三个部分组成：无源分光器、光线路终端和光网络单元。
这里的“无源”是指ODN不含有有源器件，全部都由光纤或者无源光分路等无源器件构成。
PON系统不同于以前的点到点的结构，而是采用的是点到多点的拓扑结构，运用WDM技术，可以很容易实现单个光纤数据双向传输，上行数据运用TDMA 技术，下行数据运用广播技术。
PON系统的优势有很多，不仅能够实现接入宽带化，在抗辐射干扰、雷电电击方面都有很好的效果，加上PON系统的网络结构灵活，便于以后的扩展、多业务支持功能，业务透明性好、加密体系也比较完善、铺设成本较低、管理和维护都比较方便等，使得PON技术在目前的网络中运用的比较广泛。
目前PON技术中的两项比较主流的技术就是EPON和GPON 技术。
（二）EPON技术EPON是由EFM工作组提出，并以IEEE802.3ah标准进行规范。
它将Ethernet 作为载体，在继承以太网的优势和经验上还结合了IP网络目前的发展趋势，在简化了多层重迭结构的基础上具备了设备成本低、成熟度高、核心芯片量产大等优点，但EPON技术在TDM业务上存在了较大的局限性。
EPON+ONU基础知识培训
（2）电缆分配网
二、ONU和EOC局端安装
• ONU、EOC局端和光接收机安装在设备综合箱 里。二级交接箱到设备综合箱有四根光芯，圆 头尾纤接光接收机，一主一备。方头尾纤接 ONU，一主一备。 • 安转完成后登记好ONU和EOC局端的MAC地址， 以供网管上机使用。
1、某广电EOC+ONU实物图
康特EOC终端安装
端口定义
数字电视信号 输出
数字电视信号和数据上 网信号混合后混合RF信 号的输入接口。
1口为高清互 动点播信号 的输出端口
2口为宽带上网信号 的输出端口
康特EOC终端各端口的线路连接方法
1、IN端口：用于连接用户端RF信号源，常见信号来源为用户终端盒， 只需用RF-5线将IN端口与用户终端盒连接即可；也可以将RF信号来线 直接连接到IN口。 2、OUT端口：用于连接用户端机顶盒，只需用RF-5线将TV端口与机顶 盒RF接口连接即可。 3、LAN口：1口用于连接高清机顶盒以太网口，只需用以太网线将1口 与高清机顶盒以太网口连接即可；2口用于连接用户端上网计算机， 只需用以太网线将2口与用户端计算机网口连接即可。
• （11）、用户电脑拨号不能正常上网，显示676 • 1)、系统自带的PPPOE拨号协议正在被使用，需断开正在连接 的PPPOE链接或重新启动电脑即可。 2)、客户端非正常下线， 再次拨号时会出现此提示，建议等待5分钟后再拨号，等系统自 动释放用户帐号后即可正常登陆。 3)、修改网卡物理地址 如果 通过上述方法而故障仍然没有解决，那就要考虑网卡物理地址 的原因了，一般是地址池满或者网卡物理地址被盗用所造成的， 而大多数出现错误676的用户，其原因都是网卡物理地址所引起， 所以这种方法对于大多数错误676是最有效的解决办法。 • 注意:由于目前服务器模式设置.如果拨号3次都是连接上不.显示 除651以外的代码反馈.应停止第4次拨号.关闭猫的电源等待5分 钟后再拨号..因为第4次拨号后就会显示651了.会锁死终端(猫)的 拨号功能,如果已经被锁死后.最好关闭猫的电源多等待一会时间 一般超过5分钟后再试.或者更换新的终端(猫)拨号!
广电网络中EPON技术的应用
Ｆ ｉ ｒ ｓ ｔ Ｍ ｉ ｌ ｅ 会 议 上 ，加 速 了 Ｅ Ｐ Ｏ Ｎ的标 准
主要的开发方 向和应用重点。
２ Ｅ Ｐ ＯＮ的 网络结构 及工作原理
（ 无 源 分光 器 ）连接 ， Ｐ Ｏ Ｓ 是一 个 简单 Ｆ ＇ １ ３ ＂ Ｂ ＋ Ｃ ｂｌ ａ ｅ 和Ｆ Ｔ ｒ Ｂ ＋ Ｌ Ａ Ｎ等 方式 接入用
与 其 合 为 一 体 。Ｐ Ｏ Ｓ（ Ｐ ａ ｓ ｓ ｉ ｖ ｅ Ｏ ｐ ｉ ｔ ｃ ａ ｌ 光器分 配到 Ｐ Ｏ Ｎ上 的所有 Ｏ Ｎ Ｕ单元 。在 Ｓ ｐ ｌ ｉ ｔ ｔ ｅ ｒ ）是无源光纤分 支器 ，是一个连接 上行方 向，来 自各个 Ｏ Ｎ Ｕ的多种业 务信
Ｅ Ｐ Ｏ Ｎ技术优点 主要表现在 ：
与其它 Ｐ Ｏ Ｎ技 术 一 样 ，Ｅ Ｐ Ｏ Ｎ技 术 Ｏ Ｌ Ｔ Ｐ Ｏ Ｎ端 口下最多可以连接的 Ｏ Ｎ Ｕ数
采用 点到 多点 的用户 网络拓 扑结构 ，利 量 与设 备 密切 相关 ，一 般是 固定 的。在 源分光器 ，并将 Ｏ Ｎ Ｕ移至用 户的办公室 用光纤 实现 数据 、语 音 和视频 的全业 务 Ｅ Ｐ Ｏ Ｎ系统 中 ，Ｏ Ｌ Ｔ到 Ｏ Ｎ Ｕ间 的距离 最 或家 中，是 真正 全透 明 的光 纤 网络 ，它 接人 的 目的。一个 典型 的 Ｅ Ｐ Ｏ Ｎ系统 由 大可达 ２ ０公里。
贵州广电双向网培训课程及内容(讲师 )
侦听组播配置
0.5
0.5
5116-02 EPON系列设备常用测试方法、上机
语音测试
数据测试
0.5
0.5
5116-02 EPON系列设备常用命令行培训、上机
OLT常用命令
FTTH ONU常用命令
FTTB ONU常用命令
FTTN ONU常用命令
0.5
0.5
5116-02 EPON系列设备日常维护
2.2
掌握设备的基本原理
各种设备类型、设备特点及组网方式；
掌握基本业务配置的方法和网管的安装方法；
掌握设备的升级方法和日常基本维护。
熟悉组播的原理及配置方法；
了解基本命令行配置方法
2.
15个工作日，其中理论讲授5.5天，上机操作8.5天，考试答疑1天
2.4
表格75116-02EPON系列设备中级工程师培训课程
15
高级
在中级基础上新增如下内容：
掌握pppoe数据包分析方法，能够根据抓包基本定位故障原因；熟悉语音协议标准，并掌握协议包分析方法，能够根据抓包基本定位故障原因；
20
表格25516-01 EPON系列设备工程师培训课程清单
课程名称
培训类型
培训目标
培训时长（工作日）
5516-01 EPON系列设备工程师培训
设备运行环境
光路注意事项
故障处理流程
0.5
5516-01 EPON系列设备综合上机
操作实习
4
考核、答疑
理论考试，上机考试
0.5
0.5
合计
6
9
表格95516-01GPON系列设备中级工程师培训课程
课程名称
知识点
综合业务装维培训资料(EOC+ONU)
广电网络分公司综合业务装维培训资料（EPON+EOC）二〇一四年一月十五日目录一、基本知识 (3)二、ONU和EOC局端安装 (4)三、EOC终端安装 (8)1、广达有线EOC终端安装 (8)2、康特无线EOC终端安装 (10)四、计算机上网配置 (16)1、Windows xp 系统PPPOE拨号流程 (16)2、Windows 7系统PPPOE拨号流程 (22)4、数据业务中的常用的两个命令与几个地址： (27)五、常见故障及处理 (28)1、信号检测: (28)2、线路故障的判断和处理 (30)3、EOC终端(猫)故障检测和处理 (32)六、网线的制作 (35)七、高清互动点播操作 (43)一、基本知识１、ＥＰＯＮ技术采用点到多点的无源光网络结构，利用光传输技术实现数据、语音和视频等全业务接入。
ＥＰＯＮ系统采用单纤波分复用技术，下行中心波长１４９０ｎｍ，上行中心波长为１３１０ｎｍ。
２、ＥＯＣ工作围７.５—６８ＭＨｚ3、工作指标（1）光传输网络（2）电缆分配网（3）EOC工作频段网络指标二、ONU和EOC局端安装ONU、EOC局端和光接收机安装在设备综合箱里。
二级交接箱到设备综合箱有四根光芯，圆头尾纤接光接收机，一主一备。
方头尾纤接ONU，一主一备。
安转完成后登记好ONU和EOC局端的MAC地址，以供网管上机使用。
1、EOC+ONU简介（1）、[烽火的ONU]（2）、[康特EOC] 1.正常是绿灯常亮2.如果绿灯闪烁就是光信号低于临界值如果这亮红灯.那就是没有数据光信号或者光功率太低LAN1口,都使用此接口连接EOC 局端PON口.这个就是数据光纤的接口.都是蓝色的方头尾纤电源插孔电源开关（3）、[广达EOC]电视+数据信号输出口电视信号输入口数据配置口上联口(和ONU之间的连接口)配置口电视+数据信号输出口上联口(和ONU之间的连接口)电视信号输入口EOC 局端2、 EOC+ONU 的安装拓扑图：实物连接图：光接收机（TV ）ONU （Data ）EOC 局端光纤 五类线 电缆线电视光号数据光信号信号走向为：1550光接收机接收广播电视信号，ONU接收数据信号，经EOC局端混合后，再传输到用户端。
EPON+EOC演示稿(技术部)
APON二层采用的是ATM封装和传送技术，因此存在带宽不足、技术复杂、价格高、 承载IP业务效率低等问题，未能取得市场上的成功。
为更好适应IP业务，第一公里以太网联盟（EFMA）在2001年初提出了在二层用以太网 取代ATM的EPON技术，IEEE802.3ah工作小组对其进行了标准化，EPON可以支持 1.25Gbit/s对称速率，随着光器件的进一步成熟，将来速率还能升级到10Gbit/s。由于其将 以太网技术与PON技术完美结合，EPON成为了非常适合IP业务的宽带接入技术。
图2
菏泽广电网络公司员工技术培训
• EPON技术简介
EPON的优点
EPON的优点主要表现在以下几个方面：
• 成本低，维护简单，容易扩展，易于升级。EPON结构在传输途中不需要电源，节省电 力，容易铺设，不占用小区机房，无需任何有源光模块，长期运营成本和管理成本的节省 很大。 • EPON系统这种无源点对多点的光网络和原有广电HFC网络中的光网络完全类似。在光 纤到楼道的布局方式中可以多个楼道共用一芯主干光纤，并且可以根据用户的实际地理分 布情况和用户数灵活分光布纤，接入大量用户，大量节省主干光纤。 • EPON系统是面向未来的技术，完全基于以太网标准协议802.3ah，模块化程度高，扩展 容易，投资回报率高，是日后向全IP网络过渡的一个很好的选择。 • 上下行数据都在同一芯光纤传输，完全解决双向传输问题，提供高对称带宽。EPON目 前可以提供上下行对称的1.25Gbit/s的带宽。 • 带宽分配灵活，服务有保证。对带宽的分配和保证都有一套完整的体系。EPON可以通 过DBA(动态带宽算法)、DiffServ、PQ/WFQ、WRED等来实现对每个用户进行带宽分配， 并保证每个用户的QoS。
菏泽广电网络公司员工技术培训
广电EPON培训
运营商接入业务传统点对点实现
缺陷
IP 城域网
光纤收发器
汇聚交换机
• 浪费光纤资源 • 设备数目多、难以 维护 • 网管弱
… …
住宅用户接入 商业区
…
写字楼
运营商接入技术比较
DSL
N 对双绞线
CO
<5km FTTB+LAN
Curb switch
N个用户
距离<5KM/速率<10M 存在串扰 选线率低 1根光纤 N 对收収器 故障点多，难维护
转发方式
单播 单播 单播 单播
带宽要求
2M 512K~1.5M ≥384K 10~100K
政企客户接入
专网
10~100M
双向网络必然向多业务承载发展，盘活网络资源，实现网络增值； 网络向视频属性发展，需要提供充足的带宽，并能够保证服务质量。
双向网络新要求乊网络管理问题
IP城域网
维护中心
VLAN配置 • 配置太繁：配置 工作量更大，效 率低
• 1个PON口 • 无风扇，低功耗 • AC220V输入 •铁壳/塑壳
ONU P1006-2FXS
• 4个FE口固定配置， • 1个PON口 •2个FXS（voip） • 无风扇，低功耗 • AC220V输入
•无风扇，低功耗
• AC220V输入
P1004A P1001/P1501 P1006-2FXS
ONU P2016
• 16个FE口固定配置，
• 1个PON口 • 无风扇，低功耗 • AC220V输入
ONU P2024/2124
• 24个FE口固定配置， • 1个/2个PON口 •无风扇，低功耗 • AC220V输入
10 EPON设备常见故障处理
接地线较长 ，盘在机柜 内，建议剪 断安装
两个不同的 接地保护线 接在同一个 接地螺栓上
设备工作环境会有 很多地方需要接地 保护，所有接地保 护应该接在铜排上 不同的螺柱上，注 意需要添加垫片。
持相应功能。
– 如果ONU支持不同工作模式，检查ONU的工作模式，必要的话重 新设置工作模式。
6. ONU光模块损坏;
7. ONU光模块接收灵敏度过低; 8. ONU其它故障;
单个ONU异常 的处理建议
1. 2. 3. 检查是否启用了硬件认证： 硬件认证启用后，不会自动发现ONU，缺省 不会配置硬件认证； 检查或更换支路光纤，光纤接口，光分离器等器件； 测试OLT处下行光功率，看是否过高或过低：如果下行光功率过低，可 能光模块发光强度过低；如果下行光功率过高，有可能是OLT发光强度 太高，需要更换OLT PON口光模块； 测试ONU处下行光功率，看是否过高或者过低：如果下行光功率过低， 可能是光路衰减过大，需要对光路进行检查；如果下行光功率过高，有 可能是OLT发光强度太高或者分光比比较低，要增加衰减； 检查OLT的MAXRTT设置：如果怀疑是光纤过长，可以把MAXRTT调整 大一些看能否发现ONU。如果调大了后，能发现ONU，可使用测距命令 测试一下ONU的距离，一般MAXRTT 缺省为20公里，通过上述方式发现 ONU距离超过20公里，还是应调整和缩短光路，不建议超出标准距离使 用，以免不稳定； 更换ONU光模块； 更换ONU；
数据宽带业务技术培训
1.EPON常见故障分类
2.EPON故障处理思路
广电宽带EPON技术培训
广电宽带EPON技术培训概述随着信息技术的迅速发展，网络已经成为人们日常生活和工作中不可或缺的一部分。
而EPON技术（Ethernet Passive Optical Network）作为一种新型的宽带接入技术，已经逐渐成为了网络接入方式的主流之一。
在广电宽带领域，EPON技术更是成为了推动宽带接入的关键技术之一。
因此，对EPON技术进行深入的培训和学习，对于从事广电宽带行业的技术人员来说至关重要。
EPON技术概述EPON技术是一种基于以太网协议的被动光网络技术，它利用光纤作为传输介质，在光线路路段上不需要使用分配器，通过接入网交换机和用户端设备之间的光纤光衰减器进行光信号的调制解调来实现用户接入。
EPON技术具有带宽大、传输距离远、抗干扰能力强等优点，因此在广电宽带领域得到了广泛的应用。
EPON技术培训内容1. EPON技术原理和架构对EPON技术的原理和架构进行深入的学习，包括EPON网络的拓扑结构、光线路路段的构成、OLT（Optical Line Terminal）和ONU（Optical Network Unit）之间的通信原理等内容。
通过深入学习EPON技术的原理和架构，可以更好地理解EPON网络的工作原理和技术特点。
2. EPON技术标准和规范对EPON技术的相关标准和规范进行学习，了解EPON技术的相关技术标准和规范对于制定EPON网络方案和解决实际问题非常重要。
同时，了解EPON技术标准和规范对于争取EPON网络建设和维护的资质也非常重要。
3. EPON网络规划和设计学习EPON网络的规划和设计方法，包括EPON网络的接入网规划、光线路路段的布局设计、OLT和ONU的规划等内容。
通过学习EPON网络规划和设计，可以更好地掌握EPON网络的建设和维护技术，提高EPON网络的建设和维护水平。
4. EPON网络设备的配置和管理学习EPON网络设备的配置和管理方法，包括OLT和ONU的配置管理、光线路路段的检测和维护、故障排除和修复等内容。
广电宽带维护培训
10
光纤接入（大客户互联网专线） 光纤接入（大客户互联网专线）
11
目 录 一、宽带网络介绍 二、广电宽带网络结构 三、故障判断及处理 四、错误代码
12
二、广电宽带网络
PON(无源光网络 ： 无源光网络)： 无源光网络 东莞用于宽带接入的PON技术主要有： EPON，GPON。 技术主要有： 东莞用于宽带接入的 技术主要有 ， 。 EPON只是 只是ADSL的一种传输方法，它跟 的一种传输方法， 传输一样， 只是 的一种传输方法 它跟ADSL传输一样，就是把宽 传输一样 带信号前移。 带信号前移。 DSL和LAN是目前中国宽带的两种主要接入方式。但DSL的距离限 是目前中国宽带的两种主要接入方式。 和 是目前中国宽带的两种主要接入方式 的距离限 制挡住了大量的客户，传统的LAN技术也难以灵活地提供和保证用户 制挡住了大量的客户，传统的 技术也难以灵活地提供和保证用户 的带宽。采用EPON技术，不仅可以通过无源传输网络直接连接到服务 技术， 的带宽。采用 技术 区域，再进行DSL或LAN扩展，从而为大范围用户提供服务，而且可 区域，再进行 或 扩展，从而为大范围用户提供服务， 扩展 以集中进行管理和带宽分配。 以集中进行管理和带宽分配。 EPON的优点主要表现在： 的优点主要表现在： 的优点主要表现在 (1)成本低，维护简单，容易扩展，易于升级; (2)提供非常高的带宽; (3)服务范围大; (4)带宽分配灵活，服务有保证。
9
宽带网络介绍(续 光纤接入方式 宽带网络介绍 续)--光纤接入方式
光纤到家（FTTH）是长远的发展方向和最终的接入网解 光纤到家（ ） 决方案 。 光纤接入是指局端与用户之间完全以光纤作为传输媒体 是一种理想的宽带接入方式， ，是一种理想的宽带接入方式，可以很好的解决宽带上网 的问题，速度快、障碍率低、抗干扰性强。但是， 的问题，速度快、障碍率低、抗干扰性强。但是，出于出 口带宽的限制，如果路线上的用户数量急增， 口带宽的限制，如果路线上的用户数量急增，会导致网络 接入的速度陡降，局部掉线是经常碰到的问题。 接入的速度陡降，局部掉线是经常碰到的问题。 企事业单位多采用光纤接入互联网， 企事业单位多采用光纤接入互联网，可以根据内部需要 组建局域网。 组建局域网。
采用EPON技术建设临海市广电城域网
有线电视技术
3 E P O N 应用原理
与其它 PON（无源光网络） 技术一样， E PON 技术 采用点到多点的用户网络拓扑结构， 利用光纤实现数 据� 语音和视频的全业务接入的目的�
E T254 （ON U ） �S1516E（楼道交换机） 模式， 采用该方 E PON 的系 统 结 构如 图 1 所示 � 一 个典 型 的 式的好处是机房端的网管对楼道交换机和终端用户 � � � E PON 系统由 OL T� ON U� POS 组成 � OL T 的控制力大大加强， 并能在实际工作中给予现场维修 � � � � � � � � � � � � � � � � （O L T ） 放在中心机房， ON U （O 人员技术支持， 帮助他们排除故障 � 而且能对该小区 � � � N U ） 放在用户设备端附近或与其合为一体 � 下的业务 V LA N 进行更细化的管理， 控制广播报文的 � � � � � � � � � � � � � � � POS （P O S ） 是无源光纤分 支器， 是 数量� 缺点是 S1516E 楼道交换机采用的是 H 3C 公司 一个连接 OL T 和 ON U 的无源设备， 它的功能是分发 私有的 A G M P 协议， 其他厂家的楼道交换机无法对它 下行数据， 并集中上行数据�E PON 中使用单芯光纤， 进行替代� 造成我们对于厂家过度依赖， 从而缺失价 � � 在一根芯上传送上下行两个波 （上行波长： 1310 ， 格上的话语权� � � 下行波长： 149 0 ， 另外还可以在这个芯上下行叠加 对于 E PON � 有源 E C 的方式， 我台采 用的是 1550 的波长， 来传递模拟电视信号） � H 3C ON U+雷科通的 E C 方式 � 雷科通的有源 E C 是采用 W F 降频技术来实现的，工作频带在 1G H 左右� 该技术的特点是协议成熟， 用户的带宽有保证 OLT 既是一个交换机或路由器， 又是一个多业务 提供平 台，它 提供面 向无 源光纤 网络的 光纤接 口
EPON学习指南
EPON学习指南目录第一章:EPON技术原理 (3)第一节：PON技术简介 (3)第二节：EPON技术 (5)多点控制协议-MPCP (6)EPON传输原理 (7)EPON层次模型 (8)MPCP子层 (9)EPON的物理层（RS子层、PCS子层、PMA子层、PDM子层） (9)PCS子层 (10)FEC子层 (11)PMA子层 (11)PMD子层 (11)小结 (12)EPON数据链路层的关键技术 (13)EPON数据链路层的关键技术 (13)EPON的QoS问题 (15)1. 安全性 (16)2. 业务区分 (16)第三章EPON产品与应用 (17)第一节 EPON产品介绍 (17)OLT主机(S7502/S7503/S7506/S7506R) (17)EPON设备组成（ONU设备） (18)EPON设备组成（ONU设备） (19)EPON设备组成（POS设备） (21)第二节典型应用 (22)EPON运营商组网应用 (22)EPON行业组网应用 (22)FTTH解决方案 (23)小区接入FTTB解决方案 (23)商务楼宇FTTB解决方案 (24)IPTV(组播)解决方案 (24)EPON广电解决方案一 (25)EPON广电解决方案二 (25)EPON广电解决方案二（续） (26)网吧一条街解决方案 (26)边远地区解决方案 (27)边远地区解决方案二 (27)视频监控解决方案 (28)第一章:EPON技术原理第一节：PON技术简介无源光网络（PON, passive optical Network) 用来解决现在用户对接入带宽的需求迫切，传统ADSL为主的接入方式，难以满足用户高带宽，双向传输能力以及安全性方面的要求。
由于光纤的传输距离远，抗干扰能力强，容量大能优势，光纤逐渐成为接入网传输介质的首选。
PON的组成结构：PON由三部分组成：●光线路终端（OLT-Optical Line Terminal）●光网络单元(ONU-Optical Network Unit ),●和无源分光器(POS-Passive Optical Splitter )PON结构的特点：PON是一各种非对称，点到多点（P2MP)结构，OLT和ONU所扮演的角色不同，OLT相当于Master的角色，ONU相当于Slave（奴隶）的角色.优点1：是大量节约光纤，大量节约光收发器。
PON基础培训教材
需要6个 占用256芯资源
占用256芯资源
网管 用户端
从局端到用户端统 一综合网管
各种型号的ONU根 据用户需求选择
光电转换器无法网管，6台汇聚交换机 需要分别登录管理，不同的产品有不同 的管理界面
光电转换器
➢ PON 接入拓扑图
EMS PSTN
Video Server
占用光交接箱ODF容量
占用城域网交换机端口 干线光缆、配线光缆、 管线资源 引入光缆
按照1：64分光比设 计仅仅占用4端口
A面占用4芯，B面 占用4芯
仅仅只占用一个
按照1：64分光比设 计仅仅占用4芯资源
占用256芯资源
光电转换器（单纤）点对点 256个光电转换器插卡、48口汇聚交换 机6台 256个光电转换器插卡需要16个插框占 48U，6台汇聚交换机占6U，共需要 54U的空间 占用256端口
IPTV VoIP Internet
OLT
ONU DSLAM
社区机房
ONU DSLAM 机房
企业A
ADSL MODEM
支持ADSL接 入设备下移
密集商务楼
智能楼宇 企业B
ADSL MODEM
➢ PON 典型应用 -光纤到户
IPTV VoIP Internet
OLT
10km/1:64
20km/1:32
✓ GPON: 用复杂的方式为全部的业务提供完美的功 能和性能的支持
国际标准 国内标准
EPON
IEEE 802.3ah，已批准 标准制订工作已完成
GPON
ITU G.984 标准制订工作刚开展
传输速度 业务支持能力 数据封装方式 系统成熟度
EPON在广电网络中的应用
3、入户方案考虑因素
举例说明：
用户数及其结构分布
楼栋和机房的供电方式 工作环境
3幢180户的住宅楼
机房220V交流供电，光纤到户 南方气候
用户需求
业务接入方式 目前网络存在的安全问题
保证每户30M带宽
数据业务和VOIP业务 …. 统一集中网络管理
网管方式
……
1#楼 60户
5）更好的QoS。系统没有双向HFC+Cable Modem的回传噪声缺陷。此外，EPON具有同时 传输TDM、IP数据和视频广播的能力，其中 TDM和IP数据采用IEEE802.3以太网的格式进 行传输,辅以电信级的网管系统,足以保证传输质 量。使得CATV运营商可以开发宽范围的、灵活 多样的服务产品来增加收入，增强CATV运营商 的市场竟争力。 6）EPON可以平滑地过渡到FTTH EPON系统中的ONU可以是多用户型、 也可以是单用户型。单用户型的情况就是光纤到 用户（FTTH）。
IP
楼道交换机 :光纤收发器
:L2SW交换机
(ONU)
M3000 H300
(OLT)C1000
单芯光纤
分路器
城域机房
2、EPON网络结构
1xn 分光器 ONU ONU ONU ONU ONU OLT ONU ONU ONU (n)1x2 分光器 OLT OLT 主用 备用 2xn 分光器 ONU ONU ONU 光纤环路 ONU OLT
下行传输原理图：
3）EPON上行方向 上行采用时分多址接入（TDMA）， 系统在进行测距和时延补偿后，OLT根据 一定的原则将不同的时隙分配给各个ONU， 每个ONU的上行信号再进入光分配器的共 用光纤，正好占据分配给它的一个指定时 隙，以避免不同ONU上传的数据发生相互 碰撞干扰。原理如图：
电子教案-广电网络工程(张庆海) PPT6-10EPON系统的安装
《广电网络工程综合实训》 课程
EPON系统设备的安装
主讲： 张庆海
目录
01 设备固定 02 接地 03 电源连接 04 模块安装 05 设备配置环境的搭建 06 光设备的连接
1.设备固定
第一步：安装前先做好准备工作，要求设备安装场 所环境符合要求，做好安全供电和接地等工作。 确认机柜已被固定好，机柜内OLT的安装位置已经 布置完毕，机柜内部和周围没有影响安装的障碍 物。要安装的OLT已经准备好，并被运到离机柜较 近、便于搬运的位置。
第一步：取下OLT设备的机箱接地螺钉。 第二步：将随机所带的交换机机箱接地线的接线端子套在机箱接地螺钉上。 第三步：将第一步中取下的接地螺钉安装到接地孔上，并拧紧。 第四步：将接地线的另一端接到为交换机提供的接地条上。
3.电源连接
电源模块前面板带有防电源插头脱落支架和电源指示灯， 第一步：将位于电源前面板左侧的防电源插头脱落支架朝右扳。 第二步：将随机所带的交流电源模块电源线插入电源模块的插座上。 第三步：将防电源插头脱落支架朝左扳，卡住电源插头。 第四步：将电源线插入为提供电源的插座上。
第三步：用旋具拧紧模块上的安装螺钉，固定模块。
5.设备配置环境的搭建
• 串口维护方式： • 维护终端通过串口连接与设备主控板的控制台通信，实现设备的操作和维护。
• 网口维护方式： • 带内模式（维护终端通过设备业务上行网口与设备主机通信） • 优点：组网灵活，不用附加设备，节约用户成本。 • 缺点：业务通道发生故障的时候，无法开展维护工作。 • 带外模式（维护终端通过设备主控板的ETH网口与设备主机通信） • 优点：提供更可靠的设备管理通路，在被管设备故障时能及时定位网上设备信息。 • 缺点：需要另外提供设备组网，提供与业务通道无关的维护通道。
