单层工业厂房的组成
单层工业厂房的结构组成概述
单层工业厂房的结构组成概述单层工业厂房是指只有一层楼的工业建筑物，其结构组成主要包括地基、地板、柱、梁、屋面和墙体等。
首先，地基是承载工业厂房整体结构的基础。
地基通常采用混凝土浇筑，以确保工业厂房的稳定和安全。
地基的设计和施工应根据地质条件和负荷要求进行，以确保工业厂房具有足够的承载能力。
其次，地板是工业厂房的承载面。
地板通常采用混凝土浇筑，以满足对重型设备和机械的承载要求。
地板的厚度和强度应根据工业厂房的使用要求和设备负荷进行设计，以确保地板的稳定和耐久性。
柱是工业厂房的主要承重结构。
柱通常采用钢结构，通过梁和柱之间的连接来传递负荷。
柱的设计应根据工业厂房的跨度和负荷要求进行，以确保柱的稳定和承载能力。
梁是连接柱和屋面结构的水平承重构件。
梁通常也采用钢结构，通过连接柱和墙体的螺栓来传递负荷。
梁的设计应根据工业厂房的跨度和负荷要求进行，以确保梁的稳定和承载能力。
屋面是工业厂房的覆盖物，起到保护建筑物内部设备和机械的作用。
屋面通常采用金属材料，如钢板或铝板，以确保其耐久性和防水性能。
屋面的设计应根据工业厂房的跨度、风载和雨水排放要求进行，以确保屋面的稳定和防水性能。
墙体是工业厂房的围护结构，起到隔热、隔音和保温的作用。
墙体通常采用混凝土或金属材料，以满足对环境保护和节能要求。
墙体的设计应根据工业厂房的外部环境和使用要求进行，以确保墙体的稳定和耐久性。
除了上述主要结构组成外，单层工业厂房还包括门窗、天窗、通风设施和消防设备等。
门窗通常采用金属或玻璃材料，以提供必要的出入口和采光条件。
天窗用于增加自然采光和通风效果。
通风设施和消防设备用于提供员工的舒适和安全。
总之，单层工业厂房的结构组成主要包括地基、地板、柱、梁、屋面和墙体等。
这些结构组成相互配合，共同承载和保护工业厂房的整体结构和设备。
在设计和施工过程中，应根据工业厂房的使用要求和负荷要求进行精确计算和合理布置，以确保工业厂房的稳定、安全和耐久。
在单层工业厂房的结构组成中，还有一些其他重要的组成部分和设施，包括屋面排水系统、电气系统和消防系统等。
单层工业厂房介绍baom
1屋面板；2天沟板；3天窗架；4屋 架； 5托 架；
6吊车梁；7排架柱；8抗风柱；9基 础；10连系梁；
11基础梁；12天窗架垂直支撑；13屋架下弦横向水平支撑； 14屋架端部垂直支撑；15柱间支撑
(一) 屋盖结构
分类： 无檩体系 有檩体系 1、无檩体系：当大型屋面板直接支承(焊牢)在屋架或屋面

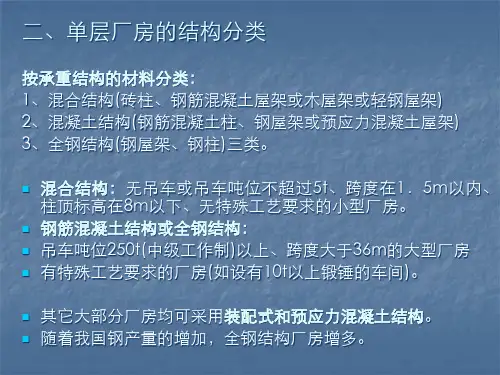

二、单层厂房的结构屋架或轻钢屋架) 2、混凝土结构(钢筋混凝土柱、钢屋架或预应力混凝土屋架) 3、全钢结构(钢屋架、钢柱)三类。
混合结构：无吊车或吊车吨位不超过5t、跨度在1．5m以内、 柱顶标高在8m以下、无特殊工艺要求的小型厂房。
③防震缝
作用：减轻厂房震害而采取的措施之一。 平面、立面复杂，结构高度或刚度相差很大，厂房侧边
布置附属用房(如生活间、变电所、炉子间等)时，应设置防 震缝。 设置：防震缝应将上部结构和基础都完全分开， 宽度：在厂房纵横跨交接处100～150mm，其它情况50～ 90mm。 地震区的厂房，其伸缩缝和沉降缝均应符合防震缝的要求。 一般情况下，应考虑将三种“缝”在一个位置设置，同时满 足三种缝的要求，即“三缝合一” 。
钢筋混凝土结构或全钢结构： 吊车吨位250t(中级工作制)以上、跨度大于36m的大型厂房 有特殊工艺要求的厂房(如设有10t以上锻锤的车间)。
其它大部分厂房均可采用装配式和预应力混凝土结构。 随着我国钢产量的增加，全钢结构厂房增多。
按承重结构的型式分类：
1、排架：排架结构由屋架(或屋面梁)、柱和基础组成，柱与 屋架铰接，与基础刚接。根据工艺和使用要求，分等高、不 等高、锯齿形等式。钢筋混凝土排架结构是单厂结构的基本 形式，跨度可超过30m，高度可达20～30m或更高，吊车吨 位可达150t甚至更大。
单层工业厂房的屋盖结构
(一)组成一般由屋面梁(或屋架)、屋面板、檩条、托架、天窗架、屋盖支撑系统等组成。
1．屋面根据材料的不同分为：由轻型板材组成的有檩体系和由大型屋面板(预制)组成的无檩体系。
2．有檩体系是在屋面梁(或屋架)上铺设檩条，檩条上放置轻型板材而成。
檩条的间距1．0～5．0m，视轻型板材的承载能力而定，支承檩条的屋架间距一般为6．0～12．Om，屋面坡度为1／20～1/50。
3．无檩体系是指在屋面梁或屋架上，直接放置预制大型钢筋混凝土预制板的屋盖。
大型屋面板的尺寸一般为1．5m×6．Om、3．O m×6．Om，屋架间距为6．Om，屋面坡度为1／10～1/12。
(二)屋盖支撑系统1．屋盖结构的支撑系统，通常由下列支撑组成：(1)屋架和天窗架的横向支撑；还可分为屋架和天窗架的上弦横向支撑以及屋架下弦(2)屋架的纵向支撑；还可分为屋架上弦纵向支撑和屋架下弦纵向水平支撑。
(3)屋架和天窗架的垂直支撑。
(4)屋架和天窗架的水平系杆；还可分为屋架和天窗架上弦水平系杆以及屋架下弦水平系杆。
所有支撑应与屋架、托架、天窗架和檩条(或大型屋面板)等组成完整的体系。
2．屋盖结构的支撑形式一般可按以下要求采用：(1)屋架和天窗架的上弦横向支撑，屋架下弦横向水平支撑和屋架上弦纵向支撑以及屋架下弦纵向水平支撑，一般采用十字交叉的形式。
(2)屋架和天窗架的垂直支撑，可参考图10-35(a)-(d)的形式选用；其中，图10—35(c)一般用于天窗架两侧的垂直支撑，图10-35(d)为兼作檩条的垂直支撑。
(3)屋架和天窗架的水平系杆，包括柔性系杆(拉杆)和刚性系杆(压杆)，通常，柔性系杆采用单角钢，刚性系杆采用由两个角钢组成的十字形截面。
在有檩屋盖体系中，檩条可兼作横向支撑的承压杆(刚性杆)。
此时，充任支撑承压杆的檩条应计算其所承受的轴心力。
3．屋盖结构支撑是屋盖结构的一个组成部分，它的作用是将厂房某些局部水平荷载传递给主要承重结构，并保证屋盖结构构件在安装和使用过程中的整体刚度和稳定性。
简述单层工业厂房的基本构件组成和作用
简述单层工业厂房的基本构件组成和作用工业厂房由多种构件组成，它们共同协助企业对物料和产品进行生产处理。
基本构件包括彩钢外框架、护栏、檩条和屋面板。
1、彩钢外框架：彩钢外框架是由芯轴组成的，一般由彩钢抗拉索杆和钢螺栓组成。
彩钢抗拉索杆的作用是吸收工厂内的机械噪音，并防止机械的振动，以保证厂房的稳定。
2、护栏：护栏是厂房内的安全装置，其有效防止人员穿行的危险，保护厂房内的机器和设备不被破坏，另外也可以起到围界、防风作用。
3、檩条：檩条是一种金属材料，它们主要用于固定厂房内的设备和物料，以便保证厂房内物料的安全运输，提高工厂的效率。
4、屋面板：屋面板以钢板为主，是工厂全面保护的重要构件，主要有屋脊、屋架、斜面板和护板等。
屋面板可以避免雨淋、风吹及紫外线辐射，保护工厂内的物料和机器。
二、工业厂房的作用
1、提高工厂的效率：工业厂房可以有效提高企业的生产效率，有效利用密集的机器和设备，使企业的生产能力得到充分发挥。
2、增强工厂的安全:工业厂房的安全构件，可以防止人员意外受伤，保护生产中的机器设备。
同时还可以防护物料，防止噪音和振动，保护企业员工的健康。
3、保护设备及物料:工业厂房严阵以待，可以有效避免潮湿、抗腐蚀、防尘、防潮流入，有效地保护企业生产设备和物料，保持企业
的长久运营能力。
4、固定设备:工业厂房内的檩条和支架，可以稳固设备，确保在生产过程中，不发生任何安全问题。
三、总结
以上是工业厂房的基本构件组成和作用。
工业厂房是企业生产过程中不可或缺的重要构件，它们不仅可以提高企业的效率，而且可以增强企业安全，保护企业设备和物料，确保企业顺利运营。
单层工业厂房设计
3.1.3 横向变形缝处柱与横向 定位轴线的定位
横向伸缩缝、防震缝处的柱应 采用双柱及两条横向定位轴线。
此定位方法，既保证了双柱 间有一定的距离且有各自的基础 杯口，以便于柱的安装，同时又 保证了厂房结构不致因设有伸缩 缝或防震缝而改变屋面板、吊车 梁等纵向构件的规格，施工简单。
16
3.2 纵向定位轴线
D 10
11
三 定位轴线
3. 1 横向定位轴线
厂房横向定位轴线主要用来标定纵向构 件的标志端部，如屋面板、吊车梁、连系梁、 基础梁、墙板、纵向支撑等。
12
3.1.1 中间柱与横向定位轴线的定 位
除了靠山墙的端部柱及 横向变形缝两侧的柱以外， 一般中间柱的中心线与横向 定位轴线相重合，且横向定 位轴线通过柱基础、屋架中 心线及各纵向连系构件的接 缝中心。
• 无变形缝时的等高跨中柱
等高厂房的中柱宜设单柱和一条纵向定位轴线，柱
的中心线宜与纵向定位轴线相重合(图(a)) 。
等高厂房的中柱，由
于相邻跨内的桥式吊
车起重量在30t以上，
厂房柱距较大或有其
他构造要求时需设置
插入距。中柱可采用
单柱，并设两条纵向
定位轴线(图(b)) 。
22
• 设变形缝时的等高跨中柱
纵横跨交接处一般设有变形缝，使两侧结构 各自独立，所以纵横跨分别有各自的柱列和定位 轴线，可按各自的柱列和定位轴线关系，遵循各 自原则定位。
(1)当山墙比侧墙低，且长度等于或小于侧 墙时，采用双柱单墙处理，墙体属于横跨。
(2)当山墙比侧墙短而高时，应采用双柱双 墙(至少在低跨柱顶及其以上部分用双墙)，并设 置伸缩缝或防震缝。
单层工业厂房设计
1 单层厂房的结构组成与布置
单层工业厂房设计经验总结
单层工业厂房总体方案1 概述单层工业厂房主要由横向和纵向结构系统组成。
横向结构系统是排架，它承受屋面荷载、风荷载、吊车荷载或地震作用。
纵向结构系统由厂房柱、托架（托梁）、柱间支撑、墙梁、吊车梁、吊车制动梁以及辅助桁架等组成，它的作用是保证厂房结构纵向的几何不变性和构件的稳定性，以及承受山墙风载、吊车纵向刹车力、温度作用或地震作用等。
图1 单层工业厂房透视图单层工业厂房柱网布置一般由工艺确定。
柱的位置应与生产流程及设备布置（包括设备基础、地下管沟、工业炉基础）相协调，有时还需要考虑厂房扩建和设备更新的要求。
另外，厂房应具有必要的横向刚度，尽可能将柱布置在同一横向轴线上，以便与屋架（屋面梁）形成横向排架。
为了便于设计、制作与安装，柱距应尽量统一，但这一点往往与工艺要求相冲突，另外还有经济柱距的问题，在下文做初步探讨。
另外，工业厂房为了满足工艺要求，有时需要局部抽柱，一般抽柱后柱距大于30m时，为了不设托架（托梁）减小用钢量，通常在吊车梁系统上设置摇摆柱支撑屋架（屋面梁），将屋盖荷载传到吊车梁上，最终通过柱子传到基础。
在排架柱的几何尺寸中，应注意上柱边缘距吊车端部净尺寸C值，当上柱不设人孔，需要从柱子侧边通行时，C≥550mm（应根据吊车实际端距尺寸校核）；当上柱设人孔，穿柱通行时，C≥100mm，同时，柱截面高度需要≥800mm，一般取900mm，人孔400mm宽，2000mm高。
另外，吊车顶部距屋架（屋面梁）下边净距h一般大于等于400mm。
这里需注意，有时屋面梁的高度较小，屋面检修葫芦的轨底标高按照上面h=400mm确定后，葫芦钢丝绳的起吊高度不够，这时可以通过缩短葫芦运行范围或抬高柱顶标高来提升葫芦的轨底标高，需与工艺、建筑专业协商解决。
图2 排架局部几何尺寸在厂房墙皮系统中，厂房纵墙皮柱利用吊车梁辅助桁架本身刚度和承载力大的特点通常支撑在辅助桁架上，下端与地坪用卡键固定，地坪只承担水平荷载，没有竖向荷载。
建筑结构设计单层工业厂房
作用：加强屋盖构造旳横向水平刚度；确保横向水平荷载旳纵向分布， 加强厂房旳空间工作；确保托架上弦旳侧向稳定。
布置：当设有软钩桥 式吊车且厂房高度大 (>15m)、吊车起重量 较大（>50T)、设有托 架时，应在屋架下弦 端节间沿厂房纵向通 长或局部设置一道； 当已设有下弦横向水 平支撑时，为确保厂 房空间刚度，应尽量 与横向水平支撑连接， 以形成封闭旳水平支 撑系统。
下柱柱间支撑 ：位于牛腿下部；承受上部支撑传来旳内力、 吊车纵向制动力和纵向水平地震作用等，并将其传至基础 。
3.3 构造布置
第三章 单层厂房构造
布置：当设有A6～A8旳吊车，或A1～A5旳吊车起重量≥10t时或 厂房跨度≥18m，或柱高≥8m时或厂房每列纵向柱总数＜7根时或 设有3t以上旳悬挂吊车时或露天吊车栈桥旳柱列，应设置柱间支 撑。
柱间支撑作用示意图
3.3 构造布置
第三章 单层厂房构造
形式：十字交叉形；当柱 间要通行或放置设备，或 柱距较大而不宜采用交叉 支撑时，可采用门架式支 撑或人字形支撑。
门架式柱间支撑
分类：对于有吊车旳厂房，按其位置可分为上柱柱间支撑和下 柱柱间支撑。
上柱柱间支撑 ：位于牛腿上部，并在柱顶设置通长旳刚性系 杆；承受作用在山墙及天窗壁端旳风荷载，并确保厂房上部 旳纵向刚度。
横向平面排架构成及荷载图
3.2 构造构成
第三章 单层厂房构造
纵向承重 ——
系统
由连系梁、吊车梁、纵向柱列、柱间支撑和基础等构件构 成旳纵向平面骨架。作用是确保厂房构造旳纵向稳定性和 刚度，承受吊车纵向水平荷载、纵向水平地震作用、温度 应力以及作用在山墙及天窗架端壁并经过屋盖构造传来旳 纵向风荷载等
工业厂房因为生产性质、工艺流程、机械设备和产品旳不同，按层数分类， 可分为：
单层工业厂房的结构组成概述
单层工业厂房的结构组成概述引言在现代工业生产中，工业厂房是生产过程中必不可少的一个环节。
工业厂房的结构组成是工业生产的根底，它的平安性和可靠性对于生产效率的提高起着至关重要的作用。
本文将概述单层工业厂房的结构组成，介绍其主要组成局部和相关设计要点，以期为读者提供相关知识和参考指南。
结构组成要点1. 根底和地基单层工业厂房的结构组成首先包括根底和地基。
根底是承载建筑物重量，将建筑物的荷载传递到地基的重要局部。
地基那么是建立在土壤上的根底，用于分散建筑物荷载，保证建筑物的稳定。
在设计和建造单层工业厂房时，根底和地基的选择和设计至关重要。
需要根据当地的土壤特性、建筑物的重量、荷载情况和抗震要求等因素来确定适宜的根底类型和地基设计方案。
2. 结构框架单层工业厂房的结构框架是建筑物的骨架，负责承受建筑物的荷载并将其传递到地基上。
结构框架通常由柱子、梁和框架组成。
柱子是垂直支撑系统，承受上部荷载，并将其传递到地基。
梁作为水平支撑系统，连接柱子，承受上部荷载，并将其传递到柱子上。
框架是由柱子和梁组成的综合结构。
在单层工业厂房的结构框架设计中，需要考虑荷载情况、抗震要求、结构材料的选择等因素。
通常采用钢结构或混凝土结构作为框架的主要材料，以保证结构的平安性和可靠性。
3. 墙体和屋面墙体和屋面是单层工业厂房的重要组成局部，它们起到分隔空间、保温、隔音和防水等功能。
墙体通常由混凝土、砖块或轻钢结构构成，而屋面通常采用金属材料、水泥瓦或玻璃钢等材料制成。
在设计单层工业厂房的墙体和屋面时，需要考虑建筑物的使用要求、环境条件、隔热和隔音性能等因素。
同时还需要合理选择材料和适当的厚度，以满足功能和平安性要求。
4. 防火和平安系统单层工业厂房的结构组成还包括防火和平安系统。
防火系统主要包括火灾报警系统、消防水系统和防烟系统等。
平安系统主要包括安防监控系统、入侵报警系统和应急疏散系统等。
在设计和建造单层工业厂房的防火和平安系统时，需要根据建筑物的特点、使用要求和相关法规要求来确定适宜的系统配置和设备选择。
第七节单层工业厂房课件
材料准备
根据工程需要，采购合格的建 筑材料、构配件和设备。
现场准备
平整场地、搭建临时设施、确 保水电供应，做好施工现场的
准备工作。
基础施工
定位放线
根据设计图纸，确定厂房各部分的准确位置。
基础施工
浇筑混凝土基础或采用其他基础结构形式， 确保厂房的稳定性和安全性。
土方开挖
按照设计要求，进行土方的挖掘和运输。
装修施工
内外墙面装修
采用涂料、瓷砖、幕墙等材料，对厂房内 外墙面进行装修。
地面处理
对厂房地面进行硬化、防滑、防腐等处理， 提高地面的使用性能。
安装门窗
根据设计要求，安装合适的门窗，确保厂 房的通风和采光性能。
装修验收
完成装修施工后，进行质量检测和验收， 确保符合设计要求。
单层工业厂房的维护与保 养
日常维护保养
日常清洁
01
保持厂房内外整洁，定期清扫灰尘和杂物，以防止积累影响设
备运行。
设备检查
02
每天检查设备运行状况，注意Fra bibliotek否有异常声音或振动，及时发
现并处理。
润滑保养
03
定期对设备进行润滑保养，保证设备正常运转，延长使用寿命。
定期检查维修
定期全面检查
根据设备运行情况和维修记录，制定定期全面检查计划，确保设 备正常运行。
于支持生产活动。
包括办公室、控制室等， 用于管理和控制整个厂 房的运行。
包括废水处理、废气排 放等设施，用于保护环
境，符合环保要求。
单层工业厂房的设计
厂房平面设计
平面布局
根据工艺流程和设备布置要求，确定各功能区域 的位置和面积，确保生产流程顺畅。
交通组织
单层工业厂房结构介绍
单层工业厂房结构介绍单层工业厂房是指只有一层楼的用于工业生产的建筑物。
它通常具有简单的结构和设计，以适应工业生产的需要。
单层工业厂房在现代工业社会中扮演着重要的角色，为各种工业生产提供了理想的场所。
单层工业厂房的结构通常由混凝土框架构成。
混凝土是一种非常坚固和耐用的材料，能够承受大量的重量和压力。
混凝土框架提供了良好的支撑和稳定性，使厂房能够抵抗自然灾害，如地震和风暴。
为了增加单层工业厂房的稳定性，通常会在其墙壁和屋顶上加装金属支撑结构。
这些金属支撑可以增加厂房的承重能力，并增强其抗震和抗风能力。
此外，金属支撑还可以提供更大的空间，使工业设备能够布置得更加灵活和高效。
单层工业厂房的屋顶通常采用金属瓦片或金属板材作为覆盖材料。
这些材料具有优异的耐候性和防水性能，能够有效地防止雨水渗入厂房内部。
此外，金属瓦片和金属板材还具有较低的维护成本和较长的使用寿命，使其成为理想的屋顶材料选择。
单层工业厂房的地面通常铺设混凝土地面。
混凝土地面具有良好的承载能力和耐磨损性，能够承受重型机械设备的使用和运输。
此外，混凝土地面还具有防尘、易清洁等优点，有利于维持厂房的卫生和整洁。
在单层工业厂房的设计中，还要考虑到通风和采光的问题。
良好的通风和采光系统可以改善厂房的室内环境，提高员工的工作舒适度和生产效率。
通常会在厂房的墙壁和屋顶上设置通风窗和天窗，以促进空气流通和自然采光。
此外，单层工业厂房还需要为电力供应和设备安装提供相应的设施。
厂房通常会安装电缆和水管以提供电力和水源，以满足生产设备的需要。
此外，为了满足特殊行业的要求，如高温工艺、危险品生产等，工业厂房还可能需要安装特殊设备和系统。
总之，单层工业厂房是一种适用于工业生产的建筑结构。
它具有坚固、稳定、耐用的特点，能够为各种工业生产提供理想的场所。
通过合理的设计和布局，单层工业厂房可以提高生产效率，改善员工工作环境，为工业发展做出贡献。
此外，单层工业厂房的设计还需要考虑到灵活的布局和可扩展性。
层厂房的结构组成及布置
钢筋混凝土结构单层工业厂房简介
根据不同使用要求，工业厂房可设计为单层厂房和多层厂房。按承重结构材料的不同，工业厂房可分为钢筋混凝土结构厂房、钢结构厂房、混合结构厂房。
钢筋混凝土结构单层厂房按主要承重结构形式分为排架结构和刚架结构，如图9.1所示。
排架结构由屋架（或屋面梁）、柱、基础组成，其中柱与基础刚接，而屋架（或屋面梁）与柱铰接。
排架结构按所用材料的不同分为钢屋架与钢筋混凝土柱组成的排架结构、钢筋混凝土排架结构。
刚架结构是指梁或屋架与柱刚性连接的结构，柱与基础通常为铰接。常用的刚架结构有钢筋混凝土门式刚架结构。
单层厂房的结构组成及布置
变形缝的设置 厂房的变形缝包括：伸缩缝、沉降缝、防震缝。 伸缩缝 由于材料的热胀冷缩性质，致使厂房随温度变化而产生变形，且厂房平面尺寸越大，积累变形越大，从而产生的结构应力也越大，有可能导致结构开裂或破坏。
为避免这种不利影响，可将厂房划分开，用减小长度的方法来减小温度引起的变形及应力。在相邻段之间留有一定宽度的缝隙，供膨胀变形用，这个缝即称为伸缩缝。
排架柱
7）抗风柱
抗风柱：承受山墙传来的风荷载，并将它们传给屋盖结构和基础。
抗风柱一般与基础刚接，与屋架上弦铰接；当屋架设有下弦横向水平支撑时，也可与下弦铰接或同时与上、下弦铰接
8）连系梁
连系梁：连系纵向柱列，增强厂房的纵向刚度，并将风荷载传递给纵向柱列，同时还承受其上部墙体的重量。
基础梁：承受围护墙体的重量，并将其传给基础。
纵向排架 结 构 由连系梁、吊车梁、纵向柱列、柱间支撑和基础等构件组成的纵向平面骨架。作用是保证厂房结构的纵向稳定性和刚度，承受吊车纵向水平荷载、纵向水平地震作用、温度应力以及作用在山墙及天窗架端壁并通过屋盖结构传来的纵向风荷载等。
单层工业厂房
结构组成
由横梁、 由横梁、横向柱 列及其基础所组 成的平面骨架， 成的平面骨架， 是厂房的基本承 重结构。 重结构。厂房承 受的竖向荷载及 横向水平荷载主 要通过横向平面 排架传至基础及 地基
横向平面排架组成及荷载图 6
11.1 1
单层工业厂房的结构组成与受力特点
由连系梁、吊车梁、纵向柱列、 由连系梁、吊车梁、纵向柱列、柱间支撑和基础等构件组 成的纵向平面骨架。 成的纵向平面骨架。作用是保证厂房结构的纵向稳定性和
8
11.2 单层工业厂房的结构布置与支撑布置 1 屋盖支撑布置2 单层工业厂房的结构布置与支撑布置 2 屋盖支撑布置
（2）下弦横向水平支撑 ） 构成： 构成：沿厂房跨度方向用交叉角 钢、直腹杆和屋架下弦杆构成的 水平桁架 。 作用：将山墙风荷载及纵向水平 作用： 荷载传至纵向柱列；防止屋架下 荷载传至纵向柱列； 弦侧向振动。 弦侧向振动。 布置：当屋架下弦设有悬挂吊车， 布置：当屋架下弦设有悬挂吊车， 或厂房内有较大振动， 或厂房内有较大振动，或山墙风 荷载通过抗风柱传至屋架下弦， 荷载通过抗风柱传至屋架下弦， 应在每一伸缩缝区段两端的第一 或第二柱间设置， 或第二柱间设置，宜与上弦横向 水平支撑设置在同一柱间。 水平支撑设置在同一柱间。
单层工业厂房的构造概述
单层工业厂房的构造概述单层工业厂房是指只有一个楼层的工业生产厂房，主要用于生产加工、储存物品及设备、办公等功能。
该类型厂房在工业领域中非常常见，其构造设计和建筑材料的选择直接影响到工业生产的效率和安全。
单层工业厂房的构造主要包括结构体系、建筑材料、墙体构造、屋面构造、地面处理等方面。
首先，结构体系是单层工业厂房的基础。
结构体系主要由柱、梁、桁架和地基等组成。
柱和梁通常采用钢结构，这是因为钢材具有优异的强度和刚度，能够承受较大的荷载。
而桁架则常用于大跨度的厂房，它能够提供足够的支撑和稳定性。
地基则用于承载整个建筑物的重量，通常采用混凝土浇筑成的承台或承梁，以增加地基的强度和稳定性。
其次，建筑材料的选择也是单层工业厂房构造的重要一环。
在厂房的建筑材料方面，常用的有钢材、混凝土、砖石等。
钢材主要用于结构支撑，其优势在于强度高、耐久性好、施工周期短。
混凝土则用于地面和墙体的建造，它具有坚固、耐用、防水等特点。
砖石主要用于厂房的装饰和隔墙，能够增加建筑物的美观性和隔音性。
第三，墙体构造也是单层工业厂房构造中的重要组成部分。
墙体构造包括外墙和内墙两部分。
外墙通常采用钢板、混凝土装饰板等材料，其主要作用是遮风挡雨、保温隔热。
内墙则主要用于划分不同功能区域、增加隔音效果等。
墙体的材料和结构设计需要根据实际使用需求和环境要求来确定，以保证厂房的功能和安全性。
第四，屋面构造是单层工业厂房构造中的重要组成部分。
屋面构造通常采用屋面板、彩钢瓦等材料。
屋面板通常由钢板和保温材料组成，能够提供良好的保温隔热效果。
而彩钢瓦则具有防水、耐久等特点，可以有效地防止雨水渗漏和阳光直射。
最后，地面处理也是单层工业厂房构造中的重要一环。
地面处理包括地面的硬化、防尘、防滑等。
常用的地面处理材料有水泥、地坪漆、环氧地坪等。
这些材料能够增加地面的耐磨性和防滑性，提高工业生产的效率和安全性。
综上所述，对于单层工业厂房的构造概述，包括结构体系、建筑材料、墙体构造、屋面构造和地面处理等方面。
5-第五章~单层厂房构造解析
(a)矩形柱； (b)工字形柱； (c)预制空腹板工字 形柱； (d)单肢管柱； (e)双肢柱； (f)平腹杆双肢柱； (g)斜腹杆双肢柱； (h)双肢管柱
(a)工字形；
(b) 双肢柱
2、柱牛腿及柱上预埋件
厂房结构中的屋架、托架、吊车梁和连 系梁等构件，常由设在柱上的牛腿支承。其 截面尺寸必须满足抗裂和构造要求。
第五章 单层厂房构造
第一节 单层厂房的承重结构
一、单层工业厂房的组成
分墙承重结构和骨架承重结构两种类型。 (一)墙承重结构 由基础、墙(或带壁柱砌块墙)和钢筋混凝土 屋架(或屋面梁)组成。
结构经济简单、经济、施工方便。但由于砌 块的强度较低，只适用于跨度不大于15m，无吊 车或吊车起重量不超过50kN的中小型厂房。
吊车轨道与吊车梁的连接
车挡
(二)连系梁 连系梁分承重和非承重两种，它的设置位置 有设在墙内和不在墙内的两种，前者也称墙梁， 连系梁与柱的连接。
连系梁与柱的连接
(三)圈梁 圈梁是指连续设置在墙体同一水平面上交圈 封闭的梁。圈梁不承受砖墙重量，其作用是将墙 体连同厂房排架柱、抗风柱等箍在一起，以加强 厂房的整体刚度和墙身的稳定性，圈梁埋置在墙 内，同柱子连接仅起拉结作用。
（2）屋架 按其形式可分为三角形、拱形、梯形、折线 形等。按制作材料分，有普通钢筋混凝土屋架和 预应力钢筋混凝土屋架。
常见的钢筋混凝土屋面梁和屋架形式 (a)三角形；(b)组合式三角形；(c)预应力三角拱； (d)拱形；(e)预应力梯形；(f)折线形
钢筋混凝土工字形屋面大梁
（3
屋架与柱的连接有焊接和螺栓连接两种。焊接 是在屋架或屋面梁端部支承部位的预埋件底部焊上 一块垫板，待屋架就位校正后，与柱顶预埋钢板焊 接牢固。螺栓连接是在柱顶伸出预埋螺栓，在屋架 （或屋面梁）端部支承部位焊上带有缺口的支承钢 板，就位校正后，用螺
单层工业厂房结构类型和组成(共9张PPT)
① 横向排架（屋架、柱、基础组成一榀横向排架） ② 纵向连系构件（基础梁、吊车梁、连系梁） ③ 支撑系统（柱间支撑和屋盖支撑）。
排架柱： 它是厂房结构的主要承重构件，承受屋架（托架）、吊车梁、支撑、 连系梁和外墙传来的荷载，并传给基础。
基础： 它承受柱和基础梁传来的全部荷载，并传给地基。 屋架： 它是屋盖结构的主要承重构件，承受屋盖结构上的全部荷
混合结构排架柱工业厂房
一. 单层工业厂房结构类型和组成
钢架结构
概念：是将屋架（屋面梁）与柱合一，柱子与基 础的连接为铰接的一种结构形式。
适用范围：适用于屋盖较轻的无桥式吊车或吊车 吨位不大、跨度及高度亦不大的中小型厂房和仓
库。
钢结构刚架
（a）人字形刚架；
(b)带吊车人字形刚架；
(c)弧形拱刚架；
(d) 带吊车弧形拱刚架
风、雪、积灰、施工检修等荷载）及自重，并传给屋架。
(b)带吊车人字形刚架；
或刹车所产生的横向刹车力、纵向刹车力以及冲击荷载，并传给柱。
吊车梁：它支承在柱子的牛腿上，承受吊轨梁自重、吊车和起吊物体的重量、吊车起动
架上去，一部分荷载基由础抗梁风柱：直它接承传受给基上础部。砖墙重量，并把它传给基础。
纵排向架连 结系构构单件层（工基业础厂连梁房系、两吊大梁车组：梁成、部它连分是系：厂梁厂）房房骨纵架和向围柱护结列构的水平连系构件，用以增加厂房的纵向刚度，承受风荷载和
面受到风荷载作用时， 一部分荷载由抗风柱上端通过屋顶系统传到厂房纵向骨
架上去，一部分荷载由抗风柱直接传给基础。
一. 单层工业厂房结构类型和组成 排架结构工业厂房的组成——维护构件
屋面：单层厂房的屋顶面积较大，构造处理较复杂，屋面设计应重点解决好防水、排水、 保温、隔热等方面的问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单层工业厂房的组成
2
掌握单层工业厂房的组成及其作用，了解单层工业厂房荷载的传递路线。
单层工业厂房的组成
讲授
第一课时：第二课时：
四、单层工业厂房的组成：单层工业厂房排架荷载的主要传递路线
1、单层工业厂房主要由哪些构件组成？各部份的作用是什么？
2、单屋工业厂房排架承受的荷载主要有哪些？
回顾复习：工业建筑的特点？工业建筑的平面形状？
第一课时：
四、单层工业厂房的组成：
由屋盖结构、横向平面排架、纵向平面排架和围护结构组成。
1、屋盖结构：一般屋盖的组成有：屋面板、屋架（屋面梁）、屋架支撑、
天窗架、檐沟板等组成。
屋盖结构有檩体系
无檩体系
（1）屋面板它铺在屋架或屋面梁上，承受其上面的荷载并把荷载传递给屋架。
（2）屋架（屋面梁）它是屋盖的主要承重构件，支承于柱子上。
2、柱子：是厂房的主要承重构件，它承受屋盖、吊车梁、墙体上的
荷载，以及山墙传来的风荷载，并把这些荷载传给基础。
3、基础：承担作用在柱子上的全部荷载，以及基础梁传来的荷载，
并将这些荷载传给地基。
4、吊车梁：安装在柱子伸出的牛腿上，它承受吊车自重和吊车荷载，并
把这些荷载传给柱子。
5、围护结构：由外墙、抗风柱、墙梁、基础梁等构件组成，所承受的荷
载主要是墙体和构件的自重以及作用在墙上的风荷载。
6、支撑系统：包括柱间支撑和屋盖支撑两部分，其作用是加强房屋的空
间刚度和整体稳定性，以及传递水平荷载。
构件组成：
（1）横向排架：基础、柱子、屋架
作用：承受屋盖、天窗、外墙及吊车梁等的荷载
（2）纵向连系构件：吊车梁、基础梁、连系梁、圈梁、吊车梁作用：连系横向排架并保证横向排架的稳定性，并传递荷载。
（3）支撑系统：屋架支撑、柱间支撑
作用：保证厂房的整体性和稳定性。
（4）外围护结构：外墙、屋面、地面、门窗、天窗
单层工业厂房排架结构主要荷载：竖向荷载
水平荷载
见图 9－4
小结：。
