电流互感器：测量CT伏安特性的目的与作用
CT伏安特性测试仪的原理是什么？应该怎样去使用？
CT伏安特性测试仪的原理是什么？应该怎样去使用？伏安特性测试仪专为继电保护专业测试电流互感器伏安特性，变比测试和极性判别而设计。
它也可以用作变压器极性判别测试。
是一种具有较高性价比的多功能测试仪器。
伏安特性曲线的测量原理及接线方式与单机的测量基本一致。
连接好之后，点击“开始测试”以启动您的测试。
在这种情况下，器件根据电压、电流、步进等参数，对电压、电流、步进进行自动检测。
在测量的过程中，电压、电流均会自动显示，并自动绘制伏安特性曲线。
您可以在任何时候通过点击“停止测试”来终止您的测试。
伏安特性测试仪CT伏安特性综合测试仪产品特点有：一、安全可靠：国内MBC电源控制技术，单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。
注：其它同类产品的工作电源和功率电源都是独立的输入方式，而且需要采用三相AC380V双火线输入才能满足实验要求，这样会带来很大的安全隐患，很可能会导致使用人员触电甚至伤亡等事故。
二、CT伏安特性综合测试仪符合国家检修规程：设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。
三、输出容量大：单机220V输入时最大电压输出0-2500V，单机最大电流输出0-400A。
四、功能齐全：可检测CT的稳态/暂态特性：伏安特性、自动计算拐点、变比、极性、5%和10%误差曲线、退磁、一次通流、角差比差等项目，轻松实现一机多用。
五、接线方式简单：采用单电源输入端口；仅有8个测试端口就可完成CT所有测试项目，接线方式安全简单，非常适合现场使用，能够有效降低劳动强度，提高工作效率；六、变频CT伏安特性综合测试仪操作简单：采用旋转鼠标和大液晶显示器，操作方式简单，图形显示清晰，直观方便。
七、快速打印：采用热敏打印机，自动筛选打印典型报告使用数据，非常适合进行现场数据对比。
(完整版)电流互感器伏安特性试验
电流互感器伏安特性试验阿德一试验目的CT伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁特性。
试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。
二试验方法试验接线如图所示：SVERKER650二次接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达400V以上，单用调压器无法升到试验电压，所以还必须再接一个升压变(其高压侧输出电流需大于或等于电流互感器二次侧额定电流)升压和一个PT读取电压。
(如果有FLUKE87型万用表，由于其可测最高交流电压为4000V，可用它直接读取电压而无需另接PT。
)试验前应将电流互感器二次绕组引线和接地线均拆除。
试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选取几个电流点，逐点读取相应电压值。
通入的电流或电压以不超过制造厂技术条件的规定为准。
当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止试验。
试验后，根据试验数据绘出伏安特性曲线。
三注意事项1.电流互感器的伏安特性试验，只对继电保护有要求的二次绕组进行。
2.测得的伏安特性曲线与过去或出厂的伏安特性曲线比较，电压不应有显著降低。
若有显著降低，应检查二次绕组是否存在匝间短路。
当有匝间短路时，其曲线开始部分电流较正常的略低，如图中曲线2、3所示（指保护CT有匝间短路,曲线2为短路1匝，曲线3为短路2匝），因此，在进行测试时，在开始部分应多测几点。
3.电流表宜采用内接法。
4.为使测量准确，可先对电流互感器进行退磁，即先升至额定电流值，再降到0，然后逐点升压。
四典型U-I特性曲线相关主题：1. 用交流注流法测量电流互感器极性2. 慎用自耦变直接给电柜内回路加电流（电压）量3.电流互感器铁芯剩磁的影响与如何使退磁慎用自耦变直接给电柜内回路加电流（电压）量阿德在现场进行装置试验时，可能由于试验设备欠缺、条件有限，需要用自耦变进行各种试验，此时一定切记将所加量的回路中的接地线断开或在自耦变后串接隔离变压器；否则，可能造成交流２２０Ｖ短路，损坏试验设备。

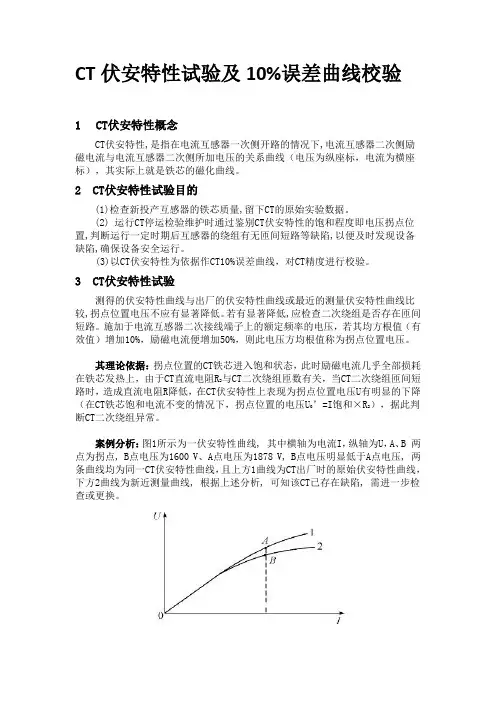

电力系统：CT伏安特性试验及10%误差曲线校验
CT伏安特性试验及10%误差曲线校验1 CT伏安特性概念CT伏安特性,是指在电流互感器一次侧开路的情况下,电流互感器二次侧励磁电流与电流互感器二次侧所加电压的关系曲线（电压为纵座标，电流为横座标），其实际上就是铁芯的磁化曲线。
2 CT伏安特性试验目的(1)检查新投产互感器的铁芯质量,留下CT的原始实验数据。
(2) 运行CT停运检验维护时通过鉴别CT伏安特性的饱和程度即电压拐点位置,判断运行一定时期后互感器的绕组有无匝间短路等缺陷,以便及时发现设备缺陷,确保设备安全运行。
(3)以CT伏安特性为依据作CT10%误差曲线，对CT精度进行校验。
3 CT伏安特性试验测得的伏安特性曲线与出厂的伏安特性曲线或最近的测量伏安特性曲线比较,拐点位置电压不应有显著降低。
若有显著降低,应检查二次绕组是否存在匝间短路。
施加于电流互感器二次接线端子上的额定频率的电压，若其均方根值（有效值）增加10%，励磁电流便增加50%，则此电压方均根值称为拐点位置电压。
其理论依据：拐点位置的CT铁芯进入饱和状态，此时励磁电流几乎全部损耗在铁芯发热上，由于CT直流电阻R2与CT二次绕组匝数有关，当CT二次绕组匝间短路时，造成直流电阻R降低，在CT伏安特性上表现为拐点位置电压U有明显的下降（在CT铁芯饱和电流不变的情况下，拐点位置的电压U0’=I饱和×R2），据此判断CT二次绕组异常。
案例分析：图1所示为一伏安特性曲线, 其中横轴为电流I，纵轴为U，A、B 两点为拐点, B点电压为1600 V、A点电压为1878 V, B点电压明显低于A点电压, 两条曲线均为同一CT伏安特性曲线，且上方1曲线为CT出厂时的原始伏安特性曲线，下方2曲线为新近测量曲线, 根据上述分析, 可知该CT已存在缺陷, 需进一步检查或更换。
图1 伏安特性曲线图4 CT10%误差曲线校验10%误差曲线是保护用电流互感器的一个重要的基本特性。
继电保护装置反应的是一次系统的故障状况，当一次系统故障，保护装置动作时，电流互感器一次电流通常比正常运行时的电流大得多，因此，电流互感器的误差也会扩大。
电流互感器相关知识汇总
电流互感器的相关知识汇总2014年3月15日电流互感器主要由三部分组成：铁心、一次线圈和二次线圈。
由于铁心磁阻的存在，电流互感器在传变电流的过程中，必须消耗一小部分电流用于激磁，使铁心磁化，从而在二次线圈产生感应电势和二次电流，电流互感器的误差就是由于铁心所消耗的励磁电流引起的。
由于激磁电流和铁损的存在，电流互感器一次电流和二次电流的差值是一个向量，误差包括比值差和相角差。
影响误差的因素：1、电流互感器的内部参数是影响电流互感器误差的主要因素。
⑴二次线圈内阻R2和漏抗X2对误差的影响: 当R2增大时比差和角差都增大; X2增大时比差增大，但角差减小，因此要改善误差应尽量减小R2和适当的X2值。
由于二次线圈内阻R2和漏抗X2与二次负载Rfh和Xfh比较而言值很小，所以改变R2和X2对误差的影响不大，只有对小容量的电流互感器影响才较显著。
⑵铁芯截面对误差的影响：铁芯截面增大使铁芯的磁通密度减少，励磁电流减小，从而改善比差和角差。
没有补偿的电流互感器在额定条件下铁芯的磁通密度已经很小，所以减少磁通密度也相对减小了导磁系数，使励磁电流减小不多，而且磁通密度越小效果越差。
⑶线圈匝数对误差的影响: 增加线圈匝数就是增加安匝，增加匝数可以使磁通密度减小，其改善误差的效果比增加铁芯截面显著得多。
但是线圈匝数的增加会引起铜用量的增加，同时引起动稳定倍数的减少和饱和倍数的增加。
此外，对于单匝式的电流互感器（如穿心型或套管型电流互感器一次线圈只允许一匝）不能用增加匝数的办法改善误差。
⑷减少铁芯损耗和提高导磁率。
在铁芯磁通密度不变的条件下，减少铁芯励磁安匝和损耗安匝也将改善比差和角差，因此采用优质的磁性材料和采取适宜的退火工艺都能达到提高导磁率和减少损耗的目的。
铁芯磁性的优劣还影响饱和倍数，铁芯磁性差时饱和倍数较校。
2、运行中的电流互感器的误差当电流互感器已经定型，其内部参数就确定了，那么它的误差大小将受二次电流（或一次电流）、二次负载、功率因数以及频率的影响。

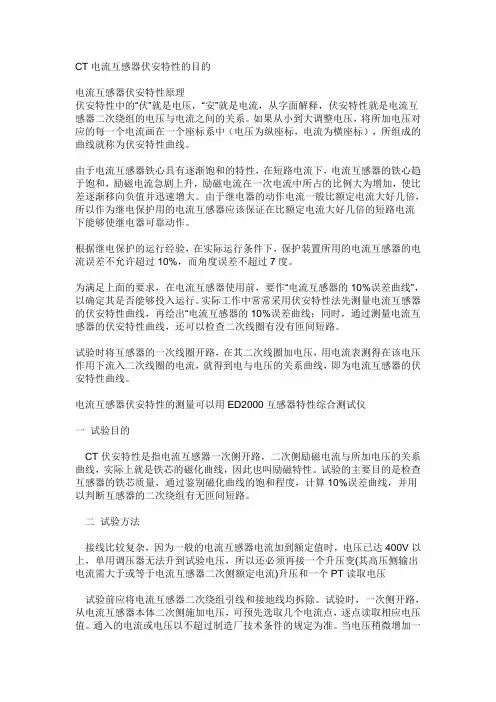

CT电流互感器伏安特性的原理
CT电流互感器伏安特性的目的电流互感器伏安特性原理伏安特性中的“伏”就是电压，“安”就是电流，从字面解释，伏安特性就是电流互感器二次绕组的电压与电流之间的关系。
如果从小到大调整电压，将所加电压对应的每一个电流画在一个座标系中（电压为纵座标，电流为横座标），所组成的曲线就称为伏安特性曲线。
由于电流互感器铁心具有逐渐饱和的特性，在短路电流下，电流互感器的铁心趋于饱和，励磁电流急剧上升，励磁电流在一次电流中所占的比例大为增加，使比差逐渐移向负值并迅速增大。
由于继电器的动作电流一般比额定电流大好几倍，所以作为继电保护用的电流互感器应该保证在比额定电流大好几倍的短路电流下能够使继电器可靠动作。
根据继电保护的运行经验，在实际运行条件下，保护装置所用的电流互感器的电流误差不允许超过10%，而角度误差不超过7度。
为满足上面的要求，在电流互感器使用前，要作“电流互感器的10%误差曲线”，以确定其是否能够投入运行。
实际工作中常常采用伏安特性法先测量电流互感器的伏安特性曲线，再绘出“电流互感器的10%误差曲线；同时，通过测量电流互感器的伏安特性曲线，还可以检查二次线圈有没有匝间短路。
试验时将互感器的一次线圈开路，在其二次线圈加电压，用电流表测得在该电压作用下流入二次线圈的电流，就得到电与电压的关系曲线，即为电流互感器的伏安特性曲线。
电流互感器伏安特性的测量可以用ED2000互感器特性综合测试仪一试验目的CT伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁特性。
试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。
二试验方法接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达400V以上，单用调压器无法升到试验电压，所以还必须再接一个升压变(其高压侧输出电流需大于或等于电流互感器二次侧额定电流)升压和一个PT读取电压试验前应将电流互感器二次绕组引线和接地线均拆除。
伏安特性
伏安特性1．电压互感器伏安特性的目的电压互感器的伏特性其实就是指铁芯的励磁特性，对电压互感器，通常让一次绕组开路，从二次绕组施加额定频率的交流电压，所加电压最大值按相关规程要求，测量所施加的电压与电流的关系曲线，曲线即是电压互感器的伏安特性曲线。
2．电流互感器伏安特性的目的电流互感器伏安特性原理伏安特性中的“伏”就是电压，“安”就是电流，从字面解释，伏安特性就是电流互感器二次绕组的电压与电流之间的关系。
如果从小到大调整电压，将所加电压对应的每一个电流画在一个座标系中（电压为纵座标，电流为横座标），所组成的曲线就称为伏安特性曲线。
由于电流互感器铁心具有逐渐饱和的特性，在短路电流下，电流互感器的铁心趋于饱和，励磁电流急剧上升，励磁电流在一次电流中所占的比例大为增加，使比差逐渐移向负值并迅速增大。
由于继电器的动作电流一般比额定电流大好几倍，所以作为继电保护用的电流互感器应该保证在比额定电流大好几倍的短路电流下能够使继电器可靠动作。
根据继电保护的运行经验，在实际运行条件下，保护装置所用的电流互感器的电流误差不允许超过10%，而角度误差不超过7度。
为满足上面的要求，在电流互感器使用前，要作“电流互感器的10%误差曲线”，以确定其是否能够投入运行。
实际工作中常常采用伏安特性法先测量电流互感器的伏安特性曲线，再绘出“电流互感器的10%误差曲线；同时，通过测量电流互感器的伏安特性曲线，还可以检查二次线圈有没有匝间短路。
试验时将互感器的一次线圈开路，在其二次线圈加电压，用电流表测得在该电压作用下流入二次线圈的电流，就得到电与电压的关系曲线，即为电流互感器的伏安特性曲线。
电流互感器伏安特性的测量可以用ED2000互感器特性综合测试仪一试验目的CT伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁特性。
试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。
电流互感器伏安特性测试方法
1 准备好调压器，升流器，电流表，电压表，刀闸。
满足相应容量，一般互感器二次是5安，300VA，通流要达到3倍以上，以此计算应通流达15安，电压为60-100伏，调压器等取容量1000VA左右。
接好线。
2 一人操作并读一表（如电流表），另一人读另一表（如电压表）并记录。
调压器归零位，合上开关，慢慢开始升压，一般不准回调。
每5-10%额定电流记录一点，直到明显出现拐点（电流上升很快，电压不怎么升。
大约在2-3倍额定电流的时候，我印象不深了。
）3 找到拐点后，调压器归零，停电，绘出曲线。
如果试验失败（任何原因使升压中断），应停电从零电压重新开始。
电流互感器伏安特性试验一试验目的CT伏安特性是指电流互感器一次侧开路,二次侧励磁电流与所加电压的关系曲线,实际上就是铁芯的磁化曲线,因此也叫励磁特性.试验的主要目的是检查互感器的铁芯质量,通过鉴别磁化曲线的饱和程度,计算10%误差曲线,并用以判断互感器的二次绕组有无匝间短路。
二试验方法：因为一般的电流互感器电流加到额定值时,电压已达400V以上,单用调压器无法升到试验电压,所以还必须再接一个升压变(其高压侧输出电流需大于或等于电流互感器二次侧额定电流)升压和一个PT读取电压.试验前应将电流互感器二次绕组引线和接地线均拆除.试验时,一次侧开路,从电流互感器本体二次侧施加电压,可预先选取几个电流点,逐点读取相应电压值.通入的电流或电压以不超过制造厂技术条件的规定为准.当电压稍微增加一点而电流增大很多时,说明铁芯已接近饱和,应极其缓慢地升压或停止试验.试验后,根据试验数据绘出伏安特性曲线.。
三注意事项：1.电流互感器的伏安特性试验,只对继电保护有要求的二次绕组进行。
2.测得的伏安特性曲线与过去或出厂的伏安特性曲线比较,电压不应有显著降低.若有显著降低,应检查二次绕组是否存在匝间短路，当有匝间短路时,其曲线开始部分电流较正常的略低,如图中曲线2,3所示(指保护CT有匝间短路,曲线2为短路1匝,曲线3为短路2匝),因此,在进行测试时,在开始部分应多测几点.3.电流表宜采用内接法：4.为使测量准确,可先对电流互感器进行退磁,即先升至额定电流值,再降到0,然后逐点升压。
电流互感器的作用及原理
电流互感器的作用及原理
电流互感器（Current Transformer，简称CT）是一种用来将高
电流变为可以方便测量和保护的小电流的装置，主要用于电力系统中的电流测量、保护和控制等应用。
其主要作用有以下几个方面：
1. 电流测量：电流互感器可以将高电流变为相对较小的次级电流，使得电流可以通过电流表、计算机监测系统等装置进行测量和监测，方便实时获得电流的数值。
2. 绝缘保护：电流互感器在高电流电路中起到隔离的作用，可以将高压电路与低压电路相隔离，保护操作人员和设备的安全。
3. 过流保护：电流互感器可用于电力系统中的过流保护，当电流超过额定值时，电流互感器会产生电流信号，触发保护装置进行对相应设备或线路的断电保护。
4. 故障检测：电流互感器用于电力系统中的故障检测，当发生短路或其他故障时，电流互感器可感应到异常电流信号，触发保护装置进行处理。
电流互感器的工作原理如下：
电流互感器是基于电磁感应原理工作的。
电流互感器主要由铁芯和绕组构成。
高电流通过电流互感器的一侧线圈（一次侧），铁芯产生强磁场。
磁场的变化穿过另一侧线圈（二次侧），在二次侧感应出相应的次级电流，在二次侧线圈中可以通过电流
表等装置进行测量和监测。
电流互感器通常具有多个一次侧线圈和二次侧线圈，可以根据需要选择合适的线圈进行连接和使用。
根据电流互感器的类型和设计，可以实现不同的变比，从而适应不同的电流测量和保护需求。
电流互感器伏安特性试验
电流互感器伏安特性试验阿德一试验目的CT伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。
二试验方法试验接线如图所示：SVERKER650二次接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达400V以上，单用调压器无法升到试验电压，所以还必须电流互感器二次侧额定电流)升压和一个PT读取电压。
(如果有FLUKE87型万用表，由于其可测最高交流电压为4000V，可用它直接读试验前应将电流互感器二次绕组引线和接地线均拆除。
试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选或电压以不超过制造厂技术条件的规定为准。
当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止三注意事项1.电流互感器的伏安特性试验，只对继电保护有要求的二次绕组进行。
2.测得的伏安特性曲线与过去或出厂的伏安特性曲线比较，电压不应有显著降低。
若有显著降低，应检查二次绕组是否存在较正常的略低，如图中曲线2、3所示（指保护CT有匝间短路,曲线2为短路1匝，曲线3为短路2匝），因此，在进行测试时，在开3.电流表宜采用内接法。
4.为使测量准确，可先对电流互感器进行退磁，即先升至额定电流值，再降到0，然后逐点升压。
四典型U-I特性曲线相关主题：1. 用交流注流法测量电流互感器极性2. 慎用自耦变直接给电柜内回路加电流（电压）量3.电流互感器铁芯剩磁的影响与如何使退磁慎用自耦变直接给电柜内回路加电流（电压）量阿德在现场进行装置试验时，可能由于试验设备欠缺、条件有限，需要用自耦变进行各种试验，此时一定切记将所加量离变压器；否则，可能造成交流２２０Ｖ短路，损坏试验设备。
原因解释可能碰到的错误接线方式：坛子岭变电站2B(1B)主变压器高压侧方向过流回路无电流2004年2月19日☐☐ 现象在坛子岭变电站2#主变压器（2B ）35kv 高压侧后备保护（SEL351A ）装置上，显示高压侧一次电流为0，但现场该变压器高压侧实际有20A 负荷。
电流互感器伏安特性试验
电流互感器伏安特性试验目的及试验方法一、试验目的CT 伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁特性。
试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。
二、试验方法试验接线如图所示：接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达400V以上，单用调压器无法升到试验电压，所以还必须再接一个升压变(其高压侧输出电流需大于或等于电流互感器二次侧额定电流)升压和一个 PT 读取电压。
试验前应将电流互感器二次绕组引线和接地线均拆除。
试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选取几个电流点，逐点读取相应电压值。
通入的电流或电压以不超过制造厂技术条件的规定为准。
当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止试验。
试验后，根据试验数据绘出伏安特性曲线。
三、注意事项1、电流互感器的伏安特性试验，只对继电保护有要求的二次绕组进行。
2、测得的伏安特性曲线与过去或出厂的伏安特性曲线比较，电压不应有显著降低。
若有显著降低，应检查二次绕组是否存在匝间短路。
当有匝间短路时，其曲线开始部分电流较正常的略低，如图中曲线 2、3 所示（指保护 CT 有匝间短路,曲线 2 为短路 1 匝，曲线 3 为短路 2 匝），因此，在进行测试时，在开始部分应多测几点。
3、电流表宜采用内接法。
4、为使测量准确，可先对电流互感器进行退磁，即先升至额定电流值，再降到 0，然后逐点升压典型的 U-I 特性曲线。
附：电力设备预防性试验规程（DL/T 596－1996）中关于CT 二次保护绕组的伏安发生的规定：与同类型互感器特性曲线或制造厂提供的特性曲线比较，就无明显差别。
电流互感器伏安特性测试及其意义
电流互感器伏安特性测试及其意义电流互感器(通常简称CT或TA)是电力系统常用的测量元件之一，在从400V以下的低压系统到10kV、35kV、110kV、220kV乃至750kV、1000kV级别的超高压、特高压电力系统中广泛采用，是可靠隔离高电压，并将一次回路的大电流转换为二次侧可供继电保护、二次仪表测量所需要的安全级别标准小电流所必需的设备之一。
其重要性不亚于电力变压器、高压断路器、避雷器、电压互感器等电力系统元件。
其二次电流通常有1A、5A两种规格。
一次电流可从通常的100A~5000A直到上万A的级别，通常400V以内的低压系统常用的电流互感器一次电流不超过3000A。
电流互感器的二次侧在运行时严禁开路，并需有一点可靠接地。
电流互感器的伏安特性(也称励磁特性)是电流互感器最重要的交接性试验之一，其与电流互感器的变比、角差、10%误差测试、一次和二次绕组直流电阻、工频耐压试验等项目同样列为GB50150-2016国标要求的必需试验项目。
为一典型的电流互感器的伏安特性曲线，可以看到曲线有明显的拐点，从数学角度看，拐点前后的斜率变化很明显。
电流互感器的伏安特性指的是互感器二次绕组的电压与电流之间的关系。
试验时在二次绕组施加交流电压，一次绕组开路，从小到大依次调整电压，记录所加电压对应的每一个电流值，并画在同一个直角座标系中，以电压为纵座标，电流为横座标，各点所连成的曲线称为伏安特性曲线(样条法或拟合法)。
试验时电压从零向上依次递升，以电流为基准，读取电压值，直至额定电流。
若对特性曲线有特殊要求而需要继续增加电流时，应迅速读数，以免二次绕组过热。
电流互感器励磁特性测试的目的有以下几点：1、检测电流互感器铁芯的磁性能：饱和点、饱和点之前的B-H线性程度，也可测试其磁滞回线；测量时，需要测出互感器励磁电压、电流的对应关系，以及饱和点(拐点)处的电压、电流值。
下图所示为电流互感器铁芯的磁滞回线曲线：2、伏安特性是检测CT饱和点的试验，对于继电保护专用的CT，在电网短路故障状态下的大电流极限状态下工作时，对其线性输出有较高要求，要求其尽量延后饱和；而测量绕组或计量绕组就不需要考虑大电流情形下的工作条件，只需在额定电流范围附近(额定电流1.2倍以内)，输出精度满足需要即可。
为什么要测量电流互感器的伏安特性,怎么测量
试验目的电流互感器的伏安特性（又称励磁特性曲线）是指一次开路，二次侧电流与所加电压的关系试验，实际上就是铁芯的磁化曲线试验，因此，伏安特性又称励磁特性曲线。
进行这样试验的主要目的主要是检查电流互感器二次绕组是否有层间短路，并为继电保护提供数据。
检查对象在继电保护有要求时对P级绕组进行；对0.2、0.5级测量绕组一般不进行此项试验；对TPY级暂态保护绕组，由于其励磁特性曲线饱和点电压一般很高，现场检查时如进行工频试验，则在电压不超过2kV时进行检查性比较，建议创造条件进行降低频率的试验。
多抽头的绕组可在使用抽头或最大抽头测量。
使用仪器设备伏安特性测试仪、调压器、交流电压表（1级以上）、交流电流表（1级以上）、毫安表（1级以上），有些参数的电流互感器试验时还需要小型试验变压器及测量用电流互感器。
试验前根据该电流互感器出厂报告数据或参数计算出本试验所需电压、电流，选择适当量程的试验设备和测量仪器。
试验方法各二次绕组分别进行；待检电流互感器一次及所有二次绕组均开路，将调压器或试验变压器的电压输出高压端接至待检二次绕组的一端，待检二次绕组另一端通过电流表（或毫安表，视量程需要）接地、试验变压器的高压尾接地，接好测量用电流互感器、电压表，缓慢升压，同时读出并记录各测量点的电压、电流值。
结果判别与同类型电流互感器励磁特性曲线、制造厂的特性曲线以及自身的历史数据比较，应无明显差异。
注意事项试验时待检电流互感器一次及所有二次绕组均开路；试验时应先去磁，然后将电压逐渐升至励磁特性曲线的饱和点即可停止，如果该绕组励磁特性的饱和电压高于2 kV，则现场试验时所施加的电压一般应在2 kV截止，避免二次绕组绝缘承受过高电压。
试验时记录点的选择应便于计算饱和点、便于与出厂数据及历史数据进行比较，一般不应少于5个记录点。
电流互感器的作用功能主治
电流互感器的作用功能主治1. 电流互感器的定义电流互感器（Current Transformer，简称CT）是一种电气测量仪器，用于测量交流电路中的电流，将大电流变成小电流，以便进行测量和保护。
它通常由一根导线穿过磁芯形成一个线圈，通过电流的感应作用来实现电流的测量。
2. 电流互感器的作用•电流测量：电流互感器主要用于测量交流电路中的电流，将高电流变成适合测量的低电流信号。
通过测量电流，可以实现对电路负载、设备运行状态等参数的监测和记录。
•电能计量：电流互感器在电力系统中广泛应用于电能计量。
通过电流互感器将电网中的电流转换成标准电流进行计量，可提供准确的电能消耗数据，实现公正公平的电费结算。
•电流保护：电流互感器在电力系统中起到重要的保护作用。
通过将电流互感器连接到继电器或保护装置中，可以实现对电路中的过载、短路等异常情况进行监测和保护，及时切断电路以防止设备损坏或人身安全事故的发生。
•信号传输：电流互感器可将电流信号转换成标准的信号输出，方便传输和接收。
这样可以实现与监控、控制系统的无线或有线连接，实现远程监测和控制。
3. 电流互感器的功能•电流放大：电流互感器通过磁芯的感应作用将大电流变成小电流，同时可以根据需要进行电流放大。
这样可以在电流较小的情况下进行精确的测量和保护。
•精度高：电流互感器具有很高的测量精度，通常能够达到高于0.1级别的精度要求。
这使得电流互感器在实际应用中能够提供准确可靠的测量结果。
•线性度好：电流互感器具有较好的线性特性，即在整个测量范围内，输出信号与输入信号之间的关系呈现线性关系。
这使得电流互感器在测量和保护过程中能够提供更加准确的结果。
•宽频带：电流互感器在频率范围较宽的情况下能够保持较好的性能。
通常，在50Hz到5kHz的频率范围内，电流互感器的性能变化较小，能够满足各种交流电路的需求。
4. 电流互感器的主治•测量和监测：电流互感器可以测量电路中的电流大小，提供准确的测量结果。
