施耐德Sepam20高压微机保护装置校正时间的方法
电网保护Sepam系列使用说明手册
电网保护Sepam系列使用说明手册————————————————————————————————作者：————————————————————————————————日期：2施耐德SEPAM 20/40系列微机保护装置使用说明手册施耐德电气系统集成商施耐德2006年3月目录第一章 SEP AM微机保护装置的构造与功能 2 第二章面板操作说明7 第三章运行注意事项及故障显示17 第四章保护整定内容及范围19 第五章计算机软件的操作28 第六章富友嘉园10kV中心站备自投功能设置53 第七章调试、测试原则和方法59附件：富友嘉园10kV中心站保护整定清单1：进线保护整定清单2：出线保护整定清单3：分段保护整定清单4：自切保护整定清单1第一章S EPA M微机保护装置的构造与功能S e pa m20和40保护和测量单元系列产品适用于各种电压等级的工业、商业与民用等公共变电站中电力设备和配电网的保护。
保护、测量、监控等功能详见产品选型表。
S e pa m20和40系列产品是由保护和测量单元本体和逻辑输入/输出、通讯接口、温度传感器、模拟量输出等扩展模块组成。
保护和测量单元本体是保护、测量、监视及控制的中心处理部分。
它将由各个模块及信号输入所采集的数字和模拟信号加以处理，从而实现保护、测量、监视及控制的功能。
本体正面含有液晶显示面板，操作按钮及状态指示灯；背面含有电压/电流采集输入端子、四个基本的逻辑输出口和连接各种模块的接口。
逻辑输入/输出模块用于各种状态开关量的输入及控制和信号的接点输出。
按照开关量输入所相配合的辅助电源电压等级分为3种类型，分别是：ME S114 (24V~250V D C)；M ES114E (110V AC/D C)；M ES114F(220V AC/DC)。
其模块共有10个逻辑信号输入和4个逻辑信号输出。
2Sepam 20系列(含有MES114/MES114E/MES114F)逻辑输入/输出定义表: 名称端子号功能适用Sepam类型S20 T20 M20 B21, B22 逻辑输入I11 M1, M2 分闸位置其他(自定义使用)⑴■■■■■■■■I12 M4, M5 合闸位置其他(自定义使用)⑴■■■■■■■■I13 M7, M8 逻辑分辨, 接收闭锁整定组A/B切换其他(自定义使用) ■■■■■■■■■I14 M10, M11 外部复位外部跳闸4其他(自定义使用) ■■■■■■■■■■■■I21 K1, K2 外部跳闸1外部网络同步其他(自定义使用) ■■■■■■■■■■■■I22 K4, K6 外部跳闸2电动机重起其他(自定义使用) ■■■■■■■■■I23 K4, K7 外部跳闸3瓦斯报警转子旋转方向检测其他(自定义使用) ■■■■■■■■■■I24 K4, K8 储能结束位置温度报警其他(自定义使用) ■■■■■■■■■I25 K4, K9 禁止遥控SF6压力域值1其他(自定义使用) ■■■■■■■■I26 K4, K10 SF6压力域值2热整定切换闭锁热过载保护禁止重合闸其他(自定义使用) ■■■■■■■■■■■■■逻辑输出O1 A4, A5 跳闸其他(自定义使用)⑴■■■■■■■■O2 A7, A8 禁止合闸其他(自定义使用)⑴■■■■■■■■O3 A10, A11 逻辑闭锁输出其他(自定义使用) ■■■■■■■■O4 A13,A14,A15 继电器故障(看门狗)其他(自定义使用) ■■■■■■■■3其他(自定义使用)⑴■■■■O12 L5, L6 其他(自定义使用) ■■■■O13 L8, L9 其他(自定义使用) ■■■■O14 L11, L12 其他(自定义使用) ■■■■注: ⑴当使用断路器控制功能时，该功能不可使用。
电网保护Sepam系列使用说明手册
施耐德SEPAM 20/40系列微机保护装置使用说明手册施耐德电气系统集成商施耐德2006年3月目录第一章 SEP AM微机保护装置的构造与功能 2 第二章面板操作说明7 第三章运行注意事项及故障显示17 第四章保护整定内容及范围19 第五章计算机软件的操作28 第六章富友嘉园10kV中心站备自投功能设置53 第七章调试、测试原则和方法59附件：富友嘉园10kV中心站保护整定清单1：进线保护整定清单2：出线保护整定清单3：分段保护整定清单4：自切保护整定清单1第一章S EPA M微机保护装置的构造与功能S e pa m20和40保护和测量单元系列产品适用于各种电压等级的工业、商业与民用等公共变电站中电力设备和配电网的保护。
保护、测量、监控等功能详见产品选型表。
S e pa m20和40系列产品是由保护和测量单元本体和逻辑输入/输出、通讯接口、温度传感器、模拟量输出等扩展模块组成。
保护和测量单元本体是保护、测量、监视及控制的中心处理部分。
它将由各个模块及信号输入所采集的数字和模拟信号加以处理，从而实现保护、测量、监视及控制的功能。
本体正面含有液晶显示面板，操作按钮及状态指示灯；背面含有电压/电流采集输入端子、四个基本的逻辑输出口和连接各种模块的接口。
逻辑输入/输出模块用于各种状态开关量的输入及控制和信号的接点输出。
按照开关量输入所相配合的辅助电源电压等级分为3种类型，分别是：M E S114 (24V~250V D C)；M ES114E (110V AC/DC)；M ES114F(220V AC/DC)。
其模块共有10个逻辑信号输入和4个逻辑信号输出。
23⑴在Sepam S40,S41和S42中，此逻辑输入口可以在逻辑分辨、外部复位、外部跳闸、储能到位、禁止遥控、SF6压力、禁止重合闸、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑵在Sepam T40和T42中，此逻辑输入口可以在逻辑分辨、外部复位、外部跳闸、瓦斯/气体跳闸、温度跳闸、压力跳闸、瓦斯/气体报警、温度报警、压力报警、储能到位、禁止遥控、SF6 4压力、闭锁热过载保护、热整定切换、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑶在Sepam M41中，此逻辑输入口可以在外部复位、外部跳闸、温度跳闸、温度报警、储能到位、禁止遥控、SF6压力、闭锁热过载保护、热整定切换、电动机重起、转子旋转方向检测、闭锁欠流保护、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑷在Sepam G40中，此逻辑输入口可以在外部复位、外部跳闸、温度跳闸、温度报警、储能到位、禁止遥控、SF6压力、闭锁热过载保护、热整定切换、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑸当使用断路器控制功能时，该功能不可使用。
高压柜继电保护仪,整定实操,过流速断,定时限,反时限
高压柜继电保护仪,整定实操,过流速断,定时限,反时限

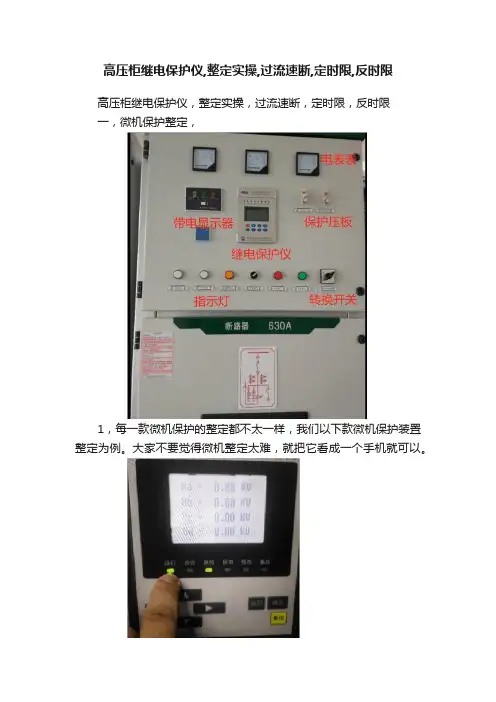

高压柜继电保护仪，整定实操，过流速断，定时限，反时限
一，微机保护整定，
1，每一款微机保护的整定都不太一样，我们以下款微机保护装置整定为例。
大家不要觉得微机整定太难，就把它看成一个手机就可以。
上图，运行灯，代表微机是在运行状态，合位代表当前断路器的状态，因为断路器现在是个分闸状态，没有合闸。
跳位，代表断路器在跳闸状态。
异常，代表微机出现了故障异常状态
预告，代表的是预告信号，比如轻瓦斯报警信号，高温报警信号事故，事故信号，代表重瓦斯跳闸，速断保护，过流保护，
2，我的点下确定键
我们确定键后，按下返回键，显示A相电流la，B相电流lb，C 相电流lc，零序电流lo，。
施耐德Sepam微机保护系列简介
母联保护（可配检同期模块） Sepam B80/B83
Sepam B80
母联保护 50/51,50N/51N,46,50BF 27, 59, 59N, 81L, 81H 27D, 47, 27R
检测同期合环运行
全面的控制功能 (42I/23O)
I, U, P, E 测量
S80
S80
2008年1月份推出新的保护产品 S43 S43具有S40完全一样的外形尺寸、结构、模 块。保护功能介于S20和S40之间
Sepam Merlin Gerin
格守精准定律,引领方向如一！
Sepam 20系列: 基本型
Sepam 40系列: 多功能型
Sepam 80系列
全功能型
Sepam 80系列: 大屏幕、主接线图
Sepam 保护继电器,
格守精准定律, 引领方向如一！
多种解决方案 模块化设计 高性能
简便
进出线/变压器/电动机/电容器保护 Sepam S20/S40/S80
重合闸79，断路器失灵50BF，欠电压27/27S,
过压59，中性点电压偏移59N，负序过电压47，
并列进线或闭环网络
不接地或补偿接地网络
全面的控制功能 (S80最多可扩 到42DI/23DO)
保护功能: 50/51,50N/51N,46,50BF 67N/67NC, 67, 32P 27/59, 81L/81H 49RMS (主电缆热过载)
I, U, P, E 测量
主变压器差动保护(220KV/110KV/35KV变电所) Sepam T87/D31
Sepam Merlin Gerin
格守精准定律,
引领方向如一！
Байду номын сангаас
Sepam系列综保使用和维护
21
蓝键- 状态 键
常规设定 设置 sepam信息 MES modbus MSA CT / VT O1 I/O LDC
语言,频率,激活组 设置模式,修改密码 类型, 版本 输入/输出模块 通讯参数设置 模拟输出模块 数量，类型，变比 输出设置（常开/常闭） 输入/输出状态读取，测试 开关控制，逻辑分辨
Schneider Electric - PD – XXXXXX– xxxx/xx/xx
5）按
键，进入下一个框中，直到
键，
33
3.输入数字值
（以域值电流为例）
操作练习
1）用 或 键确认。 2）用 或 键，移动光标到要求的框中，按
ቤተ መጻሕፍቲ ባይዱ
键选择第一个数字，（范围：0，…9）
3）按 键确认输入数字后，再到下一个数字。 最后一位数字为单位（如A或KA）
未确认的报警
清除键:
Schneider Electric - PD – XXXXXX– xxxx/xx/xx
清除键的2种使用 未确认的报警:按下清除键确认报 警 但保留报警信息，不清除它. 已确认的报警: 按下清除键清除报 警信息，然后转到下一条报警信 息，如果没有其他报警，则回到 上级菜单
18
白键- 复位 键
●通用的图标,与低压产品一致
Schneider Electric - PD – XXXXXX– xxxx/xx/xx
5
UMI / 3种操作级别
● 操作员级:
● 以只读的方式查阅各屏数据，不需要密码 ● 清除/复位操作
● 保护整定级：
● 需要输入第一个密码 (1 个钥匙) ● 操作员级 + 保护功能的整定
Sepam系列综合继电保护 使用与维护
Sepam20&40使用说明手册
施耐德SEPAM 20/40系列微机保护装置使用说明手册目录第一章 SEPAM微机保护装置的构造与功能第二章 面板操作说明第三章 运行注意事项及故障显示第四章 保护整定内容及范围第五章 计算机软件的操作附件1：SEPAM保护原理附件2：SEPAM保护继电器测试附件3：富友嘉园10kV中心站保护整定清单3-1：进线保护整定清单3-2：出线保护整定清单3-3：分段保护整定清单3-4：自切保护整定清单附件4：SEPAM 20安装和用户手册附件5：SEPAM 40安装和用户手册1第一章S E PA M微机保护装置的构造与功能S e p a m 20和40保护和测量单元系列产品适用于各种电压等级的工业、商业与民用等公共变电站中电力设备和配电网的保护。
保护、测量、监控等功能详见产品选型表。
S e p a m 20和40系列产品是由保护和测量单元本体和逻辑输入/输出、通讯接口、温度传感器、模拟量输出等扩展模块组成。
保护和测量单元本体是保护、测量、监视及控制的中心处理部分。
它将由各个模块及信号输入所采集的数字和模拟信号加以处理，从而实现保护、测量、监视及控制的功能。
本体正面含有液晶显示面板，操作按钮及状态指示灯；背面含有电压/电流采集输入端子、四个基本的逻辑输出口和连接各种模块的接口。
逻辑输入/输出模块用于各种状态开关量的输入及控制和信号的接点输出。
按照开关量输入所相配合的辅助电源电压等级分为3种类型，分别是：M E S114(24V~250V D C)；M E S114E(110V A C/D C)；M E S114F(220V A C/D C)。
其模块共有10个逻辑信号输入和4个逻辑信号输出。
2适用Sepam类型名称端子号功能S20 T20 M20 B21,B22逻辑输入I11 M1,M2 分闸位置其他(自定义使用)⑴■■■■■■■■I12 M4,M5 合闸位置其他(自定义使用)⑴■■■■■■■■I13 M7,M8 逻辑分辨, 接收闭锁整定组A/B切换其他(自定义使用) ■■■■■■■■■I14 M10,M11 外部复位外部跳闸4其他(自定义使用) ■■■■■■■■■■■■I21 K1,K2 外部跳闸1外部网络同步其他(自定义使用) ■■■■■■■■■■■■I22 K4,K6 外部跳闸2电动机重起其他(自定义使用) ■■■■■■■■■I23 K4,K7 外部跳闸3瓦斯报警转子旋转方向检测其他(自定义使用) ■■■■■■■■■■I24 K4,K8 储能结束位置温度报警其他(自定义使用) ■■■■■■■■■I25 K4,K9 禁止遥控SF6压力域值1其他(自定义使用) ■■■■■■■■I26 K4,K10 SF6压力域值2热整定切换闭锁热过载保护禁止重合闸其他(自定义使用) ■■■■■■■■■■■■■逻辑输出O1 A4,A5 跳闸其他(自定义使用)⑴■■■■■■■■O2 A7,A8 禁止合闸其他(自定义使用)⑴■■■■■■■■O3 A10,A11 逻辑闭锁输出其他(自定义使用) ■■■■■■■■O4 A13,A14,A15 继电器故障(看门狗)其他(自定义使用) ■■■■■■■■O11 L2,L3 合闸其他(自定义使用)⑴■■■■■■■■O12 L5,L6 其他(自定义使用) ■■■■O13 L8,L9 其他(自定义使用) ■■■■O14 L11,L12 其他(自定义使用) ■■■■注: ⑴ 当使用断路器控制功能时，该功能不可使用。
高压电气设备保护装置调试规程
高压电气设备保护装置调试规程随着现代工业的发展，高压电气设备的应用范围越来越广泛。
为了保障设备的安全运行和人员的生命安全，高压电气设备保护装置的调试显得尤为重要。
本文将介绍高压电气设备保护装置调试的规程和步骤。
一、调试前的准备工作1. 熟悉设备：调试人员应该熟悉高压电气设备的结构、原理和工作流程，掌握设备的使用说明书等相关资料。
2. 确保安全：调试前必须检查设备的接地情况，确认设备周围不存在可燃物品，并保证所需的电源条件满足调试需求。
3. 准备工具：调试人员应该准备好必要的调试工具，如万用表、遥控测试设备、调试软件等。
4. 其他准备：准备好相关的保护继电器、电子元件、调试文档等。
二、调试步骤1. 检查设备：调试开始前，首先对设备进行全面的检查。
检查设备的接线是否正确，绝缘电阻是否符合要求，保护装置是否完好无损。
2. 调试保护继电器：根据设备的需求，设置保护继电器的参数。
设置包括方面参数、时间参数、电流参数等。
根据实际情况，应该合理调整参数，确保保护装置能够快速、准确地对异常情况进行判断并作出反应。
3. 测试保护装置：将设备置于不同的工作状态，通过对设备进行人工干扰等方式，检测保护装置的工作情况。
包括过电流保护、缺相保护、过载保护、接地保护等功能，确保设备能够满足要求的保护动作。
4. 保护装置协同动作测试：测试设备中的各个部分保护装置能否协同工作，确保设备的运行状态与所需保护措施相匹配。
5. 故障模拟测试：模拟各种故障情况，检测保护装置的动作能力。
包括短路故障、接地故障、过电压故障等。
保护装置应该能够准确诊断故障类型，并采取适当的措施进行保护。
三、调试结果的处理1. 发现问题：在调试过程中，如果发现保护装置运行不正常或者存在问题，应该及时记录并进行分析。
找出问题的原因，进行逐一排查和修复。
2. 调整参数：根据调试结果和实际运行情况，对保护装置的参数进行适当调整。
确保保护装置的灵敏度和稳定性达到最佳状态。
