硫酸铅转化为二氧化铅的方法
储能技术习题答案4
第4章习题答案4-1铅酸电池的原理是什么？请写出它的反应方程式。
解：传统铅酸电池的电极由铅及其氧化物制成，电解液采用硫酸溶液。
在充电状态下，铅酸电池的正极主要成分为二氧化铅，负极主要成分为铅；放电状态下，正负极的主要成分均为硫酸铅。
放电时，正极的一氧化铅与硫酸反应生成硫酸铅和水，负极的铅与硫酸反应生成硫酸铅；充电时，正极的硫酸铅转化为二氧化铅，负极的硫酸铅转化为铅。
铅酸电池反应如下。
正极：PbO2+3H'+HSO;+2e^PbSO4+2H2O负极：Pb+HSO；<=>PbSθ4+H,+2b总反应：Pbθ2÷Pb+2H2SO4<=>2PbSθ4+2H2O4-2请简述铅酸电池的工作方式。
解：铅酸电池主要有充电放电制和定期浮充制两种充电方式。
充电放电制是指铅酸电池组充电过程与放电过程分别进行的一种工作方式，即先用整流装置给铅酸电池组充满电后，再由铅酸电池的负载供电（放电），然后再充电、再放电的一种循环工作方式。
充电放电制主要用于移动型铅酸电池组。
例如，汽车摩托车启动用铅酸电池组、铅酸电池车辆用铅酸电池组等，当有两组相同型号的固定型铅酸电池组，一组工作, 而另一组备用时，一般也采用这种工作方式。
定期浮充制就是整流设备与铅酸电池组并联并定期轮流向负载供电的一种工作方式。
也就是说，由整流设备和铅酸电池组所构成的直流电源，部分时间由铅酸电池向负载供电；其他时间由整流设备浮充铅酸电池组供电，即整流设备在直接向负载供电的同时，还要向铅酸电池充电（浮充），以补充铅酸电池放电时所消耗的能量以及因局部放电所引起的容量损失。
4-3简述铅酸电池的充放电特性。
解：铅酸蓄电池充电曲线如下图所示，其内部反应如下：图4-17习题4-3示意图(1)在电池充入电量至70%~80%之前，利用整流器的限流特性维持充电电流不变，此 过程电池端电压几乎呈直线上升；(2)当电流的端电压上升至稳压点附近时，由于充电历程已到中后期，此时正极板上 PbSO4数量已不多，使交换电流密度随反应面积的变小而增大，所以电化学极化作用己经变 小，而电池内阻也明显减少。
硫酸铅分解-概述说明以及解释
硫酸铅分解-概述说明以及解释1.引言1.1 概述概述硫酸铅是一种重要的无机化合物，具有广泛的应用价值。
它的化学式为PbSO4，是由铅离子（Pb2+）和硫酸根离子（SO42-）组成。
硫酸铅通常以无色或微黄色粉末的形式存在，具有良好的化学稳定性和热稳定性。
在实验室和工业生产中，硫酸铅经常需要进行分解处理。
硫酸铅分解是指通过适当的化学方法将硫酸铅转化为其他化合物或元素，以便进一步利用或处置。
硫酸铅的分解反应可以通过多种途径实现。
一种常见的方法是在高温条件下加热硫酸铅，使其分解产生二氧化硫气体（SO2）和氧化铅（PbO）。
这种反应可以通过热解设备或高温熔融法来进行。
另一种方法是使用强氧化剂，如过氧化氢或高锰酸钾，将硫酸铅氧化分解成其他化合物。
硫酸铅的分解反应具有重要的意义和广泛的应用。
首先，通过硫酸铅的分解，可以得到二氧化硫气体，这是一种重要的化工原料，可用于制备硫酸、硫化氢等化合物。
其次，硫酸铅分解的产物氧化铅（PbO）具有良好的催化性能，可用于某些化学反应的催化剂。
此外，硫酸铅的分解也是处理含铅废物的一种有效手段，可以将废物中的铅转化为无害的化合物。
本文将详细介绍硫酸铅的性质及其分解反应的机理和条件。
通过分析实验数据和前人研究成果，总结硫酸铅的分解过程及其反应产物的特性。
最后，展望硫酸铅分解在环境保护、资源回收等领域的应用前景，以期为相关领域的研究和应用提供参考和借鉴。
1.2 文章结构本文主要包括以下几个部分：1. 引言：在引言部分将对硫酸铅的分解进行概述，并介绍本文的目的。
2. 正文：2.1 硫酸铅的性质：在此部分将详细介绍硫酸铅的物理和化学性质，包括其外观、密度、溶解性等方面的特点。
2.2 硫酸铅的分解反应：本部分将重点阐述硫酸铅的分解反应，通过解析该反应的化学方程式和反应机理，探讨分解反应的条件、速率等因素对反应过程的影响，并通过实验数据或案例加以支持。
3. 结论：3.1 总结：在这一部分对全文进行总结，简要回顾硫酸铅的分解反应的相关内容，强调并提炼出其中的主要观点、实验结果和结论。
铅酸电池基础技术资料汇总
铅酸蓄电池用料的理论计算PbSO4在H2SO4溶液中的溶解度酸比重（g/L）硫酸鉛溶解度（mg/L）1.00 5.01.01 5.41.02 5.71.04 6.21.05 6.61.06 6.61.08 6.51.10 6.31.11 6.11.12 5.71.14 5.01.16 4.11.20 3.01.222.71.242.21.262.01.28 1.71.30 1.51.34 1.21.36 1.11.40 1.11.44 1.11.48 1.21.50 1.31.52 1.41.56 1.61.60 1.8阀控铅酸蓄电池的充放电特性铅酸蓄电池以一定的电流充、放电时，其端电压的变化如下图：1.放电中电压的变化电池在放电之前活性物质微孔中的硫酸浓度与极板外主体溶液浓度相同，电池的开路电压与此浓度相对应。
放电一开始，活性物质表面处(包括孔内表面)的硫酸被消耗，酸浓度立即下降，而硫酸由主体溶液向电极表面的扩散是缓慢过程，不能立即补偿所消耗的硫酸，故活性物质表面处的硫酸浓度继续下降，而决定电极电势数值的正是活性物质表面处的硫酸浓度，结果导致电池端电压明显下降，见曲线OE段。
随着活性物质表面处硫酸浓度的继续下降，与主体溶液之间的浓度差加大，促进了硫酸向电极表面的扩散过程，于是活性物质表面和微孔内的硫酸得到补弃。
在一定的电流放电时，在某一段时间内，单位时间消耗的硫酸量大部分可由扩散的硫酸予以补充，所以活性物质表面处的硫酸浓度变化缓慢，电池端电压比较稳定。
但是由于硫酸被消耗，整体的硫酸浓度下降，又由于放电过程中活性物质的消耗，其作用面积不断减少，真实电流密度不断增加，过电位也不断加大，故放电电压随着时间还是缓慢地下降，见曲经EFG段。
随着放电继续进行，正、负极活性物质逐渐转变为硫酸铅，并向活性物质深处扩展。
硫酸铅的生成使活化物质的孔隙率降低，加剧了硫酸向微孔内部扩散的困难，硫酸铅的导电性不良，电池内阻增加，这些原因最后导致在放电曲线的G点后，电池端电压急剧下降，达到所规定的放电终止电压。
铅酸蓄电池的工作原理
-- 铅酸蓄电池的工作原理1、铅酸蓄电池电动势的产生铅酸蓄电池充电后，正极板二氧化铅(PbO2)，在硫酸溶液中水份子的作用下，少量二氧化铅与水生成可离解的不稳定物质--氢氧化铅 (Pb(OH)4)，氢氧根离子在溶液中，铅离子(Pb4)留在正极板上，故正极板上缺少电子。
铅酸蓄电池充电后，负极板是铅(Pb)，与电解液中的硫酸(H2SO4) 发生反应，变成铅离子(Pb2)，铅离子转移到电解液中，负极板上留下多余的两个电子(2e)。
可见，在未接通外电路时(电池开路)，由于化学作用，正极板上缺少电子，负极板上多余电子，如右图所示，两极板间就产生了一定的电位差，这就是电池的电动势。
2、铅酸蓄电池放电过程的电化反应铅酸蓄电池放电时，在蓄电池的电位差作用下，负极板上的电子经负载进入正极板形成电流I 。
同时在电池内部进行化学反应。
负极板上每一个铅原子放出两个电子后，生成的铅离子(Pb2)与电解液中的硫酸根离子(SO4-2)反应，在极板上生成难溶的硫酸铅(PbSO4)。
正极板的铅离子(Pb4)得到来自负极的两个电子(2e)后，变成二价铅离子(Pb2)，，与电解液中的硫酸根离子(SO4-2)反应，在极板上生成难溶的硫酸铅(PbSO4)。
正极板水解出的氧离子(O-2)与电解液中的氢离子(H)反应，生成稳定物质水。
铅酸电池电解液中存在的硫酸根离子和氢离子在电力场的作用下分别移向电池的正负极，在电池内部形成电流，整个回路形成，蓄电池向外持续放电。
放电时H2SO4 浓度不断下降，正负极上的硫酸铅(PbSO4)增加，电池内阻增大(硫酸铅不导电)，电解液浓度下降，电池电动势降低。
3、铅酸蓄电池充电过程的电化反应充电时，应在外接向来流电源(充电极或者整流器)，使正、负极板在放电后生成的物质恢复成原来的活性物质，并把外界的电能转变为化学能储存起来。
在正极板上，在外界电流的作用下，硫酸铅被离解为二价铅离子(Pb2) 和硫酸根负离子 (SO4-2)，由于外电源不断从正极吸取电子，则正极板附近游离的二价铅离子(Pb2)不断放出两个电子来补充，变成四价铅离子 (Pb4)，并与水继续反应，最终在正极极板上生成二氧化铅 (PbO2)。
免维护蓄电池的工作原理及性能特点
免维护蓄电池的工作原理及性能特点谓免维护蓄电池，是指在规定的使用条件下，使用期间不需要进行维护的蓄电池。
对于车用铅蓄电池来讲，也就是使用期间不需经常添加蒸馏水的蓄电池。
一、免维护蓄电池的工作原理免维护蓄电池的工作原理与普通铅蓄电池相同。
放电时，正极板上的二氧化铅和负极板上的海绵状铅与电解液内的硫酸反应生成硫酸铅和水，硫酸铅则沉淀在正负极板上，而水则留在电解液内；充电时，正负极板上的硫酸铅又分别还原成二氧化铅和海绵状铅。
免维护蓄电池，由于其负极板上的硫酸铅含量比正极板上多，因此，充足电时正极板的硫酸铅全部转变成了二氧化铅，而负极板用来产生氧气，被用于使多余的硫酸铅转变成海绵状铅。
同时，在正极板上所产生的氧气也不会外逸，而是迅速与负极板上的活性物质（海绵状铅）发生反应生成二氧化铅，再与电解液中的硫酸反应变成硫酸铅和水。
因此从理论上讲，免维护蓄电池即使被过充电时，其电解液中的水也不会散失。
二、免维护蓄电池具有以下性能特点1、自行放电量小普通铅蓄电池的栅架上多采用铅锑合金，且锑的含量较高（一般为4%～7%），在充电时，正极栅架的锑逐渐溶解到电解液中，并在负极板表面上沉积，与负极板上的活性物质形成微电池，从而导致自行放电量增大。
而免维护蓄电池正极栅架多为铅钙合金，其晶粒较细，耐腐蚀，所以自行放量较小。
2、失水量小免维护蓄电池的失水量，一般为普通蓄电池的十分之一，其原因是铅锑合金的析氢过电位较低，所以充电末期在负极板处有大量的氢气析出，造成失水较多，而铅钙合金氢的析出过电位与纯铅相似，比铅地锑合金高出许多。
因此充电时使氢析出量大大减少，从而使失水量减少。
3、启动性能好普通蓄电池的启动电流一般为该电池20 h放电率额定容量的3倍~4倍，而免维护蓄电池的启动电流可达普通蓄电池20 h放电率额定容量的5倍~9倍。
其原因是铅钙合金的电导比铅锑合金高（含钙量为0.1%的铅钙合金比含锑7%的铅锑合金的电导高20%）。
另外，免维护蓄电池各单格间的连接采用内连式，缩短了电路的连接长度，使连接条上的功率损失减少80%，放电电压提高0.15V~0.4V。
铅酸蓄电池工作的原理

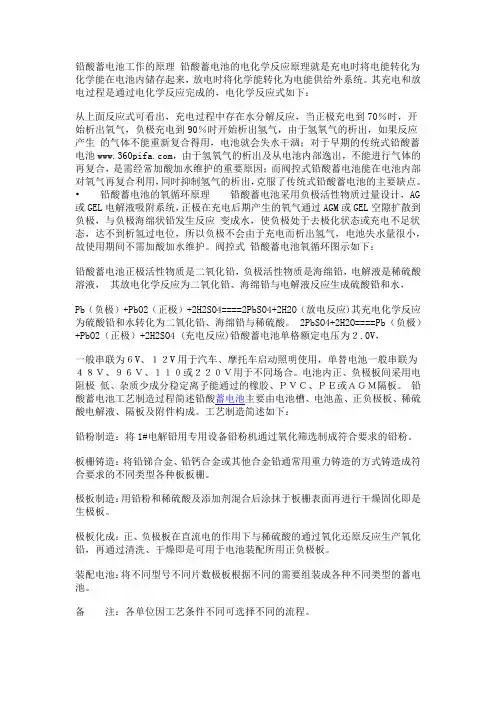

铅酸蓄电池工作的原理铅酸蓄电池的电化学反应原理就是充电时将电能转化为化学能在电池内储存起来，放电时将化学能转化为电能供给外系统。
其充电和放电过程是通过电化学反应完成的，电化学反应式如下：从上面反应式可看出，充电过程中存在水分解反应，当正极充电到70％时，开始析出氧气，负极充电到90％时开始析出氢气，由于氢氧气的析出，如果反应产生的气体不能重新复合得用，电池就会失水干涸；对于早期的传统式铅酸蓄电池，由于氢氧气的析出及从电池内部逸出，不能进行气体的再复合，是需经常加酸加水维护的重要原因；而阀控式铅酸蓄电池能在电池内部对氧气再复合利用，同时抑制氢气的析出，克服了传统式铅酸蓄电池的主要缺点。
•铅酸蓄电池的氧循环原理铅酸蓄电池采用负极活性物质过量设计，AG 或GEL电解液吸附系统，正极在充电后期产生的氧气通过AGM或GEL空隙扩散到负极，与负极海绵状铅发生反应变成水，使负极处于去极化状态或充电不足状态，达不到析氢过电位，所以负极不会由于充电而析出氢气，电池失水量很小，故使用期间不需加酸加水维护。
阀控式铅酸蓄电池氧循环图示如下：铅酸蓄电池正极活性物质是二氧化铅，负极活性物质是海绵铅，电解液是稀硫酸溶液，其放电化学反应为二氧化铅、海绵铅与电解液反应生成硫酸铅和水，Pb（负极）+PbO2（正极）+2H2SO4====2PbSO4+2H2O（放电反应)其充电化学反应为硫酸铅和水转化为二氧化铅、海绵铅与稀硫酸。
2PbSO4+2H2O====Pb（负极）+PbO2（正极）+2H2SO4 (充电反应)铅酸蓄电池单格额定电压为２.0V，一般串联为６V、１２V用于汽车、摩托车启动照明使用，单替电池一般串联为４８Ｖ、９６Ｖ、１１０或２２０Ｖ用于不同场合。
电池内正、负极板间采用电阻极低、杂质少成分稳定离子能通过的橡胶、ＰＶＣ、ＰＥ或ＡＧＭ隔板。
铅酸蓄电池工艺制造过程简述铅酸蓄电池主要由电池槽、电池盖、正负极板、稀硫酸电解液、隔板及附件构成。
阀控式密封铅酸蓄电池 讲义
>1.7V
3.电池带载放电10h率时的标准测试电压:
八、为阀控式铅酸蓄电池在线诊断技术提供思路 （1）
1、现状
A. 铅酸蓄电池从一百多年前发明到现在有大量的改进，阀控式蓄电池以它 的贫液特点带来了好处:如体积小、重量轻、维护工作量少而受到青 睐。然而，在日常使用中无法知道在线蓄电池的剩余容量，对于不能中 断通信的电信运行商来说这是长期以来希望尽快解决而没有实际解决的 问题；
四、阀控式密封铅酸蓄电池的主要技术性能（2）:
2、不同放电率的蓄电池放电容量和电流
放电率
额定容量的% 额定容量的电流%
终止电压
10小时率 100%
10%
1.8V
09小时率 97.4%
10.8%
08小时率 94.4%
11.4%
07小时率 93%
12.4%
06小时率 91.7%
13.3%
05小时率 87.6%
六、基站蓄电池的使用（6）
➢ 第二、使用一段时间后的维护工作（约一个月至三个 月之间） a) 检查连接是否可靠 ； b) 检查浮充电压的一致性，检查落后电池； c) 检查设定参数有无变化，是否稳定，特别是充电 电压值和充电电流值必须稳定可靠 ； d) 检查单体电池有无泄漏 ；
六、基站蓄电池的使用（7）
五、说明几个问题（3）:
2、气体复合效率: (防止过充引起失水) 均充电压=电池析气临界值。浮充运行下的VRLA蓄电池组中各单体电 池的端电压往往处于非均一状态，甚至差别很大，一旦实施均充，厂 方提出相当一部分 电池就进入析气状 态，所以均充会造 成失水、热失控， 引发蓄电池的早期 失效 (事实:关键看 电压和电流)
即可,三年后每年做全容量检查 。
电池的基本分类
电池的基本分类电池的种类很多，常用电池主要是干电池、蓄电池，以及体积小的微型电池。
此外，还有金属-空气电池、燃料电池以及其他能量转换电池如太阳电池、温差电池、核电池等。
干电池常用的一种是碳－锌干电池（图3）。
负极是锌做的圆筒，内有氯化铵作为电解质，少量氯化锌、惰性填料及水调成的糊状电解质，正极是四周裹以掺有二氧化锰的糊状电解质的一根碳棒。
电极反应是：负极处锌原子成为锌离子（Zn++），释出电子，正极处铵离子(NH 嬃)得到电子而成为氨气与氢气。
用二氧化锰驱除氢气以消除极化。
电动势约为1.5伏。
蓄电池种类很多，共同的特点是可以经历多次充电、放电循环，反复使用。
铅蓄电池最为常用，其极板是用铅合金制成的格栅，电解液为稀硫酸。
两极板均覆盖有硫酸铅。
但充电后，正极处极板上硫酸铅转变成二氧化铅，负极处硫酸铅转变成金属铅。
放电时，则发生反方向的化学反应。
铅蓄电池的电动势约为2伏，常用串联方式组成6伏或12伏的蓄电池组。
电池放电时硫酸浓度减小，可用测电解液比重的方法来判断蓄电池是否需要充电或者充电过程是否可以结束。
铅蓄电池的优点是放电时电动势较稳定，缺点是比能量（单位重量所蓄电能）小，对环境腐蚀性强。
由正极板群、负极板群、电解液和容器等组成。
充电后的正极板是棕褐色的二氧化铅（PbO2），负极板是灰色的绒状铅（Pb），当两极板放置在浓度为27％～37％的硫酸(H2SO4)水溶液中时，极板的铅和硫酸发生化学反应，二价的铅正离子（Pb2+）转移到电解液中，在负极板上留下两个电子(2e-)。
由于正负电荷的引力，铅正离子聚集在负极板的周围，而正极板在电解液中水分子作用下有少量的二氧化铅（PbO2）渗入电解液，其中两价的氧离子和水化合，使二氧化铅分子变成可离解的一种不稳定的物质——氢氧化铅〔Pb（OH4〕）。
氢氧化铅由4价的铅正离子（Pb4+）和4个氢氧根〔4（OH）-〕组成。
4价的铅正离子（Pb4+）留在正极板上，使正极板带正电。
废铅膏同步还原硫酸化试验
量 分 数 为 85% 的 硫 酸 、草 酸 添 加 量 1.5 g ，反 应 时 间 2.0 h 的 条 件 下 充 分 反 应 ，得 到 的 酸 浸 铅 膏 Pb()2 含
量 为 1 .3 9 % ，？63()4 含 量 达 95.76% 。同 步 还 原 硫 酸 化 过 程 将 废 铅 膏 绝 大 部 分 转 化 为 ？6304 ，缩短了 废
0. 5 、1.0、1.5、2. 0 、2. 5 g ) 对 铅 膏 硫 酸 化 进 程 的 影 响 ，取 5 g 铅 膏 ，25 m L 硫 酸 置 于 烧 杯 中 ，同时添加 不 同 质 量 的 二 水 合 草 酸 . 在 室 温 下 充 分 反 应 24 h ; 最 后 ，探 究 反 应 时 间 （〇. 5 、1. 0 、1. 5 、2. 0 h )对铅膏 硫 酸 化 进 程 的 影 响 ，将 5 g 铅 膏 在 最 佳 硫 酸 浓 度 和 草 酸 添 加 量 下 反 应 ，反 应 后 过 滤 并 用 去 离 子 水 洗 涤 至 中 性 ，然 后 在 80 °C 烘 干 得 酸 浸 铅 膏 ，最后测 定其成分含量。
文 献 标 志 码 ：A
文 章 编 号 ：1007-7545(2021)07-0007-05
Experiment of Simultaneous Reduction and Sulfation of Waste Lead Paste
LIU Yu-ling, HUANG K ui， PAN Mei-m ei, DONG Hai-li, LIU Kun-jie
铅 酸 蓄 电 池 广 泛 应 用 于 储 能 、电 动 汽 车 、通信基 站等领 域[1]。随 着 铅 酸 蓄 电 池 的 大 量 使 用 ，不可避 免 地 产 生 了 数 量 庞 大 的 废 旧 铅 酸 蓄 电 池 ，废旧铅 酸 蓄 电 池 主 要 由 电 解 液 （11 % 〜 3 0 % ) 、铅 锑 合 金 板 栅
一种废铅膏中二氧化铅的还原方法[发明专利]
![一种废铅膏中二氧化铅的还原方法[发明专利]](https://img.taocdn.com/s3/m/596da3653d1ec5da50e2524de518964bcf84d2ca.png)
(10)申请公布号(43)申请公布日 (21)申请号 201610002746.5(22)申请日 2016.01.06C22B 7/00(2006.01)C22B 13/00(2006.01)(71)申请人湘潭大学地址411105 湖南省湘潭市雨湖区羊牯塘27号(72)发明人张俊丰 周文芳 曹靖 黄妍(74)专利代理机构湘潭市汇智专利事务所(普通合伙) 43108代理人冷玉萍(54)发明名称一种废铅膏中二氧化铅的还原方法(57)摘要本发明公开了一种废铅膏中二氧化铅的还原方法，属于对废旧铅蓄电池中的二氧化铅进行回收利用领域。
废铅膏中含有约30%的PbO 2，回收处理时，需要将PbO 2转化为二价的铅（氧化铅或者硫酸铅）再进行资源化利用。
本发明采用亚硫酸氢钠作为铅膏中PbO 2的还原剂，硫酸作为助剂将PbO 2转化为硫酸铅，亚硫酸氢钠转化为硫酸钠。
硫酸钠用亚硫酸氢钙再生为亚硫酸氢钠回用于铅膏中PbO 2还原反应，得到的副产物硫酸钙可以进一步综合利用。
用于再生的亚硫酸氢钙可以用氢氧化钙或者碳酸钙吸收烟气中的二氧化硫制备。
本方法具有铅转化率高、成本低的优点。
(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书3页 附图1页CN 105441686 A 2016.03.30C N 105441686A1.一种废铅膏中二氧化铅的还原方法，其特征在于，包括如下步骤：（1）PbO 2的还原反应在废旧铅膏中加入亚硫酸氢钠和硫酸进行还原反应，将废旧铅膏中的PbO 2转化为硫酸铅，亚硫酸氢钠转化为硫酸钠，得到还原后的混合液，所涉及的反应如下：PbO 2+NaHSO 3=PbSO 4+NaOH2NaOH+H 2SO 4= Na 2SO 4+2H 2O；（2）亚硫酸钠再生反应对还原后的混合液进行固液分离，滤渣进行后续的铅资源回收，滤液中加入亚硫酸氢钙悬浮液，实现亚硫酸氢钠的再生，所涉及的反应如下：Ca(HSO 3)2+ Na 2SO 4=CaSO 4+2NaHSO 3。
从铅酸电池的铅膏中回收铅的方法[发明专利]
![从铅酸电池的铅膏中回收铅的方法[发明专利]](https://img.taocdn.com/s3/m/bfd281b2be23482fb4da4cf7.png)
专利名称：从铅酸电池的铅膏中回收铅的方法
专利类型：发明专利
发明人：罗伯特·路易斯·克拉克,布莱恩·多尔蒂,理查德·克拉克,萨玛列什·莫汉塔
申请号：CN201910589815.0
申请日：20160513
公开号：CN110343862A
公开日：
20191018
专利内容由知识产权出版社提供
摘要：本发明涉及从铅酸电池的铅膏中回收铅的方法。
该铅膏包含硫酸铅，该方法包括：使铅膏与还原剂接触从而将铅膏中的二氧化铅还原成一氧化铅；使铅膏与碱接触从而产生包含可溶性硫酸盐的上清液和包含不溶性铅盐的沉淀物；使该上清液与该沉淀物分离；使该沉淀物与烷烃磺酸接触以产生铅离子溶液；向与铅离子溶液接触的阴极施加电势，从而在阴极的第一部分上连续形成附着的铅产物并产生再生的烷烃磺酸，其中，在施加电势的同时阴极相对于铅离子溶液移动，附着的铅产物在宏观尺寸上在阴极和该附着的铅产物之间不形成金属间键，附着的铅产物在阴极上不形成粘结的铅膜；在阴极的第一部分上连续形成新的附着的铅产物的同时从阴极的第二部分去除附着的铅产物。
申请人：艾库伊金属有限公司
地址：美国加利福尼亚州
国籍：US
代理机构：北京同达信恒知识产权代理有限公司
代理人：石磊
更多信息请下载全文后查看。
铅酸电池充放电原理
铅酸电池充放电原理
铅酸电池是一种化学电能转化为电的设备。
它是由正极板、负极板和电解质组成的。
充电过程：
当铅酸电池充电时，外部电源通过正极将正电荷输送到电池内，同时负极释放电子，并通过电解质中的硫酸根离子转移至正极。
正极接受到电子和硫酸根离子后，还原成硫酸铅，同时蓄积了电荷。
放电过程：
当铅酸电池放电时，电池内的化学反应逆转，正极中的硫酸铅被氧化为二氧化铅，同时释放电子，电子通过外部电路从负极流出，进行功的输出。
在放电过程中，正极和负极之间通过电解质中的硫酸根离子进行离子的转移，以维持电荷平衡。
充放电过程中，铅酸电池中的硫酸根离子浓度的变化反映了电池的状态。
充电时硫酸根离子浓度降低，放电时浓度增加。
总体而言，铅酸电池的充放电原理是通过化学反应将化学能转化为电能（充电过程），或通过电能转化为化学能（放电过程）。
铅酸电池的正极材料研发进展考核试卷
B.表面修饰
C.控制粒径
D.提高酸浓度
17.铅酸电池正极材料在制备过程中，烧结温度对材料性能有何影响？()
A.烧结温度越高，电化学性能越好
B.烧结温度越低，电化学性能越好
C.烧结温度与电化学性能无关
D.烧结温度影响材料晶格结构，进而影响电化学性能
18.以下哪个过程不是铅酸电池正极材料在放电过程中发生的？()
10.铅酸电池正极材料的长期性能不会受到电池充放电循环次数的影响。（）
五、主观题（本题共4小题，每题10分，共40分）
1.请描述铅酸电池正极材料的晶体结构特点及其对电化学性能的影响。
2.铅酸电池正极材料的纳米化对其电化学性能有何影响？请从至少三个方面进行阐述。
3.请列举并解释三种常用的提高铅酸电池正极材料导电性的方法。
C.表面修饰
D.提高工作电压
3.影响铅酸电池正极材料利用率的因素包括以下哪些？()
A.材料的微观结构
B.添加剂的选择
C.环境温度
D.电池外壳材料
4.铅酸电池正极材料的合成过程中，以下哪些因素会影响材料的结晶度？()
A.烧结温度
B.烧结时间
C.搅拌速度
D.环境湿度
5.以下哪些添加剂可以提高铅酸电池正极材料的导电性？()
4.铅酸电池正极材料的循环稳定性受到哪些因素的影响？请结合实际研发过程，提出至少两种改善循环稳定性的策略。
标准答案
一、单项选择题
1. C
2. B
3. C
4. D
5. C
6. C
7. D
8. B
9. D
10. A
11. D
12. A
13. C
14. D
15. A
硫酸铅蓄电池化学方程式
硫酸铅蓄电池化学方程式硫酸铅蓄电池是一种重要的蓄电池类型，其化学方程式涉及到硫酸、铅和电子的氧化还原反应。
硫酸铅蓄电池的化学方程式可以分为充电和放电两个过程。
充电过程：1. 负极反应：Pb + HSO4- -> PbSO4 + H+ + 2e-在充电过程中，负极（即负极板）上的铅与硫酸阴离子（HSO4-）反应生成硫酸铅（PbSO4）和氢离子（H+）以及释放出两个电子。
这个反应是一个还原反应，因为铅从原来的离子态（+2态）转变为了金属态（0态）。
2. 正极反应：PbO2 + HSO4- + 3H+ + 2e- -> PbSO4 + 2H2O正极（即正极板）上的二氧化铅（PbO2）与硫酸阴离子（HSO4-）、氢离子（H+）和电子反应生成硫酸铅（PbSO4）和水。
这个反应是一个还原反应，因为二氧化铅从原来的离子态（+4态）转变为了金属态（0态）。
放电过程：1. 负极反应：PbSO4 + H+ + 2e- -> Pb + HSO4-在放电过程中，负极上的硫酸铅（PbSO4）与氢离子（H+）和电子反应生成铅（Pb）和硫酸阴离子（HSO4-）。
这个反应是一个氧化反应，因为铅从金属态（0态）转变为了离子态（+2态）。
2. 正极反应：PbSO4 + 2H2O -> PbO2 + HSO4- + 3H+ + 2e-正极上的硫酸铅（PbSO4）与水、硫酸阴离子（HSO4-）、氢离子（H+）和电子反应生成二氧化铅（PbO2）。
这个反应是一个氧化反应，因为二氧化铅从离子态（+4态）转变为了金属态（0态）。
综上所述，充电过程中的负极反应为Pb + HSO4- -> PbSO4 + H+ + 2e-，正极反应为PbO2 + HSO4- + 3H+ + 2e- -> PbSO4 + 2H2O；放电过程中的负极反应为PbSO4 + H+ + 2e- -> Pb + HSO4-，正极反应为PbSO4 + 2H2O -> PbO2 + HSO4- + 3H+ + 2e-。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硫酸铅转化为二氧化铅的方法
硫酸铅是一种无机化合物，化学式为PbSO4，是白色结晶性粉末。
将硫酸铅转化为二氧化铅（PbO2）的方法有多种，下面将详细介绍其中的两种方法。
方法一：通过电解
硫酸铅可以通过电解的方式转化为二氧化铅。
具体步骤如下：
1.准备工作：准备一个电解槽和两个电极（一正一负）。
电解槽的材质需要具有一定的抗腐蚀性，常用的材料有玻璃、塑料等。
2.制备电解液：将硫酸铅溶解于适量的水中，得到硫酸铅溶液作为电解液。
3.准备电解槽：将电解槽中装满电解液，将两个电极插入电解液中并保持适量的距离。
4.开始电解：接通电源，将正极与阳极相连，负极与阴极相连。
设置适当的电流密度和电解时间，进行电解。
5.收集产物：在电解过程中，铅阳极上会析出二氧化铅。
将电解过程中析出的固体收集起来，经过干燥处理得到二氧化铅。
这种方法主要通过电解槽中的电解反应将硫酸铅中的铅阳极上析出的固体收集而得到二氧化铅。
方法二：通过高温分解
硫酸铅也可以通过高温分解的方式转化为二氧化铅。
具体步骤如下：
1.准备工作：准备一个能够耐受高温的容器和加热设备。
通常选用陶
瓷容器和电炉。
2.准备样品：将硫酸铅样品放入容器中。
3.加热分解：将容器放入加热设备中，加热到适当的温度。
在较高温
度下，硫酸铅会分解生成二氧化铅和二氧化硫。
4.冷却：待加热过程结束后，停止加热，使容器冷却。
5.收集产物：在冷却后，将容器中的产物取出，经过适当的处理和粉碎，得到二氧化铅。
需要注意的是，高温分解过程中会生成有毒气体二氧化硫，所以要确
保操作时的通风良好，避免气体积聚。
通过以上两种方法，硫酸铅可以转化为二氧化铅。
其中，电解法对于
大规模制备二氧化铅更为适用，而高温分解法则适用于小规模实验室制备。
在实际应用中，选择合适的方法取决于实际需求和条件。
