CAD 经典教程——电气图基本知识内容提要:本章是电气制图的基础知识，重点讲述电气工程CAD制图规范、电气图形符号及画法使用命令、电气技术中的文字符号和项目代号等内容.通过本章学习，应达到如下基本要求。
①掌握电气工程CAD制图规范。
②掌握电气图形符号及画法使用命令，能在实际绘图中应用自如。
③掌握电气技术中的文字符号和项目代号。
13。
1电气工程CAD制图规范电气工程设计部门设计、绘制图样,施工单位按图样组织工程施工，所以图样必须有设计和施工等部门共同遵守的一定的格式和一些基本规定，本节扼要介绍国家标准GB/T18135—2000《电气工程CAD制图规则》中常用的有关规定。
13。
1.1图纸的幅面和格式1．图纸的幅面绘制图样时,图纸幅面尺寸应优先采用表13-1中规定的的基本幅面.表13-1 图纸的基本幅面及图框尺寸代号B×L a c e mm其中：a、c、e为留边宽度。
图纸幅面代号由“A”和相应的幅面号组成，即A0～A4。
基本幅面共有五种，其尺寸关系如图1—1所示。
幅面代号的几何含义，实际上就是对0号幅面的对开次数。
如A1中的“1",表示将全张纸（A0幅面）长边对折裁切一次所得的幅面；A4中的“4",表示将全张纸长边对折裁切四次所得的幅面，如图13—1所示。
必要时，允许沿基本幅面的短边成整数倍加长幅面，但加长量必须符合国家标准（GB/T14689—93）中的规定。
图13-1 基本幅面的尺寸关系图框线必须用粗实线绘制。
图框格式分为留有装订边和不留装订边两种，如图13—2和图13-3所示.两种格式图框的周边尺寸a、c、e见表13—1。
但应注意，同一产品的图样只能采用一种格式。
(a）横装(b）竖装图13-2 留有装订边图样的图框格式(a）横装（b）竖装图13-3 不留装订边图样的图框格式国家标准规定，工程图样中的尺寸以毫米为单位时,不需标注单位符号(或名称）。
如采用其他单位，则必须注明相应的单位符号。
CAD电气设计的基础知识
CAD电气设计的基础知识CAD（Computer-Aided Design）电气设计是使用计算机辅助进行电气系统设计的工具。
它能够帮助工程师更高效、更准确地设计和绘制电气图纸。
在进行CAD电气设计之前，了解一些基础知识是非常重要的。
1. 了解电气系统的组成：在进行CAD电气设计之前，首先需要了解电气系统的组成。
电气系统一般包括电源、配电盘、开关、电线、插座等。
通过了解电气系统的组成，可以更好地进行CAD设计。
2. 掌握符号和标准：在CAD电气设计中，使用符号来表示不同的电气设备和元件。
了解并掌握符号和标准是很重要的。
比如，电源常常用一个圆圈表示，电线用直线表示等等。
掌握这些符号和标准能够帮助你准确地绘制电气图纸。
3. 选择合适的CAD软件：选择合适的CAD软件对于电气设计非常重要。
目前市面上有很多不同的CAD软件，如AutoCAD Electrical、SolidWorks Electrical等。
不同的软件在功能和用户界面方面可能有所不同，因此根据自己的需求选择最适合的软件。
4. 创建电气图纸的基本步骤：在进行CAD电气设计时，一般可以按照以下步骤进行：首先，创建一个新的电气图纸；然后，通过绘制线段、画圆等来绘制电气设备；接下来，使用符号和文字标注电气设备及其属性；最后，保存并打印电气图纸。
5. 使用图层和块：在CAD电气设计中，使用图层和块能够大大提高效率。
通过将不同的元素分组到不同的图层中，可以更好地进行管理和控制。
使用块可以重复使用一些常见的元件，比如插座、开关等。
6. 进行校验和改进：在进行CAD电气设计之后，进行校验和改进是非常重要的。
通过校验可以确保设计的准确性和合理性。
如果有错误或不完善之处，需要及时进行改进，并进行重新的校验。
在进行CAD电气设计时，还需要注意以下几点问题：- 不要忽视安全性：在进行CAD电气设计时，安全性是至关重要的。
要确保符合安全标准和规范，避免潜在的安全风险。
第1.1章 电气CAD绘图基础
第1.1章电气CAD绘图基础第 11 章电气 CAD 绘图基础在当今的电气工程领域，CAD（计算机辅助设计）绘图技术已经成为了不可或缺的重要工具。
无论是电气系统的设计、电路原理图的绘制，还是电气设备的布局规划，都离不开电气 CAD 绘图。
掌握电气CAD 绘图基础，对于电气工程师和相关技术人员来说，是必备的技能之一。
电气 CAD 绘图软件的选择是迈出成功绘图的第一步。
市场上有众多的电气 CAD 软件可供选择，如 AutoCAD Electrical、EPLAN、SolidWorks Electrical 等。
这些软件各有特点和优势，需要根据具体的需求和使用场景来进行选择。
AutoCAD Electrical 是一款广泛应用的电气 CAD 软件，它与普通的AutoCAD 软件相比，专门针对电气设计进行了优化，提供了丰富的电气符号库和智能化的绘图工具。
EPLAN 则以其强大的项目管理和数据管理功能而受到青睐，尤其适用于复杂的电气系统设计。
SolidWorks Electrical 则与 SolidWorks 机械设计软件紧密集成，方便进行机电一体化的设计。
在开始绘图之前，了解电气符号的规范和标准是至关重要的。
电气符号是电气 CAD 绘图的基本元素，它们代表着各种电气元件、设备和线路。
常见的电气符号包括电阻、电容、电感、变压器、开关、接触器等。
这些符号都有其特定的形状、尺寸和标注方式，遵循国际和国内的标准，如 IEC（国际电工委员会）标准和 GB（国家标准）。
例如，电阻的符号通常是一个矩形，电容的符号是两条平行的线，电感的符号是一个螺旋线。
在绘制电气符号时，要确保符号的准确性和清晰度，以便于他人能够准确理解图纸的含义。
正确设置绘图环境也是电气 CAD 绘图的重要环节。
这包括选择合适的图纸尺寸、比例、单位和精度等。
图纸尺寸应根据绘图内容的大小和复杂程度来选择，常见的图纸尺寸有 A4、A3、A2 等。
比例的选择要根据实际情况来确定，以确保图纸能够清晰地表达电气系统的布局和细节。
电气工程CAD电气工程图绘制的基本知识
8.2电气工程CAD制图一般规则概述
8.2.1 图纸格式 2. 图框 （1） 图框尺寸
幅面代号 e c a A 0 A1 20 10 25 A2 A3 10 5 A4
电气工程CAD 多媒体课件
（a）
（b）
图 8-1
不留装订边的图框
（a）
（b）
图 8-2
留装订边的图框
8.2电气工程CAD制图一般规则概述
做标记。标记的顺序可以从
标题栏相对的一角开始。
8.2电气工程CAD制图一般规则概述
8.2气技术图样和简图中的字体，所选汉字应为长仿宋体：在AutoCAD 2008环境中，汉字字体可采用Windows系统所带的True-Type字 1. 字体 体“仿宋 GB2312”，也可采用AutoCAD提供的符合国标的形字体
gbenor、gbeitc、gbcbig等。
8.2电气工程CAD制图一般规则概述
8.2.2 文字
电气工程CAD 多媒体课件
（1）常用的文本尺寸宜在下列尺寸中选择： 2.5mm、3.5mm、5mm、7mm、10mm、14mm、20mm。 2. 文本尺寸高度 （2）字符的宽高比约为0.7。 （3）各行文字间的行距不应小于1.5倍的字高。 （4）图样中采用的各种文本尺寸见表。 文本类型 中 文
0.7 0.5
8.2电气工程CAD制图一般规则概述
电气工程CAD 多媒体课件
3. 标题栏的格式 （1）标题栏应放在图面的右下角 。 （2）国内工程通用标题栏的基本信息及尺寸 。 （3）标题栏图线。标题栏外框线为0.5mm的实线，内分格线为0.25mm 的实线。
8.2电气工程CAD制图一般规则概述
注：如果因为特殊需要对表中所列比例再加以放大或缩小，推荐的比例 可以在两个方向加以扩展，但所需比例应是推荐比例的10整数倍。由于 功能原因不能应用推荐比例的特殊情况下，可选用中间比例。
电气CAD-电气图基本知识
电气CAD-电气图基本知识关键信息项：1、电气图的类型2、电气图的绘制规范3、电气符号的标准4、电气图的比例尺5、电气图的布局原则6、电气图的标注要求11 电气图的类型111 电气系统图用于展示整个电气系统的概况，包括电源进线、配电线路、主要电气设备等之间的连接关系和规格。
应清晰表明系统的总容量、总电压等级等关键参数。
112 电路图详细描绘电气设备和元件的连接关系，以及工作原理。
包括主电路和控制电路，所有元件应按标准符号绘制。
113 接线图表示电气设备和元件之间的实际接线情况。
分为单元接线图、互连接线图和端子接线图等。
114 布置图展示电气设备和元件在具体空间中的位置和布局。
如开关柜布置图、控制柜布置图等。
12 电气图的绘制规范121 线条主电路线条应比控制电路线条粗。
线条应清晰、均匀，避免交叉和重叠。
122 图形符号严格遵循国家标准或国际标准规定的电气符号。
符号的大小和比例应保持一致。
123 文字标注文字应清晰、规范，字体大小适中。
标注的内容应准确、完整，包括元件的名称、型号、规格等。
13 电气符号的标准131 常见电气元件符号如电阻、电容、电感、变压器、开关、接触器等。
符号应易于识别和理解。
132 特殊电气设备符号对于一些专用的电气设备，如变频器、PLC 等，应使用规定的符号。
若暂无标准符号，可自行设计，但应在图例中说明。
14 电气图的比例尺141 选择合适的比例尺根据电气图的复杂程度和纸张大小，选择合适的比例尺。
确保图形在图纸上的布局合理，便于阅读和理解。
142 比例尺的标注在电气图中明确标注所采用的比例尺。
15 电气图的布局原则151 功能分区将不同功能的电路或设备分区布置，便于区分和阅读。
如主电路、控制电路、信号电路等。
152 流向布局按照电流或信号的流向进行布局，使线路清晰、流畅。
153 对称布局对于对称的电路或设备，采用对称的布局方式，以增强美观性和可读性。
16 电气图的标注要求161 元件标注对每个电气元件进行编号和标注，编号应唯一且具有逻辑性。

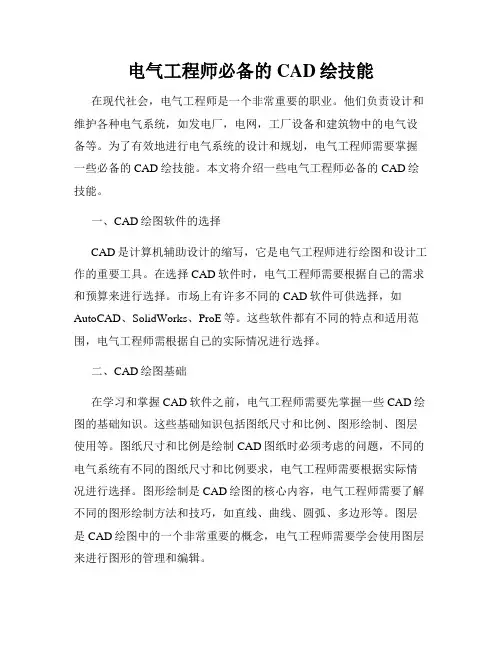

电气工程师必备的CAD绘技能
电气工程师必备的CAD绘技能在现代社会，电气工程师是一个非常重要的职业。
他们负责设计和维护各种电气系统，如发电厂，电网，工厂设备和建筑物中的电气设备等。
为了有效地进行电气系统的设计和规划，电气工程师需要掌握一些必备的CAD绘技能。
本文将介绍一些电气工程师必备的CAD绘技能。
一、CAD绘图软件的选择CAD是计算机辅助设计的缩写，它是电气工程师进行绘图和设计工作的重要工具。
在选择CAD软件时，电气工程师需要根据自己的需求和预算来进行选择。
市场上有许多不同的CAD软件可供选择，如AutoCAD、SolidWorks、ProE等。
这些软件都有不同的特点和适用范围，电气工程师需根据自己的实际情况进行选择。
二、CAD绘图基础在学习和掌握CAD软件之前，电气工程师需要先掌握一些CAD绘图的基础知识。
这些基础知识包括图纸尺寸和比例、图形绘制、图层使用等。
图纸尺寸和比例是绘制CAD图纸时必须考虑的问题，不同的电气系统有不同的图纸尺寸和比例要求，电气工程师需要根据实际情况进行选择。
图形绘制是CAD绘图的核心内容，电气工程师需要了解不同的图形绘制方法和技巧，如直线、曲线、圆弧、多边形等。
图层是CAD绘图中的一个非常重要的概念，电气工程师需要学会使用图层来进行图形的管理和编辑。
三、电气符号库的使用在电气系统的设计和绘图中，使用正确的电气符号是非常重要的。
电气符号库是CAD软件中自带的一个功能，它包含了各种常用的电气符号。
电气工程师需要学会使用电气符号库来进行符号的选取和绘制。
同时，在实际工作中，电气工程师还可以根据需要自行创建和维护自己的电气符号库。
电气符号的正确使用可以提高电气图纸的可读性和规范性，减少设计和施工中的错误和纠正工作。
四、参数化设计在电气工程中，有些电气元件的参数是可以通过计算或者测量得到的。
为了提高工作效率，电气工程师可以使用CAD软件中的参数化设计功能来进行电气元件的设计和绘制。
参数化设计是指使用变量来表示物体的尺寸和其他属性，通过改变变量的值来改变物体的形状和其他参数。
电气CAD 电气图基本知识
电气CAD 电气图基本知识在现代电气工程领域，电气图是设计、安装、调试和维护电气系统的重要工具。
电气 CAD（计算机辅助设计）则为绘制电气图提供了高效、精确的手段。
要想熟练运用电气 CAD 绘制出准确、清晰的电气图，了解电气图的基本知识是关键。
一、电气图的定义与作用电气图是用图形符号、带注释的围框或简化外形表示电气系统或设备中各组成部分之间相互关系及其连接关系的一种图。
它的作用主要体现在以下几个方面：1、设计规划：在电气系统的设计阶段，电气图用于展示电路的原理、布局和连接方式，帮助设计师构思和优化方案。
2、安装调试：安装人员根据电气图进行设备的安装和接线，调试人员依据图进行系统的测试和调整。
3、维护维修：当电气系统出现故障时，维修人员通过查看电气图，能够快速定位问题所在，并采取相应的维修措施。
4、技术交流：电气图是电气工程师之间进行技术交流和沟通的有效媒介，能够准确传达设计意图和技术要求。
二、电气图的分类电气图的种类繁多，根据不同的用途和表现形式，可以分为以下几类：1、电路图电路图又称为原理图，它主要表示电路的工作原理和各元件之间的连接关系。
电路图不考虑实际的元器件布局和物理尺寸，重点在于展示电流的路径和信号的流向。
2、接线图接线图用于表示电气设备或装置中各个接线端子之间的实际连接关系。
它通常与电路图配合使用，以指导设备的接线和安装。
3、布置图布置图包括电气设备布置图和布线图。
电气设备布置图展示了电气设备在空间中的位置和布局；布线图则表示电气设备之间的导线走向和敷设方式。
4、系统图系统图用于描述整个电气系统的概况，包括电源、输电线路、配电装置、用电设备等之间的关系，能够从整体上反映系统的组成和结构。
5、逻辑图逻辑图主要用于表示数字电路的逻辑功能和逻辑关系，采用特定的逻辑符号来表示电路的输入、输出和逻辑运算。
三、电气图的图形符号图形符号是电气图的基本组成元素，它是用来表示各种电气设备、装置、元件和线路的简单图形。
电气CAD 电气图基本知识
电气CAD 电气图基本知识在现代电气工程领域，电气图是设计、施工、维护和故障排除的重要工具。
电气CAD（计算机辅助设计）则为电气图的绘制提供了高效、精确的手段。
要理解和掌握电气 CAD 电气图，首先需要了解一些基本知识。
一、电气图的分类电气图的种类繁多，常见的有以下几种：1、原理图原理图是用来表示电路的工作原理和各电器元件之间相互关系的图形。
它不考虑电器元件的实际位置和外形，重点在于展示电路的逻辑连接和信号流向。
原理图对于分析电路的工作原理、进行故障诊断和设计电路具有重要意义。
2、接线图接线图则详细地展示了电气设备中各元件之间的实际接线关系，包括端子号、导线的型号、规格和长度等。
接线图主要用于电气设备的安装、接线和调试。
3、布置图布置图用于展示电气设备在控制柜、配电箱等中的实际布置情况，包括各元件的安装位置、间距和方向等。
它有助于在实际安装中合理安排空间，保证设备的正常运行和维护。
4、系统图系统图通常用于表示整个电气系统的概貌，包括电源的进线、分配、负载的连接等。
它可以帮助我们从整体上了解电气系统的结构和组成。
二、电气图的符号和标记电气图中使用了大量的符号和标记来代表各种电器元件、设备和线路。
这些符号和标记都有其特定的含义和标准。
1、电器元件符号例如，电阻用一个矩形表示，电容用两条平行的直线表示，电感用一个线圈表示等等。
对于一些复杂的电器元件，如集成电路、继电器等，也有专门规定的符号。
2、线路符号线路的表示也有相应的符号，如直线表示导线，折线表示电缆等。
线路上还会标注电流、电压、功率等参数。
3、标记和标注为了更清楚地说明电气图中的各种信息，还会使用标记和标注。
例如，元件的编号、型号、规格，线路的编号、颜色等。
三、电气图的绘制原则1、清晰性电气图应清晰明了，布局合理，避免线条交叉和重叠，使读者能够轻松地理解电路的结构和工作原理。
2、准确性图中的符号、标记和标注应准确无误，符合国家标准和行业规范。
3、完整性电气图应包含所有必要的信息，如电源、负载、控制回路、保护装置等，以确保电路的正常运行和维护。
电气CAD制图常识
一、电气图概念用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成局部之间彼此关系及其连接关系的一种图。
广义地说说明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成局部的彼此关系或连接关系，或用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的全然组成、彼此关系及其要紧特点的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全数组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细明白得作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方式的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：要紧用二进制逻辑〔与、或、异或等〕单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方式的逻辑图叫纯逻辑图。
5、功能表图：表示操纵系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件〔如R、L、C〕及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成局部和相应数据列成的表格其用途表示各组成局部的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全数外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进展接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个构造单元内的连接关系的一种接线图或接线表。
〔构造单元指在各类情形下可独立运行的组件或某种组合体〕⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
〔线缆接线图或接线表〕⑶端子接线图或端子接线表：表示成套装置或设备的端子，和接在端子上的外部接线〔必要时包括内部接线〕的一种接线图或接线表。
电气CAD绘的技巧与注意事项
电气CAD绘的技巧与注意事项电气CAD绘图技巧与注意事项在现代电气工程中，CAD（计算机辅助设计）已经成为一种不可或缺的工具。
使用CAD软件可以方便快捷地进行电气图纸的设计和绘制。
然而，在使用CAD进行电气绘图时，我们需要掌握一些技巧和注意事项，以保证绘图的准确性和高效性。
本文将介绍一些电气CAD绘图的技巧和注意事项。
一、选择合适的CAD软件在开始绘图之前，我们需要选择一款适合自己需求的CAD软件。
市场上有多种不同的CAD软件可供选择，如AutoCAD、SolidWorks等。
根据绘图的具体需求和个人喜好，选择一款功能强大且易于操作的CAD软件非常重要。
二、合理设置CAD绘图环境在进行电气CAD绘图之前，我们需要合理设置绘图环境。
首先，我们可以根据需要自定义一些绘图模板，包括标准尺寸、线型、字体等。
其次，设置合适的图层管理，可以方便地控制不同元件和线路的可见性和颜色，使图纸更加清晰易读。
最后，了解并设置正确的单位和精度，以确保绘图的准确性。
三、使用正确的符号和标准在进行电气CAD绘图时，使用正确的符号和标准非常重要。
电气符号是一种在电气图纸中表示电气元件和线路连接关系的图形标识。
我们可以根据国家和行业的标准，选择并使用正确的电气符号。
使用标准的电气符号可以提高图纸的可读性和准确性，避免不必要的误解和错误。
四、合理组织图纸布局在进行电气CAD绘图时，合理组织图纸布局可以提高绘图的效率和便捷性。
我们可以将电气图纸划分为不同的区域，分别绘制不同的电气元件和线路。
此外，使用合适的图纸比例和缩放功能，可以使绘图更加直观和易于理解。
合理组织图纸布局还可以提高阅读和修改时的效率，节省时间和精力。
五、正确使用CAD绘图工具在进行电气CAD绘图时，熟练掌握并正确使用CAD绘图工具是非常重要的。
其中，常用的绘图工具包括直线、弧线、多边形等。
我们可以根据需要选择合适的绘图工具，并学会使用快捷键和命令来加快绘图的速度和准确性。
在CAD中进行电路图设计的基本要素
在CAD中进行电路图设计的基本要素电路图是电子工程师日常工作中常用的工具，用于表示电路及其组件之间的连接关系。
在现代的电路设计中，计算机辅助设计（CAD）已经成为了必不可少的工具。
本文将介绍在CAD软件中进行电路图设计的基本要素。
1. 元件符号：电路图中的各种元件，如电阻、电容、电感、二极管、晶体管等，都需要有对应的元件符号。
对于常见元件，CAD软件通常会提供一套标准的元件符号库。
在设计电路图时，我们需要选择合适的元件符号，并在连接时正确使用。
2. 连线：连接电路中的各个元件是电路图设计的核心。
在CAD软件中，我们可以使用连接线工具来连接各个元件符号。
连接线通常使用直线或折线的形式，需要注意的是，连接线不可以交叉或重叠，以免造成电路连接的混乱。
3. 电源符号：电路中必不可少的要素之一就是电源。
在CAD软件中，我们可以使用电源符号来代表不同类型的电源，如直流电源、交流电源等。
电源符号通常由一个或多个连续的线段构成，其中一个线段上会有正/负极性标识。
4. 接地符号：接地是电路设计中常用的连接方法之一。
在CAD软件中，我们可以使用接地符号来表示电路中的接地点。
接地符号通常由一个普通的连接线与一个与地相关的符号组成，以便于标识接地点。
5. 标签：在CAD软件中，我们可以使用标签来添加电路图中的文字标识。
通过标签，我们可以给元件符号、连接线、接地符号等添加说明性的文字，以便于理解电路的功能和连接关系。
6. 参考设计ator：在复杂的电路图中，为了方便查找和交流，需要对每个元件进行编号。
CAD软件通常会提供参考设计ator功能，用于为电路中的元件自动生成编号。
根据习惯，常用的编号方法包括字母和数字的组合、连续的数字序列等。
7. 网表：在大规模的电路设计中，通常会有多个电路图组成。
为了方便整体设计和分工合作，需要将多个电路图整合成一个完整的电路设计。
CAD软件提供了网表功能，用于将多个电路图连接起来，确保整体设计的连贯性。
CAD电气图基本知识详解
CAD电气图基本知识详解在电气工程领域，CAD 电气图是非常重要的工具，它能够清晰、准确地表达电气系统的设计理念、电路连接和设备布局等信息。
对于电气工程师、技术人员以及相关从业者来说，掌握 CAD 电气图的基本知识是必不可少的。
一、CAD 电气图的定义与作用CAD 电气图，简单来说，就是利用计算机辅助设计（CAD）软件绘制的电气原理图、接线图、布置图等各类与电气系统相关的图纸。
其主要作用包括：1、规划与设计：在电气系统的初始设计阶段，帮助工程师构思和规划电路布局、设备选型等。
2、沟通与交流：为不同部门之间的人员，如设计人员、施工人员、维护人员等，提供了一种统一、清晰的交流语言，确保各方对电气系统的理解一致。
3、施工指导：施工人员可以根据 CAD 电气图进行准确的设备安装、线路敷设等操作。
4、故障诊断与维护：在系统出现故障时，有助于快速定位问题所在，提高维护效率。
二、CAD 电气图的分类1、电气原理图电气原理图是用来表示电路工作原理和各电器元件相互关系的图纸。
它不考虑电器元件的实际位置和外形，重点在于展示电路的逻辑关系和信号流向。
2、电气接线图接线图则侧重于展示电气设备之间实际的连接关系，包括端子号、线缆型号和规格等详细信息。
3、电气布置图布置图主要描述电气设备在空间中的位置和布局，以及它们之间的相对位置关系。
三、CAD 电气图的绘制规范1、图形符号使用标准的电气图形符号是确保图纸清晰易懂的关键。
这些符号具有特定的含义和形状，并且在国际和国内都有相应的标准规范，如GB/T 4728 等。
2、线条类型不同类型的线条在 CAD 电气图中有着不同的含义。
例如，实线通常表示主电路，虚线表示控制电路或辅助电路。
3、文字标注对电气元件、设备、线路等进行清晰准确的文字标注，包括型号、规格、参数等信息。
4、比例与尺寸根据实际需要选择合适的比例绘制图纸，同时要保证尺寸标注的准确性。
5、布局与构图图纸的布局应合理，各部分内容分布均匀，便于阅读和理解。
(完整word版)CAD电气图及符号基本知识
CAD 经典教程——电气图基本知识内容提要：本章是电气制图的基础知识，重点讲述电气工程CAD制图规范、电气图形符号及画法使用命令、电气技术中的文字符号和项目代号等内容。
通过本章学习，应达到如下基本要求。
①掌握电气工程CAD制图规范。
②掌握电气图形符号及画法使用命令，能在实际绘图中应用自如。
③掌握电气技术中的文字符号和项目代号。
13.1电气工程CAD制图规范电气工程设计部门设计、绘制图样，施工单位按图样组织工程施工，所以图样必须有设计和施工等部门共同遵守的一定的格式和一些基本规定，本节扼要介绍国家标准GB/T18135 —2000《电气工程CAD 制图规则》中常用的有关规定。
13.1.1图纸的幅面和格式1 •图纸的幅面绘制图样时，图纸幅面尺寸应优先采用表13-1中规定的的基本幅面。
其中：a、c、e为留边宽度。
图纸幅面代号由“ A ”和相应的幅面号组成，即A0〜A4。
基本幅面共有五种，其尺寸关系如图1-1所示。
幅面代号的几何含义，实际上就是对0号幅面的对开次数。
如A1中的“1”，表示将全张纸(A0幅面)长边对折裁切一次所得的幅面；A4中的“ 4”，表示将全张纸长边对折裁切四次所得的幅面，如图13-1所示。
必要时，允许沿基本幅面的短边成整数倍加长幅面，但加长量必须符合国家标准(GB/T14689 —93)中的规定。
rap图13-1基本幅面的尺寸关系图框线必须用粗实线绘制。
图框格式分为留有装订边和不留装订边两种，如图 13-2和图13-3所示。
两种格式图框的周边尺寸 a 、c 、e 见表13-1。
但应注意，同一产品的图样只能采用一种格式。
图13-3不留装订边图样的图框格式国家标准规定，工程图样中的尺寸以毫米为单位时，不需标注单位符号(或名称)。
如采用其他单位，则必须注明相应的单位符号。
本书的文字叙述和图例中的尺寸单位为毫米， 均未标出。
图幅的分区，为了确定图中内容的位置及其他用途，往往需要将一些幅面较大的内容复 杂的电气图进行分区，如图13-4所示。
电气CAD绘图基础
字高 20 14 10 字宽 14 10 7
7
5 3.5
5 3.5 2.5
电气系统CAD
（4－2） 字体、字形
汉字的简化字书写，必须符合国务院公布的《汉字简化 方案》和有关规定。
拉丁字母、阿拉伯数字与罗马数字，如需写成斜体字， 其斜度应是从字的底线逆时针向上倾斜75°。斜体字的 高度与宽度应与相应的直体字相等。
数量的数值注写，应采用正体阿拉伯数字。各种计量单 位凡前面有量值的，均应采用国家颁布的单位符号注写。 单位符号应采用正体字母。
分数、百分数和比例数的注写，应采用阿拉伯数字和数 学符号，例如:四分之三、百分之二十五和一比二十应分 别写成3/4、25%和1:20。
当注写的数字小于1时，必须写出个位的“0”，小数点应 采用圆点，齐基准线书写，例如0.01。
1:3,1:4,1:6,1:15,1:25,1:30,1:40,1:60.1:80, 1:250,1:300,1:400,1:600
电气系统CAD
（3－1） 电气工程图线型
图的线宜从下列线宽系列中选取:2.0、1.4、1.0、0.7、0.5、0.35mm。 每个图样，应根据复杂程度与比例大小，先选定基本线宽b，再参考下 表。
电气系统CAD
（2） 图幅及格式
1 常见的图幅与比例
1＃(841*594)
1：100＝84100*59400
2＃ (594*420)
1：50＝29850*21000
3＃ (420*297)
一般用于零件图绘制，电气工程中较少采用
2 比例与文字大小和尺寸的关系标准是设计制图的基本规定，适用于总图、建筑、结构、给 水排水、暖通空调、电气等各专业制图。
制图标准适用于下列制图方式绘制的图样: (1) 手工制图； (2) 计算机制图。
电气cad基本知识
电气cad基本知识电气CAD基本知识电气CAD是一种电气绘图软件，用于绘制电气系统的图纸和图表。
它是电气工程师在设计和实施电气系统时的重要工具。
下面将介绍一些电气CAD的基本知识。
1. 软件介绍电气CAD软件可以帮助电气工程师绘制电气系统的布线图、电路图、接线图等。
常用的电气CAD软件有AutoCAD Electrical、EPLAN Electric P8等。
这些软件具有丰富的符号库和功能，可以提高工程师的绘图效率和准确性。
2. 绘图工具电气CAD软件提供了各种绘图工具，如线条工具、符号工具、文本工具等。
工程师可以使用这些工具在绘图界面上进行图形的绘制和编辑。
例如，线条工具可以绘制电路的导线和连接线，符号工具可以插入电气设备的符号，文本工具可以添加文字说明。
3. 符号库电气CAD软件通常配备了丰富的符号库，包括电气元件、开关、传感器、电机等常用的电气设备符号。
工程师可以从符号库中选择合适的符号，并将其拖拽到绘图界面上。
符号库的使用可以大大提高绘图的速度和准确性。
4. 属性设置在绘制电气图纸时，工程师可以对绘图元素进行属性设置，如线宽、线型、颜色等。
这些属性设置可以使电气图纸更加清晰明了，方便阅读和理解。
此外，还可以对符号进行属性设置，如设备名称、参数值等。
5. 图层管理电气CAD软件支持图层管理功能，可以将不同类型的绘图元素分别放置在不同的图层中。
通过图层管理，工程师可以方便地控制图纸的显示和隐藏，使图纸更加清晰。
此外，还可以设置图层的可见性、颜色、线型等属性。
6. 自动生成列表电气CAD软件可以根据绘图内容自动生成各种列表，如元件清单、线缆清单等。
这些列表可以帮助工程师对电气系统进行统计和管理，提高工作效率。
工程师可以根据需要自定义列表的格式和内容。
7. 标注和注释电气CAD软件支持标注和注释功能，可以在电气图纸上添加文字说明、箭头、尺寸标注等。
这些标注和注释可以使电气图纸更加清晰易懂，方便与他人沟通和交流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD制作电路需用知识电气照明施工图的一般规定图线1.电路中主回路线用粗实线。
其他线用细线。
2.事故照明线、直流配电线路、钢索或屏蔽线等用虚线。
3.控制及信号线用点画线。
4.交流配电线路用中粗线。
5.建筑物的轮廓线用细实线。
比例:一般情况下，平面图采用与水施、建筑平面图相同的比例；系统图可任选比例或不按比例的示意性绘制。
图例符号；电气符号包括图形符号、电工设备文字符号和电工系统图的回路标号三种。
电气照明平面图的一般规定在一定比例的建筑平面图上，标明电源进户线的位置、规格、穿线管径，配电箱的位置，配电线路的走向、编号、敷设方式，配电线的规格、根数、穿线管径，开关、插座、照明灯具的种类、型号、规格、安装方式、位置等。
线路用单线表示，以短线数或短斜线加数字表明同一走向导线的根数。
电气照明系统图的一般规定根据用电量和配电方式画出的，它是表示建筑内配电系统的组成与连接的示意图，通常用粗实线绘制，没有比例关系。
从图中可看到配电装置，配电线的连接情况及所用导线的型号、截面、敷设方式、采用管径，用电总容量。
常用电线文字符号：BV铜芯聚氯乙烯绝缘、ZR-BV阻燃，NH-BV耐火，BV-105耐热铜芯聚氯乙烯绝缘。
对经常移动的电器，如插线板等应选用BVR或BVVR的软线。
导线敷设穿管材料文字符号：PC聚氯乙烯硬质管，FPC半硬质聚氯乙烯管。
敷设方式文字符号：WC暗敷墙内/ CC 暗敷天棚/ BC暗敷梁内/ CLC暗敷柱内/ FC暗敷地面内。
在电力平面图中配电线路上的标注格式：a－b (c×d)e－fa－－回路编号；b－－导线型号；c－－导线根数；d－－导线截面；e－－敷设方式及穿管管径；f－－敷设部位。
例：3－BLV（3×4）PC16－WC3表示第三回路，BV铜芯聚氯乙烯绝缘，3根4mm2截面的导线，PC是3根导线穿管径为16mm的聚氯乙烯硬质管，WC是暗敷墙内。
开关插座的种类及型号规格中国目前常见的面板开关插座，以外型尺寸可以分为三种，86型、120型、118型，此三种都有相应的国家标准。
86型开关插座正面一般为86mm×86mm正方形（个别产品因外观设计，大小稍有变化）。
在86型开关基础上，又派生了146型（146mm×86mm）和多位联体安装的开关插座。
120型开关插座源于日本，目前在中国台湾地区和浙江省最为常见。
其正面为120mm×74mm，呈竖直状的长方形。
在120型基础上，派生了120mm×120mm大面板，以组合更多的功能件。
118型开关插座是120型标准进入中国后，国内厂家在仿制的基础上按中国人习惯进行变化而产生的。
其正面也为120mm×74mm，但横置安装。
目前118型开关在湖北、重庆两省市最多见。
118型基础上，还有156mm×74mm，200mm×74mm两种长板配置，在需集中控制的取电位置可安置更多的功能件。
配电箱的规格种类：配电箱的规格有8位，12位，16位，20位。
一位等于一个1P断路器或一个DPN断路器的宽度(18毫米)。
常用公式：1．电流公式I=功率/220v；2．3．+例如20w的灯泡，分支电流I=20W/220=0.09A2。
计算电流公式Ijs=Kx*P/U/cosφ（fai,四声），其中：Ijs-------计算电流；Kx--------需用系数，家庭用电，Kx在0.5~0.7之间足够；P---------安装容量，所有电器（插座也折算在内，每个100W估算进去）；cosφ------功率因数，民用电气线路按0.85~0.9估算。
得到计算电流值后，选择断路器可以套大1、2个规格的，但要注意，断路器与其所保护的线路之间要配套（指出线回路）：16A----------对应线路为BV-2.5；20、25A------对应线路为BV-4；32A----------对应线路为BV-6;40A----------对应线路为BV-10（一般是住宅进线规格，对应40A电表）。
3．电线通过电流的计算顺口溜：十下五、百上二，五十三四上下分，埋地套管七五折。
意思是需要通过10A以下电流时，每平方毫米可通过5A电流；需要通过100A以上电流时，每平方毫米可通过2A电流；需要通过10～30A之间电流时，每平方毫米可通过4A电流；需要通过50～100安之间电流时，每平方毫米可通过3A电流，按照这样计算后，若属于埋地或套管附设时则可通过的电流值应乘于0.75。
4．电线截面的计算：I＝w/u×kI—为线路需要的最大电流容量，单位A W—家用电能总功率，单位WU—家用额定电压，单位Vk—过电压的安全系数，数值一般取1.2～1.3根据上面载流能力公式计算出家庭用电的最大需求电流量，然后根据不同截面的电线所能承受的最大载流能力来选取恰当的电线。
1.首先计算回路的总负荷(总功率),也就是终端设备的总功率.计为P,单位KW2.确定该回路的电压,民用系列就220/380V两类.计为U,单位V3.计算该回路的总电流,计为I,I=P/U,单位A4.选择导线类型(一般家装及小工程主要有铜芯线/铝芯线,其中又分为单芯,多芯)5.查出该类型导线的电流通过能力(可查阅该导线的说明或检验报告)计为X006.导线的截面=I/X,如出现小数点,按进一法计算,如无该型号导线,按高型号选择.下面举例说明:例如一住宅某回路经计算得知总负荷(P)为6KW(把回路上拟接入的电器==设备的功率加起来即可),电路采用220V电压(U) 则:总电流(I)=6000W/220V=27.27A 该回路采用单芯铜芯线,经查阅该导线电流通过能力约为6A/MM2(X) 则:该回路应采用的导线截面面积为I/X=27.27/6=4.545MM2 按进一法,应采用5MM2的导线,经查阅该导线无5MM2规格,接近型号为4MM2和6MM2,按照就高的原则该回路应采用6MM2的导线.常用电器的功率（瓦）空调的功率1匹=735W≈750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875 W 此计算法以此类推。
3匹空调器应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。
5匹空调应选择多少A的空气开关？( 380V电压)750W×5匹=3750W×3倍（冲击电流）=1125W÷380V=29.60≈32A(功率÷电压=安培)。
电暖器；1600。
微波炉；1200。
电磁炉；1600。
电壶；1500。
电热水器（淋浴）1500 电饭煲；500。
吸尘器；1000。
电视机/收录机80。
冰箱（170升）；100。
洗衣机（5公斤）；360。
电熨斗1000。
电吹风机；600。
家用电脑；750。
VCD；50。
DVD；25断路器有关知识现代家居用电应按照明回路、电源插座回路、空调回路、分开布线，当其中一个回路（如插座回路）出现故障时，其他回路仍可以正常供电。
插座回路须安装漏电保护装置，防止家用电器漏电造成人身电击事故。
断路器的几大功能：A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。
B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。
C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，主要是保护人体安全的。
1P断路器与DPN断路器的区别：1P就是火线进断路器，零线不进，DPN是火线和零线同时进断路器，切断时火线和零线同时切断，对居民用户来说安全性更高。
2P断路器也为双进双出，即火线和零线都进断路器，但2P断路器的宽度比1P和DPN断路器宽一倍。
漏电保护器：实际上是指带漏电保护装置的断路器（如图所示），作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。
家庭如何选择或验算总负荷电流的总值断路器的额定电流如果选择的偏小，则断路器易频繁跳闸，引起不必要的停电，如选择过大，则达不到预期的保护效果，因此家装断路器，正确选择额定容量电流大小很重要。
一般小型断路器规格主要以额定电流区分6A，10A，16A，20A，25A，32A，40A，50A，63A，80A，100A等；那么一般家庭如何选择或验算总负荷电流的总值呢？1、首先计算各分支电流的值①纯电阻性负载，如灯泡，电热器等用注明功率直接除以电压即的，公式I=功率/220v；例如20w的灯泡，分支电流I=20W/220=0.09A电风扇、电熨斗、电热毯、电热水器、电暖器、电饭锅、电炒锅、吸尘器、空调等为阻性负载②感性负载，如荧光灯，电视机，洗衣机，等计算稍微复杂，要考虑消耗功率，具体计算还要考虑功率因数等，为便于估算，笔者给出一个简单的计算方法，即一般感性负载，根据其注明负载计算出来的功率在翻一倍即可，例如注明20W的日光灯的分支电流I=20W/220v=0.09A，翻倍为0.09A*2=0.18A（比精确计算值0.15A，多0.03A）日光灯、电冰箱、电视等划为感性类2、总负荷电流即为各分支电流之和；知道了分支电流和总电流，就可以选择分支断路器及总闸断路器、总保险丝，总电表以及各支路电线的规格，或者验算已设计的这些电气部件的规格是否符合安全要求；还有：为了确保安全可靠，电气部件的额定工作电流一般应大于2倍所需的最大负荷电流；此外，在设计、选择电气部件时，还要考虑到以后用电负荷增加的可能性，为以后需求留有余量；1、住户配电箱总开关一般选择双极32-63A小型断路器或隔离开关。
2、照明回路一般10-16A小型断路器。
3、插座回路一般选择16-20A的漏电保护断路器。
4、空调回路一般选择16-25A小型断路器。
5、采用双极或1P+N（相线+中性线）断路器，当线路出现短路或漏电故障时，立即切断电源的相线和中性线，确保人身安全及用电设备的安全。
下表给出了几种常见住宅的计算负荷及主开关的额定电流梅兰日兰这个品牌的全名叫施耐德电气梅兰日兰。
施耐德电气梅兰日兰有北京、天津、上海、广州四大基地。
梅兰日兰品牌断路器型号表达方式例1；C65N-C16/1PC65是梅兰日兰的断路器, N表示分断电流为6000A。
,C16是指它的额定电流最大为16A,2P 是指单极。
例2：C68N-16/2P vigic65ELM(30mA)C68是断路器的系列型号，N表示分断电流为6000A。
16/2P是指额定电流16安的双极断路器，vigic65ELM指的是漏电附件型号参数（电磁式的），30mA指的是最大允许漏电电流。
例3：DPN—C32/2PDPN：是DPN型断路器系列，C32/2P：二级起跳电流为32A.。
