钛合金加工性能
钛合金牌号及性能
工业纯钛YA1、YA2、YA3：冲压性能优良。
可进行各种形式的焊接, 焊接性能良好, 焊接接头可达基体属强度的90%。
易于锯和砂轮切割, 机械加工性能良好。
耐蚀性能优良用于350℃以下、受力小的零件及冲压成各种复杂形状的零件。
如火电站凝汽器；船用海水腐蚀的管道系统、阀门、泵；化工热交换器、泵体、蒸馏塔；海水淡化系统、镀铂阳极；飞机的骨架、蒙皮、发动机部件、横梁等。
钛合金TA6：具有良好的焊接性能, 有较高的蠕变强度, 但工艺可塑性较低, 可热状态下变形, 东日合金在承受轴向负荷时, 对切口没有敏感性, 切削性能尚好400℃以下工作的零件及焊接件。
钛合金TA7：冲压性能差, 热塑性尚好。
东日可进行各种形式的焊接, 性能良好, 焊接接头强度和塑性可与基体金属相等。
机械加工性能与工业纯钛相同。
耐蚀性良好, 高温热稳定性良好做500℃以下长期工作的结构件, 可做各种模锻件。
钛合金TA8：热塑性良好。
东日可进行各种形式焊接, 焊接性良好。
机加工性与工业纯钛相同。
抗氧化性良好500℃以下长期工作零件。
东日可以制造发动机压气机盘和叶片。
钛合金TC1：冲压性良好。
东日可进行各种形式焊接, 焊接性良好。
机加工性与工业纯钛相同。
抗氧化性良好做400℃以下工作的零件。
适于各种板材，冲压和焊接零件。
钛合金TC2：在350℃下,100h 的持久强度在400MPa以上, 热加工有良的塑性。
加热到350-40 0℃, 没有发脆倾向, 因此, 可用其焊接在高温下工作的零件做500℃以下工作的零件、焊接件、模锻件和弯曲加工的零件等。
钛合金TC3：冲压性差, 热塑性良好。
可进行各种形式的焊接, 焊接接头强度可达基体金属强度9 0%。
机械加工性能尚好, 需要用硬质合金, 大走刀量、慢速, 充分冷却。
耐蚀性能良好,热稳定性好。
东日金属是应用最广的钛合金之一做400℃以下长期工作的零件。
钛合金TC4：材料的组成为Ti-6Al-4V ，属于(a+b) 型钛合金，具有良好的综合力学机械性能。
钛合金切削加工特点
钛合金切削加工特点钛合金是一种具有优异性能的金属材料，它具有高强度、低密度、耐腐蚀等特点，因此在航空航天、汽车、医疗器械等领域得到广泛应用。
钛合金的切削加工是对钛合金进行材料去除的一种加工过程，其特点主要体现在以下几个方面。
钛合金的切削加工具有高难度和高要求。
钛合金具有高强度和低导热性，切削时会产生高温和剧烈的应力，容易导致刀具磨损、变形和断裂等问题。
因此，钛合金的切削加工需要使用高硬度、高温强度和耐磨损的刀具，并且需要进行合理的刀具选择、切削参数的确定和刀具寿命的控制。
钛合金的切削加工具有较大的切削力和切削温度。
由于钛合金的高强度和低导热性，切削时会产生较大的切削力，对加工设备和切削刀具的刚性和稳定性提出了较高的要求。
同时，由于切削过程中会产生大量的热量，容易导致刀具和工件的高温，甚至会引起工件表面的氧化和热裂纹等问题。
因此，钛合金的切削加工需要进行有效的冷却和润滑，以降低切削温度，减少切削力和切削热。
第三，钛合金的切削加工具有较大的切削液需求和环境污染问题。
由于钛合金的高强度和低导热性，切削时会产生大量的切屑和切削液，需要进行有效的切屑排除和切削液清洁。
同时，由于钛合金的切削液易挥发、易燃，容易对环境造成污染和安全隐患。
因此，在钛合金的切削加工过程中，需要采取有效的切削液控制和处理措施，以确保环境的安全和卫生。
钛合金的切削加工具有较高的加工成本和加工周期。
由于钛合金的高强度和低导热性，切削加工过程中需要使用高硬度和高性能的刀具，并且需要进行合理的刀具选择、切削参数的确定和刀具寿命的控制，这些都会增加加工成本。
同时，由于钛合金的切削加工具有高难度和高要求，加工周期较长，需要进行复杂的加工过程和多道工序，进一步增加了加工成本和加工周期。
钛合金的切削加工具有高难度和高要求、较大的切削力和切削温度、较大的切削液需求和环境污染问题，以及较高的加工成本和加工周期等特点。
钛合金的切削加工需要克服这些特点所带来的挑战，提高切削效率和加工质量，以满足对钛合金产品的需求。
钛合金特性和加工
合金元素钛合金是以钛为基加入其他元素组成的合金。
钛有两种同质异晶体：882℃以下为密排六方结构α钛，882℃以上为体心立方的β钛。
合金元素根据它们对相变温度的影响可分为三类：①稳定α相、提高相转变温度的元素为α稳定元素,有铝、碳、氧和氮等。
其中铝是钛合金主要合金元素，它对提高合金的常温和高温强度、降低比重、增加弹性模量有明显效果。
②稳定β相、降低相变温度的元素为β稳定元素，又可分同晶型和共析型二种。
前者有钼、铌、钒等；后者有铬、锰、铜、铁、硅等。
③对相变温度影响不大的元素为中性元素，有锆、锡等。
氧、氮、碳和氢是钛合金的主要杂质。
氧和氮在α相中有较大的溶解度,对钛合金有显著强化效果,但却使塑性下降。
通常规定钛中氧和氮的含量分别在0.15～0.2％和0.04～0.05％以下。
氢在α相中溶解度很小,钛合金中溶解过多的氢会产生氢化物，使合金变脆。
通常钛合金中氢含量控制在 0.015％以下。
氢在钛中的溶解是可逆的，可以用真空退火除去。
[编辑本段]钛合金的分类钛是同素异构体，熔点为1720℃，在低于882℃时呈密排六方晶格结构，称为α钛；在882℃以上呈体心立方品格结构，称为β钛。
利用钛的上述两种结构的不同特点，添加适当的合金元素，使其相变温度及相分含量逐渐改变而得到不同组织的钛合金（itanium alloys）。
室温下，钛合金有三种基体组织，钛合金也就分为以下三类：α合金,(α+β)合金和β合金。
中国分别以TA、TC、TB 表示。
α钛合金它是α相固溶体组成的单相合金，不论是在一般温度下还是在较高的实际应用温度下，均是α相，组织稳定，耐磨性高于纯钛，抗氧化能力强。
在500℃～600℃的温度下，仍保持其强度和抗蠕变性能，但不能进行热处理强化，室温强度不高。
β钛合金它是β相固溶体组成的单相合金，未热处理即具有较高的强度，淬火、时效后合金得到进一步强化，室温强度可达1372～1666 MPa；但热稳定性较差，不宜在高温下使用。
钛及钛合金机械加工要求综述
钛及钛合金机械加工要求综述首先，钛及钛合金的加工难度相对较大。
钛具有较高的比强度、比模量和比韧性，同时具有较低的导热性和热膨胀系数。
这些特性使得钛在切削过程中容易产生高温、高压力和高应力情况，导致刀具的快速磨损和工件表面的塑性变形。
因此，在进行钛及钛合金的机械加工时，需要采取一系列措施来降低切削温度和切削力，如选择适当的切削速度、使用润滑剂和冷却剂等。
其次，钛及钛合金对切削刃具有较高的要求。
钛及钛合金的硬度相对较高，常规的刀具材料往往难以在加工过程中发挥良好的切削效果。
因此，常用的切削工具材料如硬质合金、多晶立方氮化硼（PCBN）等已经无法满足要求，需要使用高硬度的超硬材料如单晶立方氮化硼（CBN）等刀具，来提高切削效率和刀具寿命。
第三，钛及钛合金的机械加工过程中需要控制切削参数。
切削速度、切削深度、进给速度等参数的选择对加工质量和加工效率都有重要影响。
过高或过低的切削速度都会导致不良的切削效果和刀具磨损，而进给速度过快则会导致工件表面粗糙度增加。
因此，在钛及钛合金的机械加工过程中，需要通过实验和经验来确定合适的切削参数，以获得最佳的加工效果。
此外，钛及钛合金的机械加工还需要注意防止切削火花引起的爆炸危险。
钛和钛合金的粉末在高温下容易燃烧，并且氧化物铝的表面也具有类似的燃烧性质。
因此，在加工过程中要注意防止切削过程中产生的切屑和火花引发爆炸事故，需要使用可听型或管式排屑装置，及时清理切削区域。
最后，钛及钛合金的机械加工还需要注意环境保护。
钛及钛合金的加工过程中会产生大量的切屑和废液，这些废料对环境有一定的污染影响。
因此，在机械加工过程中需要采取措施来收集和处理废料，以保护环境和人类的健康。
综上所述，钛及钛合金的机械加工要求较高，需要采取特殊的要求和措施来降低切削温度和切削力，选择适当的切削刃具和控制切削参数，防止切削火花引起的爆炸危险，并注意环境保护。
只有全面考虑和满足这些要求，才能获得高效、高质量的钛及钛合金机械加工结果。
钛合金材料的加工工艺研究
钛合金材料的加工工艺研究随着现代工业技术的不断发展，钛合金材料作为一种高性能的金属材料，被广泛应用于航空、航天、汽车、医疗等多个领域。
但是，钛合金的加工难度很大，其强度高、韧性低、易氧化、易热裂和易热变形等特点，使其加工困难度增加，因此钛合金产品的加工工艺研究一直是业内人士关注的热点之一。
一、钛合金材料的性质钛合金材料具有许多优异的特性，包括高比强度、高比刚度、低密度、优良的抗氧化性能、高抗腐蚀性能和优异的生物相容性等。
但是，其加工性能受到限制，如加工难度大，热变形严重，切削力大，容易产生裂纹和变形等。
二、钛合金材料加工工艺1. 机械加工机械加工是一种常用的加工方法，主要包括车削、铣削、钻孔、磨削、抛光等。
然而，机械加工钛合金材料的难度较大，需要使用更硬的切削工具和更高质量的冷却液，减小切削量，而且加工过程要遵循一定的顺序，减少残余应力的影响。
2. 化学加工化学加工是应用化学反应的原理，对钛合金表面进行化学反应，制备出所需要的形态。
常见的化学加工方法有电解氧化、化学镀锌、化学镀铬、化学雾化等。
这种加工方法被广泛应用于消费品和贵金属制品制造领域，可以获得高度均一的表面，提高产品的质量和精度。
3. 热加工钛合金材料的高温强度较高，热加工主要包括热挤压和热轧制等。
热挤压是通过消除材料粗大组织和制造均匀组织来改善钛合金的可塑性。
热轧制是将钛合金材料加热到高温，并通过压制来改善其性质。
这种加工方法可用于生产大尺寸的钛合金板材，用于航空、航天、船舶、化工等领域的制造。
4. 焊接加工钛合金材料的焊接难度大，主要是其焊接接头易产生孔洞和裂纹。
常见可控气体（TPA）、等离子焊接（PAW）、电弧等离子焊接（PAPC）、电弧熔化钨惰性气体（GTAW）等。
其中TPA具有高低速、热能控制、适用于龙骨和复杂形状的零件焊接等特点，是钛合金材料实现自动化焊接的主要途径之一。
三、钛合金材料加工中需要注意的问题1. 刀具选择钛合金材料钻孔时，应选择尖角为150度或135度，称为通用钻头。
ta5钛合金材料参数

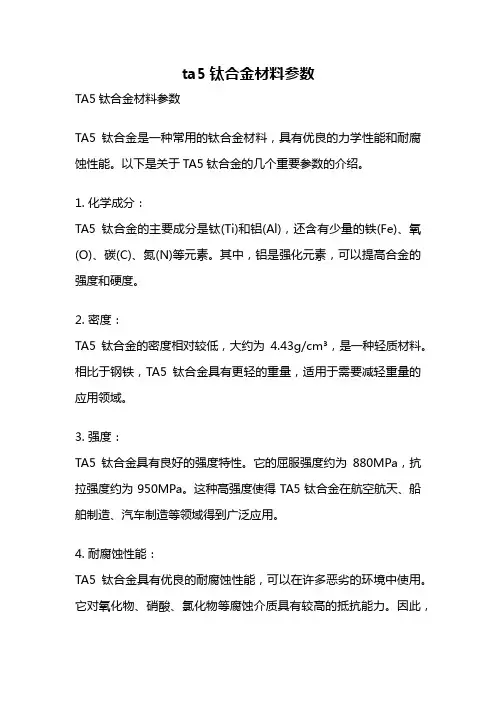

ta5钛合金材料参数TA5钛合金材料参数TA5钛合金是一种常用的钛合金材料，具有优良的力学性能和耐腐蚀性能。
以下是关于TA5钛合金的几个重要参数的介绍。
1. 化学成分：TA5钛合金的主要成分是钛(Ti)和铝(Al)，还含有少量的铁(Fe)、氧(O)、碳(C)、氮(N)等元素。
其中，铝是强化元素，可以提高合金的强度和硬度。
2. 密度：TA5钛合金的密度相对较低，大约为4.43g/cm³，是一种轻质材料。
相比于钢铁，TA5钛合金具有更轻的重量，适用于需要减轻重量的应用领域。
3. 强度：TA5钛合金具有良好的强度特性。
它的屈服强度约为880MPa，抗拉强度约为950MPa。
这种高强度使得TA5钛合金在航空航天、船舶制造、汽车制造等领域得到广泛应用。
4. 耐腐蚀性能：TA5钛合金具有优良的耐腐蚀性能，可以在许多恶劣的环境中使用。
它对氧化物、硝酸、氯化物等腐蚀介质具有较高的抵抗能力。
因此，TA5钛合金常用于海洋工程、化工设备等领域。
5. 热处理性：TA5钛合金可以通过热处理来改善其力学性能。
常用的热处理方式包括固溶处理和时效处理。
固溶处理可以提高合金的塑性和韧性，而时效处理可以提高合金的强度和硬度。
6. 加工性能：TA5钛合金具有良好的加工性能，可以通过锻造、拉伸、轧制等工艺进行成型。
然而，由于其低塑性和高反弹性，加工过程中需要控制好温度、应变速率等工艺参数，以避免产生裂纹和变形。
7. 焊接性能：TA5钛合金具有良好的焊接性能，可以通过氩弧焊、电子束焊、激光焊等方法进行焊接。
在焊接过程中，需要注意合金的氧化问题，并采取相应的防护措施，以保证焊接接头的质量。
8. 热膨胀系数：TA5钛合金的热膨胀系数较低，约为8.6×10^-6/℃。
这使得TA5钛合金在温度变化较大的环境中具有较好的稳定性，不易产生热应力和热裂纹。
总结：TA5钛合金是一种具有优良性能的钛合金材料。
它具有良好的强度、耐腐蚀性能和加工性能，适用于航空航天、船舶制造、化工设备等领域。
为什么钛合金是一种难加工材料？
钛合金难加工原因钛合金热传导率低、加工硬化严重、与刀具的亲和性高、塑性变形小等4个特点是造成钛合金难以加工的本质原因。
其被切削指数只相当于易削钢的20%。
热传导率低钛合金热传导率大约只有45#钢的16%左右，加工中热量不能及时传导出去，造成切刃局部高温（加工中的刀尖温度是45#钢的1倍以上），容易引发刀具扩散磨损。
加工硬化严重钛合金加工硬化现象明显，表面硬化层相比不锈钢要严重，会给后续加工造成一定的困难，比如，刀具边界损伤增大。
与刀具的亲和性高与含钛的硬质合金粘结严重。
塑性变形小约为45钢的弹性模量的1/2，故弹性恢复大，摩擦严重。
同时，工件也容易发生装夹变形。
加工钛合金的工艺诀窍在理解钛合金加工机理的基础上，加上以往的经验，加工钛合金的主要工艺诀窍如下：（1）采用正角型几何形状的刀片，以减少切削力、切削热和工件的变形。
（2）保持恒定的进给以避免工件的硬化，在切削过程中刀具要始终处于进给状态，铣削时径向吃刀量ae应为半径的30%。
（3）采用高压大流量切削液，以保证加工过程的热稳定性，防止因温度过高导致工件表面变性和刀具损坏。
（4）保持刀片刃口锋利，钝的刀具是热集结和磨损的原因，容易导致刀具失效。
（5）尽可能在钛合金最软的状态加工，因为淬硬后材料变得更难加工，热处理提高了材料的强度并增加刀片的磨损。
（6）使用大的刀尖圆弧半径或倒角切入，尽可能把更多的刀刃进入切削。
这可以减少每一点的切削力和热量，防止局部破损。
在铣削钛合金时，各切削参数中切削速度对刀具寿命的影响最大，径向吃刀量（铣削深度）次之。
从刀片入手解决钛加工难题钛合金加工时出现的刀片沟槽磨损是后面和前面在沿切削深度方向上的局部磨损，它往往是由于前期加工留下的硬化层所造成的。
刀具与工件材料在加工温度超过800℃的化学反应和扩散，也是形成沟槽磨损的原因之一。
因为在加工过程中，工件的钛分子在刀片的前面积聚，在高压高温下“焊接”到刀刃上，形成积屑瘤。
钛合金的加工硬化指数
钛合金的加工硬化指数
钛合金的加工硬化指数是指该材料在加工过程中的硬化程度。
钛合金是一种优质的金属材料，具有优异的机械性能和化学稳定性。
它在航空航天、汽车制造、医疗器械等领域有广泛的应用。
加工硬化指数是评估钛合金加工过程中材料硬化程度的重要指标。
在钛合金的加工过程中，由于金属晶粒的形变和析出物的形成，使得材料的硬度增加。
这种硬化现象会导致材料的加工性能下降，加工难度增加。
钛合金的加工硬化指数与加工过程中的应变、应力和温度等因素密切相关。
在加工过程中，钛合金的晶粒会发生塑性变形，并形成位错和析出物。
这些位错和析出物的形成会阻碍晶粒的滑移，从而提高材料的硬度。
钛合金的加工硬化指数可以通过不同的实验方法进行测量。
常用的方法包括硬度测试、拉伸测试和压缩测试等。
这些实验方法可以定量地评估钛合金在加工过程中的硬化程度，并为后续的加工工艺提供参考。
为了降低钛合金的加工硬化指数，可以采取一些措施。
首先，可以通过热处理来改善钛合金的加工性能。
热处理可以改变钛合金的晶粒结构，减少晶界的位错和析出物，从而降低材料的硬度。
其次，选择合适的加工工艺和工艺参数也是降低加工硬化指数的关键。
合
理的加工工艺可以减少材料的应变和应力，从而降低钛合金的硬度。
钛合金的加工硬化指数是评估该材料在加工过程中硬化程度的重要指标。
了解和控制钛合金的加工硬化指数对于提高材料的加工性能和降低加工难度具有重要意义。
通过采取适当的热处理和加工工艺措施，可以有效降低钛合金的加工硬化指数，提高材料的加工性能。
钛合金切削加工特点
钛合金切削加工特点
钛合金是一种高强度、高耐腐蚀性的金属材料，广泛应用于航空、航天、医疗等领域。
然而，由于其高硬度、高热导率和难以切削的特性，钛合金的加工一直是一个难题。
钛合金切削加工需要特殊的工艺和设备，下面我们来了解一下钛合金切削加工的特点。
1. 高硬度
钛合金的硬度比一般的金属材料高，因此需要使用高硬度的刀具进行
切削。
同时，由于钛合金的硬度高，切削时会产生较大的切削力，需
要使用高强度的夹具来固定工件。
2. 高热导率
钛合金的热导率比一般的金属材料高，因此在切削时会产生较大的热量。
如果不及时处理，会导致刀具磨损加剧、工件变形等问题。
因此，在钛合金切削加工中需要采用冷却液来降低切削温度，减少热量的积累。
3. 难以切削
钛合金的切削性能差，容易产生切削热、切削力等问题，导致刀具磨损严重，切削效率低下。
因此，在钛合金切削加工中需要采用高速切削、高效切削等先进的切削技术，以提高切削效率和质量。
4. 高耐腐蚀性
钛合金具有高耐腐蚀性，因此在切削加工中需要采用特殊的切削液，以避免切削液对钛合金的腐蚀。
同时，在切削后需要对工件进行清洗和防腐处理，以保证工件的质量和使用寿命。
总之，钛合金切削加工需要特殊的工艺和设备，需要采用先进的切削技术和切削液，以提高切削效率和质量。
同时，需要注意刀具的选择和夹具的固定，以保证工件的精度和质量。
钛合金折弯工艺
钛合金折弯工艺钛合金是一种高强度、低密度、耐腐蚀的金属材料，广泛应用于航空、航天、医疗、化工等领域。
在钛合金的加工过程中，折弯是一种常见的加工方式。
本文将介绍钛合金折弯工艺的相关知识。
一、钛合金的特性钛合金具有以下特性：1. 高强度：钛合金的强度比一般的钢材高，可以承受较大的载荷。
2. 低密度：钛合金的密度比一般的金属材料低，可以减轻结构的重量。
3. 耐腐蚀：钛合金具有良好的耐腐蚀性能，可以在恶劣的环境下使用。
4. 良好的加工性能：钛合金可以通过各种加工方式进行加工，如锻造、铸造、挤压、拉伸等。
二、钛合金折弯的工艺流程钛合金折弯的工艺流程包括以下几个步骤：1. 材料准备：选择合适的钛合金材料，根据需要进行切割、打磨等处理。
2. 设计模具：根据需要设计合适的模具，模具的形状和尺寸应该与要加工的零件相匹配。
3. 加热处理：将钛合金材料加热到一定温度，使其变得柔软，便于折弯。
4. 折弯加工：将加热后的钛合金材料放入模具中，进行折弯加工。
折弯的角度和弯曲半径应该根据要求进行调整。
5. 冷却处理：将折弯后的钛合金材料进行冷却处理，使其恢复原来的硬度和强度。
6. 检验质量：对折弯后的钛合金材料进行检验，检查其尺寸、形状、表面质量等是否符合要求。
三、钛合金折弯的注意事项在进行钛合金折弯加工时，需要注意以下几个问题：1. 温度控制：钛合金的加工温度应该控制在一定范围内，过高或过低都会影响加工质量。
2. 模具设计：模具的设计应该合理，尺寸和形状应该与要加工的零件相匹配。
3. 折弯角度：折弯角度和弯曲半径应该根据要求进行调整，避免出现过度弯曲或不足弯曲的情况。
4. 冷却处理：冷却处理的时间和方法应该合理，避免出现变形或裂纹等问题。
5. 检验质量：对折弯后的钛合金材料进行检验，确保其质量符合要求。
四、钛合金折弯的应用领域钛合金折弯广泛应用于航空、航天、医疗、化工等领域。
在航空航天领域，钛合金折弯可以用于制造飞机、导弹、卫星等结构件；在医疗领域，钛合金折弯可以用于制造人工关节、牙科种植体等医疗器械；在化工领域，钛合金折弯可以用于制造化工设备、反应器等。
纯钛及钛合金热加工性能参数
纯钛热加工性能参数1. 来料牌号及化学成分
4. 加热规范
板坯在热轧前需要在加热炉中均匀加热，为防止氧扩散，应限制加热温度和时间，因此，从成材率、表面质量考虑，该扩散层的厚度越薄越好，为此，热轧带卷加热温度的设定应在保证稳定轧制并可卷制成带的情况下，尽可能低。
通常工业纯钛在加热炉内最好加热至800~920℃。
纯钛料轧制时的加热制度和终轧温度
*
5. 轧制过程控制
热轧分为粗轧和精轧。
粗轧通常使用可逆式轧机，从厚板坯（80~300mm）的轧制到供精轧机
℃温度
/s的速度冷
二、钛合金（TC3、TC4）
密度ρ＝4.45g/cm3
弹性模量E＝1.13×105MPa
导热系数λ＝6.43Wm-1K-1
1常温力学性能
TC4合金的拉伸应力应变曲线
TC4室温压缩应力应变曲线
2热轧工艺条件
1）．加热规范
坯料轧制时的加热制度和终轧温度
举例1：用可逆式四辊轧机将尺寸为240m m×1070mm×1600mm的TC4钛合金板坯轧制成厚度60mm 中板的典型压下规范如下表：。
钛合金的热加工性能研究
钛合金的热加工性能研究钛合金是一种高性能金属材料，具有良好的耐腐蚀性、高强度、高温稳定性等优异性能，广泛应用于航空航天、化工、医疗器械等领域。
在钛合金的加工过程中，热加工是一种有效的方法，可以改善该材料的机械性能和可加工性。
因此，对于钛合金的热加工性能的研究对于推动钛合金的应用具有重要意义。
1. 钛合金的热加工性能热加工是通过加热材料至一定的温度，继而改变其结构和性能的一种方法。
对于钛合金而言，由于其高强度和高塑性，其热加工性能的研究显得尤为重要。
通常情况下，钛合金的热加工参数包括加热温度、加热时间、冷却速率、变形速率等等。
此外，在钛合金热加工时，也需要考虑其成分、纯度、加工方法等因素的影响。
研究表明，在钛合金的热加工过程中，高温下的变形合金化是影响其机械性能的重要因素之一。
此外，热加工还会对钛合金的晶粒尺寸、晶界、凝固组织等方面产生影响。
2. 钛合金的热处理方法在钛合金的热加工过程中，常常需要进行热处理以改善其性能。
常用的热处理方法包括退火、淬火和时效等。
其中，退火是最常用的一种方法，通过对钛合金进行恒温加热、保温和冷却，可以消除其内部应力，恢复其原有性能。
3. 钛合金的热加工技术钛合金的热加工技术在航空航天、化工、医疗器械等行业中具有广泛的应用。
其中，热挤压技术是一种高效、低成本的热加工方法。
在热挤压过程中，钛合金被加热至一定温度后，通过挤压成型来改善其机械性能和可加工性。
此外，激光熔覆技术也是一种常用的热加工方法。
在激光熔覆过程中，通过将钛合金材料加热至半熔状态，然后使用高功率激光进行热源反复扫描，最终得到理想的钛合金形状。
4. 钛合金的热加工应用钛合金在航空航天、化工、医疗器械等领域中已经得到了广泛的应用。
在航空航天领域中，钛合金材料被广泛应用于飞机结构、涡轮发动机、导弹、卫星等领域。
在化工行业中，钛合金材料也被广泛应用于化工反应器、储氢罐、炉膛等设备。
在医疗器械领域中，钛合金材料可以用于制造人工关节、钢板、植入物等。
钛合金锻造知识
钛合金锻造知识钛合金是一种轻量化、高强度、耐腐蚀的金属材料，广泛应用于航空航天、生物医学、汽车和化工等领域。
钛合金锻造是通过加热和塑性变形的方式将钛合金加工成所需形状和尺寸的零件，为了获得优质的钛合金锻件，我们需要掌握以下关于钛合金锻造的知识。
1. 钛合金锻造的优点钛合金锻造具有以下优点：•高强度和优异的耐腐蚀性能•低密度，轻量化设计•良好的热导性和导电性•良好的可塑性，易于加工因此，钛合金锻造在航天航空、船舶、医疗和军事等领域中得到广泛应用。
2. 钛合金锻造的工艺钛合金锻造的工艺主要包括以下几个步骤：2.1 钛合金预热在钛合金锻造过程中，预热是一个重要的步骤。
通过对钛合金材料进行适当的预热，可以提高其塑性和变形能力，减少断裂和裂纹的产生。
2.2 钛合金加热钛合金的加热温度通常在其熔点以上50°C左右进行。
适当的加热温度可以使钛合金变得柔软，易于变形。
2.3 钛合金锻造钛合金锻造主要包括冷锻和热锻两种方式。
•冷锻：在常温下进行的钛合金锻造。
冷锻可以提高钛合金的强度和硬度，但对于复杂形状的零件来说，冷锻的工艺性较差。
•热锻：在高温下进行的钛合金锻造。
热锻可以获得更好的塑性，适用于复杂形状和大尺寸的钛合金零件的加工。
2.4 钛合金热处理钛合金锻造后通常需要进行热处理，以消除内部应力，提高材料的强度和耐腐蚀性能。
2.5 钛合金表面处理钛合金锻件在加工后需要进行表面处理，包括除氧化皮、打磨抛光和防腐蚀等步骤，以提高表面质量和延长使用寿命。
3. 钛合金锻造的注意事项在进行钛合金锻造时，需要注意以下事项：•测量和控制材料的温度，避免温度过高或过低导致材料性能下降或变形。
•控制锻造速度和压力，避免过快或过慢引起裂纹或变形。
•使用合适的模具和预热设备，以确保材料的均匀加热和塑性变形。
•进行适当的热处理和表面处理，以提高材料的性能和外观质量。
•遵守相关的安全生产规范，防范火灾和爆炸等事故。
结论钛合金锻造是一种重要的制造工艺，可以为各行业提供高性能和高质量的零件和部件。
钛合金切削加工特点
钛合金切削加工特点钛合金是一种具有优异性能的金属材料，广泛应用于航空航天、汽车制造、医疗设备等高端领域。
其在切削加工过程中具有独特的特点，本文将从切削性能、热变形、刀具磨损等方面对钛合金切削加工特点进行详细解释。
钛合金切削加工的首要特点是其良好的切削性能。
钛合金具有较低的切削力和切削温度，这是由于其低密度和良好的导热性能所决定的。
相比其他金属材料，钛合金切削时所产生的热量相对较少，不易导致刀具磨损和变形。
同时，钛合金的切削力较小，可以减小对刀具的冲击，延长刀具寿命。
钛合金切削加工存在热变形问题。
由于钛合金的热膨胀系数较大，切削时容易产生热变形。
热变形会导致加工精度下降，甚至造成零件的报废。
因此，在钛合金切削加工中需要采取一系列措施来控制热变形，如选择合适的切削参数、采用冷却润滑剂等。
钛合金切削加工还存在刀具磨损问题。
由于钛合金的化学活性较高，与刀具接触时容易产生化学反应，导致刀具表面氧化、粘附钛屑等现象，进而加剧刀具磨损。
此外，钛合金的硬度较高，容易产生刀具磨损和切削边缘的开裂。
因此，在钛合金切削加工中需要选择合适的刀具材料和刀具涂层，并采用适当的切削速度和进给量来降低刀具磨损。
除了以上几点，钛合金切削加工还有以下特点值得注意。
首先，钛合金具有较高的塑性变形能力，容易产生切削削屑。
切削削屑的形态和尺寸对切削过程和加工质量有较大影响，因此需要采取适当的切削方式和切削参数来控制切削削屑的形成。
其次，钛合金具有较高的热导率，切削过程中产生的热量可以迅速传递到切削区域周围，减小了切削温度的升高。
此外，钛合金的切削硬度较低，不容易引起切削震动和共振现象，有利于提高切削加工的稳定性和精度。
钛合金切削加工具有切削性能良好、热变形和刀具磨损问题突出等特点。
在实际加工过程中，需要针对钛合金的特点采取相应的切削参数、刀具材料和润滑方式，以确保加工质量和效率。
同时，钛合金切削加工还需要注意安全生产，避免产生切削火花和有害气体，保护操作者的身体健康。
钛合金加工特点
钛合金的切削切削特点钛合金的硬度大于HB350时加工特别困难，小于HB300时则容易出现粘刀现象，也难于切削。
但钛合金的硬度只是难于切削加工的一个方面，关键在于钛合金本身化学、物理、力学性能间的综合对其切削加工性的影响。
钛合金有如下切削特点：（1）变形系数小：钛合金切削加工的显著特点，变形系数小于或接近于1.切削在前刀面上滑动摩擦的路程大大增加，加速刀具磨损。
（2）切削温度高：钛合金导热系数很小（45#钢的1/5~1/7）,切屑与前刀面的接触长度极短，切削时产生的热不易传出，集中在切削区和切削刃附近的较小范围内，切削温度很高。
在相同的切削条件下，切削温度可比45号钢高出一倍以上。
（3）单位面积上的切削力大：主切削力比切钢时约小20%，由于切屑与前刀面的接触长度极短，单位接触面积上的切削力大大增加，容易造成崩刃。
同时，钛合金的弹性模量小，加工时在径向力作用下容易产生弯曲变形，引起振动，加大刀具磨损并影响零件的精度。
因此，要求工艺系统应具有较好的刚性。
（4）冷硬现象严重：由于钛的化学活性很大，在高的切削温度下，很容易吸收空气中的氧和氮形成硬而脆的外皮;同时切削过程中的塑性变形也会造成表面硬化。
冷硬现象不仅会降低零件的疲劳强度，而且能加剧刀具磨损，是切削钛合金时的一个很重要特点。
（5）刀具易磨损：毛坯经过冲压、锻造、热轧等方法加工以后，形成硬而脆的不均匀外皮，极易造成崩刃现象，使得切除硬皮成为钛合金加工中最困难的工序。
另外，由于钛合金对刀具材料的化学亲和性强，在切削温度高和单位面积上切削力大的条件下，刀具很容易产生粘结磨损。
车削钛合金时，有时前刀面的磨损甚至比后刀面更为严重。
（6）发火危险：一般情况下切削加工钛合金时，没有发火危险，只有在微量切削时，切下的细小切屑才有发火燃烧现象，所以严禁使用油性切削液。
为了避免火灾，需大量浇注切削液，同时防止切屑在机床上堆积，刀具用钝后立即进行更换，或降低切削速度，加大进给量以加大切削厚度。
钛合金折弯 温度 硬度
钛合金折弯温度硬度
钛合金是一种具有优异性能的金属材料，常用于航空航天、医
疗器械、化工等领域。
钛合金的折弯加工需要考虑温度和硬度等因素。
首先，钛合金的折弯温度是一个重要的参数。
一般来说，钛合
金的折弯温度需要在其热加工温度范围内进行，通常在600°C至800°C之间。
在这个温度范围内，钛合金的塑性较好，容易进行折
弯成型，而且不易出现裂纹和变形。
其次，钛合金的硬度对折弯加工也有影响。
钛合金的硬度较高，一般需要采用适当的加热处理或者采用专门设计的模具和工艺来进
行折弯。
在折弯过程中，需要控制好加热温度和加热时间，以及选
择合适的冷却速度，以保证钛合金的硬度在合适的范围内，避免出
现过硬或者过软导致的问题。
此外，折弯过程中还需要考虑钛合金的晶粒结构和化学成分等
因素。
合理的折弯工艺和参数设置可以有效地控制钛合金的晶粒生
长和相变，保证其力学性能和耐腐蚀性能。
总的来说，钛合金的折弯加工需要综合考虑温度、硬度、晶粒结构和化学成分等因素，采用合适的工艺和设备，才能获得符合要求的成型零件。
钛合金的特性及加工性能
４ ． 锻 压加 工 性 能 。
钛合金强 度高 、硬度大 ，所 以要求 加工设备 功率大 ， 模 具、 刀具应有 较高的强度 和硬度 。切削加工 时， 切屑与前刀面 接触 面积小 ， 刀尖应 力大 。与 ４ ５ 钢相 比 ， 钛合金 的切削力虽 然只有其 ２ ， ３ — ３ ／ ４ ． 可是切 屑与前 刀面 的接触 面积却 更小 （ 只
二、 钛及钛 合金的加工性能
１ ． 切 削加 工性 能 。
坯料内部因变形热而温度升高。由于钛合金热导率低。 表层 温度 下降后 。 内层坯料 热量不 能及 时传输 到表层补 充 。 会出 现表面硬化层， 而使得变形难以继续进行 。同时， 表层与内层 会产 生很大 的温度梯 度 。 即使 能成 形 ． 也容 易造成变 形 和组
面： （ １ ） 强度 高。钛合金具有很 高的强度 ， 其抗拉强度为 ６ ８ ６ — １ １ ７ ６ ＭＰ ａ ， 而密度仅 为钢 的 ６ ０ ％左右 ， 所 以比强度很高 。 （ ２ ） 硬
加热炉到挤压筒的输送速度也要快 。鉴于在加热和挤 压过程 中金属易被气 体污染 ． 故还应采 用适 当的保 护措施。挤压 时 应 选择合 适 的润滑剂 ， 以防粘 结模具 ， 如 采用包 套挤压 和玻 璃 润滑挤压。因钛及 钛合 金的变形热效应较 大 ， 导热性较差 ， 故在挤 压变 形时还要特别注意防止过热现象。钛合金 的挤压 过 程 比铝合金 、 铜 合金 、 甚至钢 的挤压过程更 为复杂 。 这是由
钛合金特殊物理化学性能所决定的。钛合金在常规热反挤成
形时， 模具温度低 。 与模 具接触 的坯料表面温度迅速 下降 ， 而
５ ５ ０ — ６ ０ ０ ￣ Ｃ ： 在低温下， 钛合金的强度反而比在常温时增加， 且
硬质合金球头铣刀加工钛合金的切削参数
硬质合金球头铣刀加工钛合金的切削参数1. 硬质合金球头铣刀简介硬质合金球头铣刀是一种常用于钢材、铸造件和不锈钢等材料的切削工具。
它由硬质合金材料制成，具有高硬度、耐磨性和抗冲击性能。
球头设计使其能够在曲线表面进行加工，适用于复杂形状的零件加工。
2. 钛合金的特性钛合金是一种轻量化高强度材料，具有优异的耐腐蚀性、高温性能和生物相容性。
它广泛应用于航空航天、医疗器械和汽车等领域。
然而，由于其低导热性和高化学活性，加工难度较大。
3. 硬质合金球头铣刀加工钛合金的挑战加工钛合金时，需要面对以下挑战： - 钛合金具有较低的导热系数，容易引起局部过热。
- 钛合金易产生严重的切削力和摩擦，导致刀具磨损严重。
- 钛合金化学活性高，易与切削液发生反应，影响切削润滑效果。
4. 切削参数的选择为了克服上述挑战，需要选择合适的切削参数。
以下是一些常用的切削参数及其影响：4.1 切削速度切削速度是指单位时间内工件表面被铣削的长度。
对于硬质合金球头铣刀加工钛合金，较高的切削速度有助于减少局部过热和延长刀具寿命。
然而，过高的切削速度可能导致表面粗糙度增加和材料变形。
因此，需要根据具体情况选择适当的切削速度。
4.2 进给量进给量是指单位时间内工件相对于球头铣刀的移动距离。
适当的进给量能够控制加工表面质量和加工效率。
对于硬质合金球头铣刀加工钛合金，较小的进给量可以减小摩擦力和热量积聚，提高表面质量。
然而，过小的进给量会降低加工效率。
因此，需要综合考虑加工要求和切削润滑效果选择适当的进给量。
4.3 切削深度切削深度是指球头铣刀在一次切削中所铣削的最大深度。
较小的切削深度有助于减小切削力和热量积聚，提高表面质量。
然而，过小的切削深度会降低加工效率。
对于硬质合金球头铣刀加工钛合金，需要根据具体情况选择适当的切削深度。
4.4 冷却润滑钛合金易产生严重的摩擦和高温，因此冷却润滑非常重要。
常用的冷却润滑方式包括干式加工、气体冷却和液体冷却等。
纯钛和钛合金热加工性能参数
纯钛热加工性能参数1 .来料牌号及化学成分注：合金牌号对应标准2 .纯钛的物理性能熔点1668 ±4℃密度P=4.5g/cm3弹性模量E = 1.17X105MPa、G = 0.44X105Mpa （约为钢的54%）导热系数入=19.3Wm-i K-i热膨胀系数10.2X10-6/C （室温-700℃）泊松比u=0.333 .常温下力学性能4 .加热规范板坯在热轧前需要在加热炉中均匀加热，为防止氧扩散，应限制加热温度和时间，因此，从成材率、表面质量考虑，该扩散层的厚度越薄越好，为此，热轧带卷加热温度的设定应在保证稳定轧制并可卷制成带的情况下，尽可能低。
通常 工业纯钛在加热炉内最好加热至800~920℃。
*电炉或煤气炉加热200mm 厚的板坯的加热时间约为230~240min 。
5 .轧制过程控制热轧分为粗轧和精轧。
粗轧通常使用可逆式轧机，从厚板坯80~300巾巾）的 轧制到供精轧机轧制的板材厚度（25~40mm ），需经5~7个道次的轧制。
纯钛的粗 轧终轧温度为790℃。
精轧工序在6~7台串列式轧机进行，可将25~40mm 的板坯 连续加工成钛带材（厚3~6mm ），轧制速度可达300~600m/min 。
轧制过程温度控制参数为：钛板坯在加热炉中加热到800~920℃，在910℃ 出炉；粗轧终轧温度为790℃，连续热轧时钛坯温度控制在650~800℃范围，终 轧温度为670℃；在470~490℃温度范围进行卷取。
轧制后立即将钛带在输出辊 道上用水冷或空冷的方法，以大于5~10℃/s 的速度冷却，在低于500℃时卷取， 以保证带卷材质均匀。
其它工艺要点有：严格控制初轧及连轧时各机架压下量和各机架上带材的温 度；避免辊道对带材表面划伤；每轧3~4块清理一下辊道上的金属沾污；热轧带 卷初始阶段，需要建立一个稳定的、大于4MPa/mm 2的后张力，防止因带材卷乱 或松卷引起划伤。
轧制温度对纯钛的单位压力的影响图2-7-38工业纯钛在不同温度下的摩擦系数1一工业纯钛空气加热，2—工业纯钛真空加热100变彩■，%图2-3-43工业纯钛的平均单位压力（锻造状态）—冲击变形，------ 静压变形温度，c图2-3-28纯钛工艺塑性图钛合金热加工性能参数二、钛合金（TC3、TC4）密度P=4.45g/cm3弹性模量E = 1.13X105MPa导热系数入=6.43Wm-i K-i1常温力学性能TC4合金的拉伸应力应变曲线TC4室温压缩应力应变曲线2热轧工艺条件1）.加热规范坯料轧制时的加热制度和终轧温度加热时间和速度：200mm厚的板坯通常加热时间为230-240分钟。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一，钛合金大类综述
钛合金具有强度高而密度又小，机械性能好，韧性和抗蚀性能很好。
另外，钛合金的
工艺性能差，切削加工困难，在热加工中，非常容易吸收氢氧氮碳等杂质。
还有抗磨
性差，生产工艺复杂。
钛合金是航空航天工业中使用的一种新的重要结构材料，比重、强度和使用温度介于
铝和钢之间，但比强度高并具有优异的抗海水腐蚀性能和超低温性能。
钛合金主要用
于制作飞机发动机压气机部件，其次为火箭、导弹和高速飞机的结构件。
室温下，钛合金有三种基体组织，钛合金也就分为以下三类：a合金,(a + 合金和3
合金。
中国分别以TA、TC、TB表示。
钛合金性能特点：
① 使用温度高，在中等温度下仍能保持所要求的强度，可在450〜500C的
温度下长期工作。
② 钛合金在潮湿的大气和海水介质中工作，其抗蚀性远
优于不锈钢；对点蚀、酸蚀、应力腐蚀的抵抗力特别强；对碱、氯化物、氯的有机物品、硝酸、硫酸等有优良的抗腐蚀能力。
但钛对具有还原性氧
及铬盐介质的抗蚀性差。
③钛合金在低温和超低温下，仍能保持其力学性能。
低温性能好，间隙元素极低的钛合金,如TA7,在-253C下还能保持一定的塑性。
因此，钛合金也是一种重要的低温结构材料。
二，典型牌号分析
三，难加工原因
钛合金的硬度大于HB350时切削加工特别困难，小于HB300时则容易出现粘刀现象，
也难于切削。
①，变形系数小：这是钛合金切削加工的显著特点，变形系数小于或接近于1。
切屑
在前刀面上滑动摩擦的路程大大增大，加速刀具磨损。
②，切削温度高：由于钛合金的导热系数很小，切屑与前刀面的接触长度极短，切削
时产生的热不易传出，集中在切削区和切削刃附近的较小范围内，切削温度很高。
在相同的切削条件下，切削温度可比切削45号钢时高出一倍以上。
③，单位面积上的切削力大：主切削力比切钢时约小20%，由于切屑与前刀面的接触
长度极短，单位接触面积上的切削力大大增加，容易造成崩刃。
同时，由于钛合
金的弹性模量小，加工时在径向力作用下容易产生弯曲变形，引起振动，加大刀
具磨损并影响零件的精度。
因此，要求工艺系统应具有较好的刚性。
④，冷硬现象严重：由于钛的化学活性大，在高的切削温度下，很容易吸收空气中的
氧和氮形成硬而脆的外皮；同时切削过程中的塑性变形也会造成表面硬化。
冷硬
现象不仅会降低零件的疲劳强度，而且能加剧刀具磨损，是切削钛合金时的一个
很重要特点。
⑤，刀具易磨损：毛坯经过冲压、锻造、热轧等方法加工后，形成硬而脆的不均匀外
皮，极易造成崩刃现象，使得切除硬皮成为钛合金加工中最困难的工序。
另外，由于钛合金对刀具材料的化学亲和性强，在切削温度高和单位面积上切削力大的
条件下，刀具很容易产生粘结磨损。
四，拟采取的措施
1，刀具材料
切削加工钛合金应从降低切削温度和减少粘结两方面出发，选用红硬性好、抗弯强度
高、导热性能好、与钛合金亲和性差的刀具材料，YG类硬质合金比较合适。
常用的
硬质合金刀具材料有YG8、YG3、YG6X、YG6A、813、643、YS2T 和YD15 等。
2，刀具几何参数
前角小些，后角大些，有较大刀尖圆弧半径，且保持刃锋利的刀具几何参数3，切削用量
4，其他
（注：范文素材和资料部分来自网络，供参考。
只是收取少量整理收集费用，请预览后才下载，期待你的好评与关注）。
