风力发电机专利申请书范本
尊敬的专利局：我司特此提交一份风力发电机专利申请书，以寻求对以下发明创造的专利保护：发明名称：一种高效稳定的风力发电机发明人：XXX申请人：XXX公司地址：XXX市XXX区XXX路XXX号邮编：XXXXXX联系电话：XXX-XXXXXXX传真：XXX-XXXXXXX一、技术领域本发明涉及风力发电技术领域，尤其是一种高效稳定的风力发电机。
二、背景技术随着全球能源需求的不断增长和环境保护意识的提高，风力发电作为一种清洁、可再生的能源形式，越来越受到世界各国的重视。
然而，现有的风力发电机在运行过程中存在一定的问题，如效率低、稳定性差、维护成本高等。
因此，有必要提供一种高效稳定的风力发电机，以提高风力发电的效率和可靠性。
三、发明内容本发明的目的在于提供一种高效稳定的风力发电机，具有较高的发电效率和良好的稳定性，同时降低维护成本。
为实现上述目的，本发明采用以下技术方案：1. 一种高效稳定的风力发电机，包括：a) 叶片：设置在风力发电机的旋转轴上，用于捕获风能；b) 发电机：连接在叶片下方，用于将叶片的旋转运动转化为电能；c) 稳定装置：设置在风力发电机的外部，用于调整风力发电机的姿态，以适应不同风向和风速；d) 控制系统：连接在叶片、发电机和稳定装置之间，用于控制风力发电机的运行状态。
2. 根据权利要求1所述的高效稳定的风力发电机，其中，所述叶片为复合材料制成，具有较好的抗风蚀性能。
3. 根据权利要求1所述的高效稳定的风力发电机，其中，所述稳定装置为主动稳定装置，通过控制装置调整风力发电机的姿态。
4. 根据权利要求1所述的高效稳定的风力发电机，其中，所述控制系统包括：a) 风速传感器：用于实时检测风速；b) 风向传感器：用于实时检测风向；c) 控制器：根据风速和风向信息，调整叶片和稳定装置的状态，以实现高效稳定的发电。
四、创新点本发明具有以下创新点：1. 采用复合材料制成的叶片，具有较好的抗风蚀性能，提高了风力发电机的使用寿命；2. 引入主动稳定装置，能够根据不同风向和风速调整风力发电机的姿态，提高了风力发电机的稳定性；3. 控制系统采用风速传感器和风向传感器，实时监测风速和风向信息，通过控制器调整叶片和稳定装置的状态，实现了高效稳定的发电。
电极结构专利申请书范本
电极结构专利申请书范本尊敬的专利局：本申请人特此向贵局提交一项电极结构专利申请，该电极结构在电化学反应中具有提高反应效率和延长使用寿命的优点。
现将该电极结构的详细情况陈述如下：一、技术领域本发明涉及电化学反应领域，尤其涉及一种电极结构。
二、背景技术在电化学反应中，电极是至关重要的组成部分。
传统的电极结构往往存在反应效率低、易腐蚀、使用寿命短等问题，亟待改进。
三、发明内容本发明的目的在于提供一种新型的电极结构，该电极结构能够提高电化学反应的效率，延长使用寿命。
本发明的技术方案如下：1. 电极结构包括主体部分和多个辅助部分，主体部分用于承载电化学反应，辅助部分用于提高电极的稳定性和导电性。
2. 主体部分采用高活性、耐腐蚀的材料制成，能够提高电化学反应的效率。
3. 辅助部分采用导电性能良好的材料制成，与主体部分相互连接，形成一个完整的电极结构。
4. 电极结构的表面设置有保护层，保护层能够防止主体部分在长时间使用过程中受到腐蚀。
5. 电极结构的辅助部分具有多种形状，如圆柱形、方形等，以适应不同的电化学反应需求。
四、发明效果与现有技术相比，本发明的电极结构具有以下优点：1. 提高电化学反应效率：主体部分采用高活性、耐腐蚀的材料，有助于提高电化学反应的效率。
2. 延长使用寿命：保护层的设置能够防止主体部分受到腐蚀，从而延长电极结构的使用寿命。
3. 良好的导电性：辅助部分采用导电性能良好的材料制成，确保了电极结构的导电性。
4. 适应性强：电极结构的辅助部分具有多种形状，能够满足不同电化学反应的需求。
五、附图说明本发明详细的结构和原理，请参考附件中的附图。
附图中的标记与说明如下：1. 主体部分：用于承载电化学反应的部分。
2. 辅助部分：用于提高电极的稳定性和导电性的部分。
3. 保护层：设置在电极结构表面，防止主体部分受到腐蚀。
六、权利要求1. 一种电极结构，包括主体部分和多个辅助部分，主体部分用于承载电化学反应，辅助部分用于提高电极的稳定性和导电性。
高效节能电机专利申请书模板
高效节能电机专利申请书模板申请人：XXXXX地址：XXXXX联系电话：XXXXX一、发明名称：高效节能电机二、背景技术近年来，节能环保已成为全球关注的热点问题。
传统电机的工作效率低，能源浪费严重。
为了提高电机的效率，开发出一种高效节能电机成为了必然趋势。
三、发明内容本发明提供了一种高效节能电机，其主要由电机主体、电路控制器、电磁传动装置等组成。
1. 电机主体：采用了先进的磁控制技术，实现了高效的能量转换。
同时，电机主体的材料选择以及结构设计也经过优化，降低了电机的能耗。
2. 电路控制器：利用先进的功率电子技术，对电机进行精确控制，提高了整个系统的效率。
同时，电路控制器还可以监测电机的工作状态，并根据需要进行相应的控制调整，以实现最佳的能源利用效果。
3. 电磁传动装置：采用了高效的电磁传动技术，实现了电机输出功率的最大化。
通过合理设计电磁传动装置的结构，减少了能量的损耗，提高了电机的效率。
四、技术方案1. 电机主体技术方案：（这里可以详细描述电机主体的结构、材料以及工作原理，以及如何达到高效节能的效果）2. 电路控制器技术方案：（这里可以详细描述电路控制器的结构、控制算法以及监测功能，以及如何提高整个系统的效率）3. 电磁传动装置技术方案：（这里可以详细描述电磁传动装置的结构、材料以及工作原理，以及如何实现电机输出功率的最大化）五、效果和优势1. 高效节能：通过优化电机主体、电路控制器和电磁传动装置的设计，使得电机的工作效率得到大幅提高，能源利用效果显著。
2. 环保节能：高效节能电机能够减少能源消耗，降低二氧化碳排放量，对环境保护具有积极意义。
3. 经济效益：高效节能电机减少了能源成本，提高了生产效率，具有明显的经济效益。
4. 其他优势：（这里可以列举一些其他的优势，如稳定性好、使用寿命长等）六、附图（这里可以附上一些与专利申请有关的图纸，如电机的结构示意图、电路控制器的电路图等）七、权利要求1. 一种高效节能电机，其特征在于包括：（这里可以详细描述所申请专利的具体技术特征）2. 根据权利要求1所述的高效节能电机，其特征在于：（这里可以进一步补充申请专利的技术特征）八、说明书（这里可以进一步对本发明进行详细的说明，包括具体的实施方式、优化方案等）九、权利要求限制（这里可以针对权利要求进行限制或者补充说明）十、摘要（这里可以对本发明的技术方案和优点进行简要的总结）以上为本发明的申请书模板，供参考。
新能源电力系统创新专利申请书
新能源电力系统创新专利申请书尊敬的专利审查员，我谨以此函向您提交《新能源电力系统创新专利申请书》，希望能够获得您的审查与授权。
在本申请书中，我将详细阐述我对于新能源电力系统领域的创新性发明，并提供相应的附图和说明以支持我的申请。
申请人信息：姓名：XXX地址：XXX联系方式：XXX背景技术新能源电力系统的发展旨在满足不断增长的能源需求，并且在减少对传统能源的依赖和减少环境污染方面发挥重要作用。
然而，目前的新能源电力系统仍存在一些挑战，例如能源的不稳定性、输电损耗以及系统的可靠性等问题。
因此，本创新专利旨在解决这些问题，并提供更为高效和可靠的新能源电力系统。
发明内容本创新专利涉及一种新能源电力系统，包括以下几个方面的创新：1. 创新一：XXX在该创新方面，我们引入了XXX技术，该技术能够解决能源不稳定性的问题，并提高能源的转化效率。
通过XXX的方式，我们实现了XXX的效果，从而增加了系统的可靠性和输出能力。
2. 创新二：XXX本创新专利还涉及了对传输和储存环节的创新。
我们提出了一种XXX技术，该技术不仅能够减少输电损耗，还能够提高能源的储存效率。
通过XXX的方式，我们实现了XXX的效果，从而提高了系统的整体能源利用率。
3. 创新三：XXX在系统控制和优化方面，我们提出了一种XXX技术，该技术能够根据能源的供需情况进行智能调节，并实现最佳工作状态。
通过XXX 的方式，我们实现了XXX的效果，从而提高了系统的运行效率和可持续发展能力。
附图说明附图1：XXX附图2：XXX......说明书在本创新专利申请书中，我将详细阐述每个创新方面的技术细节和实施方式，并提供相应的实验结果和数据以证明创新的有效性和可行性。
我相信，这些技术和创新对于新能源电力系统的发展具有重要意义，能够推动行业的进步并提升整体的能源利用效率。
结语最后，我郑重申请专利审查员能够认可并授权本《新能源电力系统创新专利申请书》。
我相信，我们的创新对于新能源电力系统的未来发展具有重要意义，并将为人们的生活带来更为环保和可持续的能源解决方案。
家电发明专利申请书模板(3篇)
第1篇申请号：_______发明名称：_______申请人：_______地址：_______邮政编码：_______联系电话：_______电子邮箱：_______发明人：_______地址：_______邮政编码：_______联系电话：_______电子邮箱：_______摘要：本发明涉及家电领域，具体涉及一种新型_______（产品名称）。
本发明旨在提供一种具有_______（技术效果）的家电产品，以解决现有技术中_______（现有技术存在的问题）。
技术领域：本发明涉及家电领域，尤其涉及一种新型_______（产品名称）。
背景技术：在_______（相关技术领域）领域，现有的_______（产品名称）存在以下问题：1. _______（问题一）2. _______（问题二）3. _______（问题三）这些问题使得_______（产品名称）在使用过程中存在诸多不便，因此，有必要对现有技术进行改进。
发明内容：本发明的目的在于提供一种具有以下技术效果的_______（产品名称）：1. 提高_______（技术效果一）2. 降低_______（技术效果二）3. 增强_______（技术效果三）为了实现上述目的，本发明采用以下技术方案：一种_______（产品名称），其特征在于，包括：1. _______（组成部分一）2. _______（组成部分二）3. _______（组成部分三）其中，_______（组成部分一）具有_______（技术特征一），_______（组成部分二）具有_______（技术特征二），_______（组成部分三）具有_______（技术特征三）。
进一步地，本发明的_______（产品名称）还可以包括以下技术特征：1. _______（技术特征四）2. _______（技术特征五）3. _______（技术特征六）以下是对本发明的详细描述：具体实施方式：以下结合附图和具体实施例对本发明进行详细描述。
典型专利申请书范文(机电)

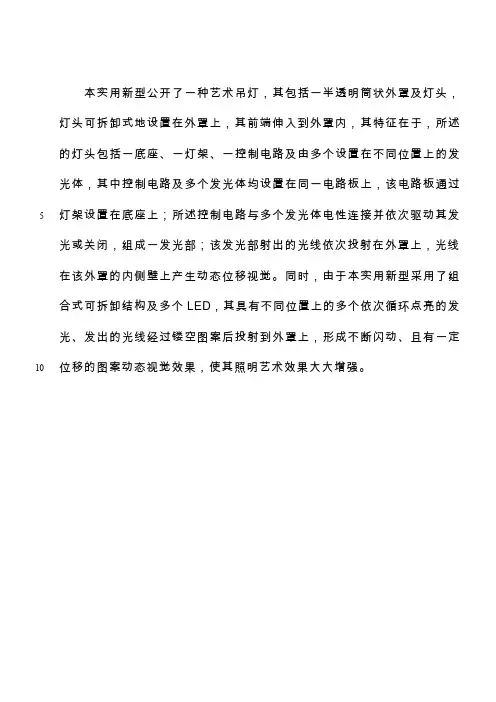

本实用新型公开了一种艺术吊灯，其包括一半透明筒状外罩及灯头，灯头可拆卸式地设置在外罩上，其前端伸入到外罩内，其特征在于，所述的灯头包括一底座、一灯架、一控制电路及由多个设置在不同位置上的发光体，其中控制电路及多个发光体均设置在同一电路板上，该电路板通过灯架设置在底座上；所述控制电路与多个发光体电性连接并依次驱动其发5光或关闭，组成一发光部；该发光部射出的光线依次投射在外罩上，光线在该外罩的内侧壁上产生动态位移视觉。
同时，由于本实用新型采用了组合式可拆卸结构及多个LED，其具有不同位置上的多个依次循环点亮的发光、发出的光线经过镂空图案后投射到外罩上，形成不断闪动、且有一定位移的图案动态视觉效果，使其照明艺术效果大大增强。
10231 41. 一种艺术吊灯，其包括一半透明筒状外罩及灯头，灯头可拆卸式地设置在外罩上，其前端伸入到外罩内，其特征在于，所述的灯头包括一底座、一灯架、一控制电路及由多个设置在不同位置上的发光体，其中控制电路及多个发光体均设置在同一电路板上，该电路板通过灯架设置在底座上；所述控制电路与多个发光体电性连接并依次驱动其发光或关闭，组成5一发光部；该发光部射出的光线依次投射在外罩上，光线在该外罩的内侧壁上产生动态位移视觉。
2. 根据权利要求1所述的艺术吊灯，其特征在于，所述的外罩上表面中部设有一通孔，所述的灯头前端直径小于该通孔直径而底座大于该通孔的直径，所述底座前部的各部分均穿过该通孔，伸入到所述外罩内。
103. 根据权利要求1所述的艺术吊灯，其特征在于，所述的发光体为单色光或复合色光LED。
4. 根据权利要求1所述的艺术吊灯，其特征在于，所述多个发光体的发光色彩及光线投射角度均不相同。
5. 根据权利要求1所述的艺术吊灯，其特征在于，所述的外罩内侧壁15表面上，设有一图案层，该图案层上设有色块、图案或镂空部分。
6. 根据权利要求1所述的艺术吊灯，其特征在于，其还包括一设置在所述外罩和灯头之间的筒状内罩，所述的灯头前端发光部伸入所述的内罩；所述内罩的表面上设有一图案层，该图案层上设有色块、图案或镂空部分。
发明专利申请书模板(Word版实例范文2)
一种锂电池的电芯自动入壳装置技术领域 本发明涉及锂离子电池技术领域，具体而言涉及一种锂电池的电芯自动入壳装置。
背景技术 目前锂离子电池的封装通常采用以下步骤：人工或采用机械方式将卷绕好的电芯塞入铝壳中，然后再将盖板与铝壳进行激光焊接，从而将电芯封闭在铝壳内部。
实际生产中，由于铝壳为一端开口的长方形壳体，端口的两条长边易发生向内的塌陷变形，电芯在入壳过程中会发生剐蹭现象，这在一定程度上会降低电池品质， 同时也增加了由电芯隔膜破损导致电池短路报废的风险。
本发明装置采用薄壁喇叭 口过渡部件，在有效保证定位精度的同时，可有效避免上述风险的发生。
发明内容 本发明的目的在于提供一种锂电池的电芯自动入壳装置，该装置能够有效提高电芯、铝壳的定位精度，避免了电芯由于剐蹭造成报废的风险。
本发明装置布局紧 凑、结构简单合理，即使在长期使用后仍具有良好的性能表现，可有效降低电池制 造成本，提高电池制造企业的竞争力。
为实现上述目的，本发明采用了以下技术方案： 一种锂电池的电芯自动入壳装置，主要由铝壳定位组件、薄壁喇叭口、立板、 夹辊、限位滚轮、电芯定位组件等组成。
进一步的，铝壳定位组件包括：铝壳气缸、铝壳推板、铝壳垫板、铝壳垫板支 架、铝壳固定限位板、铝壳限位气缸、铝壳限位推板等； 进一步的，电芯定位组件包括：电芯气缸、电芯推板、电芯垫板、电芯垫板支 架、电芯固定限位板、电芯限位气缸、电芯限位推板等； 本发明的工作原理及工作过程为： 铝壳取料机械手将铝壳放置在铝壳垫板上，铝壳开口正对薄壁喇叭口的小口端，1铝壳限位气缸驱动铝壳限位推板动作，铝壳通过铝壳固定限位板、铝壳限位推板实 现定位，铝壳气缸再驱动铝壳推板动作，由于薄壁喇叭口小口端的尺寸略大于铝壳 的内部开口尺寸，当铝壳气缸驱动铝壳紧贴在薄壁喇叭口小口端时，铝壳的开口部 位会被略微撑开；电芯取料机械手将电芯放置在电芯垫板上，电芯尾部正对薄壁喇叭口的大口端， 电芯限位气缸驱动电芯限位推板动作，电芯通过电芯固定限位板、电芯限位推板实 现定位，电芯气缸再驱动电芯推板动作，电芯依次通过限位滚轮、夹辊、薄壁喇叭 口后进入铝壳内部；电芯进入铝壳后，铝壳气缸、铝壳限位气缸、电芯气缸、电芯限位气缸均恢复 到初始状态，再由下料机械手将电池从铝壳垫板上取出，使其流入后段工序。
专利撰写(电学).
• 按附图顺序采用阿拉伯数字编号。
• 不包含对附图具体内容的文字说明。
具体实施方式（实施例）
• 全面、具体、详细地介绍足够数量的发明 实施方式或实施例，充分支持权利要求的 保护范围。
• 引用附图对技术特征进行说明，技术特征 的标记应与附图一致。
具体实施方式（实施例）
• 对于产品发明，实施例应当描述其构成、 各组成部分及其相互关系。
技 术 方 案
• 清楚、完整、准确地概括发明的技术方案，
包括全部必要技术特征（技术措施）。 • 与各项独立权利要求分别对应。 • 可以进一步分层次记载附加技术特征，与
从属权利要求对应。
技 术 方 案
• 可以比权利要求的记载更为具体、详细，
易于理解。
• 可以包括必要的原理性说明。
• 不得引用权利要求、附图和附图标记。
• 涉及可动作的产品除了应说明其静态构成， 还应说明其动态工作过程。 • 对于方法发明，实施例应当按照顺序描述 其各步骤或工序、工艺条件、参数等。
说 明 书 附 图
• 用示意图形直观体现发明的技术方案及 其每个技术特征。
• 一幅图一编号，附图标记应与说明书一 致，同一部件在不同图中应使用同样的 标记。 • 说明书未提及的标记不得在附图中出现。 • 附图不得有过多的文字说明，但框图的 每一个方框必须有文字标注。
技 术 领 域
……不是上位的或相邻的技术领域…… ……是发明所属或直接应用的技术领域…… ……不是发明本身（发明点）……
背 景 技 术
记载与发明最相关的已有技术，写明 出处，例如引证对比文件。
专利文献应给出国别和公开号。
客观地指出已有技术存在的缺点，仅 限于发明所要解决的问题，并且不得 诋毁他人。
电学领域专利撰写
独立权利要求撰写方式前序部分包括： ? 主题名称 ? 与最接近的现有技术共有的必要技 术特征 ? 特征部分包括： ? 最接近的现有技术未包含的必要技 术特征?
电学领域专利撰写
电学领域发明专利申请 文件的撰写
说明书的作用? ?专利法第二十六条第三款规定 清楚、完整地公开要求保护ቤተ መጻሕፍቲ ባይዱ技 术方案 以本领域技术人员能够实现为准 向社会公众充分地公开发明内容? ?
对说明书的实质性要求?对每项权利要求所要求保护的技术 方案的全部技术特征均应有说明 记载足够的实施例，提供用于支持 权利要求的保护范围的充分基础?
权利要求的实质性要求? ?专利法第二十二条第一,二,三款规定 具有新颖性?具有创造性
权利要求三要素申请的主观目的——谋求尽可能大 的保护范围 ? 申请的自我约束——得到说明书 的支持 ? 外界限制——与现有技术相比具有 新颖性和创造性??三要素的最佳平衡
权利要求三要素的平衡扩大保护范围权利要求相对于现有技术 具有新颖性和创造性 得到说明书支持
发明名称与请求书中的发明名称一致 ? 发明主题和类型应当清楚、简要、 全面 ? 不得使用产品型号、商标、商品名、 人名、地名、广告式等用语 ? 尽量不写入区别特征 ? 字数不超过25个?
技术领域……不是上位的或相邻的技术领域…………是发明所属或直接应用的技术领域…… ……不是发明本身（发明点）……
背景技术?记载与发明最相关的现有技术，写 明出处，例如引证对比文件??专利文献应给出国别和公开号客观地指出已有技术存在的缺点， 仅限于发明所要解决的问题，不得 诋毁他人的技术
电学类发明专利申请撰写实例.2012年7月14日
电学类发明专利申请撰写实例
提纲
11
2
3
4
电学领域申请文件撰写特点包括：
案例一
11
2
3
压控振荡器10具有不必频繁调节带状线性电感L11和L12的特点
权利要求书和说明书的撰写思路
案例一：压控振荡器
4. 确定本发明所要解决的技术问题及其相应的必要技术特征
5.撰写独立权利要求
6.说明所撰写的独立权利要求具有新颖性、创造性
6.说明所撰写的独立权利要求具有新颖性、创造性
6.说明所撰写的独立权利要求具有新颖性、创造性
案例一：压控振荡器返回返回
案例二
11
2
3
第一振荡器21 第二振
荡器22 耦合电容
23a, 23b
切换开关26
第一振荡器1
第二振荡器2 耦合电路3
放大
器4
客户提供的技术交底书中发明内容的具体介绍
第二种双频带振荡装置增加一个电感线圈3h，使之与第一耦合电容3c相串联，
第三种双频带振荡装置
第五种双频带振荡装置
第一振荡电路1a 第二振荡电路1b 第一耦合
电容16a
第二耦合电
容16b
缓冲放大器2c
案例二 双频带振荡装置。
用电专利申请书模板(3篇)
第1篇专利申请书发明名称： [请在此处填写发明名称]申请人： [请在此处填写申请人全名]地址： [请在此处填写申请人地址]联系人： [请在此处填写联系人姓名]联系电话： [请在此处填写联系电话]电子邮箱： [请在此处填写电子邮箱]发明人： [请在此处填写发明人全名]地址： [请在此处填写发明人地址]请求书填写日期： [请在此处填写填写日期]一、技术领域[在此处简要描述本发明所属的技术领域，例如：本发明涉及电力行业，具体涉及一种新型的用电专利技术。
]二、背景技术[在此处详细描述现有技术中存在的问题和不足，以及本发明的创新点。
例如：现有的用电技术存在能耗高、效率低、安全性差等问题，而本发明通过……解决了这些问题。
]三、发明内容1. 发明目的[在此处明确指出本发明的目的，例如：本发明的目的是提供一种节能、高效、安全的用电专利技术，以提高电力系统的运行效率和安全性。
]2. 技术方案[在此处详细描述本发明的技术方案，包括但不限于以下内容：]（1）[请在此处详细描述本发明的技术特征，例如：采用新型材料、结构、工艺等。
]（2）[请在此处描述本发明的具体实施方式，包括装置的结构、工作原理、操作方法等。
]（3）[请在此处描述本发明的实施例，通过具体实例说明本发明的应用效果。
]3. 附图说明[在此处对附图进行说明，包括图的数量、名称、各图的内容等。
]四、附图[在此处插入附图，并按照附图说明进行标注。
]五、具体实施方式[在此处详细描述本发明的具体实施方式，包括但不限于以下内容：]（1）[请在此处描述本发明的装置结构，包括各部件的名称、功能、连接方式等。
]（2）[请在此处描述本发明的工作原理，包括各部件之间的相互作用、能量转换过程等。
]（3）[请在此处描述本发明的操作方法，包括启动、运行、维护等步骤。
]（4）[请在此处描述本发明的实施例，通过具体实例说明本发明的应用效果。
]六、实施例[在此处提供至少一个实施例，以具体说明本发明的技术方案和实施效果。
电子类专利撰写模板地大
05-电子类专利撰写模板地大(总8页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除（填写说明：如申请发明或由代理机构申请实用新型，只需填写第四部分-说明书即可；如需知识产权与技术转移中心做实用新型电子申请，请将各个部分填写完整。
）电子领域专利申请的基本特点：1、电子领域的专利涉及的技术较广，从电子产品的材料到结构到控制方法，都可能产生专利点。
如一台DVD机上便涉及6C、3C、汤姆逊、杜比、MPEG LA 等5家专利联盟的上千项专利，从电路、芯片、编解码技术到外形设计，中国每生产一台DVD要交纳专利费30美元。
其中仅DVD使用的视频图像压缩技术MPEG-2就包含795项专利，由美国MPEG专业技术管理公司（ MPEG LA ）代表57个国家的24家专利人进行管理。
由此可见，在一个电子产品（系统）上，往往可产生多项专利。
电子产品的更新换代快，新技术的不断研发也促进了电子领域专利的增长。
2、电子领域内，可以申请专利的发明创造包括：（1）新的电子元件或电子元件的改进，可能涉及元件材料及结构；（2）新的功能模块或功能模块的改进，包括电路设计、模块物理结构设计等；（3）新的设备、装置或设备、装置的改进，最常见的是通过增减模块或者改变模块的连接关系来实现新的功能或者改进呢性能；（4）新的系统或系统的改进，包括系统构架设计、系统中设备的增减、设备连接关系的改变等；（5）针对主设备或者主系统的配套设备或配套系统，出于一些专用目的，如散热、除尘等；（6）针对具体电子设备或系统的新的控制方法或控制方法的改进；（7）电子产品的新生产工艺或生产工艺的改进，包括新的制造设备或制造设备的改进；（8）电子产品的新测试设备、新测试方法或测试设备、测试方法的改进。
（9）……一、说明书摘要本发明（实用新型）公开了一种XXXl简要写明发明（实用新型）的名称、技术方案的要点以及主要用途，尤其是写明发明内容主要的技术特征（构造和/或电连接关系），获得的有益效果。
电学领域专利申请文件的撰写
对权利要求书的实质性要求
正确反映发明类型，即产品或方法发明。 记载构成发明的技术方案的技术特征，采用正确肯定 式的用语清楚表达要求保护的范围。 不得采用否定式描述。 各权利要求、主要是独立权利要求之间应具有单一性。
附图说明
采用规范用语、正确地给出个各幅图的名称。 按附图顺序采用阿拉伯数字编号。 不包含对附图具体内容的文字说明。
具体实施方式（实施例） 具体实施方式（实施例）
全面、具体、详细地介绍足够数量的发明实施方式或 实施例，充分支持权利要求的保护范围。 引用附图对技术特征进行说明，技术特征的标记应与 附图一致。
涉及计算机程序申请文件的撰写
电路产品说明书撰写应注意的事项
属于区别特征部分的电路连接关系必须绘制得清楚、 完整。 涉及到集成电路时，应清楚地公开集成电路的型号、 功能等。
独立权利要求中的前序部分和特征部分
对于电路产品的独立权利要求，凡是所包含的必要技术特征能够 进行划界的，应当依法对其划界；凡是所包含的必要技术特征难 以进行划界的，则可以不划界。 对于电路产品的独立权利要求，由于前序部分和特征部分难以划 界，因而其技术方案所含的技术特征可以不进行划界，即不必写 成前序部分和特征部分，直接写明要求保护的主题名称，然后写 入技术方案所包含的全部技术特征。 例如：一种蓄电池用的脉冲充电器，其特征是，……
发明内容
提供一种具有防故障的电池充电器，包括：充电端子，电池 被插入并连接到其上；一个充电电源调节装置与一个充电电流检 测器，控制充电操作过程；一个输出开关，连接在充电电源调节 装置与一个充电端子之间，受操作控制器的操作；一个具有高阻 抗的连接检测装置，通过检测充电端子上的电压来确定电池的接 入状态；一个低阻抗装置，连接在一个充电端子与地之间，当充 当器输入电源供电时，该低阻抗成为低值，当充电输入电源被切 断时，该低阻抗装置断开，使得充电端子上的阻抗成为高值。
电学领域专利撰写PPT课件
独立权利要求撰写方式
前序部分包括： 主题名称 与最接近的现有技术共有的必要技
术特征 特征部分包括： 最接近的现有技术未包含的必要技
术特征
独立权利要求撰写方式
前序部分和特征部分记载的技术特 征不得重复
划界本身并不影响权利要求的保护 范围
从属权利要求撰写方式
专利法实施细则第23条第1款规定 引用部分+限定部分 引用部分：引用的权利要求编号及
独立权利要求的基础
解决的技术问题：提供一种对干扰 噪音的灵敏度非常低的可工作于两 个不同频率的压控振荡器 必要技术特征：非特定的振荡电路 和缓冲电路，特定的谐振电路的全 部具体电路结构，高频接地，降低 干扰噪声
独立权利要求
1. 一种可工作于两个不同频率的压控振 荡器，包括： 谐振电路，能够选择两个不同频率中的 一个，并且输出在所选择的频率谐振的 信号； 振荡电路，接收来自所述谐振电路的信 号，以所述谐振电路的谐振频率振荡； 缓冲电路，放大来自所述振荡电路的振 荡信号；
在末尾使用句号
权利要求的撰写方式
直接记载构成技术方案的技术特征， 不得引用说明书或附图
例如“包括如说明书第1页第3-10 行所说的滤波器”
例如“具有如图2所示的整流器”
权利要求的撰写方式
用词含义清楚、确定 术语与说明书所用术语一致，无矛
盾 尽量不使用括号，避免含义模糊 例如“（场效应）晶体管”
确定最接近的现有技术
与最接近现有技术相比，确定本发 明能否存在区别，能否具有新颖性
根据与最接近现有技术的区别特征， 确定本发明实际要解决的技术问题
根据要解决的技术问题，确定独立 权利要求必须包括的全部必要技术 特征
独立权利要求的撰写过程
根据最接近的现有技术进行划界 权利要求表达的保护范围是否清楚？ 与已掌握的各项现有技术相比，权
智能电网技术专利申请书模板
智能电网技术专利申请书模板[你好标题是：智能电网技术专利申请书模板]专利申请书申请（或者被授权人）：（申请人姓名或者公司名称）专利名称：（发明名称）申请号：（填写相关编号）申请日：（填写申请日期）技术领域本发明涉及智能电网技术领域，尤其涉及一种用于（描述用途或者应用）的（描述设备或者系统）。
背景技术当前，智能电网技术正广泛应用于（描述应用场景）等领域。
然而，在现有技术中仍然存在着（描述现有技术的不足之处）。
因此，需要开发一种（描述发明目的和解决的问题）的智能电网技术。
发明内容本发明旨在提供一种（描述发明目的）。
为达到此目的，本发明提供了以下技术方案：（描述发明的技术方案及特点）（进一步根据需要补充其他具体描述）附图说明图1：（简要描述附图内容）图2：（简要描述附图内容）具体实施方式以下将通过示例具体描述本发明的实施方式，以便更好地理解本发明。
（根据实际发明内容，描述具体实施方式；可分步骤说明）（进一步根据需要补充其他具体描述）效果和优点本发明的优点在于：（描述发明的效果和优点）（进一步根据需要补充其他具体描述）附则（补充其他需要说明的事项）综上所述，本发明充分考虑了现有技术的不足之处，提供了一种（描述发明目的）的智能电网技术，具有（描述技术方案的优势）。
该发明有望在智能电网领域产生重要应用，具有广阔的市场前景和经济效益。
申请人（或者被授权人）：日期：（填写日期）以上为智能电网技术专利申请书模板，请根据实际情况进行相应修改。
希望对您有所帮助！。
典型专利申请书范文(机电)
本实用新型公开了一种艺术吊灯，其包括一半透明筒状外罩及灯头，灯头可拆卸式地设置在外罩上，其前端伸入到外罩内，其特征在于，所述的灯头包括一底座、一灯架、一控制电路及由多个设置在不同位置上的发光体，其中控制电路及多个发光体均设置在同一电路板上，该电路板通过灯架设置在底座上；所述控制电路与多个发光体电性连接并依次驱动其发5光或关闭，组成一发光部；该发光部射出的光线依次投射在外罩上，光线在该外罩的内侧壁上产生动态位移视觉。
同时，由于本实用新型采用了组合式可拆卸结构及多个LED，其具有不同位置上的多个依次循环点亮的发光、发出的光线经过镂空图案后投射到外罩上，形成不断闪动、且有一定位移的图案动态视觉效果，使其照明艺术效果大大增强。
10231 41. 一种艺术吊灯，其包括一半透明筒状外罩及灯头，灯头可拆卸式地设置在外罩上，其前端伸入到外罩内，其特征在于，所述的灯头包括一底座、一灯架、一控制电路及由多个设置在不同位置上的发光体，其中控制电路及多个发光体均设置在同一电路板上，该电路板通过灯架设置在底座上；所述控制电路与多个发光体电性连接并依次驱动其发光或关闭，组成5一发光部；该发光部射出的光线依次投射在外罩上，光线在该外罩的内侧壁上产生动态位移视觉。
2. 根据权利要求1所述的艺术吊灯，其特征在于，所述的外罩上表面中部设有一通孔，所述的灯头前端直径小于该通孔直径而底座大于该通孔的直径，所述底座前部的各部分均穿过该通孔，伸入到所述外罩内。
103. 根据权利要求1所述的艺术吊灯，其特征在于，所述的发光体为单色光或复合色光LED。
4. 根据权利要求1所述的艺术吊灯，其特征在于，所述多个发光体的发光色彩及光线投射角度均不相同。
5. 根据权利要求1所述的艺术吊灯，其特征在于，所述的外罩内侧壁15表面上，设有一图案层，该图案层上设有色块、图案或镂空部分。
6. 根据权利要求1所述的艺术吊灯，其特征在于，其还包括一设置在所述外罩和灯头之间的筒状内罩，所述的灯头前端发光部伸入所述的内罩；所述内罩的表面上设有一图案层，该图案层上设有色块、图案或镂空部分。
