简述电网中性点接地方式有哪几种
电力系统中性点接地方式分类、特征及应用
电力系统中性点接地方式分类、特征及应用摘要：供电系统的中性点接地方式涉及电网的安全运行，供电可靠性，过电压和绝缘的配合，继电保护，接地设计等多个因素，而且对通信和电子设备的电子干扰、人身安全等方面有重要影响。
目前供配电系统的接地方式主要有中性点不接地、中性点直接接地、中性点经电阻接地和中性点经消弧线圈接地四种，本文对这四种中性点接地方式进行了分类、分析与比较，并针对发展中城市配电系统中接地变的应用进行分析和建议。
关键词：中性点接地系统接地变电力系统中性点接地方式是指电力系统中的发电机和变压器的中性点与地的连接方式。
可以分为大接地电流系统和小接地电流系统，前者即中性点直接接地电流系统，后者又分为中性点不接地系统和中性点经消弧线圈或电阻接地系统。
1.大接地电流系统大接地电流系统，即将中性点直接接地。
该系统运行中若发生一相接地故障时，就形成单相接地短路，线路上将流过很大的短路电流，使线路保护装置迅速动作，断路器跳闸切除故障。
大电流接地系统在发生单相接地故障时，中性点电位仍为零，非故障相对地电压基本不变，这是它的最大优点。
因此在这种系统中的输电设备绝缘水平只需按电网的相电压考虑，较为经济。
此外，该系统单相接地故障时，不会产生间歇性电弧引起的过电压，不会因此而导致设备损坏。
大接地电流系统不装设绝缘监察装置。
中性点直接接地系统缺点也很多，首先是发生单相接地故障时，不允许电网继续运行，防止短路电流造成较大的损失，因此可靠性不如小接地电流系统。
其次中性点直接接地系统在运行中若发生单相接地故障时，其接地点还会产生较大的跨步电压与接触电压。
中性点直接接地系统单相接地故障时产生的接地电流较大，对通讯系统的干扰影响也大，特别是当电力线路与通讯线路平行走向时，由于耦合产生感应电压，对通讯造成干扰。
2.小接地电流系统小电流接地系统，即中性点不接地或经消弧线圈或电阻接地系统。
小接地电流系统可分为中性点不接地系统，中性点经消弧圈接地或经电阻接地系统。
配电网中性点接地方式的分类及特点
配电网中性点接地方式的分类及特点配电网中性点接地方式的分类及特点一、我国城乡配电网中性点接地方式的发展概况(1)建国初期，我国各大城市电网开始改造简化电压等级，将遗留下来的3kV、6kV配电网相继升压至10kV，解放前我国城市配电网中性点不接地、直接接地和低电阻接地方式都存在过，上海10kV电缆配电网中性点不接地、经电缆接地、经电抗接地3种方式并存运行至今，北京地区10kV系统中性点低电阻与消弧线圈并联接地，上海35kV系统中性点经消弧线圈和低电阻接地2种方式并存至今。
但是，从50年代至80年代中期，我国10,66kV系统中性点，逐步改造为采用不接地或经消弧线圈接地两种方式，这种情况在原水利电力部颁发的《电力设备过电压保护设计技术规程SDJ7-79》中规定得很明确。
(2)80年代中期我国城市10kV配电网中，电缆线路增多，电容电流相继增大，而且运行方式经常变化，消弧线圈调整存在困难，当电缆发生单相接地故障时间一长，往往发展相短路。
从1987年开始，广州区庄变电站为了满足较低绝缘水平10kV电缆线路的成为两要求，采用低电阻接地方式，接着在近20个变电站推广采用了低电阻接地方式，随后深圳、珠海和北京的一些小区，以及苏州工业园20kV配电网采用了低电阻接地，90年代上海35kV配电网也全面采用电阻接地方式。
(3)90年代对过电压保护设计规范(SDJ7-79)进行了修订，并已颁布执行，在新规程中，有关配电网中性点接地方式的修改主要有以下几点:1 ?原规程中规定3,10kV配电网中单相接地电容电流大于30A时才要求安装消弧线圈，新的规程将电容电流降低为大于10A时，要求装消弧线圈。
2 ?根据国内已有的中性点经低电阻接地的运行经验，对6,35kV主要由电缆线路构成的系统，其单相接地故障电流较大时，中性点经低电阻接地方式作为一种可选用的方案列入了新规程。
3 ?对于6kV和10kV配电系统以及厂用电系统，单相接地电流较小时，将中性点经高电阻接地也作为一种可选择的方案，列入了新规程。
中性点接地方式
三、接地方式的性能评价
• 正常运行的电力系统，无论何种接地方式都对 其没有影响。
• 但系统受到扰动或发生故障时，不同的接地方 式将出现不同的情况。
• 对供电可靠性的影响
• 电力系统单相对地故障约占80%，而其中绝大 多数故障都是瞬时性的。
• 架空线路中瞬时性故障约占单相接地故障的 90%；电缆线路约占30%。
个系统性、全局性问题。
二、接地方式的种类
• 中性点接地方式有：不接地(绝缘)、经电阻接 地、经电抗接地、经消弧线圈接地、直接接地。
• 电力系统中性点接地方式可划分为两大类：有 效接地方式和非有效接地方式。
• 有效接地方式又称大接地电流方式；非有效接 地方式又称小接地电流方式。
• 非有效接地电网依靠中性点的高阻抗将单相接 地故障电流控制在较小的数值。
• 丹东某变电站2001年8月至2002年2月间瞬时 性接地故障30余次，无一次永久接地，对供电 连续性没有任何影响。
• 小电流接地方式发生单相接地故障时不需要 继电保护和断路器动作，在系统和用户几乎无 感觉的情况下，接地电弧自动熄灭，系统保持 连续供电。
• 对于永久性单相接地故障，可以允许电网在 一段时间内（一般2小时）带故障运行。
• 大电流接地方式主要有：中性点直接接地方式、 中性点经小电阻或小电抗接地方式。 • 小电流接地方式主要有：中性点不接地方式、 中性点经消弧线圈接地方式和中性点经高电阻 接地方式等。
• 接地阻抗或接地电流的大小是相对的，因而需 要采用明确的指标来对两种接地方式进行界定。
• 多数国家规定：凡是系统的零序电抗(x0)与正 序电抗(x1)的比值≤3且零序电阻(r0)与正序电抗 (x1)的比值≤1的系统，属于有效接地系统；零序 电抗(x0)和正序电抗(x1)的比值＞3且零序电阻 (r0)与正序电抗(x1)的比值＞1的系统，属于非有 效接地系统。

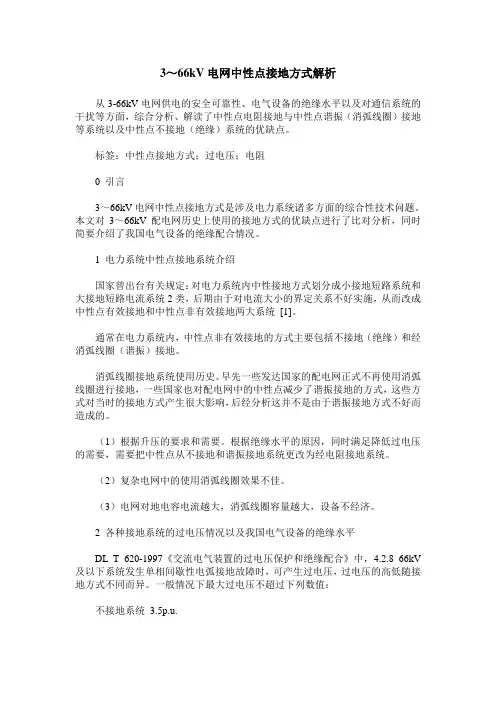

3～66kV电网中性点接地方式解析
3～66kV电网中性点接地方式解析从3-66kV电网供电的安全可靠性、电气设备的绝缘水平以及对通信系统的干扰等方面，综合分析、解读了中性点电阻接地与中性点谐振（消弧线圈）接地等系统以及中性点不接地（绝缘）系统的优缺点。
标签：中性点接地方式；过电压；电阻0 引言3～66kV电网中性点接地方式是涉及电力系统诸多方面的综合性技术问题。
本文对3～66kV配电网历史上使用的接地方式的优缺点进行了比对分析，同时简要介绍了我国电气设备的绝缘配合情况。
1 电力系统中性点接地系统介绍国家曾出台有关规定：对电力系统内中性接地方式划分成小接地短路系统和大接地短路电流系统2类，后期由于对电流大小的界定关系不好实施，从而改成中性点有效接地和中性点非有效接地两大系统[1]。
通常在电力系统内，中性点非有效接地的方式主要包括不接地（绝缘）和经消弧线圈（谐振）接地。
消弧线圈接地系统使用历史。
早先一些发达国家的配电网正式不再使用消弧线圈进行接地，一些国家也对配电网中的中性点减少了谐振接地的方式，这些方式对当时的接地方式产生很大影响，后经分析这并不是由于谐振接地方式不好而造成的。
（1）根据升压的要求和需要。
根据绝缘水平的原因，同时满足降低过电压的需要，需要把中性点从不接地和谐振接地系统更改为经电阻接地系统。
（2）复杂电网中的使用消弧线圈效果不佳。
（3）电网对地电容电流越大，消弧线圈容量越大，设备不经济。
2 各种接地系统的过电压情况以及我国电气设备的绝缘水平DL_T_620-1997《交流电气装置的过电压保护和绝缘配合》中，4.2.8 66kV 及以下系统发生单相间歇性电弧接地故障时，可产生过电压，过电压的高低随接地方式不同而异。
一般情况下最大过电压不超过下列数值：不接地系统 3.5p.u.消弧线圈接地系统 3.2p.u.电阻接地系統 2.5p.u.GB_311～1-1997《高压输变电设备的绝缘配合》规定，我国3～66kV输变电设备短时工频耐受过电压倍数Kp（P.U）如表1所示。
第八章电力系统中性点接地方式
中性点不接地又叫做中性点绝缘。在这种系统中，中性点 对地的电位是不固定的，在不同的情况下，它可能具有不同的 数值。中性点对地的电位偏移称为中性点位移。中性点位移的 程度，对系统绝缘的运行条件来说是至为重要的。
发电厂电气部分
1.中性点不接地系统的正常运行 图8-1（a）为一中性点不接地系统正常运行的示意图。 中性点不接地系统正常运行时，中性点所具有的对地电位， 称为不对称电压，Un用o 表示。 各相对地电流的相量和应为零，即
U (0)
1 3
(UU
UV
UW )
1 (0 3
3UU e j150
3UU e j150） UU U O
V、W相的电容电流分别为
ICV
UV jXV
3CVUU e j60
ICW
UW jXW
3CWUU e j120
而
IC ICV ICW j3CUU j3CUO
(8-11)
（8-12） （8-13） （8-14）
QF ICW ICV
IC
K
IC
CU
ICV
CV
ICW
CW
(a)
UW U W
U O
O
U U
U V
ICW
ICV
U V
IC
(b)
UV UV UO 3UU e j150
UW UW UO
3UU e j150
图8-2 中性点不接地系统U相金属性接地
(8-10)
发电厂电气部分
故障点的零序电压 为 U (0)
U W
ICW
W
U V
ICV
学习笔记-中压配电网单相接地故障-选线及定位技术
中压配电网单相接地故障——选线及定位技术杨以涵齐郑编著（中国电力出版社2014.07）第一章中压配电网中性点接地方式在这一章中主要介绍了配电网的中性点接地的方式，以及各种接地方式对电网的影响。
中性点接地方式中性点接地方式主要有以下几种：中性点直接接地方式，即将中性点直接接入大地中性点不接地方式，即中性点对地绝缘中性点经消弧线圈接地方式，即在中性点和大地之间接入一个电感线圈。
中性点经电阻接地方式，即在中性点和大地之间接入一个电阻。
分为中性点经高阻抗接地，中性点经小电阻接地和中性点经中阻抗接地三种方式。
中性点经消弧线圈接地方式，与不接地方式相比，需要更多的投资，但是能够保障系统的安全性，提高供电可靠性。
抑制单相接地故障的短路电流，利于电弧的熄灭，避免系统的过电压。
但是面临新的问题，1、单相接地故障选线困难，抑制了故障线路的零序电流；2、造成中性点的位移电压过高，随着经济的发展，在馈电的线路中电缆所占的比重越来越大，中性点经消弧线圈接地方式的弊端逐渐暴露，1）只能补偿电容的基频无功分量，谐波分量无法补偿；2）配电网的电容电流大，导致消弧线圈的价格高；3）以电缆为主的配电网单相故障多为永久性故障（外力破坏的故障），消弧线圈的优势不明显；4）当接地点为电缆内部的时候，接地电弧为封闭性电弧，消弧线圈就不具备优势了。
中性点经电阻接地，为了限制配电网的过电压的幅值，解决消弧线圈容量无法满足电容电流的需求的问题，可以采用中性点经电阻接地方式。
优点是当电容电流在一定范围波动的时，能有效地限制间歇性电弧接地过电压和铁磁谐振过电压，同时不必像消弧线圈那样严格匹配电容电流。
适用的情况是采用绝缘水平低的设备，对电压要求比较严的配电网或存在大量电缆的配电网。
根据我国具体情况，主要采用经小电阻接地方式。
中性点接地方式的影响中性点接地方式的影响的内容主要有：安全隐患，由接地故障引起的电弧会对环境造成危害，引发火灾。
单相接地故障会对接地点附近产生较大的跨步电压和接触电压，对人畜造成危害。
电力系统中性点接地的三种方式
电力系统中性点接地的三种方式有效接地系统（又称大电流接地系统）小电流接地系统（包含不接地和经消弧线圈接地）经电阻接地系统（含小电阻、中电阻和高电阻）大电流接地系统用于110kV及以上系统及。
该系统在单相接地时，另外两相对地电压基本不变，系统过电压较低，对110kV及以上系统抑制过电压有利，但此时接地电流很大，运行设备很难长时间通过此电流，接地相对地电压很低，甚至为零，系统电压严重不平衡，许多电气设备无法正常工作，必须及时切除接地点。
大电流接地系统要求部分主变的中性点接地，避免单相接地时短路电流过大。
这些主变必须有一个三角形接线的绕组，以构成零序通路，降低零序阻抗。
主变的零序阻抗一般为正序阻抗的1/3，线路的零序阻抗一般为正序阻抗的3倍。
作为220kV枢纽变电站的主变必须并列运行。
其中一台主变的220kV侧中性点和110kV侧中性点必须直接接地，其他主变中性点通过间隙接地。
好处是110kV侧零序阻抗稳定，有利于该110kV系统零序定值的计算和整定，零序过流保护的保护范围变化很小，容易保持其阶梯特性；未220kV系统提供稳定的零序电源，保持220kV 系统零序保护的方向性和稳定性。
主变220kV侧中性点和110kV侧中性点均加装间隙保护，保护动作跳开各侧断路器。
作为220kV负荷变电站的主变必须分列运行。
此时所有主变的220kV侧中性点必须通过间隙接地，110kV侧中性点全部接地运行。
所有主变不能相220kV系统提供零序电流，110kV侧零序阻抗稳定。
主变220kV侧中性点加装间隙保护，保护动作跳开各侧断路器。
作为链式接线的220kV变电站，其220kV侧母线并列运行并有两个电源。
虽然主变分列运行，但必须有一台主变的220kV侧中性点直接接地，其他主变的220kV 侧中性点通过间隙接地。
110kV侧中性点必须全部直接接地。
主变220kV侧中性点加装间隙保护，保护动作跳开各侧断路器。
目前运行的110kV变电站全部主变均分裂运行，其电源侧母线为单电源。
1.电力系统中性点接地方式
本章分析电力系统中性点常用接地方式 的特点及适用范围
* 概述
一、定义
中性点：电力系统三相交流发电机、变压器接成星形绕组的公共点。
二、种类
1．中性点不接地 2．中性点经消弧线圈接地 3．中性点直接接地 前两种又称中性点非直接接地系统，也称为小接地电流系统。后一种称为大接 地电流系统。
（线电压）
（线电压）
U wd 0
结论： 故障相对地电压为零，非故障相对地电压为线电压， 中性点对地电压为相电压。 下一页
U
N
V W
d Cw Cv Cu
返
回
2．电流情况：
W相接地时，三相电容电流不对称。W相电容电流为零，其他两相电容 电流的有效值为： Icu=Icv=ω CUx。 其中：Ux—相电压；ω —角频率；C—相对地电容。 这时三相电流之和不在为零，大地有电流流过，W相接地处的电流简称 为接地电流，用 I c 表示。则：I c ＝－（ I cu ＋ I cv ） 经计算接地电流的有效值为：Ic＝3ω CUx，而正常运行时的一相对地电 流为：Ic＝ω CUx。可见单相故障时的接地电流等于正常运行时一相对 地电容电流的三倍。由于对地电容与线路的结构和长度有关，很难得 到C的参数。 故实用计算可按下式计算：
3．过补偿
（1）特点：过补偿是使电感电流大于接地电流，即 IL>Ic，，调谐度K>1，脱谐度V<0。单相接地故障接地处 有感性过补偿电流（IL－Ic），这种补偿方式不会有上 述缺点。因为当接地电流减小时，过补偿电流更大，不 会变为完全补偿。另外，即使将来电网发展，原有的消 弧线圈还可以使用。 （2）应用：装在电网中变压器中性点的消弧线圈以及具有 直配线的发电机中性点的消弧线圈应采用过补偿方式。 （3）消弧线圈的装设位置：在发电厂发电机电压侧的消弧 线圈可装在发电机中性点上，也可以装在厂用变压器中 性点上，当发电机与变压器为单元接线时，消弧线圈应 装在变压器中性点上，6～10KV消弧线圈也可装在调相机 的中性点上。
简述配电网中性点接地方式
中性 点不同接地方式 的比较 目前 ， 我 国的 电力系 统随着科技的发展 也在不 断的进步， 对于中性点的 接地方式也 已经研究出了不 同的方法，这些方法在不同的情 况下有着不 同
一
、
的作用 ， 因此我们在对其进行使用的时候， 一定要按照设计的要求选 择。下 面我们就对其不同常见的接地方式进行相应 比较 。 １ 中性点不接地 的配电网。 中性 点不接地主要是因为中性点的绝缘性 能较好 ，而且该配 电网的结 构和运行方式都 比 较简单 ，影响就不采用接地 的方式，来对 其进行绝缘 处 理， 从而节省 了能源 的消耗 ， 这种方法适用于供 电要求不高的辐射 形或者树 状形 的供 电系统 ， 比如 山区、 农村等用 电需求不高 的地区， 而且这种方法也 在发生故障的时候也便于维修 ， 而且故障的原因也 比较单一， 而且在进行 维 修时 ， 还不会 出 现停 电事故 的发生。 不过 ， 由于中性点不接地系统 中电压不是稳定 ， 而且有时也会 发生瞬时 故障 ， 因此我们为了确保 电力的可靠性， 我们可 以对非故障的电压 系统进行 定的升高 。 从而保持系统 的对称性 ２ 中性点经传统消弧线 圈接地 。 中性点经消弧线 圈接地方法， 是传统的接地方法之一， 它主要是通过 电 感消弧线 圈将中性点和地面进行连接， 从而起到接地的作用， 这种接地方法 在遇到单相接地故障的时候 ，也可以利用消弧线圈中 自带的电流对其进行 定程度 的补偿。 从而使其在发生故障 的时候也可以进行 正常的供电， 这 也 极大限度的增加 了 供 电线路的可靠性 ，使其对人们的生产 生活不造成一 定
一 一
大， 电感 电流减小， 因此通过调节二次 电容的容量即可控制主绕组的感抗及 电感 电流 的大小。电容器 的内部或外部装有限流线圈 ， 以限制合 闸涌流。电 容器 内部还装有放电电阻 。 ４ 调直流偏磁式 自 动跟踪补偿消弧线圈。 在交流工作线圈内布置一个铁 心磁化段 ， 通 过改变铁心磁化段磁路上 的直流励磁磁通大小来调节交流等 值磁导 ， 实现 电感连续可调 。 直流励磁绕组采取 反串连接方式，使整个绕组上感应 的工频 电压相互 抵消 通过对三相全控整流电路输 出电流的闭环 调节 ， 实现消弧线 圈励磁 电 流 的控制 ， 利用微机 的数据处理能力， 对这类消弧线圈伏安特性上固有的不 大 的非线性实施动态校 正。 ５ 可控硅调节式 自 动跟踪补偿消弧线圈。 该消弧系统主要 由高短路阻抗 变压器式消弧线圈和控制器组成，同时采用小 电流接地选线装置为配套设 备， 变压器 的一次绕 组作为工作绕组接入配 电网中性点， 二次绕组作为 控制绕组 由２ 个反 向连接 的可控硅短路 ，可控硅 的导通 角由触 发控 制器控 制， 调节可控硅的导通角 由０ ～１ ８ ０ 。之间变化 ， 使可控硅的等效阻抗在无穷 大至零之间变化，输 出的补偿 电流就可在零至额定值之 间得到连续无极调 节 。可控硅工作在与电感 串联 的无电容电路 中，其工况既无反峰 电压的威 胁， 又无 电流突变 的冲击 ， 因此可靠性得 到保障 。 三、 中性点接地方式的选择 １ 配 电网中性点采用传统的小 电流接地方式 。 配 电网采用小电流接地方 式应认真地按 饺 流 电气装置的过 电压保护和绝缘配合》 标准的要求执行， 对架 空线 路电容 电流在 Ｉ Ｏ Ａ以下可 以采 用不接 地方式， 而大于 Ｉ Ｏ Ａ 时， 应采 用消弧线圈接地方式 。 采用消弧线 圈时应按要求 调整好， 使中性点位移电压 不超过相 电压 的１ ５ ％，残余 电流不宜超过Ｉ Ｏ Ａ。消弧线圈宜保持过补偿运
(完整word版)中性点接地方式(一)
中性点接地方式(一)电网中性点接地方式是一个综合性的、系统性的问题，既涉及到电网的安全可靠性、也涉及电网的经济性。
中性点接地方式直接影响到系统设备绝缘水平、系统过电压水平、过电压保护元件的选择、继电保护方式、系统的运行可靠性、通讯干扰等。
我国的110kV及以上电压等级的电网一般都采用中性点直接接地方式,在中性点直接接地系统中，由于中性点电位固定为地电位,发生单相接地故障时，非故障相的工频电压升高不会超过1。
4运行相电压;暂态过电压水平也相对较低；继电保护装置能迅速断开故障线路，设备承受过电压的时间很短，这样就可以使电网中设备的绝缘水平降低,从而使电网的造价降低。
在三相交流电力系统中，作为供电电源的发电机和变压器的中性点，有三种运行方式：一种是电源中性点不接地；一种是电源中性点经消弧线圈接地；一种是电源中性点直接接地。
前两种合称为中性点非有效接地,或小电流接地系统，后一种中性点直接接地称为中性点有效接地，或大电流接地.1电源中性点不接地电力系统（3—63kV系统大多数采用电源中性点不接地运行方式）。
电源中性点不接地系统发生单相接地时，如C相单相接地，那么完好的A、B 两相对地电压都由原来的相电压升高到线电压，即升高为原对地电压的√3倍,C相接地的电容电流为正常运行时每相对地电容电流的3倍.当发生单相接地时，三相用电设备的正常工作未受到影响，因为线路的线电压无论相位和量值均未发生变化,因此三相用电设备仍然照常运行。
但电力部门只允许运行2小时，因为一旦另一相又发生接地故障时，就形成两相接地短路，产生很大的短路电流，可能损坏线路设备.2电源中性点经消弧线圈接地的电力系统。
在中性点不接地的电力系统中，有一种情况比较危险，即在单相接地时,如果接地电流较大，将出现断续电弧,这可使线路发生电压谐振现象，在线路上形成一个R-L-C的串联谐振电路，从而使线路上出现危险的过电压(可达相电压的2.5-3倍），导致线路上绝缘薄弱地点的绝缘击穿。
电力系统中性点接地方式有哪些
平丰电气6月6日山东平丰电气设备有限公司主要生产高中低压电力电气产品，我们将提供有价值的阅读，与中国电力电气企业共同成长。
——电力系统中性点接地方式是一个很重要的综合性问题，今天我们来聊一聊这方面的问题。
电力系统中性点是指三相绕组作星形连接的变压器和发电机的中性点。
电力系统中性点与大地间的电气连接方式称为电力系统中性点接地方式（即中性点运行方式）。
中性点非有效接地，发生单相接地时，因发生单相接地时由于不构成短路回路，接地电流被限制到较小数值，故又称为小接地电流系统；而中性点有效接地系统，接地电流很大，故又称为大接地电流系统。
我国电力系统广泛采用的中性点接地方式主要有中性点不接地、中性点经消弧线圈接地及中性点直接接地三种。
电力系统中性点的运行方式不同，其技术特性和工作条件也不同，还与故障分析、继电保护配置、绝缘配合等均密切相关。
那么究竟采用哪一种中性点运行方式呢？这就要综合考虑到电网的绝缘水平、系统供电的可靠性和连续性的要求、电网的造价以及对通信线路的干扰程度等多方面因素。
为了分析这个问题，首先我们要了解中性点接地与否，在单相接地故障时，故障电压的情况。
1、中性点不接地如上图所示，当中性点不接地系统发生单相接地故障时，故障相电压为零。
非故障相相电压上升为线电压，为原来的1.732倍。
但线电压不变，对电力用户没有影响，系统还可以继续供电，一般可允许继续运行两个小时，此期间应发出信号，由工作人员尽快查清原因并解除故障，使系统正常运行。
故当线路不长、电压不高时，接地电流较小，电弧一般能自动熄灭，特别是35kV 及以下的系统中，绝缘方面的投资增加不多，而供电可靠性较高的优点突出，所以中性点宜采用不接地的运行方式。
当电压高、线路长时，接地电流较大。
可能产生稳定电弧或间歇性电弧，而且电压等级较高时，整个系统绝缘方面的投资大为增加。
上述优点便不存在了。
2、中性点经消弧线圈接地单相接地时，当接地电流大于10A而小于30A时，有可能产生不稳定的间歇性电弧，随着间歇性电弧的产生将引起幅值较高的弧光接地过电压。
电力系统中性点不接地、经电阻接地、经消弧线圈接地、直接接地大全!
电⼒系统中性点不接地、经电阻接地、经消弧线圈接地、直接接地⼤全!电⼒系统中性点运⾏⽅式有不接地、经电阻接地、经消弧线圈接地或直接接地等多种。
我国电⼒系统⽬前所采⽤的中性点接地⽅式主要有三种:即不接地、经消弧线圈接地和直接接地。
⼩电阻接地系统在国外应⽤较为⼴泛，我国开始部分应⽤。
1、中性点不接地(绝缘)的三相系统各相对地电容电流的数值相等⽽相位相差120°，其向量和等于零，地中没有电容电流通过，中性点对地电位为零，即中性点与地电位⼀致。
这时中性点接地与否对各相对地电压没有任何影响。
可是，当中性点不接地系统的各相对地电容不相等时，及时在正常运⾏状态下，中性点的对地电位便不再是零，通常此情况称为中性点位移即中性点不再是地电位了。
这种现象的产⽣，多是由于架空线路排列不对称⽽⼜换位不完全的缘故造成的。
在中性点不接地的三相系统中，当⼀相发⽣接地时:⼀是未接地两相的对地电压升⾼到√3倍，即等于线电压，所以，这种系统中，相对地的绝缘⽔平应根据线电压来设计。
⼆是各相间的电压⼤⼩和相位仍然不变，三相系统的平衡没有遭到破坏，因此可继续运⾏⼀段时间，这是这种系统的最⼤优点。
但不许长期接地运⾏，尤其是发电机直接供电的电⼒系统，因为未接地相对地电压升⾼到线电压，⼀相接地运⾏时间过长可能会造成两相短路。
所以在这种系统中，⼀般应装设绝缘监视或接地保护装置。
当发⽣单相接地时能发出信号，使值班⼈员迅速采取措施，尽快消除故障。
⼀相接地系统允许继续运⾏的时间，最长不得超过2h。
三是接地点通过的电流为电容性的，其⼤⼩为原来相对地电容电流的3倍，这种电容电流不容易熄灭，可能会在接地点引起弧光解析，周期性的熄灭和重新发⽣电弧。
弧光接地的持续间歇性电弧较危险，可能会引起线路的谐振现场⽽产⽣过电压，损坏电⽓设备或发展成相间短路。
故在这种系统中，若接地电流⼤于5A时，发电机、变压器和电动机都应装设动作于跳闸的接地保护装置。
2、中性点经消弧线圈接地的三相系统中性点不接地三相系统，在发⽣单相接地故障时虽还可以继续供电，但在单相接地故障电流较⼤，如35kV系统⼤于10A，10kV系统⼤于30A时，就⽆法继续供电。
供电技术试题A卷试卷及答案
中国矿业大学徐海学院2007～2008学年第2学期《供电技术》试卷（A）卷一、填空题（本题共25分，每空1分）1、短路电流中产生非周期分量的原因是（1），当（2）时短路的暂态过程结束。
2、去游离的两种方式是（3）和（4）。
3、按短路条件校验电气设备的动、热稳定以及开关开断能力时，一般按（5）验算。
4、保护装置的可靠动作系数应该用（6）校验。
5、电力系统继电保护的基本要求是（7）、（8）、（9）、（10）。
6、内桥接线适用于（11）故障相对多，而（12）故障相对少的场合。
7、电网中性点接地方式有（13）、（14）、（15）、（16）。
8、变压器常用的保护种类有（17）、（18）、（19）、（20）。
9、电流互感器与电流继电器的接线方式包括（21）、（22）、（23）。
10、隔离开关不能切断大负荷电流是因为它没有装设（24）。
11、变电所防护感应雷的措施是（25）。
二、判断题（共10分，每题1分）（）1、变压器的额定电压与所在电力网的额定电压等级是相等的。
（）2、断路器与隔离开关在操作时应严格遵守倒闸操作的规定，分闸时先分断路器，合闸时先合隔离开关。
（）3、中性点经消弧线圈接地的系统，在发生单相接地故障后，允许继续运行不超过2小时。
（）4、大接地短路电流系统供电可靠性方面比小接地短路电流系统有明显的优越性。
（）5、电压互感器二次侧不能短路运行。
（）6、保护接地就是将平时不带电而在绝缘损坏时可能带电的电气设备的金属外壳接地。
（）7、带电质点的复合，就是触头间电弧中正负带电质点(即正离子与电子)重新结合为中性质点。
（）8、电弧由热游离产生，碰撞游离维持。
（）9、阀型避雷器与被保护设备之间的电气距离是越远越好。
（）10、电网中广泛采用过电流保护作为本线路的主保护，利用电流速断保护作为本线路和相邻元件的后备保护。
三、选择题（共10分，每题1分）1、小接地电流系统所用的电气设备的相对地绝缘水平应按_____考虑。
中性点接地方式6
应选择下列哪项数值？
（A）22kVA
（B）25kVA
（C）30kVA （D）28kVA
答案：[ C ] 2006年考题
解答过程：
根据电气工程电气设计手册（1）80页（3－1）公式
又根据《导体和电器选择设计技术规定》 DL/T5222-2005 第 18.1.4，式
18.1.4 消弧线圈的补偿容量，
b）装在电网的变压器中性点的消弧线圈，以及具有直配线的发电机 中性点的消弧线圈应采用过补偿方式。对于采用单元连接的发电机中 性点的消弧线圈，宜采用欠补偿方式。 C）系统中消弧线圈装设地点应符合下列要求：
应保证系统在任何运行方式下，大部分电网不得失去消弧线圈的 补偿。不应将多台消弧线圈集中安装在一处，并因避免电网仅装一台 消弧线圈。
18.1.4 消弧线圈的补偿容量，可按下式计算
Q
KIC
UN 3
= 1.35 × 22.2 ×35/1.732= 605.6KVA
其中 k 为补偿系数，过补偿取 1.35。k 的取值可根据DL/T5222-2005 第
18.1.6 条：装在电网变压器中性点的消弧线圈，以及具有直配线的发电机
中性点的消弧线圈应采用过补偿方式。 故选 D。
1 发电机及变压器中性点的接地方式
1．1 电力系统中性点接地方式
电力系统中性点的接地方式主要分两大类：中性点非直接接地和 中性点直接接地。
1.1.1 中性点非直接接地。
中性点非直接接地可分为三种形式： （1）中性点不接地。中性点不接地方式最简单，单相接地时允
许带故障运行两小时，供电连续性好，接地电流仅为线路及设备 的电容电流。但由于过电压水平高，要求有较高的绝缘水平，不 宜用于110kV及以上电网。在6-63kV电网中，则采用中性点不接地 方式，但电容电流不能超过允许值，否则接地电弧不易自熄，易 产生较高弧光间歇接地过电压，波及整个电网。
电网中性点接地方式
电网中性点接地方式三相交流电力系统中性点与大地之间的电气连接方式，称为电网中性点接地方式。
中性点接地方式涉及电网的安全可靠性、经济性；同时直接影响系统设备绝缘水平的选择、过电压水平及继电保护方式、通讯干扰等。
一般来说，电网中性点接地方式也就是变电所中变压器的各级电压中性点接地方式。
因此，在变电所的规划设计时选择变压器中性点接地方式中应进行具体分析、全面考虑。
我国110kV及以上电网一般采用大电流接地方式，即中性点有效接地方式（在实际运行中，为降低单相接地电流，可使部分变压器采用不接地方式），这样中性点电位固定为地电位，发生单相接地故障时，非故障相电压升高不会超过1.4倍运行相电压；暂态过电压水平也较低；故障电流很大，继电保护能迅速动作于跳闸，切除故障，系统设备承受过电压时间较短。
因此，大电流接地系统可使整个系统设备绝缘水平降低，从而大幅降低造价。
6～35kV配电网一般采用小电流接地方式，即中性点非有效接地方式。
近几年来两网改造，使中、小城市6～35kV配电网电容电流有很大的增加，如不采取有效措施，将危及配电网的安全运行。
中性点非有效接地方式主要可分为以下三种：不接地、经消弧线圈接地及经电阻接地。
1 中性点不接地方式适用于单相接地故障电容电流I C < 10A，以架空线路为主，尤其是农村10kV配电网。
此类型电网瞬间单相接地故障率占60%～70%，希望瞬间接地故障不动作于跳闸。
其特点为：·单相接地故障电容电流I C < 10A，故障点电弧可以自熄，熄弧后故障点绝缘自行恢复；·单相接地不破坏系统对称性，可带故障运行一段时间，保证供电连续性；·通讯干扰小；·单相接地故障时，非故障相对地工频电压升高 31/2U C，此系统中电气设备绝缘要求按线电压的设计；·当I C > 10A时，接地点电弧难以自熄，可能产生过电压等级相当高的间歇性弧光接地过电压，且持续时间较长，危及网内绝缘薄弱设备，继而引发两相接地故障，引起停电事故；·系统内谐振过电压引起电压互感器熔断器熔断，烧毁TV，甚至烧坏主设备的事故时有发生。
电力系中性点各种接地方式
