合成氨厂净化工段工艺讲解
合成氨净化工段工艺流程
合成氨净化工段工艺流程英文回答：The purification process in the ammonia synthesis section is crucial for ensuring the production of high-quality ammonia. This process involves the removal of impurities, such as carbon dioxide, water, and hydrogen sulfide, from the synthesized ammonia gas.The first step in the purification process is the removal of carbon dioxide. This is typically done using an absorption column, where the ammonia gas is brought into contact with a solvent, such as monoethanolamine (MEA). The carbon dioxide in the gas reacts with the MEA to form a soluble compound, which can then be separated from the ammonia gas.After the removal of carbon dioxide, the next step is the removal of water. Water is a common impurity in the ammonia gas and can have detrimental effects on downstreamprocesses. To remove water, the ammonia gas is passed through a series of adsorption beds containing a desiccant, such as molecular sieves. The desiccant selectively adsorbs the water molecules, allowing the dry ammonia gas to pass through.The final step in the purification process is the removal of hydrogen sulfide. Hydrogen sulfide is a toxic and corrosive impurity that needs to be removed to meet product specifications. This is typically done using a chemical reaction with a scavenger, such as iron oxide or zinc oxide. The scavenger reacts with hydrogen sulfide to form a solid compound, which can then be separated from the ammonia gas.Overall, the purification process in the ammonia synthesis section involves the removal of carbon dioxide, water, and hydrogen sulfide from the synthesized ammonia gas. This ensures the production of high-quality ammonia that can be used in various industrial applications.中文回答：合成氨净化工段的工艺流程对于确保高质量氨的生产至关重要。
最新合成氨净化车间全厂流程、原理、设备及操作
4、888脱硫贫液中悬浮硫含量低。溶液清亮有利于 降低脱硫系统的阻力。 5、888脱硫液对H2S的选择性好，当气体中的CO2/H2S 较高时，也能很好的把H2S脱除到规定的控制指标。 6、脱硫过程的副产物生成率低，吸收剂消耗低；硫 回收率高，副产硫磺纯度也高。 7、在888脱硫催化剂的作用下存在多硫化反应，并 在催化氧化时析出硫，再生时分离出去，具有抑 制和消除积硫堵塞管道与设备、填料的作用。 8、888脱硫催化剂的活性高、用量少、运行经济， 使用方便。不用添加其它助催化剂，预活化工艺 简单，时间短，无论以氨水或纯碱为吸收剂，均 能保持稳定的脱硫效率。
富液槽 贫液槽 再生槽 硫泡沫混合槽 溶液制备槽 液位调节器
H=7237 DN9000/DN8600/DN8000 高：（1700/2700）/2600/5000 DN3000 H=4578 V=29.5m3 DN2000 H=2200 V=6.9m3 DN1012×2000/DN728×1500/DN762×1612
副反应的影响和危害
1、因吸收H2S是靠Na2CO3来完成的，如果碳化 反应严重，溶液中Na2CO3含量过低，将影响 脱硫效率，并因溶液pH降低而使氧在再生 溶液中溶解度降低造成吸氧差，对析硫不 利。 2、若副反应严重，则碱耗剧增，有时虽大量 补碱也难以维持碱度在指标之内，直接影 响吸收与再生，造成生产被动和生产成本 增加。
工艺流程简述
1、气体流程 来自气柜的半水煤气(温度30℃左右、压力 0.0035MPa左右)经湿式电除尘进口水封进入湿式 电除尘进行除尘、除焦后，经湿式电除尘出口水 封、罗茨机进口水封进入罗茨风机加压到 0.049MPa后进入冷却清洗塔下部冷却段与来自冷 却清洗塔上部的循环水逆流接触。煤气冷却后进 入脱硫塔下部与来自贫液槽的脱硫液逆向接触进 行反应，脱去半水煤气中的硫化氢和部分有机硫， 经过脱硫后的半水煤气进入冷却清洗塔的清洗段 与清水逆向接触，清洗后的半水煤气进入静电除 焦器，然后去压缩一段入口。
「年产三万吨合成氨厂变换工段工艺设计」
年产三万吨合成氨厂变换工段工艺设计一、工艺流程概述1.原料准备：将天然气（主要是甲烷）与空气作为主要原料，通过气体净化系统去除其中的杂质、硫化物和水分。
2.原料配送：将净化后的天然气和空气分别输送至气体净化系统进行进一步的处理和分析。
3.变换反应槽：将净化后的天然气和空气通过压缩机压缩至一定压力后，经过暖气交换器加热至高温（约500-600℃），再进入变换反应槽。
4.变换催化剂：在变换反应槽中，使用催化剂（通常是高温高压下的铁-钴催化剂）促进N2和H2的反应。
反应生成的合成氨会随气流从反应槽中流出。
5.除气系统：将反应槽中的气体通过除尘器，冷却器和吸附剂等设备进行处理，去除其中的固体颗粒、水分和其他杂质。
6.合成氨回收：经过除气系统处理后的气体中仍含有未反应的氮气和氢气，通过压缩机再次压缩进入蒸馏塔。
在蒸馏塔中，根据不同的沸点，将氨气和氮气分离开来，再通过冷凝器冷凝为液态氨。
7.废水处理：在工艺过程中产生的废水会经过处理系统去除其中的有机物和杂质，以保证排放的废水符合环保要求。
二、设备布置和操作要点1.变换反应槽的设计要考虑到温度、压力和气体流动速度的控制。
同时，需要定期更换催化剂，以维持优良的反应性能。
2.除气系统中的设备要进行定期维护和清洁，确保其正常工作和去除气体中的杂质、固体颗粒和水分。
3.合成氨回收装置要根据产品质量要求设置合适的操作参数，例如蒸馏塔的温度和压力。
此外，冷凝器的冷却水流需要保持稳定，以确保气体顺利冷凝为液态氨。
4.废水处理系统应配置适当的物理和化学处理单元，如过滤器、沉淀池和生物处理等，以达到废水排放标准。
5.需要建立相应的安全措施，如设立监测系统，确保气体和液体在整个工艺中的安全运输和使用。
三、工艺控制和性能优化1.在变换反应槽中，可以通过调节供气比例、压力和温度等参数来控制合成氨的产率和选择性。
同时，也可以根据反馈控制系统监测和调整催化剂的性能。
2.除气系统中的设备可以通过监测气体的组成和温度、压力等参数，来调整操作参数，以达到满足产品质量要求的除气效果。
合成氨净化工段工艺流程

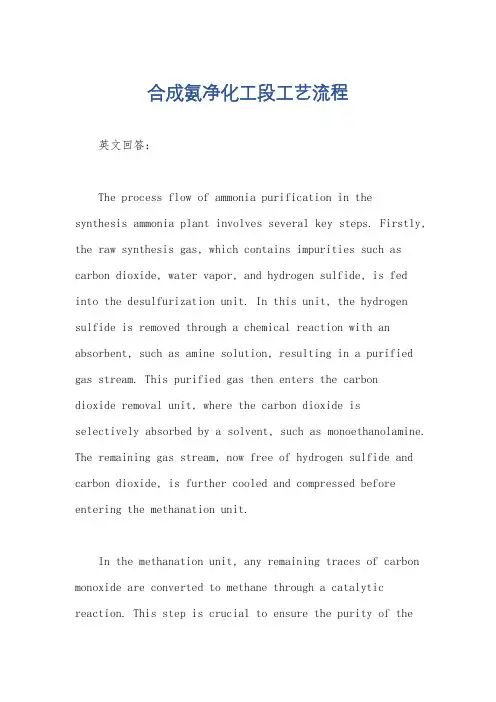

合成氨净化工段工艺流程英文回答：The process flow of ammonia purification in the synthesis ammonia plant involves several key steps. Firstly, the raw synthesis gas, which contains impurities such as carbon dioxide, water vapor, and hydrogen sulfide, is fed into the desulfurization unit. In this unit, the hydrogen sulfide is removed through a chemical reaction with an absorbent, such as amine solution, resulting in a purified gas stream. This purified gas then enters the carbondioxide removal unit, where the carbon dioxide isselectively absorbed by a solvent, such as monoethanolamine. The remaining gas stream, now free of hydrogen sulfide and carbon dioxide, is further cooled and compressed before entering the methanation unit.In the methanation unit, any remaining traces of carbon monoxide are converted to methane through a catalytic reaction. This step is crucial to ensure the purity of thesynthesis gas, as carbon monoxide can poison the catalysts used in the subsequent steps. The methane-rich gas stream then proceeds to the final purification step, which involves the removal of any remaining trace impurities, such as nitrogen and oxygen.To remove nitrogen, the gas stream is passed through a cryogenic distillation unit, where it is cooled to extremely low temperatures. This causes nitrogen to condense and separate from the gas stream, resulting in a purified gas stream with reduced nitrogen content. Oxygen removal is typically achieved through the use of a pressure swing adsorption (PSA) unit. In this unit, a specialized adsorbent material selectively adsorbs oxygen, allowing the purified gas stream to exit with minimal oxygen content.The final purified gas stream, now consisting mainly of hydrogen and nitrogen, is then ready for further processing in the ammonia synthesis reactor. In this reactor, nitrogen and hydrogen undergo a catalytic reaction to produce ammonia. The ammonia-rich gas stream is then cooled and condensed to liquid form, which is collected and stored forfurther use or transportation.中文回答：合成氨净化工段的工艺流程包括几个关键步骤。
合成氨净化工段工艺流程

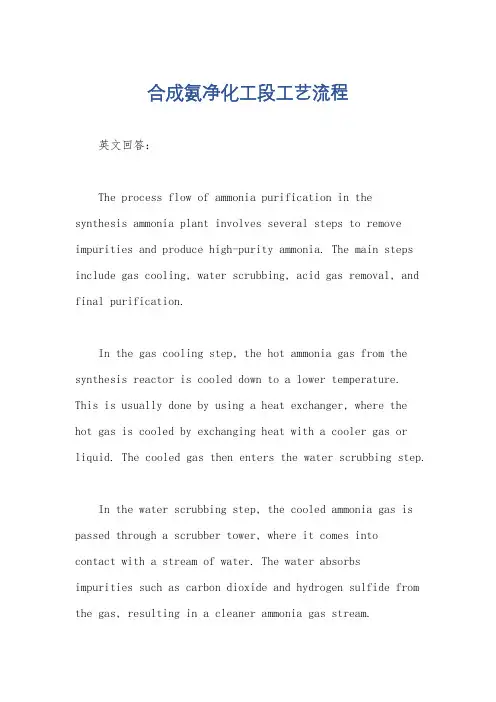

合成氨净化工段工艺流程英文回答：The process flow of ammonia purification in the synthesis ammonia plant involves several steps to remove impurities and produce high-purity ammonia. The main steps include gas cooling, water scrubbing, acid gas removal, and final purification.In the gas cooling step, the hot ammonia gas from the synthesis reactor is cooled down to a lower temperature. This is usually done by using a heat exchanger, where thehot gas is cooled by exchanging heat with a cooler gas or liquid. The cooled gas then enters the water scrubbing step.In the water scrubbing step, the cooled ammonia gas is passed through a scrubber tower, where it comes intocontact with a stream of water. The water absorbsimpurities such as carbon dioxide and hydrogen sulfide from the gas, resulting in a cleaner ammonia gas stream.After the water scrubbing step, the gas stream enters the acid gas removal step. In this step, the gas is treated with an acid gas removal agent, such as amine solution or activated carbon, to remove any remaining impurities, including trace amounts of sulfur compounds. This ensures that the final product is of high purity.The final purification step involves furtherpurification of the gas stream to remove any remaining impurities. This can be done by using various techniques such as cryogenic distillation, pressure swing adsorption, or membrane separation. These techniques separate the ammonia gas from other gases and impurities, resulting in a high-purity ammonia product.Overall, the process flow of ammonia purification in the synthesis ammonia plant involves gas cooling, water scrubbing, acid gas removal, and final purification steps. Each step plays a crucial role in removing impurities and producing high-purity ammonia.中文回答：合成氨净化工段的工艺流程包括多个步骤，旨在去除杂质并生产高纯度的氨气。
合成氨各工序工艺详细流程
合成氨各工序工艺详细流程合成氨是一种重要的化工原料，广泛用于合成各类农药、肥料、化学品等。
下面将详细介绍合成氨的工序和流程。
合成氨的工艺主要分为三个步骤：气体净化、气体压缩和反应制氨。
1.气体净化：合成氨的原料气体主要有空气和甲烷。
在进入反应装置之前，需要进行气体净化处理。
空气首先经过过滤装置去除微小杂质、灰尘和固体颗粒物。
然后通过制冷装置降低气体温度，使其中的水蒸气凝结成液体，然后被排放。
甲烷通过碳分子筛吸附去除杂质。
这样可以保证反应装置中气体的纯度和稳定性。
2.气体压缩：经过气体净化后的空气和甲烷被分别压缩到一定压力，以满足反应器中的需求。
通常使用压缩机进行压缩，然后将压缩后的气体分别输送到反应器中。
3.反应制氨：反应制氨是整个过程的关键步骤。
通常采用哈柏法（Haber-Bosch）来实现反应制氨。
反应器中，高温高压的空气与甲烷的混合气体通过催化剂床进行催化反应。
常用的催化剂是铁与铁-铝的混合物，也可以加入少量的钾、镁等元素。
反应是一个放热反应，反应温度一般在380-550°C 之间，压力一般在1.7-3.5 MPa之间。
催化剂的存在可以提高反应速率，但也会增加反应的等离子体强度，导致了碳催化剂和蒸汽的选择性降低，产生非氮气杂质。
反应过程中，氮气与氢气进行反应生成氨气。
原料气体经过催化剂床后，反应转化率不高，需要多次通过催化剂床进行反应。
一般采用多级反应器和中间冷却装置，提高氨气的产率和纯度。
经过多级反应后，氨气还需要进行冷却和净化处理，以达到合成氨的纯度要求。
以上是合成氨的工序和流程的详细介绍。
合成氨的过程需要进行气体净化、气体压缩和催化反应制氨。
这个过程需要确保原料气体的纯度和稳定性，通过压缩提高原料气体的压力，催化剂的存在可以提高反应速率和转化率。
经过多级反应，最终得到高纯度的合成氨。
合成氨工艺的不断优化和改进，可以提高合成氨的生产效率和氨气的纯度，降低生产成本。
合成氨工艺流程
合成氨工艺流程1. 简介合成氨是一种重要的化工原料，广泛应用于农药、涂料、塑料、制冷剂等工业领域。
合成氨工艺是通过催化剂在适当的温度和压力下将氮气和氢气合成氨气的过程。
本文将介绍合成氨工艺的流程及其相关操作步骤。
2. 合成氨工艺流程合成氨工艺流程主要包括气体净化、气体压缩、催化反应、分离纯化等环节。
2.1 气体净化合成氨工艺的第一步是将氮气和氢气进行净化，去除其中的杂质和不纯物质，以保证催化剂的正常使用。
常见的气体净化方法包括吸附、吸收、脱水等。
在吸附过程中，氮气和氢气通过吸附剂床层，吸附剂可以去除其中的水分、氧气、二氧化碳等杂质。
在吸收过程中，气体经过溶剂床层，其中的硫化氢等有毒气体被吸收掉。
同时，还可以使用脱水剂去除气体中的水分。
2.2 气体压缩在气体净化后，将净化后的氮气和氢气进行压缩，提高其压力，以便后续的催化反应。
氮气和氢气分别进入压缩机进行压缩，压缩机通常采用多级压缩，保证气体压力的稳定和可控。
2.3 催化反应经过气体压缩后的氮气和氢气进入催化剂床层，进行合成氨的催化反应。
催化剂通常采用铁、钼或镍等金属催化剂，催化剂在适当的温度和压力下，使氮气和氢气发生反应，生成合成氨气。
催化反应是一个放热反应，需要控制温度以避免过高的温度导致副反应的发生。
2.4 分离纯化经过催化反应生成的合成氨气含有大量的副产物和未反应的氮气、氢气等杂质。
在分离纯化环节中，需要进行吸附、压缩、蒸馏等操作，将合成氨气中的杂质去除，提高纯度。
常见的分离纯化方法包括低温吸附法、压缩法和蒸馏法。
3. 工艺条件和参数合成氨工艺的实施需要满足一定的工艺条件和参数，以确保反应的进行和产出的质量。
常见的工艺条件和参数包括温度、压力、催化剂种类和配比、气体流速等。
3.1 温度催化反应的温度是合成氨工艺中的关键参数之一。
温度过高会导致副反应的发生，影响合成氨气的产量和纯度；温度过低则会降低反应速率。
一般情况下，催化反应的温度在300-500°C之间控制。
合成氨工业-软件仿真净化工段教案
冷态开车
一。脱碳系统开车 注：开阀时，如果未提到全开，均是指开度没有达到100%；开泵的顺序是先开泵 开阀时，如果未提到全开，均是指开度没有达到 ； 前阀、再开泵、最后开泵的后阀（不能颠倒） 前阀、再开泵、最后开泵的后阀（不能颠倒）。 1、打开CO2气提塔 、打开 气提塔102-E塔顶放空阀 塔顶放空阀VV075，CO2吸收塔 吸收塔101-E底阀 底阀SP73； 气提塔 塔顶放空阀 ， 吸收塔 底阀 ； 2、将PIC5设定在 、 设定在2.7MPa、PIC24设定在 设定在0.03MPa，并投自动； 设定在 、 设定在 ，并投自动； 3、开充压阀VV072，VX0049给CO2吸收塔 、开充压阀 吸收塔101-E充压 现场图 ，同时全开 充压(现场图 ， 给 吸收塔 充压 现场图)，同时全开HIC9； ； 4、现场启动116-J，开阀给 、现场启动 气提塔102-E充液； 充液； ，开阀给CO2气提塔 气提塔 充液 (1).打开泵入口阀 打开泵入口阀VV010 打开泵入口阀 (2).现场启动泵 现场启动泵116-J 现场启动泵 (3).打开泵出口阀 打开泵出口阀VV011,VV013 打开泵出口阀 5、LRCA70到50%时，投自动，若LRCA70升高太快，可间断开启 、 升高太快， 到 时 投自动， 升高太快 可间断开启VV013来控 来控 ），开 充液； 制；启动107-J（任选 ），开FRCA5给101-E充液； 启动 （任选1）， 给 充液 (1).打开泵入口阀 打开泵入口阀VV003/VV005/VV007 打开泵入口阀
净化工段
一. 净化机理
1. 脱碳系统 用活化aMDEA溶液进行逆流吸收脱除 2. 甲烷化系统 CO2 + 4H2 CO + 3H2 3. 冷液回收系统
合成氨工艺原理(净化最终)
低温甲醇洗部分一、概述--------------------------------------------------------------------------------------------------------------------1、酸性气体的来源----------------------------------------------------------------------------------------------------2、脱除酸性气体的必要性-------------------------------------------------------------------------------------------3、脱除酸性气体的方法----------------------------------------------------------------------------------------------4、甲醇的物理、化学性质------------------------------------------------------------------------------------------5、低温甲醇洗的优、缺点------------------------------------------------------------------------------------------二、理论基础-----------------------------------------------------------------------------------------------------------------1、拉乌尔定律和亨利定律------------------------------------------------------------------------------------------2、各种气体在甲醇中的溶解度------------------------------------------------------------------------------------三、工艺过程及原理--------------------------------------------------------------------------------------------------------1、脱水------------------------------------------------------------------------------------------------------------------2、CO2、H2S的吸收-------------------------------------------------------------------------------------------------3、富甲醇液的再生及H2、CO2、H2S的回收------------------------------------------------------------------(1) 一级减压闪蒸------------------------------------------------------------------------------------------------------(2) 二级减压闪蒸-----------------------------------------------------------------------------------------------------(3) H2S组份的浓缩---------------------------------------------------------------------------------------------------(4) 加热再生-----------------------------------------------------------------------------------------------------------4、甲醇脱水蒸馏-----------------------------------------------------------------------------------------------------四、我厂及同类型装置曾发生的事故----------------------------------------------------------------------------------五、技术改造及作用-------------------------------------------------------------------------------------------------------液氮洗部分一、概述-------------------------------------------------------------------------------------------------------------------二、理论基础-----------------------------------------------------------------------------------------------------------------1、基本原理2、H2-N2-CO体系的气——液相平衡----------------------------------------------------------------------------三、工艺过程及原理-------------------------------------------------------------------------------------------------------1、原料气的预处理--------------------------------------------------------------------------------------------------2、原料气的冷却-----------------------------------------------------------------------------------------------------3、氮气的液化--------------------------------------------------------------------------------------------------------4、液氮洗涤-----------------------------------------------------------------------------------------------------------5、配氮产冷-----------------------------------------------------------------------------------------------------------6、一氧化碳馏分冷量的回收--------------------------------------------------------------------------------------四、我厂及同类装置曾发生的事故------------------------------------------------------------------------------------1、板翅式换热器堵塞------------------------------------------------------------------------------------------------2、程控混乱、炸塌火炬---------------------------------------------------------------------------------------------五、技术改造及作用-------------------------------------------------------------------------------------------------------1、16-V1吸附器预冷改造-------------------------------------------------------------------------------------------2、配氮管线改造----------------------------------------------------------------------------------------------------3、原料气流量低联锁改造----------------------------------------------------------------------------------------甲烷化部分一、概述------------------------------------------------------------------------------------------------------------------二、基本原理--------------------------------------------------------------------------------------------------------------1、化学反应----------------------------------------------------------------------------------------------------------2、化学平衡---------------------------------------------------------------------------------------------------------3、副反应------------------------------------------------------------------------------------------------------------三、甲烷化的催化剂----------------------------------------------------------------------------------------------------四、工艺过程-------------------------------------------------------------------------------------------------------------1、工艺条件--------------------------------------------------------------------------------------------------------2、工艺流程--------------------------------------------------------------------------------------------------------低温甲醇洗部分一、概述1、酸性气体的来源在现代合成氨生产过程中，无论采用何种原料(天然气、轻油、重油等)，何种气化方式制气，都会发生下列反应：2CO＋O2＝2CO2CO＋H2O(g)＝CO2＋H2因此产生大量的CO2气体，同时随着所用原料中硫含量的不同，也有一定数量的硫化物生成(包括无机硫和有机硫)，如我厂是以渣油为原料，采用部分氧化法制取原料气，原料气经变换后约有46035Nm3/h的CO2生成，占变换气总量的34.10%；约有328Nm3/h的H2S和COS生成。
合成氨原料气净化脱硫工段
合成氨原料气净化脱硫工段合成氨原料气中的硫是以不同形式的硫化物存在的，其中大部分是以硫化氢形式存在的无机硫化物，还有少量的有机硫化物。
具体来说作为原料气的半水煤气中都含有一定数量的硫化氢和有机硫化物(主要有羰基硫、二硫化碳、硫醇、硫醚等)，能导致甲醇、合成氨生产中催化剂中毒，增加液态溶剂的黏度，腐蚀、堵塞设备和管道,影响产品质量。
硫化物对合成氨的生产是十分有害的，燃烧物和工业装置排放的气体进入大气，造成环境污染，危害人体健康。
硫也是工业生产的一种重要原料。
因此为了保持人们优良的生存环境和提高企业最终产品质量，对半水煤气进行脱硫回收是非常必要的。
合成氨原料气(半水煤气)的净化就是清除原料气中对合成氨无用或有害的物质的过程，原料气的净化大致可以分为“热法净化”和“冷法净化”两种类型，原料气的净化有脱硫，脱碳，铜洗和甲烷化除杂质等，在此进行的气体净化主要是半水煤气的脱硫的净化。
煤气的脱硫方法从总体上来分有两种：热煤气脱硫和冷煤气脱硫。
在我国，热煤气脱硫现在仍处于试验研究阶段，还有待于进一步完善，而冷煤气脱硫是比较成熟的技术，其脱硫方法也很多。
冷煤气脱硫大体上可分为干法脱硫和湿法脱硫两种方法，干法脱硫以氧化铁法和活性炭法应用较广，而湿法脱硫以砷碱法、ADA、改良ADA和栲胶法颇具代表性。
煤气干法脱硫技术应用较早，最早应用于煤气的干法脱硫技术是以沼铁矿为脱硫剂的氧化铁脱硫技术，之后，随着煤气脱硫活性炭的研究成功及其生产成本的相对降低，活性炭脱硫技术也开始被广泛应用。
干法脱硫既可以脱除无机硫，又可以脱除有机硫，而且能脱至极精细的程度，但脱硫剂再生较困难，需周期性生产，设备庞大，不宜用于含硫较高的煤气，一般与湿法脱硫相配合，作为第二级脱硫使用。
湿法脱硫可以处理含硫量高的煤气，脱硫剂是便于输送的液体物料，可以再生，且可以回收有价值的元素硫，从而构成一个连续脱硫循环系统。
现在工艺上应用较多的湿法脱硫有氨水催化法、改良蒽醌二磺酸法（A.D.A法）及有机胺法。
合成氨净化工段工艺流程
合成氨净化工段工艺流程英文回答：The process of ammonia purification in the synthesis ammonia plant is crucial for ensuring the quality of the final product. It involves several steps to remove impurities and obtain pure ammonia. Let me explain the process in detail.Firstly, the raw ammonia gas from the synthesis reactor enters the purification section. This gas contains various impurities such as water, carbon dioxide, hydrogen sulfide, and hydrocarbons. The first step is to remove water vapor, which is done through a process called condensation. The gas is cooled, and the water vapor condenses into liquid water, which is then separated from the ammonia gas.Next, the gas passes through an absorber column where carbon dioxide is removed. This is achieved by using a solvent, such as monoethanolamine (MEA), which reacts withcarbon dioxide to form a stable compound. The purified ammonia gas exits the absorber column, while the carbon dioxide-rich solvent is sent to a regeneration unit for further processing.After carbon dioxide removal, the gas enters a desulfurization unit to eliminate hydrogen sulfide. This is typically done by using a scavenger, such as zinc oxide, which reacts with hydrogen sulfide to form zinc sulfide. The gas is then passed through a filter to remove any solid impurities before moving to the next step.The final purification step involves the removal of hydrocarbons. This is done by passing the gas through a catalytic reactor where hydrocarbons are converted into harmless gases, such as carbon dioxide and water. The purified ammonia gas is then ready for further processing or storage.中文回答：合成氨净化工段在合成氨生产中是非常重要的，它涉及多个步骤来去除杂质，获得纯净的氨气。
合成氨原料气的生产与净化
合成氨原料气的生产与净化
不同合成氨厂，生产工艺流程不尽相同，但基本生产过程都包括以下
工序。
(l)原料气制各工序制各合成氨用的氢、氨原料气。
可将分别制得
的氢气和氨气混合而成，也可同时制得氢、氨混合气。
除电解水外，制取的氢、氨原料气都含有硫化物、一氧化碳、二氧化
碳等杂质，这些杂质不仅腐蚀设各，而且是合成氨催化剂的毒物。
因此，
必须除去，制得纯净的氢、氨混合气。
(2)脱硫工序除去原料中的硫化物。
(3)变换工序利用一氧化碳与蒸汽作用生成氢和二氧化碳，除去原料
气中的大部分一氧化碳。
(4)脱碳工序经变换工序，原料气含有较多的二氧化碳，其中既有原
料气制各过程产生的，也有变换产生的。
脱碳是除去原料气中的大部分二
氧化碳。
(5)精制工序经变换、脱碳，除去了原料气中大部分的一氧化碳
和二氧化碳，但仍含有0.3%-3%的一氧化碳和0.1%-0.3%的二氧化碳，需
进一步脱除以制取纯净的氢、氨混合气。
(6)压缩工序将原料气压缩到净化所需耍的压力，分别进行气体净化，得到纯净的氢、氨混合气，然后将纯净的氢、氨混合气压缩到氨合成反应
要求的压力。
(7)氨合成工序在高温、高压和有催化剂存在的条件下，氢气、氨气合成为氨。
在合成氨厂，原料气的制各也称为造气；而脱硫、变换、脱碳、少量
一氧化碳及二氧化碳的脱除等，则统称为原料气的净化。
可以说，合成氨生产是由原料气的制各、净化及氨的合成等步骤组成的。
合成氨工艺流程详解
合成氨工艺流程详解合成氨是一种重要的化工原料，在农药、肥料、塑料、纤维等方面都有广泛应用。
下面我们就来详细解析一下合成氨的工艺流程。
合成氨的工艺流程主要包括气体净化、气体压缩、气体循环、气体转化及气体分离等环节。
首先是气体净化。
合成氨的原料主要是天然气和空气，其中天然气中含有杂质，需要进行净化。
常用的净化方法有吸附、干燥和过滤等。
吸附是利用吸附材料对杂质进行吸附，干燥是将天然气中的水分去除，过滤是通过过滤器过滤掉颗粒杂质。
经过这些处理后，能够得到纯净的原料气体。
接下来是气体压缩。
原料气体需要进行压缩，提高其进入合成反应器的压力。
通常使用压缩机进行气体的压缩，将其压缩到所需的工作压力。
然后是气体循环。
合成氨反应是连续进行的，需要循环利用气体，提高反应的效率。
在循环过程中，气体需要经过冷却、减压和再压缩等处理，以保持合适的温度和压力。
接下来是气体转化。
气体转化是合成氨工艺的核心环节。
主要是通过催化剂催化，将氮气和氢气在一定的温度和压力下，进行化学反应生成氨气。
这个过程中，需要控制好反应的温度、压力、催化剂的选择和反应时间等条件，以提高氨气的产率和质量。
最后是气体分离。
合成氨反应生成的气体中还包括一些未反应的氮气、氢气和其他副产物，需要对其进行分离和回收。
通常使用吸附法、吸收法和膜分离等方法进行气体分离。
吸附法是利用吸附剂对气体进行吸附，吸收法是将气体溶解到溶剂中，膜分离是利用半透膜对气体进行分离。
通过这些分离技术，能够得到纯度较高的合成氨。
总的来说，合成氨的工艺流程包括气体净化、气体压缩、气体循环、气体转化和气体分离等环节。
在每个环节中，都需要进行相应的操作和控制，以确保合成氨的生产过程稳定、高效和安全。
合成氨厂净化工段的设计分析
合成氨厂净化工段的设计分析合成氨工艺在整个化工生产领域中具有重要作用。
我国的合成氨生产工艺已经经历一定的发展阶段，但相对于国外，我国在技术方面还存在一定的差距，主要问题体现在生产原料的利用率、合成氨的纯净度上。
基于此，本文将对合成氨工艺进行简单介绍，重点对合成氨厂净化工段的设计进行分析。
标签：合成氨工艺；纯净度；净化工段1 合成氨工艺流程及其特点目前，合成氨工艺流程种类较多，主要有ICI、Kellogg、伍德、Brown以及KBR工艺流程。
各种流程都有自身的优点，同时对原材料和设备的要求情况也有所不同。
ICI工艺流程通过简化工艺流程、提高催化剂效率对生产进行改良；Kellogg工艺流程通过降低炉内负荷，提高操作的稳定性。
现代合成氨工艺受到技术、原料以及生产设备等多种因素影响，呈现出以下发展特点：第一，生产规模逐渐扩大，变为大型生产。
使用大规模生产方式降低了投资、减少了占地面积同时提高了劳动效率；第二，对热能的综合利用。
合成氨工艺流程中会消耗大量的燃料，随着清洁能源的不断开发，合成氨在消耗能源方面的利用率不断提高；第三，自动化程度不断提高。
伴随计算机技术和自动化技术的不断发展，工业生产中自动化程度不断提高，在合成氨工艺中也不例外，自动化程度的提高对生产质量和生产效率有巨大的促进作用。
2 合成氨厂净化工段的设计分析2.1 半脱工序半脱工序是合成氨厂净化工段的首要阶段，根据长期以来工艺方式的筛选工作，决定在办水煤气脱硫方式中采用湿法根脱硫工艺中技术较为成熟可靠的栲胶法，使用这种方式的再生硫颗粒较大，容易分离，并且不容易造成堵塔现象，降低了生产成本，还简化了生产流程。
使用这种方式的净化程度较高，消耗较低，并且在排出液中不会出现氨氮超标等问题，降低对环境的影响。
具体流程分为以下四个步骤：第一，将脱硫装置的生产能力设计为200kt/a氨醇，将塔的直径设置为6000mm，同时在塔体上方提前安装好填料冲洗装置。
合成氨净化工段用mdea法脱碳的工艺流程
合成氨净化工段用mdea法脱碳的工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!合成氨净化工段用MDEA法脱碳的工艺流程在合成氨生产过程中，合成氨净化工段的脱碳过程至关重要。
合成氨工艺的步骤
合成氨工艺的步骤
一、原料准备
首先呢，咱得把原料准备好。
合成氨主要的原料就是氮气和氢气啦。
氮气比较容易获取，空气中就有很多氮气呢。
氢气的话，制取方法有不少，不过一般工业上会用一些专门的制氢方法哦。
这一步看起来挺基础的，但可千万别小瞧它呀！要是原料没准备好，后面的工序可就麻烦喽。
我每次做这个的时候，都会仔细检查原料的量够不够呢，毕竟这是整个合成氨工艺的开端嘛。
二、气体净化
原料准备好了之后呢，就该进行气体净化啦。
因为从前面得到的气体里可能会夹杂着一些杂质，像一氧化碳之类的。
这些杂质要是不除掉，那可会影响后面合成氨的反应呢。
这个净化过程啊，说起来不难，但是得认真对待。
我就经常在这一步多花点时间，确保那些杂质都被清除得差不多了。
你想啊，如果有杂质残留，就像炒菜的时候锅里有沙子一样，多影响最后的结果呀！在这一环节，不同的工厂或者实验环境下可能会采用不同的净化方法，你可以根据自己的实际情况来选择合适的办法哦。
三、压缩气体
气体净化好了，接着就要压缩气体啦。
这一步很关键哦！为啥要压缩呢？因为合成氨的反应需要在高压下进行呀。
把氮气和氢气压缩到合适的压力可不是一件简单的事儿。
不过，现在有很多专业的压缩机可以帮助我们完成这个工作。
在压缩的时候，一定要按照规定的压力范围来操作哈。
这一点真的很重要，我通常会再检查一次，真的，确认无误是关键。
要是压力不对，反应可能就无法正常进行了呢。
你是不是觉得这个步骤有点难把握呀？其实只要按照操作规程来，一般不会出啥大问题的。
四、合成反应
五、氨的分离。
合成氨几种原料气的净化工艺浅析讲解
氨醇新进展湖南安淳高新技术有限公司谢定中我们现在主要的产品是各类反应器，包括氨合成内件、甲醇内件、甲烷化内件三大反应器和高效换热器，主要是高压圈里面的气气换热器，如冷交、热交等和变换系统的高效热交换器；有新型的分离设备：氨分、油分、水分等。
催化剂厂开发了以钴和稀土为主的氨合成催化剂，以分子筛、铜为主的醇醚催化剂，以稀土、铜、铁为主的烃化催化剂。
下面我简单地分几个方面来介绍一下：氨合成系统氨合成是一个系统工程，从原理过程上讲包括化学反应、传热、传质和动力传递等；从工程上包括流程、设备、催化剂。
核心部分是反应和反应器，即合成塔内件。
氨合成内件：我们开发制造的氨合成内件统称ⅢJ型内件，其中φ600、φ800、φ1000、φ1200，称为ⅢJ 99型；φ1400、φ1600、φ1800、φ2000、φ2400的氨合成塔叫ⅢJD；ⅢJ合成塔的特点：① 与其它合成塔不同的是分流进塔，即把气体分成两股，一股40%冷气进冷管，再进第二段，一股60%予热气进内热交，由中心管进入第一段。
分流带来很多好处，包括阻力小，氨净值高等等都是由于分流产生的效果。
② 多段，φ600 塔是三段，所谓三段，第一段是绝热的，第二段是冷管的、第三段也是绝热的。
到了φ800、φ1200、φ1400、φ1600、至φ1800变成四段，第一、二段是绝热的，中间冷激，第三段是冷管的，第四段是绝热的。
因为段数越多，反应的温度曲线越接近于最适宜温度曲线，关键是段数越多，结构不能复杂，我们的段数虽然多，但结构并不复杂，中间只有一个冷管，比较简单。
③ 轴径向，从φ800、φ1000、φ1200开始，不管是三段还是四段，最底下一段是径向的，最上面是轴向段，我们知道，轴向段气体分布比较好，整个平面温差比较小，但全部是轴向段，阻力太大，所以在第四段考虑一个径向段，因为径向段对于小的塔来说，径向段气体分布不均匀，效果不是很好，为了保险起见，把上面两段或者三段变成轴向，保证 80%～90% 的氨在前面三段生成，第四段触媒量很多而氨净值只增加2%到3%，它的温度最多只升高30℃，主要目的是降低阻力，这样既保证了合成塔反应的可靠性和稳定性，又降低阻力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
脱碳气去压缩五 进 压缩四出来的变 换气 循环回 水
循环上 水
变 换 气 冷 却 器
活 性 炭 塔
脱 碳 塔 分 离 器 分 离 器 分 离 器
洗 闪蒸 洗涤 塔 再 生 塔
涤
塔
分 离 器
反渗透 水
真解风机
冷 却 器
过滤 器
循环 槽 冷 却 器
PC 贮槽
气提风机 稀液泵
浓
稀
稀液 泵
谢谢观看！
