实验三最少拍控制算法研究班级：自动F1203班姓名：蔡申申学号：201223910625一、实验目的1．学习并熟悉最少拍控制器的设计和算法；2．研究最少拍控制系统输出采样点间纹波的形成；3．熟悉最少拍无纹波控制系统控制器的设计和实现方法。
二、实验设备1．THBCC-1型信号与系统•控制理论及计算机控制技术实验平2．THBXD数据采集卡一块(含37芯通信线、16芯排线和USB电缆线各1根)3．PC机1台(含软件“THBCC-1”)三、实验内容1．设计并实现具有一个积分环节的二阶系统的最少拍控制。
2．设计并实现具有一个积分环节的二阶系统的最少拍无纹波控制，并通过混合仿真实验，观察该闭环控制系统输出采样点间纹波的消除。
四、实验原理在离散控制系统中，通常把一个采样周期称作一拍。
最少拍系统，也称为最小调整时间系统或最快响应系统。
它是指系统对应于典型的输入具有最快的响应速度，被控量能经过最少采样周期达到设定值，且稳态误差为定值。
显然，这样提出了较为苛刻的要求，即其极点应位于Z平对系统的闭环脉冲传递函数)(z面的坐标原点处。
1.最少拍控制算法计算机控制系统的方框图为：图7-1最少拍计算机控制原理方框图根据上述方框图可知，有限拍系统的闭环脉冲传递函数为：)()(1)()()()()(z HG z D z HG z D z R z C z +==φ (1) )(1)()(11)()()(1z z HG z D z R z E z e φφ-=+== (2) 由(1) 、(2)解得：)()()()(z HG z z z D e φφ= 随动系统的调节时间也就是系统误差)(1kt e 达到零或为一恒值所需的时间，由Z 变换定义可知：⋅⋅⋅⋅⋅⋅++⋅⋅⋅⋅⋅⋅+++==--∞=--∑k k k Z kT e Z T e Z T e e Z kT e Z E )()2()()0()(1)1210111(1有限拍系统就是要求系统在典型的输入信号作用下，当N K ≥时，)(1kT e 恒为零或恒为一常量。
大学 - 计算机控制技术实验报告河南工业大学4
大学 - 计算机控制技术实验报告河南工业大学4 实验四单闭环直流调速系统班级：自动F1203班姓名：蔡申申学号：202123910625 一、实验目的1．掌握用PID控制规律的直流调速系统的调试方法； 2．了解PWM调制、直流电机驱动电路的工作原理。
二、实验设备1．THBCC-1型信号与系统控制理论及计算机控制技术实验平台 2．THBXD数据采集卡一块(含37芯通信线、16芯排线和USB电缆线各1根)3．PC机1台(含软件“THBCC-1”)三、实验原理直流电机在应用中有多种控制方式，在直流电机的调速控制系统中，主要采用电枢电压控制电机的转速与方向。
功率放大器是电机调速系统中的重要部件，它的性能及价格对系统都有重要的影响。
过去的功率放大器是采用磁放大器、交磁放大机或可控硅（晶闸管）。
现在基本上采用晶体管功率放大器。
PWM功率放大器与线性功率放大器相比，有功耗低、效率高，有利于克服直流电机的静摩擦等优点。
PWM调制与晶体管功率放大器的工作原理： 1．PWM的工作原理图13-1 PWM的控制电路上图所示为SG3525为核心的控制电路，SG3525是美国Silicon General公司生产的专用。
PWM控制集成芯片，其内部电路结构及各引脚如图13-2所示，它采用恒频脉宽调制控制方案，其内部包含有精密基准源、锯齿波振荡器、误差放大器、比较器、分频器和保护电路等。
调节Ur的大小，在A、B两端可输出两个幅度相等、频率相等、相位相互错开180度、占空比可调的矩形波（即PWM信号）。
它适用于各开关电源、斩波器的控制。
2．功放电路直流电机PWM输出的信号一般比较小，不能直接去驱动直流电机，它必须经过功放后再接到直流电机的两端。
该实验装置中采用直流15V的直流电压功放电路驱动。
3．反馈接口在直流电机控制系统中，在直流电机的轴上贴有一块小磁钢，电机转动带动磁钢转动。
磁钢的下面中有一个霍尔元件，当磁钢转到时霍尔元件感应输出。
计算机控制技术实验报告(完整版)

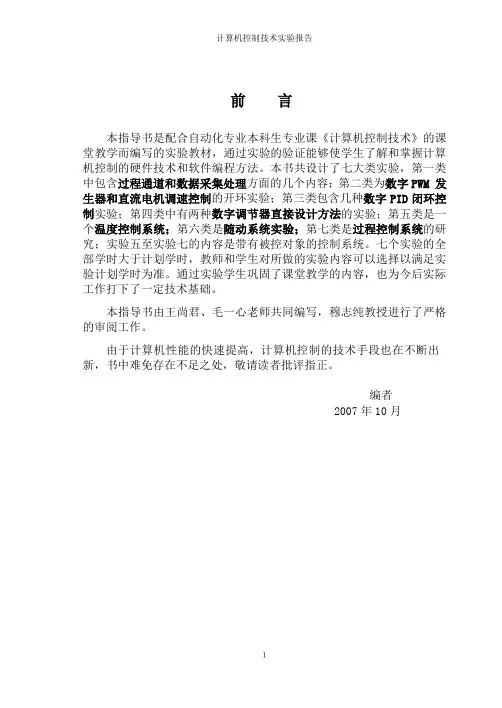

前言本指导书是配合自动化专业本科生专业课《计算机控制技术》的课堂教学而编写的实验教材，通过实验的验证能够使学生了解和掌握计算机控制的硬件技术和软件编程方法。
本书共设计了七大类实验，第一类中包含过程通道和数据采集处理方面的几个内容；第二类为数字PWM 发生器和直流电机调速控制的开环实验；第三类包含几种数字PID闭环控制实验；第四类中有两种数字调节器直接设计方法的实验；第五类是一个温度控制系统；第六类是随动系统实验；第七类是过程控制系统的研究；实验五至实验七的内容是带有被控对象的控制系统。
七个实验的全部学时大于计划学时，教师和学生对所做的实验内容可以选择以满足实验计划学时为准。
通过实验学生巩固了课堂教学的内容，也为今后实际工作打下了一定技术基础。
本指导书由王尚君、毛一心老师共同编写，穆志纯教授进行了严格的审阅工作。
由于计算机性能的快速提高，计算机控制的技术手段也在不断出新，书中难免存在不足之处，敬请读者批评指正。
编者2007年10月目录前言 (1)目录 (2)实验一过程通道和数据采集处理 (4)一、输入与输出通道 (4)1. AD 转换实验` (5)2. DA 转换实验` (7)二、信号的采样与保持` (9)1. 零阶保持实验` (9)2. 直线插值实验*` (11)3. 二次曲线插值实验*` (11)三、数字滤波 (15)1. 一阶惯性实验 (16)2. 四点加权实验* (16)实验二开环系统的数字程序控制 (19)数字PWM 发生器和直流电机调速控制 (19)一、实验目的 (19)二、实验内容` (19)三、实验所用仪表及设备 (19)四、实验原理及步骤 (20)五、思考题 (21)六、实验报告内容及要求 (21)实验三数字PID闭环控制 (22)数字PID控制算法 (22)积分分离法PID控制 (23)带死区的PID控制* (27)简易工程法整定PID 参数 (30)扩充临界比例度法 (30)扩充响应曲线法 (32)实验四数字调节器直接设计方法 (36)最小拍控制系统 (36)一、实验目的 (36)二、实验所用仪表及设备` (36)三、实验原理及内容 (36)有纹波最小拍控制系统 (37)无纹波最小拍控制系统 (38)四、实验步骤 (40)五、思考题 (41)六、实验报告内容及要求 (41)实验一过程通道和数据采集处理为了实现计算机对生产过程或现场对象的控制，需要将对象的各种测量参数按要求转换成数字信号送入计算机；经计算机运算、处理后，再转换成适合于对生产过程进行控制的量。
计算机控制技术实训报告
一、实训背景随着科学技术的不断发展，计算机技术在各个领域的应用日益广泛。
计算机控制技术作为自动化领域的重要组成部分，其研究与应用对于提高生产效率、降低成本、改善产品品质等方面具有重要意义。
为了使学生深入了解计算机控制技术，提高动手能力，本实训课程以计算机控制技术为核心，通过实际操作，使学生掌握计算机控制系统的设计、调试和实施方法。
二、实训目的1. 理解计算机控制系统的基本原理和组成；2. 掌握计算机控制系统的设计方法；3. 熟悉计算机控制系统的调试与实施；4. 培养学生团队合作精神和创新意识。
三、实训内容1. 计算机控制系统的基本组成计算机控制系统主要由以下几个部分组成：（1）被控对象：被控对象是指需要通过计算机控制系统进行控制的设备或过程。
（2）传感器：传感器用于将物理量转换为电信号，以便计算机控制系统进行处理。
（3）控制器：控制器是计算机控制系统的核心，负责接收传感器输入信号，根据预设的控制策略进行计算，并输出控制信号。
（4）执行器：执行器根据控制器输出的控制信号，实现对被控对象的调节。
（5）人机界面：人机界面用于人与计算机控制系统之间的交互，包括操作面板、显示器等。
2. 计算机控制系统的设计方法计算机控制系统的设计主要包括以下几个步骤：（1）系统分析：分析被控对象的特点和需求，确定控制目标。
（2）系统建模：根据被控对象的特点，建立数学模型。
（3）控制器设计：根据数学模型和控制目标，选择合适的控制器类型，并进行参数整定。
（4）系统仿真：在计算机上对控制系统进行仿真，验证系统性能。
（5）系统实施：根据仿真结果，对实际控制系统进行调整和优化。
3. 计算机控制系统的调试与实施计算机控制系统的调试主要包括以下几个方面：（1）硬件调试：检查硬件设备是否正常，包括传感器、控制器、执行器等。
（2）软件调试：检查控制算法是否正确，参数是否合理。
（3）系统联调：将硬件和软件结合起来，进行系统联调，验证系统性能。
计算机控制技术实验报告

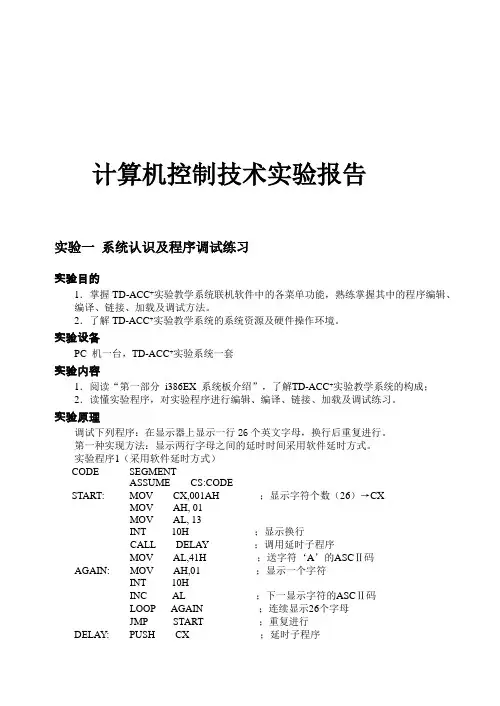

计算机控制技术实验报告实验一系统认识及程序调试练习实验目的1．掌握TD-ACC+实验教学系统联机软件中的各菜单功能，熟练掌握其中的程序编辑、编译、链接、加载及调试方法。
