电火花线切割加工技术
电火花线切割加工工艺
电火花线切割加工工艺1．间隙补偿方法电极丝与被加工材料之间有一定的放电间隙（0.01㎜）。
因此，实际加工的凸模尺寸比图纸要求尺寸小。
凹模尺寸比图纸要求尺寸大。
电极丝偏移方向选择如图3.35所示：图3.35 电极丝偏移方向1）基准件补偿值的确定基准件：按图纸要求加工，符合图纸尺寸要求的零件。
基准件补偿值＝实际电极丝半径＋单边放电间隙。
编程时按电极丝中心运动轨迹线尺寸来编程。
编制如图3.36（a）所示的凸模程序：先画出电极丝偏移后的切割轨迹线，如图3.36（b）所示虚线，并计算出切割轨迹线的尺寸；最后按照偏移后的电极丝切割轨迹线尺寸编程。
（a）零件图（b）轨迹图图3.36例题：如3.36（b）所示，已知钼丝半径为0.18，单边放电间隙为0.01mm，以A点为起始切割点逆时针方向编写凸模程序。
程序如下：B42200 B0 B42200 GX L1B0 B20100 B20100 GY L2B8100 B0 B16200 GY NR1B0 B11900 B11900 GY L4B9800 B0 B9800 GX L3B0 B12000 B12000 GY L2B16200 B0 B16200 GX L3B0 B20200 B20200 GY L42）配合件补偿值确定：配合件：与基准件按一定的间隙配合的零件。
配合件补偿值＝基准件补偿值－单边配合间隙2．正确选取引入、引出线位置和切割方向1）．起始切割点（引入线的终点）的确定起始切割点的选择原则如下：（1）当切割工件各表面粗糙度要求不一致时，应在较粗糙的面上选择起始切割点。
（2）当切割工件各表面粗糙度要求相同时，首选图样上直线与直线的交点，其次是选择直线与圆弧的交点和圆弧与圆弧的交点。
（3）当工件各面粗糙度相同时，又没有相交面，起始切割点应选择在钳工容易修复的凸出部位。
（4）避免将起始切割点选择在应力集中的夹角处，以防止造成断丝、短路等故障。
2）引入、引出线位置与切割路线的确定一般原则是使工件与其夹持部位分离的切割段安排在总的切割程序末端。
数控电火花线切割加工
数控电火花线切割加工数控电火花线切割加工技术（简称EDM）是一种高精度加工技术。
从1970年代开始，欧美等国家就开始大规模应用EDM技术进行制造业的加工，尤其是钢模等工具的加工领域。
随着科学技术的迅速发展，EDM加工技术在国内的发展越来越迅猛。
本文将深入探讨EDM加工技术的基本原理、加工特点和应用领域。
一、EDM加工技术的原理EDM加工技术是一种利用电火花的放电原理进行加工的技术。
该技术是通过在工件表面上形成一个电火花放电区域，然后通过电极在工件上移动，从而以放电所破坏的任何材料为导向面进行放电加工。
其基本原理就是用铜电极和工件之间的电场来产生放电，以达到材料加工的效果。
二、EDM加工技术的特点1、高精度EDM加工技术具有非常高的加工精度。
最小加工精度可以达到几微米。
这种精度的实现主要得益于电极和工件之间的放电距离非常短，因此实现了高精度加工。
2、适用性广EDM加工技术是一种非接触式加工技术，不会产生机械性变形，还可以对材料进行无需透过的加工。
这种特点使得EDM加工技术被广泛应用于制造业的各个领域，如钢模、微孔加工、局部加热、特种材料加工等领域。
3、加工效率高EDM加工技术擅长处理小型工件，能够以高速度进行加工，并且适合加工硬度较高的材料。
其加工速度比传统加工方式快数倍。
同时，EDM加工技术还可以实现多种复杂形状的加工。
三、EDM加工技术的应用1、模具加工在模具的制造过程中，EDM加工技术几乎不可或缺。
在制造钢模等高精度模具时，人们越来越依赖EDM加工技术来提高高精度模具的生产效率和质量。
例如EDM加工技术可以用来制造汽车制动器，轮胎、零部件等。
2、微孔加工EDM加工技术在微细加工领域也具有潜力，可以用来加工出各类细小的孔洞和小圆形孔，例如墨盒的喷嘴孔、医疗器械的药孔等。
3、局部加热EDM在融合、碳化、钎焊和热处理等领域中，可充当局部加热剂，并被广泛地应用。
四、EDM加工技术发展趋势随着科学技术的不断发展，EDM加工技术还有很多的发展方向和潜力。
电火花线切割编程加工工艺及实例
切割路径规划
避免频繁换向
在切割过程中，应尽量减少电极丝换向的次数，以降低对电极丝的损耗和避免 影响切割精度。
考虑热影响
在规划切割路径时，应考虑到加工过程中产生的热量对工件的影响，合理安排 切割顺序和冷却时间。
切割速度与进给速度
切割速度选择
根据工件材料、厚度及切割质量要求选择合适的切割速度，切割速度过快可能导 致断丝或降低加工质量，过慢则影响加工效率。
电火花线切割编程加 工工艺及实例
目录
CONTENTS
• 电火花线切割加工概述 • 电火花线切割编程技术 • 电火花线切割加工工艺 • 电火花线切割加工实例 • 电火花线切割加工质量与控制
01 电火花线切割加工概述
定义与特点
定义
高精度加工
材料适应性强
加工复杂形状
环保节能
电火花线切割加工（ Wire Electrical Discharge Machining ，简称WEDM）是一种 利用连续移动的细金属 丝作为电极，对工件进 行脉冲放电切割的加工 方法。
加工特点
钛合金硬度大、熔点高，对切割工艺和设备要求较高。
加工工艺
选择合适的电极丝和脉冲电源，优化切割参数和冷却方式，确保钛合金零件的加工质量和 安全性。同时需注意合理选用电极丝材料和规格，以及调整工作液的成分和压力，以确保 加工过程的稳定性和切割质量的可靠性。
05 电火花线切割加工质量与 控制
加工精度与误差分析
加工精度
电火花线切割能够实现高精度的加工，其精度主要取决于机床的精度、电极丝的直径、切割速度和进给速度等因 素。
误差分析
误差来源主要包括机床误差、电极丝误差、工件装夹误差、编程误差等，通过对误差来源的分析，可以采取相应 的措施减小误差，提高加工精度。
电火花线切割加工技术训练

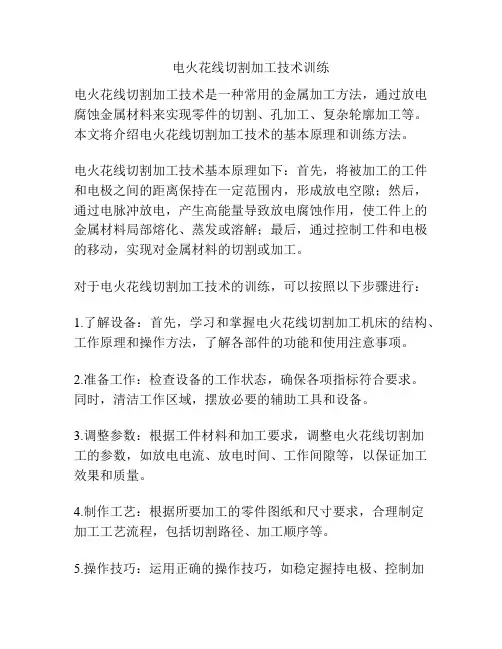

电火花线切割加工技术训练电火花线切割加工技术是一种常用的金属加工方法，通过放电腐蚀金属材料来实现零件的切割、孔加工、复杂轮廓加工等。
本文将介绍电火花线切割加工技术的基本原理和训练方法。
电火花线切割加工技术基本原理如下：首先，将被加工的工件和电极之间的距离保持在一定范围内，形成放电空隙；然后，通过电脉冲放电，产生高能量导致放电腐蚀作用，使工件上的金属材料局部熔化、蒸发或溶解；最后，通过控制工件和电极的移动，实现对金属材料的切割或加工。
对于电火花线切割加工技术的训练，可以按照以下步骤进行：1.了解设备：首先，学习和掌握电火花线切割加工机床的结构、工作原理和操作方法，了解各部件的功能和使用注意事项。
2.准备工作：检查设备的工作状态，确保各项指标符合要求。
同时，清洁工作区域，摆放必要的辅助工具和设备。
3.调整参数：根据工件材料和加工要求，调整电火花线切割加工的参数，如放电电流、放电时间、工作间隙等，以保证加工效果和质量。
4.制作工艺：根据所要加工的零件图纸和尺寸要求，合理制定加工工艺流程，包括切割路径、加工顺序等。
5.操作技巧：运用正确的操作技巧，如稳定握持电极、控制加工速度等，确保切割或加工的准确性和平滑度。
6.质量控制：加工完成后，对零件进行检查和测量，与图纸要求进行比对，确保加工质量。
如有需要，进行必要的修整、打磨和表面处理。
7.安全措施：在进行电火花线切割加工过程中，注意使用防护设备，如防护眼镜、防护手套等。
并遵守相关安全规定，确保操作人员的人身安全。
通过以上步骤的训练，可以提高电火花线切割加工技术的掌握程度和熟练度，实现对各种金属材料的高效加工和精确切割。
同时，注意不断学习和积累经验，与其他相关专业人员交流和分享，以提高自身的技术水平和创新能力。
电火花线切割加工技术是一种高精度、高效率的金属加工方法，广泛应用于航空、汽车、模具、电子、医疗器械等多个领域。
在训练过程中，掌握电火花线切割加工技术的基本原理和操作技巧是非常重要的。
线切割加工技术
上海学府机电科技有限公司
2013年9月13日12时10分
1

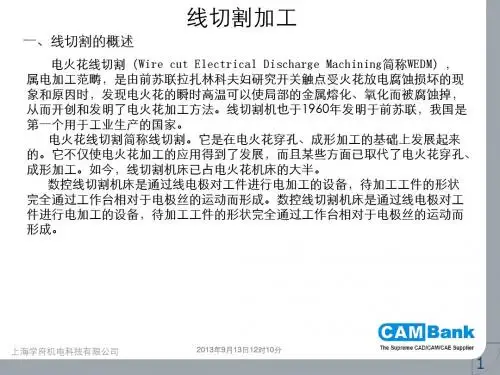

二、线切割加工原理和特点
1、电火花线切割加工的基本原理与电火花成型加工一样，也是利用工具电极对 工件进行脉冲放电时产生的电腐蚀现象来进行加工的。但是，电火花线切割加工 不需要制作成型电极，而是用运动着的金属丝（钼丝或铜丝）作电极，利用电 极丝和工件在水平面内的相对运动切割出各种形状的工件。若使电极丝相对工件 进行有规律的倾斜运动，还可以切割出带锥度的工件。工件接在脉冲电源的正极， 电极丝接负极 。
但是，电火花线切割加工不需要制作成型电极，而是用运动着的金属丝（钼 丝或铜丝）作电极，利用电极丝和工件在水平面内的相对运动切割出各种形状的 工件。若使电极丝相对工件进行有规律的倾斜运动，还可以切割出带锥度的工件。
上海学府机电科技有限公司
2013年9月13日12时10分
2
上海学府机电科技有限公司
2013年9月13日12时10分
2013年9月13日12时10分
18
上海学府机电科技有限公司
2013年9月13日12时10分
19
上海学府机电科技有限公司2013年9月13日 Nhomakorabea2时10分
20
3.能加工精密、形状复杂而细小的内、外形面，以及高熔点、高硬度难切削的材 料。（只能加工导电材料）
4.加工效率高，材料利用率高，成本低。 5.自动化程度高，操作方便。 6.不能加工母线不是直线的表面和盲孔。
4、线切割加工分类
1.按控制方式，可分为靠模仿型控制、光电跟踪控制、数字程序控制及微机控制。 2.按脉冲电源形式，可分为RC电源、晶体管电源、分组脉冲电源及自适应控制电源。 3.按加工特点分，可分为大、中、小型及普通直壁切割型与锥度切割型等。 4.按走丝速度分，可分为低速走丝方式和高速走丝方式。
电火花线切割加工工艺技术

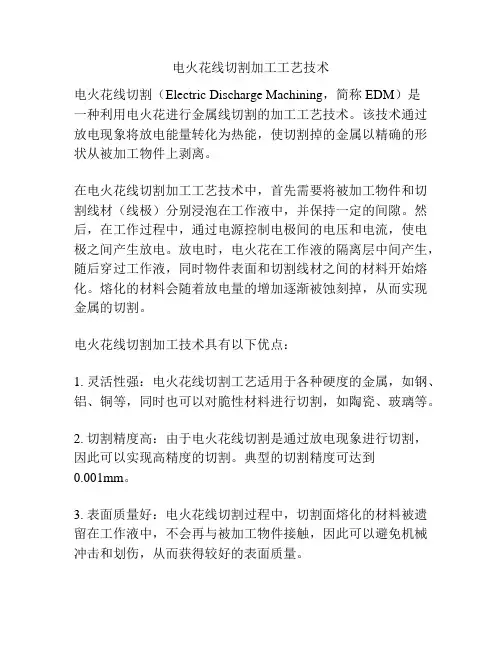

电火花线切割加工工艺技术电火花线切割（Electric Discharge Machining，简称EDM）是一种利用电火花进行金属线切割的加工工艺技术。
该技术通过放电现象将放电能量转化为热能，使切割掉的金属以精确的形状从被加工物件上剥离。
在电火花线切割加工工艺技术中，首先需要将被加工物件和切割线材（线极）分别浸泡在工作液中，并保持一定的间隙。
然后，在工作过程中，通过电源控制电极间的电压和电流，使电极之间产生放电。
放电时，电火花在工作液的隔离层中间产生，随后穿过工作液，同时物件表面和切割线材之间的材料开始熔化。
熔化的材料会随着放电量的增加逐渐被蚀刻掉，从而实现金属的切割。
电火花线切割加工技术具有以下优点：1. 灵活性强：电火花线切割工艺适用于各种硬度的金属，如钢、铝、铜等，同时也可以对脆性材料进行切割，如陶瓷、玻璃等。
2. 切割精度高：由于电火花线切割是通过放电现象进行切割，因此可以实现高精度的切割。
典型的切割精度可达到0.001mm。
3. 表面质量好：电火花线切割过程中，切割面熔化的材料被遗留在工作液中，不会再与被加工物件接触，因此可以避免机械冲击和划伤，从而获得较好的表面质量。
4. 适用于复杂形状切割：由于电火花线切割工艺是非接触切割，因此可以切割各种复杂形状的孔洞、槽和轮廓。
然而，电火花线切割也存在一些缺点：1. 加工速度慢：与传统切割方法相比，电火花线切割的加工速度较慢，特别对于较厚的金属件而言。
2. 需要消耗切割线材：电火花线切割需要使用切割线材，这会增加加工成本。
总之，电火花线切割加工工艺技术在金属加工领域中具有独特的优势。
尽管存在一些缺点，但通过合理的工艺参数设置和系统优化，可以充分发挥电火花线切割的切割精度和表面质量优势，实现高效、精确的金属切割加工。
电火花线切割加工的特点及应用
电火花线切割加工的特点及应用
1. 电火花线切割加工呀，那精度可真是高得吓人！就像给工件雕刻出最精致的花纹一样。
比如说在制造那些复杂的模具时，这精度就能确保每个细节都完美呈现，这多牛啊！
2. 它的加工材料范围那叫一个广啊！不管是金属还是其他特殊材料，都能轻松拿下。
就好比一个全能战士，啥样的“敌人”都能对付，厉害吧！你想啊，各种不同的材质都能处理，这得有多实用！
3. 电火花线切割加工的稳定性也超强的哦！就如同一位靠谱的老友，始终能稳定发挥。
在长时间的作业中，它能持续保持良好状态，保证加工质量呀，这可不简单！
4. 它还特别适合加工那些形状怪异的工件呢！简直就是为奇形怪状的工件而生的呀。
就像一个神奇的魔术师，能把各种奇怪形状的东西变得完美，这多神奇呀！
5. 电火花线切割加工对操作人员的要求也不算太高呢！不需要你是超级专家，稍微培训一下就能上手。
这就好像学骑自行车一样，一学就会，是不是很方便？
6. 而且呀，在生产过程中，它产生的废料少得惊人！跟其他加工方式比起来，简直就是节约小能手。
想想看，能节省多少材料啊，这可都是钱呐！
7. 电火花线切割加工真的是制造业的一大宝贝呀！它就如同一个默默无闻却超级重要的英雄，在背后为各种精美的产品贡献着力量。
不管是什么样的制造需求，它都能出色地完成任务，难道你还能不喜欢它？
我的观点结论：电火花线切割加工具有众多独特而出色的特点及广泛的应用，是现代制造业不可或缺的重要技术。
第三章电火花线切割加工
偏差判断 进给 偏差计算 终点判断
直线
y
B
0
x
曲线
y
o
x
2.加工控制功能
(1)进给速度控制 –根据加工轨迹自动调整伺服进给速度，保持某一平 均放电间隙，使加工稳定，提高切割速度和加工精 度。 (2) 短路回退 –记忆路线，原路回退。 (3) 间隙补偿 –人工编程补偿。 –自动补偿 (4) 图形的缩放、旋转和平移 –图形的切割 –旋转功能：齿轮、电动机定转子等类零件的编程大 大简化，只要编一个齿形的程序，就可切割出整个 齿轮； –平移功能：跳步模具的编程。
一、机床本体
床身：一般为铸件，是坐标工作台、绕丝机构及丝架的支承和 固定基础。通常采用箱式结构，应有足够的强度和刚度。机床
内部安置电源和工作液箱。
坐标工作台：电火花线切割机床最终都是通过坐标工作台与电 极丝的相对运动来完成对零件加工的。 走丝机构：走丝系统使电极以一定的速度运动并保持一定的张 力。
Y Q D 由于计数方向是GX， P 所以J=|OC| A C O N 由于计数方向是GY， 所以J=|OQ|+|QP|
B X
4.整个工件的编程举例
• 直线AB: – BBB40000GxL1 • 斜线BC: – B1B9B90000GyL1 • 圆弧CD – B30000B40000B60000GxNR1 • 斜线DA – B1B9B90000GyL4
• 脉冲电源
– R-C脉冲电源 – 晶体管脉冲电源
三、工作液循环系统
• 工作液的作用是 – 加工介质 – 冷却作用 – 排除电蚀产物 • 工作液循环系统：连续充分供给清洁的工 作液，以保证脉冲放电过程稳定而顺利地 进行。 • 快走丝线切割机床的工作液循环系统 – 工作液：种类繁多的专用乳化液 – 工作液循环与过滤装置主要包括：工 作液箱、工作液泵、流量控制阀、进 液管、回液管、过滤网罩等。 • 慢走丝线切割机床的工作液循环系统 – 工作液：去离子水，精加工时用煤油 – 工作液循环系统：去离子水系统
钳工技术中的常见电火花加工与线切割技术
钳工技术中的常见电火花加工与线切割技术钳工技术在工业生产中扮演着重要的角色，而电火花加工与线切割技术则是其常见应用之一。
本文将分别介绍电火花加工与线切割技术在钳工领域中的作用和应用。
一、电火花加工技术电火花加工技术是一种利用电脉冲高温放电的方法进行金属加工的工艺。
在钳工领域中，电火花加工技术主要用于加工硬质材料或薄壁零件，以提高工件的精度和表面质量。
电火花加工的原理是利用电极与工件之间的电波放电，产生高温高压的等离子体，在瞬间将金属材料蒸发、溶解或氧化。
通过控制放电时间和电压，可以实现对工件进行精确加工的目的。
电火花加工技术在钳工领域中的应用非常广泛，如模具加工、精密零部件加工等。
通过电火花加工，可以实现对硬质材料的精密加工，提高工件的加工精度和表面质量，同时也可以减少刀具磨损，延长工具寿命。
二、线切割技术线切割技术是一种利用金属丝作为切割工具，通过电火花放电的方式对工件进行切割的工艺。
在钳工领域中，线切割技术主要用于加工厚板材或异形零件，以实现高精度的切割要求。
线切割的原理是通过控制电脉冲放电，使电极与工件之间的金属丝快速融化，从而实现对工件的切割。
线切割技术具有切割速度快、切口平整、尺寸精度高等优点，适用于加工各种材料的工件。
在钳工领域中，线切割技术被广泛应用于金属加工、模具制造等领域。
通过线切割，可以实现对厚板材的精确切割，提高工件的加工效率和一致性，同时也可以减少加工成本，提高生产效益。
综上所述，电火花加工与线切割技术是钳工技术中常见的加工方法，它们分别适用于不同类型的工件加工，具有各自的优势和应用特点。
在实际生产中，钳工技术工作者可以根据工件的材质和加工要求，选择合适的加工技术，以实现高效、精确的加工效果。
只有不断改进和创新，钳工技术才能不断发展，为工业生产做出更大的贡献。
电火花线切割加工技术详解
电火花线切割加工学问目标把握电火花线切割加工的原理、特点及应用；了解电火花线切割加工的根本工艺规律；电火花线切割加工机床的组成及各局部的功用。
技能目标把握电火花线切割加工机床的构造；学会电火花线切割加工的手工编程；把握线切割加工工艺及应用。
任务一小批量零件的线切割加工任务描述图2-1-1 所示的零件，需加工出异形型腔，共数百件。
如何通过线切割加工的方式来实现此批零件的加工？图2-1-1 异形型腔的加工示意图任务分析很多类型的工件〔如高精度要求的花键孔、特别的异形刀具、航空航天所用的试制零件等〕由于生产批量小、硬度高，过去承受机械加工，通常用特制的拉刀在拉床上加工而成，而拉刀本钱格外高，因此对于高硬度、带有斜度的工件很难适用。
在这种状况下承受慢速走丝线切割进展加工，可以极为便利地满足加工要求。
学问预备一、电火花线切割加工的原理、特点及应用随着电火花加工技术的进展，在成形加工方面逐步形成两种主要加工方式：电火花成形加工和电火花线切割加工。
电火花线切割加工〔wire cut EDM，简称WEDM〕自20 世纪50 年月末产生以来，获得了极其快速的进展，已逐步成为一种高精度和高自动化的加工方法，在模具制造、成形刀具加工、难加工材料和周密简单零件的加工等方面获得了广泛应用。
目前电火花线切割机床已占电加工机床的60％以上。
1.电火花线切割加工的进展电火花线切割加工历经半个多世纪的进展，已经成为先进制造技术领域的重要组成部分。
电火花线切割加工不需要制作成形电极，能便利地加工外形简单、大厚度的工件，且工件材料的预加工量少，因此在模具制造、产品试制和零件加工中得到了广泛应用。
尤其是进入20 世纪90 年月后，随着信息技术、网络技术、航空和航天技术、材料科学技术等高技术的进展，电火花线切割加工技术也朝着更深层次、更高水平的方向进展。
我国上海仪表工程师于 20 世纪60 年月独创的特种快速走丝电火花加工机床，经过30 多年的进展和完善，现已成为模具加工不行缺少的装备，也是中国模具生产企业装备数量最多的电火花加工机床。
电火花线切割加工工艺技术
电火花线切割加工工艺技术简介电火花线切割（Electric Discharge Machining，EDM），又称电脉冲加工或放电加工，是一种利用电火花放电的原理进行金属加工的非传统加工方法。
该技术广泛应用于模具制造、航空航天、汽车制造等行业，在这些行业中，电火花线切割被用来切割、修复和加工各种金属材料。
工艺原理电火花线切割利用电火花的热作用和腐蚀作用将工件金属材料腐蚀剥离，从而实现线形切割的加工目的。
其工艺原理可以概括为以下几个步骤：1.放电启动：通过电极与工件之间的电极间隙，施加相对高压的脉冲电源，从而引发电火花放电。
2.电火花放电：电极与工件之间的电火花产生高温和高压的等离子体。
等离子体中的高温融化了工件表面的金属材料，高压将融化的金属材料腐蚀剥离。
这个过程不断重复，直到完成整个加工。
3.冷却清洗：在放电过程中，线切割液冷却和清洗电火花所产生的碳化物等杂质，保持电极与工件之间的间隙稳定。
4.定位移动：通过控制电极的运动，将电极定位到需加工的位置，并沿着特定轨迹移动，实现相应的切割。
工艺特点1.高精度加工：电火花线切割工艺能够实现高度精密的加工，可满足对精度要求较高的零件的加工需求。
2.无切削力：电火花线切割是一种非接触式加工方式，不会对材料产生切削力，因此适用于较脆和硬度较高的材料。
3.无限制形状：电火花线切割可以加工各种形状的孔、槽和复杂曲线等，具有很强的灵活性。
4.适用多种材料：电火花线切割适用于几乎所有导电材料，如钢、铝、铜、钛、合金等。
5.表面质量好：电火花线切割加工的表面质量较好，具有较低的粗糙度和一定程度的光洁度。
6.能耗较高：由于需要产生高能量的电火花放电，电火花线切割的能耗相对较高。
7.加工速度慢：电火花线切割加工速度较慢，通常需要长时间才能完成一个工件。
加工条件进行电火花线切割加工时，需要依据材料和加工要求确定合适的加工参数。
以下是影响电火花线切割加工的关键条件：1.电极与工件材料：电极一般采用铜、铜合金等导电性材料；工件可以是导电性材料，如钢、铝、铜等。
电火花线切割
（2）正确选择穿丝孔、进刀线和退刀线 穿丝孔是电极丝相对工件运动的起点， 同时也是程序执行的原点，所以穿丝孔应选 择在容易找正、并在加工过程中便于检查的 位置。为保证加工精度，穿丝孔的位置应设 置在工件上，一般为基准点位置。 而在设置进刀线及退刀线时应注意不与 轮廓第一条边重合、不与第一条边夹角过小 或距离过近，最好是通过工件的中心线。
4．编制加工程序
线切割程序编制可采用手动或电脑自动编程，无论采用那种 方法进行编程均应对以下几个方面进行充分考虑： （1）配合间隙 在对有配合间隙要求的工件（如冲模的凸凹模）进行切割时， 在编程时应把配合间隙值考虑在程序中。 （2）过渡圆 为了提高切割工件的使用寿命，在工件的几何图形交点，特 别是小角度的拐角处应加上过渡圆，其半径一般在0.1-0.5mm范 围内。 （3）起割点和切割路线 起割点一般选择在工件几何图形的拐角处，或容易将凸尖 修去的部位。切割路线的确定以防止或减少工件变形为原则。
（2）电极丝
高速走丝机床的电极丝是快速往复运行 的，在加工过程中要反复使用。这类电极丝主 要有钼丝、钨丝和钨钼丝。低速走丝线切割机 床一般用黄铜作电极丝，电极丝作单向低速运 行，用一次就作为废料回收，不必用高强度和 耐损耗的钼丝。电极丝直径过大或过小对加工 速度的影响较大。电极丝的走丝速度影响切割 速度，这是因为随着走丝速度的提高，使工作 液易被带入放电间隙，改善间隙状态。 但是工艺条件确定后，切割速度的提高 是有限的。
四、数控线切割技术的发展趋势
1.切割速度、加工精度、表面粗糙度、复 杂度的进一步提高；
mm 2 低速目前最高切割速度：300 min
高速最高切割速度可达：260
mm 2
min
2.线切割机床逐步形成产品的系列化、标 准化和通用化，向大型、精密、高效率、多功 能及自动化等方向发展。
电火花线切割加工工艺技术
穿丝路径规划
在穿丝过程中，应保持钼丝一定的张力，避免过松或过紧，以确保加工精度和延长钼丝使用寿命。
保持钼丝张力
在穿入导轮后，应调整钼丝的垂直度，确保其在加工过程中稳定运行，提高切割精度。
调整钼丝垂直度
根据工件形状、尺寸和加工要求，选择合适的装夹方式，确保工件稳定、不易变形。
感谢观看
THANKS
复合材料
热导率
材料的热导率决定了切割过程中热量散失的快慢，热导率高的材料能够更快地将热量传递出去，提高切割效率。
导电性
材料的导电性能直接影响电火花线切割加工的放电效果，导电性好的材料更容易产生电火花。
硬度
材料的硬度对切割精度和表面质量有较大影响，硬度较高的材料更难切割，容易造成刀具磨损。
03
材料存储和运输
确定装夹方式
工件找正
合理分配夹紧力
定期检查夹具
在装夹工件前，应进行找正处理，确保工件与机床坐标系对齐，提高加工精度。
根据工件材质、尺寸和加工要求，合理分配夹紧力，避免工件变形或夹伤。
定期对夹具进行检查和维护，确保其完好无损，提高装夹精度和稳定性。
在加工过程中出现断丝现象时，应及时停机检查，排除故障，如调整张力、更换新钼丝等。
脉冲宽度决定了单个脉冲的能量，脉冲宽度越大，能量越高，切割效率提高，但同时也会增加电极丝损耗和影响加工精度。
能量密度是脉冲宽度和脉冲电压的乘积，它决定了电火花线切割的加工能力和效率。
能量密度
脉冲宽度
脉冲间隔是指相邻两个脉冲之间的时间，脉冲间隔越长，放电时间越短，加工效率降低，但可以减少电极丝损耗和加工表面粗糙度。
电火花线切割加工工艺技术
我国电火花线切割技术的现状及其发展
我国电火花线切割技术的现状及其发展一、背景介绍电火花线切割技术是指利用电火花放电作为能量源，通过工具电极和工件之间的放电脉冲，使工件表面产生高温高压等离子体，瞬间气化并喷出，从而实现对工件进行切割加工的一种非接触式加工技术。
该技术具有精度高、效率高、适应性广等优点，在航空航天、汽车制造、模具制造等领域得到了广泛应用。
二、我国电火花线切割技术的现状1. 技术水平与国际接轨随着我国制造业的快速发展，电火花线切割技术也在不断提升。
目前，我国的电火花线切割机床已经能够实现微米级别的加工精度，并且在一些领域已经与国际先进水平接轨。
2. 应用范围不断扩大我国的电火花线切割技术已经广泛应用于模具制造、汽车制造、航空航天等领域。
尤其是在汽车零部件制造中，该技术已经成为了不可或缺的一部分。
3. 产业链逐步完善我国的电火花线切割机床生产企业已经逐步形成了一条完整的产业链，从机床研发、制造到销售和售后服务，都已经得到了比较好的发展。
三、我国电火花线切割技术的发展趋势1. 精度和效率进一步提升随着我国制造业对精度和效率要求越来越高，电火花线切割技术也需要不断提升。
未来，该技术将会实现更高的加工精度和更快的加工速度。
2. 自动化程度不断提高随着人工智能、大数据等技术的发展，电火花线切割机床将会实现更高程度的自动化。
未来，该技术将会实现智能化、集成化等方向的发展。
3. 应用领域进一步扩大随着新材料、新工艺、新产品等领域的不断涌现，电火花线切割技术也将会在更多领域得到应用。
例如，在生物医学领域中，该技术可以用于制造人工关节等医疗器械。
四、我国电火花线切割技术面临的挑战1. 技术创新不足目前，我国的电火花线切割技术还存在一些技术瓶颈，例如加工精度和加工效率等方面需要不断提升。
因此，需要加强技术创新，不断推进该技术的发展。
2. 人才短缺电火花线切割技术需要高素质的专业人才来支撑其发展。
目前，我国在该领域的专业人才数量还比较少，需要加强人才培养和引进。
电火花线切割加工方法
电火花线切割加工方法1电火花线切割的介绍1.1电火花线切割的产生与发展电火花线切割加工(Wire cut Electrical Discharge Machining，简称WEDM)，有时又称线切割。
其基本工作原理是利用连续移动的细金属丝(称为电极丝)作电极，对工件进行脉冲火花放电蚀除金属、切割成型。
电火花线切割属电加工范畴，是20世纪中期，苏联拉扎林科夫妇研究开关触点受火花放电腐蚀的现象和原因时，发现电火花的瞬时高温可以使局部的金属熔化、氧化而被腐蚀掉，从而开创和发明了电火花加工方法，线切割放电机也于1960年发明于苏联。
当时以投影器观看轮廓面前后进给工作台面加工，其实认为加工速度虽慢，却可加工传统机械不易加工的微细形状。
代表的实用例子是化织喷嘴的异型孔加工。
当时使用之加工液用矿物质性油(灯油)。
绝缘性高，极间距离小，加工速度低于现在机械，实用性受限。
将之NC化，在脱离子水(接近蒸馏水)中加工的机种首先由瑞士放电加工机械制造厂在1969年巴黎工作母机展览会中展出，改进加工速度，确立无人运转状况的安全性。
但NC纸带的制成却很费事，若不用大型计算机自动程序设计，对使用者是很大的负担。
在廉价的自动程序设计装置(AutomaticProgramed Tools APT)出现前，普及甚缓。
1.2国内电火花线切割加工技术的现状在中国电火花加工技术起步稍晚。
根据中国的国情，实现电火花加工技术的原始创新是很困难的，只能采取引进消化吸收再创新的策略，因为这套系统集成了很多学科领域的知识，如计算机的软硬件、微电子、数控、电力半导体、机械技术、电气技术等，是多方面、多学科集成的产品，是比较复杂的高科技产品。
五十年代，国内电火花加工开始被认识，电火花机床开始进入加工领域，虽然当时只能解决硬度问题，打些丝锥钻头之类。
但这是电加工在模具行业大行其道的开始。
这时人们已经认识到如果“钢丝锯”加上“电火花”，“锯”有硬度的淬火钢应是可能的。
电火花线切割加工工艺技术
电火花线切割加工工艺技术电火花线切割加工工艺技术是一种利用电火花放电效应进行金属材料切割加工的先进技术。
在该工艺中，利用高频电流在工件表面产生一系列微小的电火花放电，从而将工件切割成所需形状。
以下是关于电火花线切割加工工艺技术的详细介绍。
首先，电火花线切割加工工艺技术需要使用专用的切割设备和金属导线。
切割设备一般包括主机、电源、控制系统和CAD/CAM软件等。
金属导线则作为电极，将电流引导到要切割的工件上。
在实际操作中，需要先根据设计要求，使用CAD/CAM软件绘制出所需切割的图形。
然后，通过控制系统将CAD文件导入到切割设备中，设定切割参数，如放电电流、脉冲频率和脉冲宽度等。
接下来，将金属导线与切割设备连接，并通过夹具将工件固定在工作台上。
切割设备将根据被切割图形的坐标信息，通过电流控制系统，控制金属导线在工件表面上进行往复运动。
在电火花放电时，由于电流通过金属导线流过工件时产生的局部高温现象，会使工件表面金属瞬间融化并汽化，从而形成微小的电火花放电孔。
这些微小的孔随着金属导线的运动逐渐连接，最终形成一个完整的切割轮廓。
在整个切割过程中，切割速度、放电电流和脉冲频率等参数的选择非常关键。
合适的参数能够确保切割质量和效率。
同时，还要注意切割过程中产生的热量，以防止工件变形或局部烧伤。
电火花线切割加工工艺技术具有精度高、适用范围广、加工效率高、无余切、无振动等优点。
它可以切割各种导电材料，如金属、合金、陶瓷等，并适用于精密金属模具、模板、工件等的制造。
总结起来，电火花线切割加工工艺技术通过利用电火花放电效应，实现对金属材料的高精度切割。
它是一种高效、精确且广泛应用的加工方法，为现代制造业提供了有力的支持。
电火花线切割加工工艺技术是一种利用电脉冲放电加工金属材料的先进技术。
它以高频电流通过电极引导，通过电火花放电来在工件表面切割出所需形状。
这种技术广泛应用于制造业中的模具制造、精密零件加工等领域。
本文将对电火花线切割加工的优势、设备和操作流程、加工参数以及注意事项进行详细介绍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精密与特种加工技术论文姓名学号院系专业年级指导教师年月日机电工程学院电火花线切割加工技术摘要：随着在我国国民经济的飞速发展，特别是工业技术飞速发展的新形势下，急需发展模具加工技术，而数控电火花切割技术正是模具加工工艺领域中的一种关键技术。
目前在电机，仪表等行业新产品的研制开发过程中，常采用数控电火花线切割方法直接切割出零件，大大缩短了研制周期，并降低了成本。
在众多工业产品的生产过程中，都用到了数控电火花切割机床，如飞机制造、汽车模具制造、手机零部件的生产等，因此电火花机床的研究与改进是我国国内市场的需要，也能为我国的工业的发展起一定的作用。
电火花线切割，其基本工作原理是利用连续移动细金属丝（成为电极丝）作电极，对工件进行脉冲火花放电蚀除金属、切割成型。
本次论文以电火花线切割为主线，综合了线切割的发展，电火花线切割机床，电火花线切割加工质量及其影响因素，电火花线切割加工程序编制等。
关键词：工业生产电火花线切割发展史加工质量程序编制第一章电火花线切割的介绍1.电火花线切割的发展20世纪中期，苏联拉扎林科夫妇研究开关触点受火花放电腐蚀的现象和原因时，发现电火花的瞬时高温可以使局部的金属熔化、氧化而被腐蚀掉，从而开创和发明了电火花加工方法，线切割放电机也于1960年发明于苏联。
当时以投影器观看轮廓面前后进给工作台面加工，其实认为加工速度虽慢，却可加工传统机械不易加工的微细形状。
代表的实用例子是化织喷嘴的异型孔加工。
国内五十年代，电火花加工开始被认识，电火花机床开始进入加工领域，虽然当时只能解决硬度问题，打些丝锥钻头之类。
但这是电加工在模具行业大行其道的开始。
这时人们已经认识到如果“钢丝锯” 加上“电火花”，“锯”有硬度的淬火钢应是可能的。
于是，让一个轴上储的大量铜丝经两个导向轮缠绕到另一个储丝轴上，两个导向轮间放上工件，工件接RC电源的正极，铜丝接RC电源的负极，就实现了火花切割。
尽管当时两个储丝轴像电影片盘一样的更换，尽管当时以各种摩擦方式制造丝的张力，也尽管当时以防锈防臭的磨床冷却液做加工液，必竟实现了“线电极火花切割”。
六十年代初期，某些军工企业和模具行业骨干厂以技术革新、自制自用的形式开始制造“线切割”。
大多是用铜丝、丝速2~5米/分、RC电源，至多是电子管脉冲源，控制方式业多是手摇和靠模。
就这样切出的如山字形矽钢片和电子管极板冲模仍是另人瞩目。
国外的线切割机初始于六十年代末期，并首先在日本、瑞士产业化，商品化。
一开始他们的基本模式是这样的：依托PC机的强大功能资源，精密机械制造的传统优势，力求高精度、自动化。
用铜丝，Φ0。
3~0。
35mm丝径，一次性使用，丝速2~6米/分，无害化的去离子水。
早期的慢走丝与快速往复走丝相比，精度、光洁度占优，而速度、切厚能力、内尖角的清根能力和操作方便均不及。
快慢走丝呈相互拟补，相互竞争，相互促进，各具特色，各展所长，将是长期共存的局面。
快走丝不经铺垫直接卖到国外的可能很小，慢走丝也不可能把快走丝淘汰出局。
凭借快走丝的廉价和实用，用示范推广的办法首先介绍到国外的某个地区，被认识和采用的可能也是有的。
2.电火花线切割机床的类型（一）按电极丝运行速度分：高速电火花线切割机床、低速线切割机床、立式回转电火花线切割机床。
高速电火花线切割机床的走丝速度为6～12 m/s，是我国独创的机种。
往复走丝线切割机床不能对电极丝实施恒张力控制，故电极丝抖动大，在加工过程中易断丝。
由于电级丝是往复使用，所以会造成电极丝损耗，加工精度和表面质量降低。
低速线切割机床电极丝以铜线作为工具电极，一般以低于0.2m/s的速度作单向运动，在铜线与铜、钢或超硬合金等被加工物材料之间施加60~300V 的脉冲电压，并保持5~50um间隙，间隙中充满脱离子水(接近蒸馏水)等绝缘介质机床结构精密，技术含量高，机床价格高，因此使用成本也高。
立式回转电火花线切割机的特点与传统的高速走丝和低速走丝电火花线切割加工均有不同，两套主轴头之间的区域为有效加工区域。
（二）按电极丝运动轨迹的控制形式分：靠模仿形控制电火花线切割机床、光电跟踪控制电火花线切割机床、数字程序控制电火花线切割机床。
靠模仿形电火花线切割机床，其在进行线切割加工前，预先制造出与工件形状相同的靠模，加工时把工件毛坯和靠模同时装夹在机床工作台上，在切割过程中电极丝紧紧的贴着靠模边缘作轨迹运动，从而切割出与靠模形状和精度相同的工件。
光电跟踪控制电火花线切割机床，其在进行线切割前，先根据零件图样按一定比例描绘出一张光电跟踪图，加工时将图样置于机床的光电跟踪台上，跟踪台上的光点头始终追随墨线图形的轨迹运动，再借助于电气、机械的联动，控制机床工作台连同工件相对电极丝做相似形的运动。
数字程序控制电火花线切割机床，采用先进的数字化自动控制技术，驱动机床按照加工前根据工件几何形状参数预先编制好的数控加工程序自动完成加工，不需要制作靠模样板也无需绘制放大图，比前面两种控制形式具有更高的加工精度和广阔的应用范围，目前国内外95%以上的电火花线切割人机床都以采用数字化。
第二章电火花线切割加工机理1.脉冲电源电火花线切割的加工用的脉冲电源的作用是把工频交流电源转换成一定频率的单向脉冲电流，以供给电极放点间隙所需要的能量来蚀除金属。
脉冲电源对电火花加工的生产率、表面质量、加工精度、加工过程的稳定性和工具电极损耗等技术经济指标有很大影响。
电火花线切割脉冲电源的形式品种很多，如晶体管矩形波脉冲电源、高频分组脉冲电源、节能型脉冲电源等。
对电火花线切割加工用脉冲总的要求是：有较高的加工速度，不但在粗加工时要有较高的加工速度，而且在精加工时也应具有较高的加工速度；工具电极损耗低；加工过程稳定性好，在给定的各种脉冲参数下能保持稳定加工，抗干扰能力强、不易产生电弧放电、可靠性强、操作方便；工艺范围广，不仅能适应粗、中、精加工的要求，而且要适应不同工件材料的加工。
脉冲电源要都满足上述要求是困难的，一般来说，为了满足这些总的要求，对电火花线切割加工脉冲电源的具体要求是：所产生的脉冲应该是单向的，没有负半波或负半波很小，这样才能最大限度的利用极性效应，不过受工件表面粗糙度和电极丝允许承载电流的限制，线切割加工脉冲电源的脉宽较窄（2～60μs ）,单个脉冲能量、平均电流（1～5A ）一般较小，所以线切割加工总是采用正极性加工。
脉冲的主要参数，如峰值电流 e i 、脉冲宽度t i 、脉冲间隔t 0等应能在很宽的范围内调节，以满足粗、中、精加工的要求。
脉冲电源不仅要考虑工作稳定可靠、成本低、寿命长、操作维修方便和体积小等问题，还要考虑节省电能。
晶体管矩形波脉冲电源是利用功率晶体管作为开关元件而获得单向脉冲的。
它具有脉冲频率高、脉冲参数容易调结、脉冲波形较好、易于实现多回路加工和自适应控制等自动化要求的有点，所以应用非常广泛，特别在中、小型脉冲电源中，都采用晶体高频分组脉冲波形，它是矩形波派生的一种波形，即把较高频率的小脉宽和小脉间的矩形波脉冲分组成为大脉宽和大脉间输出。
矩形波脉冲电源对提高切割速度和减小表面粗糙度这两项指标是相互矛盾的，高频分组脉冲波形在一定程度上能解决这两者的矛盾，在相同工艺条件下，可获得较好的加工工艺效。
2.机械系统机床是线切割加工设备的主要部分，其结构形式和制造精度都直接影响到加工性能。
机床一般由床身、工作台、走丝机构、丝架、工作液循环系统等几部分组成。
（一）床身： 床身为机床的支撑体，是安装其他部件的基础，通常采用箱式结构。
床身内部放置机床电器。
（二）工作台：工作台部件用来安放工件。
由上下拖板、导轨、丝杆螺母副及变速机构4部分组成，其工作原理是驱动电动机通过变速机构将动力传递给丝杆螺母副，丝杆螺母副将传递过来的旋转运动变成沿坐标轴的直线运动，从而获得各种平面图形的曲线轨迹。
工作台的传动通常采用高精度丝杆螺母副，为保证定位精度和灵敏度，传动丝杠与螺母之间必须消除间隙。
（三）走丝机构：走丝机构可分为高速走丝机构和低速走丝机构。
高速走丝机构的电极丝做高速往复运动，一般走丝速度为8～10 m ／s,走丝速度等于储丝筒周边的线速度，在运动过程中，电极丝由丝架支撑，并依靠导轮保持电极丝与工作台垂直或倾斜一定的几何角度；低速走丝机构的电极丝做低速单向运动，一般走丝速度低于0.2 m ／s 。
（四）工作液循环：电火花线切割加工必须在工作液中进行，其方式可将被加工工件浸在工作液中，也可以采用电极丝冲液的方式。
一般情况下，工作液应具有工作液应具有一定的绝缘性；有较好的冷却性能；有较好的洗涤性能；有较好的防锈性能；工作液对人体应无害，工作时，不放出有害气体等这几个方面的要求。
3.断丝机理造成断丝的原因是多方面的，工件材料的不同、工作液的性能优劣、电极丝的磨损、电极丝的张紧力、机床的导丝结构以及切割工艺参数的合理性等都与稳定线切割加工过程，提高线切割加工质量和延长电极丝的使用寿命有关。
第三章电火花线切割加工质量电火花线切割加工质量也就是加工精度，主要包括：被加工工件的外形精度，位置精度及表面粗糙度。
影响电火花线切割机床加工的因素主要有偏移量、取件位置、切割路线、起点、装夹与定位及引入、超出、超切、回退程序等。
（一）外形精度：被加工工件的外形精度是指从XY平面看到的加工外形的平面精度（即尺寸精度），被加工表面的Z向垂直度；提高外形精度：要求切割面的线性度要小。
即：被加工表面要均匀平滑，垂直度小；慢走丝线切割加工的工件多为正腰鼓形，即工件中部凹进，快走丝却相反，一般是工件中部凸出。
（二）位置精度：位置精度是指所切割轮廓间的相对位置偏差；位置精度的决定因素：a.机床本身的精度，即机床的机械精度和控制精度；b.操作过程中所选用的定位方式。
（三）加工表面粗糙度：表面粗糙度是指加工后轮廓表面的微观不平度；表示粗糙度的参数主要有：Rɑ、Rz、Ry；慢走丝线切割加工的表面粗糙度用下列公式表示：Ry = kztk0.38 Ip0.34（式中：κz为常数；tk为脉冲宽度（μs）；Ip为脉冲峰值电流（A））。
结论：21世纪机械制造业的重要性表现在他的全球化，网络化，虚拟化，智能化以及环保协调的绿色制造等。
它将使人类不仅要摆脱繁重的体力劳动，而且要从繁琐的计算、分析等脑力劳动中解放出来，以便有更多的精力从事高从此的创造性的劳动，它使生产系统具有更完善的判断力与适应能力，当然这些还需要我们进一步的努力。
而线切割作为精密加工方式的一种更是现代化加工制造行业的领跑，快慢走丝呈相互拟补，相互竞争，相互促进，各具特色，各展所长，将是长期共存的局面。
这些知识和技能经验需要我们以后在学习中慢慢积累，为我国社会主义建设添砖加瓦。
参考文献：1.精密与特种加工技术（张国智王中营主编华中科技大学出版社）2.先进制造技术导论（王润孝主编北京科学出版社）3.先进制造技术（黎震主编北京理工大学出版社）。
