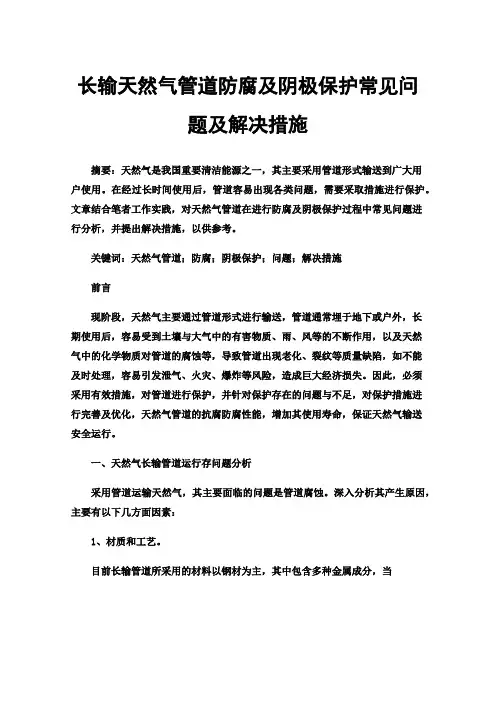

长输天然气管道防腐及阴极保护常见问题及解决措施
长输天然气管道防腐及阴极保护常见问题及解决措施摘要：天然气是我国重要清洁能源之一，其主要采用管道形式输送到广大用户使用。
在经过长时间使用后，管道容易出现各类问题，需要采取措施进行保护。
文章结合笔者工作实践，对天然气管道在进行防腐及阴极保护过程中常见问题进行分析，并提出解决措施，以供参考。
关键词：天然气管道；防腐；阴极保护；问题；解决措施前言现阶段，天然气主要通过管道形式进行输送，管道通常埋于地下或户外，长期使用后，容易受到土壤与大气中的有害物质、雨、风等的不断作用，以及天然气中的化学物质对管道的腐蚀等，导致管道出现老化、裂纹等质量缺陷，如不能及时处理，容易引发泄气、火灾、爆炸等风险，造成巨大经济损失。
因此，必须采用有效措施，对管道进行保护，并针对保护存在的问题与不足，对保护措施进行完善及优化，天然气管道的抗腐防腐性能，增加其使用寿命，保证天然气输送安全运行。
一、天然气长输管道运行存问题分析采用管道运输天然气，其主要面临的问题是管道腐蚀。
深入分析其产生原因，主要有以下几方面因素：1、材质和工艺。
目前长输管道所采用的材料以钢材为主，其中包含多种金属成分，当湿度与温度达到一定程度时，金属会出现腐蚀现象。
而主要工艺是采用微晶结构模式，这种结构对材质有着严格要求，如材质存在表面缺陷或问题，管道在投入使用若干时间后，其表面会出现裂纹、开裂等问题，进而引发腐蚀等问题。
2、埋地与户外腐蚀。
长输管道主要埋于地下的土壤里，土壤里含有各类电化学性的物质及其它有害物质，加上管道自身所具有的是电化学特质，在与土壤长期接触下，容易出现化学反应，出现管道腐蚀问题。
部分管道位于户外，受天气变化如风、雨等有害成分作用，也会对管道造成腐蚀。
二、长输天然气管道防腐措施由于天然气管道输送的长期性及连续性，以及其传输环境以及管道材质等特性，必然会产生管道腐蚀问题，如何有效减少管道腐蚀问题出现，需要采用相应的保护措施。
其主要途径可以通过物理和化学两方法进行解决。
输气管道外加电源阴极保护故障的处理
编号：AQ-Lw-09043( 安全论文)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑输气管道外加电源阴极保护故障的处理Treatment of cathodic protection failure of external power supply for gas pipeline输气管道外加电源阴极保护故障的处理备注：加强安全教育培训，是确保企业生产安全的重要举措，也是培育安全生产文化之路。
安全事故的发生，除了员工安全意识淡薄是其根源外，还有一个重要的原因是员工的自觉安全行为规范缺失、自我防范能力不强。
摘要：分析了兰州燃气输气管道外加电源阴极保护失效的原因，提出了具体的改造处理措施。
通过改造满足了输气管道外加电源阴极保护的设计要求，保证了燃气输配系统的安全运行。
关键词：输气管道；外加电源阴极保护；故障处理TroubleshootingofCathodicProtectionbyRectifierinGasTransmi ssionPipelineFUJun-ling(LanzhouGasandChemicalIndustryGroupCo.，Ltd.，Lanzhou730030，China)Abstract：Thereasonsforinvalidcathodicprotectionbyrectifieringastrans missionpipelineinLanzhouCityareanalyzed，andtheconcretereconstructiontreatmentmeasuresareputforw ard.Thedesignrequirementforcathodicprotectionbyrectifiering astransmissionpipelineismetafterthereconstruction，andthesafetyoperationofgastransmissionanddistributionsyste misensured.Keywords：gastransmissionpipeline；cathodicprotectionbyrectifier；troubleshooting1阴极保护故障现象兰州燃气输气管道是兰州燃气输配系统的重要组成部分，具有输气和储气的双重功能，是兰州市重要的基础设施和生命线工程，作用十分重要。

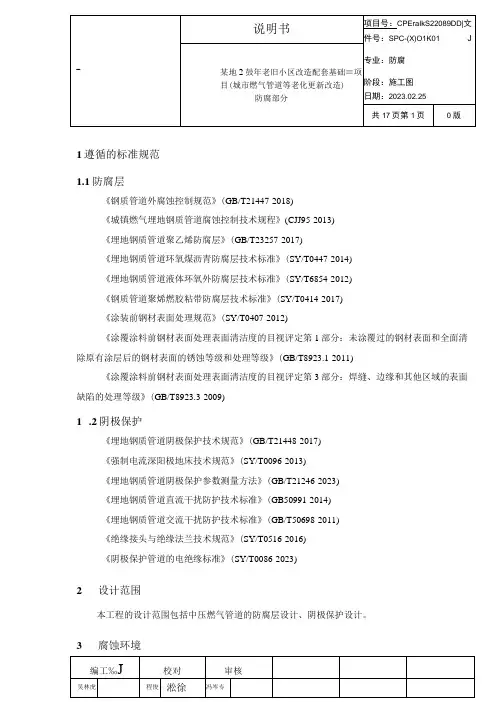

中压燃气管道外加电流阴极保护设计方案说明书
1遵循的标准规范1.1防腐层《钢质管道外腐蚀控制规范》(GB/T21447-2018)《城镇燃气埋地钢质管道腐蚀控制技术规程》(CJJ95-2013)《埋地钢质管道聚乙烯防腐层》(GB/T23257-2017)《埋地钢质管道环氧煤沥青防腐层技术标准》(SY/T0447-2014)《埋地钢质管道液体环氧外防腐层技术标准》(SY/T6854-2012)《钢质管道聚烯燃胶粘带防腐层技术标准》(SY/T0414-2017)《涂装前钢材表面处理规范》(SY/T0407-2012)《涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级》(GB/T8923.1-2011)《涂覆涂料前钢材表面处理表面清洁度的目视评定第3部分：焊缝、边缘和其他区域的表面缺陷的处理等级》(GB/T8923.3-2009)1.2阴极保护《埋地钢质管道阴极保护技术规范》(GB/T21448-2017)《强制电流深阳极地床技术规范》(SY/T0096-2013)《埋地钢质管道阴极保护参数测量方法》(GB/T21246-2023)《埋地钢质管道直流干扰防护技术标准》(GB50991-2014)《埋地钢质管道交流干扰防护技术标准》(GB/T50698-2011)《绝缘接头与绝缘法兰技术规范》(SY/T0516-2016)《阴极保护管道的电绝缘标准》(SY/T0086-2023)2设计范围本工程的设计范围包括中压燃气管道的防腐层设计、阴极保护设计。
3腐蚀环境3.1外腐蚀环境拟建区域地貌属山前冲洪积平原，地形整体开阔平坦。
参考邻近工程资料《阿克塞县供热站新建100吨锅炉岩土工程勘察报告》（编制单位：核工业武威工程勘察院；工程编号：GK2023-0515）,土壤对钢结构按微腐蚀性考虑，不考虑地下水的影响。
3.2 内腐蚀环境本设计中，钢质管道内介质为干天然气，腐蚀性微弱，不考虑内防腐。

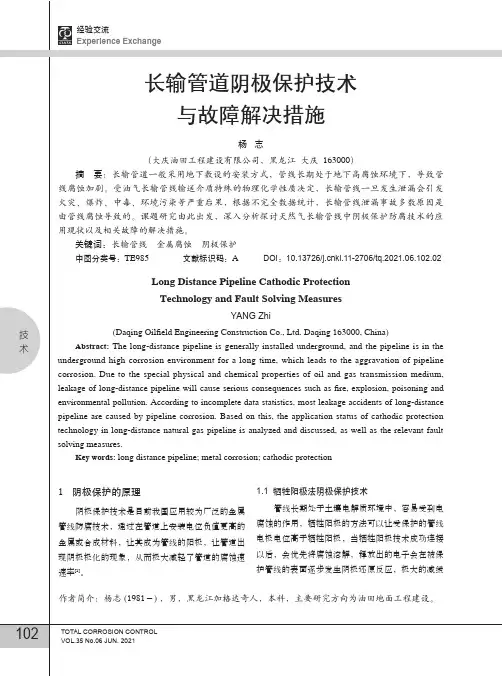

长输管道阴极保护技术与故障解决措施
重要作用。 1.2 外加电流法阴极保护技术
外加电流阴极保护需要外设电源，并依托外 置电源向被保护的管线施加阴极的电流，增加表面 上还原反应所需的电子含量，达成抑制管线腐蚀的 过程。
2 阴极保护技术故障分析
2.2.3 阳极故障 在阴极保护装置运行过程中，如果出现无原因
的恒电位一输出电压攀升，阳极接地电阻值不断提 高的现象，可以认定为阳极故障。其中，造成阳极 接地电阻增大的原因主要有如下几种，其一，管线 在敷设时，下埋深度较低不能满足阴极保护的敷设 深度，在进入冬季后，在冻土的作用下，接地电阻 值上升；其二，施工不合理，或施工流程错误，导
经验交流 Experience Exchange
长输管道阴极保护技术
与故障解决措施
杨志
（大庆油田工程建设有限公司，黑龙江 大庆 163000）
摘 要：长输管道一般采用地下敷设的安装方式，管线长期处于地下高腐蚀环境下，导致管
线腐蚀加剧。受油气长输管线输送介质特殊的物理化学性质决定，长输管线一旦发生泄漏会引发
术
Abstract: The long-distance pipeline is generally installed underground, and the pipeline is in the
underground high corrosion environment for a long time, which leads to the aggravation of pipeline
电极，参比电极在发生故障后，会造成恒电位仪无 层的巡视管理，不能及时发现和处理具备破算，导
法正常运行，导致阴极保护防腐措施失效，甚至加 致破碎位置积少成多，最终造成防腐失效。
速管线腐蚀。造成参比电极故障的主要原因一般为
输气管道外加电源阴极保护故障的处理(标准版)
( 安全论文 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改输气管道外加电源阴极保护故障的处理(标准版)Safety is inseparable from production and efficiency. Only when safety is good can we ensure better production. Pay attention to safety at all times.输气管道外加电源阴极保护故障的处理(标准版)摘要：分析了兰州燃气输气管道外加电源阴极保护失效的原因，提出了具体的改造处理措施。
通过改造满足了输气管道外加电源阴极保护的设计要求，保证了燃气输配系统的安全运行。
关键词：输气管道；外加电源阴极保护；故障处理TroubleshootingofCathodicProtectionbyRectifierinGasTransmi ssionPipelineFUJun-ling(LanzhouGasandChemicalIndustryGroupCo.，Ltd.，Lanzhou730030，China)Abstract：Thereasonsforinvalidcathodicprotectionbyrectifieringastran smissionpipelineinLanzhouCityareanalyzed，andtheconcretereconstructiontreatmentmeasuresareputforward .Thedesignrequirementforcathodicprotectionbyrectifieringas transmissionpipelineismetafterthereconstruction，andthesafetyoperationofgastransmissionanddistributionsyste misensured.Keywords：gastransmissionpipeline；cathodicprotectionbyrectifier；troubleshooting1阴极保护故障现象兰州燃气输气管道是兰州燃气输配系统的重要组成部分，具有输气和储气的双重功能，是兰州市重要的基础设施和生命线工程，作用十分重要。
探讨输气管道阴极保护问题及解决对策
探讨输气管道阴极保护问题及解决对策发表时间：2018-12-14T17:33:28.137Z 来源：《防护工程》2018年第24期作者：刘志锋[导读] 输气管道在施工、运输、生产等过程中，外防腐层会受到损伤，因此，不能将管道与腐蚀环境完全进行隔离，否则会使损伤处或针孔处的管体加速腐蚀，造成管道腐蚀穿孔。
刘志锋天津大港油田集团工程建设有限责任公司天津 300270 摘要：输气管道在施工、运输、生产等过程中，外防腐层会受到损伤，因此，不能将管道与腐蚀环境完全进行隔离，否则会使损伤处或针孔处的管体加速腐蚀，造成管道腐蚀穿孔。
输气管道阴极保护就是为了使损伤处或针孔处的管体不被腐蚀，对外防腐层进行了有效补充。
为了使输气管道能够安全运行，应根据相关规范要求实行全面的输气管道阴极保护工作。
关键词：输气管道；阴极保护；问题；对策1输气管道防腐的必要性我们国家地大物博，资源分布存在着地区差异。
所以资源、能源的运输在我们国家是常态。
根据调查来看，油气运输的钢质性管道要经过多种复杂的外部环境，不仅地质土壤成分复杂，会对管道造成腐蚀，就是经过的部分地区也常有恶劣天气，会造成管道的外部腐蚀。
除此之外，某些运送的物质可能也会有腐蚀性，这样以来就会给管道内壁造成腐蚀，在长期的运输过程中，管道一直受到来自内外的腐蚀，就会加重管道的老化，不仅会造成的资源的浪费，也会对环境产生一定的污染，甚至会引起火灾等事故，严重威胁到人们的生命财产安全。
假设我们不采取防腐措施，那造成的资源损耗将会达到总运输量的10%，造成的经济损失是无法估计的，所以必须对输气管道进行防腐保护。
阴极保护作为一种防腐蚀的防腐手段和技术，在国内外的应用已经有了很多年的经验了。
但是在长期的发展过程中阴极保护技术已经成为了一种十分成熟的防腐措施了。
接下来我们就来具体看下阴极保护技术在输气管道中的应用。
2输气管道阴极保护存在的问题 2.1设计不合理输气管道强度的设计是依据输气管道经过的地区来计算的，如果不能做好管道周边的检测和勘察工作，无法明确划分施工地区，致使输气管道强度的设计系数不合理，会使输气管道壁设计过薄，不能达到输气要求。
外加电流阴极保护施工过程中存在的风险和解决办法
外加电流阴极保护施工过程中存在的风险和解决办法摘要：外加电流阴极保护的大部分施工内容是在地面以下，属于隐蔽工程。
地面以下同时又有地下管网和接地网。
在施工过程中，阴极保护阳极和线缆等一旦跟接地网有接触或接地网与地下管接触，造成短路接地，导致阴极保护系统不能正常工作。
关键词：电化学腐蚀；阴极保护；风险；解决办法外加电流阴极保护的目的就是防止金属电化学腐蚀。
腐蚀过程可表示如下：氧化反应：Fe---→Fe2++2e还原反应：O2+2H2O+4e---→4OH-2H2O+2e---→H2+2O H-外加电流阴极保护，简单点说就是在回路中串入一个直流电源，借助辅助阳极，将直流电通向被保护的金属，进而使被保护金属变成阴极，实施保护。
在工程中主要是用于保护金属管道和储罐不被电化学腐蚀。
下面就讨论外加电流阴极保护系统在金属管道和储罐防腐应用过程中，容易出现的问题、风险和解决办法。
1 金属管道外加电流阴极保护施工过程中存在的风险和解决办法在对金属管道阴极保护施工过程容易出现两种情况：第一种情况是地下管网在出地面后没有与地上部分进行金属绝缘隔离。
第二种情况是地下接地网与地下管道接触，造成短路导通，造成阴极保护系统不能正常工作。
1.1 就第一种情况而言因为地上管道及与管道连接的设备是与接地网连接的，也就是说，地上管道是与接地导通的。
所以要使阴极保护系统正常工作，必须将地上管道与地下管道之间做隔离，隔离措施可以有两种方法：第一方法是在地上管道与地下管道之间加装绝缘隔离接头；第二种方法是在地下管道与地上管道之间加装法兰隔离措施，在法兰处加装绝缘垫片，同时在法兰螺栓处加装绝缘套管和绝缘垫片。
采用这种的法兰连接方法后，法兰两侧的管道就被电气隔离了。
法兰连接后，要求做连续性测试，如果测试结果是导通的，说明垫片有破损或者某个套管有损伤导致法兰导通。
如果测试结果是断开的，说明采用这种措施达到了电气隔离的目的。
阴极保护系统实际应用过程中，大部分采用第一种方法，也就是在地下管道与地上管道之间加装绝缘隔离连接头。
长输天然气管道阴极保护技术与故障解决措施
长输天然气管道阴极保护技术与故障解决措施作者：张腾蛟来源：《科学与财富》2017年第12期摘要：阴极保护技术是解决长输管道外腐蚀问题最为经济有效的方法，分为牺牲阳极法和强制电流法，通过使电极电位从原平衡电位向负偏移，使金属进入免蚀区，从而对金属管道实现保护。
对长输管道进行阴极保护由于需要电流量较大，所以通常采用强制电流法。
在城市化急剧扩张和经济快速发展的背景下，长输管线周围新建了电厂、变电所、高压输电线、地铁以及高速铁路等，许多地方和管线出现并行或者交叉情况，对管道的阴极保护系统干扰很大。
针对阴保电位屏蔽、杂散电流干扰等问题，提出了补加牺牲阳极、合理选择排流方式等解决措施。
关键词：阴极保护技术；长输管道外腐蚀；牺牲阳极法；强制电流法；杂散电流干扰某长输埋地管道由于受外界干扰、防腐蚀层破损等原因，管道阴保电位出现欠保、过保及异常波动的现象。
采用Fluke数字万用表、直流电压梯度测量法等埋地管道非开挖无损评价技术，对阴极保护系统进行了全面检测和诊断。
结果表明，管道沿线测得的阴保电位有些超出了阴保电位准则范；有些管段阴保电位频繁异常波动；防腐蚀层检测出多处破损点，而且部分腐蚀活性呈阳性。
杂散电流对阴极保护系统的的干扰问题成为目前研究的热点，特别是交流杂散电流对阴保系统的干扰以及对管道的腐蚀行为，将数值模拟技术应用于管道和储罐的阴极保护领域，得到了阴极保护电位的分布影响规律，为阴极保护研究提供了一种新的手段。
1 管道阴保系统检测方法1.1 管道介绍被检测管道为长距离埋地钢质管道，常温密闭输送天然气，所用管材为L360，无缝埋弧焊接，管线外防腐蚀采用防腐蚀涂层和阴极保护的联合防腐蚀方式。
外防腐蚀涂层采用环氧粉末（FBE），阴极保护系统采用近阳极强制电流保护方式，在管线两端分别设置两个阴保站，为管道提供阴保电流。
该管道沿线地形非常复杂，多处穿越道路、码头、河流，测量难度较大。
1.2 管道检测的参考标准参考标准GB/T 21246 - 2007《埋地钢制管道阴极保护测量方法》，其中对于管地通断电位、土壤电阻率、防腐蚀层绝缘电阻率等相关参数，以及对相关的管道检测设备包括数字式万用表、LIPS/DCVG，PCM等检测设备的使用操作和数据处理都做了明确规定参考标准SY/T0017一2006《埋地钢质管道直流排流保护技术标准》，直流杂散电流干扰检测，对干扰源侧与被干扰管道侧两方面的调查测试：管地电位较管道自然电位正向偏移20mV；地电位梯度大于0.5 mV/m，确认为直流干扰。
关于长输管道的阴极保护及故障分析
关于长输管道的阴极保护及故障分析【摘要】长输管道是重要的能源运输设施，对其进行有效的阴极保护是确保管道安全运行的关键措施。
本文从阴极保护原理与方法、在长输管道中的应用等方面进行探讨，并分析了阴极保护故障的常见方法和处理措施。
通过对长输管道阴极保护故障案例的深入分析，强调了故障分析对管道安全的重要性。
结合实际案例，提出了未来长输管道阴极保护故障分析的发展方向，以期为管道运营和维护提供更为科学的参考。
阐明了阴极保护在长输管道中的重要性，为管道安全运行提供了有效保障，同时也指出了故障分析在管道安全中的关键作用。
通过本文的研究，可以进一步完善长输管道阴极保护及故障分析的相关技术和应用，推动长输管道行业的发展。
【关键词】长输管道、阴极保护、故障分析、原理、方法、应用、案例分析、故障处理、预防措施、安全、发展方向。
1. 引言1.1 长输管道的重要性长输管道作为输送能源和化工产品的重要设施，在现代工业中扮演着不可或缺的角色。
长输管道的建设和运行不仅关系到国民经济发展，也直接关系到人民生活和国家安全。
长输管道能够将原油、天然气、煤炭等能源资源快速、高效地输送到各地，满足各行各业的能源需求，促进经济发展。
长输管道也承担着环境保护的责任，通过输送管道将能源产品输送至目的地，减少了运输过程中的尾气排放和能源浪费，有利于环境保护和可持续发展。
1.2 阴极保护的定义阴极保护是一种利用电化学原理保护金属结构免受腐蚀的技术。
该技术通过在金属表面施加一个外加电流，使金属表面形成一个保护性的电化学反应层，从而延缓或阻止金属结构的腐蚀。
阴极保护主要分为被动阴极保护和主动阴极保护两种类型。
被动阴极保护是通过让金属结构成为阴极，从而使金属结构保持在不发生腐蚀的状态。
而主动阴极保护则是通过在金属结构周围引入外部电流，使金属结构成为阴极，从而形成保护性的电化学反应层。
阴极保护技术被广泛应用于长输管道等金属结构的腐蚀防护中，可以有效延长金属结构的使用寿命，提高设施的可靠性和安全性。
输气管道阴极保护系统存在的问题及解决方法
输气管道阴极保护系统存在的问题及解决方法发表时间：2018-09-22T11:34:47.657Z 来源：《防护工程》2018年第13期作者：张建军[导读] 输气管道作为国家能源工业的组成部分，它是评价一个国家能源技术进步的一个重要标志张建军中国石油西部管道公司乌鲁木齐输油气分公司新疆 830000 摘要：输气管道作为国家能源工业的组成部分，它是评价一个国家能源技术进步的一个重要标志。
近年来，随着天然气管道的越来越多的建设，对于输气管道的腐蚀控制已经得到人们足够的重视。
阴极保护技术是一种用于防止金属在电介质中腐蚀的电化学保护技术，该技术的基本原理是对被保护的金属表面施加一定的直流电流，使其产生阴极极化，当金属的电位负于某一电位值时，腐蚀的阳极溶解过程就会得到有效抑制从而达到保护作用。
基于此，本文主要对输气管道阴极保护系统存在的问题及解决方法进行分析探讨。
关键词：输气管道；阴极保护系统；存在问题；解决方法 1、前言随着外防腐层加强制电流阴极保护的防腐技术在埋地长输天然气管道外防腐中的广泛应用，对最大限度延长输气管道使用寿命，确保管道安全平稳运行，建立完善的管道阴极保护系统尤为重要。
由于设计、施工及运行管理等方面存在问题，致使部分管道阴极保护达不到保护准则要求。
2、工程概况某输气作业区共有8条输气管道（表1，电位测试采用的参比电极为饱和硫酸铜液，管道电位测试情况为管道阴极保护测试桩上测试的最高和最低保护电位），总长343km，管道运行时间最长的为35年，最短的为3年，管道外防腐层材料有石油沥青和3PE两种，共设有8座阴极保护站。
表1 某输气作业区输气管道阴极保护运行情况从表1中的阴极保护系统运行参数来看，8条输气管道在通电情况下测得的阴极保护电位最低值（绝对值）均高于0.85V，最高值（绝对值）均低于1.5V。
就目前输气管道阴极保护系统而言，存在管道上的阴极保护电位（绝对值）比通电点（汇流点）电位高、通电测试电位（绝对值）高而断电测试电位（绝对值）低、阴极保护站输出电压低而输出电流高（回路电阻小）等情况。
长输管道阴极保护故障类型及排除方法
长输管道阴极保护故障类型及排除方法摘要：本文详细分析了长输管道阴极保护系统中出现的各类故障，并根据各类故障的特点，将阴极保护故障共分为三类。
恒电位仪故障和电缆、参比、阳极故障属于第一类，绝缘法兰故障和防腐覆盖层故障属于第二类；外部交、直流电干扰与其它金属体搭接和外部工程造成的故障属于第三类。
分别对这三类故障提出了不同的排除方法。
关键词：长输管道故障类型阴极保护排除方法1 基本概况阴极保护防腐蚀技术应用领域涉及到地下、水中及化工介质中的管道、容器、港口码头、船舶、电缆金属护套、混凝土构筑物及化工设备等诸多方面。
尤其在埋地管道、港口码头和船舶方面，防腐蚀效果更加显著。
以魏岗-荆门输油管道为例，1978年投产运行后，由于一线工人阴极保护技术掌握的不熟练，全线阴极保护运行经常出现故障，截止2008年就发生腐蚀漏油事故25次。
之后通过提高阴极保护技术，建立了规章制度，使全线阴极保护管理水平不断提高，从而减少了腐蚀漏油事故的发生，最近6年仅发生4起腐蚀漏油事故。
2 阴极保护的故障类型现以魏岗-荆门输油管道为例，说明阴极保护系统中出现故障的种类和频率。
2.1恒电位仪的故障恒电位仪的故障包括恒电位仪内部各部分出现的各种故障和外电源造成恒电位仪不能正常工作的故障。
这类故障是阴极保护系统中出现最多的，河南油田某管道共出现这类故障380次，大约每年出现10多次。
2.2电缆、参比和阳极的故障这种故障主要由电缆、参比和阳极故障所组成。
这种故障在长输管道阴极保护系统中占第二位。
（1）电缆故障在外加电流系统中，有4根电缆即阳极电缆、阴级电缆、零位接阴电缆和参比电缆。
无论哪根电缆断路都会影响恒电位仪自控运行。
阳极和阴极电缆断路将直接导致恒电位仪无法输出。
阳极与阴极电缆错位还将加速长输管道的腐蚀。
（2）参比电极故障参比电极是恒电位仪自控运行必不可少的基准电极。
参比电极一旦出现故障，将会影响恒电位仪的正常运行。
参比电极故障一般有流空、冰冻、接触不良等。
埋地长输天然气管道阴极保护系统故障
埋地长输天然气管道阴极保护系统故障
埋地长输天然气管道的阴极保护系统是保护管道免受腐蚀的重要工具。
它通过在管道表面施加一个负电压，使其成为一个阴极，从而防止管道的金属表面发生氧化反应，并减缓或阻止管道的腐蚀。
阴极保护系统也可能出现故障，导致管道的腐蚀程度加剧。
以下是一些可能导致阴极保护系统故障的原因：
1. 钝化物质的枯竭：阴极保护系统通常使用钝化物质（如锌或铝）来产生负电压。
这些钝化物质会随着时间的推移消耗殆尽。
当钝化物质枯竭时，阴极保护系统将无法提供足够的电流，从而导致管道的腐蚀加剧。
2. 电缆断裂：阴极保护系统通常通过电缆与管道连接。
如果电缆断裂或受损，阴极保护系统将无法正常工作，从而导致管道腐蚀。
3. 地下工程施工损坏：在进行地下工程施工时，可能会误操作并损坏阴极保护系统中的电缆或钝化物质。
这样一来，阴极保护系统将无法正常工作，导致管道的腐蚀发生。
阴极保护系统故障可能造成严重的后果，因此当发现故障时，应立即修复。
修复方法包括更换枯竭的钝化物质、修复或更换断裂的电缆以及清理积水。
修复完成后，还应进行系统测试，确保阴极保护系统可以正常工作。
在预防故障方面，可以采取一些措施来确保阴极保护系统的正常运行。
定期检查和更换枯竭的钝化物质，定期检查电缆的完整性，并避免在管道周围积水。
埋地长输天然气管道的阴极保护系统故障可能导致管道的腐蚀加剧，因此必须及时发现和修复故障。
采取预防措施可以帮助确保阴极保护系统的正常运行。
长输管道阴极保护故障类型及排除方法 王彦青 胡子秋 肖剑烽
长输管道阴极保护故障类型及排除方法王彦青胡子秋肖剑烽摘要：长距离管道输送是目前国内外天然气输送的主要方式。
长输天然气管道大多是在野外，埋于地下或架空敷设，需要多次穿越公路、河流湖泊及多种地貌单元、不同的地理环境。
而长输天然气管道又具有压力高、输量大、距离长、供气连续不断等特点，因此，长输管道在运行工程中受气候和环境影响，容易发生腐蚀穿孔而漏气，从而对管道造成一定程度的破坏，甚至造成巨大的经济损失和严重的人员伤亡事故。
因此，如何防止长输天然气管道的腐蚀，已成为天然气管道管理中重要问题之一。
本文通过分析导致长输天然气管道腐蚀的原因，提出了有效的防护措施，为长输天然气管道的安全高效运行提供了理论依据。
关键词：长输天然气管道；管道腐蚀；阴极保护；防腐措施前言随着我国经济的高速发展，以煤炭为主的能源消费对环境造成了严重的污染。
天然气作为一种新型的清洁能源，具有很好的应用市场，随着天然气的大面积推广使用，环境质量将逐步得到改善，我国已将长输天然气管道列入国家重点建设项目。
长输天然气管道常年埋于地下或架空敷设，受沿线过程的环境和气候的影响较大，容易发生腐蚀。
被腐蚀的天然气管道，不仅会引起气体的泄漏损失，以及由于管道维修和维护所造成的人力物力财力的浪费，还可能由于管道腐蚀而引起火灾。
特别是天然气管道由于腐蚀引起的爆炸，威胁人身安全，污染环境，后果极其严重。
因此，对长输天然气管道的腐蚀加以研究，分析腐蚀机理，采用有效的防腐措施，对延长长输天然气管道的使用寿命和确保长输天然气管道的安全运行具有重要意义。
1 长输天然气管道腐蚀类型1.1 长输天然气管道外腐蚀长输天然气管道常年埋于地下或架空敷设，在铺设过程中需要穿越各种各样的地形地貌环境和不同的气候区，因而长输天然气管道外腐蚀时有发生。
架空敷设的天然气管道常年与大气接触，容易发生大气腐蚀；埋于地下的天然气管道，常年置于土壤或河流湖泊中，容易发生土壤腐蚀、微生物腐蚀、海水腐蚀。
简述天然气长输管道外加电源阴极保护故障治理
作者： 单晓建;韩宝强;杨海锋
作者机构： 中石油东部管道有限公司苏浙沪管理处,江苏南京210000
出版物刊名： 化工管理
页码： 222-222页
年卷期： 2015年 第17期
主题词： 天然气输送;长输管道;外加电源阴极保护;故障处理;防腐蚀性
摘要：外加电源阴极保护是利用电位差实现的用于保护的设备不被腐蚀的措施,在当前国内天然气长输管道中得到了普遍的应用。
鉴于天然气能源的化学物理性质,长输管道一旦开始运行就必须保持其连续性、长期性,而要实现这一点,就必须加强天然气长输管道的维护工作,防范由于管道设备腐蚀发生的泄漏事故。
本文从天然气长输管道外加电源阴极保护故障方面展开研究,分别对这一措施的原理、特征及常见故障进行分析,并提出具体的应对措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件编号：TP-AR-L5252
There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party.
（示范文本）
编制：_______________
审核：_______________
单位：_______________
输气管道外加电源阴极保护故障的处理正式样本
输气管道外加电源阴极保护故障的
处理正式样本
使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
摘要：分析了兰州燃气输气管道外加电源阴极保
护失效的原因，提出了具体的改造处理措施。
通过改
造满足了输气管道外加电源阴极保护的设计要求，保
证了燃气输配系统的安全运行。
关键词：输气管道；外加电源阴极保护；故障处
理
Troubleshooting of Cathodic Protection
by Rectifier in Gas Transmission Pipeline
FU Jun-ling
(Lanzhou Gas and Chemical Industry Group
Co.，Ltd.，Lanzhou 730030，China)
Abstract：The reasons for invalid cathodic protection by rectifier in gas transmission pipeline in Lanzhou City are analyzed，and the concrete reconstruction treatment measures are put forward. The design requirement for cathodic protection by rectifier in gas transmission pipeline is met after the reconstruction，and the safety operation of gas transmission and distribution system is ensured.
Key words：gas transmission pipeline；cathodic protection by rectifier；troubleshooting
1 阴极保护故障现象
兰州燃气输气管道是兰州燃气输配系统的重要组成部分，具有输气和储气的双重功能，是兰州市重要的基础设施和生命线工程，作用十分重要。
输气管道于1990年建成投产，管道全长34 km。
投产初期用于输送人工煤气，20xx年改输天然气。
管道采用石油沥青玻璃布涂层防腐和外加电源阴极保护，一直运行正常。
20xx年开始输气管道在运行过程中出现了阴极保护站恒电位仪保护电位低及输出电压、输出电流过大等情况，阴极保护效果不理想，威胁输气管道安全运行。
2 阴极保护失效原因
针对燃气输气管道防腐层质量、土壤电阻率、管道周围金属构筑物的分布、干扰状况以及维护管理的条件和电源情况，经检测分析得出输气管道阴极保护失效的主要原因为：①输气管道敷设于西固、七里河
区域，该区域土壤电阻率为8.8～61.5 Ω·m，土壤平均电阻率为28.51 Ω·m，经测试绝大部分地区为中等腐蚀性。
部分管道与兰新电气化铁路距离较近，加之施工时回填土中夹杂石块等造成局部管道外防腐层破损，造成管道腐蚀。
②采用的绝缘法兰性能达不到要求，使保护距离增长。
③长效参比电极破损，参比电极溶液流失。
④连接辅助阳极的通电路桥首先腐蚀断裂，阳极地床已消耗殆尽，造成接地电阻过大。
针对以上4种可能导致阴极保护失效的原因，我们对局部管道及阳极地床进行开挖检查，发现局部管道外防腐层破损严重，阳极地床损失严重。
对沿线管道的防腐层绝缘性能、保护电位及阳极体接地电阻分别进行检测、测定工作，依据实测数据及历年阴极保护站运行经验，判定造成恒电位仪保护电位低及输出电压、输出电流过大的主要原因为阳极地床接地电阻
过大。
3 故障的改造处理
阳极地床是外加电源阴极保护中不可缺少的重要组成部分，通过阳极地床将保护电流送入土壤，再经土壤流进管道，使管道表面进行阴极极化，防止管道在土壤中发生电化学腐蚀。
阳极地床在保护管道免遭土壤腐蚀的过程中，自身会遭受腐蚀破坏。
3.1 阳极地床材料选取
①经对常用埋地外加电源阳极体(石墨阳极体、镀铂阳极体、混合金属阳极体、废钢铁阳极体、高硅铸铁阳极体、聚合物阳极体等)进行分析[1] ，并综合对中国石油天然气总公司涩宁兰管线阳极地床考察结果，选用了销蚀速率慢、稳定性好的高硅铸铁阳极体。
②阳极体周围填充材料由直埋工业盐改为焦
炭，增大了导电面积，增加空隙，防止了气阻。
减少阳极体接地电阻，增强导电性，促使阳极体按标准逐步销蚀。
具有连续性接触表面的焦炭粒径为6～
15mm[2]。
③为解决以往阳极体水平连接装置腐蚀，将原水平接地连接装置(扁铁)改为高硅铸铁管，并进行防腐处理。
3.2 阳极地床结构改造
阳极地床结构采用联合式。
阳极地床埋设在地下水位较高且潮湿的地面2 m以下，由10根高硅铸铁管阳极体组成，每根长2.0 m。
为克服阳极体间电流干扰，加大了阳极体间隔，间隔为3 m，阳极体呈一字形垂直于被保护管线埋设。
改造后阳极地床结构见图1。
阳极体外部填充料的直径为1000 mm，填充料周围填充细砂。
高硅铸铁管阳极体规格为ф133×5，高度为2000 mm，水平接地连接装置(高硅铸铁管)规格为ф89×5。
3.3 其他措施
①阳极体与水平接地连接装置的连接处焊接必须牢固，焊缝须进行加强级防腐绝缘处理。
汇流点采用焊接连接，焊接应牢固可靠，电缆以镀锌钢管做套管，套管与电缆间用沥青浇注，待干实后用高压电火花检漏仪检查(电压为2.4 kV)，应连接良好[3] 。
②为了保证阳极体外部填充料的低电阻，回填焦炭应确保密实，并保证填料中无外来杂质，阳极体
外部填充料安装后应浇水浸湿口]。
4 运行效果
阳极地床改造完成后，我们测定有关指标如下：阳极体接地电阻＜2 Ω，符合文献[4]要求；恒电位仪输出电压为2～30 V，电流为1～15 A，均在额定范围之内[4]
；燃气输气管道两末端保护电位均在-(0.85～1.20)V范围内，符合文献[4]要求。
各项指标均达到文献[4]要求，证明阴极保护运行良好。
通过1年的运行实践，本次改造满足了阴极保护的设计要求，状况良好，运行平稳可靠。
参考文献：
[1] (加)Roberge P R(著)，吴荫顺，李久青，曹备，等(译).腐蚀工程手册[M].北京：中国石化出版社，2003.
[2] (德)贝克曼W V，施文克W，普林兹
W(著)，胡士信，王向农，徐快，等(译).阴极保护手册[M].北京：化学工业出版社，2005.
[3] SYJ 4006—90，长输管道阴极保护工程施工及验收规范[S].
[4] SY/T 0036—2000，埋地钢质管道强制电流阴极保护设计规范[S].
此处输入对应的公司或组织名字
Enter The Corresponding Company Or Organization Name Here。
