微型计算机控制技术第4章习题答案
微型计算机控制技术答案第四章2
4.4 纯滞后控制技术在工业过程(如热工、化工)控制中，由于物料或能量的传输延迟，许多被控制对象具有纯滞后性质。
对象的这种纯滞后性质常引起系统产生超调或者振荡。
纯滞后：由于物料或能量的传输延迟引起的滞后现象；容量滞后：由于惯性引起的滞后。
比如发酵过程，不是纯滞后。
4.4 纯滞后控制技术无延时有延时4.4.1 史密斯(Smith)预估控制1.史密斯(Smith)预估控制（1）．施密斯预估控制原理①原理分析：对于一个单回路系统4.4.1 史密斯(Smith)预估控制②施密斯预估控制原理是：与D (s )并接一补偿环节，用来补偿被控制对象中的纯滞后部分。
这个补偿环节称为预估器，其传递函数为，τ为纯滞后时间。
)1)((s P e s G τ−−组成的补偿回路称为纯滞后4.4.1 史密斯(Smith)预估控制经补偿后，消除了纯滞后部分对控制系统的影响，因为式中的在闭环控制回路之外，不影响系统的稳定性，拉氏变换的位移定理说明，仅将控制作用在时间坐标上推移了一个时间τ，控制系统的过渡过程及其它性能指标都与对象特性为Gp (s)时完全相同。
seτ−seτ−4.4.1 史密斯(Smith)预估控制（2）具有纯滞后补偿的数字控制器分析一种具有纯滞后补偿的数字控制器，该数字控制器由两部分组成：一部分是数字PID控制器(由D(s)离散化得到)；一部分是施密斯预估器。
u(k)是PID数字控器的输出，yτ(k)是施密斯预估器的输出。
从图中可知，必须先计算传递函数Gp(s)的输出m(k)后，才能计算预估器的输出：yτ(k)=m(k)-m(k-N)。
施密斯预估器)(sGτ4.4.1 史密斯(Smith)预估控制①施密斯预估器¾滞后环节使信号延迟。
在内存中专门设定N个单元存放信号m(k)的历史数据，存贮单元个数N由下式决定。
N=τ/T；(τ—纯滞后时间；T—采样周期)¾数据依次递推。
每采样一次，把m(k)记入0单元，同时把0单元原来存放数据移到1单元，1单元原来存放数据移到2单元…，依此类推。
微型计算机控制技术课后习题答案
第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。
图1.1微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
微型计算机控制技术
微型计算机控制系统课后题答案第一章微型计算机控制系统的概述puter在微型控制中的作用？他的信息从何处来？其输入信息有用于何处？答：1）完成数据的采集把生产过程参数采集，供人为控制和其他控制系统作用2）将生产过程参数转换为数字量，引进控制程序进行计算把控制经过转换输入计算机。
I从生产过程中来，O都作为控制命令。
2.什么是微机控制的实时性？为什么要强调微机控制的实时性？怎样才能保证微机实时控制作用？答：1）时间越短越好，不影响控制2）因为要求用微机能够在规定的时间范围内完成规定操作要使微机控制具有实时性3）在微机方面还是配备具有实时时钟和优先级中断信息处理电路，在软件方面应具备有完善的时钟管理，中断处理的程序，实时时钟和优先级中断系统这保证微机系统实时的必要性，3.微机在控制系统中的在线操作和离线操作的区别是什么?答：在线是直接交换信息离线是不直接对生产装置进行控制。
4.微机控制系统的硬件一般有哪几个主要部分组成？各部分是怎样互相联系的？其中过程通道和系统中起什么作用？他有那几种类型？答：1）生产过程，过程通道，微型计算机，人机联系设备，控制操作台。
2）各部分通道和计算机相连3）过程通道将生产过程参数转换并传输到计算机中去，将计算机的控制传输到被控对象中。
4）过程输入(模拟量，开关量)过程输出（模拟量，开关量）5..直接控制数字控制系统的硬件由哪几部分组成？他们的基本功能是什么？直接数字控制系统和监督控制系统的区别在哪里？答：1）生产过程，过程通道，计算机接口。
2）过程通道：将生产过程的参数取进来，控制程序计算，结果送给控制对象。
计算机：信息优化将模拟控制器的给定值。
借口：连接输入端与计算机3）一个直接参与控制，一个不直接参与控制。
6.微机控制系统按功能分类主要有哪几种？按使用的控制规律分类有主要有哪几种？答：1）按功能：数据采集和数据处理直接数字控制系统监督控制系统集散控制系统现场总线控制系统2）按控制规律：程序和顺序控制PID控制复杂规律控制智能控制第二章过程输入输出通道1.微型计算机的对存储器和I/O接口是如何寻址的？它们各用哪些控制信号线和地址信号线？答：1）用mov X访问外部接口和RAM 用,mov指令取RAM信号2）读、写信号线2.试用两个CD4051扩展成16路的多路开关，并说明其工作原理。

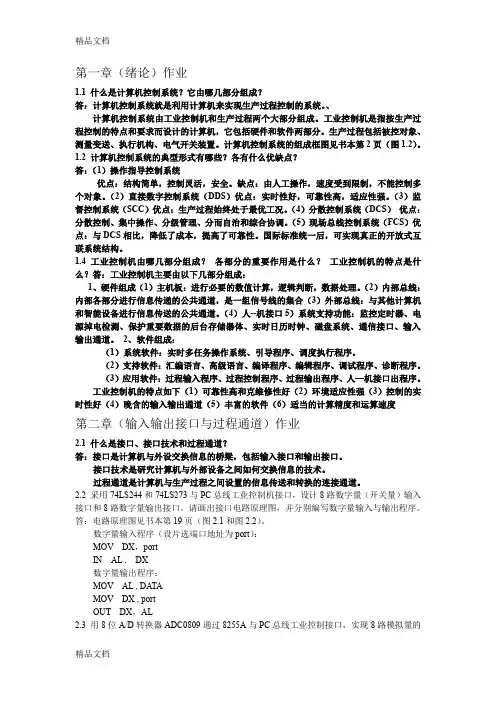

(整理)微型计算机控制技术课程答案
第一章（绪论）作业1.1 什么是计算机控制系统？它由哪几部分组成？答：计算机控制系统就是利用计算机来实现生产过程控制的系统。
、计算机控制系统由工业控制机和生产过程两个大部分组成。
工业控制机是指按生产过程控制的特点和要求而设计的计算机，它包括硬件和软件两部分。
生产过程包括被控对象、测量变送、执行机构、电气开关装置。
计算机控制系统的组成框图见书本第2页（图1.2）。
1.2 计算机控制系统的典型形式有哪些？各有什么优缺点？答：（1）操作指导控制系统优点：结构简单，控制灵活，安全。
缺点：由人工操作，速度受到限制，不能控制多个对象。
（2）直接数字控制系统（DDS）优点：实时性好，可靠性高，适应性强。
（3）监督控制系统（SCC）优点：生产过程始终处于最优工况。
（4）分散控制系统（DCS）优点：分散控制、集中操作、分级管理、分而自治和综合协调。
（5）现场总线控制系统（FCS）优点：与DCS相比，降低了成本，提高了可靠性。
国际标准统一后，可实现真正的开放式互联系统结构。
1.4 工业控制机由哪几部分组成？各部分的重要作用是什么？工业控制机的特点是什么？答：工业控制机主要由以下几部分组成：1、硬件组成（1）主机板：进行必要的数值计算，逻辑判断，数据处理。
（2）内部总线：内部各部分进行信息传递的公共通道，是一组信号线的集合（3）外部总线：与其他计算机和智能设备进行信息传送的公共通道。
（4）人--机接口5）系统支持功能：监控定时器、电源掉电检测、保护重要数据的后台存储器体、实时日历时钟、磁盘系统、通信接口、输入输出通道。
2、软件组成：（1）系统软件：实时多任务操作系统、引导程序、调度执行程序。
（2）支持软件：汇编语言、高级语言、编译程序、编辑程序、调试程序、诊断程序。
（3）应用软件：过程输入程序、过程控制程序、过程输出程序、人—机接口出程序。
工业控制机的特点如下（1）可靠性高和克维修性好（2）环境适应性强（3）控制的实时性好（4）晚含的输入输出通道（5）丰富的软件（6）适当的计算精度和运算速度第二章（输入输出接口与过程通道）作业2.1 什么是接口、接口技术和过程通道？答：接口是计算机与外设交换信息的桥梁，包括输入接口和输出接口。
计算机控制技术课后题答案整理版（1到5章基本都有了）
第一章1、计算机控制系统是由哪几部分组成的？画出方框图并说明各部分的作用。
答:计算机控制系统由工业控制机、过程输入输出设备和生产过程三部分组成；框图P3。
1）工业控制机主要用于工业过程测量、控制、数据采集、DCS操作员站等方面。
2）PIO设备是计算机与生产过程之间的信息传递通道，在两者之间起到纽带和桥梁的作用。
3）生产过程就是整个系统工作的各种对象和各个环节之间的工作连接。
2、计算机控制系统中的实时性、在线方式与离线方式的含义是什么？为什么在计算机控制系统中要考虑实时性？（1）实时性是指工业控制计算机系统应该具有的能够在限定时间内对外来事件做出反应的特性；在线方式是生产过程和计算机直接相连，并受计算机控制的方式；离线方式是生产过程不和计算机相连，并不受计算机控制，而是靠人进行联系并作相应操作的方式。
（2）实时性一般要求计算机具有多任务处理能力，以便将测控任务分解成若干并行执行的多个任务，加快程序执行速度；在一定的周期时间对所有事件进行巡查扫描的同时，可以随时响应事件的中断请求。
3.计算机控制系统有哪几种典型形式？各有什么主要特点？（1）操作指导控制系统（OIS）优点：结构简单、控制灵活和安全。
缺点：由人工控制，速度受到限制，不能控制对象。
（2）直接数字控制系统(DDC) （属于计算机闭环控制系统）优点：实时性好、可靠性高和适应性强。
（3）监督控制系统（SCC）优点：生产过程始终处于最有工况。
（4）集散控制系统优点：分散控制、集中操作、分级管理、分而自治和综合协调。
（5）现场总线控制系统优点：与DOS相比降低了成本，提高了可靠性。
（6）PLC+上位系统优点：通过预先编制控制程序实现顺序控制，用PLC代替电器逻辑，提高了控制是现代灵活性、功能及可靠性。
附加：计算机控制系统的发展趋势是什么？大规模及超大规模集成电路的发展，提高了计算机的可靠性和性能价格比，从而使计算机控制系统的应用也越来越广泛。
为更好地适应生产力的发展，扩大生产规模，以满足对计算机控制系统提出的越来越高的要求，目前计算机控制系统的发展趋势有以下几个方面。
微型计算机控制技术 第2版 习题答案
书后习题参考答案第一章习题1答：微型计算机控制系统是利用计算机（通常采用工业控制计算机，简称工控机）来实现生产过程自动控制的系统，它由控制计算机本体（包括硬件、软件和网络结构）和被控对象两大局部组成。
微型计算机控制系统是实时系统，也是在线系统。
2答：计算机做控制器用。
控制系统中引进计算机，可以充分运用计算机强大的运算、逻辑判断和记忆等功能。
只要运用微处理器的各种指令，就能编出符合某种控制规律的程序。
微处理器执行该程序，就能实现对被控参数的控制。
输入信息来自于各种传感器，输出信息用于驱动执行机构。
3答：如果计算机能够在工艺要求的时间范围内及时对被控参数进行测量、计算和控制输出，那么称为实时控制。
实时的概念不能脱离具体过程，一个在线的系统不一定是一个实时系统，但一个实时控制系统必定是在线系统。
4答：微型计算机控制系统硬件一般包括：计算机主机、输入/输出（I/O）接口、I/O通道、传感器及变送器、执行机构、人机联系设备（如键盘和显示器）、网络通信接口和电源等。
它们通过微处理器的系统总线（地址总线、数据总线和控制总线）构成一个完整的系统。
计算机的输入/输出通道，又称过程通道。
为了实现计算机对生产过程的控制，必须在计算机和生产过程之间设置信息的传递和变换的连接通道，这就是过程输入/输出通道。
过程通道一般可分为：模拟量输入通道、模拟量输出通道、数字量输入通道、数字量输出通道5答：操作指导控制系统：优点是结构简单，控制灵活和平安。
缺点是要由人工操作，速度受到限制，不能控制多个对象。
直接数字控制系统：优点是实时性好、可靠性高和适应性强，可控制多个回路。
缺点是修改控制器参数不方便。
监督控制系统：优点是能自动改变模拟调节器或以直接数字控制方式工作的微型计算机中的给定值, 从而使生产过程始终处于最优工况。
集散控制系统：优点是分散控制、集中操作、分级管理、分而自治和综合协调。
缺点是不同厂商的设备不能通用。
现场总线控制系统：具备集散控制系统的优点，因为采用标准总线设计，不同厂商设备通用性好，组网方便。
微型计算机控制技术习题答案
4-1 什么是判断程序？有那三种常用的判断程序？在计算机控制系统中，常常需要对检测的数据或状态进行分析。
根据数值的大小及状态进行判断，以确定程序的流向进行相应的控制，为此目的而设计的程序即为判断程序，设计判断程序的思想是将数据或逻辑状态按要求做算术运算或逻辑运算，根据运算结果进行判断，再做出相应的处理。
常用的判断程序有：算术判断程序逻辑判断程序标志判断程序4-2 什么叫查表法？两种常用的查表法是什么？查表法就是把计算机测得的数据并按一定顺序编制成表格，然后利用查表程序根据被测参数的值或中间结果查出最终所需要的结果。
两种常用的查表方法是：顺序查表法，计算查表法。
4-3 如图4-5巡回检测系统，每隔10ms检测一个点，用汇编语言编写实现64点巡检程序。
初值的计算（216-N）×2=10000∴N=EC78H程序如下：ORG 0000HLJMP STARTORG 0030HLJMP WBZDORG 000BHLJMP TIMEORG 0030HSTART: MOV SP, # 60HSETB IT0SETB PX0SETB EX0MOV TMOD, #01HMOV TH0, #0ECHMOV TL0, #78HSETB ET0MOV R5, #00H ; (通道号)MOV R6, #00H ;(选中几号芯片)MOV R7, #10HMOV R0, #00HSETB EASETB TR0SJMP $TIME: MOV TH0, #0ECHMOV TL0, #78HCJNE R6, #00H, L1MOV DPTR, #1FFFHLJMP EXITL1: CJNE R6, #01H, L2MOV DPTR, #3FFFHLJMP EXITL2: CJNE R6, #02H, L3MOV DPTR, #5FFFHLJMP EXITL3: MOV DPTR, #7FFFH EXIT: MOV A, R5MOVX @DPTR, AMOV DPTR, #9FFCHMOVX @DPTR, AINC R5DJNZ R7, LOOPMOV R5, #00HINC R6CJNE R6, #04H, LOOPMOV R6, #00H LOOP: RETIWBZD: MOV DPTR, #9FFEHMOVX A, @DPTRMOV P2, #0BFHMOVX @R0, AINC R0MOV DPTR, #9FFFHMOVX A, @DPTRMOV P2, #0BFHMOVX @R0, AINC R0RETI4-4 什么是软件报警和直接报警程序？软件报警程序：把温度、压力、速度、成分等被测参数，经传感器、信号调理电路、模/数转换器送到单片机后，再与规定的上、下限值进行比较，根据比较的结果进行报警或处理，整个过程都由软件实现。
于海生---微型计算机控制技术课后习题答案
第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
!(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
3.微型计算机控制系统的硬件由哪几部分组成各部分的作用是什么—由四部分组成。
图微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
微型计算机控制技术答案(赖寿宏)汇编
第二章 第三章第十二章 输入输出接口技术和输入输出通道何谓I/O 接口？在计算机控制系统中为什么要有I/O 接口电路？ 答：是主机和外围设备之间交换信息的连接部件。
2. 一个微处理机（CPU ）采用程序控制查询方式时，管理50个键盘显示中断，要求将各终端打入的任一字符在显示器上立即显示出来。
已知CPU 查询每个终端并完成每一字符的接收和处理时间需200μs ，若程序员以每秒打10个字符的速度同时连续打入字符，问CPU 是否能按要求，可靠的管理全部50个终端？又问CPU 最多能管理多少个这种终端？ 答：5003. 在本章第二节，查询式I/O 方式应用举例中，假设X 、Y 、Z 三轴服务子程序的执行时间分别为100μs 、150μs 、120μs ，主程序执行时间（执行查询指令等）为80μs ，试估算不造成控制失误三轴所能达到的最高速度是多少？（速度以脉冲/s 计算） 答：27024. 某微机实时控制系统有1#、2#、3#三个外围设备。
由一个CPU 进行管理，已知各外围设备的最短响应时间和服务时间分别是：C1=5ms S1=300μs C2=8ms S2=1.3ms C3=1ms S3=400μs问若采用查询方式是否能可靠管理这三个外围设备？为什么？若不行的话，试提出改进方答：不行。
可采用中断嵌套的方式解决。
6. 计算机与外围设备交换信息有哪几种控制方式？它们各有什么优缺点》 答：见教材7. 某8086 最大模式系统中，需扩展8255A 、8253和DAC0832芯片各一片。
采用74LS138 译码器，若已指定给各芯片的地址范围是：8255A E0H 、E2H 、E4H 、E6H 、 8253 E1H 、E3H 、E5H 、E7H 、 DAC0832 F0H试设计接口扩展的译码电路（除74LS138 外, 可增加必要的其他逻辑电路芯片。
8某8088最大模式系统中，需扩展8255A 四片，指定各芯片的地址范围分别是90~93H 、94~97H 、98~9BH 、9C~9FH, 采用74LS 译码器，试设计接口地址译码电路。
计算机控制技术课后习题详解答案.
第一章计算机控制系统概述习题参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。
(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
图1.1微机控制系统组成框图(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
微型计算机控制技术课后答案(第二版)-潘新民
第一章1.微型计算机控制系统的硬件由哪几部分组成？各部分作用?(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
(3)外部设备：这是实现微机和外界进行信息交换的设备，简称外设，包括人机联系设备(操作台)、输入输出设备(磁盘驱动器、键盘、打印机、显示终端等)和外存贮器(磁盘)。
其中作台应具备显示功能，即根据操作人员的要求，能立即显示所要求的内容；还应有按钮，完成系统的启、停等功能；操作台还要保证即使操作错误也不会造成恶劣后果，即应有保护功能.(4)检测与执行机构:a.测量变送单元：在微机控制系统中，为了收集和测量各种参数，采用了各种检测元件及变送器，其主要功能是将被检测参数的非电量转换成电量.b.执行机构：要控制生产过程，必须有执行机构，它是微机控制系统中的重要部件，其功能是根据微机输出的控制信号，改变输出的角位移或直线位移，并通过调节机构改变被调介质的流量或能量，使生产过程符合预定的要求。
4、操作指导、DDC和SCC系统工作原理如何？它们之间有何区别和联系？(1)操作指导控制系统：在操作指导控制系统中，计算机的输出不直接作用于生产对象，属于开环控制结构。
计算机根据数学模型、控制算法对检测到的生产过程参数进行处理，计算出各控制量应有的较合适或最优的数值，供操作员参考，这时计算机就起到操作指导的作用(2)直接数字控制系统(DDC系统)：DDC(Direct Digital Control)系统就是通过检测元件对一个或多个被控参数进行巡回检测，经输入通道送给微机，微机将检测结果与设定值进行比较，再进行控制运算，然后通过输出通道控制执行机构，使系统的被控参数达到预定的要求。
微型计算机控制技术(于海生版)课后答案
9. 已知被控对象的传递函数为
Gc
s
10
s0.1s1
采样周期T=1s，采用零阶保持器。要求：
(1) 针对单位速度输入信号设计最少拍无纹波系统 的D(z)，并计算输出响应y(k)，控制信号u(k)和e(k) 序列，画出它们对时间变化的波形 。
(2)针对单位阶跃输入信号设计最少拍有纹波系统 的D(z)，并计算y(k)，u(k)和e(k)序列，画出它们 对时间变化的波形 。
首先求取广义对象的脉冲传递函数2101011scegshsgsss?????111519101111145410gzzgszzzz??????????????滞后一个周期单位圆上极点????????12101110111101111eezzazzzzbbzzz???????????????????????????1单位速度输入信号设计最少拍无纹波控制器比较系数得000001010020111201111890990111abaabbbbab????????????????????????????确定z和ez求调节模型dz15111011118909914541011011ezdzgzzzzzz????????????????????????1211111101110111189099ezzzzzzz???????????????????????12011eezzrzzz??????23418934yzzrzzzz?????????123020101uzdzezzzz????????求输出响应yk控制信号uk误差序列ek0102189334400102340100112011340yyyyyuuuueeeee????????????????对时间的波形1111eezzzzzz???????????????????????2单位阶跃输入信号设计最少拍有纹波控制器求调节模型dz51114541091011ezdzgzzzz????????????????1eezzrz???1234yzzrzzzzz???????????1230
计算机控制技术课后习题详细讲解答案
第一章计算机控制系统概述习题参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。
(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
图1.1微机控制系统组成框图(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4-1 什么是判断程序？有那三种常用的判断程序？
在计算机控制系统中，常常需要对检测的数据或状态进行分析。
根据数值的大小及状态进行判断，以确定程序的流向进行相应的控制，为此目的而设计的程序即为判断程序，设计判断程序的思想是将数据或逻辑状态按要求做算术运算或逻辑运算，根据运算结果进行判断，再做出相应的处理。
常用的判断程序有：算术判断程序
逻辑判断程序
标志判断程序
4-2 什么叫查表法？两种常用的查表法是什么？
查表法就是把计算机测得的数据并按一定顺序编制成表格，然后利用查表程序根据被测参数的值或中间结果查出最终所需要的结果。
两种常用的查表方法是：顺序查表法，计算查表法。
4-3 如图4-5巡回检测系统，每隔10ms检测一个点，用汇编语言编写实现64点巡检程序。
初值的计算
（216-N）×2=10000
∴N=EC78H
程序如下：
ORG 0000H
LJMP START
ORG 0030H
LJMP WBZD
ORG 000BH
LJMP TIME
ORG 0030H
START: MOV SP, # 60H
SETB IT0
SETB PX0
SETB EX0
MOV TMOD, #01H
MOV TH0, #0ECH
MOV TL0, #78H
SETB ET0
MOV R5, #00H ; (通道号)
MOV R6, #00H ;(选中几号芯片)
MOV R7, #10H
MOV R0, #00H
SETB EA
SETB TR0
SJMP $
TIME: MOV TH0, #0ECH
MOV TL0, #78H
CJNE R6, #00H, L1
MOV DPTR, #1FFFH
LJMP EXIT
L1: CJNE R6, #01H, L2
MOV DPTR, #3FFFH
LJMP EXIT。
