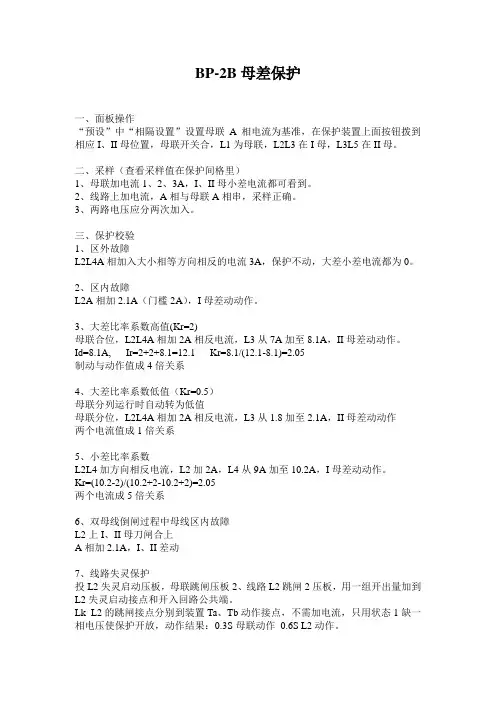

BP-2B母差保护一、面板操作“预设”中“相隔设置”设置母联A相电流为基准,在保护装置上面按钮拨到相应I、II母位置,母联开关合,L1为母联,L2L3在I母,L3L5在II母。

二、采样(查看采样值在保护间格里)1、母联加电流1、2、3A,I、II母小差电流都可看到。

2、线路上加电流,A相与母联A相串,采样正确。

3、两路电压应分两次加入。

三、保护校验1、区外故障L2L4A相加入大小相等方向相反的电流3A,保护不动,大差小差电流都为0。

2、区内故障L2A相加2.1A(门槛2A),I母差动动作。

3、大差比率系数高值(Kr=2)母联合位,L2L4A相加2A相反电流,L3从7A加至8.1A,II母差动动作。

Id=8.1A, Ir=2+2+8.1=12.1 Kr=8.1/(12.1-8.1)=2.05制动与动作值成4倍关系4、大差比率系数低值(Kr=0.5)母联分列运行时自动转为低值母联分位,L2L4A相加2A相反电流,L3从1.8加至2.1A,II母差动动作两个电流值成1倍关系5、小差比率系数L2L4加方向相反电流,L2加2A,L4从9A加至10.2A,I母差动动作。

Kr=(10.2-2)/(10.2+2-10.2+2)=2.05两个电流成5倍关系6、双母线倒闸过程中母线区内故障L2上I、II母刀闸合上A相加2.1A,I、II差动7、线路失灵保护投L2失灵启动压板,母联跳闸压板2、线路L2跳闸2压板,用一组开出量加到L2失灵启动接点和开入回路公共端。

Lk L2的跳闸接点分别到装置Ta、Tb动作接点,不需加电流,只用状态1缺一相电压使保护开放,动作结果:0.3S母联动作0.6S L2动作。

8、母联失灵保护(*6A)Lk L2L3A相加6.3A,电流方向相同(II母故障)L2L3跳闸接点引入装置回收接点Ta(I母)、Tb(II母)。

动作情况II母差动先动,跳母联和II母上线路,动作时间14ms,I母差动再动240ms 。

BP-2B南瑞母线保护说明书

BP-2B南瑞母线保护说明书
3 装置原理........................................................................................................................................6
3.1 母线差动保护 .......................................................................................................................6 3.1.1 起动元件.......................................................................................................................6 3.1.2 差动元件.......................................................................................................................6 3.1.3 TA(电流互感器)饱和检测元件 ...................................................................................6 3.1.4 电压闭锁元件...............................................................................................................6 3.1.5 故障母线选择逻辑 .......................................................................................................6 3.1.6 差动回路和出口回路的切换 .......................................................................................6

BP2B母差培训教材060312

BP2B母差培训教材060312

目录一.母差概况介绍 (3)1母差的概念介绍 (3)2母差的主要原理 (3)3母差的开入及开出 (5)4电压闭锁元件 (6)5BP-2B型母差的硬件结构 (7)6母差的保护配置 (8)7整定时注意事项 (8)8常见异常问题分析 (8)9运行时注意事项 (9)二.BP-2B系列板件型号统计 (10)三.BP-2B调试大纲 (11)1插件配置 (11)2板件跳线 (11)3定值及参数配置 (14)4电源插件注意事项 (14)5开入量调试 (14)6交流量调试 (15)7开出量调试 (16)8信号的调试 (17)9保护功能调试 (18)10与主控通讯说明(适用于通讯主机板V2.0版本) (21)11打印 (21)12GPS校时说明 (21)13打干扰、进老化房 (22)14母线保护定值参考附表 (22)四.单板调试大纲 (23)1准备工作 (23)2BP320单板调试 (23)3BP330单板调试 (25)4收口 (26)五.BP系列各种主接线逻辑说明 (27)1双母线专用母联接线 (27)2母联兼旁路形式的双母线接线 (30)3旁路代母联形式的双母线接线 (31)4母线兼旁母形式的双母线接线 (33)5单母分段主接线 (33)6双母线单分段主接线 (34)7双母线双分段主接线 (36)七.母差调试常见问题统计手册 (38)八.PRS-700系列保护简介 (42)1PRS-778主变保护介绍: (42)2PRS-753光纤纵差保护介绍 (42)母差保护产品培训一.母差概况介绍1母差的概念介绍 1.1 母差的发展历程介绍:BP-2 BP-2A BP-2B 1.2母差在电力系统中的作用和评价: 1.2.1 保护范围 1.2.2 保护特点:迅速 1.2.3 有利于电网稳定运行 1.3变电站的一次系统和二次系统的基本配置: 1.3.1 主接线的方式1.3.2 CT 、PT 的概念 及极性的定义 1.3.3 高压开关的作用及控制(操作回路) 1.3.4 母差对于开关的控制 1.3.5 刀闸的作用2母差的主要原理 2.1 启动元件2.2和电流突变量判据,当任一相的和电流突变量大于突变量门坎时,该相起动元件动作。

深瑞BP-2B母线保护装置使用说明

深瑞BP-2B母线保护装置使用说明

BP-2B 母差及失灵保护装置使用说明BP-2B 母线差动保护是母线故障时的快速保护,能满足双母线运行灵活的要求。

其在双母线并列运行,单母线运行解列运行,固定联结破坏及倒闸操作过程中均能正确动作,不必进行手动切换。

在双母线并列运时发生母线短路或接地故障时保护动作无时限跳开母联及故障母线上联结的各元件断路器。

在单母线运行时,当母线发生短路或接地故障时保护动作无时限跳开母线上联结的各元件断路器。

BP-2B 微机母差及失灵保护装置装置面板布置图如下图1:图1 BP-2B 母差及失灵保护BP-2B 型微机母线保护装置面板指示灯与按钮说明表:见表1表1 BP-2B 型微机母线保护装置面板指示灯与按钮说明表BP-2B保护装置运行或操作时相应的信号指示灯和界面显示表:见表2BP-2B微机母线保护装置异常信息含义及菜单操作BP-2B微机母线保护装置自检信息含义及处理建议:见下表3表3 BP-2B微机母线保护装置自检信息含义及处理建议BP-2B保护插件异常信息含义及处理建议:见下表4BP-2B母线保护装置告警信号灯处理表:见下表5表5 BP-2B母线保护装置告警信号灯处理表BP-2B微机母线成套保护液晶显示画面总体结构示意图,如下图2:图2 BP-2B微机母线成套保护液晶显示画面总体结构示意图保护插件刀闸辅助接点与一次设备状态不对应时强制对应的步骤:a)由主界面按“确认”键进入一级菜单;b)按“←”键选中“参数”,后按“↓”键选中“运行方式设置”,按“确认”键,后按“↑”、“↓”键输入密码后进入下一级菜单,按“确认”键,间隔数变成灰色;c)利用“↓”、“↑”,从界面中找到相应线路所对应的间隔,再按“确认”键,此时间隔数灰色消失;d)按“↓”键选中所要改变的刀闸,再按“确认”键此时又变灰色;e)按“↓”改变刀闸位置(合、断、自动)后,按“取消”键提示是否保存,按确认键保存改变的设置(此时主接线图上,被强制的刀闸上有一实心矩形块);f)按下保护屏上的信号复归按钮,复归信号。

深圳南瑞BP-2B母线保护

深圳南瑞BP-2B母线保护

24
GO TOP
硬件概述 电流/电压互感器插件 — BP310 /BP311
BP310:可输入3*4路交流电流量,经采样电阻输出采样电 压至保护单元插件。配置于第三层机箱,最大可容纳6个 同类插件。需注意的是,额定电流为5A时与额定电流为1A 时,插件中选用的电流互感器匝数比是不同的,应在订货 时预先申明。
默认联络开关 处于合位
装置响应外部 开入量的变化
保护元件:主要完成各间隔模拟量、开关量的采集,各保护功能的 逻辑判别并出口至TJ;
闭锁元件主要完成各电压量的采集,各段母线的闭锁逻辑并出口至 BJ;
管理元件的工作是实现人机交互、记录管理和后台通讯。各系统独 立工作,相互配合。
保护元件和闭锁元件的主机模件、光耦模件完全相同,可互换使用。
17
GO TOP
硬件概述 -保护装置出口接点回路
独立的电压闭锁元件,实现出口硬件电压闭锁
保护主机 TJ
闭锁主机 BJ
母联单元不 经电压闭锁
18
GO TOP
硬件概述-机箱背面图-1
19
GO TOP
硬件概述-机箱背面图-2
20
GO TOP
硬件概述-机箱背面图-3
21
GO TOP
硬件概述 保护单元插件 — BP330
正常状态 常亮 常亮 闪烁 常亮 常亮 闪烁 常亮 常亮
指示灯含义 保护元件使用的+5V、±15V电平正常 保护主机正常上电、开始运行保护软件 保护主机正与管理机进行通讯 闭锁元件使用的+5V、±15V电平正常 闭锁主机正常上电、开始运行保护软件 闭锁主机正与管理机进行通讯 管理机与液晶显示使用的+5V电平正常 操作回路使用的+24V电平正常

BP-2B调试大纲(双母线)

BP-2B调试大纲(双母线)

BP-2B微机母线保护装置调试大纲国家电力公司电力自动化研究院深圳南京自动化研究所深圳南瑞科技有限公司装置插件配置(基本配置+单元配置)基本配置单元配置注:板件编号参照说明书第25页,图5. 2 机箱背视图。

●定值及参数配置1.整定定值:在定值菜单中整定定值数据。

(也可通过通讯串口下装定值)典型的定值数据和保护控制字如附表。

2.设置保护控制字。

3.设置各单元的CT变比。

(可先将变比设为最大,基准变比为最大变比)。

4.运行方式设置。

为实验方便,将母联和分段的刀闸强制合。

L1,3,5,7,9。

奇数单元强制合Ⅰ母,Ⅱ母自适应;L2,4,6,8,10。

偶数单元强制合Ⅱ母,Ⅰ母自适应。

在主界面和保护间隔中检验显示是否正确。

5.将装置时钟调整至准确时间。

6.通讯速率设置为9600。

7.通讯地址设置。

(厂内调试时设置成001)。

8.自动打印设置设为手动方式9.在预设--相位基准中设置以01单元的相位为基准。

10.在预设--间隔设置中,将各单元的编号依此设为,10,11,12,13。

,然后,在主界面和保护间隔中检验显示是否正确。

●电源调试本装置的电源具有短路和空载保护功能。

即,当负荷电路出现短路或空载时,电源无输出。

在背板可通过测量表计测量各输出电压是否正确(电路板有相应的文字说明)。

插件BP360有两个电源模块,IND9是差动电源模块。

输出+5V,±15V。

若此模块出现问题,保护电源灯灭。

INU9是闭锁电源模块。

输出+5V,±15V。

若此模块出现问题,闭锁电源灯灭。

插件BP361有两个电源模块,IND10是出口电源模块。

输出+24V。

若此模块出现问题,告警信号灯和开入,开出继电器异常。

INU10是管理电源模块。

输出+5V。

若此模块出现问题,管理电源灯灭。

●交流量调试在预设--相位基准中设置以01单元的相位为基准。

在第1单元加三相电流,幅值为In(5A/1A),相角依此为0,240,120。

BP-2B微机母线保护装置现场调试作业指导书(14).

BP-2B微机母线保护装置现场调试作业指导书(14).

目录1 概述 (1)2 应用范围 (1)3 引用标准 (1)4调试所用的仪器设备 (2)5试验条件 (2)6试验方法 (2)7 安全措施 (10)BP-2B微机母线保护装置现场调试作业指导书1概述BP-2B微机母线保护装置是深圳南京自动化研究所、深圳南瑞科技有限公司产品。

适用于500KV及以下电源等级,包括单母线、单母分段、双母线、双母分段以及一个半接线在内的各种主接线方式,最大主接线规模为36个间隔(线路、元件和联络开关)。

其保护可以实现母线差动保护、母联充电保护、母联国流保护、母联失灵(或死区)保护、以及断路器失灵保护出口等功能。

本作业指导书规定了BP-2B 微机母线保护装置在新建及改扩建工程、生产运行设备全部检验及部分检验项目,规定了检验方法、检验过程及记录表格。

应用中一般应严格按本作业指导书执行;特殊情况下,可根据工程实际情况对检验项目作适当的调整。

2应用范围本作业指导书只适应于BP-2B微机母线保护装置的现场调试,不适应其他装置,也不能代替BP-2B微机母线保护装置出厂实验或动模试验。

新安装装置的检验应按本作业指导书的全部检验项目进行;定期全部检验,按标有★号及△号的项目进行;定期部分检验按标有△号的项目进行。

3引用标准a中华人民共和国原水利电力部颁发的《继电保护及电网安全自动装置检验条例》(87)水电电生字第108号。

b中华人民共和国电力工业部颁发的《火力发电厂基本建设工程启动及竣工验收规程》(1996年版)。

c中华人民共和国行业标准DL408-91《电业安全工作规程》(发电厂和变电所电气部分)。

d中华人民共和国电力行业内部标准《火电工程调整试运质量检验及评定标准》(1996年版)。

e项目合同的合同附件《技术协议》。

f电力建设施工及验收规范。

g BP-2B微机母线保护装置生产厂家的技术说明书及图纸,技术要求。

h设计院的施工图。

4调试所用的仪器设备试验仪器一般应用三相式微机保护试验仪,试验仪器应每年进行一次精度检验,精确度应满足0.5级的部颁要求。

南京南瑞或深圳南瑞BP-2A#2B型母线保护现场运行规程

南京南瑞或深圳南瑞BP-2A#2B型母线保护现场运行规程

第一节南京南瑞或深圳南瑞BP-2A/2B型母线保护现场运行规程BP-2A/2B型220kV母线保护当前安装使用范围1.BP-2B型220kV母线微机母线保护屏配置:1.1BP-2B型微机母线保护具有母线分相差动保护(带复压闭锁出口功能)、母联开关失灵保护(含母联死区保护)、母线充电保护、断路器失灵保护。

1.2母线侧刀闸辅助开关说明:BP-2B型微机母线保护屏上安装母线刀闸强制执行拨轮开关,拨轮开关有3个位置。

1)向左拨至“强制接通”位置,强制该设备间隔母线侧隔离开关接至该母线上;2)向右拨至“强制断开”位置,强制该设备间隔母线侧隔离开关与该母线断开;3)中间位置运行方式自适应,直接反映外部输入的母线侧刀闸辅助接点状态。

1.3微机母线保护屏上按钮及切换手把说明1)RT---复归按钮2)QB---母差/失灵方式切换把手,有3个位置(如图所示);正常运行时应切换至位置1,即220kV母线保护和断路器失灵保护均投入。

位置1:母差保护投入,失灵保护投入位置2:母差保护退出,失灵保护投入位置3:母差保护投入,失灵保护退出2.BP-2B型母线保护装置的正常运行状态2.1BP-2B型微机母线保护装置正常运行时,保护电源、闭锁电源、管理电源、保护运行、闭锁运行、操作电源绿色信号指示灯应该常亮;保护通讯、闭锁通讯信号指示灯绿光闪烁。

2.2BP-2B型微机母线保护装置正常运行时,液晶屏的背光熄灭。

下列情况BP-2B型微机母线保护装置液晶屏背光点亮:2.2.1当母线保护发生异常时,液晶屏背光点亮,直至装置异常消失。

2.2.2当母线所接隔离开关的运行方式改变;2.2.3保护装置系统自动复位;2.2.4按下保护装置上的任意键(除复位键)。

2.3BP-2B型微机母线保护装置正常运行时,母线接入元件的运行方式由刀闸位置辅助接点输入,拨轮位置开关必须拨至“中间位置”实现运行方式的自适应。

2.4BP-2B型微机母线保护装置面板指示灯说明3.BP-2B型母线及失灵保护屏上压板配置及其投入/退出操作规定:(以王校庄站为例)3.1BP-2B型母线及失灵保护屏上压板配置3.2BP-2B型微机母线保护压板运行操作规定3.2.1在BP-2B型母线保护装置进行检验工作时,应退出母线保护屏上的所有压板。

(完整版)BP-2B微机母线保护装置技术说明书V1.02

(完整版)BP-2B微机母线保护装置技术说明书V1.02

1 概述 (3)1.1 应用范围 (3)1.2 保护配置 (3)1.3 主要特点 (3)2 技术参数 (3)2.1 额定参数 (3)2.2 功耗 (4)2.3 交流回路过载能力 (4)2.4 输出接点容量 (4)2.5 装置内电源 (4)2.6 主要技术指标 (4)2.7 环境条件 (4)2.8 电磁兼容 (5)2.9 绝缘与耐压 (5)2.10 通讯 (5)2.11 机械性能 (5)3 装置原理 (5)3.1 母线差动保护 (5)3.1.1 起动元件 (6)3.1.2 差动元件 (6)3.1.3 TA(电流互感器)饱和检测元件 (8)3.1.4 电压闭锁元件 (8)3.1.5 故障母线选择逻辑 (9)3.1.6 差动回路和出口回路的切换 (10)3.2 母联(分段)失灵和死区保护 (12)3.3 母联(分段)充电保护 (13)3.4 母联(分段)过流保护 (14)3.5 电流回路断线闭锁 (15)3.6 电压回路断线告警 (16)3.7 母线运行方式的电流校验 (16)3.8 断路器失灵保护出口 (16)3.8.1 与失灵起动装置配合方式 (16)3.8.2 自带电流检测元件方式 (17)3.8.3 失灵电压闭锁元件 (17)3.8.4 母线分列运行的说明 (17)4 整定方法与参数设置 (19)4.1 参数设置的说明 (19)4.1.1 装置固化参数 (19)4.1.2 装置系统参数 (19)4.1.3 装置使用参数 (20)4.2 整定值清单 (21)4.3 整定方法 (22)4.3.1 母差保护定值整定方法 (22)4.3.2 断路器失灵保护出口定值整定方法 (24)4.3.3 母联失灵保护定值整定方法 (25)4.3.4 充电保护定值整定方法 (25)4.3.5 母联过流保护定值整定方法 (25)4.3.6 TA断线定值整定方法 (25)4.3.7 失灵保护过流定值整定方法 (25)5 装置硬件介绍 (26)5.1 硬件概述 (26)5.2 机箱结构与面板布置 (26)5.3 机箱背面布置和插件功能简介 (29)5.3.1 主机插件—— BP320 (31)5.3.2 管理机插件—— BP321 (31)5.3.3 保护单元插件—— BP330 (31)5.3.4 光耦输入、输出和电源检测插件—— BP331 (31)5.3.5 电压闭锁插件—— BP332 (32)5.3.6 出口信号、告警信号插件—— BP333 (32)5.3.7 辅助电流互感器插件—— BP310 (32)5.3.8 辅助电压互感器插件—— BP311 (32)5.3.9 电源模块插件—— BP360、BP361 (32)5.4 装置原理图 (32)6 装置使用说明 (34)6.1 界面显示 (34)6.1.1 主界面 (34)6.1.2 一级界面 (35)6.1.3 二级界面 (38)6.2 装置调试与投运 (40)6.2.1 调试资料准备 (40)6.2.2 试验仪器 (41)6.2.3 通电前检查 (41)6.2.4 上电检查 (41)6.2.5 预设 (41)6.2.6 定值整定 (42)6.2.7 整机调试 (42)6.2.8 投入运行与操作 (45)6.3 注意事项 (45)。

深圳南瑞科技有限公司BP-2C-D分布式微机母线保护装置企业标准

深圳南瑞科技有限公司BP-2C-D分布式微机母线保护装置企业标准

.BP-2C-D分布式微机母线保护装置深圳南瑞科技有限公司发布前言本标准由深圳南瑞科技有限公司提出。

本标准由技术质量部标准化负责归口。

本标准起草单位:深圳南瑞科技有限公司本标准主要起草人:潘军军审核:侯林标准化审查:支巍谢镜池批准:徐成斌BP-2C-D分布式微机母线保护装置设计标准说明1 范围本标准规定了BP-2C-D分布式微机母线保护装置的技术要求、试验方法、检验规则、标志、包装、运输、贮存、供货的成套性及质量保证等。

本标准适用于BP-2C-D分布式微机母线保护装置(以下简称产品),作为产品设计、制造、试验和应用的依据。

具体装置功能详见相应的技术使用说明书。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本标准。

GB/T2900.49-2004 电工术语电力系统保护(eqv IEC60010(448):1987)GB4208-2008 外壳防护等级(IP标志) (eqv IEC60529:1989)GB4943-2001 信息技术设备(包括电气事物设备)的安全(idt IEC60950:2001)GB/T5169.5-2008 电工电子产品着火危险试验针焰试验(idt IEC60695-11-5:2004)GB/T7261-2008 继电保护和安全自动装置基本试验方法GB/T9969-2008 工业产品使用说明书总则GB/T11287-2000 电气继电器第21部分:量度继电器和保护装置的振动、冲击与碰撞和地震试验第1篇:振动试验(正弦)GB/T14537-1993 量度继电器和保护装置的冲击与碰撞试验(eqv IEC60255-21-2:1988)GB/T 17626.2-1998|电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.3-1998|电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T 17626.4-1998|电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T 17626.5-1999|电磁兼容试验和测量技术浪涌(冲击)抗扰度试验GB/T 17626.6-1998|电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度GB/T 17626.8-1998|电磁兼容试验和测量技术工频磁场抗扰度试验GB/T 17626.9-1998|电磁兼容试验和测量技术脉冲磁场抗扰度试验GB/T 17626.10-1998|电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验GB/T 17626.12-1998|电磁兼容试验和测量技术振荡波抗扰度试验GB/T 14598.3-1993|电气继电器第五部分:电气继电器的绝缘试验3 术语和定义GB/T2900.49确立的术语和定义适用于本标准。

BP-2C说明书

BP-2C说明书
更多产品信息,请访问互联网:
业务联系电话: (0755) 8342-9900×501/502/510 传真: (0755) 8340-1634,8386-9105
技术支持电话: (0755) 8342-9900×632/685/681 传真: (0755) 8342-9900×664
2 技术参数 ........................................................................................................ 2
2.1 机械及环境参数........................................................................................................ 2 2.2 额定电气参数............................................................................................................ 2 2.3 主要技术指标............................................................................................................ 2 2.4 通讯接口.................................................................................................................... 3
1.1 应用范围.................................................................................................................... 1 1.2 保护配置.................................................................................................................... 1 1.3 主要性能特点............................................................................................................ 1

BP-2B微机母线保护装置 ppt课件

BP-2B微机母线保护装置  ppt课件

近期母差保护主要运行业绩
河北,500 kV,3/2主接线,BP-2B差动保护正确动作 2004年7月9日15时,河北保南变500kV在Ⅰ母增投一条线路过程中,母差Ⅰ柜报出Ⅰ 母差动动作,与此同时母差出口将开关跳开,经查发现在合开关时,开关内部有接 地,母差正确动作将故障切除。 2004年7月11日14时, 河北保南变500KV在投运Ⅱ母过程中,母差Ⅱ柜报出Ⅱ母差动 动作,母差出口将开关跳开,经查发现在投运中,母线侧刀闸有接地,母差正确动 作将故障切除。 广东,220kV,双母线双分段,BP-2B差动保护正确动作 2004年7月26日8时10分53秒,广东莞城500kV站220kV母线由于GIS原因造成Ⅵ母B相 发生故障,差动保护为双配置,两面母线差动屏同时动作,将故障快速切除,该站 为枢纽站,一次故障电流达32kA。 江苏,220kV,双母线双分段,BP-2B失灵保护正确动作 2004年7月30日13时35分28秒,江苏镇江上党变220kV站,由于雷击,造成线路故障, 恰恰该线路开关失灵,造成该线路所在母线(Ⅲ母)失灵动作,将故障切除。 新疆,220kV,双母线单分段,BP-2B差动保护正确动作 2004年3月7日21时7分26秒,新疆红雁池电厂220kV母线Ⅲ母C相故障,母线差动保护 将Ⅲ母切除(故障原因不详),一次故障电流6.2kA。
弱电在机箱前面布置。
插件按母线上的元件设计,配置灵活,易于扩展。 插件互换性强,各主要插件可完全互换,调试及维护方便。
各电源模块完全独立。
独立的电压闭锁元件。
14
GO TOP
特点介绍
辅助功能
液晶屏幕大,320×240点阵,显示内容 丰富,可以显示菜单窗口,事件记录,主 接线图,录波波形,自检信息等内容。 提供两个通讯口,103规约。 提供GPS校时接口。

BP-2B母差保护介绍

BP-2B母差保护介绍
板可不取。 注意事项: 装置在投入使用时还应该把母差直流电源、交流电压均接入,屏内压板按要求放
上。 在用上母差保护前,应检查装置运行正常,无其他异常和闭锁信号,保护切换开
关QB在“差动投,失灵投”位置。母差保护运行中严禁操作保护切换开关QB,严禁 接触“保护复位”、“闭锁复位”按钮。
倒闸操作,在相应母线硬连接之前要放上内联压板;在线路完成倒闸操作后把内 联压板取下。
告警信号的名称、含义如下表所列:
BP-2B
告警信 号
TA断 线
TV断 线
可能原因
流变的变比设置错误 流变的极性接反 接入母差装置的流变断线 其他持续使差电流大于TA断线门坎定值的情况 电压相序接错 压变断线 压变、母线停役 保护元件电压回路异常
互联
母线处于经刀闸互联状态
保护控制字中,强制母线互联设为“投” 母联TA断线
“分相突变量复式比率差动”: △Id> △ Idest △ Id>Kr*( △ Ir- △ Id) Id>Idest
Id>0.5*(Ir-Id) 该依据仅在和电流突变启动后的第一个周波投入,并受使用低制动系
数的复式比率差动判据比锁。
BP-2B
保护将母线上所连接元件的电 流采样值输入上述两个差动判据,即构成 大差比率差动元件;对于分段母线,将每 一段母线所连接元件的电流采样值输入上 述两个差动判据,即构成小差比率差动元 件。各元件连接在哪一段母线上,是根据 各连接元件的闸刀位置来决定。
BP-2B
四、故障母线的选择: 1、对于双母、双分段主接线,差动保护使用
大差比率差动元件作为区内故障判别元件;使用小差比 率差动元件作为故障母线选择元件。即有大差比率元件 是否动作,区分区内外故障;当大差比率元件动作,由 小差比率元件动作是否动作决定故障发生在哪一段母线。 这样可以最大限度的减少由于闸刀辅助接点位置不对应 造成的母差误动。

BP-2B调试大纲(3-2接线)

BP-2B调试大纲(3-2接线)

BP-2B微机母线保护装置3/2接线调试大纲国家电力公司电力自动化研究院深圳南京自动化研究所深圳南瑞科技有限公司●装置插件配置基本配置●跳线配置1.主机板(BP320)SW1:跳RSTSW2:跳976。

2.管理机(BP321)SW3:跳RST。

SW2:跳232。

SW1:无需跳线。

3.单元板(BP330)SW1:根据单元板号,按16进制编码跳线A0,A1,A2,A3(1:跳线;0:不跳)。

1:跳;0:不跳。

注:板件编号参照说明书第25页,图5. 2 机箱背视图。

原3-2接线装置(无闭锁主机):信号板(BP333)跳线全部跳C●定值及参数配置1.整定定值:在定值菜单中整定定值数据。

(也可通过通讯串口下装定值)典型的定值数据和保护控制字如附表。

2.设置保护控制字。

3.设置各单元的CT变比。

(可先将变比设为最大,基准变比为最大变比)。

4.将装置时钟调整至准确时间。

5.通讯速率设置为9600。

6.通讯地址设置。

(厂内调试时设置成001)。

7.自动打印设置设为手动方式8.在预设--相位基准中设置以01单元的相位为基准。

9.在预设--间隔设置中,将各单元的编号依此设为,10,11,12,13。

,然后,在主界面和保护间隔中检验显示是否正确。

●电源调试1.本装置的电源具有短路和空载保护功能。

即,当负荷电路出现短路或空载时,电源无输出。

在背板可通过测量表计测量各输出电压是否正确(电路板有相应的文字说明)。

2.插件BP360有一个电源模块,IND9是差动电源模块。

输出+5V,±15V。

若此模块出现问题,保护电源灯灭。

3.插件BP361有两个电源模块,IND10是出口电源模块。

输出+24V。

若此模块出现问题,告警信号灯和开入,开出继电器异常。

INU10是管理电源模块。

输出+5V。

若此模块出现问题,管理电源灯灭。

●交流量调试1.在预设--相位基准中设置以01单元的A相位为基准。

2.在第1单元加三相电流,幅值为In(1A),相角依此为0,240,120。

深瑞BP-2B母线保护装置使用说明

深瑞BP-2B母线保护装置使用说明

深瑞BP-2B母线保护装置使⽤说明BP-2B 母差及失灵保护装置使⽤说明BP-2B 母线差动保护是母线故障时的快速保护,能满⾜双母线运⾏灵活的要求。

其在双母线并列运⾏,单母线运⾏解列运⾏,固定联结破坏及倒闸操作过程中均能正确动作,不必进⾏⼿动切换。

在双母线并列运时发⽣母线短路或接地故障时保护动作⽆时限跳开母联及故障母线上联结的各元件断路器。

在单母线运⾏时,当母线发⽣短路或接地故障时保护动作⽆时限跳开母线上联结的各元件断路器。

BP-2B 微机母差及失灵保护装置装置⾯板布置图如下图1:图1 BP-2B 母差及失灵保护BP-2B 型微机母线保护装置⾯板指⽰灯与按钮说明表:见表1表1 BP-2B 型微机母线保护装置⾯板指⽰灯与按钮说明表BP-2B保护装置运⾏或操作时相应的信号指⽰灯和界⾯显⽰表:见表2BP-2B微机母线保护装置异常信息含义及菜单操作BP-2B微机母线保护装置⾃检信息含义及处理建议:见下表3表3 BP-2B微机母线保护装置⾃检信息含义及处理建议BP-2B保护插件异常信息含义及处理建议:见下表4BP-2B母线保护装置告警信号灯处理表:见下表5表5 BP-2B母线保护装置告警信号灯处理表BP-2B微机母线成套保护液晶显⽰画⾯总体结构⽰意图,如下图2:图2 BP-2B微机母线成套保护液晶显⽰画⾯总体结构⽰意图保护插件⼑闸辅助接点与⼀次设备状态不对应时强制对应的步骤:a)由主界⾯按“确认”键进⼊⼀级菜单;b)按“←”键选中“参数”,后按“↓”键选中“运⾏⽅式设置”,按“确认”键,后按“↑”、“↓”键输⼊密码后进⼊下⼀级菜单,按“确认”键,间隔数变成灰⾊;c)利⽤“↓”、“↑”,从界⾯中找到相应线路所对应的间隔,再按“确认”键,此时间隔数灰⾊消失;d)按“↓”键选中所要改变的⼑闸,再按“确认”键此时⼜变灰⾊;e)按“↓”改变⼑闸位置(合、断、⾃动)后,按“取消”键提⽰是否保存,按确认键保存改变的设置(此时主接线图上,被强制的⼑闸上有⼀实⼼矩形块);f)按下保护屏上的信号复归按钮,复归信号。

BP-2B微机母线保护装置技术说明书V1.02

BP-2B微机母线保护装置技术说明书V1.02

1 概述 (3)1.1 应用范围 (3)1。

2 保护配置 (3)1。

3 主要特点 (3)2 技术参数 (3)2。

1 额定参数 (3)2。

2 功耗 (4)2.3 交流回路过载能力 (4)2。

4 输出接点容量 (4)2。

5 装置内电源 (4)2。

6 主要技术指标 (4)2。

7 环境条件 (4)2.8 电磁兼容 (5)2。

9 绝缘与耐压 (5)2.10 通讯 (5)2。

11 机械性能 (5)3 装置原理 (5)3。

1 母线差动保护 (5)3.1.1 起动元件 (6)3.1.2 差动元件 (6)3.1。

3 TA(电流互感器)饱和检测元件 (8)3.1.4 电压闭锁元件 (8)3。

1.5 故障母线选择逻辑 (9)3.1。

6 差动回路和出口回路的切换 (10)3。

2 母联(分段)失灵和死区保护 (12)3。

3 母联(分段)充电保护 (13)3.4 母联(分段)过流保护 (14)3。

5 电流回路断线闭锁 (15)3.6 电压回路断线告警 (15)3.7 母线运行方式的电流校验 (16)3。

8 断路器失灵保护出口 (16)3.8。

1 与失灵起动装置配合方式 (16)3。

8。

2 自带电流检测元件方式 (17)3.8.3 失灵电压闭锁元件 (17)3.8。

4 母线分列运行的说明 (17)4 整定方法与参数设置 (19)4.1 参数设置的说明 (19)4.1.1 装置固化参数 (19)4。

1。

2 装置系统参数 (19)4。

1。

3 装置使用参数 (20)4.2 整定值清单 (21)4.3 整定方法 (22)4。

3.1 母差保护定值整定方法 (22)4.3.2 断路器失灵保护出口定值整定方法 (24)4。

3.3 母联失灵保护定值整定方法 (25)4.3.4 充电保护定值整定方法 (25)4。

3。

5 母联过流保护定值整定方法 (25)4。

3。

6 TA断线定值整定方法 (25)4。

3。

7 失灵保护过流定值整定方法 (25)5 装置硬件介绍 (26)5.1 硬件概述 (26)5.2 机箱结构与面板布置 (26)5。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

.BP2B(BP3XX系列)(板件版本可要最新的)(深圳南瑞)
1.1.1. 主机插件——BP320
作为保护元件和闭锁元件的通用CPU插件,该模件可以完成所有保护功能的逻辑处理。

主机是由嵌入式32位微处理器Intel386EX,大规模可编程逻辑阵列,大容量存储器和各种外围电路构成的单片机系统。

25MHZ的工作主频、32位数据总线和64M的寻址空间,都使它的处理能力比16位单片机有成倍的提高。

由固化于EPROM的程序不同而分为“差动主机”(保护主机)和“闭锁主机”,分别位于第二层机箱和第一层机箱的固定位置。

另外主机插件还可完成9路模拟量的A/D转换,本装置的电压量最终由此转化为数字量。

1NCOM1和2NCOM4为9针简约RS-232调试通讯口。

1.1.
2. 管理机插件——BP321
管理机的核心也是Intel386EX单片机系统,由它控制液晶控制和驱动模块、键盘输入电路和串口通讯电路,以实现人机交互、打印报告并通过它接入变电站监控系统。

管理机后的船形开关可以将其在电气上从变电站的通讯网络中分离,而不影响装置本身。

1N3为8针凤凰端子,分别连有RS485通讯线和GPS校时信号线。

1NCOM2和1NCOM3为9针简约RS-232通讯口
1NLPT1为25针打印机电缆端口
1.1.3. 保护单元插件——BP330
保护单元插件是以母线各间隔为划分对象,将三个间隔单元的输入、输出集中到一个插件来实现。

即,一块BP330插件集成了三个间隔单元的刀闸辅助接点输入、失灵起动接点输入、电流量输入电路,保护跳闸出口回路、闭锁高频、闭锁重合闸接点输出电路。

保护单元插件与保护主机插件一起构成了母线保护的核心系统。

该插件配置于第二层机箱,共有8个插件扩展口,因此主接线规模在24单元以下的都可以灵活配置。

1.1.4. 光耦输入、输出和电源检测插件——BP331
保护主机和闭锁主机配有各自的光耦输入、输出插件,实现公共开关量输入、输出,保证微机系统与外回路的光电隔离。

每个光耦插件共有24路输入、24路输出。

输入包括:复归信号、切换把手位置、联络开关接点和保护投退压板位置等;输出则包括所有的出口信号和告警信号等。

本插件同时实现对装置直流电源的检测。

以继电器的常闭接点实现装置直流电源220V(或110V)消失告警。

以电压比较回路检测微机系统所用的+5V、+15V和-15V。

如果系统所有的电源正常,则点亮装置面板上相应的‘电源指示灯’。

如果此时系统投入运行,则点亮面板上相应的‘运行指示灯’,并接通24V操作电源。

1.1.5. 电压闭锁插件——BP332
为实现各保护的分段复合电压闭锁而设,配置于第二层机箱。

输入由保护主机发出的差动、失灵保护的分段动作信号以及联络开关动作信号;同时输入由闭锁主机发出的差动、失灵保护的复合电压闭锁分段开放信号;输出24V控制信号去控制各单元插件上闭锁继电器的接点。

1.1.6. 出口信号、告警信号插件——BP333
以继电器接点的方式输出装置的出口信号和告警信号,每个插件可以输出6个不同定义的信号。

根据工程需要,配置于第一层机箱。

输入6路由光耦插件来的驱动信号至继电器动作线圈,输入由保护主机控制的复归信号至继电器的复归线圈。

1路光耦信号控制2个DSP继电器,输出2对磁保持常开接点(第3路除外)、2对不保持常开接点,分别对应屏面点灯信号、中央信号接点、远动接点、起动录波接点。

1.1.7. 辅助电流互感器插件——BP310
可输入3*4路交流电流量,经采样电阻输出采样电压至保护单元插件。

配置于第三层机箱,最大可容纳6个同类插件。

需注意的是,额定电流为5A时与额定电流为1A时,插件中选用的电流互感器匝数比是不同的,应在订货时预先申明。

1.1.8. 辅助电压互感器插件——BP311
可输入3*4路交流电压量,独立的次级线圈分别输出至保护主机和闭锁主机。

1.1.9. 电源模块插件——BP360、BP361
电源插件搭载有4个独立的模块化电源——保护元件电源、闭锁元件电源、管理机电源和24V操作电源。

其中保护元件电源与闭锁元件电源是可以互换的。

每一电源模块都有一船形小开关。

1.1.10. 以太网口转换插件——TY122
装置对外提供三个独立TCP/IP以太网接口时,需配置专用插件:以太网口转换模块TY122。
