长园深瑞(深圳南瑞)ISA-331GA说明书
长园深瑞后台操作基本说明(给用户)后台操作说明
深圳南瑞ISA300+后台监控系统关于南瑞ISA300+当地监控后台的操作步骤及补充说明：1．打开电脑，在桌面上找到“服务器”“HMI客户端”图标。
若桌面上没有则找到prs700文件夹，在文件夹中找。
先打开服务器，再打开客户端。
2．先双击“服务器”图标启动服务器。
3．双击“HMI客户端”图标启动客户端。
4．登陆客户端，点击客户端下端的人形图标，在左侧对话框中选择对应的用户，中间方格中输入密码，然后左键点击登入，即可以登陆客户端，只有登陆客户端才能选择关闭客户端。
同样，按上述步骤反过来人员可登出。
5．关闭监控后台的步骤如下：在已登陆的情况下，点击客户端下方“小叉”图标，然后选择用户名并输入密码就可以退出客户端，客户端退出后可以直接关闭服务器，关闭服务器同样需要身份校验。
6．点击主界面各个按钮就可以跳转到主接线图，网络配置图，分画面图等，并可在各分画面左上方的链接按钮返回主画面。
7．在客户端主界面最上面的图标中，“变位”，“SOE”“越限”,“保护”，“自检”，“系统”，“命令”，“总览”，对应的图标闪烁时，表示有相应的信号。
“变位”主要是指遥信量的位置变化，如开关位置变化等等；“SOE”是指事件顺序记录，一般会伴随变位一起上送；越限是指“遥测遥信量”超出正常运行值范围；“保护”是指有保护动作事件发生，如电流速断保护动作，保护动作会同时伴随着开关跳闸；“自检”主要是对应各个二次测控保护单元的通信状态；“命令”是指后台发出操作指令，如遥控操作等；“系统”是指客户端和服务器启动时的一些通讯信息；“总览”是各种信息的综合显示。
当以上对应信号发生时，在客户端的下方将自动弹出信息提示框，显示对应的信息！再次单击上述相应图标可隐藏消息提示框。
8．主界面上方右侧的四个图标“主服”“AB网”“五防”“遥控”正常情况应显示为绿色；分别对应主服务器工作正常，A/B网通信正常，遥控操作正常；“五防”显示后台机跟五防系统的通讯状态。
长园深瑞 ISA-391G 系列低压综合保护测控装置 技术使用说明书
5.1 基本配置 .................................................................................................................... 35
6. ISA-391HMI1 电动机人机接口模块 .......................................................... 43
6.1 基本配置 .................................................................................................................... 43 6.2 装置面板及尺寸 ........................................................................................................ 43
长园深瑞继保自动化有限公司
-I-
目录
5.2 保护原理 .................................................................................................................... 35 5.3 装置测控功能 ............................................................................................................ 37 5.4 保护配置及整定说明 ................................................................................................ 37 5.5 保护动作事件类型定义 ............................................................................................ 38 5.6 装置录波功能 ............................................................................................................ 39 5.7 装置通信功能 ............................................................................................................ 39 5.8 装置端子及尺寸 ........................................................................................................ 40
ISA-351G技术说明书
ISA—351G馈线保护测控装置ISA—351G为馈线保护测控一体化装置，实现馈线、变压器组、分段的保护、测控、操作等功能。
0.1基本配置保护功能：●带独立门槛的相电流越限记录元件●可独立投退的三段式电流保护●可选择极度、非常、一般动作特性的反时限过流保护●可选择前加速或后加速的相电流加速保护●可选择三相一次/二次自动重合闸（可投退检同期与检无压）●带滑差/无滑差闭锁低周减载●带电压滑差闭锁的低压减载●带零序方向的零序过流保护，可兼容不同的接地方式●过负荷保护●可选择闭锁重合闸功能的控制回路断线告警●可选择闭锁与电压有关保护的母线PT断线告警●可投退可整定延时的外部开入保护●带独立的操作回路和故障录波●不接地系统的远方接地选线试跳功能(自动判别是否本线接地)测控功能：●3路通过操作回路采集的位置遥信●8路遥信开入采集,可选择闭锁重合闸、外部跳闸开入、外部告警开入、外部复归、检修开入。
可选配脉冲输入功能.●多路软遥信，包括事故总信号、重合闸充电标志、保护软压板位置。
●Ia、Ib、Ic、Ua、Ub、Uc、3I0、Uab、Ubc、Uca、3U0、Pa、Pb、Pc、P、Q、S、COSφ、Fr共19个遥测量●遥控操作开关和软压板，并作遥控操作记录及统计●大容量的事件记录、SOE记录、自检记录、瞬时闭锁保护记录●高达11次的谐波分析功能●具有和五防主机同规则的间隔五防闭锁遥控功能0.2保护原理0.2.1相电流越限记录元件相电流越限记录元件设独立的越限门坎定值d797，并按相记录各相电流的越限情况，产生独立的相电流越限记录，包括各相的越限起始时刻、越限持续时间、越限的最大电流。
1)分相记录便于更详细、更全面地记录扰动过程。
2)该记录不用于告警,仅用于扰动分析.3)装置界面提供相电流越限记录查看功能.4) 定值d797的整定应躲过最大负荷电流值（防止不必要的频繁记录)，确保最小故障电流时有足够的灵敏度,一般整定比过流保护的电流定值略低即可.0.2.2 三段式过流保护各段保护独立投退，电流及时间定值可独立整定，电流返回系数为0.95。
长园深瑞(深圳南瑞)ISA-331GA说明书
深圳南瑞科技有限公司
-I-
ISA-331GA 频率电压稳定控制装置
7.1 装置端子接线...................................................................................................................... 21 7.2 装置端子接线...................................................................................................................... 21
更多产品信息，请访问互联网：
业务联系电话： (0755) 8342-9900×801/805/808/505 传真： (0755) 8340-1634，8386-9105
技术支持电话： (0755) 8342-9900×661/668 传真： (0755) 8342-9900×664
4 辅助功能.................................................................................................................10
4.1 信号系统.............................................................................................................................. 10 4.2 事故分析与过程记录.......................................................................................................... 10
深瑞ISA综自系统培训PPT学习教案
2021/8/15
13
理论目标—ISA30C装置硬件配置
ISA-301C装置采用4U标准机箱，模块化设计；其标准配置由下表所列板件构成， 插放位置如图所示。
标准配置插件清单
可选配置插件清单
序号 1 2 3 4 5
板件名称 TX620 TX621 TX600 TX601 TX660
查看
软件版本 监控参数 端口参数 装置信息 装置类型 事件记录►
预设
监控参数 端口参数 装置参数 功能投退 时钟设置 密码设置
保护事件记录 SOE事件记录 遥控操作记录 装置自检记录 装置运行记录
监 视
通道监视 报文监视 报文抓捕 FIFO监视 监控信号表 装置信号表 合成遥信表
调试
传送文件 本机设为主机 虚拟事件信号 历史记录信息 发送测试报文 接收测试报文 内存监视 清除记录
控 制 字 节
帧 类 别 码
信 息 字 数
源 站 址
目的 站址
校 验 码
功 能 码
信 息 字 节 1
信 息 字 节 2
信 息 字 节 3
信 息 字 节 4
校 验 码
71 61 02 01 00 83 00 00 00 23 00 38
注，标识上送了2个遥测数据，第一个遥测数据的码值为OX0000，第二个遥 测数据的码值为OX0023。一个遥测占用两个信息字。
深瑞ISA综自系统培训
会计学
1
培训目的之理论目标
理论目标 ：
➢ 结合我公司产品，了解变电站 综合自动化的实现方式。
➢ 熟悉ISA300+监控系统各模块 的功能及常见问题维护处理方 法（软件）。
➢ 了解ISA301第C1页/装共32页置的功能及其

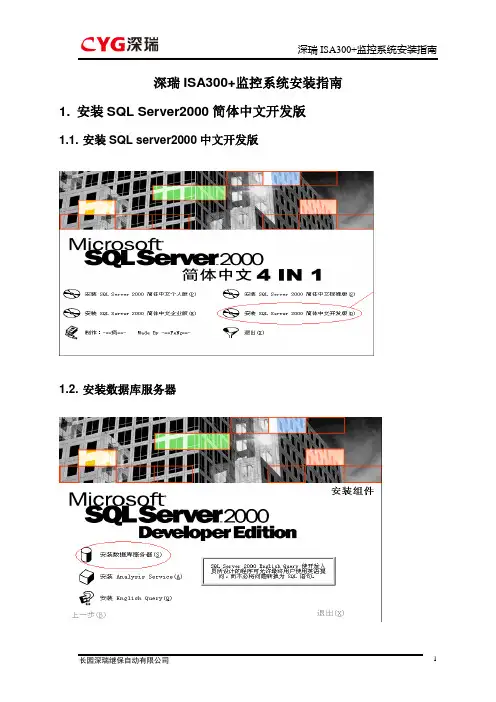

深瑞ISA300+监控系统安装指南
深瑞ISA300+监控系统安装指南1. 安装SQL Server2000简体中文开发版1.1. 安装SQL server2000中文开发版1.2. 安装数据库服务器1.3. 选本地计算机1.4. 创建实SQL实例1.5. 选服务器和客户端1.6. SQL Server必须选择默认设置：1.7. 典型安装，安装路径要求程序文件安装在C盘，数据文件安装在D盘：设置完成后应该为下图所示：1.8. 服务帐户的设置：1.9. 身份验证模式设置：1.10. 后面就是下一步，然后安装，安装完成后，在开始——程序中可以看见2. 安装office2003注意要安装到C盘因为后台软件中的报表功能是基于office中的Excell，在安装后台之前最好已经安装了office，否则在安装后台程序前要安装office（建议用office2003）3. 安装监控系统将提供的监控后台系统安装盘插入驱动器，运行Setup程序，按有关提示信息进行软件的安装。
按照以下的步骤操作后，安装程序将按照用户选择和设定的信息将监控系统安装到本地硬盘中。
3.1. 第一步：进入安装3.2. 第二步：输入用户使用许可信息3.3. 第三步：选择安装类型这里可以是选择全部，选择全部则不可选安装的路径，是自动按默认安装在"C:\Program Files\深圳南瑞科技有限公司\ISA300+后台监控系统”3.4. 第四步：选择安装路径3.5. 第五步：开始安装3.6. 第六步：安装完成4. 关于安装过程中的挂起4.1. 新装或者以前装过sql server，后来删掉。
现在重装，却出现“以前的某个程序安装已在安装计算机上创建挂起的文件操作。
运行安装程序之前必须重新启动计算机”错误。
安装无法进行下去，该如何解决？答：1）添加/删除程序中彻底删除sql server。
2）将没有删除的sql server目录也删除掉。
3）打开注册表编辑器，在HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Session Manager中找到PendingFileRenameOperations项目，并删除它。
ISA-311G系列装置调试手册解读
ISA-311G系列装置调试手册编写：习伟1. 概述ISA-311G系列线路保护装置共涵盖GA、GB、GE、GF四种保护装置型号，其对应保护配置如下：序烧录、常见问题处理和保护逻辑调试等五个方面进行详细说明。
2. 跳线说明保护装置采用整层4U结构，其硬件配置如下表。
在下列板件中，其中WB720C、WB735、WB741B 和TY123有跳线，下面就各个板件跳线分别说明。
2.1. WB720C板跳线1）SW1：看门狗跳线，出厂时该跳线必须跳上。
2）JP1：PLD编程口；2.2. WB735板跳线1）SW1：备用1（本线有流）出口是否经过起动继电器跳线选择；当保护装置型号为GE/GF 型号时，必须跳为空；当为GA/GB型号时，可不跳。
板件型号为V2.1才有此跳线。
2）SW2：备用2出口是否经过起动继电器跳线选择；因为对四种型号装置都是备用出口，可选择不跳。
板件型号为V2.1才有此跳线。
2.3. WB741B板跳线1）SW1：有外引压力闭锁接点需求时，清除跳闸压力闭锁功能。
2）SW2-TQ+：跳上时将HWJ-和TQ+短接，不跳时将HWJ-和TQ+分开；无特殊需求时，选择跳上；3）SW2-BST：有外引压力闭锁接点需求时，合位信号受闭锁跳闸接点监视。
4）SW3：有外引压力闭锁接点需求时，清除合闸压力闭锁功能。
2.4. TY123板跳线1）S1，S2：两个都跳*时，选择第一个通讯口为CAN网通讯方式；两个都不跳*时，选择第一个口为485通讯方式；2）S3，S4：两个都跳*时，选择第二个通讯口为CAN网通讯方式；两个都不跳*时，选择第二个口为485通讯方式；3）S5：跳*时，选择GPS为差分输入，电平兼容标准485电平；否则，选择GPS为24V空节点输入；4）JP2：PLD编程口；5）CON1：CPU调试口，也可用于仿真器烧程序；6）CON3：调试串口，232电平，各针定义见板上丝印；7）SW1：看门狗跳线，跳X号端允许看门狗复位，否则不允许看门狗复位；出厂时，该跳线必须跳X。
新型llOkV备自投装置现场应用
新型llOkV备自投装置现场应用摘要:本文对某站一个传统的110kV备自投装置功能问题解析,分析和探讨一种新型的备自投装置功能,以期能够提高110kV备自投功能运用,更好地为电网服务。
关键词:备自投装置功能应用目前在深圳电网中传统使用的110kV备自投装置型号主要有DPR331AT系列(广州德霖)RCS-9653B(南京南瑞)等。
深圳电网结构为辐射式,变电站有多条110kV出线,为保证电网可靠运行,使电网在N-1的故障情况下能够不间断供电,电网接线一般采用两主两备、两主一备、一主一备的接线形式。
采用备用电源自动投入装置,当主供电源发生故障时,备用电源自动投入,从而及时恢复供电,减少对用户影响。
但由于电网结构或装置设计的原因,实际应用中备自投与重合闸配合、与安稳系统的配合和判据等一些问题影响了备自投功能正常实现。
下面将如何更好地实现备自投功能进行分析和探讨。
1 备自投基本原则只有工作电源确实被断开后,备用电源才能投入。
工作电源失压后,备自投起动延时到后,总是先跳进线断路器,确认该断路器在跳位后,备自投逻辑才进行下去。
这样可防止备自投动作后合于故障或备用电源倒送电的情况。
但故障不应由备自投切除,故备自投动作跳工作电源的时限应长于有关所有保护和重合闸的最长动作时限[1]。
备自投备用对象故障,应闭锁备自投。
备自投延时是为了躲母线电压短暂下降,故备自投延时应大于最长的外部故障切除时间。
人工切除工作电源时,备自投不应动作。
本装置引入各工作断路器的合后接点,就地或远控跳断路器时,其合后接点断开,备自投退出。
若无法引入合后接点,在人工切除工作电源前,应保证备自投退出工作,可以用手动切换开关退出,或解开相应出口压板或由整定退出。
备用电源不满足有压条件时,备自投不应动作。
2 变电站110kV备自投问题分析该站110kV备自投装置型号为DPR 331AT,程序为两主两备带分段,由于电网结构伴有改造和基建项目,所以该备自投分批次进行了线路接入及程序升级工作。
ISA-367G线路保护测控装置技术使用说明书V3.22-141103
