HC-SR501人体红外感应模块说明书教程文件

4.人体红外感应器使用说明书[文档]

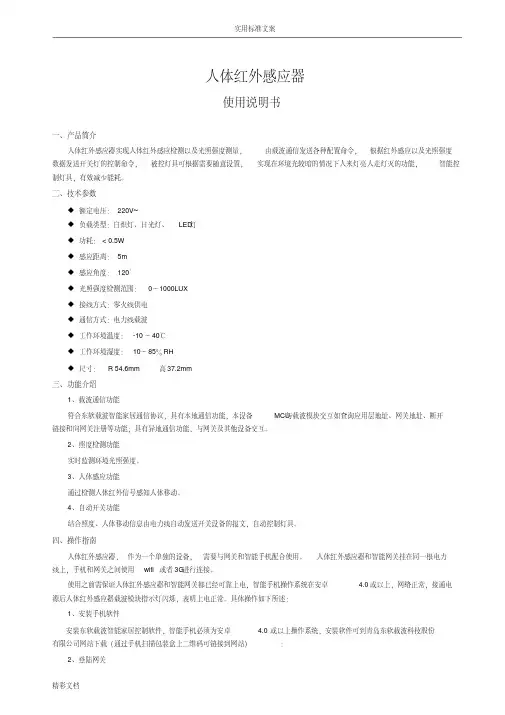

人体红外感应器使用说明书一、产品简介人体红外感应器实现人体红外感应检测以及光照强度测量，由载波通信发送各种配置命令，根据红外感应以及光照强度数据发送开关灯的控制命令，被控灯具可根据需要随意设置，实现在环境光较暗的情况下人来灯亮人走灯灭的功能，智能控制灯具，有效减少能耗。

二、技术参数◆额定电压：220V~◆负载类型：白炽灯、日光灯、LED灯◆功耗：< 0.5W◆感应距离：5m◆感应角度：120°◆光照强度检测范围：0～1000LUX◆接线方式：零火线供电◆通信方式：电力线载波◆工作环境温度：-10～40℃◆工作环境湿度：10～85％RH◆尺寸： R 54.6mm 高37.2mm三、功能介绍1、载波通信功能符合东软载波智能家居通信协议，具有本地通信功能，本设备MCU与载波模块交互如查询应用层地址、网关地址、断开链接和向网关注册等功能；具有异地通信功能，与网关及其他设备交互。

2、照度检测功能实时监测环境光照强度。

3、人体感应功能通过检测人体红外信号感知人体移动。

4、自动开关功能结合照度、人体移动信息由电力线自动发送开关设备的报文，自动控制灯具。

四、操作指南人体红外感应器，作为一个单独的设备，需要与网关和智能手机配合使用。

人体红外感应器和智能网关挂在同一根电力线上，手机和网关之间使用wifi或者3G进行连接。

使用之前需保证人体红外感应器和智能网关都已经可靠上电，智能手机操作系统在安卓 4.0或以上，网络正常，接通电源后人体红外感应器载波模块指示灯闪烁，表明上电正常。

具体操作如下所述：1、安装手机软件安装东软载波智能家居控制软件，智能手机必须为安卓 4.0或以上操作系统，安装软件可到青岛东软载波科技股份有限公司网站下载（通过手机扫描包装盒上二维码可链接到网站）：2、登陆网关点击进入登陆界面后填写正确的网关和密码，即可登陆。

3、添加人体红外感应器滑动手机屏幕，根据手机提示添加设备到控制列表中，添加过程如图1所示。

hcsr501基于32单片机的全过程

hcsr501基于32单片机的全过程
您可以通过在互联网上检索相关信息，在开发板或单片机厂商的文档中找到有关HCSR501人体红外感应模块在32单片机上的应用示例和案例，以便进行学习和实验。

一般来说，基于32单片机的全过程可能涉及以下步骤：
1. 准备硬件：购买HCSR501人体红外感应模块和支持32单片机的开发板。

2. 接线连接：根据开发板和模块的引脚定义，将其正确连接起来。

3. 编写代码：根据您的需求和单片机的编程语言（如C语言），编写代码以初始化和驱动HCSR501模块。

4. 配置参数：根据模块的规格和您的要求，设置感应延迟时间、感应距离等参数。

5. 获取传感器数据：编程读取模块的输出引脚，以获取人体红外感应的结果。

6. 响应感应结果：根据读取到的数据，进行相应的操作或反馈。

完整版HC-SR501人体感应模块

: � 使用说明使用说明:
1. 感应模块通电后有一分钟左右的初始化时间，在此期间模块会间隔地输出 0-3 次，一分钟后进入待机状态。 2. 应尽量避免灯光等干扰源近距离直射模块表面的透镜，以免引进干扰信号产生误动作；使用环境尽量避免流动的风，风也会对感应器造成干扰。 3. 感应模块采用双元探头，探头的窗口为长方形，双元（A 元 B 元）位于较长方向的两端，当人体从左到右或从右到左走过时,红外光谱到达双元的时间、距离有差值，差值越大，感应越灵敏，当人体从正面走向探头或从上到下或从下到上方向走过时，双元检测不到红外光谱距离的变化，无差值，因此感应不灵敏或不工作；所以安装感应器时应使探头双元的方向与人体活动最多的方向尽量相平行，保证人体经过时先后被探头双元所感应。为了增加感应角度范围，本模块采用圆形透镜，也使得探头四面都感应，但左右两侧仍然比上下两个方向感应范围大、灵敏度强，安装时仍须尽量按以上要求。
� 感应范围
� 外形与调节
注：
1、调节距离电位器顺时针旋转，感应距离增大（约 7时针旋转，感应延时加长（约300S），反之，感应延时减短（约 0.5S）。
� 应用范围 1、安防产品 2、人体感应灯具 2、人体感应玩具 4、工业自动化控制等
� 功能特点 : 功能特点:
1、全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。 2、光敏控制（可选择，出厂时未设）可设置光敏控制，白天或光线强时不感应。 3、温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至 30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。 4、两种触发方式：（可跳线选择） a、不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变成低电平； b、可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。 5、具有感应封锁时间(默认设置:2.5S 封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。(此时间可设置在零点几秒 —几十秒钟)。 6、工作电压范围宽：默认工作电压 DC4.5V-20V。 7、微功耗:静态电流<50 微安，特别适合干电池供电的自动控制产品。 8、输出高电平信号：可方便与各类电路实现对接。

红外热释电模块HC-SR501要点

红外热释电传感器
1、xs旋钮为工作模式调节，最左端为弱光工作模式，最右断为全天工作模式，工作光强范围可调。

2、X1旋钮为延时调节旋钮，最左断时间最短（当菲涅尔透镜朝下时），约2s,最右端时间最长，约300s（经测定）。

3、正面感应不灵敏，侧面灵敏，若信号持续变化（即人要持续运动）则输出端持续输出高电平（约3.5v），若人静止不动（信号不变）则延时后变为低电平。

（多用于报警系统）
4、封锁时间约为2s，暂不知其调节方法。

温度、光线、气流对红外热释电传感器工作有影响，所以安装位置要尽量避免强光照射和冷热气流。

5、安装高度不宜过高，否则会影响其灵敏度和对小动物的识别度。

人体红外感应模块的的技术指标如下：
工作电压：DC5V至20V
感应范围：小于120度锥角，7米以内
工作温度：-15~+70度。

人体红外感应检测系统

《单片机系统课程设计》说明书设计课题：人体红外感应检测系统专业班级：自动化101、102班学生姓名：学生学号：10423028、10423026指导教师：时间：2013年12月15日成绩：目录一、设计目的 (3)二、设计要求 (3)2.1、系统总体设计 (3)三、方案设计与论证 (4)3.1、整个系统的原理 (4)3.2、传感器模块 (5)四、硬件设计及电路图 (6)4.1、设计原理 (6)4.2、电路图 (6)五、软件设计 (10)六、元器件清单 (11)七、硬件制作与调试 (11)八、结论与心得 (12)九、参考文献 (13)人体红外感应检测系统一、设计目的1、利用单片机实现HC-SR501人体红外感应模块功能。

所设计人体红外感应检测系统能够检测人是否存在，当感应到人体时进行声光报警和指示。

2、通过本次课程设计加深对单片机课程的全面认识和掌握，对单片机课程的应用进一步的了解。

3、锻炼通过自学与自己探索的方式解决问题的能力。

4、通过此次课程设计将单片机软硬件结合起来对程序进行编辑，校验，锻炼实践能力和理论联系实际的能力。

5、锻炼团队分工合作与协调能力。

二、设计要求2.1、系统总体设计单片机以其典型的结构和完善的总线专用寄存器的集中管理,众多的逻辑位操作功能及面向控制的丰富的指令系统，在工业测控、通信系统和家用电器控制领域中得到了广泛的应用,提高了生产效率,也提高了各种电器的性能,给人们的生活和工作带来了很大的便利。

迄今为止,单片机系统和模块主要用于工业控制、科学研究和教学实验等领域,实现各类系统在线信号采集和监控功能。

本设计是以AT89C51单片机作为控制核心，与人体红外传感器模块相结合的的监控报警系统。

是对人体红外感应模块应用的一个极好例子，具有硬件电路简单、软件功能完善、控制系统可靠等特点。

（1）所设计人体红外感应检测系统能够检测人体是否存在，当感应到人体时进行声光报警和指示。

（2）完成软件程序编写（3）完成电路设计及调试（4）完成课程设计说明书根据本设计需实现的功能，考虑到硬件电路的复杂性、性价比和软件实现的难易程度等情况。

热释电人体探测模块HC-SR501介绍

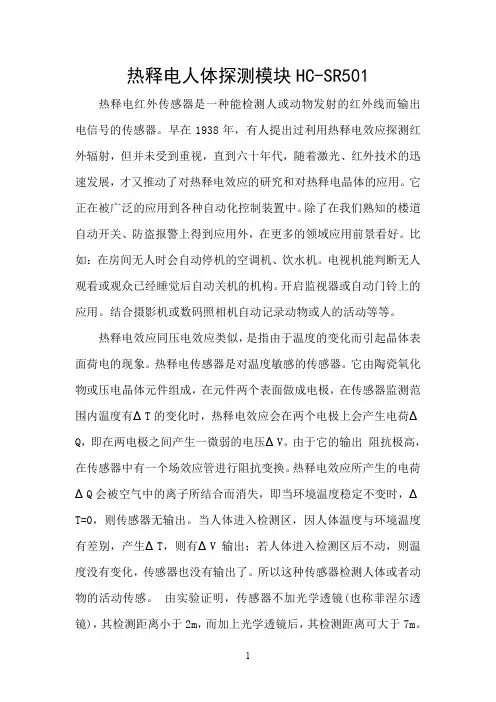

热释电人体探测模块HC-SR501 热释电红外传感器是一种能检测人或动物发射的红外线而输出电信号的传感器。

早在1938年，有人提出过利用热释电效应探测红外辐射，但并未受到重视，直到六十年代，随着激光、红外技术的迅速发展，才又推动了对热释电效应的研究和对热释电晶体的应用。

它正在被广泛的应用到各种自动化控制装置中。

除了在我们熟知的楼道自动开关、防盗报警上得到应用外，在更多的领域应用前景看好。

比如：在房间无人时会自动停机的空调机、饮水机。

电视机能判断无人观看或观众已经睡觉后自动关机的机构。

开启监视器或自动门铃上的应用。

结合摄影机或数码照相机自动记录动物或人的活动等等。

热释电效应同压电效应类似，是指由于温度的变化而引起晶体表面荷电的现象。

热释电传感器是对温度敏感的传感器。

它由陶瓷氧化物或压电晶体元件组成，在元件两个表面做成电极，在传感器监测范围内温度有ΔT的变化时，热释电效应会在两个电极上会产生电荷ΔQ，即在两电极之间产生一微弱的电压ΔV。

由于它的输出阻抗极高，在传感器中有一个场效应管进行阻抗变换。

热释电效应所产生的电荷ΔQ会被空气中的离子所结合而消失，即当环境温度稳定不变时，ΔT=0，则传感器无输出。

当人体进入检测区，因人体温度与环境温度有差别，产生ΔT，则有ΔV输出；若人体进入检测区后不动，则温度没有变化，传感器也没有输出了。

所以这种传感器检测人体或者动物的活动传感。

由实验证明，传感器不加光学透镜(也称菲涅尔透镜)，其检测距离小于2m，而加上光学透镜后，其检测距离可大于7m。

热释电红外线传感器主要是由一种高热电系数的材料，如锆钛酸铅系陶瓷、钽酸锂、硫酸三甘钛等制成尺寸为2*1mm的探测元件。

在每个探测器内装入一个或两个探测元件，并将两个探测元件以反极性串联，以抑制由于自身温度升高而产生的干扰。

由探测元件将探测并接收到的红外辐射转变成微弱的电压信号，经装在探头内的场效应管放大后向外输出。

为了提高探测器的探测灵敏度以增大探测距离，一般在探测器的前方装设一个菲涅尔透镜，该透镜用透明塑料制成，将透镜的上、下两部分各分成若干等份，制成一种具有特殊光学系统的透镜，它和放大电路相配合，可将信号放大70分贝以上，这样就可以测出10~20米范围内人的行动。

人体感说明书应器HC-SR501

人体感说明书应器HC-SR501------------------------------------------------------------------------------------------------人体感说明书应器HC-SR501人体红外传感器(PIR)模块HC-SR501工作原理:人体都有恒定的体温，一般在37度，所以会发出特定波长10UM左右的红外线，被动式红外探头就是靠探测人体发射的10UM左右的红外线而进行工作的。

人体发射的10UM左右的红外线通过菲泥尔滤光片增强后聚集到红外感应源上。

红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能产生报警信号。

热释电效应:当一些晶体受热时，在晶体两端将会产生数量相等而符号相反的电荷。

这种由于热变化而产生的电极化现象称为热释电效应。

菲涅耳透镜:根据菲涅耳原理制成，菲涅耳透镜分为折射式和反射式两种形式，其作用一是聚焦作用，将热释的红外信号折射(反射)在PIR上;二是将检测区内分为若干个明区和暗区，使进入检测区的移动物体能以温度变化的形式在PIR上产生变化热释红外信号，这样PIR就能产生变化电信号。

使热释电人体红外传感器(PIR)灵敏度大大增加。

模块参数:1.工作电压:DC5V至20V2.静态功耗:65微安——————————————————————————————————————------------------------------------------------------------------------------------------------3.电平输出:高3.3V，低0V4.延时时间:可调(0.3秒~18秒)5.封锁时间:0.2秒6.触发方式:L不可重复，H可重复，默认值为H(跳帽选择)7.感应范围:小于120度锥角，7米以内8.工作温度:-15~+70度模块特性:1、这种探头是以探测人体辐射为目标的。

人体红外

人体红外一功能特点：1.全自动感应：当有人进入其感应范围则输入高电平，人离开感应范围则自动延时关闭高电平。

输出低电平。

2.光敏控制(可选）：模块预留有位置，可设置光敏控制，白天或光线强时不感应。

光敏控制为可选功能,出厂时未安装光敏电阻。

如果需要，请另行购买光敏电阻自己安装。

3.两种触发方式：L不可重复，H可重复。

可跳线选择，默认为H。

A.不可重复触发方式：即感应输出高电平后，延时时间一结束，输出将自动从高电平变为低电平。

B.可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围内活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平(感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。

4.具有感应封锁时间(默认设置：0.2秒)：感应模块在每一次感应输出后(高电平变为低电平)，可以紧跟着设置一个封锁时间，在此时间段内感应器不接收任何感应信号。

此功能可以实现(感应输出时间和封锁时间)两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。

5.工作电压范围宽：默认工作电压DC5V至20V6.微功耗：静态电流65微安，特别适合干电池供电的电器产品。

7.输出高电平信号：可方便与各类电路实现对接。

二使用说明：1感应模块通电后有一分钟左右的初始化时间，在此时间模块会间隔地输出0-3次，一分钟后进入待机状态。

2. 应尽量避免灯光等干扰源近距离直射模块表面的透镜，以免引进干扰信号产生误动作；使用环境尽量避免流动的风，风也会对感应器造成干扰。

3. 感应模块采用双元探头，探头的窗口为长方形，双元（A元B元）位于较长方向的两端，当人体从左到右或从右到左走过时,红外光谱到达双元的时间、距离有差值，差值越大，感应越灵敏，当人体从正面走向探头或从上到下或从下到上方向走过时，双元检测不到红外光谱距离的变化，无差值，因此感应不灵敏或不工作；所以安装感应器时应使探头双元的方向与人体活动最多的方向尽量相平行，保证人体经过时先后被探头双元所感应。

人体感说明书应器HC-SR501

人体红外传感器(PIR)模块HC-SR501工作原理：人体都有恒定的体温，一般在37度，所以会发出特定波长10UM左右的红外线，被动式红外探头就是靠探测人体发射的10UM左右的红外线而进行工作的。

人体发射的10UM左右的红外线通过菲泥尔滤光片增强后聚集到红外感应源上。

红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能产生报警信号。

热释电效应：当一些晶体受热时，在晶体两端将会产生数量相等而符号相反的电荷。

这种由于热变化而产生的电极化现象称为热释电效应。

菲涅耳透镜：根据菲涅耳原理制成，菲涅耳透镜分为折射式和反射式两种形式，其作用一是聚焦作用，将热释的红外信号折射（反射）在PIR上；二是将检测区内分为若干个明区和暗区，使进入检测区的移动物体能以温度变化的形式在PIR上产生变化热释红外信号，这样PIR就能产生变化电信号。

使热释电人体红外传感器(PIR)灵敏度大大增加。

模块参数：1.工作电压：DC5V至20V2.静态功耗：65微安3.电平输出：高3.3V，低0V4.延时时间：可调(0.3秒~18秒)5.封锁时间：0.2秒6.触发方式：L不可重复，H可重复，默认值为H(跳帽选择)7.感应范围：小于120度锥角，7米以内8.工作温度：-15~+70度模块特性：1、这种探头是以探测人体辐射为目标的。

所以热释电元件对波长为10UM左右的红外辐射必须非常敏感。

2、为了仅仅对人体的红外辐射敏感，在它的辐射照面通常覆盖有特殊的菲泥尔滤光片，使环境的干扰受到明显的控制作用。

3、被动红外探头，其传感器包含两个互相串联或并联的热释电元。

而且制成的两个电极化方向正好相反，环境背景辐射对两个热释元件几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出。

4、一旦人侵入探测区域内，人体红外辐射通过部分镜面聚焦，并被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同，不能抵消，经信号处理而报警。

完整版HC-SR501人体感应模块

HC-SR501HC-SR501是基于红外线技术的自动控制模块，采用德国原装进口LHI778探头设计，灵敏度高，可靠性强，超低电压工作模式，广泛应用于各类自动感应电器设备，尤其是干电池供电的自动控制产品。

产品型号HC--SR501人体感应模块工作电压范围直流电压4.5-20V静态电流<50uA电平输出高3.3V/低0V触发方式L不可重复触发/H重复触发延时时间0.5-200S(可调)可制作范围零点几秒-几十分钟封锁时间 2.5S(默认)可制作范围零点几秒-几十秒电路板外形尺寸32mm*24mm感应角度<100 度锥角工作温度-15-+70 度感应透镜尺寸直径:23mm(默认)深圳市捷深科技有限公司专业传感器开发与销售1、全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。

2、光敏控制（可选择，出厂时未设）可设置光敏控制，白天或光线强时不感应。

3、温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。

4、两种触发方式：（可跳线选择）a、不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变成低电平；b、可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。

5、具有感应封锁时间(默认设置:2.5S封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。

此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。

(此时间可设置在零点几秒—几十秒钟)。

HC-SR501-人体红外感应模块-热释电-红外传感器要点

HC-SR501 人体红外感应模块1. 简介HC-SR501 人体红外感应模块是一种基于热释电传感器的红外感应模块，可以检测人体或动物的热量并输出电信号。

它广泛应用于安防、智能家居、自动化控制等领域。

2. 热释电传感器热释电传感器是一种能够检测物体热场变化的传感器。

它利用了材料本身的热电效应，将热能转化为电信号，实现对温度、热辐射等物理量的测量。

3. 红外感应原理HC-SR501 模块的红外感应原理基于热释电传感器的工作原理。

当室内有人体等物体经过时，人体会散发出热量，热量会引起模块内置的热释电传感器产生电信号，并通过模块的放大电路、滤波电路、比较电路最终输出数字信号。

4. 主要特点4.1 灵敏度高HC-SR501 模块能够检测到物体的微小热量变化，灵敏度高，能够实现快速、准确地检测人体或动物的运动。

4.2 可调节延时时间和感应距离HC-SR501 模块的延时时间和感应距离均可通过模块上的旋钮进行调节，可以根据实际需求进行灵活设置。

4.3 低功耗设计HC-SR501 模块采用低功耗设计，工作电流仅为 50uA，非常适合应用于电池供电系统。

4.4 两个触发模式可选HC-SR501 模块支持两种触发模式：自动循环触发模式和单次触发模式。

在自动循环触发模式下，模块会每隔一定时间自动检测是否有人体运动；在单次触发模式下，只有当检测到人体运动时才触发输出信号，适用于对电池寿命有要求的应用场合。

5. 技术参数•工作电压：DC 5V - 20V•工作电流：50uA•工作温度：-15℃ ~ +70℃•检测角度：120度锥形•检测距离：3米 ~ 7米可调•输出信号：高电平（3.3V）、低电平（0V）•触发模式：自动循环触发模式、单次触发模式•触发时间：约两秒钟（可调）6. 应用场景•安防系统：可用于入侵检测、区域控制等场合。

•智能家居：可用于自动开关灯、空调等设备，实现便捷、智能化的家居生活。

•自动化控制：可用于自动门、自动售货机、自动洗手间等领域。

hc-sr501人体红外感应模块热释电红外传感器

产品描述:D-SUN PIR 人体红外感应模块是基于红外线技术的自动控制产品。

灵敏度高、可靠性强、超低功耗，超低电压工作模式。

广泛应用于各类自动感应电器设备,尤其是干电池供电的自动控制产品.电气参数功能特点:1、全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。

2、光敏控制(可选）：模块预留有位置，可设置光敏控制，白天或光线强时不感应。

光敏控制为可选功能,出厂时未安装光敏电阻。

如果需要，请另行购买光敏电阻自己安装。

光敏电阻请拍这里：&id=&3、温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。

4、两种触发方式：（可跳线选择）a、不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变成低电平；b、可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。

5、具有感应封锁时间(默认设置:封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。

此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。

(此时间可设置在零点几秒—几十秒钟)。

6、工作电压范围宽：默认工作电压~30V。

7、微功耗:静态电流<50微安，特别适合干电池供电的自动控制产品。

8、输出高电平信号：可方便与各类电路实现对接。

外形尺寸与调节注：调节距离电位器顺时针旋转，感应距离增大（约7米），反之，感应距离减小（约3米）。

调节延时电位器顺时针旋转，感应延时加长（约300S），反之，感应延时减短（约5S）。

HC-SR501普通型人体红外感应模块

••6543653654365(⊙o⊙) (363636536363564365465346536536535356436563563656)•HC-SR501 普通型人体红外感应模块热释电红外传感器提供电子资料技术参数：1.工作电压：DC5V至20V2.静态功耗：65微安3.电平输出：高3.3V，低0V4.延时时间：可调(0.3秒~18秒)5.封锁时间：0.2秒6.触发方式：L不可重复，H可重复，默认值为H7.感应围：小于120度锥角，7米以8.工作温度：-15~+70度9.PCB外形尺寸：32*24mm，螺丝孔距28mm，螺丝孔径2mm，感应透镜尺寸：(直径)：23mm(默认)功能特点：1.全自动感应：当有人进as入其感应围则输入高电平，人离开感应围则自动延时关闭高电平。

输出低电平。

2.光敏控制(可选）：模块预留有位置，可设置光敏控制，白天或光线强时不感应。

光敏控制为可选功能,出厂时未安装光敏电阻。

如果需要，请另行购买光敏电阻自己安装。

光敏电阻请拍这里：item.taobao./auction/item_detail.htm?item_num_id=84428 227893.两种触发方式：L不可重复，H可重复。

可跳线选择，默认为H。

A.不可重复触发方式：即c感应输出高电平后，延时时间一结束，输出将自动从高电平变为低电平。

B.可重复触发方式：即感应输出高电平后，在延时时间段，如果有人体在其感应围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平(感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。

4.具有感应封锁时间(默认设置：0.2秒)：感应模块在每一次感应输出后(高电平变为低电平)，可以紧跟着设置一个封锁时间，在此时间段感应器不接收任何感应信号。

此功能可以实现(感应输出时间和封锁时间)两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。

人体感说明书应器HC-SR501

人体红外传感器(PIR)模块HC-SR501工作原理：人体都有恒定的体温，一般在37度，所以会发出特定波长10UM左右的红外线，被动式红外探头就是靠探测人体发射的10UM左右的红外线而进行工作的。

人体发射的10UM左右的红外线通过菲泥尔滤光片增强后聚集到红外感应源上。

红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能产生报警信号。

热释电效应：当一些晶体受热时，在晶体两端将会产生数量相等而符号相反的电荷。

这种由于热变化而产生的电极化现象称为热释电效应。

菲涅耳透镜：根据菲涅耳原理制成，菲涅耳透镜分为折射式和反射式两种形式，其作用一是聚焦作用，将热释的红外信号折射（反射）在PIR上；二是将检测区内分为若干个明区和暗区，使进入检测区的移动物体能以温度变化的形式在PIR上产生变化热释红外信号，这样PIR就能产生变化电信号。

使热释电人体红外传感器(PIR)灵敏度大大增加。

模块参数：1.工作电压：DC5V至20V2.静态功耗：65微安3.电平输出：高3.3V，低0V4.延时时间：可调(0.3秒~18秒)5.封锁时间：0.2秒6.触发方式：L不可重复，H可重复，默认值为H(跳帽选择)7.感应范围：小于120度锥角，7米以内8.工作温度：-15~+70度模块特性：1、这种探头是以探测人体辐射为目标的。

所以热释电元件对波长为10UM左右的红外辐射必须非常敏感。

2、为了仅仅对人体的红外辐射敏感，在它的辐射照面通常覆盖有特殊的菲泥尔滤光片，使环境的干扰受到明显的控制作用。

3、被动红外探头，其传感器包含两个互相串联或并联的热释电元。

而且制成的两个电极化方向正好相反，环境背景辐射对两个热释元件几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出。

4、一旦人侵入探测区域内，人体红外辐射通过部分镜面聚焦，并被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同，不能抵消，经信号处理而报警。

HC-SR501人体红外感应模块说明书

深圳市创联发科技有限公司HR-SR501人体红外感应模块HR-SR501是基于红外线技术的自动控制模块，采用德国原装进口LHI778探头设计，灵敏度高，可靠性强，超低电压工作模式，广泛应用于各类自动感应电器设备，尤其是干电池供电的自动控制产品。

电气参数产品型号HR-SR501人体感应模块工作电压范围直流电压4.5-20V静态电流<50uA电平输出高3.3 V /低0V触发方式L不可重复触发/H重复触发(默认重复触发)延时时间5-200S(可调)可制作范围零点几秒-几十分钟功能特点:1、全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。

2、光敏控制（可选择，出厂时未设）可设置光敏控制，白天或光线强时不感应。

3、温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。

4、两种触发方式：（可跳线选择）a、不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变成低电平；b、可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。

5、具有感应封锁时间(默认设置:2.5S封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。

此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。

(此时间可设置在零点几秒—几十秒钟)。

6、工作电压范围宽：默认工作电压DC4.5V-20V。

7、微功耗:静态电流<50微安，特别适合干电池供电的自动控制产品。

8、输出高电平信号：可方便与各类电路实现对接。

人体感应模块

完美版HC-SR501是基于红外线技术的自动控制模块，采用德国原装进口LHI778探头设计，灵敏度高，可靠性强，超低电压工作模式，广泛应用于各类自动感应电器设备，尤其是干电池供电的自动控制产品。

�6�7电气参数产品型号HC--SR501人体感应模块直流电压4.5-20V工作电压范围静态电流<50uA电平输出高3.3 V /低0V触发方式L不可重复触发/H重复触发(默认重复触发)延时时间0.5-200S(可调)可制作范围零点几秒-几十分钟封锁时间 2.5S(默认)可制作范围零点几秒-几十秒电路板外形尺寸32mm*24mm感应角度<100度锥角工作温度-15-+70度感应透镜尺寸直径:23mm(默认)�6�7功能特点:1、全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。

2、光敏控制（可选择，出厂时未设）可设置光敏控制，白天或光线强时不感应。

3、温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。

4、两种触发方式：（可跳线选择）a、不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变成低电平；b、可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。

5、具有感应封锁时间(默认设置:2.5S封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。

此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。

(此时间可设置在零点几秒—几十秒钟)。

完整word版hcsr501人体红外感应模块说明书

深圳市创联发科技有限公司HR-SR501人体红外感应模块HR-SR501采用德国原装进口是基于红外线技术的自动控制模块，LHI778探头设计，灵敏度高，可靠性强，超低电压工作模式，广泛应用于各尤其是干电池供电的自动控制产品。

类自动感应电器设备，?电气参数功能特点:1、全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。

2、光敏控制（可选择，出厂时未设）可设置光敏控制，白天或光线强时不感应。

3、温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。

4、两种触发方式：（可跳线选择）a、不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变成低电平；b、可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。

5、具有感应封锁时间(默认设置:2.5S封锁时间)：感应模块在每一次感应输出后（高电平变．成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。

此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。

(此时间可设置在零点几秒—几十秒钟)。

6、工作电压范围宽：默认工作电压DC4.5V-20V。

7、微功耗:静态电流<50微安，特别适合干电池供电的自动控制产品。

8、输出高电平信号：可方便与各类电路实现对接。

使用说明:1.感应模块通电后有一分钟左右的初始化时间，在此期间模块会间隔地输出0-3次，一分钟后进入待机状态。

2.应尽量避免灯光等干扰源近距离直射模块表面的透镜，以免引进干扰信号产生误动作；使用环境尽量避免流动的风，风也会对感应器造成干扰。
