架空输电线路设计复习
输电线路施工复习题

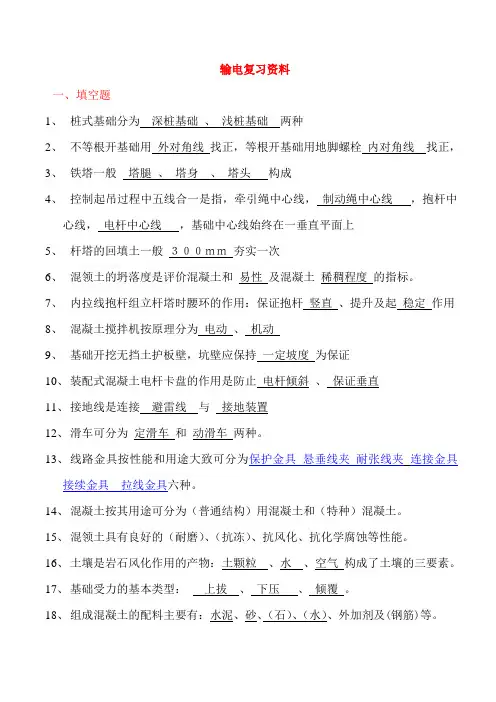

输电复习资料一、填空题1、桩式基础分为深桩基础、浅桩基础两种2、不等根开基础用外对角线找正，等根开基础用地脚螺栓内对角线找正，3、铁塔一般塔腿、塔身、塔头构成4、控制起吊过程中五线合一是指，牵引绳中心线，制动绳中心线，抱杆中心线，电杆中心线，基础中心线始终在一垂直平面上5、杆塔的回填土一般３００ｍｍ夯实一次6、混领土的坍落度是评价混凝土和易性及混凝土稀稠程度的指标。
7、内拉线抱杆组立杆塔时腰环的作用：保证抱杆竖直、提升及起稳定作用8、混凝土搅拌机按原理分为电动、机动9、基础开挖无挡土护板壁，坑壁应保持一定坡度为保证10、装配式混凝土电杆卡盘的作用是防止电杆倾斜、保证垂直11、接地线是连接避雷线与接地装置12、滑车可分为定滑车和动滑车两种。
13、线路金具按性能和用途大致可分为保护金具悬垂线夹耐张线夹连接金具接续金具拉线金具六种。
14、混凝土按其用途可分为（普通结构）用混凝土和（特种）混凝土。
15、混领土具有良好的（耐磨）、（抗冻）、抗风化、抗化学腐蚀等性能。
16、土壤是岩石风化作用的产物：土颗粒、水、空气构成了土壤的三要素。
17、基础受力的基本类型：上拔、下压、倾覆。
18、组成混凝土的配料主要有：水泥、砂、（石）、（水）、外加剂及(钢筋)等。
19、使用沉井技术有三种挖土方法：一和是用井点排水、沉井内挖土，第二种方法是井内排水挖土法，第三种方法是不排水挖土施工法。
20、钢筋混凝土电杆的基础是指：底盘、接线盘、卡盘，即所谓“三盘”。
21、混凝土杆基础分为单杆和双杆两类。
22、基坑操平主要工具为水准仪和水准尺，也可以用经纬仪和塔尺代替。
23、双重绕捻的钢丝绳，按钢丝和股的绕捻方向不同又可分为顺绕、交绕和混绕三种。
24、混凝土按其用途可分为普通结构用混凝土和特种混凝土25、现场浇制混凝土基础有两种，钢筋混凝土基础和素混凝土基础26、常用的整立方法有三种，倒落式抱杆整立，固定式抱杆整立，机械化整立27、输电线路施工图有（部分总体）（导线部分）（杆塔部分）基础部分绝缘子、金具部分（接地部分）。
输电线路基础知识培训讲义
桩式基础：适用于输电线路跨越江河或经过湖泊、沼泽地等软弱土质（淤泥、淤砂）地区时。这种土质通常在不太深处有较厚的坚实土层，且地下水位较高，施工时排水困难。桩式基础的桩尖部均埋置于原状土中，基础受力后变形小、抗压抗拔抗倾覆的能力强，且节约土石方。 从埋设深度将桩式基础分为：浅桩基础、深桩基础。 按施工方式不同分为：打入桩式、爆扩桩式、机扩桩式、钻孔灌注桩式基础。
直流输电线路的绝缘配合设计 直流输电线路的绝缘配合设计就是要解决线路杆塔和档距中央各种可能的间隙放电，包括导线对杆塔、导线对避雷线、导线对地、以及不同极导线之间的绝缘选择和相互配合，其具体内容是：针对不同工程和大气条件等选择绝缘子型式和确定绝缘子串片数、确定塔头空气间隙、极导线间距等，以满足直流输电线路合理的绝缘水平。
掏挖式基础：属于现浇基础，又称原状土模基础。在500KV平-武线中推广应用，经济效益明显。掏挖式基础系将柱的钢筋骨架用混凝土直接浇入人工掏挖成形的土胎模内。掏挖式基础与普通大开挖基础相比，土质结构未被破坏，可充分发挥原状土的承载能力，同样荷载条件下，基础可减小尺寸，这样一来，土石方量大量减少，节约钢材、混凝土和模板；施工中没有支模、撤模及回填土等工序，简化了施工，掏挖式基础示示意图如图2-4所示。
主角钢插入式基础 地脚螺栓式基础 金属预制基础 灌注桩基础
基础是杆塔的地下部分，基础的类型如下：
基 础
预制基础
现浇基础
桩式基础
金属基础
电杆基础：电杆的基础通常称为三盘，底盘、卡盘、拉盘。
基本特点：采用钢筋混凝土或天然石材制作而成，石材三盘宜选用抗压强度高、吸水率小、抗冻及耐磨性好的岩石，基础三盘示意图如图2-1所示。
1 .直流输电线路基本类型
01
直流架空线路与交流架空线路相比，在机械结构的设计和计算方面，并没有显著差别。但在电气方面，则具有许多不同的特点，需要进行专门研究。对于特高压直流输电线路的建设，尤其需要重视以下三个方面的研究：
架空输电线路复习资料
考试题型：填空，解答，名词解释，论述，计算。
第一章
一、架空输电线路：由导线（避雷线）利用绝缘子（或绝缘子串）和线路金具悬 挂或支撑固定在杆塔上的电力线路，它是电力系统的主要组成成分之一。 二、架空输电线路的作用：①输送电能。②使电力系统联网。 三、线路电压等级分类（KV） ： 高压 超高压 特高压 35、66、110、154、220 330、500、750、 800、1000 四、架空输电线路俺输送电流的性质可分为交流线路和直流线路 五、什么时候采用电缆线路？ 答：在城区，线路走廊拥挤的地段，对环境保护有特殊要求的地区，或跨越大的 水域(如江、湖、海等)不能采用架空线路时采用电缆线路。
第五章
一、导线振动的的三种形式与特点？ 二、防震锤设计过程 ① 型号选择（查表） ② 确定安装个数（查表） ③ 安装距离计算（计算）
max
2
=
D 0.4V min
9.81 max
g
max
min
1
2
min 2 2
max
=
D 0.4V max
9.81 min
g
1
第一个防震锤的安装距离 b=
o
P p
J
= 0.625 F V n
gA l h （ g ）
4
2
d
G
d
gAlv （ g 1 ）
G
j
—绝缘子串自重
5
架空输电线路复习笔记
五、 ，解决办法？
1
答：①调整杆塔位置和高度 ②换塔 ③加重锤 六、⑴导线在塔头上的布置形式分为三类：水平排列、垂直排列、三角形排列。 ⑵导线的线间距离 P—170、间隔棒安装位置中的几个档距（自己看书）P—135
(完整版)架空输电线路设计考试重点
第一章架空输电线路基本知识1、输电线路的任务是输送电能，并联络各发电厂、变电站使之并列运行，实现电力系统联网。
2、输电线路的分类：输电线路按电压等级分为高压、超高压、特高压线路；按架设方式分为架空线路和电缆线路；按输送电流的性质分为交流线路和直流线路；按杆塔上的回路数目分为单回路、双回路和多回路线路；按相导线之间的距离分为常规型和紧凑型线路。
3、架空输电线路的组成：架空输电线路主要有导线、地线、绝缘子（串）、线路金具、杆塔和拉线、基础以及接地装置等部分组成。
4、架空线结构及规格：输电线路用架空线基本都由多股圆线同心绞合而成；在现行国家标准中，导线用型号、规格号、绞合结构及本标准号表示。
型号第一个字母均用J，表示同心绞合；例如JG1A-40-19表示19根A级镀层普通强度镀锌钢线绞制成的镀锌钢绞线，相当于40mm²硬铝线的导电性；JL/G1B-500-45/7表示由45根硬铝线和7根B级镀层普通强度镀锌钢线绞制成的钢芯铝绞线，硬铝线的截面积为500mm².5、导线的接截面选择：导线的截面选择应从其电气性能和经济性能两个方面考虑，保证安全经济地输送电能。
一般先按经济电流密度初选导线截面，再按允许电压损失、发热、电晕等条件校验。
大跨越的导线截面宜按允许载流量选择，并应通过技术经济比较确定。
6、地线架设及选择：输电线路是否架设地线，应根据线路电压等级、负荷性质和系统运行方式，并结合当地已有线路的运行经验、地区雷电活动的强弱、地形地貌特点及土壤电阻率高低等来决定。
110kv输电线路宜全线架设地线，在平均雷暴日不超过15日或运行经验证明雷电活动轻微的地区可不架设地线。
无地线的输电线路宜在变电站或发电厂的进线段架设1～2km的地线。
在平均雷暴日超过15日的地区的哦220～330kv输电线路应沿全线架设地线，山区宜采用双地线。
500kv输电线路应沿全线架设双地线。
7、导线的排列方式：单回路的导线常呈三角形、上字形和水平排列，双回路有伞形、倒伞形、六角形和双三角形排列，在特殊地段还有垂直排列、斜三角形排列等。
(完整版)架空输电线路设计(研究生)
建筑工程学院土木系 孔伟
第一章 架空输电线路基本知识
第一节 概述
一、输电线路的任务
发电厂、输电线路、升降压变电站以及 配电设备和用电设备构成电力系统
输电线路的任务就是输送电能，并联络各 发电厂、变电所使之并列运行，实现电力 系统联网
电网分布
国内电网目前主要分为南方电网公司和国家电网公司 南网公司包含：广东、广西、云南、贵州、海南5省； 其余省份为国家电网管辖
在国家标准GB/T 1179－1999中， JL/GIB-630-45/7、JL/G2B-630-45/7 、 JL/G3A-630-45/7， 1、2、3分别表示普通强度、高强、特高强， A、B表示镀层厚度普通和加厚。
JGIB-40-19
碳纤维复合导线是目前全世界电力输变电系统理想的 取代传统的钢芯铝铰导线、铝包钢导线、铝合金导线及 进口导线的新产品，ACCC碳纤维复合导线与传统导线 相比具有重量轻、强度大、低线损、弛度小、耐高温、 耐腐蚀、与环境亲和等优点，实现了电力传输的节能、 环保与安全。
电力系统构成
变电所 （substation）
电力系统中对电能的电压和电流 进行变换、集中和分配的场所。
• 作用：变换电压，集 中、分配、控制电力 流向及调整电压
• 枢纽变电所 • 地区变电所 • 用户变电所
二、电力线路的分类
输电线路 由发电厂向电力负荷中心输送电 能的线路以及电力系统之间的联络线路称 为输（送）电线路。
R—单位长度导线电阻，/m；
X0—单位长度线路电抗，/m，可取 0.410−3/m；
tg一负荷功率因数角的正切。
3、按导线允许电流校验
Im
WR WF WS Rt
WR 单位长度导线的辐射散 热功率 WF 单位长度导线的对流散 热功率 WS 单位长度导线的日照吸 热功率

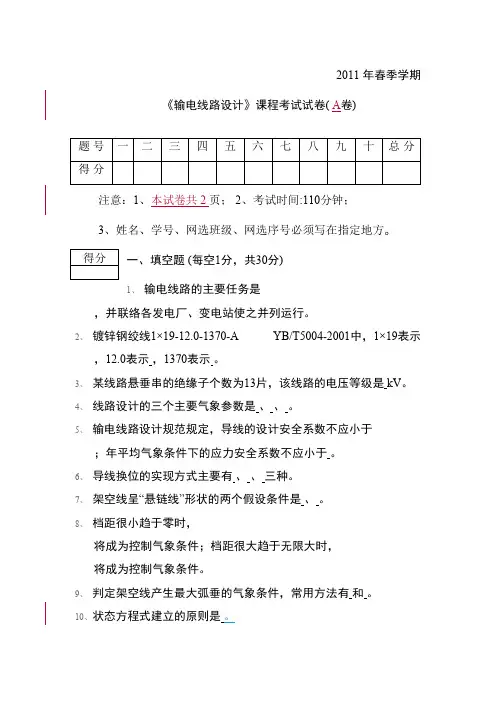

(完整版)架空输电线路设计试卷
2011 年春季学期《输电线路设计》课程考试试卷( A 卷)注意：1、本试卷共 2 页； 2、考试时间:110分钟；3、姓名、学号、网选班级、网选序号必须写在指定地方。
一、填空题 (每空1分，共30分)1、输电线路的主要任务是，并联络各发电厂、变电站使之并列运行。
2、镀锌钢绞线1×19-12.0-1370-A YB/T5004-2001中，1×19表示，12.0表示 ，1370表示 。
3、某线路悬垂串的绝缘子个数为13片，该线路的电压等级是 kV 。
4、线路设计的三个主要气象参数是 、 、 。
5、输电线路设计规范规定，导线的设计安全系数不应小于；年平均气象条件下的应力安全系数不应小于 。
6、导线换位的实现方式主要有 、 、 三种。
7、架空线呈“悬链线”形状的两个假设条件是 、 。
8、档距很小趋于零时，将成为控制气象条件；档距很大趋于无限大时， 将成为控制气象条件。
9、判定架空线产生最大弧垂的气象条件，常用方法有 和 。
10、状态方程式建立的原则是 。
题 号一二三四五六七八九十总 分得 分得分11、已知某档档距为498 m，高差为40m，相同条件下等高悬点架空线的悬挂曲线长度L h=0=500m，则该档架空线悬挂曲线长度为______________ m。
12、孤立档的最大弧垂位于相当梁上剪力的地方，最低点位于相当梁上剪力的地方。
13、排定直线杆塔位置时需使用____________________模板，校验直线杆塔上拔时需使用_____________________模板。
14、在杆塔定位校验中，摇摆角临界曲线的临界条件是_____________；悬点应力临界曲线的临界条件是_________________；悬垂角临界曲线的临界条件是________________。
15、发生最大弧垂的可能气象条件是_______ _________或______________。
二、判断题(每题2分,共10分)1、架空线上任意两点的垂向应力差等于比载与相应高差的乘积。
线路设计答案
第一章架空输电线路基本知识1、输电线路的任务是输送电能，并联络各发电厂、变电站使之并列运行，实现电力系统联网。
2、输电线路按电压等级分为高压、超高压、特高压线路；按架设方式分为架空线路和电缆线路；按输送电流的性质分为交流线路和直流线路；按杆塔上的回路数目分为单回路、双回路和多回路线路；按相导线之间的距离分为常规型和紧凑型线路。
3、架空输电线路主要有导线、地线、绝缘子（串）、线路金具、杆塔和拉线、基础以及接地装置等部分组成。
4、输电线路用架空线基本都由多股圆线同心绞合而成；在现行国家标准中，导线用型号、规格号、绞合结构及本标准号表示。
型号第一个字母均用J，表示同心绞合；例如JG1A-40-19表示19根A级镀层普通强度镀锌钢线绞制成的镀锌钢绞线，相当于40mm²硬铝线的导电性；JL/G1B-500-45/7表示由45根硬铝线和7根B级镀层普通强度镀锌钢线绞制成的钢芯铝绞线，硬铝线的截面积为500mm².5、导线的截面选择：导线的截面选择应从其电气性能和经济性能两个方面考虑，保证安全经济地输送电能。
一般先按经济电流密度初选导线截面，再按允许电压损失、发热、电晕等条件校验。
大跨越的导线截面宜按允许载流量选择，并应通过技术经济比较确定。
6、地线架设及选择：110kv输电线路宜全线架设地线，在平均雷暴日不超过15日或运行经验证明雷电活动轻微的地区可不架设地线。
无地线的输电线路宜在变电站或发电厂的进线段架设1～2km的地线。
在平均雷暴日超过15日的地区的哦220～330kv输电线路应沿全线架设地线，山区宜采用双地线。
500kv输电线路应沿全线架设双地线。
7、导线的排列方式：单回路的导线常呈三角形、上字形和水平排列，双回路有伞形、倒伞形、六角形和双三角形排列，在特殊地段还有垂直排列、斜三角形排列等。
8、导线的换位方法：直线杆塔换位、耐张杆塔换位和悬空换位。
9、绝缘子片数公式：n≥a·Un/h 绝缘子联数确定公式：N≥G/[Tj]第二章设计用气象条件1、主要气象参数对线路的影响：风作用于架空线上形成风压，产生水平方向上的荷载，风荷载使架空线的应力增大，杆塔产生附加弯矩，会引起断线、倒杆事故。
输电线路结构与基础复习题资料
《输电线路结构与基础》复习思考题一、单项选择题单项选择题答案 110KV 电压等级的导线对地面的最小垂直距离不应小于 （ ） A ．5m B ．6m C ．7mD ．8mA按规程规定，导线悬挂点应力可较最低点应力高（ ） A ．5％ B ．8％ C ．10％D ．15％C当导线的应力增大时，下列哪种情况正确（ ） A ．弧垂增大 B ．弧垂变小 C ．档距变小D ．档距增大B当邻档断线校验本档导线对跨越物的距离时,计算用气象条件是（ ） A ．雷过电压,无风 B ．最高气温, 无风 C ．覆冰,无风D ．年平均气温,无风A导线上任一点的水平应力与导线最低的应力之间相比（ ） A ．相等 B ．大于 C ．小于D ．无法判定A导线振动时产生最大半波长的气象条件是（ ） A ．最大风速 B ．最低气温 C ．最高气温D ．年平均气温B对导线悬挂点应力进行校验时，应选用（ ） A ．最大应力气象条件 B ．最大风速气象条件 C ．覆冰气象条件D ．最低气温气象条件A对已知的下列比载中，在制作模板曲线时应采用（ ） A ．6g B ．2g C ．4gD ．3gD计算传递给杆塔的水平荷载，在有冰时应采用下列哪个公式（ ） A ．4h P=g S l B ．5h P=g S l C ．6h P=g S lD ．1h P=g S lB计算导线及避雷线的风荷载时,所使用的档距为（ ） A ．水平档距 B ．垂直档距 C ．标准档距D ．代表档距A计算断线张力时，认为剩余几档后导线的张力衰减很小（ ） A ．剩余二档 B ．剩余三档 C ．剩余四档D ．剩余五档D计算断线张力时的衰减系数取值为（ ） A ．1α< B ．1α>C ． 1α=D ．无法判定A计算杆塔受到的上拔力时，所使用的档距为（ ） A ．标准档距 B ．垂直档距 C ．水平档距D ．计算档距B计算用(组合)气象条件的确定,主要是考虑（ ） A ．计算方便 B ．自然气象规律 C ．适合线路结构D ．综合因素分析D进行导线风偏校验时，应选用的气象条件是（ ） A ．最低气温 B ．最大风速 C ．最高气温D ．年平均气温B进行杆塔倒拔校验时,应选择耐张段内 （ ） A ．处于高处的杆塔 B ．处于低处的杆塔 C ．水平档距小的杆塔D ．耐张杆塔B连续档的代表档距是指 （ ） A ．计算杆塔荷载的等值档距 B ．判别控制条件的判据 C ．连续档的平均档距D ．把连续档换算成等值孤立档的等值档距D设A 拦有效临界档距为CAB 180m l =,则（ ）A ．A 条件不是控制条件B ．当>180m l时,A 条件是控制条件C ．A 条件恒是控制条件D ．当180m l ≤时,A 条件是控制条件D悬挂点等高时，计算导线任一点的应力公式为（ ） A ． 0X fg σσ=+ B ． 0X X f g σσ=+C ．0X L g σσ=+D ．0x X L g σσ=+A引起导线可能振动的最小风速值是（ ） A ．0.5 m/S B ．3.m/S C ．5m/SD ．10m/SA 引起导线线长变化的主要因素是（ ） A ．应力与比载B ．应力与档距C ．应力与温度D ．档距与温度C用于排列杆塔位置所制作的曲线称为（ ） A ．安装曲线 B ．模板曲线 C ．应力弧垂曲线D ．机械特性曲线B用于校验杆塔塔头间隙的气象条件一定包括有（ ） A ．年平均气温 B ．最高气温 C ．最低气温D ．外过电压D与杆塔的经济呼称高相对应的档距称为（ ） A ．代表档距 B ．临界档距 C ．标准档距D ．控制档距C在计算出的全部临界档距中,有效临界档距最多不会超过（ ） A ．1个 B ．2个 C ．3个D ．4个C在计算作用于杆塔上的垂直荷载时，应采用下列哪种比载（ ） A ．2g B ．3g C ．4gD ．6gB在计算作用于杆塔上的水平荷载时，应采用下列哪种比载（ ） A ．1g B ．2g C ．3gD ．4gD在连续档导线力学近似计算时假设（ ）A ．各档档距大小相同B ．悬垂绝缘子串的水平偏移为零C ．导线荷载均匀分布D ．气象条件变化后各档导线应力仍相等D在年平均气温气象条件下，导线所承受的比载是（ ） A ．1g B ．4g C ．5gD ．7gA在判断导线的控制条件时,所使用的档距是（ ） A ．控制档距 B ．临界档距 C ．允许档距D ．代表档距B 在外过电压气象条件下，导线所承受的比载是（ ） A ．1g B ．3gC ．4gD ．5gA在无冰时传递给杆塔水平荷载的计算式为 （ ） A ．4h P g S l = B ．5h Pg S l =C ．1h P g S l =D ．7h P g S l =A在下列档距中,哪一种档距随气象条件变化而变化 （ ） A ．水平档距 B ．垂直档距 C ．代表档距D ．计算档距B在下列哪种计算结果下存在有效临界档距（ ） A ．临界档距为任一实数 B ．临界档距等于零 C ．临界档距小于零D ．临界档距为虚数A在最高气温气象条件下，导线所承受的比载是（ ） A ．1gB ．4gAC ．6gC ．6g在较小的代表档距耐张段,其最大应力可能条件是 A.年平均气温气象条件 B.最低气温气象条件 C.覆冰气象条件D.最大风速气象条件B在下列气象条件中,使导线产生最大弧垂的可能气象条件为 A.覆冰 B.最低气温 C.最高气温D.A 或CD用于架设导线所制作的曲线称为 A.模板曲线 B.安装曲线 C.应力弧垂曲线D.机械特性曲线B.在进行连续档的导线应力计算时, 应采用的档距是 A.标准档距 B.临界档距 C.代表档距 D.控制档距 C在下列的比载中,哪一个是用于代表外过电压气象条件的比载 A.1g B.3g C.6gD.7gA在下列比载中，哪一个表示导线无冰有风时的综合比载（ ）。
架空输电线路设计复习
架空输电线路的基本构成
杆塔
导线
杆塔是架空输电线路的主要支撑结构，要求 具备一定的强度和稳定性，根据不同的高度 和跨度要求进行设计。
导线是架空输电线路的主要传输介质，一般 采用具有较高导电性能的铜、铝等金属导线 。
绝缘子
金具
绝缘子是用于支撑和绝缘导线的部件，一般 采用陶瓷、玻璃等绝缘材料制成。
金具是指连接和固定导线、绝缘子等部件的 金属件，一般采用铝合金、铜等金属材料制 成。
架空输电线路的防雷与接地设计
防雷设计
根据当地雷电活动情况、线路电压等级等因素，进行防雷设 计，如安装避雷线、避雷器等。
接地设计
为了保障人身安全和设备正常运行，架空输电线路需要有良 好的接地装置。接地装置的设计需要考虑土壤电阻率、接地 电阻值等参数。
04
架空输电线路设计规范与标准
国家电网公司输电线路设计规范
性。
THANKS
02
架空输电线路设计基础
架空输电线路的电气设计
确定电力系统的基本参数
包括电压等级、功率因数、最大输送功率等。
计算电流和电压
根据负荷电流和电压等级，计算出线路的电流和电压。
选择导线型号
根据电流和电压计算结果，选择合适的导线型号。
架空输电线路的结构设计
确定线路路径
根据地形地貌、城市规划等因 素，选择合理的线路路径。
《架空输电线路设计复习》
xx年xx月xx日
contents
目录
• 架空输电线路概述 • 架空输电线路设计基础 • 架空输电线路设计实践 • 架空输电线路设计规范与标准 • 架空输电线路设计软件与应用
01
架空输电线路概述
架空输电线路的定义与特点
电力工程设计手册20 架空输电线路设计
电力工程设计手册20 架空输电线路设计随着社会的不断发展，电力工程在各个领域中起着至关重要的作用。
在电力系统中，架空输电线路是一种常见的输电方式，具有输电量大、建设周期短、运行成本低等优点。
架空输电线路的设计尤为重要。
本文将从架空输电线路设计的相关原理、要点和注意事项等方面展开讨论。
一、架空输电线路设计的原理1. 架空输电线路的作用架空输电线路是传送电能的重要工具，通过架设在电力塔上的导线来传输电能。
它起着将发电厂产生的电能传送至各个用电单位的作用，是电力系统中不可或缺的一部分。
2. 架空输电线路的基本原理架空输电线路的设计原理是利用电场的作用，通过导线上的电荷流动来传输电能。
在输电线路中，电流是通过导线上的电荷流动来传输的，而电压是通过电场来传输的。
在架空输电线路的设计中，需要考虑导线的材质、截面积等因素，以及电压的平衡和稳定等问题。
二、架空输电线路设计的要点1. 导线的选择在架空输电线路设计中，导线的选择至关重要。
首先需要考虑的是导线的材质，常见的有铝合金、钢芯铝、铜等，不同材质的导线在输电能力、价格等方面有差异，需要根据具体情况进行选择。
其次是导线的截面积，截面积越大，导线的输电能力越大，但成本也更高，需要综合考虑。
2. 支持结构的设计架空输电线路需要固定在电力塔上，因此支持结构的设计也是极为重要的。
支持结构需要考虑承载能力、稳定性等因素，以确保输电线路的安全和稳定运行。
3. 绝缘设计由于架空输电线路需要跨越大片区域，因此在设计中需要考虑绝缘问题，以防止因树木、建筑物等外界因素导致的短路、断电等问题。
因此绝缘设计也是架空输电线路设计中不可缺少的一环。
三、架空输电线路设计的注意事项1. 环境因素的考虑在架空输电线路的设计中，需要充分考虑当地的环境因素，如气候、地形、自然灾害等，以确保输电线路能够在各种复杂条件下稳定运行。
2. 安全性的保障架空输电线路设计需要充分考虑安全性问题，包括设计的稳定性、可靠性等方面，以确保输电线路能够长期稳定运行，不会对周围环境和人员造成危害。
《架空输电线路设计讲座》1-3章
锌层的钢绞线标记为：17−6.0−1370−A−YB/T 5004−2001。
③《铝绞线、钢芯铝铰线的规格和性能GB1179-83》： 由材料、结构和标称载流面积三部分组成。材料和结构以汉语拼音的 第一个字母大写表示，载流面积以平方毫米数表示。 LGJ-300/50 GB1179-83标称截面铝300mm2、钢50mm2的钢芯铝铰线； LJ-120 GB1179-83 标称截面为120mm2的铝绞线； 铝钢截面比 2、钢25mm2的防腐型钢芯铝 LGJF-150/25 GB1179-83 标称截面铝 150mm 材料和结构以汉语拼音的第一个字母大写 绞线。 《铝合金绞线、钢芯铝合金绞线GB9329−88》：
（1）悬垂线夹 悬垂线夹根据可转动点位置不同，分为如下图示中心回 转型（a）、提包型(b)、上扛型(c)三类 。
（2）耐张线夹 常用的耐张线夹有螺栓型、压接型和螺旋型几种，如 下图所示：
（3）接续金具 电线的制造长度是有限的，架线时需要用接续金具连接 起来。 常用的接续金具是压接管和跳线线夹，架空线的修补管 也归于此类。
高海拔地区的 高杆塔：对于全高超过 40m 有地线的杆塔，高度每增 海拔高度，km 绝缘子数量
耐张串的受力特点：耐张串除承受垂直线路方向的荷载外， 主要承受正常和断线情况下顺线路方向的不平衡张力。
耐张串的片数：110～330kV多一片，500kV多二片。但悬 垂串的绝缘子数量已超过表1-9的规定值时，耐张串绝缘子的数 量可不再增加。
(2)最大使用荷载 ：在常年、断线、断联情况下，绝缘子的相应最大
使用荷载[TJ]，可按下式计算： 绝缘子的额定机电破坏负荷
TJ [TJ ] k
绝缘子的机械强度安全系数
（3）联数
① 机械强度不足时，怎么办？ 换用大吨位绝缘子。
2013年《架空输电线路》考试全要点
一、填空题1、输电线路任务是输送电能，电力系统联网。
2、小高差（1.0/≤l h ）档距采用平抛物线公式，大高差（25.0/1.0≤≤l h ）档距采用斜抛物线公式，其他采用悬链线公式3、目前我国输电线路的电压等级有35kV 、66kV 、110kV 、（154kV ）、220kV 、330kV 、500kV 、750kV 、1000kV 。
4、规程规定导线设计安全系数不应小于2.5，悬挂点设计安全系数不应小于2.25，地线安全系数应该大于导线安全系数，年均气象（耐 气象）下的安全系数不应小于4.0。
校验稀有风速和稀有覆冰气象时，导线应力不大于综合拉断力的60%，悬挂点的应力不大于综合拉断力的66%，地线的安全系数宜大于导线的设计安全系数。
5、等高悬点架空线的线长微小变化会引起弧垂和应力很大变化。
6、地线架设的一般规定：输电线路是否架设地线，应根据线路电压等级、负荷性质和系统运行方式，并结合当地已有线路的运行经验、地区雷电活动的强弱、地形地貌特点及土壤电阻率高低等来决定。
在计算耐雷水平后，通过技术经济比较，采用合理的防雷方式。
7、保护金具：1）保护架空线的防振锤、阻尼线、护线条，2）保持导线间距的间隔棒，3）电气保护的屏蔽金具（均压环、屏蔽环），4）重锤等8、相对弧垂最低点而言，架空线平均高度位于档距中央向上fm/3处。
9、 架空线平均应力公式是3cos 0mcp f γβσσ+=，公式中βσcos 0项为档距中央的应力，3mf γ可以看成距离档距中央高差引起的应力。
架空线的平均应力实际上就是架空线平均高度处的应力。
10、最大弧垂判定方法有临界温度判定法，临界比载判定法。
11、架空线的初伸长：通常将架空线的初伸长定义为架空线在年均应力（0.25σp ）下，持续10年所产生的塑性和蠕变伸长。
12、补偿初伸长的方法有预拉法，增大架线应力法。
13、增大架线应力的方法：理论计算法、恒定降温法。
14、永久性塑蠕伸长：1. 绞制过程中线股间没有充分张紧，受拉后线股互相挤压，接触点局部变形而产生的挤压变形伸长；2. 架空线的最终应力应变曲线和初始应力应变曲线不同，形成的塑性伸长；3. 金属体长时间受拉，内部晶体间的位错和滑移而产生的蠕变伸长；4. 拉应力超过弹性极限，进入塑性范围而产生的塑性伸长。
架空输电线路设计复习
防振捶的耗能原理？
答：防振锤由一段短的钢绞线在其两端各装一个重锤，中 间有专为装于导线上使用的夹板组成。导线振动时，夹板 随着导线上下移动，由于两端重锤具有较大的惯性而不能 和夹板同步移动，致使防振锤的钢绞线不断上下弯曲。重 锤的阻尼作用减小了振动的振幅，而钢绞线的变形及股线 间的摩擦则消耗了导线振动传给它的能量，从而减小了导 线的振动。振动的振幅越大，钢绞线上下弯曲的挠度越大， 消耗的能量越多。
15.某杆塔的水平档距就是 ；垂直档距为 。 该杆两侧档距之和的算术平均值 杆塔两侧档导线最低点之间的水平距离 16.在架空导线上发生振动的类型主要有 、 、脱 冰跳跃、横向碰击、电晕舞动、短路振荡和湍流振动等。 微风振动 次档距振荡
17.绘制纵断面图的比例尺，对平地或起伏不大的丘陵，水 平采用 ，高差采用 。 1:5000/ 1：500 18.施工图设计一般由施工说明书、 、计算数据和地 面标桩所组成。 施工图纸 19.电缆的基本结构由三部分组成： ，用于传输电 能； ，保证电能沿导电线芯传输，在电气上使导电 线芯与外界隔离； ，起保护密封作用，使绝缘层不 受外界潮气侵入，不受外界损伤，保持绝缘性能。 导电线芯/绝缘层/保护层
孤立档在运行中有何优点?施工中有何缺点? 答：运行优点： 1)可以隔离本档以外的断线事故。 2)导线两端悬点不能移动，垂直排列档距中央线间距离在 不同时脱冰时能得到保障，故可使用在较大档距。 3)杆塔微小的挠度，可使导线、避雷线大大松弛，因此杆 塔很少破坏。 施工中的缺点： 1)为保证弧垂能满足要求，安装时要根据杆塔或构架能承 受的强度进行过牵引。 2)孤立档档距较小时，绝缘子串下垂将占全部弧垂一半甚 至更多，施工安装难度大。
16、某一耐张段共有四档，其档距分别为100、200、300、 400m，其代表档距为（）。 ( A ) 200m ( B ) 300m ( C ) 316m ( D ) 327m 答案：( C ) 17、绝缘子是用来使导线和杆塔之间保持（）状态。 ( A ) 稳定 ( B ) 平衡 ( C ) 绝缘 ( D ) 保持一定距离 答案：( C ) 18、避雷线产生稳定振动的基本条件是（）。 ( A ) 风速均匀，风向与导线成30°角 ( B ) 风速愈大，愈易形成稳定振动 ( C ) 周期性的间歇风力 ( D ) 风速均匀，风向垂直于导线轴向 答案：( D )
架空输电线路设计复习
架空输电线路设计复习PPT xx年xx月xx日•架空输电线路设计概述•架空输电线路的基本构成•架空输电线路的设计原则•架空输电线路的电气计算目•架空输电线路的电磁环境影响•架空输电线路的设计案例与实践录01架空输电线路设计概述架空输电线路是指将电能从发电厂、变电站或用电设备传输到负荷中心或用电设备的高压输电线路。
定义架空输电线路由杆塔、导线和绝缘子组成，具有结构简单、建设成本低、易于维护和扩建等优点，但也存在易受环境影响、运行不稳定等问题。
特点架空输电线路的定义与特点随着电力工业的发展，美国、欧洲和亚洲等地区开始建设架空输电线路，以传输电能。
架空输电线路的历史与发展19世纪末随着电力需求的不断增长，架空输电线路的技术和规模得到了迅速发展。
20世纪中期随着全球能源互联网的发展，架空输电线路已成为全球电力传输的重要基础设施之一。
21世纪初促进经济发展架空输电线路的建设和运行能够促进能源资源的开发利用，提高能源利用效率，推动经济发展。
保障能源供应架空输电线路是电力系统中不可或缺的重要组成部分，能够保障能源的有效供应和可靠传输。
改善人民生活架空输电线路能够将电能输送到千家万户，为人民提供便捷、高效的能源服务，改善人民生活质量。
架空输电线路的重要性02架空输电线路的基本构成由分裂导线或多股导线组成，是电能输送的主要通道。
输电导线避雷线绝缘子用于防止雷电对导线造成破坏，一般采用单根或多根导线。
用于支撑和固定导线，并保证导线和杆塔之间的绝缘。
03输电线路的组成部分0201电压等级根据输电距离和输送功率的不同，架空输电线路的电压等级可分为低压、高压、超高压和特高压。
负荷指输电线路所输送的功率，一般根据电压等级、输送距离、用电负荷等条件进行选择和设计。
输电线路的电压等级与负荷传输容量指输电线路在一定电压等级和规定损耗下所能输送的最大功率。
输送距离指输电线路的起点和终点之间的距离，根据用电需求和地理条件进行选择和设计。
架空输电线路设计复习答案
.求[例2-2]中沈阳地区50年一遇的30m 高度的最大设计风速是多少？ 【解】（1）计算样本中的48个年最大风速的均值ν和标准差S 分别为：)/(9375.184890911s m v n n i i ===∑=ν)/(3402.41483525.885)(1112s m v v n S n i i =-=--=∑= （2）进行重现期的概率计算，由于风速个数48=n ，查表2-7并进行线性插值，得到修正系数C 1、C 2为：15714.1)4548(455015185.116066.115185.11=-⨯--+=C54764.0)4548(455054630.054853.054630.02=-⨯--+=C分布的尺度参数a 和位置参数b 为：1)/(26661.03402.415714.11-===s m S C a )/(8834.1626661.054764.09375.182s m a C v b =-=-=重现期R=50年20m 高度的年最大风速为：)/(519.31)15050ln(ln 2661.018834.16)1ln(ln 150s m R R a b v =⎥⎦⎤⎢⎣⎡--=⎥⎦⎤⎢⎣⎡--= （3）进行高度换算，B 类地区，故0.1,16.0==βz ，则067025.1)2030(0.1)(16.0=⨯==z h h 仪设计βα 所以，30m 设计高度处50年重现期的年最大风速为：)/(632.33519.31067025.15050s m v v m =⨯==α第三章 6.试计算LGJ-150/35钢芯铝绞线的弹性系数、温度线膨胀系数和计算拉断力，并与查表值进行比较（以相对误差表示）。
【解】：查附录A 得35/150-LGJ （根数30/7）可知： 铝部截面积226.147mm A a =， 直径mm d a 5.2=；钢部截面积236.34mm A s =， 直径mm d s 5.2=；计算截面积262.181mm A =， 导线外径25.17mm d =， 计算拉断力[]N T j 65020=。
架空输电线路设计设计用气象条件-2022年学习资料
2风速的重现期诤-设年最大风速”的溉率符合搬值「型分布，即-FV-⊙©軍-1.28255-式中4一分布的尺 参数g-0.57722-一分布的位置参数，即分布的众值，b=1--一分别为随肌变量的均值和标准差。-由于搜 来的年最大风速样本是有限的，需要用有限样-本的均值一-标准差y作为”σ的近以估计。均值测标-准差y为
风速的次时换算-欲将定时4你2㎡in乎均风速以，换算成自记IDmn时-距平均风速y。,需要有两种观-两种观 方法的第对平行观测记录值-通过相关分次时换算系数-间的回归万程式。常用附是一元线-性回归方程（最小二邪医） 0=A+B-V2y1o-n可2可0-i=l-B-Vo-Av-得到的回归方程需经过关检验才能应用。与-猫樱测 公减潮方法的平行观测记录的总对数
第二节-气象参数直的选现-一、气象条件的重现期-上，气象条件的重现期：是指该气象条件“多少年一遇”-如年最 风速超过某一风速：的强风平均每？年发生一次-刚R即为风速的重现期，CB5055-2010《110~50ky -空输电线路设计规范》，CB065-2011《1000kV架空输-电线路投计规范》规定了不同电压等级线路大 越的基本-风速，设计水厚的重现期，见下表：-110~330-500,150-KV-重现期（年）
风速的次时换算系数-地区-A-B-应用范围-北-0.822-7.82-北京、天津、河北、山西、河南、内蒙、 中、汉中-1.04-3.20-辽宁、吉林、黑龙江-华东西西四湖湖广江山浙-1.004-2.57-陕北、甘肃 宁夏、青海、新疆、西藏-0.751-6.17-用于贵州、云南-1.25-限于四川-川北南东苏东江-0.73 -7.00-湖北、江西-0.68-9.54-1.03-4.15-广东、广西、福建、台湾-0.78-8.41 上海、江苏-0.855-5.44-山东、安徽-1.262-0.53-限于浙江
