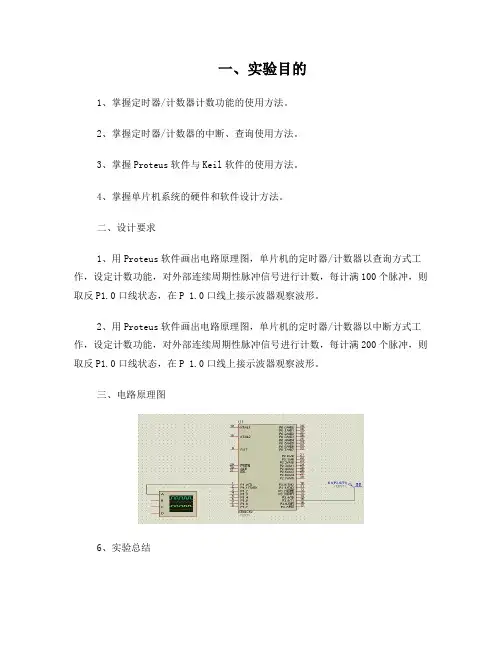

单片机实验之定时器计数器应用实验二

一、实验目的

1、掌握定时器/计数器计数功能的使用方法。

2、掌握定时器/计数器的中断、查询使用方法。

3、掌握Proteus软件与Keil软件的使用方法。

4、掌握单片机系统的硬件和软件设计方法。

二、设计要求

1、用Proteus软件画出电路原理图，单片机的定时器/计数器以查询方式工作，设定计数功能，对外部连续周期性脉冲信号进行计数，每计满100个脉冲，则取反口线状态，在P 口线上接示波器观察波形。

2、用Proteus软件画出电路原理图，单片机的定时器/计数器以中断方式工作，设定计数功能，对外部连续周期性脉冲信号进行计数，每计满200个脉冲，则取反口线状态，在P 口线上接示波器观察波形。

三、电路原理图

六、实验总结

通过本实验弄清楚了定时/计数器计数功能的初始化设定（TMOD，初值的计算，被计数信号的输入点等等），掌握了查询和中断工作方式的应用。

七、思考题

1、利用定时器0，在口线上产生周期为200微秒的连续方波，利用定时器1，对口线上波形进行计数，满50个，则取反口线状态，在P 口线上接示波器观察波形。

答：程序见程序清单。

四、实验程序流程框图和程序清单。

1、定时器/计数器以查询方式工作，对外部连续周期性脉冲信号进行计数，每计满100个脉冲，则取反口线状态。

ORG 0000H

START: LJMP MAIN

ORG 0100H

MAIN: MOV IE, #00H

MOV TMOD, #60H

MOV TH1, #9CH

MOV TL1, #9CH

SETB TR1

LOOP: JNB TF1, LOOP

CLR TF1

CPL

AJMP LOOP

END

C语言程序：

#include <>

sbit Y=P1^0;

void main()

{

EA=0;

ET1=0;

TMOD=0x60;

TH1=0x9C;

TL1=0x9C;

while(1)

{

TR1=1;

while(!TF1);

TF1=0;

Y=!Y;

}

}

2、定时器/计数器以中断方式工作，对外部连续周期性脉冲信号进行计数，

每计满200个脉冲，则取反口线状态。汇编程序：

ORG 0000H

START: LJMP MAIN

ORG 001BH

LJMP TTC1

ORG 0100H

MAIN: MOV TMOD, #60H

MOV TH1, #38H

MOV TL1, #38H

SETB EA

SETB ET1

SETB TR1

HERE: LJMP HERE

ORG 0200H

TTC1: CPL

RETI

END

C语言程序：

#include <>

sbit Y=P1^0;

void main()

{

EA=1;

ET1=1;

TMOD=0x60;

TH1=0x38;

TL1=0x38;

TR1=1;

while(1);

}

void TTC1() interrupt 3

{

Y=!Y;

}

3、利用定时器0，在口线上产生周期为200微秒的连续方波，利用定时器1，对 口线上波形进行计数，满50个，则取反口线状态。 汇编程序：

ORG 0000H

START: LJMP MAIN ORG 001BH LJMP TTC1 ORG 0100H

MAIN: MOV TMOD, #62H MOV TH1, #0CEH MOV TL1, #0CEH

MOV TH0, #9CH

MOV TL0, #9CH MOV IE, #88H SETB TR0 SETB TR1

LOOP1: JNB TF0, LOOP1 CPL CLR TF0

LJMP LOOP1 TTC1: CPL RETI END

C 语言程序： #include <> sbit Y0=P1^0; sbit Y1=P1^1;

void main()

{

TMOD=0x62; TH0 =0x9C; TL0 =0x9C;

TL1 =0xCE; EA =1; ET1 =1; ET0 =0; TCON=0x50;

while(1) {

while(!TF0); TF0=0; Y0=!Y0; } }

void TTC1()interrupt 3 {

Y1=!Y1; }

五、实验结果（波形图）。
