哈工大 材料成型工艺大作业
哈工大研究生塑性体积成形大作业1

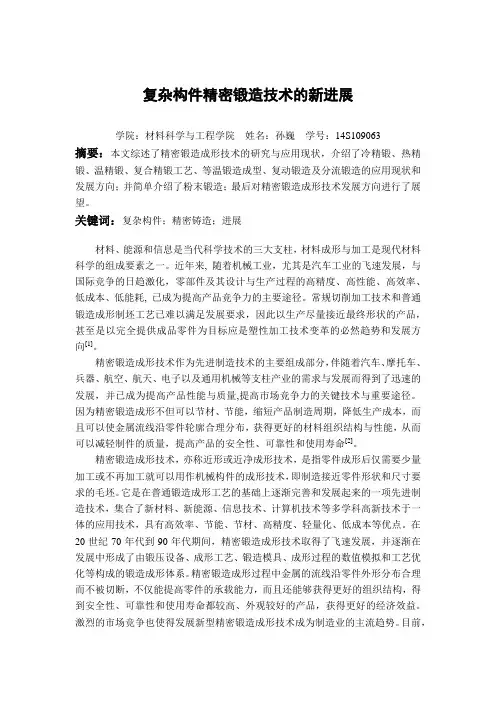

复杂构件精密锻造技术的新进展学院：材料科学与工程学院姓名：孙巍学号：14S109063摘要：本文综述了精密锻造成形技术的研究与应用现状，介绍了冷精锻、热精锻、温精锻、复合精锻工艺、等温锻造成型、复动锻造及分流锻造的应用现状和发展方向；并简单介绍了粉末锻造；最后对精密锻造成形技术发展方向进行了展望。
关键词：复杂构件；精密铸造；进展材料、能源和信息是当代科学技术的三大支柱，材料成形与加工是现代材料科学的组成要素之一。
近年来, 随着机械工业，尤其是汽车工业的飞速发展，与国际竞争的日趋激化，零部件及其设计与生产过程的高精度、高性能、高效率、低成本、低能耗, 已成为提高产品竞争力的主要途径。
常规切削加工技术和普通锻造成形制坯工艺已难以满足发展要求，因此以生产尽量接近最终形状的产品，甚至是以完全提供成品零件为目标应是塑性加工技术变革的必然趋势和发展方向[1]。
精密锻造成形技术作为先进制造技术的主要组成部分，伴随着汽车、摩托车、兵器、航空、航天、电子以及通用机械等支柱产业的需求与发展而得到了迅速的发展，并已成为提高产品性能与质量,提高市场竞争力的关键技术与重要途径。
因为精密锻造成形不但可以节材、节能，缩短产品制造周期，降低生产成本，而且可以使金属流线沿零件轮廓合理分布，获得更好的材料组织结构与性能，从而可以减轻制件的质量，提高产品的安全性、可靠性和使用寿命[2]。
精密锻造成形技术，亦称近形或近净成形技术，是指零件成形后仅需要少量加工或不再加工就可以用作机械构件的成形技术，即制造接近零件形状和尺寸要求的毛坯。
它是在普通锻造成形工艺的基础上逐渐完善和发展起来的一项先进制造技术，集合了新材料、新能源、信息技术、计算机技术等多学科高新技术于一体的应用技术，具有高效率、节能、节材、高精度、轻量化、低成本等优点。
在20世纪70年代到90年代期间，精密锻造成形技术取得了飞速发展，并逐渐在发展中形成了由锻压设备、成形工艺、锻造模具、成形过程的数值模拟和工艺优化等构成的锻造成形体系。
哈工大材料成型工艺答案
《金属工艺学》学习指导姜永军内蒙古科技大学机械学院2006.9上册★第一章金属结构1、试画出纯铁的冷却曲线，分析曲线中出现“平台”的原因。
2、室温和1100°C时的纯铁晶格有什么不同？高温（1000°C）的铁丝进行缓慢冷却时，为什么会发生伸长的现象？3、为什么单晶体有各向异性，而实际的金属（未经过塑性变形的）通常是各向同性？4、指出铁素体、奥氏体、渗碳体在晶体结构、含碳量和性能上有何不同。
5、根据铁碳合金状态图，说明产生下列现象的原因：（1）含碳量为1.0%的钢比含碳量为0.5%的钢的硬度高。
（2）在1100°C，含碳量为0.4%的钢能进行锻造，含碳量为4.0%的白口铁不能锻造。
（3）钢适宜通过压力加工成形，而铸铁适宜通过铸造成形。
6、分析在缓慢冷却条件下，45钢和T10钢的结晶过程和室温组织第二章金属的工艺性能★1、什么是结晶过冷度？它对金属的结晶过程、铸件的晶粒大小及铸件的机械性能有何影响？2、如果其它条件相同，试比较在下列条件下铸件晶粒的大小，并解释原因。
（1）金属型浇注与砂型浇注；（2）铸成薄件与铸成厚件；（3）浇注时采用震动与不采用震动。
3、铅在20°C、钨在1100°C时变形，各属于哪种变形？为什么？（铅的熔点为327°C，钨的熔点为3380°C）10、有四个材料、外形完全一样的齿轮，但制作方法不同，试比较它们中哪种使用效果最好？哪种最差？为什么？（1）铸出毛坯，然后切削加工成形；（2）从热轧厚钢板上取料，然后切削加工成形；（3）从热轧圆钢上取料，然后切削加工成形；（4）从热轧圆钢上取料后锻造成毛坯，然后切削加工成形。
11、金属经冷变形后，组织和性能发生了哪些变化？分析加工硬化存在的利与弊。
有何办法来消除加工硬化？12、提高浇注温度可以提高液态合金的充型能力，但实际中为什么又要防止浇注温度过高？13、试用图中轨道铸件分析热应力的形成原因，并用虚线表示出铸件的变形方向。
材料成型工艺大作业
材料成型工艺大作业
院系：
班级：
设计者：
学号：
题目一：如图所示，支撑座，各表面无特殊质量要求，材料为灰口铸铁HT150，分析确定其砂型铸造各种可能的工艺方案及优缺点，并确定各种生产批量情况下最合理的工艺方案（需绘制出铸造工艺图）。
图1
（1）分型面
如图1所示，方案1，分型面在基准面D上，铸件全部置于下型。
槽C不妨碍起模，但EF面之间需要型芯填充。
本方案优点是大平面朝上，造型简单，无错型缺陷。
缺点是轴孔难以直接铸出，若轴孔拟铸出，因无法制出型芯头，必须加大型芯与型壁间隙，致使飞边清理困难。
此时适合小批量生产，因其轴孔可以不必铸出，留待直接切削加工。
方案2，分型面平行于基准面D。
此时，槽C不妨碍起模，但EF面之间需要型芯填充。
本方案优点是大平面朝上，且适于铸出轴孔，铸后轴孔的飞边少，便于清理。
缺点是上型大，易产生错型缺陷，适用于大批量制造。
方案3，分型面垂直于基准面D。
此时，槽C妨碍起模，EF面之间不需要型芯填充，但轴孔需要型芯。
本方案优点是上下对称，造型、修型方便。
但缺点是大平面在侧面，易产生错型缺陷和底面材料密度不一致。
（2）铸造工艺图
当大批量制造时，宜采用方案2，铸造工艺图如图2；当小批量制造时，宜采用方案3，铸造工艺图如图3。
哈工大机械制造大作业
哈工大机械制造大作业一、零件分析题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照操作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的孔与操纵机构相连，二下方的Φ55叉口则是用于与所控制齿轮所在的轴接触，拨动下方的齿轮变速。
其生产纲领为批量生产，且为中批生产。
图1-1 CA6140拨叉零件图二、零件的工艺分析零件材料采用HT200，加工性能一般，在铸造毛坯完成后，需进行机械加工，以下是拨叉需要加工的表面以及加工表面之间的位置要求：1、小头孔Φ25：该加工面为内圆面，其尺寸精度要求为；2、叉口半圆孔Φ55：该加工面为内圆面，其尺寸精度要求为；3、拨叉左端面：该加工面为平面，其表面粗糙度要求为，位置精度要求与内圆面圆心距离为；4、叉口半圆孔两端面，表面粗糙度要求为，其垂直度与小头孔中心线的垂直度为；5、拨叉左端槽口，其槽口两侧面内表面为平面，表面粗糙度要求为，其垂直度与小头孔中心线的垂直度为0.08mm。
6、孔圆柱外端铣削平面，加工表面是一个平面，其表面粗糙度要求为。
三、确定毛坯1、确定毛坯种类：零件材料为，查阅机械制造手册，有，考虑零件在机床运行过程中受冲击不大，零件结构又比较简单，故选择铸造毛坯。
图3-1 毛坯模型2、毛坯特点：（1）性能特点：（2）结构特点：一般多设计为均匀壁厚，对于厚大断面件可采用空心结构。
CA6140拨叉厚度较均匀，出现疏松和缩孔的概率低。
（3）铸造工艺参数：铸件尺寸公差：铸件公称尺寸的两个允许极限尺寸之差成为铸件尺寸公差。
成批和大量生产采用金属型时，铸钢和铸件尺寸公差等级为级，选择尺寸公差等级为CT8。
机械加工余量：查阅参考文献[5]，铸铁件的加工余量等级为E、F、G，故设计铸件公差为。
最小铸出孔：由于孔深为，孔壁厚度为，此时灰铸铁的最小铸出孔直径大于，故孔不铸出，采用机械加工的方法加工。
3、毛坯尺寸的确定：图3-2如图所示，现对图中1、2、3、4处加工面进行余量计算。
《材料成形工艺学(下)》大作业
《材料成形工艺学（下）》大作业题目：解析无缝钢管二辊斜轧穿孔过程中轧件运动方式以及提高轴向滑动系数 作业内容无缝钢管轧制过程中二辊斜轧穿孔，轧辊形式为桶形辊，轧辊在水平面左右布置，固定不动导板在上下布置，中间为随动顶头。
利用平面解析方法或其他方法解析下面斜轧穿孔过程中轧件运动方式（旋转和前进方向），以及如何提高轴向滑动系数使其提高生产率。
三、 作业方式每个小组由6人组成，六个班级，共29小组，以小组为单位开展研究，时间4周，每个小组一名代表，上台汇报，要求PPT 形式，汇报时间6分钟，提问讨论2分钟。
每个小组提交一份纸质版和电子版作业和PPT 电子版。
四、 考察形式纸质版作业内容：5分，现场汇报和回答问题PPT ：5分。
以总分10分计入本课程总成绩中。
五、 作业分析132 41.斜轧穿孔过程中轧件运动方式。
（1）（2）（3）（4）2.提高轴向滑动系数。
图1：二辊斜轧穿孔过程示意图1-轧辊；2-顶头；3-顶杆；4-轧件；5-导板滑动系数：一般指金属的运动速度与辊面相应接触点的运动速度比值。
轴向滑动系数：金属在轧件轴向的滑动系数。
提高轴向滑动系数就可以缩短轧制时间，减少在变形区内的反复加工次数， 直接影响到轧机的产量、质量和能耗。
由书本P515v xx =S xx u xx (3-17-3a)式中 v xx ——接触表面任一点金属的速度在轧件轴向的分量。
S xx ——接触表面任一点金属在轧件轴向的滑动系数。
u xx ——轧辊接触表面上任一点的切线速度在x 轴上的分量。
轧辊任一截面的轧辊表面切线速度已知为u x =πD x n60 (3-17-4) 式中 D x ——变形区内轧辊任一截面的直径；n ——轧辊转速，r/min 。
接触表面任一点金属的速度在轧件轴向的分量βπυsin 60xx x xx S D n =由上式a) 降低轧辊转速；同时实践证明，随着轧制速度的提高，摩擦系数是降低的。
因此，可以实现低速自然咬入，然后随着轧件充填轧缝，合力作用点前移，使咬入条件好转，逐渐增加轧制速度，使之过渡到稳定轧制阶段时达到最大，但必须保证αx <K x βy 的条件。
哈工大材料成型大作业
H a r b i n I n s t i t u t e o f T e c h n o l o g y
哈尔滨工业大学
材料成形工艺大作业
课程名称：材料成形工艺
院系：机电工程学院
班级：
设计者：
学号：
指导教师：
设计时间：
哈尔滨工业大学
材料成型大作业
题目四：
如图所示，锅炉汽包，生产数量5个，材料为16Mn钢，板材规格50×2200×6000钢板制造。
设计要求：确定焊缝布置，确定焊接方法及材料，确定接头形式；确定工艺路线。
图1
1.确定焊缝位置
由图1的要求可以得到要进行焊接的锅炉汽包的各项尺寸，中间圆柱体的高度取6000，那么周长为4712.39，根据板材的尺寸设计成圆柱体，并且由三块钢板焊接而成，钢板规格为50×1570.80×6000。
在圆柱体上分布着三条焊缝。
上、下封头处由两条环焊缝组成，焊缝位置如图2所示。
图2
2.确定焊接方法及材料
考虑到钢板的规格为50×2200×6000，其厚度为50，并且其体积较大，因此选择埋弧焊。
因为所焊接的材料16Mn钢为低合金结构钢，所以选用与焊件成分相同的焊丝和熔炼焊剂。
又考虑到板厚超过20，则应该使用双面焊进行焊接，由于所焊接的工件的直径大于250，则筒体选择埋弧焊进行焊接。
3.确定接头形式
易熔座与筒体的焊缝采用不开坡口的角焊缝。
由于锅炉为压力容器，且内部有可燃性物质，为保证质量，筒体上2条环形焊缝和3条纵焊缝均采用I型接头双面焊。
4.确定工艺路线。
材料成型工艺大作业题目
《工程材料成形技术基础》课程大作业题目题目一：如图所示，支撑座，各表面无特殊质量要求，材料为灰口铸铁HT150，分析确定其砂型铸造各种可能的工艺方案及优缺点，并确定各种生产批量情况下最合理的工艺方案（需绘制出铸造工艺图）。
题目二：如图所示，拖拉机轮毂，其中Φ90和Φ100两个内孔装有轴承，表面粗糙度Ra要求为3.2μm，并且对孔的尺寸精度要求也较高；法兰上的孔直径为Φ20；材料为灰口铸铁HT200；分析确定其砂型铸造各种可能的工艺方案及优缺点，并确定单件小批量生产情况下最合理的工艺方案（需绘制出铸造工艺图）。
题目三：如图所示，焊接梁，材料为20钢，现有钢板最大长度为2500mm，设计要求：确定腹板、上、下翼板、筋板的焊缝位置；选择焊接方法；画出各条焊缝的接头形式；确定各条焊缝的焊接次序。
题目四：如图所示，锅炉汽包，生产数量5个，材料为16Mn钢，板材规格50×2200×6000钢板制造。
设计要求：确定焊缝布置，确定焊接方法及材料，确定接头形式；确定工艺路线。
题目五：图示为齿轮零件图，材料为45钢，密度为7.85g/cm3，制定其自由锻工艺规程，其中的锻造工序要用图表示出来。
表1至表2供制定工艺规程参考使用。
注：教材77页的公式2.10、2.11、2.12、2.13和2.14中的长度单位为分米。
表1 凸肩齿轮和凸肩法兰盘类锻件的余量与公差mm表2 自由锻锤锻造能力范围题目六：图示为镗排本体零件图，材料为45钢，密度为7.85g/cm3，制定其自由锻工艺规程，其中的锻造工序要用图表示出来。
表1至表4供制定工艺规程参考使用。
注：教材77页的公式2.10、2.11、2.12、2.13和2.14中的长度单位为分米。
表1 台阶和凹档锻出的最小长度mm表2 多台阶轴类锻件的余量与公差mm表3 法兰的最小锻出长度mm表4 自由锻锤锻造能力范围。
材料成型大作业
Harbin Institute of Technology工程材料成型技术基础课程大作业说明书院系：机电工程学院班级： 1008301设计者：丁烨学号： 1100801020指导教师：包军设计时间： 2012 年 12月 6日设计题目三：如图所示，焊接梁，材料为20钢，现有钢板最大长度为2500mm，设计要求：确定腹板、上、下翼板、筋板的焊缝位置；选择焊接方法；画出各条焊缝的接头形式；确定各条焊缝的焊接次序。
一、确定腹板、上下翼板、筋板的焊接位置1、对于上翼板，其总长为5000mm，由于焊缝应避免分布在应力最大位置。
在该题中，应力最大位置为梁的中心位置。
则上翼板由三段钢板焊接而成。
从左至右长度依次为1250mm。
2500mm，1250mm。
如下俯视图所示，宽度均为300mm，厚度均为10mm。
2、对于下翼板，在俯视图中，其长度为5000mm，在两转折点处，必定由焊接升程，对于中间长度为4000mm的翼板，同样由三段钢板焊接而成，从左到右依次为750mm，2500mm，750mm，如下俯视图所示，宽度均为300mm，厚度均为10mm。
3、对于腹板，其总长为5000mm，同样为了避免焊缝位于最大应力处，不讲焊缝设置在中心位置，为了与焊缝1、2、5、6错开一段距离，则中间板长为2000mm，两边板长为1500mm，如下正视图所示，中间板宽为800mm，板厚度为8mm，两侧板在板的一侧宽度变化，其厚度也均为8mm。
4、由腹板连接上下翼板的焊缝，如下图所示：5、在4的基础上加上筋板，对筋板进行一定处理，在每一块筋板的一个角上切除一个三角，进而避免多条焊缝交叉，影响焊接质量。
如下图所示：二、选择焊接方法本次设计所焊接的对象是厚度不大的薄板，在综合考虑设计中的材料和接头形式、空间位置以及生产率和生产费用等因素后，采用焊条电弧焊最为适宜。
三、焊接的接头形式由步骤一种的焊缝位置分析可知，焊缝1、2、3、4、5、6、7、8为对接接头，焊缝9、10、11、12、13、14、15、16、17、18为下行接头形式。
材料成型大作业
材料成型大作业题目：题目三院系：班级：姓名：学号：2012.12.11题目三：如图所示，焊接梁，材料为20刚，现有最大长度为2500mm，设计要求：确定腹板、上、下翼板、筋板的焊缝位置；选择焊接方法；画出焊缝接头形式；确定各条焊缝的焊接次序。
图1 焊件的结构图焊接是被焊工件的材质（同种或异种），通过加热或加压或两者并用，并且用或不用填充材料，使工件的材质达到原子间的建和而形成永久性连接的工艺过程。
不可拆卸的焊接与机械连接相比结构简单，节省材料；接头气密性好；成型工艺简单，生产效率高。
熔焊是采用局部加热的方法，使工件焊接接头部位融化，通常还需填充金属，构成共同熔池，熔池冷却结晶后，形成牢固的原子间结合，使分离的工件成为一体。
熔焊的熔池可以看做是一个微型冶金炉，其内要进行熔化、氧化、还原、造渣、精炼及合金化等一系列的冶金化学反应。
由于大多数熔焊是在大气中进行，使得熔焊冶金过程复杂、激烈，从而影响焊缝的化学成分、组织及性能。
初步分析，可知在该焊接工艺设计中主要用到的就是熔焊的原理。
1.确定腹板、上、下翼板、筋板的焊缝位置焊缝位置的选择是焊接件结构设计的关键，其与产品质量、生产率、成本及劳动条件密切相关。
选择焊缝位置是应该考虑以下原则：A.焊缝应避免交叉或者密集B.焊缝尽量对称分布C.焊缝应尽量避开最大最大应力和应力集中的位置D.焊缝应尽量避开机械加工表面E.焊缝布置应便于焊接操作图2 部分焊缝位置图（筋板与其他件的焊缝未标出）由于最长的钢板只有2500mm，而要求钢板的总长为5000mm，故上下翼板与腹板的均需要焊接，综合考虑各方面的原因，将焊缝位置确定如上图所示，A、B处焊缝分别为上、下翼板的接口，置于正中间，对称结构使得受力均匀更加合理。
A-B连线为腹板的焊缝，C、D分别为下翼板的两外两条焊缝，焊缝分别与相邻的筋板和下翼板的焊缝的距离大于100mm，同时焊缝与弯折处离有一定的距离，保证焊缝的质量。
哈工大材料成形工艺大作业之 焊接
哈尔滨工业大学
材料成形工艺课程论文
题目：三
院系：机电学院
专业：飞行器制造工程
班级：1108301
学号：1110830106
姓名：唐愉真
一、题目要求
如图所示，焊接梁，材料为20钢，现有钢板最大长度为2500mm，设计要求：确定腹板、上、下翼板、筋板的焊缝位置；选择焊接方法；画出各条焊缝的接头形式；确定各条焊缝的焊接次序。
二、题目解答
1. 焊接位置的选择
（1）焊缝避免交叉密集
（2）焊缝尽量对称分布
（3）焊缝避开最大应力和应力集中处
（4）考虑板材规格，确定拼接方式。
综上，焊接位置（涂黑处表示上下翼板和腹板的焊缝）如下图所示中心应力最大不布置焊缝，焊件左右对称抵消焊接变形，板材拼接时焊缝不交叉密集。
2. 焊接方法
大批量生产时翼板和腹板分别采用埋弧焊焊接然后用焊条电弧焊连在一起，焊接筋板时同样用焊条电弧焊，小批量生产全部使用焊条电弧焊。
3. 设计接头形式
（1）翼板腹板分别用对接接头拼接，然后T形接头组装，筋板同样采用T形接头。
同时注意翼板和腹板、翼板和筋板厚度不同，为避免较大应力集中，焊接前在翼板开凹槽。
（2）焊接筋板时在与腹板翼板相交处避免应力集中应有倒角
4. 焊接次序
焊接时首先将翼板腹板各自焊接起来（下翼板还需先弯曲），然后将上翼板与腹板焊在一起，焊接时注意前后对称的焊，以免变形，再将下翼板与腹板焊接同样注意前后对称焊接，最后焊接筋板，焊接时前后对称左右对称焊接，抵消变形量。
此外，每条焊缝焊接时采用对称法安排顺序。
三、参考文献
[1] 杜丽娟．材料成型工艺．哈尔滨工业大学出版社．。
哈工大研究生塑性体积成形大作业2
基于元胞自动机法的微观组织模拟方法及其在热加工中的应用学院：材料科学与工程学院姓名：孙巍学号：14S109063摘要：建立微观组织演变模型，模拟晶粒形核生长过程及组织分布和偏析情况在近年来已经成为国内外科研工作者的研究热点。
在微观组织的模拟方法中，常用的有蒙特卡罗（MC）法和元胞自动机（CA）法。
CA法由于其模型结构简单，在空间和时间尺度上都不受限制，适合于大型机的并行计算，而受到更多研究者的青睐。
研究表明CA法在金属凝固，静态再结晶及轧制变形所引起的动态再结晶等过程的模拟中，表现出了其特有的优越性。
本文概述了元胞自动机（CA）方法在微观组织模拟中的建模方法及应用，并综述了目前此方面研究工作的进展现状。
关键词：微观组织；模拟；元胞自动机；应用1.1CA的发展史元胞自动机方法这一思想最早由计算机创始人，著名数学家V.Neumann[1]在50年代提出。
它是一种用来描述复杂系统在离散空间一时间上演化规律的数学算法。
最初应用于生物体发育中细胞的自我复制。
为了避免当时电子管计算机的限制，他提出了一个简单的模式，把一个长方形平面划分为若干个网络，每一个格点表示一个细胞或系统的基元，把他们的状态赋值为0或1，在网格中用空格或实格来表示。
在预先设定的规则下，细胞或基元的演化就用网格中的空格或实格的变动描述。
该方法称为元胞自动机法。
1970年，剑桥大学的J.H.Conway 利用元胞自动机法编制了一个名为“生命”的游戏程序，并由M.Gardner[2]通过《科学美国人》介绍到全世界。
从80年代开始，就有人对金属凝固过程中结晶组织的形成用元胞自动机法来进行模拟研究，到1991年，Hesselbarth和Gobel[3]才首先提出将元胞自动机用于再结晶模拟的研究。
目前在材料科学领域中主要应用在如下几个方面：1、在凝固过程[4-5]中，元胞自动机方法己经用于枝晶晶粒结构的模拟，并用于处理晶粒形核与生长竞争等方面的问题：2、在再结晶过程[6-12]的模拟中，元胞自动机能模拟出再结晶核心的形成、生长，位错密度的演化，以及预测出应力-应变曲线：3、在维持动力学的模拟中，用于模拟位错样式的形成等：4、在热处理相变过程中[13]，模拟新相晶粒形核与生长过程。
哈工大压铸及注射成型实验
实验二 注射成形实验
三、实验内容
观察FL-120H热塑性塑料注射成形机注射成形过程，完成 实验报告。
实验二 注射成形实验
四、实验设备及材料
➢ FL-120H热塑性塑料注射成形机一台 ➢ 注射模具三套，塑料原料若干
实验二 注射成形实验
五、实验报告思考题
➢ 注射成形的原理及特点； ➢ 实验中使用的注射机的型号及最主要的指标； ➢ 简述注射成形机工作过程。
实验一 压铸成形实验
二、压力铸造的原理、特点及应用
❖ 原理
压力铸造是通过压铸机将熔融金属以高速压入金属铸型，并 使金属在压力下快速凝固的铸造方法。
常用压力为5～150MPa，充型速度为0.5～50m/s, 充型时间为 0.01～0.2S。
实验一 压铸成形实验
二、压力铸造的原理、特点及应用
❖ 特点
1.生产效率高； 2.铸件精度和表面质量高； 3.铸件力学性能好； 4.可铸形状复杂的薄壁件； 5.便于铸造镶嵌件; 6.设备投资大，模具制造复杂、周期长、费用高 7.压铸件内部有气孔和缩松。
实验一 压铸成形实验
三、实验内容
观察J1113G型卧式冷室压铸机压铸成形过程，完成 实验报告。
实验一 压铸成形实验
四、实验设备及材料
1.J1113G型卧式冷室压铸机一台; 2.压铸模一套，压铸金属若干。
动画
实验一 压铸成形实验
五、实验报告思考题
1．简述压力铸造的原理、特点及应用； 2．列出实验中使用的压铸机的型号及最主要的指标； 3．简述压铸工艺过程。
实验一 压铸成形实验
二、压力铸造的原理、特点及应用
❖ 应用
1.低熔点的有色金属铸件； 2.汽车、拖拉机制造业应用压铸件最多，在仪表、电器和农业、 国防、计算机、医疗等机器制造业也广泛应用； 3.压铸生产的零件主要有发动机气缸体、气缸盖、变速箱体、 发动机罩、仪表、照像机壳体、支架、管接头及齿轮等。
哈工大材料成型加工方法第三章 x射线衍射强度
晶胞中不是同种原子时--结构振幅的计算
• 代入 FHKL 2 公式，其结果是： • 1）当 H、K、L全奇或全偶时，
FHKL 2 ( f Au 3 fCu )2
• 2）当H、K、L奇偶混杂时，
FHKL 2 ( f Au fCu )2 0
• 有序化使无序固溶体因消光而失去的衍射 线复出现，这些被称为超点阵衍射线。根 据超点阵线条的出现及其强度可判断有序 化的出现与否并测定有序度。
• 由此可计算各种晶胞的结构振幅
结构振幅的计算
1、简单点阵
• 单胞中只有一个原子，基坐标为（0，0，0），原
子散射因数为f，根据式（2-20）： FHKL 2 [ f cos2 (0)]2 [ f sin 2 (0)]2 f 2
• 该种点阵其结构因数与HKL无关，即HKL为任意整 数时均能产生衍射，例如（100）、（110）、 （111）、（200）、（210）…。能够出现的衍射
B为背射相， • 目前劳埃法用转晶法：(Rotation Method)
• 单色x-ray（K系）照射转动 的单晶体试样的衍射方法。 （θ变）
• 以样品转动轴为轴的圆环形 底片记录衍射花样。
• 此法用于测定试样的晶胞 常数，根据衍射花样能准 确测定晶体的衍射方向和 强度。
（1） 多重性因子
• 对多晶体试样，因同一{HKL}晶面族的各晶面组面 间距相同，由布拉格方程知它们具有相同的θ，其 衍射线构成同一衍射圆锥的母线。通常将同一晶 面族中等同晶面组数P称为衍射强度的多重性因数。 显然，在其它条件相间的情况下，多重性因数越 大，则参与衍射的晶粒数越多，或者说，每一晶 粒参与衍射的几率越多。
FHKL f j [cos 2 (Hx j Ky j Lz j ) i sin 2 (Hx j Ky j Lz j )] j 1
哈工大机械制造大作业
' tan sg tan og sin rg tan sg cos rg
将 og 10 ， sg s 5 ， rg r 90.88 代入上两式得
' tan og tan(10)cos90.88 tan(5)sin90.88 0.09
2
s
将 og =-10°， s =-5°代入上式得 ������������������α0 =−������������������(−10°)× cos2 (5) =0.104α0 =0.174 前面所选后角 a 0 =9.87°，与验算值有差距,，故车刀后角 a 0 应选 a 0 =10°才能与 验算角度接近。 而刀杆后角 a og ≈a 0 =10°。 （5）刀槽副偏角 k rg =k 'r =180 - - r
' 所以副后角 o 5.00 ，可以满足切削要求。
由于刀槽副后角 og o ，故 og 5.00 ，取 og 5 。
' ' ' '
综合上述计算结果，可以归纳出： 车刀的几何角度:
' o 15 ， o 10 ， o 5 ， k 45 ， kr' 44.12 ， s 5
r
根据已选择的背吃刀量 a p =3mm，进给量 f=0.8mm/r，查阅《机械制造技术基础课程补
充资料》选择刀尖圆角半径的诺莫图 2.4，求得连续切削时 r =1.4mm。 （7）选择刀片断屑槽型式和尺寸 参照 《机械制造技术基础课程补充资料》 2.4.4.4 节中刀片断屑槽类型和尺寸的选择原则， 根据已知的已知条件，选择 A 型断屑槽。 综合以上七个方面的选择结果，根据《机械制造技术基础课程补充资料》表 2.10 确定 选用的刀片型号为 SNUM150620-A4。 L=d=15.875mm；s=6.35mm；d 1 =6.35mm；m=2.459mm； r =2.0mm 刀片刀尖角 b =90；刀片刃倾角 sb =0；断屑槽宽 W n =4mm；取法前角 bn =25°。 六、选择硬质合金刀垫型号和尺寸 选用硬质合金刀垫。 硬质合金刀垫形状和尺寸的选择， 取决于刀片加固结构及刀片的型 号和尺寸，选择与刀片形状相同的刀垫，正方形，中间有圆孔。根据根据刀垫边长应略小于 刀片边长，刀垫厚度也比刀片厚度略小的原则，由《机械制造技术基础课程补充资料》表 2.18 可以选择型号为 S15B 型刀垫，尺寸为：长度 L=14.88mm，厚度 s=4.76mm，中心孔直 径 d 1 =7.6mm.材料为 YG8。 七、计算刀槽角度 可转为车刀几何角度,刀片几何角度,刀槽几何角度之间的关系： 刀槽角度的计算: （1）刀杆主偏角 k rg ： k rg = =75° （2）刀槽刃倾角 sg ： sg = s =-5° （3）刀槽前角 rog ：将 0 =15°， bn =25°， s =-5°代入下式 tan og = 则 og =-9.6°，取 og =-10° （4）验算车刀后角α0 车刀后角α0 的验算公式为:
哈工大工程材料成型大作业
哈尔滨工业大学材料成形工艺大作业题目：题目三院系：专业：机械设计制造及其自动化班级：学号：姓名：题目：如图所示，焊接梁，材料为20钢，现有钢板最大长度为2500mm，设计要求：确定腹板、上、下翼板、筋板的焊缝位置；选择焊接方法；画出各条焊缝的接头形式；确定各条焊缝的焊接次序。
设计内容：1.选择材料题目已经选用20钢。
2.确定焊缝位置因为本题当中所提供的钢板的最大长度为2500mm，因此，上下翼板均需焊接连接。
为了避免焊缝在最大应力的位置，采用三段式焊接，其板长分别为：1250mm，2500mm和1250mm。
对于下翼板，为了避免应力集中，转折处不宜采用焊接方式，于是两段的转折处采用弯曲的方式，同时也采用三段焊接，中间部分板长为2500mm。
其余上下翼板和腹板、筋板之间均为纵焊缝连接，焊缝的具体位置如图所示：图1工艺方案简图及焊缝位置分布3.选择焊接方法和焊接材料上下翼板与筋板、上下翼板与腹板之间的连接，厚度较小，焊缝直径不大，且焊接空间位置为立焊，为了便于操作和降低成本，故采用焊条电弧焊，电焊条为E5015。
上下翼板的焊缝为长直焊缝，为了保证焊接质量稳定，可采用埋弧自动焊，焊丝为H08A、H08MnA或H10Mn2配合焊剂HJ431。
4.设计接头形式为了保证焊接质量，所有的焊接接头均选用对接接头。
由于腹板厚度为8mm，与上下翼板之间的焊接方式为焊条电弧焊（小于6mm选用I形坡口，大于6mm选用其它坡口），并且为了保证焊接变形较小，故采用对接方式双Y形坡口，接头形式如图2所示。
而其余的焊接板厚为10mm，采用的焊接方式为埋弧电弧焊（小于14mm选用），选用的对接方式为I形坡口，其接口形式如图3所示。
图2双Y形坡口图3 I形坡口5.设计焊接顺序为了能通过后来部分焊接产生的变形抵消开始焊接时产生的微量变形，采用对称法焊接。
具体焊接顺序如下：(1)焊上翼板：1、2（或2、1）。
(2)焊下翼板：3、4（或4、3）。
大作业 镁合金血管支架制作工艺
材料成形工艺大作业设计说明书课程名称：材料成形工艺设计题目：镁合金血管支架制作工艺设计院系：机电工程学院班级：0908101设计者：邱成波学号：1090810115指导老师：王少纯设计时间：2011年12月5日哈尔滨工业大学镁合金血管支架制作工艺设计哈尔滨工业大学机电工程学院 0908101班 1090810115 邱成波摘要：本文着重地对镁合金血管支架的制造工艺、市场预测、批量生产、成本及价格分析做了深入研究。
由于镁合金血管支架外形小，精度要求较高，需采用激光成型技术。
在这个外国垄断的行业中，我们要抓科技，改良激光切割血管支架技术，大批量生产，大大降低市场价格和生产成本。
关键词：镁合金；血管支架；激光切割；大批量；成本；价格；工艺性；市场1.1镁合金材料应用现状分析镁合金具有密度低、比强度和比刚度高、电磁屏蔽效果好、抗震减震能力强、易于机加工成形和易于回收再利用等优点，在航空、航天、医学、汽车、3C产品以及军工等领域的具有广泛的应用前景和巨大的应用潜力。
目前，镁合金的应用大多数是以模铸、压铸以及半固态成形等工艺来生产产品。
这些工艺生产的产品，存在着组织部太致密、成分偏析，最小厚度偏大、力学性能偏低等缺憾，不能充分发挥镁合金的性能优势。
研究和实践表明，塑性变形能够改善镁合金的组织和力学性能，大大提高镁合金的强度和塑性，同时，很多领域重要结构材料需要用的板材、棒材、管材和型材等只能用塑性成形工艺来制取，而不能利用铸造等工艺来生产，所以，变形镁合金及其成形工艺的研究越来越受到重视。
但是，由于镁合金晶体结构是密排六方（Hcp），塑性较差，成形困难，成材率低，加之人们对镁合金易燃、不耐腐蚀等缺点的过分夸张甚至是错误的认识，导致变形镁合金没有得到大规模应用，变形镁合金及成形工艺的研究没有引起足够的重视和深入的开展。
目前变形镁合金的板材、型材以及锻件等生产仍集中在航空航天及军事等高端领域或部门，没有普及到一般民用领域。
哈工大热处理原理与工艺大作业冷作模具热处理课件
硬度检查的要求是：冲裁类冷冲模具在离刃口5mm以内硬度必须 达到设计要求，不得有软点；冷镦、冷挤、拉伸及压变类模具，主 要受力工作面硬度必须达到设计要求；凸凹模零件淬火后应100％进 行硬度检查；毛坯退火后碳素工具钢1 80—207HB，低合金工具钢 207—241HB，中高合金工具钢217～255HB；碳素工具钢尾部固定 部分应控制在30一40HRC，其余部分淬硬必须达到设计要求；火焰 表面淬火的大型模具，工作面硬度不低于规定上限，一般不允许有 回火带及低硬区。
解决方法：
（1）淬火完成后可进行一次球化退火，可使碳化物分布均匀。 （2）采用喷丸等表面强化工艺，使线切割后的模具表面拉应力 状态变为压应力，可抑制表面裂纹的产生，降低其脆性。 （3）通过计算机模拟其热处理过程，计算出在热处理过程中其 理论变形量，从而在实际处理前预留出一定的体积，使处理后的 体积与需要的体积更加接近。
Cr12MoV合金钢
•
下料
锻造
球化退火
平磨 淬火+回火 机械加工
线切割加工
组装
1．1锻造工艺：
加热速度 温度 锻造方法：
为了完全消除组织中的带状碳化物和粗大、不均匀碳化物组织，一般应采用变向锻造法(包括十字墩拔 法和二向墩拔法)而且要严格按照正确的锻造操作规程进行。墩拔的次数应视碳化物不均匀的级别和对锻件 碳化物不均匀级别的要求而定。操作过程中应严格执行“二轻一重”的锻造方法，在保证击碎碳化物的同时 防比裂纹产生。
➢Cr12MoV合金钢的简单介绍 ➢加工工序 ➢预处理 ➢热处理 ➢后处理
Cr12MoV合金钢
Cr12MoV合金钢
• 1、化学成分
• 2、性能特点 具有高的耐磨性、淬透性、微变形、高热稳定性、高 抗弯强度。 导热性和塑性低,锻造性能差
《材料成形工艺学》大作业
《材料成形工艺学》大作业题目：解析无缝钢管二辊斜轧穿孔过程中轧件运动特点以及孔腔形成机理作业内容无缝钢管轧制过程中二辊斜轧穿孔，斜轧轧制方式、轧辊形式为桶形辊，轧辊在水平面左右布置，固定不动导板在上下布置，中间为随动顶头、轧辊轴线与轧制线在过轧制线主垂直平面上倾斜成送进角为β，轧辊旋转速度为u，如图1所示。
图2为各类斜轧运动方式示意图。
图1：二辊斜轧穿孔过程示意图图2：斜轧运动方式示意图 利用平面解析方法或其他方法解析斜轧穿孔过程中轧件运动方式（旋转和前进方向）、穿孔过程中孔腔形成机理和影响因素。
（a ） （c ） （b ）（d ）一、孔腔形成机理1、切应力理论分析：将二辊斜轧穿孔简化为平锤锻压方坯模型。
图1：在“锻造十字”区金属的流动方向（a）锤头在A区压缩；（b）锤头在B区压缩当平锤头锻压方坯时（图1（a）），由于锤头接触表面上外摩擦的作用，使坯料A区处于三向压应力状态，成为难变形区，在压缩时该区沿垂直方向移动，且带动与它相邻的a区金属沿箭头方向移动。
B区处于变形体的外侧受摩擦影响很小，又没有其他部分的阻碍，因此在压缩时B区金属向横向移动，带动它邻接的b区沿与a区相反方向移动。
于是在坯料对角线方向产生了金属的激烈错动。
当翻转90 压缩时（图1（b）），a、b区金属产生沿相反方向的错动，于是在激烈地反复错动下，便沿坯料对角线方向产生疲劳开裂，最终形成孔腔。
2、正应力理论分析：将二辊斜轧穿孔简化为平锤锻压圆坯模型。
如图2所示，用平锤头锻压圆坯时，假如没有外端（指接触变形区abcd以外的两个弓形区aAb、cCd）,则可不受限制地产生双鼓变形（图2（a）中虚线所示）。
实际上由于外端的作用，而使心部受到大的水平拉应力的作用，当此应力超过材料的断裂应力时，就会在心部产生与拉应力方向垂直的裂口，（如图3（a）所示1-1裂口）。
当翻转90°锻压时，便会产生如图3（b）所示的2-2裂口。
如果继续旋转锻造便会形成如图3（c）所示的孔腔。
