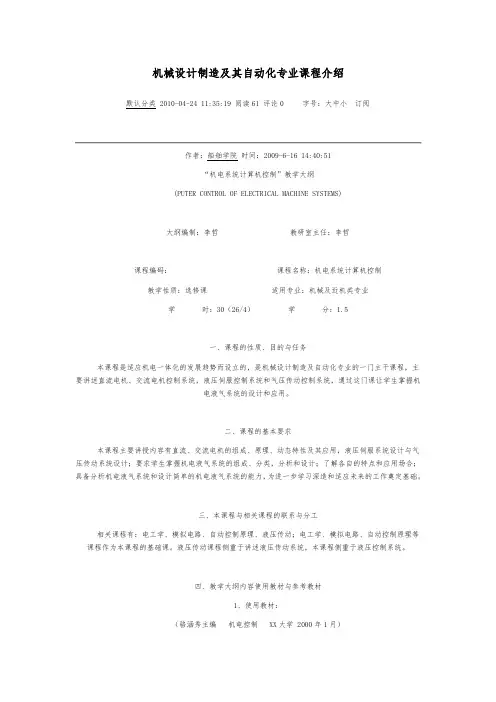

哈工大机械设计制造及其自动化专业课程介绍
机械设计制造及其自动化专业课程介绍默认分类 2010-04-24 11:35:19 阅读61 评论0 字号：大中小订阅作者：船舶学院时间：2009-6-16 14:40:51“机电系统计算机控制”教学大纲(PUTER CONTROL OF ELECTRICAL MACHINE SYSTEMS)大纲编制：李哲教研室主任：李哲课程编码：课程名称：机电系统计算机控制教学性质：选修课适用专业：机械及近机类专业学时：30（26/4）学分：1.5一、课程的性质、目的与任务本课程是适应机电一体化的发展趋势而设立的，是机械设计制造及自动化专业的一门主干课程，主要讲述直流电机、交流电机控制系统，液压伺服控制系统和气压传动控制系统，通过这门课让学生掌握机电液气系统的设计和应用。
二、课程的基本要求本课程主要讲授内容有直流、交流电机的组成、原理、动态特性及其应用，液压伺服系统设计与气压传动系统设计；要求学生掌握机电液气系统的组成、分类，分析和设计；了解各自的特点和应用场合；具备分析机电液气系统和设计简单的机电液气系统的能力，为进一步学习深造和适应未来的工作奠定基础。
三、本课程与相关课程的联系与分工相关课程有：电工学、模拟电路、自动控制原理、液压传动；电工学、模拟电路、自动控制原理等课程作为本课程的基础课。
液压传动课程侧重于讲述液压传动系统，本课程侧重于液压控制系统。
四、教学大纲内容使用教材与参考教材1、使用教材：（骆涵秀主编机电控制 XX大学 2000年1月）2、参考教材：（李洪人液压控制系统国防工业）（邓星钟机电传动控制机械工业）（朱善君可编程控制器系统原理应用维护清华大学）五、教学大纲内容及学时分配第一章概述（2）本章主要内容有：分别用实例引出机电、液压、气动控制系统的整体组成，功能和特点；要求学生掌握机电液气系统的组成；了解机电液气系统的发展方向和选用原则。
第二章直流电机（4）本章主要内容有：直流电机的原理，动态特性分析和系统应用；要求学生掌握直流电机的机械特性和系统应用；了解直流电机的原理、组成。
哈工大机械设计大作业螺旋传动设计千斤顶.
H a r b i n I n s t i t u t e o f T e c h n o l o g y机械设计大作业说明书大作业名称：螺旋传动设计设计题目：设计螺旋起重器（千斤顶）班级：1215102设计者：张紫薇学号：1121510208指导教师：张锋设计时间：2014年10月6日哈尔滨工业大学目录一、设计任务书 (1)二、各部分尺寸计算及校核1、选择螺杆、螺母的材料 (2)2、耐磨性计算 (2)3、螺杆各部分尺寸计算 (2)4、螺杆强度校核 (2)5、螺母螺纹牙强度计算 (3)6、螺纹副自锁条件校核 (4)7、手柄设计…………………………………………………………………………………………… (4)8、螺杆的稳定性校核 (5)9、螺母外经及凸缘设10、底座设计………………………………………………………………………………………………611、其他零件相关尺寸 (7)三、参考文献 (8)一、设计任务书设计螺旋起重器，简图如下1、螺旋起重器已知数据：起重量F Q=30kN，最大起重高度H o=180mm（题号3.1.1）。
2、设计要求：(1) 绘制装配图一张，画出起重器的全部结构，按照装配图要求标注尺寸、序号及填写明细栏、标题栏，编写技术要求。
(2) 对起重器各部分尺寸进行计算，对螺杆和螺母螺纹牙强度、螺纹副自锁性、螺杆的稳定性进行校核。
二、各部分尺寸计算及校核1、选择螺杆、螺母的材料螺杆采用45号钢，由参考文献[3]查得抗拉强度MPa 600b =σ，MPa 355s =σ。
螺母材料用铝青铜ZCuAl10Fe3（考虑速度低）。
2、耐磨性计算根据螺纹的耐磨性条件 []p hHd FPp s ≤=2π，引进系数2d H =ψ以消去H ，并且对于梯形螺纹，h =0.5p ，因此得[]mm 4.23226.110308.08.032=⨯⨯=≥p F d ψ式中2d ——螺杆螺纹中径，mm ；F ——螺杆所受轴向力，即起重量，kN ；ψ——根据螺母结构选定，对于整体式螺母取ψ=1.2~2.5，此处取ψ=1.6；[]p ——滑动螺旋副材料的许用压强，根据参考文献[2]中表8.11，当螺杆和螺母副材料分别是钢和青铜且低速滑动时，许用压强[]p =18~25，此处取[]p =22 。
哈工大_机械设计大作业_轴系部件设计_5.3.5
Harbin Institute of Technology机械设计大作业题目：轴系部件设计院系：机电工程学院班级：指导老师：姓名：学号：©哈尔滨工业大学目录一、材料选择 (3)二、初算轴径 (4)三、轴系结构设计 (4)3.1轴承部件的结构型式及主要尺寸 (4)3.2及轴向固定方式 (4)3.3选择滚动轴承类型 (4)3.4 轴的结构设计 (5)3.5 键连接设计 (5)四、轴的受力分析 (6)4.1 画出轴的结构和受力简图 (6)4.2 计算支承反力 (6)4.3 画出弯矩图 (7)4.4 画出扭矩图 (7)五、校核轴的强度 (8)六、校核键连接强度 (9)七、校核轴承寿命 (9)7.1 当量动载荷 (9)7.2 校核轴承寿命 (9)八、轴上的其他零件 (10)8.1 毡圈 (10)8.2 两侧挡油板 (10)8.3 轴承端盖螺钉连接 (10)九、轴承端盖设计 (10)9.1 透盖 (10)9.2 轴承封闭端盖 (10)十、轴承座 (10)十一、参考文献 (11)轴系部件设计任务书题目: 设计绞车（带棘轮制动器）中的齿轮传动高速轴轴系部件结构简图见下图:。
原始数据如下：室内工作、工作平稳、机器成批生产一、材料选择通过已知条件和查阅相关的设计手册得知，该传动机所传递的功率属于中小型功率。
因此轴所承受的扭矩不大。
故选45号钢，并进行调质处理。
二、初算轴径对于转轴，按扭转强度初算直径：min d C ≥其中2P ——轴传递的功率，=2 3.0P KW m n ——轴的转速，r/min ，296.5/min m n r =C ——由许用扭转剪应力确定的系数。
查表10.2得C=106～118，考虑轴端弯矩比转矩小，取C=106。
≥=⨯=min d 10622.93Cmm由于考虑到轴的最小直径处要安装大带轮，会有键槽存在，故将其扩大5%，得min d 1.0524.07k d mm ≥⨯=，按标准GB2822-81的10R 圆整后取125=d mm 。

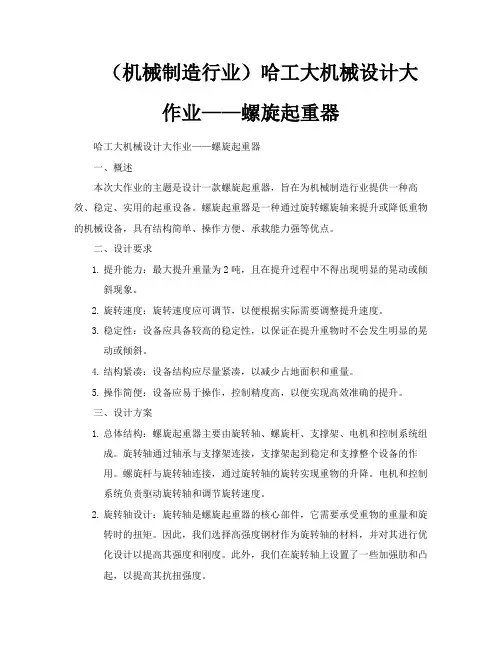

(机械制造行业)哈工大机械设计大作业——螺旋起重器
（机械制造行业）哈工大机械设计大作业——螺旋起重器哈工大机械设计大作业——螺旋起重器一、概述本次大作业的主题是设计一款螺旋起重器，旨在为机械制造行业提供一种高效、稳定、实用的起重设备。
螺旋起重器是一种通过旋转螺旋轴来提升或降低重物的机械设备，具有结构简单、操作方便、承载能力强等优点。
二、设计要求1.提升能力：最大提升重量为2吨，且在提升过程中不得出现明显的晃动或倾斜现象。
2.旋转速度：旋转速度应可调节，以便根据实际需要调整提升速度。
3.稳定性：设备应具备较高的稳定性，以保证在提升重物时不会发生明显的晃动或倾斜。
4.结构紧凑：设备结构应尽量紧凑，以减少占地面积和重量。
5.操作简便：设备应易于操作，控制精度高，以便实现高效准确的提升。
三、设计方案1.总体结构：螺旋起重器主要由旋转轴、螺旋杆、支撑架、电机和控制系统组成。
旋转轴通过轴承与支撑架连接，支撑架起到稳定和支撑整个设备的作用。
螺旋杆与旋转轴连接，通过旋转轴的旋转实现重物的升降。
电机和控制系统负责驱动旋转轴和调节旋转速度。
2.旋转轴设计：旋转轴是螺旋起重器的核心部件，它需要承受重物的重量和旋转时的扭矩。
因此，我们选择高强度钢材作为旋转轴的材料，并对其进行优化设计以提高其强度和刚度。
此外，我们在旋转轴上设置了一些加强肋和凸起，以提高其抗扭强度。
3.螺旋杆设计：螺旋杆是直接与重物接触的部件，其设计对设备的稳定性和提升能力有重要影响。
我们选择优质钢材作为螺旋杆的材料，并对其进行抛光和强化处理以提高其耐磨性和抗拉强度。
螺旋杆的长度和直径根据实际需要进行了优化设计，使其既能保证设备的稳定性，又能满足最大提升重量的要求。
4.支撑架设计：支撑架是整个设备的支撑结构，其稳定性直接关系到设备的性能。
我们采用高强度钢材制作支撑架，并对其进行优化设计以提高其抗弯强度和抗扭强度。
此外，我们还设置了多个支撑腿以增加设备的稳定性。
5.电机和控制系统设计：电机和控制系统是整个设备的驱动和控制中心。
机械设计大作业二设计螺旋起重器(千斤顶)
机械设计大作业二-设计螺旋起重器（千斤顶）机械设计大作业报告二：设计螺旋起重器（千斤顶）一、设计题目：螺旋起重器（千斤顶）的设计二、设计背景与目的在工程领域，起重器是必不可少的设备之一，用于进行物体的提升、降落和搬运。
螺旋起重器作为一种常见的起重器，具有结构简单、操作方便、稳定性好等优点。
本次设计的目的是设计一款结构合理、性能稳定的螺旋起重器（千斤顶），以满足实际工程应用的需求。
三、设计要求与参数1.设计要求（1）最大起重量：1000kg（2）最大起重高度：100mm（3）螺旋直径：16mm（4）螺旋长度：根据实际需要确定（5）设备应具有足够的强度和稳定性，能够承受较大的载荷和冲击。
2.设计参数（1）材料选择：优质碳素结构钢（如Q235）（2）驱动方式：手动操作（3）传动方式：螺旋传动（4）结构形式：采用紧凑型设计，便于携带和使用。
四、设计步骤与方案1.确定总体方案根据设计要求和参数，确定螺旋起重器的总体方案。
主要包括传动方式、结构形式、操作方式等。
考虑到手动操作的特点，设计时应注重设备的便携性和易用性。
2.结构设计根据总体方案，进行结构设计。
主要包括螺旋部分的长度、直径和材质选择，以及支撑部分的材料和结构形式等。
在设计过程中，应考虑到设备的强度、刚度和稳定性要求。
3.传动系统设计根据总体方案和结构设计，进行传动系统的设计。
主要包括传动轴的直径、长度和材质选择，以及齿轮或蜗轮蜗杆等传动元件的选择和设计。
在设计过程中，应考虑到传动效率、平稳性和使用寿命等因素。
4.操作系统设计根据总体方案和结构设计，进行操作系统的设计。
主要包括操作手柄的形状、长度和材质选择，以及操作机构的运动方式和结构设计等。
在设计过程中，应考虑到操作简便、省力和安全等因素。
5.校核与分析对所设计的螺旋起重器进行校核与分析，主要包括强度校核、刚度校核和稳定性分析等。
确保设备能够满足实际工程应用的要求，具有较高的安全性和可靠性。
6.图纸绘制与说明根据所设计的螺旋起重器，绘制相关图纸，包括总装图、部件图和零件图等。

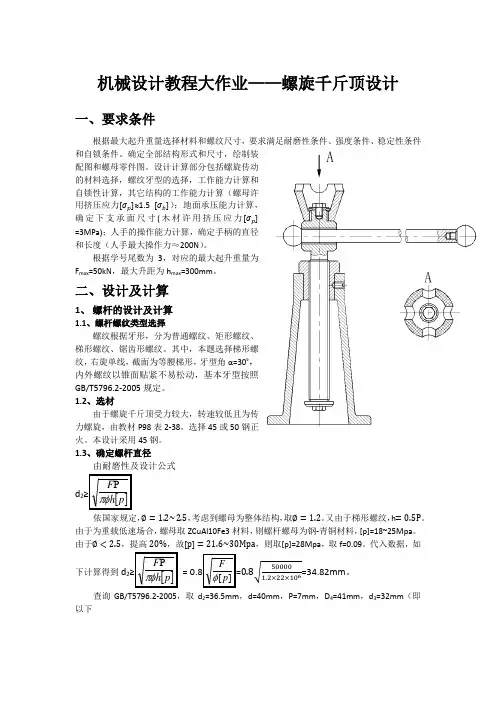

机械设计教程大作业螺旋千斤顶设计方案
机械设计教程大作业——螺旋千斤顶设计一、要求条件根据最大起升重量选择材料和螺纹尺寸，要求满足耐磨性条件、强度条件、稳定性条件和自锁条件。
确定全部结构形式和尺寸，绘制装配图和螺母零件图。
设计计算部分包括螺旋传动的材料选择，螺纹牙型的选择，工作能力计算和自锁性计算，其它结构的工作能力计算（螺母许用挤压应力[σp ]≈1.5 [σb ]）；地面承压能力计算，确定下支承面尺寸(木材许用挤压应力[σp ]=3MPa)；人手的操作能力计算，确定手柄的直径和长度（人手最大操作力≈200N ）。
根据学号尾数为3，对应的最大起升重量为F max =50kN ，最大升距为h max =300mm 。
二、设计及计算1、 螺杆的设计及计算1.1、螺杆螺纹类型选择螺纹根据牙形，分为普通螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹。
其中，本题选择梯形螺纹，右旋单线，截面为等腰梯形，牙型角α=30º，内外螺纹以锥面贴紧不易松动，基本牙型按照GB/T5796.2-2005规定。
1.2、选材由于螺旋千斤顶受力较大，转速较低且为传力螺旋，由教材P98表2-38，选择45或50钢正火。
本设计采用45钢。
1.3、确定螺杆直径 由耐磨性及设计公式 d 2≥[]p h F πφP依国家规定，∅=1.2~2.5，考虑到螺母为整体结构，取∅=1.2。
又由于梯形螺纹，h =0.5P 。
由于为重载低速场合，螺母取ZCuAl10Fe3材料，则螺杆螺母为钢-青铜材料，[p]=18~25Mpa 。
由于∅<2.5，提高20%，故[p ]=21.6~30Mpa ，则取[p]=28Mpa ，取f=0.09。
代入数据，如下计算得到d 2≥[]p h F πφP = 0.8][p F φ=0.8√500001.2×22×106=34.82mm 。
查询GB/T5796.2-2005，取d 2=36.5mm ，d=40mm ，P=7mm ，D 4=41mm ，d 3=32mm （即以下计算中的d1），D1=33mm。
哈工大机械设计课程设计四篇
哈工大机械设计课程设计四篇（2个积分）哈工大的学弟学妹们：你们好，作为哈工大的一员，知道哈工大的功课很累。
所以我特地把我们寝室四人的机械设计课程设计上传到网上，方便你们参考。
但是不要抄袭，这是锻炼能力的很好机会。
而且，作为工大人，知道你们为了下载文档很纠结。
所以这次四篇文档只要2个积分。
第一篇目录一、传动装置的总体设计 (3)1.设计数据及要求： (3)2.传动装置简图： (4)（二）选择电动机 (4)1.选择电动机的类型 (4)2.选择电动机的容量 (4)3.确定电动机转速 (5)（三）计算传动装置的总传动比 (5)1.总传动比i (5)2.分配传动比 (6)（四）计算传动装置各轴的运动和动力参数 (6)1.各轴的转速 (6)2.各轴的输入功率 (6)3.各轴的输出转矩 (6)二、传动零件的设计计算 (7)（一）高速齿轮传动 (7)1.选择材料、热处理方式及精度等级 (7)2.初步计算传动主要尺寸 (7)3.计算传动尺寸 (9)（二）低速速齿轮传动（二级传动） (11)1.选择材料、热处理方式及精度等级 (11)2.初步计算传动主要尺寸 (11)3.计算传动尺寸 (13)（三）验证两个大齿轮润滑的合理性 (16)（四）根据所选齿数修订减速器运动学和动力学参数。
(16)1.各轴的转速 (16)2.各轴的输入功率 (16)3.各轴的输出转矩 (17)三.轴的设计计算 (17)(一)高速轴(轴Ⅰ)的设计计算 (17)1.轴的基本参数--Ⅰ轴： (17)2.选择轴的材料 (18)3.初算轴径 (18)4.轴承部件的结构设计 (18)5.轴上键校核设计 (20)6.轴的强度校核 (20)7.校核轴承寿命 (23)(二)中间轴(轴Ⅱ)的设计计算 (24)1.轴的基本参数--Ⅱ轴： (24)2.选择轴的材料 (24)3.初算轴径 (24)4.轴承部件的结构设计 (25)5.轴上键校核 (26)7.校核轴承寿命 (30)(三)输出轴(轴Ⅲ)的设计计算 (31)1.轴的基本参数--Ⅲ轴： (31)2.选择轴的材料 (31)3.初算轴径 (31)4.轴承部件的结构设计 (32)6.轴的强度校核 (33)7.校核轴承寿命 (36)(四)整体结构的的最初设计 (37)1.轴承的选择 (37)2.轴承润滑方式及密封方式 (38)3.确定轴承端盖的结构形式 (38)4.确定减速器机体的结构方案并确定有关尺寸 (38)四.设计参考文献: (39)一、传动装置的总体设计(一)设计题目课程设计题目：带式运输机传送装置1.设计数据及要求：设计的原始数据要求：F=1900N ； d=250mm ； v=0.9m/s机器年产量：大批量； 机器工作环境：有尘；机器载荷特性：平稳；机器最短工作年限：5年2班。
机械设计-螺旋千斤顶
螺旋千斤顶大作业院系机械工程专业年级车辆工程141设计者周六圆指导教师陈丰2016 年10 月 6 日..要求1、总体设计结构合理，操作方便（可自己设计结构如用侧面手柄上下往复式或脚踏式等）；2、设计要求：绘制千斤顶装配图，主要零件图两张（计算机绘图，二维图必须，三维图随便），完整的设计说明书；3、网上有类似内容（哈工大机械设计大作业），不得抄袭；4、大胆创新，发动脑筋，奇思妙想，功能和结构上创新；5、螺杆和螺母材料自定，原始数据不同，具体分配如下：根据学号1608140134尾数可得：起重量为35KN起重高度为200mm第一部分千斤顶的概述千斤顶又叫举重器、顶重机、顶升机等，是一种用比较小的力就能把重物顶升、下降或移位的简单起重机具，也可用来校正设备安装的偏差和构件的变形等。
千斤顶主要用于厂矿、交通运输等部门作为车辆修理及其它起重、支撑等工作。
其结构轻巧坚固、灵活可靠，一人即可携带和操作。
千斤顶是用刚性顶举件作为工作装置，通过顶部托座或底部托爪在小行程内顶升重物的轻小起重设备，千斤顶的顶升高度一般为400mm，顶升速度一般为10-35mm/min，起重能力最大可达500t。
第二部分螺旋传动的设计与计算2.1螺旋传动的应用和类型螺旋传动是利用螺杆（丝杠）和螺母组成的螺旋副来实现传动要求的。
它主要用于将回转运动转变为直线运动，同时传递运动和动力。
它具有结构紧凑、转动均匀、准确、平稳、易于自锁等优点，在工业中获得了广泛应用。
（1）按螺杆与螺母的相对运动方式，螺旋传动可以有以下四种运动方式：①螺母固定不动，如图(a)螺杆转动并往复移动，这种结构以固定螺母为主要支承，结构简单，但占据空间大。
常用于螺旋压力机、螺旋千斤顶等。
②螺母转动，如图(b)螺杆做直线移动，螺杆应设防转机构，螺母转动要设置轴承均使结构复杂，且螺杆行程占据尺寸故应用较少。
③螺母旋转并沿直线移动，如图(c)由于螺杆固定不动，因而二端支承结构较简单，但精度不高。
哈工大机械设计制造及其自动化专业课程介绍
哈工大机械设计制造及其自动化专业课程介绍一、课程简介哈工大机械设计制造及其自动化专业是哈尔滨工业大学（以下简称哈工大）工程学院的一个重要专业方向。
该专业旨在培养具备机械设计与制造及其自动化领域的理论基础和实践能力的高级工程技术人才。
本专业课程涵盖了机械设计、机械制造、自动化控制、传感器技术、计算机辅助设计等方面的知识和技能。
二、课程设置1. 机械设计基础课程该课程主要介绍机械设计的基本概念、原理和方法。
学生将学习到机械元件的设计和选择、机械传动系统的设计、机械结构的设计等内容。
通过理论学习和实践操作，学生将掌握机械设计的基本技能。
2. 机械制造工艺学该课程主要介绍机械制造的基本原理和工艺方法。
学生将学习到机械制造的各种工艺过程，如铸造、锻造、机械加工、焊接等。
通过实验和实践操作，学生将了解各种机械制造工艺的特点和应用。
3. 自动化控制原理该课程主要介绍自动化控制的基本原理和方法。
学生将学习到控制系统的基本概念、控制器的设计和调试、传感器的应用等内容。
通过实验和实践操作，学生将掌握自动化控制的基本技能。
4. 传感器技术与应用该课程主要介绍传感器的基本原理、分类和应用。
学生将学习到各种传感器的工作原理、特点和应用场景。
通过实验和实践操作，学生将了解传感器在机械设计制造及其自动化领域的重要性和应用方法。
5. 计算机辅助设计与制造该课程主要介绍计算机辅助设计和制造的基本原理和方法。
学生将学习到计算机辅助设计软件的使用、三维建模、装配设计、工程图纸的绘制等内容。
通过实践操作，学生将掌握计算机辅助设计和制造的基本技能。
三、实践教学为了提高学生的实践能力和创新能力，哈工大机械设计制造及其自动化专业注重实践教学的开展。
学生将参与各种实践项目，如机械设计与制造项目、自动化控制系统设计与实现项目等。
通过实践项目的开展，学生将锻炼自己的实践操作能力和团队合作能力。
四、就业方向哈工大机械设计制造及其自动化专业毕业生具备较强的机械设计和制造能力，可以在机械制造企业、自动化设备制造企业、科研院所等单位从事机械设计、机械制造、自动化控制等方面的工作。
哈工大机械设计基础第十章 螺纹联接 (1)
max
4 F0 2 d1
min
4F 2 d1
'
Cb 1 1 4 F0 4 F ' 2F a ( max min ) ( ) 2 2 2 2 d1 Cb Cm d1
为了减少螺栓刚度，可适当增大螺栓的长度 、减少螺栓杆的直径、做成空心杆或在螺母 下面安装弹性元件等措施。
拧紧螺母时的力矩和预紧力
拧紧螺母时，所施加的扳手力矩T
，用来克服螺纹副间的阻力矩T1和
螺母与支承面上的摩擦力矩T2，即
T T1 T2
对于常用的粗牙三角螺纹，有如下 近似关系
T 0.2F d
装配时控制预紧力的方法。
二、螺纹连接的防松
防松实质：防止螺纹副间的相对转动。
防松方法按其工作原理可分为： 摩擦防松 机械防松 永久性防松
F (0.2 0.6) F '' F (0.6 1.0) F '' F (1.5 1.8) F
''
设计时根据工作载荷F和工作要求选择剩余预 紧力，再求螺栓的总拉力F0，对螺栓进行强度 计算。
或
4 1.3F0
d1
2
[ ] MPa
d1
4 1.3F0 [ ]
便于加工和便于对称布置螺栓，使螺栓组的 对称中心和结合面的形心重合，保证连接结 合面受力比较均匀。
2. 螺栓的布置应使各螺栓的受力合理
3. 螺栓的排列应有合理的间距、边距
对于压力容器等紧密性要求较高的重要连接 ，螺栓的间距t0不得大于手册中的推荐值。
4. 分布在同一圆周上的螺栓数目，应 取4, 6, 8等偶数，以便钻孔时在圆周上分度和画 线。同一螺栓组中螺栓的材料、直径和长 度均应相同。
课程设计--螺旋千斤顶设计
课程设计--螺旋千斤顶设计螺旋千斤顶设计专业：机械工程及其自动化班级：机自1007班学号：201002070701姓名：陈学宇起重量：10KN起重高度：350mm2012.10.31目录第一章设计题目及材料选择 (4)1.1设计要求 (4)1.2主要零件的常用材料 (4)1.3千斤顶示意图 (5)第二章螺杆的设计计算 (5)2.1螺杆材料及牙型选择 (5)2.2耐磨度的计算 (6)2.3验证螺纹的自锁条件 (7)2.4螺杆强度的校核 (8)2.5稳定性计算 (9)2.6螺杆其他结构设计 (10)第三章螺母的设计计算 (12)3.1确定螺母高度H及螺纹工作圈数u (12)3.2校核螺纹牙强度 (12)3.3螺母的其他设计要求 (14)第四章托杯的设计与计算 (15)第五章手柄的设计和计算 (17)5.1手柄的材料 (17)5.2手柄的长度pL (17)5.3手柄直径d手柄 (17)5.4手柄结构 (18)第六章底座的设计 (12)6.1底座的材料 (12)6.2底座数据计算 (12)参考文献： (19)第一章设计题目及材料选择1.1设计要求设计简单千斤顶的螺杆和螺母级其他结构的主要尺寸。
起重量为10000N，起重高度为350mm，材料自选.。
1.2主要零件的常用材料（1）螺杆材料选择：45号钢，采用带有外螺纹的杆件（2）螺母材料选择：青铜，带有内螺纹的构件（3）底座材料选择：灰铸铁 HT100，带1：10斜度（4）托杯材料选择：Q235（5）手柄材料选择：Q2151.3千斤顶示意图托杯手柄螺母底座螺杆第二章螺杆的设计计算2.1螺杆材料及牙型选择选用45号钢，螺杆螺纹类型选择梯形螺纹。
梯形螺纹牙型为等腰梯形，牙形角α=300，梯形螺纹的内外螺纹以锥面贴紧不易松动；它的基本牙形按GB5796.1—86的规定。
2.2耐磨度的计算滑动螺旋的磨损与螺纹工作面上的压力、滑动速度、螺纹表面粗糙度以及润滑状态等因素有关。
机械设计课程设计---螺旋千斤顶计算说明书
计算及说明结果螺旋千斤顶主要零件：螺杆、螺母、托杯、手柄和底座。
设计的原始数据：最大起重F=60KN 、最大升起高度H=230mm 。
螺旋千斤顶的设计步骤如下：1.螺杆的设计与计算：（1）螺纹的牙型选用矩形螺纹，采用内径对中，配合选H8/h8，在计算强度时不考虑螺纹的径向间隙。
（2）螺杆的材料 选用Q255——《现代工程材料成型与机械制造基础》 孙康宁 P80（3）螺杆直径螺杆工作时，同时受压力与扭矩的作用，因此它的计算可近似按紧螺纹栓联接的计算公式估算出螺纹内径，即：[]σπF2.5d 1≥查式中螺杆的屈服极限σs=255MPa ，由于Q235是塑性材料，取安全因数n=2，得许用压应力[]σ=127.5MPa ，取整数[]σ=130MPa 。
——《材料力学》 王世斌 亢一澜 P19、P28将上述数据带入得螺杆的直径为d1≥0.02764m ，取d 1=30mm 。
根据经验公式4p d1=，得P=7.5mm 。
参考梯形螺纹标准，螺纹牙型高h=2p，得h=3.75mm 。
d 圆整为整数后，取p d d1-==38-7.5=30.5mm 。
（4）自锁验算在考虑众多因素后，实际应满足的自锁条件为：原始数据 F=60KN H=230mm配合选H8/h8螺杆的材料选Q255螺杆直径取30.5mm1-'≤ρψ由)(/np tan d 2πψ= n=1，p=7.5mm ，d 2=2h2d 1+⨯=32.375mm得tan ψ=0.07373——《机械原理与机械设计》 张策 P38 当量摩擦角ρ'=arctanμ，在有润滑油情况下μ=0.1，得1-'ρ=4.574验证结束，左边小于右边，达到自锁条件。
——《机械原理与机械设计》 张策 P71 （5）结构 手柄孔径dK根据手柄直径p d 决定，mm 5.0d d p k +≈。
根据后面手柄部分的计算得到p d =26mm ，所以k d =26.5mm 。
哈工大机械设计大作业2——螺旋起重器
螺旋起重器设计一、 螺旋起重器〔千斤顶〕简介螺旋起重器是一种简单的起重装置，用手鞭策手柄即可升起重物。
它一般由底座、螺杆、螺母、托杯、手柄或扳手等零件所组成。
二、 螺旋起重器〔千斤顶〕布局与功能螺旋起重器布局示意图如右图所示。
零件1为托杯，当千斤顶承受重载时，由1直接托住重物。
螺母5与螺杆7组成螺旋副，同时，螺母5又与底座8固定联接，当动弹手柄4时，托杯便会随着螺杆而上下移动，从而将重物托起。
紧定螺钉6主要是为了提高了联接可靠性。
三、 设计标题问题设计起重量F = 50 000 Ｎ，最大起重高度Ｈ=150 mm 的螺旋起重器〔千斤顶〕。
四、 标题问题解答螺杆、螺母材料螺杆采用45钢调质，抗拉强度σb =600Mpa ， σs =355Mpa 。
由于速度较低，螺母材料用铝青铜ZCuAll0Fe3。
2. 耐磨性计算按耐磨性性条件设计螺纹中径d 2，对于梯形螺纹，8.02≥d ][ψp F 螺杆选用45钢，螺母用铝青铜ZCuAll0Fe3，由参考文献[3]表 5.8 查得[]p =18~25MPa ，从表5.8注释中可以查得，人力驱动可提高约20%，则[]p =21.6 ~30MPa ，取[]p =25MPa 。
由参考文献[3]查得，对于整体式螺母系数ψ=1.2~1.5，取ψ=2。
则代入数据，得8.02≥d ][ ψp F ⨯=8.0√50 0002×25 =25.3 mm 式中：F ──螺杆所受轴向载荷， N ；2d ──螺纹中径，mm ；[ p ]─—螺旋副材料的许用压力，MPa 。
查参考文献[4]表 11.5 取公称直径d =32 mm,螺距P =3 mm,中径2d mm, 小径d 3〔d 1〕=28. 5 mm,内螺纹大径D 4 mm 。
3. 螺杆强度校核螺杆危险截面的强度条件为：σe =√(4F πd12)2+3(16T1πd13)2 ≤ [σe ]式中：F ──螺杆所受轴向载荷，F =50 000 N ；d 3〔d 1〕──螺纹小径，mm d 3〔d 1〕=28. 5 mm ；T 1──螺纹副摩擦力矩，T 1=F tan (φ+ρ’ )2d 2, ψ为螺纹升角，ψ=arctan npπ2d =arctan 1×3π×30.5=42°；[σe ]——螺杆材料的许用应力， MPa查参考文献[1]表 5.10 .得钢对青铜的当量摩擦因数 f ’~,取f ’= 0.09，螺纹副当量摩擦角ρ’ = arctan f ’ = = °。
哈尔滨工业大学 机械设计 课程 大作业 螺旋起重机的设计 千斤顶 哈工大
哈尔滨工业大学机械设计课程大作业螺旋起重机的设计（最终版）设计人：段泽军学号： 1120810810院系：机电工程学院专业：机械设计制造及其自动化班级： 1208108目录机械设计大作业任务书.................................. - 1 -一，螺杆、螺母材料的选择 .............................. - 2 -二，耐磨性设计........................................ - 2 -三，螺杆强度设计...................................... - 2 -四，螺母螺纹牙强度校核................................ - 2 -五，自锁条件校核...................................... - 3 -六，螺杆的稳定性校核.................................. - 3 -七，螺母外径及凸缘设计................................ - 4 -八，手柄设计.......................................... - 4 -九，底座设计.......................................... - 6 -十，其他配件设计...................................... - 7 -十一，参考文献........................................ - 7 -哈尔滨工业大学机械设计大作业任务书题目：螺旋起重器的设计设计原始数据：题号起重量F Q/kN最大起重高度H/mm3.1. 130180F一，螺杆、螺母材料的选择螺杆采用45钢调质，参考GB/T 699知其抗拉强度=600MPa，屈服点=355MPa；考虑到速度低并且要求耐磨，参考GB/T 1176，螺母材料选用10-3铝青铜 ZCuAl10Fe3。
千斤顶设计计算说明书.
哈尔滨工业大学机械设计作业设计计算说明书题目：设计螺旋起重器（千斤顶）系别：班号：姓名：日期：2014.10.12哈尔滨工业大学机械设计作业任务书题目：设计螺旋起重器设计原始数据：起重量：F Q=30KN最大起重高度：H=180mm目录1.选择螺杆、螺母的材料 (3)2.耐磨性计算 (3)3.螺杆强度校核 (4)4.螺母螺纹牙的强度校核 (4)5.自锁条件校核 (5)6.螺杆的稳定性校核 (5)7.螺母外径及凸缘设计 (6)8.手柄设计 (6)9.底座设计 (7)10.其他零件设计 (8)11.绘制螺旋起重器（千斤顶）装配图 (8)12.参考文献 (8)1.选择螺杆、螺母的材料考虑到螺杆承受重载，需要有足够的强度，因此选用45钢，需要调质处理。
由参考文献[3]表10.2查得45钢的抗拉强度σb =600MPa ，屈服强度σs =355MPa 。
螺母是在重载低速的工况下使用的，并且要求与螺杆材料配合时的摩擦系数小、耐磨，因此，螺母的材料选择铸造铝青铜ZCuAl10Fe3。
2.耐磨性计算螺杆选用45钢，螺母选用铸造铝青铜ZCuAl10Fe3，由参考文献[1]表5.8查得，钢对青铜的许用压强[p]=18~25MPa ，由表5.8注释查得，人力驱动时，[p]值可提高约20%，即[p]=21.6~30MPa ,取[p]=25MPa 。
由参考文献[1]表5.8查得，对于整体式螺母，系数ψ=1.2~2.5，取ψ=2.5。
按照耐磨性条件设计螺杆螺纹中径d 2，选用梯形螺纹，则螺纹的耐磨性条件为p s =hHd pF Q 2π≤[p]计算螺纹中径d 2时，引入系数ψ=2d H以消去H ，得 d 2≥][8.0p h pF Q πψ对于梯形螺纹，h=0.5p ，则 d 2≥][8.0p F Qψ=252300008.0⨯=19.6mm 以上三式中，F Q —螺旋的轴向载荷，N ； p —螺距，mm ； d 2—螺纹中径，mm ；h —螺纹工作高度，mm ； H —螺母旋合高度，mm ；p s —螺纹工作面上的压强，MPa ； [p]—许用压强，MPa 。
哈工大机械设计大作业螺旋传动设计(千斤顶)
H a r b i n I n s t i t u t e o f T e c h n o l o g y机械设计大作业说明书大作业名称：机械设计大作业设计题目：螺旋传动设计班级：设计者：学号：指导教师：宋宝玉设计时间：2014·10·03哈尔滨工业大学目录1设计题目-------------------------------------------------------------------------------------------------------3 2螺母、螺杆选材----------------------------------------------------------------------------------------------3 3耐磨性计算-----------------------------------------------------------------------------------------------------3 4螺杆强度校核-------------------------------------------------------------------------------------------------3 5螺纹牙强度校核----------------------------------------------------------------------------------------------4 6螺纹副自锁条件校核---------------------------------------------------------------------------------------5 7螺杆稳定性校核----------------------------------------------------------------------------------------------5 8螺母外径及凸缘设计---------------------------------------------------------------------------------------6 9手柄设计--------------------------------------------------------------------------------------------------------6 10底座设计-------------------------------------------------------------------------------------------------------7 11各部分尺寸及参数-----------------------------------------------------------------------------------712参考资料-------------------------------------------------------------------------------------------------------81、设计题目螺旋起重器（千斤顶）已知条件：3.1.2起重量Q F =40KN ，最大起重高度H=200mm 。
螺旋千斤顶设计任务书
螺旋千斤顶设计任务书目录一、机构简图...............................................................................................................................- 4 -二、设计计算说明书...................................................................................................................- 5 -1、螺杆的设计与计算.........................................................................................................- 5 -（1）螺纹的牙型.........................................................................................................- 5 -（2）螺杆的材料.........................................................................................................- 5 -（3）螺杆的直径.........................................................................................................- 5 -（4）螺纹副自锁条件校核.........................................................................................- 6 -（5）螺杆结构的计算.................................................................................................- 6 -（6）螺杆强度计算.....................................................................................................- 7 -（7）稳定性计算.........................................................................................................- 8 -2、螺母设计与计算.............................................................................................................- 9 -（1）螺母的材料.........................................................................................................- 9 -（2）螺母的直径.........................................................................................................- 9 -（3）螺母的其它参数.................................................................................................- 9 -（4）螺母螺纹牙强度计算.........................................................................................- 9 -（5）螺母与底座孔的配合...................................................................................... - 11 -3、托杯的设计与计算...................................................................................................... - 11 -4、手柄设计与计算.......................................................................................................... - 12 -（1）手柄材料.......................................................................................................... - 12 -（2）手柄长度.......................................................................................................... - 12 -（3）手柄直径.......................................................................................................... - 12 -（4）手柄结构.......................................................................................................... - 13 -5、底座设计...................................................................................................................... - 13 -6、参考文献...................................................................................................................... - 14 -三、总结.................................................................................................................................... - 14 -一、机构简图二、设计计算说明书1、螺杆的设计与计算（1）螺纹的牙型因为梯形螺纹易于制造，牙根强度高所以选用梯形螺纹，牙型角α=30º（2）螺杆的材料45钢（3）螺杆的直径P s=FA=Fpπd2hH≤[P]引入系数ψ=Hd2，且对于梯形螺纹h=0.5p，则d2≥0.8√Fψ[P]因为千斤顶的螺杆与螺母的相互运动是低速滑动，所以两者的材料均选为钢，根据书P78表5.8，取[P]=10MPa因为磨损后间隙不能调整，所以取ψ=2.5因此d2≥0.8√Fψ[P]=0.8√6×1042.5×10≈39.2mm根据机械设计手册P41表3-7和表3-8取，螺纹公称直d=48mm、螺距p=12mm、螺纹小径d1=d−13=35mm,螺纹中d2=d−6=42mm≥39.2mm（4）螺纹副自锁条件校核自锁条件为：φ≤ρ＇、ρ＇=arctanf＇因为螺纹副材料均为钢制，按照书P80表5.10取f＇=0.17所以ρ＇=arctanf＇=arctan0.17≈9.65°φ=arctan npπd2=arctan1×123.14×42≈5.20°≤9.65°因此符合自锁条件（5）螺杆结构的计算为了便于切制螺纹，螺纹上端应设有退刀槽。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工业大学
机械设计课程大作业
螺旋起重机的设计
（最终版）
设计人：段泽军
学号： 1120810810
院系：机电工程学院
专业：机械设计制造及其自动化
班级： 1208108
目录
机械设计大作业任务书 .................................. - 1 -一，螺杆、螺母材料的选择 .............................. - 2 -二，耐磨性设计........................................ - 2 -三，螺杆强度设计...................................... - 2 -四，螺母螺纹牙强度校核 ................................ - 2 -五，自锁条件校核...................................... - 3 -六，螺杆的稳定性校核 .................................. - 3 -七，螺母外径及凸缘设计 ................................ - 4 -八，手柄设计.......................................... - 4 -九，底座设计.......................................... - 6 -十，其他配件设计...................................... - 7 -十一，参考文献........................................ - 7 -
工业大学
机械设计大作业任务书
题目：螺旋起重器的设计
设计原始数据：
题号起重量F Q/kN 最大起重高度H/mm
3.1. 1 30 180
F
一，螺杆、螺母材料的选择
螺杆采用45钢调质，参考GB/T 699知其抗拉强度=600MPa，屈服点=355MPa；
考虑到速度低并且要求耐磨，参考GB/T 1176，螺母材料选用10-3铝青铜 ZCuAl10Fe3。
二，耐磨性设计
根据选用的螺杆螺母材料，参考参考文献[3]表8.11，可知许用压强[p]=18~25MPa，取
[p]=20MPa。
选用梯形螺纹，根据耐磨性条件，螺纹中径d2≥0.8。
选用整体式螺母，根据参考文献[3]P184容，=1.2~2.5，此处取=2。
则
d2≥0.8=22.0mm
三，螺杆强度设计
根据第四强度理论，考虑到本设计属于起重螺旋的情况，选取梯形螺纹，可知螺杆螺纹小径d1≥。
参考参考文献[3]表8.12，[]==71~118MPa，取[σ]=80MPa，F=F Q，则
d1≥=24.5mm
根据耐磨性条件及强度条件，参考GB/T 5796.2及GB/T 5796.3，选择公称直径d=32mm，螺杆螺纹螺距P=6mm。
则螺杆螺纹中径d2=29mm，小径d1=25mm，均满足上述条件。
该组螺纹其他数据为：螺纹大径D4=33mm，小径D1=26mm。
四，螺母螺纹牙强度校核
螺母螺纹牙根部剪切强度条件为：
≤[]
上式中，F取F Q；d’取D4=33mm；，旋合高度 H=58mm，则旋合圈数；螺纹牙根部厚b=0.65P=3.9mm，则
根据参考文献[3]表8.11，螺母材料的许用剪切应力[]=30~40MPa，显然＜[]。
螺母螺纹牙根部弯曲强度条件为：
上式中，F取F Q；弯曲力臂；d’取D4；Z≈10；b=3.9mm，则
根据参考文献[3]表8.11，螺母材料的需用弯曲应力，显然。
综合以上两点，本设计满足螺母螺纹牙强度条件
五，自锁条件校核
螺旋的自锁条件为
上式中，取螺杆螺纹升角；根据参考文献[3]表8.13，螺杆螺母螺纹副当量摩擦因数，则螺纹副当量摩擦角。
显然
满足自锁条件。
六，螺杆的稳定性校核
螺杆的柔度值
上式中，螺杆最大工作长度；其中，根据手册，l退刀槽=9mm；H
螺母=ZP=60mm；假设手柄直径d手柄=20mm，根据经验h1=（1.8~2.0）d手柄=36~40mm，取h1=38mm，则
由于千斤顶螺杆一端固定一段自由，故取长度系数μ=2，则
对于螺杆材料，当时，螺杆稳定的临界载荷F c
综上，可知本设计满足稳定性要求。
七，螺母外径及凸缘设计
图1
参看图1
螺纹外径D2≈1.5d=48mm；
螺纹凸缘外径D3≈1.4D2=67.2mm，取D3=68mm；
螺纹凸缘厚b=（0.2~0.3）H=12~18mm，取b=16mm。
八，手柄设计
加在手柄上的力需要克服螺纹副之间相对转动的阻力矩和托杯支撑面间的摩擦力矩。
取加在手柄上的力F=250N，L为手柄长度，则FL=T1+T2。
有
上式参看图2。
D =（1.6~1.8）d=51.2~57.6mm，取D =56mm
D1=（0.6~0.8）d=19.2~25.6mm，取D1=24mm
图2
托杯选铸铁，手柄选Q215，摩擦因数f=0.12，则
取L=200mm，加套筒长450mm。
手柄直径；根据参考文献[3]；根据GB/T 700,，手柄材料屈服点，则，取，则
取手柄直径d手柄=25mm
九，底座设计
螺杆下落到底面，下部预留20~30mm，底座铸造起模斜度1:10，厚度10mm。
图3
D5由结构设计确定，参考图3，结合几何关系，取D5=120mm；D4=1.4D5=168mm。
校核底面挤压应力：
底面材料选择铸铁HT100，查表得铸件壁厚时，，。
显然，，满足设计要求。
十，其他配件设计
托杯在螺杆上及螺杆下部的挡圈厚度为4mm，外径取36mm，径取10mm。
底部螺栓及托杯挡圈处螺栓GB/T 5783-2000 M8×16
紧固销钉 BG/T 71-1985 M6×16
6，取
十一，参考文献
