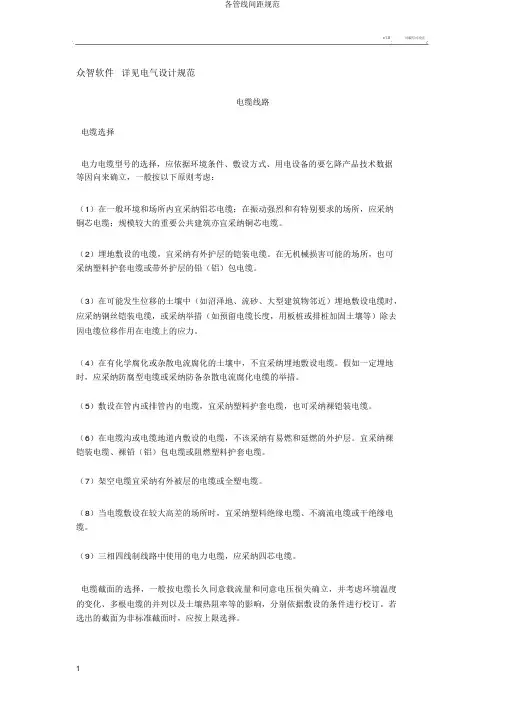

各管线间距规范

众智软件详见电气设计规范
电缆线路
电缆选择
电力电缆型号的选择，应根据环境条件、敷设方式、用电设备的要求和产品技术数据等因素来确定，一般按下列原则考虑：
（1）在一般环境和场所内宜采用铝芯电缆；在振动剧烈和有特殊要求的场所，应采用铜芯电缆；规模较大的重要公共建筑亦宜采用铜芯电缆。

（2）埋地敷设的电缆，宜采用有外护层的铠装电缆。

在无机械损伤可能的场所，也可采用塑料护套电缆或带外护层的铅（铝）包电缆。

（3）在可能发生位移的土壤中（如沼泽地、流砂、大型建筑物附近）埋地敷设电缆时，应采用钢丝铠装电缆，或采取措施（如预留电缆长度，用板桩或排桩加固土壤等）消除因电缆位移作用在电缆上的应力。

（4）在有化学腐蚀或杂散电流腐蚀的土壤中，不宜采用埋地敷设电缆。

如果必须埋地时，应采用防腐型电缆或采取防止杂散电流腐蚀电缆的措施。

（5）敷设在管内或排管内的电缆，宜采用塑料护套电缆，也可采用裸铠装电缆。

（6）在电缆沟或电缆隧道内敷设的电缆，不应采用有易燃和延燃的外护层。

宜采用裸铠装电缆、裸铅（铝）包电缆或阻燃塑料护套电缆。

（7）架空电缆宜采用有外被层的电缆或全塑电缆。

（8）当电缆敷设在较大高差的场所时，宜采用塑料绝缘电缆、不滴流电缆或干绝缘电缆。

（9）三相四线制线路中使用的电力电缆，应选用四芯电缆。

电缆截面的选择，一般按电缆长期允许载流量和允许电压损失确定，并考虑环境温度的变化、多根电缆的并列以及土壤热阻率等的影响，分别根据敷设的条件进行校正。

若选出的截面为非标准截面时，应按上限选择。

电缆线路应进行短路条件下的热稳定校验，但用熔断器作为短路保护的电缆线路允许不作校验。

在电缆沟或电缆隧道内敷设的电缆，当确定其空气计算温度时，除采用规定的昼夜平均温度外，尚要根据电缆发热、散热和通风效果来确定。

当缺乏计算资料时，可按规定空气温度加5C考虑。

当按短路热稳定条件确定的电缆截面大于按正常工作电流选择的截面时，应结合其他条件综合考虑，宜选择在短路时允许温度高的电缆。

单根电缆穿管（管内无人工通风）并敷设于空气中，其长期允许电流的校正系数参照下列数值：
(1)低压电缆截面在95mm2及以下时为。

(2)低压电缆截面在120〜185mm2时为。

(3)敷设在地中的单根电缆穿管时，其长期允许电流按敷设在空气中考虑。

电缆不允许长期过负荷，在事故或紧急情况下(如转换负荷等)不超过2h 的过负荷能力可为：3kV为10%,
6〜1OkV为15%。

沿不同冷却条件的路径敷设电缆线路时，其截面的选择见第8 章有关规定。

电缆埋地敷设
当沿同一路径敷设的室外电缆根数为8 根及以下且场地有条件时，宜采用直接埋地敷设。

电缆在室外直接埋地敷设的深度不应小于，穿越农田时不应小于1m,并应在电缆上下
各均匀铺设100mm 厚的细砂或软土，然后覆盖混凝土保护板或类似的保护层，覆盖的保护层应超过电缆两侧各50mm 。

在寒冷地区,电缆应埋设于冻土层以下。

当无法深埋时,应采取措施,防止电缆受到损坏。

直埋深度超过时可不考虑上部压力的机械损伤。

向一级负荷供电同一路径的双路电源电缆,不应敷设在同一沟内。

当无法分开时,可按本规范第条的有关规定执行。

电缆通过有振动和承受压力的下列各地段应穿管保护：
(1 )电缆引入和引出建筑物和构筑物的基础、楼板和过墙等处。

(2)电缆通过铁路、道路和可能受到机械损伤等地段。

(3)电缆引出地面2m 至地下处行人容易接触和可能受到机械损伤的地方。

埋地敷设的电缆之间及与各种设施平行或交叉的净距离，不应小于表所列数值。

有整埋地歌设的电缆之间及与各秤遼施的最小净距S 7 3 2 5
注| ◎衣申廉圳尬护.应自在坤设範t也拮訪护外JS）的外第算址卜
②ffiij电堰与毎琳噩木地平芥距盹平跟i
③5?屮腐号内魏字21背呵棘韭段电樂穿宵・恤囱愎保沪立加跟無民怦护右龙竹的M小净叩+ 松电缆U水特、压编空
吒彗平持・电缎与管渲揃崙養不士于0.甬尬时*平行力祈可减少呈典丽叫
电缆与建筑物平行敷设时，电缆应埋设在建筑物的散水坡外。

电缆引入建筑物时，所穿保护管应超出建筑物散水坡100mm。

电缆与热力管沟交叉时，如电缆穿石棉水泥管保护，其长度应伸出热力管沟两侧各2m ；用隔热保护层时应超过热力管沟和电缆两侧各1m。

电缆与道路、铁路交叉时，应穿管保护，保护管应伸出路基1m。

埋地敷设的电缆长度，应比电缆沟长约％〜2%,并做波状敷设。

埋地敷设的电缆，接头盒下面必须垫混凝土基础板，其长度应伸出接头保护盒两侧〜。

电缆中间接头盒外面应设有生铁或混凝土保护盒，或者用铁管保护。

当周围介质对电缆有腐蚀作用或地下经常有水冬季会造成冰冻时，保护盒应注沥青。

电缆沿坡度敷设时，中间接头应保持水平。

多根电缆并列敷设时，中间接头的位置应互相错开，其净距不应小于。

沿坡度或垂直敷设油浸纸绝缘电缆时，其敷设水平高差不应大于表所列数值。

电缆敷设的弯曲半径与电缆外径的比值，不应小于表所列数值
U 了决屮谁说腐君.包孵皑喘珈无恺煙电缆・
倉电士电城中也播牯没然堆緣电迩了不満育电龍圧同、和愎支.昴曙變慢电填・★也电纜播栓划時弓电纜警°
电缆在拐弯、接头、终端和进出建筑物等地段，应装设明显的方位标志。

直线段上应适当增设标桩，桩露出地面一般为。

电缆在电缆沟或隧道内敷设
当电缆与地下管网交叉不多，地下水位较低，且无高温介质和熔化金属液体流人可能
的地区，同一路径的电缆根数为18根及以下时，宜采用电缆沟敷设。

多于18根时，宜
采用电缆隧道敷设。

电力电缆在电缆沟或电缆隧道内敷设时，其水平净距为35mm，但不应小于电缆外径。

电缆在电缆沟和电缆隧道内敷设时，其支架层间垂直距离和通道宽度不应小于表所列数值。

支架层间番直曲蔦和通遭宽廉的最小净距（m；表7.玉艮3
电缆在电缆沟或电缆隧道内敷设时，支架间或固定点间的距离不应大于表所列数值
电缆支架的长度，在电缆沟内不宜大于；在隧道内不宜大于。

在盐雾地区或化学气体腐蚀地区，电缆支架应涂防腐漆或采用铸铁支架。

电缆沟和电缆隧道应采取防水措施，其底部应做坡度不小于％的排水沟。

积水可直接接
人排水管道或经集水坑用泵排出。

在支架上敷设电缆时，电力电缆应放在控制电缆的上层。

但1kV以下的电力电缆和控
制电缆可并列敷设。

当两侧均有支架时，1kV以下的电力电缆和控制电缆宜与1kV以上的电力电缆分别敷设
于不同侧支架上。

电缆沟在进入建筑物处应设防火墙。

电缆隧道进入建筑物处，以及在变电所围墙处，应设带门的防火墙。

此门应采用非燃烧材料或难燃烧材料制作，并应装锁。

隧道内采用电缆桥架、托盘敷设时，应符合本规范第节的有关规定。

并应每隔50m安
装一个防火密闭隔门，桥架、托盘通过防火的密闭隔门或可燃性的隔板墙时，通过段的电缆应作防火处理。

电缆沟宜采用钢筋混凝土盖板，每块盖板的重量不宜超过50kg。

电缆隧道的净高不应低于，有困难时局部地段可适当降低隧道内应采取通风措施，一般为自然通风。

电缆隧道长度大于7m 时，两端应设出口（包括人孔），两个出口间的距离超过75m 时，尚应增加出口。

人孔井的直径不应小于。

电缆隧道内应有照明，其电压不应超过36V,否则应采取安全措施。

其他管线不得横穿电缆隧道。

电缆隧道和其他地下管线交叉时，应尽可能避免隧道局部下降。

电缆在排管内敷设
电缆排管敷设方式，适用于电缆数量不多（一般不超过12 根），而道路交叉较多，路径拥挤，又不宜采用直埋或电缆沟敷设的地段。

排管可采用石棉水泥管或混凝土管。

敷设在排管内的电缆，应按本章第款选用，或采用特殊加厚的裸铅包电缆。

电缆排管应一次留足必要的备用管孔数，当无法预计发展情况时，除考虑散热孔外可留10%的备用孔，但不少于1〜2孔。

当地面上均匀荷载超过100kN/m 2或排管通过铁路及遇有类似情况时，必须采取加固措施，防止排管受到机械损伤。

排管孔的内径不应小于电缆外径的倍，但电力电缆的管孔内径不应小于90mm，控制
电缆的管孔内径不应小于75mm。

电缆排管安装时应符合下列条件：
（1 ）排管安装时，应有倾向人孔井侧不小于%的排水坡度，并在人孔井内设集水坑，以便集中排水；（2）排管顶部距地面不宜小于，在人行道下面的排管可不小于；
（3）排管沟底部应垫平夯实，并应铺设不少于80mm 厚的混凝土垫层。

在线路转角、分支处应设电缆人孔井，在直线段上，为便于拉引电缆也应设置一定数量的电缆人孔井，人孔井间的距离不宜大于150m。

电缆人孔井的净空高度不宜小于，其上部人孔的直径不应小于。

低压架空电力电缆
当地下情况复杂不宜采用电缆直埋敷设，且用户密度高、用户的位置和数量变动较大，今后需要扩充和调整以及总图无隐蔽要求时，可采用架空电缆。

但在覆冰严重地区不宜采用架空电缆。

有关架空电缆线路的电杆和埋设要求见本章第条的有关规定。

架空电缆普通吊线或正吊线强度计算的安全系数不应小于3;辅助吊线强度计算的安
全系数不应小于2。

架空电缆线路每条吊线上宜架设一根电缆。

杆上有两层吊线时，上下两吊线的垂直距离不应小于。

架空电缆与架空线路同杆时，电缆应在架空线路的下面，电缆与最下层的架空线横担的垂直间距不应小于。

架空电缆在吊线上以吊钩敷架，吊钩的间隔不应大于，吊线应采用不小于7/的镀锌铁
绞线或具有同等强度及直径的绞线。

架空电缆与地面的最小净距不应小于表所列数值。

电缆保护管的加工与敷设
电缆保护管的内径应大于电缆外径的倍。

当电缆与城镇街道、公路或铁路交叉时，保护管的管径不得小于
100mm。

保护管的弯曲半径应符合所穿人电缆的允许弯曲半径，见表所列数值。

一根保护管的
直角弯不得多于2个（但有中间接头盒，并便于安装、检修者可除外）。

保护管采用钢管时，其外表面应采用防腐处理，但埋人混凝土内的管子可不涂防腐漆。

当利用保护管作接地线时，管接头两侧应用跨接线焊接，若接头处采用套管焊接时可以例外。
