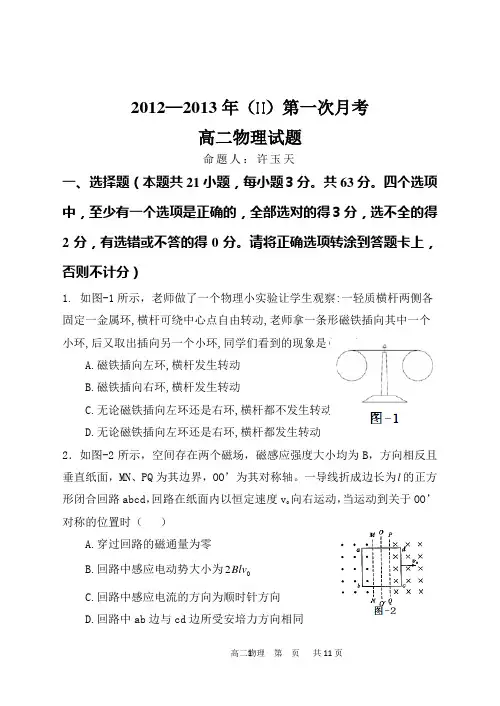

选修3-2 《电磁感应》《 交变电流》 测试卷(含答案)
2012—2013年(I I)第一次月考高二物理试题命题人:许玉天一、选择题(本题共21小题,每小题3分。
共63分。
四个选项中,至少有一个选项是正确的,全部选对的得3分,选不全的得2分,有选错或不答的得0分。
请将正确选项转涂到答题卡上,否则不计分)1.如图-1所示,老师做了一个物理小实验让学生观察:一轻质横杆两侧各固定一金属环,横杆可绕中心点自由转动,老师拿一条形磁铁插向其中一个小环,后又取出插向另一个小环,同学们看到的现象是( )A.磁铁插向左环,横杆发生转动B.磁铁插向右环,横杆发生转动C.无论磁铁插向左环还是右环,横杆都不发生转动D.无论磁铁插向左环还是右环,横杆都发生转动2.如图-2所示,空间存在两个磁场,磁感应强度大小均为B,方向相反且垂直纸面,MN、PQ为其边界,OO’为其对称轴。
一导线折成边长为l的正方向右运动,当运动到关于OO’形闭合回路abcd,回路在纸面内以恒定速度vo对称的位置时()A.穿过回路的磁通量为零2BlvB.回路中感应电动势大小为C.回路中感应电流的方向为顺时针方向D.回路中ab边与cd边所受安培力方向相同3.如图-3所示为地磁场磁感线的示意图。
在北半球地磁场的竖直分量向下。
飞机在我国上空匀速巡航,机翼保持水平,飞行高度不变.由于地磁场的作用,金属机翼上有电势差,设飞行员左方机翼末端处的电势为U1,右方机翼末端处的电势为U2,则( )A.若飞机从西往东飞,U1比U2高B.若飞机从东往西飞,U2比U1高C.若飞机从南往北飞,U1比U2高D.若飞机从北往南飞,U2比U1高4. 如图-4所示,AOC是光滑的金属轨道,AO沿竖直方向,OC沿水平方向,PQ是一根金属直杆如图立在导轨上,直杆从图示位置由静止开始在重力作用下运动,运动过程中Q端始终在OC上,P端始终附在AO轨道上,直到完全落在OC上,空间存在垂直纸面向外的匀强磁场,则在PQ棒滑动的过程中,下列判断正确的 ( )A.感应电流的方向始终是由P→QB.感应电流的方向先是由P→Q,再是Q→PC.PQ受磁场力的方向垂直棒向左D.PQ受磁场力的方向垂直于棒先向左后向右5.如图-5所示,铁路上使用一种电磁装置向控制中心传输信号以确定火车的位置.能产生匀强磁场的磁铁,被安装在火车首节车厢下面,如图(甲)所示(俯视图).当它经过安放在两铁轨间的线圈时,便会产生一电信号,被控制中心接收.当火车通过线圈时,若控制中心接收到的线圈两端的电压信号为图(乙)所示,则说明火车在做()A.匀速直线运动B.匀加速直线运动C.匀减速直线运动D.加速度逐渐增大的变加速直线运动6.如图-6所示,螺线管B置于闭合金属圆环A的轴线上,当B中通过的电流I减小时()A.环A有缩小的趋势B.环A有扩张的趋势C.螺线管B有缩短的趋势D.螺线管B有身长的趋势7.1931年英国物理学家狄拉克从理论上预言:存在只有一个磁极的粒子,即“磁单极子”,1982年,美国物理学家卡布莱设计了一个寻找磁单极子的实验,他设想,如果一个只有N极的磁单极子从上向下穿过如图-7所示的超导线圈,那么,从上向下看,超导线圈上将出现( )A.磁单极子穿过超导线圈的过程中,线圈中产生的感应电流的方向变化B.N磁单极子,与S磁单极子分别穿过超导线圈的过程中,线圈中感应电流方向相同C.磁单极子穿过超导线圈的过程中,线圈中感应电流方向不变D.假若磁单极子为N磁单极子,穿过超导线圈的过程中,线圈中感应电流方向始终为顺时针(从上往下看)8.如图-8所示是测定自感系数很大的线圈L直流电阻的电路,L两端并联一只电压表,用来测自感线圈的直流电压,在测量完毕后,将电路解体时应先( )A.断开S1B .断开S 2C .拆除电流表D .拆除电阻R9、一只氖管的起辉电压与交流电u=50sin314t (V) 的有效值相等,若将这交流电接到氖管的两极,在一个周期内,氖管的发光时间为 ( )A 、0.02sB 、0.015sC 、0.05sD 、0.01s10.如图-9所示半径为a 右端开小口的导体圆环和长为2a 的导体直杆,单位长度电阻均为R 0 。
高二物理电磁感应交变电流测试卷
高二物理电磁感应交变电流测试卷及参考答案一、选择题(不定项,每题4分,共40分)1、用比值法定义物理量是物理学中一种很重要的思想方法,下列哪个物理量的确定是由比值法定义的:()A、加速度a=mFB、感应电动势t∆∆=φεC、电阻SLRρ=D、磁感应强度B=IlF2、一矩形线圈绕垂直于匀强磁场方向、并位于线圈平面内的固定轴转动,线圈中的感应电动势e随时间t的变化情况如图所示,则( )A.t1时刻穿过线圈的磁通量为零B.t2时刻穿过线圈的磁通量最大C.t3时刻穿过线圈的磁通量变化率为零D.t4时刻穿过线圈的磁通量变化率为零3、.一直导线长L=1m,放在磁感应强度为B=2T的匀强磁场中以速率v=3m/s运动,则感应电动势的大小是( )A.6vB.2vC.0D.8v4、如图所示,直导线与导线框位于同一平面,要使导线框中产生如图所示方向的感应电流,则直导线中电流方向及其变化情况是()(A)电流方向为M到N,电流不变(B)电流方向为N到M,电流逐渐增大(C)电流方向为M到N,电流逐渐增大(D)电流方向为N到M,电流不变5、如图所示的电路中,A1和A2是完全相同的灯泡,线圈L的电阻可以忽略.下列说法中正确的是()(A)合上开关K接通电路时,A2先亮,A1后亮,最后一样亮(B)合上开关K接通电路时,A1和A2始终一样亮(C)断开开关K切断电路时,A2立刻熄灭,A1过一会儿才熄灭(D)断开开关K切断电路时,A1和A2都要过一会儿才熄灭6、发电厂发电机的输出电压为U1。
发电厂到学校的输电导线总电阻为R,通过导线的电流为I,学校得到的电压为U2,则输电线上损耗的功率可表示为()A、U12/ RB、(U1—U2)2/ RC、I2RD、I(U1—U2)7、一正弦交流电的电压随时间变化的规律如图示,由图可知()A.该交流电的电压的有效值为100 VB.该交流电的频率为25 HzC.该交流电压瞬时值的表达式为u=100sin 25t VD.若将该交流电压加在阻值为100 Ω的电阻两端,该电阻消耗的功率为50 W8、如图示理想变压器原副线圈匝数之比:n1:n2=4:1,原线圈两端连接光滑导轨,副线圈与电阻R连接组成闭合回路,当直导线AB在匀速强磁场中沿导轨匀速地向左作切割磁感线运动时,安培表A1的读数为12mA,那么安培表A2的读数为 ( )A.0B.3mAC.48mAD.与R值大小无关9、如图示电路中,L1、L2、L3是三盏相同的电灯,当电源为220 V的交流电源时,L1、L2、L3的发光情况相同.如将电源改为220 V的直流电源,则稳定后观察到的现象是( )A.L1、L2、L3三盏电灯的亮度保持不变B.L1不亮,L2、L3两盏电灯的亮度保持不变C.L2变得最亮D.L3变得最亮10、如图所示,质量为m、带电量为q的带正电粒子,以初速度v0垂直进入正交的匀强电场E和匀强磁场B中,从P点离开该区域,此时侧向位移为s,则(重力不计)()A、粒子在P所受的磁场力可能比电场力大B、粒子的加速度为(Eq-Bqv0)/mC、粒子在P点的速率为m/E q s2v2+D、粒子在P点的动能为mv02/2+Eqs二、填空题(每空3分,共24分)11、把一内阻不计的交流发电机的转子的转速提高一倍,并把输出端接在原、副线圈匝数比为5∶2的变压器的原线圈两端。
【高考复习】2020版高考物理 单元测试 交变电流传感器(含答案解析)
2020版高考物理单元测试交变电流传感器1.一电器中的变压器可视为理想变压器,它将220 V交变电流改为110 V,已知变压器原线圈匝数为800,则副线圈匝数为( )A.200 B.400 C.1 600 D.3 2002.关于生活中遇到的各种波,下列说法正确的是( )A.电磁波可以传递信息,声波不能传递信息B.手机在通话时涉及的波既有电磁波又有声波C.太阳光中的可见光和医院“B超”中的超声波传播速度相同D.遥控器发出的红外线波长和医院“CT”中的X射线波长相同3.现代生活中,人们已更多地与电磁波联系在一起,并且越来越依赖于电磁波,关于电磁场和电磁波,以下说法正确的是( )A.把带电体和永磁体放在一起,即可以在其周围空间中产生电磁波B.手机、电视、光纤通信都是通过电磁波来传递信息的C.医院中用于检查病情的“B超”是利用了电磁波的反射原理D.车站、机场安全检查时“透视”行李箱的安检装置是利用红外线实现成像的4.一个小型电热器若接在输出电压为10 V 的直流电源上,消耗电功率为P;若把它接在某个正弦式交流电源上,其消耗的电功率为P2.如果电热器电阻不变,则此交流电源输出电压的最大值为( )A.5 V B.5 2 V C.10 V D.10 2 V5.如图所示,一理想变压器的原、副线圈匝数之比为n1∶n2=55∶1,原线圈接电压u=220sin 100πt V的交流电源,电表均为理想电表。
闭合开关后,在滑动变阻器的滑片P从最上端滑到最下端的过程中,下列说法正确的是( )A.副线圈交变电流的频率是100 HzB.电压表的示数为4 VC.滑动变阻器两端的电压先变大后变小D.电流表的示数变小6.假设所有的汽车前窗玻璃和前灯玻璃均按同一要求设置,使司机不仅可以防止对方汽车强光的刺激,也能看清自己车灯发出的光所照亮的物体.以下措施中可行的是( ) A .前窗玻璃的透振方向是竖直的,车灯玻璃的透振方向是水平的 B .前窗玻璃的透振方向是竖直的,车灯玻璃的透振方向也是竖直的C .前窗玻璃的透振方向是斜向右上45°,车灯玻璃的透振方向是斜向左上45°D .前窗玻璃的透振方向是斜向右上45°,车灯玻璃的透振方向也是斜向右上45°7.如图所示,面积均为S 的单匝线圈绕其对称轴或中心轴在匀强磁场B 中以角速度ω匀速转动,能产生正弦交变电动势e=BS ωsin ωt 的图是( )8.一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示.已知发电机线圈内阻为5.0 Ω,则外接一只电阻为95.0 Ω的灯泡,如图乙所示,则( )A .电压表的示数为220 VB .电路中的电流方向每秒钟改变50次C .灯泡实际消耗的功率为484 WD .发电机线圈内阻每秒钟产生的焦耳热为24.2 J9. (多选)在远距离输电时,输送的电功率为P ,输电电压为U ,所用导线电阻率为ρ,横截面积为S ,总长度为l ,输电线损失的电功率为P′,用户得到的电功率为P 用,则下列关系式中正确的是( )A .P ′=U 2S ρlB .P ′=P 2ρl U 2SC .P 用=P -U 2S ρlD .P 用=P ⎝ ⎛⎭⎪⎫1-P ρl U 2S10. (多选)边长为L 的正方形线框在匀强磁场B 中以角速度ω匀速转动,产生的感应电流的最大值为I m ,设灯泡的电阻为R ,其他电阻不计.从如图所示位置开始计时,则( )A .电路中电流的最大值I m =BL 2ωRB .电路中电流的瞬时表达式为i=I m sin ωtC .电流表的读数为I m2D .灯泡的电功率为I 2m2R11. (多选)如图所示,理想变压器原线圈匝数n 1=1 210,副线圈匝数n 2=121,原线圈电压u=311sin100 πt (V),负载电阻R=44 Ω,不计电表对电路的影响,各电表的读数应为( )A .A 1读数为0.05 AB .V 1读数为311 VC .A 2读数为0.5 AD .V 2读数为31.1 V12. (多选)如图所示为某兴趣小组设计的一种发电装置,在磁极和圆柱状铁芯之间形成的两磁场区域的圆心角α均为49π,磁场均沿半径方向;矩形线圈abcd(d 点未在图中标出)的匝数为N ,其边长ab=cd=l ,bc=ad=2l ;线圈的总电阻为r ,外接电阻为R ;线圈以角速度ω绕中心轴匀速转动,bc 边和ad 边同时进、出磁场.在磁场中,bc 边和cd 边所经过处的磁感应强度大小均为B 、方向始终与两边的运动方向垂直.则( )A .bc 边和ad 边在磁场中运动时,线圈的感应电动势的大小为NBl 2ωB .bc 边和ad 边在磁场中运动时,bc 边所受安培力的大小为4N 2B 2l 3ωR +rC .通过R 的电流有效值为2NBl 2ωR +rD .通过R 的电流有效值为4NBl 2ω+.13.如图所示,交流发电机电动势的有效值E=20 V ,内阻不计,它通过一个R=6 Ω的指示灯连接变压器.变压器输出端并联24只彩色小灯泡,每只灯泡都是“6 V 0.25 W ”,灯泡都正常发光,导线电阻不计.求:(1)降压变压器原、副线圈匝数比; (2)发电机的输出功率.14.1897年,举世闻名的“尼亚加拉”水电站建成,现已使用100多年.当时世界各地都在使用着费用高昂的直流电.而尼亚加拉水电站采用了特斯拉发明的交流电供、输电技术,用高压电实现了远距离供电.若其中某一发电机组设计为:发电机最大输出功率为P=100 kW,输出电压为U1=250 V,用户需要的电压为U2=220 V,输电线电阻为R=10 Ω,若输电线中因生热而损失的功率为输送功率的4%.(1)画出此输电线路的示意图;(2)求在输电线路中设置的升压变压器的原、副线圈的匝数比;(3)求降压变压器的最大输出电流I2(结果保留整数).答案解析1.答案为:B ;解析:根据变压器的变压规律U 1U 2=n 1n 2,可求副线圈匝数为400,所以选项B 正确.2.答案为:B ;解析:声波、电磁波都能传递能量和信息,选项A 错误;在手机通话过程中,既涉及电磁波又涉及声波,选项B 正确;可见光属于电磁波,“B 超”中的超声波是声波,波速不同,选项C 错误;红外线波长较X 射线波长长,故选项D 错误.3.答案为:B ;解析:要产生电磁波,必须要有变化的磁场与变化的电场,即电磁场,电磁场在介质中传播产生电磁波,A 错误;通过电磁波可以实现各种通信,B 正确;“B 超”是利用了超声波的反射原理,C 错误;车站、机场安全检查时“透视”行李箱的安检装置是利用X 射线实现成像的,D 错误.4.答案为:C ;解析:根据P=U 2R ,对直流电有P=(10 V )2R ,对正弦式交流电有P 2=U ′2R,所以正弦式交流电的有效值为U′=PR 2=102V , 故交流电源输出电压的最大值U m ′= 2 U ′=10 V ,故选项C 正确,选项A 、B 、D 错误.5.答案为:B ;解析:由电压公式知交变电流的角速度为ω=100πrad/s,则频率f==50Hz,变压器不改变电流的频率,故副线圈交变电流的频率是50Hz,A 错误;原线圈两端的输入电压有效值为220V,由知,副线圈两端电压为U 2=4V,即为电压表的读数,故B 正确;在滑动变阻器的滑片P 从最上端滑到最下端的过程中,电路中的总电阻减小,根据欧姆定律可知,变压器的输出电流增大,则输入的电流也增大,即电流表的示数变大,定值电阻R 两端的电压变大,副线圈两端电压不变,所以滑动变阻器两端电压变小,故C 、D 错误。

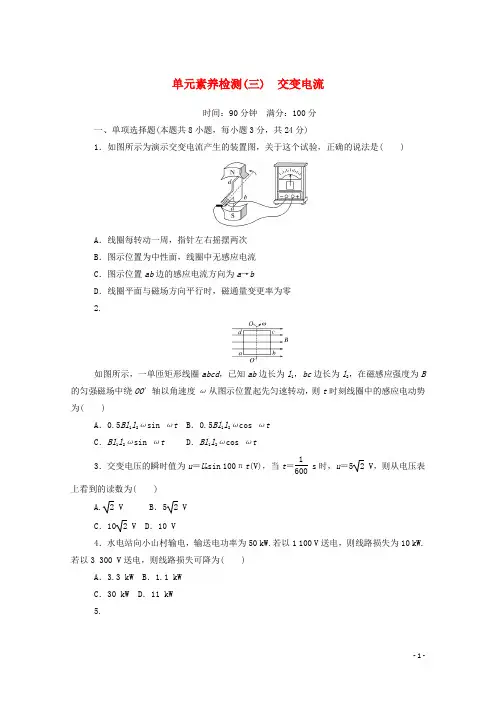

2024_2025学年新教材高中物理第三章交变电流单元素养检测三含解析新人教版选择性2
单元素养检测(三) 交变电流时间:90分钟满分:100分一、单项选择题(本题共8小题,每小题3分,共24分)1.如图所示为演示交变电流产生的装置图,关于这个试验,正确的说法是( )A.线圈每转动一周,指针左右摇摆两次B.图示位置为中性面,线圈中无感应电流C.图示位置ab边的感应电流方向为a→bD.线圈平面与磁场方向平行时,磁通量变更率为零2.如图所示,一单匝矩形线圈abcd,已知ab边长为l1,bc边长为l2,在磁感应强度为B 的匀强磁场中绕OO′轴以角速度ω从图示位置起先匀速转动,则t时刻线圈中的感应电动势为( )A.0.5Bl1l2ωsin ωt B.0.5Bl1l2ωcos ωtC.Bl1l2ωsin ωt D.Bl1l2ωcos ωt3.交变电压的瞬时值为u=U m sin 100πt(V),当t=1600s时,u=5 2 V,则从电压表上看到的读数为( )A. 2 V B.5 2 VC.10 2 V D.10 V4.水电站向小山村输电,输送电功率为50 kW.若以1 100 V送电,则线路损失为10 kW.若以3 300 V送电,则线路损失可降为( )A.3.3 kW B.1.1 kWC.30 kW D.11 kW5.电流互感器是一种测量电路中电流的变压器,工作原理如图所示.其原线圈匝数较少,串联在电路中,副线圈匝数较多,两端接在电流表上.则电流互感器( )A .是一种降压变压器B .能测量直流电路的电流C .原、副线圈电流的频率不同D .副线圈的电流小于原线圈的电流 6.如图所示,志向变压器原、副线圈匝数之比为20:1,原线圈接正弦沟通电源,副线圈接入“220 V,60 W”灯泡一只,且灯泡正常发光,则( )A .电流表的示数为32220 AB .电源输出功率为1 200 WC .电流表的示数为3220 AD .原线圈端电压为11 V7.如图,志向变压器原线圈输入电压U =U m sin ωt ,副线圈电路中R 0为定值电阻,R 是滑动变阻器.V 1和V 2是志向沟通电压表,示数分别用U 1和U 2表示;A 1和A 2是志向沟通电流表,示数分别用I 1和I 2表示.下列说法正确的是( )A .I 1和I 2表示电流的瞬时值B .U 1和U 2表示电压的最大值C .滑片P 向下滑动过程中,U 2不变、I 1变大D .滑片P 向下滑动过程中,U 2变小、I 1变小8.某小型水电站的电能输送示意图如图所示,发电机通过升压变压器T 1和降压变压器T 2向用户供电.已知输电线的总电阻为R ,降压变压器T 2的原、副线圈匝数之比为4:1,降压变压器副线圈两端交变电压u =2202sin 100πt (V),降压变压器的副线圈与阻值R 0=11 Ω的电阻组成闭合电路.若将变压器视为志向变压器,则下列说法不正确的是( )A .通过R 0的电流的有效值是20 AB .降压变压器T 2原、副线圈的电压之比为4:1C .升压变压器T 1的输出电压等于降压变压器T 2的输入电压D .升压变压器T 1的输出功率大于降压变压器T 2的输入功率 二、多项选择题(本题共4小题,每小题4分,共16分)9.单匝矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动,穿过线圈的磁通量随时间变更的关系图像如图所示.则下列说法中正确的是( )A .t =0时刻,线圈平面与中性面垂直B .t =0.01 s 时刻,Φ的变更率最大C .t =0.02 s 时刻,感应电动势达到最大D .从t =0.01 s 时刻至t =0. 04 s 时刻线圈转过的角度是32π10.图甲为小型旋转电枢式沟通发电机的原理图,其矩形线圈在磁感应强度为B 的匀强磁场中,绕垂直于磁场方向的固定轴OO ′匀速转动,线圈的两端经集流环和电刷与电阻R =10 Ω连接,与电阻R 并联的沟通电压表为志向电压表,示数是10 V .图乙是矩形线圈磁通量Φ随时间t 变更的图像.则( )A .电阻R 上的热功率为10 WB .0.02 s 时R 两端的电压瞬时值为零C .R 两端的电压u 随时间t 变更的规律是u =14.1cos 100πt VD .通过R 的电流i 随时间t 变更的规律是i =cos50πt A11.如图所示,在某沟通电路中,有一正在工作的变压器,原、副线圈匝数分别为n 1=600,n2=120,沟通电源电压U1=220 V,原线圈中串联一个0.2 A的保险丝,为保证保险丝不被烧断,则( )A.负载功率不能超过44 WB.副线圈电流最大值不能超过1 AC.副线圈电流有效值不能超过1 AD.副线圈电流有效值不能超过0.2 A12.图甲为远距离输电示意图,变压器均为志向变压器,升压变压器原、副线圈匝数比为1:100,其输入电压如图乙所示,远距离输电线的总电阻为100 Ω.降压变压器右侧部分为一火警报警系统原理图,其中R1为肯定值电阻,R2为热敏电阻,当温度上升时其阻值变小,电压表显示加在报警器上的电压(报警器未画出).未发生火情时,升压变压器的输入功率为750 kW.下列说法中正确的是( )A.降压变压器副线圈输出的沟通电频率为50 HzB.未发生火情时,远距离输电线路损耗功率为180 kWC.当R2所在处发生火情时,电压表V的示数变大D.当R2所在处发生火情时,输电线上的电流变大三、非选择题(本题共6小题,共60分)13.(6分)某同学选用匝数可调的可拆变压器来做“探究变压器线圈两端的电压与匝数的关系”试验,变压器原线圈两端所接的电源应是电压为12 V的低压________(选填“沟通电源”或“直流电源”).先保持原线圈的匝数不变,增加副线圈的匝数,视察到副线圈两端的电压________(选填“增大”“减小”或“不变”);然后再保持副线圈的匝数不变,增加原线圈的匝数,视察到副线圈两端的电压________(选填“增大”“减小”或“不变”).上述探究副线圈两端的电压与匝数的关系中采纳的试验方法是________________(选填“限制变量法”“转换法”或“类比法”).14.(8分)在“探究变压器两个线圈的电压关系”的试验中,操作步骤如下:①将两个线圈套到可拆变压器的铁芯上;②闭合电源开关,用多用电表的沟通电压挡分别测量原线圈和副线圈两端的电压;③将匝数较多的一组线圈接到学生电源的沟通电源输出端上,另一个作为副线圈,接上小灯泡;④将原线圈与副线圈对调,重复以上步骤.(1)以上操作的合理依次是________(填步骤前数字序号);(2)如图所示,在试验中,两线圈的匝数n1=1 600,n2=400,当将n1作原线圈时,原线圈两端电压为16 V,副线圈两端电压为4 V;n1与n2对调后,原线圈两端电压为8 V时,副线圈两端电压为32 V,那么可初步确定,变压器两个线圈的电压U1、U2与线圈匝数n1、n2的关系是________.15.(7分)有一个沟通发电机产生的正弦式沟通电的电动势如图所示.(1)当t=1200s时,求该沟通电动势的瞬时值;(2)当电动势的瞬时值为最大值的一半时,求发电机线圈平面与磁感线的夹角;(3)已知发电机线圈面积为16 cm2,共25匝,求匀强磁场的磁感应强度大小.16.(9分)如图所示,一半径为r的半圆形线圈,以直径ab为轴匀速转动,转速为n,ab的左侧有垂直于纸面对里(与ab垂直)的匀强磁场,磁感应强度为B.M和N是两个集流环,负载电阻为R,线圈、电流表和导线的电阻均不计,求:(1)从图示位置起转过14圈的时间内负载电阻R 上产生的热量;(2)从图示位置起转过14圈的时间内通过负载电阻R 的电荷量;(3)电流表的示数.17.(14分)如图所示是沟通发电机模型示意图,n =100匝的矩形闭合导线框ABCD 处于磁感应强度大小为B =210π T 的水平匀强磁场中,线框面积S =0.48 m 2.线框绕垂直于磁场的轴OO ′以角速度ω=100π rad/s 匀速转动,并与志向升压变压器相连,升压变压器的原、副线圈匝数比为2:5,志向降压变压器副线圈接入一只“12 V 30 Ω”的灯泡,且灯泡正常发光,线框、输电线路的电阻都不计.(1)将图示时刻记为t =0,指出此刻线框中的电流方向,并写出该正弦式沟通电电动势的瞬时值表达式;(2)求降压变压器的原、副线圈匝数比; (3)求灯泡正常发光时,电流表的读数.18.(16分)如图甲所示,发电机的输出电压为220 V ,输出功率为44 kW ,每条输电线电阻为0.2 Ω,求用户得到的电压和电功率各是多少?假如如图乙所示,发电机先用变压比为1:10的升压变压器将电压上升,经同样的输电线且经变压比为10:1的降压变压器降压后再供应用户,则用户得到的电压和电功率各是多少?单元素养检测(三) 交变电流1.解析:线圈在磁场中匀速转动时,在电路中产生呈周期性变更的交变电流,线圈经过中性面时电流变更方向,线圈每转动一周,有两次通过中性面,电流方向变更两次,指针左右各摇摆一次,A项错误;线圈处于题图所示位置时,ab边向右运动,由右手定则,ab边的感应电流方向为a→b,B项错误,C项正确;线圈平面与磁场方向平行时,ab、cd边垂直切割磁感线,线圈产生的电动势最大,也可以这样认为,线圈处于竖直位置时,磁通量为零,但磁通量的变更率最大,D项错误.答案:C2.解析:线圈从题图位置起先转动,感应电动势瞬时值表达式为e=E m cos ωt,由题意,E m=BSω=Bl1l2ω,所以e=Bl1l2ωcos ωt.答案:D3.解析:将t=1600s及u=5 2 V代入u=U m sin 100πt(V),可以求得最大值U m=10 2V,有效值为10 V,电压表的读数为有效值,D正确.答案:D4.解析:由P =UI ,ΔP =I 2R 可得:ΔP =P 2U2R ,所以当输送电压增大为原来的3倍时,线路损失变为原来的19,即ΔP =1.1 kW.答案:B5.解析:变压器是利用电磁感应的原理来变更沟通电压的装置,不能变更交变电流的频率,B 、C 项均错误;依据变压器匝数与电压的关系U 1U 2=n 1n 2可得副线圈的电压U 2=n 2n 1U 1,由于原线圈匝数少而副线圈的匝数多,即n 1<n 2,因此有U 2>U 1,电流互感器是一种升压变压器,A 项错误;依据变压器匝数与电流的关系I 1I 2=n 2n 1可得副线圈的电流I 2=n 1n 2I 1,由于n 1<n 2,因此有I 2<I 1,D 项正确.答案:D6.解析:由灯泡正常发光,可知副线圈电压为220 V ,由U 1U 2=n 1n 2可知,原线圈电压U 1=20×220 V=4 400 V ,D 错.又因输入功率等于输出功率,P 1=P 2=60 W ,故B 错.电流表读数为有效值,原线圈中电流I 1=P 1U 1=604 400 A =3220A ,故A 错、C 正确.答案:C 7.解析:电压表和分别测量变压器原、副线圈的输入、输出电压的有效值,电流表和分别测量原、副线圈电路中电流的有效值,A 、B 项错误;滑动变阻器滑片P 向下滑动时,接入电路的电阻变小,原副线圈输入、输出电压不变,由欧姆定律I =U R +R 0可知,副线圈电路中的电流变大,副线圈输出功率变大,由P 入=P 出,得原线圈的输入功率变大,由P =IU 可知,原线圈电路中的电流变大,C 项正确,D 项错误.答案:C8.解析:降压变压器副线圈两端交变电压的有效值为220 V ,负载电阻为11 Ω,所以通过R 0的电流的有效值是20 A ,选项A 正确;降压变压器T 2的原、副线圈匝数之比为4:1,所以降压变压器T 2的原、副线圈的电压之比为4:1,选项B 正确;升压变压器T 1的输出电压等于降压变压器T 2的输入电压加上输电线上损失的电压,选项C 错误;升压变压器T 1的输出功率等于降压变压器T 2的输入功率加上输电线上损失的功率,选项D 正确.答案:C9.解析:由题图可知在0、0.02 s 、0.04 s 时刻线圈平面在中性面位置,Φ最大,ΔΦΔt =0,故E =0,A 、C 错误;在0.01 s 、0.03 s 、0.05 s 时刻线圈平面与磁感线平行,Φ最小,圈两端的电压;最终将原线圈与副线圈对调,重复以上步骤.(2)两线圈的匝数n 1=1 600,n 2=400,当将n 1作原线圈时,原线圈两端电压为16 V ,副线圈两端电压为4 V ;当n 1与n 2对调后,原线圈两端电压为8 V 时,副线圈两端电压为32 V ,由以上数据可得:U 1U 2=n 1n 2.答案:(1)①③②④(4分) (2)U 1U 2=n 1n 2(4分)15.解析:(1)由题图可以写出该交变电流电动势的瞬时值表达式为e =5sin2π0.02t (V)=5sin 100πt (V),(2分) 当t =1200 s 时,电动势的瞬时值为e =5sin ⎝ ⎛⎭⎪⎫100π×1200 (V)=5 V .(1分) (2)当电动势的瞬时值为最大值的一半时,有2.5 V =5 sin θ(V)(θ为线圈平面与中性面的夹角),所以θ=30°,故线圈平面与磁感线之间的夹角为60°.(2分)(3)因为E m =nBSω,又ω=100π rad/s,所以B =E mnSω=0.4 T .(2分) 答案:(1)5 V (2)60° (3)0.4 T16.解析:线圈绕轴匀速转动时,在电路中产生如答图所示的交变电动势.此交变电动势的最大值为E m =BSω=B ·πr 22·2πn =π2Bnr 2(2分)(1)在线圈从题图所示位置转过14圈的时间内,电动势的有效值为E =E m2=2π2Bnr22(1分)故电阻R 上产生的热量为Q =⎝ ⎛⎭⎪⎫E R 2R ·T 4=π4B 2r 4n 8R (2分)(2)在线圈从题图所示位置转过14圈的时间内,电动势的平均值为E -=ΔΦΔt ,故通过R 的电荷量为q =I -·Δt =E -R ·Δt =ΔΦR =πBr 22R(2分)(3)设此交变电动势在一个周期内的有效值为E ′,由有效值的定义得⎝ ⎛⎭⎪⎫E m 22R ·T4×2=E ′2RT ,解得E ′=E m 2(1分) 故电流表的示数为I =E ′R =π2r 2nB 2R(1分) 答案:(1)π4B 2r 4n 8R (2)πBr 22R (3)π2r 2nB 2R17.解析:(1)利用右手定则推断得到,电流方向为DCBAD .(1分) 该正弦式沟通电电动势的瞬时值表达式为e =nBSωsin(ωt +φ0)(1分)代入相关数据得e =4802sin ⎝⎛⎭⎪⎫100πt +π2(V)(2分) (2)发电机的电动势有效值是480 V ,升压变压器的原、副线圈匝数比为2 5 由n 1n 2=U 1U 2,得升压变压器副线圈的电压U 2=1 200 V(2分)由于灯泡正常发光,则通过降压变压器电压降为12 V n 3n 4=U 3U 4(1分) 线路电阻不计,则U 2=U 3(1分)得n 3n 4=1001.(2分) (3)灯泡正常发光时,P 灯=4.8 W(1分)志向变压器输出功率等于输入功率,故P 出=P 灯=4.8 W(1分)P 出=U 1I 1,解得电流表的读数I 1=0.01 A .(2分)答案:(1)电流方向为DCBAD e =4802sin ⎝⎛⎭⎪⎫100πt +π2 (V) (2)100 1 (3)0.01 A18.解析:采纳220 V 低压干脆供电时,回路总电流I =P 0U 1=44×103220A =200 A(1分) 线路上的电压损失U 损=I ×2R 线=200×2×0.2 V =80 V(2分)线路上损失的功率P 损=I 2×2R 线=2002×0.4 W=1.6×104 W =16 kW(2分) 则用户获得的电压U 用=U 1-U 损=140 V(1分)用户获得的功率P 用=P 0-P 损=2.8×104 W =28 kW(1分)若采纳题图乙所示高压供电,由升压变压器规律U 0U 1=n 0n 1得U 1=n 1U 0n 0=2 200 V(2分) 升压后的输电电流I 1=P 0U 1=20 A(1分)则线路上的电压损失U 损=I 1×2R 线=20×2×0.2 V=8 V(1分)。
【单元练】2021年高中物理选修2第三章【交变电流】基础练习(答案解析)(1)
一、选择题1.如图,用一根总电阻为2R 粗细均匀的铜导线制成半径为L 的圆环,PQ 为圆环的直径,其左右两侧14圆面积内各存在垂直于圆环所在平面的匀强磁场,磁感应强度大小均为B ,但方向相反。
一根长度为2L 、电阻为R 的金属棒MN 绕着圆环的圆心O 点紧贴着圆环以角速度ω沿逆时针方向匀速转动,转动过程中金属棒MN 与圆环始终接触良好,不计一切阻力和摩擦,下列说法正确的是( )A .转动过程中流过金属棒中电流方向始终是从N 到MB .图示位置金属棒两端的电压大小为223B L ωC .从PQ 位置开始计时,π02ω-时间内通过金属棒MN 的横截面电荷量为零 D 22B L ω D解析:DA .当OM 在左上方磁场中时,由右手定则可知,金属棒中电流方向是从N 到M ,当OM 在右下方磁场中时,由右手定则可知,金属棒中电流方向是从M 到N ,故A 错误;B .图示位置金属棒产生的感应电动势为222LE BL BL ωω=⨯⨯=外电路的总电阻为1=2R R 外图示位置金属棒两端的电压大小为213U BL ω=故B 错误;C .从PQ 位置开始计时,π02ω-时间内切割磁感线产生的平均感应电动势为2222LE BLv BL BL ωω=⨯=⨯⨯=所以平均感应电流不为0,由公式q It =可知,电荷量也不为0,故C 错误; D .金属棒转动一周过程中有半个周期内有电流产生,且大小为222332BL BL I R R ωω==金属棒旋转一周的过程中,金属棒中电流的有效值为242224294B L TI RT R R ω=⨯⨯⨯有解得223BL I Rω=有 故D 正确。
故选D 。
2.一台发电机产生的交变电流的u t -图象如图所示,该交变电流( )A .周期是0.01sB .电动势有效值为155.5VC .在0.01s t =时,线圈平面与中性面重合D .在0.02s t =时,穿过线圈的磁通量变化率最大C 解析:C 【分析】先根据图象读出周期和电动势的最大值,再根据2U =求出电动势有效值;在0.01st =时,电动势瞬时值为零,线圈平面与中性面重合;根据E n t∆Φ=∆,0.02s t =时,电动势瞬时值为零,穿过线圈的磁通量变化率为零。
新人教版高中物理选修二第三章《交变电流》检测题(含答案解析)
一、选择题1.(0分)[ID :128886]交流发电机的输出电压为U ,采用图示理想变压器输电,升压变压器原、副线圈匝数比为m ,降压变压器原、副线圈匝数之比为n ,输电导线电阻为r ,用户的工作电压为U 。
下列说法正确的是( )A .mn =1B .mn >1C .输电线上损失的功率为222(1)mn U m r - D .输电线上损失的功率为2U mr2.(0分)[ID :128882]如图所示,面积为S 的线圈均绕其对称轴或中心轴在匀强磁场B 中以角速度ω匀速转动,能产生正弦交变电动势sin e BS t ωω=的图是( )A .B .C .D .3.(0分)[ID :128869]某小型电站用两根单位长度内电阻为42.510/m -⨯Ω的电缆直接向10公里外的山区送电,已知其输出电功率是61.210⨯kW 。
现用200kV 电压输电,则下列说法正确的是( )A .输电线上输送的电流大小为4410⨯AB .输电线上由电阻造成的损失电压为30kVC .若改用500kV 电压输电,根据欧姆定律,输电电流变为原来的2.5倍D .若改用50kV 电压输电,则输电线上损失的功率为6810⨯kW4.(0分)[ID :128849]对于如图所示的电流i 随时间t 做周期性变化的图象,下列说法中正确的是( )A.电流大小变化,方向不变,是直流电B.电流大小、方向都变化,是交流电C.电流的周期是0.2s,最大值是0.2AD.电流做周期性变化,是交流电5.(0分)[ID:128846]如图所示,一个理想变压器原线圈的匝数为 50 匝,副线圈的匝数为100 匝,原线圈两端接在光滑的水平平行导轨上,导轨间距为 L=0.4m.导轨上垂直于导轨有一长度略大于导轨间距的导体棒,导轨与导体棒的电阻忽略不计,副线圈回路中电阻R =20Ω,图中交流电压表为理想电压表.导轨所在空间有垂直于导轨平面、磁感应强度大小为 1T 的匀强磁场.导体棒在水平外力的作用下运动,其速度随时间变化的关系式为:v =5sin10πt (m/s),则下列说法正确的是( )A.水平外力为恒力B.电压表的示数为52VC.R 的功率为 0.2WD.变压器铁芯中磁通量变化率的最大值为 0.04Wb/s6.(0分)[ID:128844]下列说法正确的是()A.导体做切割磁感线运动,导体内一定会产生感应电流B.电磁感应现象中,感应电流的磁场总是跟原来的磁场方向相反C.交流电设备上所标的电压和电流值都是交变电流的最大值D.穿过闭合线圈的磁通量发生变化,线圈中一定有感应电流7.(0分)[ID:128831]如图所示为演示交变电流产生的装置图,关于这个实验,正确的说法是()A.线圈经过图示位置时,电流方向发生改变B.图示位置为中性面,线圈中无感应电流C.图示位置ab边的感应电流方向为a bD.线圈平面与磁场方向平行时,磁通量变化率为零8.(0分)[ID:128827]电压互感器和电流互感器是利用变压器原理对高压电路或是高电流电路进行测量的工具,钳形电流表就是电流互感器的一种(如图),它可以在不改变被测电路结构的情况下直接测出电路电流,它的测量过程如图a 所示,此时正在测量一台正常工作电动机的电缆线的电流,其内部变压器可以视为理想变压器,内部结构如图a 右侧所示(电流表表盘上刻度值已经转换成被测电流值)。
高中学习物理电磁感应交变电流经典学习试题30道带答案
一.选择题〔共30小题〕1.〔2021?嘉定区一模〕很多相同的绝缘铜圆环沿竖直方向叠放,形成一很长的竖直圆筒.一条形磁铁沿圆筒的中心轴竖直放置,其下端与圆筒上端开口平齐.让条形磁铁从静止开始下落.条形磁铁在圆筒中的运动速率〔〕A.均匀增大 B.先增大,后减小C.逐渐增大,趋于不变D.先增大,再减小,最后不变2.〔2021?广东〕如下列图,上下开口、内壁光滑的铜管P和塑料管Q竖直放置,小磁块先后在两管中从相同高度处由静止释放,并落至底部,那么小磁块〔〕A.在P和Q中都做自由落体运动B.在两个下落过程中的机械能都守恒C.在P中的下落时间比在 Q中的长D.落至底部时在 P中的速度比在Q中的大3.〔2021?虹口区一模〕如下列图,一载流长直导线和一矩形导线框固定在同一平面内,线框在长直导线右侧,且其长边与长直导线平行.在t=0到t=t1的时间间隔内,长直导线中电流i随时间变化,使线框中感应电流总是沿顺时针方向;线框受到的安培力的合力先水平向左、后水平向右.图中箭头表示电流i的正方向,那么i随时间t变化的图线可能是〔〕A. B. C.D.4.〔2021?福建〕如图,一圆形闭合铜环由高处从静止开始加速下落,穿过一根竖直悬挂的条形磁铁,铜环的中心轴线与条形磁铁的中轴线始终保持重合.假设取磁铁中心O为坐标原点,建立竖直向下为正方向的x轴,那么图中最能正确反映环中感应电流i随环心位置坐标x变化的关系图象是〔〕A.B.C.D.第1页〔共10页〕5.〔2021?上海〕如图,均匀带正电的绝缘圆环a与金属圆环b同心共面放置,当a绕O点在其所在平面内旋转时,b中产生顺时针方向的感应电流,且具有收缩趋势,由此可知,圆环a〔〕A.顺时针加速旋转B.顺时针减速旋转C.逆时针加速旋转D.逆时针减速旋转6.〔2021?上海〕如图,一有界区域内,存在着磁感应强度大小均为B,方向分别垂直于光滑水平桌面向下和向上的匀强磁场,磁场宽度均为L,边长为L 的正方形线框abcd的bc边紧靠磁场边缘置于桌面上,使线框从静止开始沿x轴正方向匀加速通过磁场区域,假设以逆时针方向为电流的正方向,能反映线框中感应电流变化规律的是图〔〕A.B.C.D.7.〔2021春?青阳县校级月考〕纸面内两个半径均为R的圆相切于O点,两圆形区域内分别存在垂直纸面的匀强磁场,磁感应强度大小相等、方向相反,且不随时间变化.一长为2R的导体杆OA绕过O点且垂直于纸面的轴顺时针匀速旋转,角速度为ω,t=0时,OA恰好位于两圆的公切线上,如下列图.假设选取从O指向A的电动势为正,以下描述导体杆中感应电动势随时间变化的图象可能正确的选项是〔〕A.B.C.D.8.〔2021?四川〕如下列图,不计电阻的光滑U形金属框水平放置,光滑、竖直玻璃挡板H、P固定在框上,H、P的间距很小.质量为的细金属杆CD恰好无挤压地放在两挡板之间,与金属框接触良好并围成边长为1m的正方形,其有效电阻为Ω.此时在整个空间加方向与水平面成30°角且与金属杆垂直的匀强磁场,磁感应强度随时间变化规律是B=〔﹣〕T,图示磁场方向为正方向,框、挡板和杆不计形变.那么〔〕.A.t=1s时,金属杆中感应电流方向从C到DB.t=3s时,金属杆中感应电流方向从D到CC.t=1s时,金属杆对挡板P的压力大小为D.t=3s时,金属杆对挡板P的压力大小为9.〔2021?四川〕半径为a右端开小口的导体圆环和长为2a的导体直杆,单位长度电阻均为R0.圆环水平固定放置,整个内部区域分布着竖直向下的匀强磁场,磁感应强度为B.杆在圆环上以速度v平行于直径CD向右做匀速直线运动,杆始终有两点与圆环良好接触,从圆环中心O开始,杆的位置由θ确定,如下列图.那么〔〕A.θ=0时,杆产生的电动势为2BavB.θ=时,杆产生的电动势为C.θ=0时,杆受的安培力大小为D.θ=时,杆受的安培力大小为10.〔2021春?赣州期末〕如图〔a〕,线圈ab、cd绕在同一软铁芯上,在ab线圈中通以变化的电流,用示波器测得线圈cd间电压如图〔b〕所示,线圈内部的磁场与流经线圈的电流成正比,那么以下描述线圈ab中电流随时间变化关系的图中,可能正确的选项是〔〕..A.B.C.D.11.〔2021?犍为县校级模拟〕如图,均匀磁场中有一由半圆弧及其直径构成的导线框,半圆直径与磁场边缘重合;磁场方向垂直于半圆面〔纸面〕向里,磁感应强度大小为B0.使该线框从静止开始绕过圆心O、垂直于半圆面的轴以角速度ω匀速转动半周,在线框中产生感应电流.现使线框保持图中所示位置,磁感应强度大小随时间线性变化.为了产生与线框转动半周过程中同样大小的电流,磁感应强度随时间的变化率的大小应为〔〕A.B.C.D.12.〔2021?四川〕如下列图,电阻不计的平行金属导轨固定在一绝缘斜面上,两相同的金属导体棒a、b垂直于导轨静止放置,且与导轨接触良好,匀强磁场垂直穿过导轨平面.现用一平行于导轨的恒力F作用在a的中点,使其向上运动.假设b始终保持静止,那么它所受摩擦力可能〔〕A.变为0B.先减小后不变C.等于F D.先增大再减小13.〔2021?浙江〕半径为r带缺口的刚性金属圆环在纸面上固定放置,在圆环的缺口两端引出两根导线,分别与两块垂直于纸面固定放置的平行金属板连接,两板间距为d,如图1所示.有一变化的磁场垂直于纸面,规定向内为正,变化规律如图2所示.在t=0时刻平板之间中心有一重力不计,电荷量为q的静止微粒,那么以下说法正确的是〔〕A.第2秒内上极板为正极B.第3秒内上极板为负极C.第2秒末微粒回到了原来位置D.第3秒末两极板之间的电场强度大小为14.〔2021?新泰市模拟〕如图,一理想变压器原、副线圈的匝数分别为n1、n2.原线圈通过一理想电流表接正弦交流电源,一个二极管和阻值为R的负载电阻串联后接到副线圈的两端.假设该二极管的正向电阻为零,反向电阻为无穷大.用交流电压表测得a、b端和c、d端的电压分别为U ab和U cd,那么〔〕...U ab:U cd=n1:n2B.增大负载电阻的阻值R,电流表的读数变小C.负载电阻的阻值越小, cd间的电压U cd越大D.将二极管短路,电流表的读数加倍15.〔2021?天津〕如图1所示,在匀强磁场中,一矩形金属线圈两次分别以不同的转速,绕与磁感线垂直的轴匀速转动,产生的交变电动势图象如图2中曲线a,b所示,那么〔〕A.两次t=0时刻线圈平面均与中性面重合B.曲线a、b对应的线圈转速之比为2:3C.曲线a表示的交变电动势频率为25HzD.曲线b表示的交变电动势有效值为10V16.〔2021?广东〕如图,理想变压器原、副线圈匝数比n1:n2=2:1,V和A均为理想电表,灯光电阻R L=6Ω,AB端电压u1=12sin100πt〔V〕.以下说法正确的选项是〔〕A.电流频率为100Hz B.V的读数为24VC.A的读数为D.变压器输入功率为6W17.〔2021?江苏〕如下列图,理想变压器原线圈接有交流电源,当副线圈上的滑片P处于图示位置时,灯泡L能发光.要使灯泡变亮,可以采取的方法有〔〕A.向下滑动P B.增大交流电源的电压C.增大交流电源的频率D.减小电容器C的电容18.〔2021?天津〕通过一理想变压器,经同一线路输送相同的电功率P,原线圈的电压U保持不变,输电线路的总电阻为R.当副线圈与原线圈的匝数比为k时,线路损耗的电功率为P1,假设将副线圈与原线圈的匝数比提高到nk,线路损耗的电功率为P2,那么P1和分别为〔〕..A.,B.,C.,D.〔〕2R,19.〔2021?福建〕图甲中理想变压器原、副线圈的匝数之比n:n=5:1,电阻R=20Ω,L、L2为规格相同的两121只小灯泡,S1为单刀双掷开关.原线圈接正弦交变电源,输入电压1接1、u随时间t的变化关系如下列图.现将SS2闭合,此时L2正常发光.以下说法正确的选项是〔〕A.输入电压u的表达式u=20sin〔50π〕VB.只断开S1后,L1、L2均正常发光C.只断开S2后,原线圈的输入功率增大D.假设S1换接到2后,R消耗的电功率为20.〔2021?山东〕一理想变压器原、副线圈的匝数比为10:1,原线圈输入电压的变化规律如图甲所示,副线圈所接电路如图乙所示,P为滑动变阻器的触头〔〕A.副线圈输出电压的频率为50HzB.副线圈输出电压的有效值为31VC.P向右移动时,原、副线圈的电流比减小D.P向右移动时,变压器的输出功率增加21.〔2021?山东〕图1、图2分别表示两种电压的波形,其中图1所示电压按正弦规律变化,以下说法正确的选项是〔〕A.图1表示交流电,图2表示直流电B.两种电压的有效值相等C.图1所示电压的瞬时值表达式位u=311sin100πtVD.图1所示电压经匝数比为10:1的变压器变压后,频率变为原来的22.〔2021?山东模拟〕如下列图,图线a是线圈在匀强磁场中匀速转动时所产生正弦交流电的图象,当调整线圈转速后,所产生正弦交流电的图象如图线b所示,以下关于这两个正弦交流电的说法错误的选项是〔〕.A.在图中t=0时刻穿过线圈的磁爱量均为零B.线圈先后两次转速之比为3:2C.交流电a的瞬时值为u=10sin5πtVD.交流电b的最大值为23.〔2021?临潼区校级模拟〕如下列图,理想变压器原线圈中正弦式交变电源的输出电压和电流分别为U和I,11两个副线圈的输出电压和电流分别为U2和I2、U3和I3.接在原副线圈中的五个完全相同的灯泡均正常发光.那么以下表述正确的选项是〔〕A.U1:U2:U3=1:1:2B.I1:I2:I3=1:2:1C.三个线圈匝数n1:n2:n3之比为5:2:1D.电源电压U1与原线圈两端电压U1′之比为5:424.〔2021?乐山二模〕如下列图,理想变压器原、副线圈的匝数比为10:1,原线圈接电压恒定的交流电,副线圈输出端接有R=4Ω的电阻和两个“18V,9W〞相同小灯泡,当开关S断开时,小灯泡L1刚好正常发光,那么〔〕A.原线圈输入电压为200VB.S断开时原线圈中的电流为C.闭合开关S后,原、副线圈中的电流之比增大D.闭合开关S后,小灯泡L1消耗的功率减小25.〔2021?河南模拟〕如下列图,理想变压器原、副线圈的匝数比为10:1,原线圈输人电压的变化规律为u=220sin100πt〔V〕,P为滑动变阻器的滑片.当副线圈上的滑片M处于图示位置时,灯泡A能发光.操作过程中,小灯泡两端的电压均未超过其额定值,且认为灯泡的电阻不受温度的影响,那么〔〕A.副线圈输出电压的有效值为22VB.滑片P向左移动时,变压器的输出功率增加.C .滑片P 向右移动时,为保证灯泡亮度不变,需将滑片 M 向上移D .滑片M 向上移动时,为保证灯泡亮度不变,需将滑片 P 向左移26.〔2021?黄冈模拟〕如图甲所示,理想变压器原、副线圈的匝数之比为 44:5,b 是原线圈的中心抽头, S 为R=25Ω,电表均为理想电表.在原线圈 c 、d 两端接入如图乙所示的正弦交流电,以下〕A .当S 与a 连接时,电流表的示数为 1AB .当S 与b 连接时,电压表的示数为 50 VC .将S 由a 拨到b ,电阻R 消耗的功率增大为原来的 4倍D .无论S 接a 还是接b ,1s 内电阻R 上电流方向都改变 50次27.〔2021?山东〕如图,将额定电压为 60V 的用电器,通过一理想变压器接在正弦交变电源上,闭合开关 S 后, 用电器正常工作,交流电压表和交流电流表 〔均为理想电表〕的示数分别为 220V 和,以下判断正确的选项是〔〕A .变压器输入功率为484WB .通过原线圈的电流的有效值为C .通过副线圈的电流的最大值为D .变压器原、副线圈匝数比n 1:n 2=11:3×106W ,所用输电导线的电阻是10Ω,当发电机接到28.〔2021?浙江学业考试〕﹣台发电机,输出的功率为输电线路的电压是×103V 时,输电导线上的电流是 ×102A ,那么在输电导线上损失的热功率为〔 〕A .×103WB .×105WC .×l06WD .×106W29.〔2021?临沂模拟〕如图甲所示,矩形金属线框绕与磁感线垂直的转轴在匀强磁场中匀速转动,输出交流电的电动势图象如图乙所示,经原副线圈的匝数比为1:10的理想变压器为一灯泡供电,如图丙所示,副线圈电路中 灯泡额定功率为 22W .现闭合开关,灯泡正常发光.那么〔 〕A .时刻穿过线框回路的磁通量为零B .交流发电机的转速为 50r/sC .变压器原线圈中电流表示数为 1AD .灯泡的额定电压为 220 V30.〔2021?秦州区校级模拟〕如下列图,边长为 L 的正方形单匝线圈abcd ,电阻 中点和cd 的中点的连线OO ′恰好位于匀强磁场的边界线上,磁场的磁感应强度为以角速度 ω绕轴OO ′匀速转动,那么以下判断正确的选项是〔 〕r ,外电路的电阻为R ,a 、b 的B ,假设线圈从图示位置开始,.单刀双掷开关,负载电阻 说法中正确的选项是〔.A.图示位置线圈中的感应电动势最大,其值为E m=BL 2ωB.闭合电路中感应电动势的瞬时值表达式为e=BL 2ωsinωtC.180°的过程中,流过电阻R的电荷量为q=线圈从图示位置转过D.线圈转动一周的过程中,电阻R上产生的热量为Q=..一.选择题〔共30小题〕1.C2.C3.A4.B5.B6.AC7.C8.AC9.AD10.C11.C12.AB 13.A14.BD15.AC16.D17.BC18.D19.D20.AD21.C22.A23.BD24.ABD25.AD26.C27.BD28.B29.BC30.D.。
高中物理电磁感应交变电流经典习题30道 带答案
高中物理电磁感应交变电流经典习题30道带答案一(选择题(共30小题)1((2015•嘉定区一模)很多相同的绝缘铜圆环沿竖直方向叠放,形成一很长的竖直圆筒(一条形磁铁沿圆筒的中心轴竖直放置,其下端与圆筒上端开口平齐(让条形磁铁从静止开始下落(条形磁铁在圆筒中的运动速率( ) A( 均匀增大 B( 先增大,后减小C( 逐渐增大,趋于不变 D(先增大,再减小,最后不变2((2014•广东)如图所示,上下开口、内壁光滑的铜管P和塑料管Q竖直放置,小磁块先后在两管中从相同高度处由静止释放,并落至底部,则小磁块( )A( 在P和Q中都做自由落体运动B( 在两个下落过程中的机械能都守恒C( 在P中的下落时间比在Q中的长D( 落至底部时在P中的速度比在Q中的大3((2013•虹口区一模)如图所示,一载流长直导线和一矩形导线框固定在同一平面内,线框在长直导线右侧,且其长边与长直导线平行(已知在t=0到t=t的时间间隔内,长直导线中电流i随时间变化,使线框中感应电流1总是沿顺时针方向;线框受到的安培力的合力先水平向左、后水平向右(图中箭头表示电流i的正方向,则i随时间t变化的图线可能是( )A( B( C( D(4((2012•福建)如图,一圆形闭合铜环由高处从静止开始加速下落,穿过一根竖直悬挂的条形磁铁,铜环的中心轴线与条形磁铁的中轴线始终保持重合(若取磁铁中心O为坐标原点,建立竖直向下为正方向的x轴,则图中最能正确反映环中感应电流i随环心位置坐标x变化的关系图象是( )A( B( C( D(第1页(共10页)5((2011•上海)如图,均匀带正电的绝缘圆环a与金属圆环b同心共面放置,当a绕O点在其所在平面内旋转时,b中产生顺时针方向的感应电流,且具有收缩趋势,由此可知,圆环a( )A( 顺时针加速旋转 B( 顺时针减速旋转C( 逆时针加速旋转 D(逆时针减速旋转6((2010•上海)如图,一有界区域内,存在着磁感应强度大小均为B,方向分别垂直于光滑水平桌面向下和向上的匀强磁场,磁场宽度均为L,边长为L的正方形线框abcd的bc边紧靠磁场边缘置于桌面上,使线框从静止开始沿x轴正方向匀加速通过磁场区域,若以逆时针方向为电流的正方向,能反映线框中感应电流变化规律的是图( )A( B( C( D(7((2015春•青阳县校级月考)纸面内两个半径均为R的圆相切于O点,两圆形区域内分别存在垂直纸面的匀强磁场,磁感应强度大小相等、方向相反,且不随时间变化(一长为2R的导体杆OA绕过O点且垂直于纸面的轴顺时针匀速旋转,角速度为ω,t=0时,OA恰好位于两圆的公切线上,如图所示(若选取从O指向A的电动势为正,下列描述导体杆中感应电动势随时间变化的图象可能正确的是( )A( B( C( D(8((2014•四川)如图所示,不计电阻的光滑U形金属框水平放置,光滑、竖直玻璃挡板H、P固定在框上,H、P的间距很小(质量为0.2kg的细金属杆CD恰好无挤压地放在两挡板之间,与金属框接触良好并围成边长为1m的正方形,其有效电阻为0.1Ω(此时在整个空间加方向与水平面成30?角且与金属杆垂直的匀强磁场,磁感应强度随时间变化规律是B=(0.4,0.2t)T,图示磁场方向为正方向,框、挡板和杆不计形变(则( )第2页(共10页)A( t=1s时,金属杆中感应电流方向从C到DB( t=3s时,金属杆中感应电流方向从D到CC( t=1s时,金属杆对挡板P的压力大小为0.1ND( t=3s时,金属杆对挡板P的压力大小为0.2N9((2012•四川)半径为a右端开小口的导体圆环和长为2a的导体直杆,单位长度电阻均为R(圆环水平固定0放置,整个内部区域分布着竖直向下的匀强磁场,磁感应强度为B(杆在圆环上以速度v平行于直径CD向右做匀速直线运动,杆始终有两点与圆环良好接触,从圆环中心O开始,杆的位置由θ确定,如图所示(则( )A( θ=0时,杆产生的电动势为2BavB( θ=时,杆产生的电动势为C(θ=0时,杆受的安培力大小为D(θ=时,杆受的安培力大小为10((2014春•赣州期末)如图(a),线圈ab、cd绕在同一软铁芯上,在ab线圈中通以变化的电流,用示波器测得线圈cd间电压如图(b)所示,已知线圈内部的磁场与流经线圈的电流成正比,则下列描述线圈ab中电流随时间变化关系的图中,可能正确的是( )第3页(共10页)A( B( C( D(11((2013•犍为县校级模拟)如图,均匀磁场中有一由半圆弧及其直径构成的导线框,半圆直径与磁场边缘重合;磁场方向垂直于半圆面(纸面)向里,磁感应强度大小为B(使该线框从静止开始绕过圆心O、垂直于半圆面0的轴以角速度ω匀速转动半周,在线框中产生感应电流(现使线框保持图中所示位置,磁感应强度大小随时间线性变化(为了产生与线框转动半周过程中同样大小的电流,磁感应强度随时间的变化率的大小应为( )A( B( C( D( 12((2010•四川)如图所示,电阻不计的平行金属导轨固定在一绝缘斜面上,两相同的金属导体棒a、b垂直于导轨静止放置,且与导轨接触良好,匀强磁场垂直穿过导轨平面(现用一平行于导轨的恒力F作用在a的中点,使其向上运动(若b始终保持静止,则它所受摩擦力可能( )A( 变为0 B(先减小后不变 C( 等于F D(先增大再减小13((2010•浙江)半径为r带缺口的刚性金属圆环在纸面上固定放置,在圆环的缺口两端引出两根导线,分别与两块垂直于纸面固定放置的平行金属板连接,两板间距为d,如图1所示(有一变化的磁场垂直于纸面,规定向内为正,变化规律如图2所示(在t=0时刻平板之间中心有一重力不计,电荷量为q的静止微粒,则以下说法正确的是( )A( 第2秒内上极板为正极B( 第3秒内上极板为负极C( 第2秒末微粒回到了原来位置D( 第3秒末两极板之间的电场强度大小为14((2015•新泰市模拟)如图,一理想变压器原、副线圈的匝数分别为n、n(原线圈通过一理想电流表接12正弦交流电源,一个二极管和阻值为R的负载电阻串联后接到副线圈的两端(假设该二极管的正向电阻为零,反向电阻为无穷大(用交流电压表测得a、b端和c、d端的电压分别为U和U,则( ) abcd第4页(共10页)A( U:U=n:n abcd12B( 增大负载电阻的阻值R,电流表的读数变小C( 负载电阻的阻值越小,cd间的电压U越大 cdD( 将二极管短路,电流表的读数加倍15((2014•天津)如图1所示,在匀强磁场中,一矩形金属线圈两次分别以不同的转速,绕与磁感线垂直的轴匀速转动,产生的交变电动势图象如图2中曲线a,b所示,则( )A( 两次t=0时刻线圈平面均与中性面重合B( 曲线a、b对应的线圈转速之比为2:3C( 曲线a表示的交变电动势频率为25HzD( 曲线b表示的交变电动势有效值为10V16((2013•广东)如图,理想变压器原、副线圈匝数比n:n=2:1,V和A均为理想电表,灯光电阻R=6Ω,12LAB端电压u=12sin100πt(V)(下列说法正确的是( ) 1A( 电流频率为100Hz B( V的读数为24VC( A的读数为0.5A D(变压器输入功率为 6W17((2013•江苏)如图所示,理想变压器原线圈接有交流电源,当副线圈上的滑片P处于图示位置时,灯泡L能发光( 要使灯泡变亮,可以采取的方法有( )A( 向下滑动P B( 增大交流电源的电压C( 增大交流电源的频率 D( 减小电容器C的电容18((2012•天津)通过一理想变压器,经同一线路输送相同的电功率P,原线圈的电压U保持不变,输电线路的总电阻为R(当副线圈与原线圈的匝数比为k时,线路损耗的电功率为P,若将副线圈与原线圈的匝数比提高1到nk,线路损耗的电功率为P,则P和分别为( ) 21第5页(共10页)2A( B( C( D( , ()R,,,19((2011•福建)图甲中理想变压器原、副线圈的匝数之比n:n=5:1,电阻R=20Ω,L、L为规格相同的两1212只小灯泡,S为单刀双掷开关(原线圈接正弦交变电源,输入电压u随时间t的变化关系如图所示(现将S接1、11S闭合,此时L 正常发光(下列说法正确的是( ) 22A( 输入电压u的表达式u=20sin(50π)VB( 只断开S后,L、L均正常发光 112C( 只断开S后,原线圈的输入功率增大 2D( 若S换接到2后,R消耗的电功率为0.8W 120((2010•山东)一理想变压器原、副线圈的匝数比为10:1,原线圈输入电压的变化规律如图甲所示,副线圈所接电路如图乙所示,P为滑动变阻器的触头( )A( 副线圈输出电压的频率为50HzB( 副线圈输出电压的有效值为31VC( P向右移动时,原、副线圈的电流比减小D( P向右移动时,变压器的输出功率增加21((2008•山东)图1、图2分别表示两种电压的波形,其中图1所示电压按正弦规律变化,下列说法正确的是( ) A( 图1表示交流电,图2表示直流电B( 两种电压的有效值相等C( 图1所示电压的瞬时值表达式位u=311sin100πtVD( 图1所示电压经匝数比为10:1的变压器变压后,频率变为原来的22((2015•山东模拟)如图所示,图线a是线圈在匀强磁场中匀速转动时所产生正弦交流电的图象,当调整线圈转速后,所产生正弦交流电的图象如图线b所示,以下关于这两个正弦交流电的说法错误的是( )第6页(共10页)A( 在图中t=0时刻穿过线圈的磁爱量均为零B( 线圈先后两次转速之比为3:2C( 交流电a的瞬时值为u=10sin5πtVD( 交流电b的最大值为23((2015•临潼区校级模拟)如图所示,理想变压器原线圈中正弦式交变电源的输出电压和电流分别为U和I,11两个副线圈的输出电压和电流分别为U和I、U 和I(接在原副线圈中的五个完全相同的灯泡均正常发光(则2233下列表述正确的是( )A( U:U:U=1:1:2 123B( I:I:I=1:2:1 123C( 三个线圈匝数n:n:n之比为5:2:1 123D( 电源电压U与原线圈两端电压U′之比为5:4 1124((2015•乐山二模)如图所示,理想变压器原、副线圈的匝数比为10:1,原线圈接电压恒定的交流电,副线圈输出端接有R=4Ω的电阻和两个“18V,9W”相同小灯泡,当开关S断开时,小灯泡L刚好正常发光,则( ) 1A( 原线圈输入电压为200VB( S断开时原线圈中的电流为0.05AC( 闭合开关S后,原、副线圈中的电流之比增大D( 闭合开关S后,小灯泡L消耗的功率减小 125((2015•河南模拟)如图所示,理想变压器原、副线圈的匝数比为10:1,原线圈输人电压的变化规律为u=220sin100πt(V),P为滑动变阻器的滑片(当副线圈上的滑片M处于图示位置时,灯泡A能发光(操作过程中,小灯泡两端的电压均未超过其额定值,且认为灯泡的电阻不受温度的影响,则( )A( 副线圈输出电压的有效值为22VB( 滑片P向左移动时,变压器的输出功率增加第7页(共10页)C( 滑片P向右移动时,为保证灯泡亮度不变,需将滑片M向上移D( 滑片M向上移动时,为保证灯泡亮度不变,需将滑片P向左移26((2015•黄冈模拟)如图甲所示,理想变压器原、副线圈的匝数之比为44:5,b是原线圈的中心抽头,S为单刀双掷开关,负载电阻R=25Ω,电表均为理想电表(在原线圈c、d两端接入如图乙所示的正弦交流电,下列说法中正确的是 ( )A( 当S与a连接时,电流表的示数为1AB( 当S与b连接时,电压表的示数为50VC( 将S由a拨到b,电阻R消耗的功率增大为原来的4倍D( 无论S接a还是接b,1s内电阻R上电流方向都改变50次27((2014•山东)如图,将额定电压为60V的用电器,通过一理想变压器接在正弦交变电源上,闭合开关S后,用电器正常工作,交流电压表和交流电流表(均为理想电表)的示数分别为220V和2.2A,以下判断正确的是( )A( 变压器输入功率为484WB( 通过原线圈的电流的有效值为0.6AC( 通过副线圈的电流的最大值为2.2AD( 变压器原、副线圈匝数比n:n=11:3 12628((2014•浙江学业考试),台发电机,输出的功率为1.0×10W,所用输电导线的电阻是10Ω,当发电机接到32输电线路的电压是5.0×10V时,输电导线上的电流是2.0×10A,则在输电导线上损失的热功率为( )3566A( B( C( D( 2.0×10W 4.0×10W 1.0×l0W 2.5×10W 29((2014•临沂模拟)如图甲所示,矩形金属线框绕与磁感线垂直的转轴在匀强磁场中匀速转动,输出交流电的电动势图象如图乙所示,经原副线圈的匝数比为1:10的理想变压器为一灯泡供电,如图丙所示,副线圈电路中灯泡额定功率为22W(现闭合开关,灯泡正常发光(则( )A( t=0.01s时刻穿过线框回路的磁通量为零B( 交流发电机的转速为50r/sC( 变压器原线圈中电流表示数为1AD( 灯泡的额定电压为220V30((2014•秦州区校级模拟)如图所示,边长为L的正方形单匝线圈abcd,电阻r,外电路的电阻为R,a、b的中点和cd的中点的连线OO′恰好位于匀强磁场的边界线上,磁场的磁感应强度为B,若线圈从图示位置开始,以角速度ω绕轴OO′匀速转动,则以下判断正确的是( )第8页(共10页)2A( 图示位置线圈中的感应电动势最大,其值为E=BLω m2B( 闭合电路中感应电动势的瞬时值表达式为e=BLωsinωt C( 线圈从图示位置转过180?的过程中,流过电阻R的电荷量为q= D(线圈转动一周的过程中,电阻R上产生的热量为Q=第9页(共10页)一(选择题(共30小题)1(C 2(C 3(A 4(B 5(B 6(AC 7(C 8(AC 9(AD 10(C 11(C 12(AB13(A 14(BD 15(AC 16(D 17(BC 18(D 19(D 20(AD 21(C 22(A 23(BD24(ABD 25(AD 26(C 27(BD 28(B 29(BC 30(D第10页(共10页)。
高二物理:电场,磁场,电磁感应,交变电流综合题(含参考答案)
高二物理综合练习题一、选择题:本题共8小题,每小题6分。
在每小题给出的四个选项中,第1~6题只有一项符合题目要求,第7~14题有多项符合题目要求。
全部选对的得6分,选对但不全的得3分,有选错的得0分。
1.如图14所示,实线是一簇未标明方向的由点电荷产生的电场线,虚线是某一带电粒子通过该电场区域时的运动轨迹,a 、b 是轨迹上的两点。
若带电粒子在运动中仅受到电场力作用,根据此图可判断出A .该粒子带正电B .该粒子在a 的加速度小于在b 的加速度C .该粒子在a 的速度小于在b 的速度D .该粒子在a 的电势能小于在b 的电势能2.空间虚线上方存在匀强磁场,磁感应强度为B 。
一群电子以不同速率v 从边界上的P 点以相同的方向射入磁场。
其中某一速率v 0的电子从Q 点射出,如图15所示。
已知电子入射方向与边界夹角为θ,则由以上 条件可判断 A .该匀强磁场的方向是垂直纸面向外 B .所有电子在磁场中的轨迹相同C .速度大的电子在磁场中运动对应的圆心角小D .所有电子的速度方向都改变了2θ3.有一个小型发电机,机内的矩形线圈匝数为50匝,电阻为5Ω。
线圈在匀强磁场中,以恒定的角速度绕垂直于磁场方向的固定轴转动。
穿过每匝线圈的磁通量Φ随时间的变化规律如图16所示。
由此可知发电机电动势瞬时值表达式为 A .e =31.4sin50πt (V ) B .e =31.4cos50πt (V )C .e =157 cos100πt (V )D .e =157 sin100πt (V )4.如图17所示,固定于水平面上的金属架CDEF 处在竖直向下的匀强磁场中,金属棒MN 沿框架以速度v 向右做匀速运动。
t =0时,磁感应强度为B ,此时MN 到达的位置使MDEN 构成一个边长为L 的正方形。
为使MN 棒中不产生感应电流,从t =0开始,磁感应强度B 随时间t 变化图象为5.如图,空间某区域存在匀强电场和匀强磁场,电场方向竖直向上(与纸面平行),磁场方向垂直于纸面向里,三个带正电的微粒a ,b ,c 电荷量相等,质量分别为m a ,m b ,m c ,已知在该区域内,a 在纸面内做匀速圆周运动,b 在纸面内向右做匀速直线运动,c 在纸面内向左做匀速直线运动。
【单元练】(人教版)上海高中物理选修2第三章【交变电流】经典习题(答案解析)
一、选择题1.图甲所示是一台小型发电机,该发电机线圈的内阻为10 Ω,外接灯泡的电阻为90 Ω,图乙所示为该发电机产生的交变电流的电动势随时间变化的正弦规律图像。
下列说法正确的是( )A .在t =0.01s 时,电压表的示数为零B .在t =0.005s 时,通过线圈的磁通量最大C .在1 s 内,灯泡产生的焦耳热为108.9JD .电路中电流的有效值约为1.6 A C解析:CA .电压表测量的是路端电压的有效值,故电压表的示数不为零,故A 错误;B .t =0.005 s 时刻,线圈处于与中性面垂直的位置,通过线圈的磁通量最小,故B 错误;C .电路中电动势的有效值约为m110V 2E == 根据()E I R r =+可知电路中电流的有效值为1.1 A ,在1s 内灯泡产生的焦耳热为2108.9J Q I Rt ==故C 正确;D .电动势的有效值为110 V ,电路中电流的有效值1.1A EI R r==+ 故D 错误。
故选C 。
2.每年冬季,我国北方总会迎来冰冻雨雪天气,图为电力公司工作人员监测高压电线覆冰厚度,为清除高压输电线上的凌冰,有人设计了这样的融冰思路,利用电流的热效应除冰,若在正常供电时,高压线上输电电压为U ,电流为I ,热损耗功率为ΔP ;除冰时,输电功率,输电线电阻不变,输电线上的热损耗功率为4ΔP ,则除冰时( )A .输电电压为2U B .输电电流为4I C .输电电压为4UD .输电电流为4I A解析:ABD .高压线上的热耗功率2P I R ∆=线若热耗功率变为4ΔP ,则24P I R ∆='线解得2I I '=BD 错误; AC .输送功率不变''P UI U I ==解得'12U U =C 错误,A 正确。
故选A 。
3.图甲是某燃气灶点火装置的原理图。
转换器将直流电压转换为图乙所示的正弦交流电压,并加在一理想变压器的原线圈上,电压表为交流电表。
【单元练】《常考题》高中物理选修2第三章【交变电流】复习题(含答案解析)
一、选择题1.单匝矩形线圈在匀强磁场中匀速转动,转轴垂直于磁场,若线圈所围面积里的磁通量随时间变化的规律如图所示,则( )A .线圈中0时刻的感应电动势最大B .线圈中1t 时刻的感应电动势最大C .线圈中0至1t 时间内平均感应电动势为0.4VD .线圈中1t 至2t 时间内感应电动势逐渐减小A 解析:ACA .由法拉第电磁感应定律E t∆Φ=∆ 可知,图像的斜率表示感应电动势,所以线圈中0时刻的感应电动势最大,则A 正确; B .线圈中1t 时刻的感应电动势最小为0,所以B 错误; C .线圈中0至1t 时间内平均感应电动势为3210=0.4V 0.005E t -⨯=∆Φ∆=所以C 正确;D .线圈中1t 至2t 时间内感应电动势逐渐增大,所以D 错误; 故选AC 。
2.一交变电压随时间变化的图像如图所示已知横轴下方为正弦曲线的一半,则该交变电压的有效值为( )A .10VB .10C .10VD .2V A解析:A设电压的有效值为U ,根据有效值定义可得222201022T T U T R R R⨯+⨯= 解得510U =V故A 正确,BCD 错误。
故选A 。
3.如图所示,一理想变压器的原、副线圈分别接有额定电压相同的灯泡L 1和L 2,当原线圈a 、b 端输入电压U 为灯泡额定电压的7倍时,两灯泡均正常发光,则( )A .原、副线面的匝数之比为7:1B .原、副线圈的匝数之比为6:1C .此时灯泡L 1和L 2的功率之比为7:1D .此时灯泡L 1和L 2的功率之比为6:1B解析:BAB .设灯泡L 1和L 2的额定电压为0U ,则0=7U U ,而01=+U U U ,20=U U ,根据理想变压器的原理可知1122=U n U n ,联立以上式子可知126=1n n ,故A 错误,B 正确;CD .根据理想变压器的原理12211=6I n I n =,灯泡L 1和L 2消耗的功率之比为011220211==6U I P n P U I n =,故CD 错误; 故选B 。
(完整word版)高二物理电磁感应和交变电流测试题
1.关于感应电流,下列说法中正确的是( ).(A )只要闭合电路内有磁通量,闭合电路中就有感应电流产生(B )穿过螺线管的磁通量发生变化时,螺线管内部就一定有感应电流产生 (C )线框不闭合时,即使穿过线圈的磁通量发生变化,线圈中也没有感应电流 (D )只要电路的一部分作切割磁感线运动,电路中就一定有感应电流 2.如图1所示,矩形线圈ACDE 放在磁感强度为B 的匀强磁场中,线圈以相同的角速度,分别绕MN 、PQ 、AC 、AE 轴线匀速转动,线圈中产生的感应电动势分别为E1、E2、E3、E4,则下列关系中正确的是( ) A .E1=E2,E3=E4 B .E1=E2=E3,E4=0 C .E1=E2=E3=E4 D .E2=E3,E1=E43.交流发电机在工作时产生的电流表示式为sin m u U t ω=,保持其他条件不变,使该线圈的转速和匝数同时增加一倍,则此时电流的变化规律变为( ) A .2sin 2m U t ω B .4sin 2m U t ω C .2sin m U t ωD .sin m U t ω4.由细弹簧围成的圆环中间插入一根条形磁铁,如图所示.当用力向四周扩圆展环,使其面积增大时,从上向下看( ).(A )穿过圆环的磁通量减少,圆环中有逆时针方向的感应电流 (B )穿过圆环的磁通量增加,圆环中有顺时针方向的感应电流 (C )穿过圆环的磁通量增加,圆环中有逆时针方向的感应电流 (D )穿过圆环的磁通量不变,圆环中没有感应电流5.一个电热器接在10V 的直流电源上,在ts 内产生的焦耳热为Q ,今将该电热器接在一交流电源上,它在2ts 内产生的焦耳热为Q ,则这一交流电源的交流电压的最大值和有效值分别是( ) A .最大值是 V ,有效值是10V B .最大值是10V ,有效值是 V C .最大值是 V ,有效值是5V D .最大值是20V ,有效值是 V 6.如图所示,匀强磁场中放置有固定的abc 金属框架,导体棒ef 在框架上匀速向右平移,框架和棒所用材料、横截面积均相同, 摩擦阻力忽略不计.那么在ef ,棒脱离框架前,保持一定数值的物 理量是( ).(A )ef 棒所受的拉力 (B )电路中的磁通量 (C )电路中的感应电流 (D )电路中的感应电动势7.如图所示,平行导轨间的距离为d .一端跨接一个电阻R ,匀强磁场的 磁感应强度为B ,方向垂直于平行金属导轨所在平面.一根足够长的金 属棒与导轨成θ角放置,金属棒与导轨的电阻不计,当金属棒沿垂直于 棒的方向滑行时,通过电阻R 的电流为( ). (A )RBdv(B )RBdvsin θ(C)R Bdvcos θ (D )θRsin Bdv8、如图甲所示照直放置的螺线管与导线abcd 构成闭合电路,电路所围区域内有方向垂直纸面向里的匀强磁场,螺线管下方水平桌面上有一个导体圆环。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
高中物理电磁感应、交变电流单元测试题及答案
一、选择题
1.如图所示,直导线与导线框位于同一平面,要使导线框中产生如图所示方向的感应电流,则直导线中电流方向及其变化情况是
(A)电流方向为M到N,电流不变
(B)电流方向为N到M,电流逐渐增大
(C)电流方向为M到N,电流逐渐增大
(D)电流方向为N到M,电流不变
2.如图所示,水平方向的磁场垂直于光滑曲面,闭合小金属环从高h的曲面上端无初速滑下,又沿曲面的另一侧上升,则
(A)若是匀强磁场,环在左侧上升的高度小于h
(B)若是匀强磁场,环在左侧上升的高度大于h
(C)若是非匀强磁场,环在左侧上升高度等于h
(D)若是非匀强磁场,环在左侧上升的高度小于h
3.如图所示,一个铜质圆环无初速地自位置A下落到位置B,所需时间(不考虑空气阻力)
h 2
(A)等于
g
h2
(B)大于
g
h2
(C)小于
g
(D)无法确定
4.矩形线圈在匀强磁场中绕垂直磁感线的轴匀速转动,对于线圈中产生的交变电流:(A)交变电流的周期一定等于线圈转动周期
(B)线圈磁通量最大时,感应电动势达到最大值
(C)线圈每次通过中性面,感应电流达到最大值
(D)线圈每次通过中性面,感应电动势达为零
5、正弦交变电源与电阻R 、交流电压表按照下左图所示的方式连接,R =10Ω交流电压表的示数是10V 。
下右图是交变电源输出电压u 随时间t 变化的图象,则
(A )通过R 的电流R i 随时间t 变化的规律是)(100cos 2A t i R π= (B )通过R 的电流R i 随时间t 变化的规律是)(50cos 2A t i R π=
(C )R 两端的电压R u 随时间t 变化的规律是)(100cos 25V t u R π= (D )R 两端的电压R u 随时间t 变化的规律是)(50cos 25V t u R π= 6、如图所示的电路中,A1和A2是完全相同的灯泡,线圈L 的电阻可以忽略.下列说法中正确
的是
(A)合上开关K 接通电路时,A2先亮,A1后亮,最后一样亮 (B)合上开关K 接通电路时,A1和A2始终一样亮
(C)断开开关K 切断电路时,A2立刻熄灭,A1过一会儿才熄灭 (D)断开开关K 切断电路时,A1和A2都要过一会儿才熄灭
7、在竖直向上的匀强磁场中,水平放置一个不变形的单匝金属圆线圈,规定线圈中感应电流的正方向如图1所示,当磁场的磁感应强度B 随时间t 如图2变化时,图3中正确表示线圈中感应电动势E 变化的是
柳铁一中电磁感应、交变电流单元测试题答卷
一、选择题(6ⅹ7=42) 学号 姓名 题号 1 2 3 4 5 6 7 答案
二、计算论述题
8.(19分)空间存在以ab 、cd 为边界的匀强磁场区域,磁感强度大小为B ,方向垂直纸面向外,区域宽1l ,现有一矩形线框处在图中纸面内,它的短边与ab 重合,长度为2l ,长边的长度为12l ,如图所示,某时刻线框以初速v 沿与ab 垂直的方向进入磁场区域,同时某人对线框施以作用力,使它的速度大小和方向保持不变,设该线框的电阻为R ,从线框开始进入磁场到完全离开磁场的过程中,人对线框作用力所做的功等于多少。
9、(19分)如图所示,OACO 为置于水平面内的光滑闭合金属导轨,O 、C 处分别接有短电阻丝,R1=4Ω,R2=8Ω(导轨其他部分电阻不计),导轨OAC 的形状满足方程x)3
2sin(
y π
=(单
位:m)。
磁感应强度B =0.2T 的匀强磁场方向垂直于导轨平面。
一足够长的金属棒在水平外力F 作用下,以恒定的速率v=5.0m/s 水平向右在导轨上从O 点滑到C 点,棒与导轨接触良好且始终保持与OC 导轨垂直,不计棒的电阻,求: (1)外力F 的最大值;
(2)金属棒在导轨上运动时电阻丝R1上消耗的最大功率; (3)在滑动过程中通过金属棒的电流I 与时间t 的关系。
10、(20分)如图13所示,一半径为r 的圆形导线框内有一匀强磁场,磁场方向垂直于导线框所在平面,导线框的左端通过导线接一对水平放置的平行金属板,两板间的距离为d ,板长为l ,t =0时,磁场的磁感应强度B 从B 0开始均匀增大,同时在板2的左端且非常靠近板2的位置有一质量为m 、带电量为-q 的液滴以初速度v 0水平向右射入两板间,该液滴可视为质点。
(1)要使该液滴能从两板间匀速射出,磁感应强度随时间的变化率K 应满足什么条件? (2)要使该液滴能从两板间右端的中点射出,磁感应强度B 与时间应满足什么条件?
11、(20分)如图所示,一个小型旋转电枢式交流发电机,其矩形线圈的长度为a ,宽度为b ,共有n 匝,总电阻为r 。
与线圈两端相接触的集流环上接有一个阻值为R 的定值电阻。
线圈以角速度ω在磁感应强度为B 的匀强磁场中绕与磁场方向垂直的对称轴OO'匀速转动,沿转轴OO'方向看去,线圈转动方向沿顺时针。
(1)在图中画出线圈经过图示位置时通过电阻R 上的感应电流的方向。
(2)从图示位置(线圈平面平行于磁场方向)开始计时,经多长时间,通过电阻只上的电流的瞬时值第一次为零。
(3)与电阻并联的交流电压表的示数是多少?
1 2 B d
柳铁一中电磁感应、交变电流单元测试题答案
一、选择题 题号 1 2 3 4 5 6 7 答案
B
D
B
AD
A
AD
A
二、计算论述题
8.本题中线框的运动过程分三段:①从右边进入磁场到右边离开磁场;②从右边离开磁场到左边进入磁场;③从左边进入磁场到左边离开磁场。
在过程①③中:穿过闭合线圈的磁通量发生变化,电路中产生的感应电流
R
v
Bl I 2=
,线框所受安培力R v L B BIL 2222==安F 。
又因为线框做匀速运动,所以人对线框的作用力与线框所受安培力等大反向,人对线框作用力做的功等于安培力所做的功,即。
在过程②中,通过线框的磁通量没有变化,所以无感应电流,线框不受安培力,人对线框的作用力也为零。
故整个过程人所做的功为。
9、解析:(1)由图容易看出,当y =0时x 有两个值,即sin (
x 3
π
)=0时,有x 1=0;x 2=3.这即是O 点和C 点的横坐标,因而与A 点对应的x 值为x =1.5.将x =1.5代入函数y ,便得A 点的纵坐标,即y =2 sin
2
π
=2(单位:m ).这就是金属棒切割磁感线产生电动势的最大长度. 当金属棒在O 、C 间运动时,R 1、R 2是并联在电路中的,其情形如图6所示.其并联电阻R 并= R 1 R 2/( R 1+ R 2)=8/3Ω.
当金属棒运动到x 位置时,其对应的长度为y =2 sin (
x 3
π
),此时导体产生的感应电动势为E =Byv =2Bv sin (
x 3
π
)
(单位:V ),其电流并R E I =(单位:A ).而金属棒所受的安培力应与F 相等,即F =BIy =并
R v
y B 22.
在金属棒运动的过程中,由于B 、v 、R 并不变,故F 随y 的变大而变大.当y 最大时F 最大.即
F max =并
R v y B 2max 2=0.3N .
(2)R 1两端电压最大时,其功率最大.即U =E max 时,而金属棒上最大电动势:E max =By max v x =2.0V .这时P max =1.0W .
(3)当t =0时,棒在x =0处.设运动到t 时刻,则有x =vt ,将其代入y 得y =2sin (
t 3
5π
),R 2
R 1
图6
再结合E =Byv 和并R E I =
,得)3
5sin(75.0)3sin()(22121t vt R R R R Bv R E I π
π=+==并 A . 10.(1)由题意得带电粒子在电场中(场强为E )做匀速直线运动:
qE =mg ①
E =d
r k d E 2
π=
感
② 联立①②解得:k =
2
qr mgd
π (2)从中间射出有:2
212d at =
t =
v l a =
m
mg
qE -, E =d
r k d E 2π=
感 联立得:k =222
2
02l qr d mv qr mgd ππ+ 所以有:B = B 0+t l qr d mv qr mgd )(
2
22
2
02ππ+ 11、(1)自上而下。
(2)线圈转动产生感应电流的周期为ωπ/2=T
从图示位置开始,过ωπ2/4/==T t 第一次出现0=i 的情况。
(3)线圈转动时产生感应电动势的最大值为ωωnBab nBS E m == 感应电流的最大值)/()/(r R nBab r R E I m m ++=ω 电阻两端电压的最大值)/(r R R nBab R I U m m +==ω 交流电压表的示数为)](2/[2/r R R nBab U U m +==ω。
