化工仪表自动化 【第三章】物位检测及仪表(液位计、料位计、界面计)讲解
物位检测及仪表
物位检测及仪表 第3章
装气体、凝液、微粒的收集器和沉淀器等,定期进行排出。 ③ 引压导管应既不受外界的影响,又要注意保温、防冻。 ④ 对有腐蚀作用的介质,为了防腐,应加装充有中性隔离液的隔离罐;在测量
锅炉汽包水位时,则应加装冷凝罐。 ⑤ 全部引压管路应保持密封,而无泄漏现象。 ⑥ 引压管路中应装有必要的切断、冲洗、排污等所需要的阀门,安装前必须将
能完成 CTSDLQ 型射频电容式物位变送器的调校任务
31 物位测量概述
311 基本概念
在工业生产过程 中,常 遇 到 大 量 的 液 体 物 料 和 固 体 物 料,它 们 占 有 一 定 的 体 积,堆成一定的高度。把 生 产 过 程 中 罐、塔 、槽 等 容 器 中 存 放 的 液 体 表 面 位 置 称 为液位;把料斗、堆场仓库等储存的固体块、颗粒、粉料等的堆积高度和表面位置 称为料位;两种互不相溶的物质的界面位置称为界位。液位、料位以及界位总称 为物位。
42
物位检测及仪表 第3章
图36 吹气式液位计
1—过滤器;2—减压阀;3—节流元件;4—流量计;5—吹气管;6—压力表或压力变送器
正确选择吹气量是使用吹气式液位计的关键,通常吹气流量约为20L/h,吹气
流量可由转子流量计进行显示。
当液位上升或下降时,导管下端的压力(又称液封压力)也会升高或降低,致使
33 浮力式液位计
浮力式液位计可分为两种:一种是维持浮力不变的,即恒浮力式液位计。它们 的感测元件在液体中可以自由浮动,因而液面变化时,感测元件就随液面的变化而 产生机械位移,借此就可进行液位测量;另一种为变浮力式液位计,如沉筒式液位 计就是一例。它是利用液面变化时,感测元件因浸没在液体中的体积变化而受到 不同的浮力来进行液位测量。
化工仪表及自动化答案--9---物位检测及仪表
三、电容式物位传感器
1.测量原理★ 2.液位的测量★ 3.料位的测量
1.测量原理
【引】电容式物位传感器是利用圆筒形电容器的电容值随物位 变化而变化的原理而工作的。
1.测量原理:在电容器的极板之间充以不同的介质时,由于 介电系数的不同,电容量的大小也会不同。测出电容量的 变化即可检测物位的高低。 H→△C
⇒ 此时,仪表的输出I0不能正确反映出液位的数值H。
⇒ 需要对差压变送器进行零点迁移,使得:
H = 0时,差压变送器输出I0 = 4mA; H = Hmax时,差压变送器输出I0 = 20mA。 即使液位的零值和满量程能与变送器输出的上下限相对应。
2.零点迁移问题
(3)差压变送器零点迁移的方法:可调节变送器上的迁移 弹簧,使得当液位H=0时,尽管差压变送器的输入信号Δ p≠0,但变送器的输出为最小值(对DDZ Ⅲ型,即 I0=4mA)。 H=0时, 尽管Δp≠0,但仍使I0=4mA
习题
Ex50.思考:
若 H = 2 m, 被 测 液 体 的 密 度 ρ min = 1.0 × 10 3 kg / m 3 , ρ max = 1 .5 × 1 0 3 kg / m 3。 求 差 压 变 送 器 的 差 压 变 化 范 围 。 ( g取 9.8N/kg)
解 : ∆p min =Hgρ min = 2 × 9.8 × 1.0 × 103 N/m 2 = 19600 Pa ∆p max =Hgρ max = 2 × 9.8 ×1.5 ×103 N/m 2 = 29400 Pa
⇒ 范 围 :19600 P a ~ 29400 P a。
(6)声波式物位仪表:由于物位的变化引起声阻抗的变化、 声波的遮断和声波反射距离的不同,测出这些变化即可测 出物位。
化工仪表中的物位和温度检测
-50~150
低
3、热电阻的结构:
电阻体、绝缘管、保护管、接线盒
小结及作业:
热电偶温度计的原理: 常用热电偶: 热电偶温度计的冷端处理: EAB(t,0) = EAB(t,t0)+ EAB(t0 ,0) 热电阻温度计的原理及种类:
作业:P92 54、 64、 65
分度表:
分度号:S
温度 0 1 2 3 4 5 6
℃;E~t 关系表
2、热电势与温度之间是非线性关系。
EAB(t,0) = EAB(t,t0)+ EAB(t0 ,0)
3、热电偶前标电极为正极,后标电极为负极。
当t> t0 时; EAB(t,t0)>0
3、热电偶冷端温度的处理:
为什么要进行冷端温度补偿? 答:因为分度表是在t0=0℃时的对应关系,且所用仪表都是在 t0=0℃刻度,而实际情况t0≠0℃,且经常波动,故需进行冷端 温度补偿。 /
4mA -2 0 1
+-
11 10
△ P
迁移结论:
迁移只改变变送器测量的上下限; 不改变变送器量程的大小。
§3-5 概述:
温度检测及仪表
温度:表征冷热程度的物理量。 常用二种表示: 摄氏温标 t ( ℃ )
凯氏温标 T ( K )
T = t +273.15 热电偶温度计 工业常用的温度检测仪表: 热电阻温度计
4mA 1 10 11 20mA
B ρ A I H +-
1m
+-
H=10 m, △P=11 (米液柱): I=20 mA 0
△P
③负迁移:
P+=PB+ ρgH+ ρ1gh1 P- =PB+ ρ1gh2 △P=P+-P= ρgH + ρ1gh1- ρ1gh2 ρ A H
化工测量仪表课件(液位)
返回
上一页
中国石油管道学院
19
二、特殊介质液位、料位的测量
1.腐蚀性、易结晶或高粘介质
法兰式差压变送器有单法兰、双 法兰、插入式、平法兰等结构形式 工作原理与差压式完全相同。 双法兰差压变送器的迁移量只与 取压位置和介质密度有关,与变送器 的安装位置无关。
返回
下一页
2013-10-16
中国石油管道学院
第二章 静压式液位计
第一节
测量原理
第二节
第三节
压力式液位计
差压式液位计
返回
2013-10-16
中国石油管道学院
12
第一节 测量原理
根据流体静力学原理可知,A、B两点的压差为
P PB PA Hg
P PB Hg
(2-2-1)
若容器为敞口容器,PA为大气压,则上式可写为: (2-2-2)
整个系统平衡时应满足 T = W - F (2-1-7)
F—浮子产生的浮力; W—浮子本身的重量; T—恒力弹簧对浮子的拉力。
钢带的线位移变为钉轮的角位移, 在钉轮轴上安装转角传感器或变送 器,可实现液位信号的远传。 适用于大型储罐。宽液位测量, 测量范围为0~20M,
2013-10-16 11
返回
任何一点液体压力等于表面压力加上液体密度 与重力加速度及液柱高度的乘积。 通过测量P 或Δ P来实现液位高度H 的测量。
返回
2013-10-16
中国石油管道学院
13
第二节 压力式液位计
一、用测压仪表测量
压力表或压力变送器与容器底部相连,由压力值可知液位的高度。 只有测压仪表的安装位置 与最低液位一致时,式(22-2)才成立。否则需对其 进行修正。 差压变送器测量 测量粘稠、易结晶或含有 颗粒液体的液位时,可采用 法兰式压力变送器

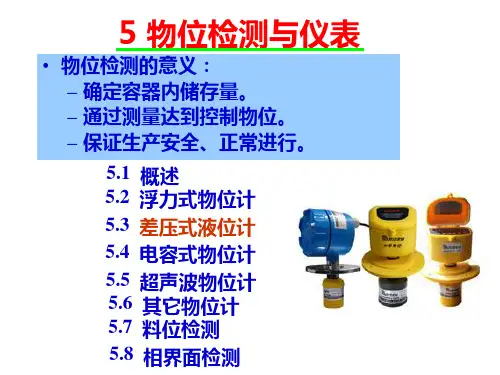

物位检测与仪表
二、 物位检测的主要方法和分类
按工作原理主要有以下几种类型:
直读式:根据流体的连通性原理来测量液位。
静压式:压力式和差压式。根据液柱或物料堆积高度变化对某 点上产生的静(差)压力的变化的原理测量物位。
浮力式:它根据浮子高度随液位高低而改变或液体对浸沉在液 体中的浮筒(或称沉筒)的浮力随液位高度变化而变化的原理 来测量液位。前者称为恒浮力式,后+ -_
h1 h2
图 法兰式差压变送器测液位
• 解 当不考虑迁移量时,变送器的测量范围应根据 液位的最大变化范围来计算。
pmax Hg 3 900 9.81 2648Pa 26.487kPa
• 所以,测量范围可选0~30kPa。 • 如图所示,当液位高度为H时,差压变送器正、负
– 当液位变化使浮筒的一部分被液位浸泡时,由 于受到液位的浮力作用而使浮筒向上移动,直 到与弹簧的反作用力重新平衡。设此时弹簧的
位移为△x,则 h x• Ag kx
h xk Ag
Ag
5.3 差压式液位计
• 检测原理
– 容器中某点的静压力和容器内物位的高度有关:
p gH
ρ为介质的密度,对于固体颗粒, ρ应理解为堆积密度
使迁移量为零。
(3)设
K p出 p出max p出min
p入 Hmax g Hmin g
p出 K Hx g Hming p出min
p出max p出min
Hmax g Hmin g
H
x
min
g
p出min
p出max p出min
max min
x min
p出min
作业:1) P134 5-2
的零点;同时改变量程上下限,而不改变量 程的大小。
34物位检测及仪表.
0~10,16,25,60,100 (MPa)
精度等级均为0.5级。 输出信号范围为0~10mA。
例题分析
由已知条件,最高压力为15MPa,若贮罐内的压力是 比较平稳的,取压力变送器的测量上限为
15 3 22 .5MPa 2
若选择测量范围为0~25MPa、准确度等级为0.5级, 这时允许的最大绝对误差为
解:当不考虑迁移量时,变送器的 测量范围应根据液位的最大变化 范围来计算。
Pa pmax Hg 4 900 9.81 35316
1Pa 1N / m2 1m1 kg s 2
法兰式差压变送器测液位图
根据图示,当液位高度为H时,差压变送器正压室所受 的压力p1为 p1 p0 Hg h10 g 负压室所受的压力p2为
I I 0e
• 目前,工业上使用的放射线 物位计有连续式和定点式两 种。 • 射线不受温度、压力、湿度、 电磁场的影响,而且可以穿 -----介质对放射线的吸收系数 透各种介质,包括固体,因 H -----介质层的厚度 此能实现完全非接触测量。
I -----穿过介质后的射线强度
I0-----射线入射强度
1-内电极;2-绝缘套
3.料位的检测
D d
H
• 依此原理还可进行其它形式的物位测量。电容式 液位计的结构形式很多,有平极板式、同心圆柱 式等等。 • 适用范围非常广泛,对导电介质和非导电介质都 能测量,还能测量有倾斜晃动及高速运动的容器 的液位。不仅可作液位控制器。还能用于连续测 量。电容式液位计的这些特点决定了它在液位测 量中的重要地位。 • 不适于ε 随温度变化,介质在电极上有沉积或附着, 介质中有气泡产生的情形。
25 0.5% 0.125MPa
物位检测方法及仪表课件
ln D
ln D
d
d
液位测量
电容量的变化为
1—内电极;2—外电极; 3—绝缘套;4—流通小孔
CX
C C0
2 0 H
ln D
KiH
物位检测方11法及仪表 d
3.料位的检测
用电容法可以测量固体块状颗粒体及粉料的料位。由于固体间 磨损较大,容易“滞留”,可用电极棒及容器壁组成电容器的两极来 测量非导电固体料位。
示。
一般型号后面加“A”的为正 迁移;加“B”的为负迁移。
图3-4 3正迁移示意图
物位检测方法及仪表
零点迁移问题(小结)
ΔP=ρ1gH
ΔP=ρ1gH -ρ2g(h2-h1)
ΔP=ρ1gH +ρ1gh1
无迁移
负迁移
迁移量: ρ2g ( h2-h1 )
零点迁移的目的:使H=0时,变送器输出为Io= 4mA, H = Hmax时,变送器输出为Io = 20 mA
物位检测的作用 ①确定容器中的贮料数量,以保证连续生产的需要或进行经济核算; ②为了监视或控制容器的物位,使它保持在规定的范围内; ③对它的上下极限位置进行报警,以保证生产安全、正常进行。
物位检测方法及仪表
工作原理不同:
直读式物位仪表:玻璃管液位计、玻璃板液位计等。
物 差压式物位仪表:利用液柱或物料堆积对某定点产生压力的原理而
测量有何影响?
图4-15 法兰式差压变送器测液位
物位检测方法及仪表
解:当不考虑迁移量时,变送器的测量范围应根据液位的最 大变化范围来计算。 液位为3m时,其压差为
pmax Hg 3 900 9.81 26487 Pa
这里值得一提的是压力单位Pa用SI基本单位时就相 当于m-1·kg·s-2,即
化工仪表和自动化第3章物位检测仪表、温度检测仪表
45
第五节 温度检测及仪表
一、温度测量的基本概念
温度的定义:表征分子热运动的 程度的物理量
ET-IRMAN
温标:衡量温度大小的标尺
摄氏:℃
热力学:K
温
华氏:℉
度 安
检
迁移和调零 都是使变送器输出的起始值与被测量起始 点相对应,只不过零点调整量通常较小,而零点迁移 量则比较大。
迁移 同时改变了测量范围的上、下限,相当于测量 范围的平移,它不改变量程的大小。
30
第四节 物位检测及仪表
举例
图3-42 正负迁移示意图 图3-43 正迁移示意图
某差压变送器的测量范 围为0~5000Pa,当压差 由0变化到5000Pa时,变 送器的输出将由4mA变化 到20mA,这是无迁移的情 况,如左图中曲线a所示。 负迁移如曲线b所示,正迁 移如曲线c所示。
随着弹簧的位移在差动变压器内
上下移动输出位移信号。
20
第四节 物位检测及仪表
三、压差式物位计
利用物料内静压力与物料深度或堆积高度成正比的关 系进行测量。
液体密闭容器
液体敞开容器
固体称重仓
21
第四节 物位检测及仪表 四、电容式物位计
电容式液位计
电容(绳)式料位计
主要用于测量不导电流体
22
第四节 物位检测及仪表 五、电极式物位计
测量物位的两个目的
7
第四节 物位检测及仪表
按其工作原理分为
直读式物位仪表:玻璃管液位计、玻璃板液位计等。 差压式物位仪表:利用液柱或物料堆积对某定点产生压力的原理 浮力式物位仪表:利用浮子高度或浮力随液位高度而变化的原理。 电磁式物位仪表:使物位的变化转换为一些电量的变化,如电容 核辐射物位仪表:利用射线透过物料时其强度随物质层的厚度而变化的
03B化工仪表及自动化第3章第二部分(20101012)共73页PPT资料
K L2 A M0
(3-68)
L2 KiM0
Ki
K A
A1L1 AM
图3-49 称重式液罐计量仪
1—下波纹管;2—上波纹管;3—液相引压管;4—气相引压管;5—砝码;6—丝杠;7—可逆电机;8—编码盘;9—发讯器
17
第五节 温度检测及仪表
一、温度检测方法
化工自动化及仪表
温度不能直接测量,只能借助于冷热不同物体之 间的热交换,以及物体的某些物理性质随冷热程度不 同而变化的特性来加以间接测量。
化工自动化及仪表
三、电容式物位传感器
1.测量原理
通过测量电容量的变化可以用来检测液位、 料位和两种不同液体的分界面。
两圆筒间的电容量C
C
2 L ln D
d
当 D 和 d 一定时,电容量 C 的大小与
极板的长度 L 和介质的介电常数ε的乘积 图3-45 电容器的组成 成比例。
1—内电极;2—外电极
孔
CXCC02ln D 0HKiH
11
d
化工自动化及仪表
结论 电容量的变化与液位高度H成正比。该法是利用被
测介质的介电系数ε与空气介电系数ε0不等的原理进 行工作,(ε-ε0)值越大,仪表越灵敏。电容器两
极间的距离越小,仪表越灵敏。
12
化工自动化及仪表
3.料位的检测
用电容法可以测量固体块状颗粒体及粉料的料位。由 于固体间磨损较大,容易“滞留”,可用电极棒及容器壁 组成电容器的两极来测量非导电固体料位。
当被测容器是敞口的,气相压力为大气压时,只需 将差压变送器的负压室通大气即可。若不需要远传信号, 也可以在容器底部安装压力表,如图3-40所示。
仪表基础知识——液位检测及仪表
3.液位检测及仪表在容器或工业设备中液体介质的高度叫液位;固体粉末或颗粒状物质的堆积高度叫料位;液体-液体或液体-固体的分界面叫界面。
液位、料位和界面的测量统称为物位测量。
液位,料位和界面的测量仪表分别称为液位计,料位计和界面计,统称为物位计。
3.1物位检测仪表的分类物位测量的目的在于正确地知道容器或工业设备中所储藏物质的容量或质量。
为了满足生产过程中各种条件和要求,测量物位的仪表种类很多。
而且随着科技的进步,还会不断产生新的检测方法和检测仪表。
按工作原理的不同,物位仪表主要有以下几种类型:(1)直读式物位仪表。
利用连通管原理制成。
这类仪表中主要有玻璃管液位计、玻璃板液位计等。
(2)浮力式物位仪表。
应用浮力原理制成。
液位测量仪表是对漂浮在液体上的浮子高度的测量或对浸没在液体中的浮子所受浮力的测量。
前者称为恒浮力法,后者称为变浮力法。
(3)差压式物位仪表。
它是利用物位的变化对某定点所产生的压力也发生变化的原理进行物位测量。
可以分为静压力式物位仪表和差压式物位仪表两种。
(4)电磁式物位仪表。
将物位的变化转换成电量的变化,通过测量这些电量的变化来测知物位。
(5)核辐射式物位仪表。
核辐射线透过物料时,其强度会随着介质层厚度而变化,利用这一特性实现物位的测量。
(6)声波式物位仪表。
物位的变化会引起声阻抗的变化,因此声波的遮断和声波反射距离也会不同,测出这些变化就可以测知物位。
(7)光学式物位仪表。
利用物位对光波的遮断和反射原理工作的物位仪表。
3.2 浮力式液位计浮力式液位计是利用浮力原理测量液位的,根据浮子所受浮力的不同又分为恒浮力式液位计和变浮力式液位计两种。
1.恒浮力式液位计恒浮力式液位计是利用被测介质对浮子的浮力不随液位的变化而变化的原理工作的。
根据恒浮力的原理,结合生产的不同需要,有浮球液位计,磁浮子液位计及浮子钢带液位计等。
浮球液位计有内浮式和外浮式之分。
内浮式是将浮球直接安装于容器内部,而外浮式是在容器外安装一个与容器连通的浮球室进行测量。
第三章-物位测量仪表
第三章物位测量仪表第一节:概述在化工生产中,对某些设备内的物位进行测量和调节也是十分重要的。
它能为正常生产和质量管理以及经济核算,提高经济效益提供可靠的依据。
在连续生产过程中,维持某些设备内的稳定(如锅炉、蒸发器、吸收塔)等,对保证生产安全、优质、高产等也是必不可少的。
一、物位测量的概念我们把存在于罐、塔、槽以及自然界中的江、湖、水库等中的液体或水积存的相对高度或表面位置叫做液位;把存在于料斗、罐、储仓,堆场等处的固体块、颗粒、粉料等堆积的相对高度或表面位叫做料位;把在同一容器中,两种密度不同且互不相溶的液体之间或液体和固体之间的分界面(亦称相界面)位置叫做界位。
上述液位、料位、界位总称为物位。
用来对物位进行测量、报警和自动调节的自动化仪表称物位测量仪表。
二、物位测量仪表的分类按工作原理分,物位测量仪表可分成直读式(包括玻管式、玻板式两类,而玻板式又可分为透光式和折光式两种),浮力式(包括恒浮力式,变浮力式两类,而恒浮力式又可分为浮标式与浮球式,其中浮球式还可分为内浮式和外浮式)、静压式(包括压力式和差压式)、电磁式(包括电阻式、电容式、电感应式等)、声波式、核辐射式等。
第二节:浮力式液位计浮力式液位计分为恒浮力式液位计和变浮力式液位计,以飘浮在液面上的浮子(浮标)将跟随液位的变化而产生位移来测量液位制成的仪表为恒浮力式液位计。
未完全浸沉于液体中的浮筒(沉筒)所受的浮力将随液位的变化来进行液位测量的而标志的仪表称变浮力式液位计。
浮力式或浮筒是这类仪表的敏感元件,它能将液位的变化转换成位移或力的变化,然后通过机械或电气或其它形式将液位的变化进行就地或远传显示,以实现对液位的测量。
浮力式液位计的主要特点是结构简单,工作可靠,不易受外界环境的影响,维修也较简便。
一、恒浮力液位计恒浮力式液位计是利用浮子本身的重力和所受的浮力均为定值,浮子始终漂浮在液面上,并跟随液面的变化而变化来进行测量液位的。
常见的浮子式液位计可分为带有钢丝绳(或钢带)的浮子式液位计、杠杆带浮子式液位计和依靠浮子电磁性能传递的液伴计(如:磁翻板式液位计)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(3)对容器内介质物位的上下限位置报警;
(4)监视/调节容器中出入物料的平衡。
物位测量的绝对值
物位测量的相对值
3.4 物位检测及仪表 2.按工作原理划分的物位仪表类型
(1)直读式——利用连通器原理工作 ;
3.4 物位检测及仪表
(2)差压式——利用液柱或物料堆积对某定点产生 压力的原理工作;
3.4 物位检测及仪表
3.4 物位检测及仪表
某仪表的测量范围为0—5000Pa,无迁移时,当压差 由0变化到5000Pa时,变送器的输出将由4mA变化到20mA。 如图3-40中曲线a所示。
I0/mA
当有迁移时,假定固定压差为 2000Pa,那么当H=0时,根据前 式有: ΔP=-(h2-h1)ρ0g
即ΔP=-2000Pa,这时变送器 输出应为0.02MPa,H为最大时, ΔP=5000-2000=3000Pa,这 时变送器输出应为0.1MPa,如图 3-40中的曲线b所示。
3.4 物位检测及仪表
帕斯卡用一个密闭的装满水的桶 ,在桶盖上插入一根细长的管子 ,从楼房的阳台上向细管子里灌 水。结果只用了一杯水,就把桶 压裂了,桶里的水就从裂缝中流 了出来。
帕斯卡“桶裂”实验很好地证 明了液体压强与液体的深度有关 ,而与液体的重力无关。
3.4 物位检测及仪表
当测量敞口容器的液位如下图所示,差压变 送器的负压通大气即可,这时作用在正压室的压 力就是液位高度所产生的静压力Hρg。
3.4 物位检测及仪表
当测量受压容器的液位如下图所示,将差压 变送器的负压室与容器的气相空间相连,以平衡 气相压力的静压作用。
ΔP=P气+Hρg-P气=Hρg 差压的大小同样代表了液位高度的大小。
3.4 物位检测及仪表
2.零点迁移
在使用差压变送器或差压计来测量液位高度时, 一般说其压差ΔP与液位高度H之间有如下关系:
适用于高精度要求的清洁液体的液位测量。
1.工作原理
磁致伸缩原理: 某些磁性材料,在周围 磁场作用下内部磁畴取 向改变,因而引起尺寸 伸缩。
3.4 物位检测及仪表
舌簧管:是一种有触点的开关元件,利用磁场控制舌簧管 内触点通断的原理。
磁浮子舌簧管液位计
环形永磁体的两面分 别为N和S极,磁力线 将使管内的舌簧闭合。 因此处于浮子中央的 舌簧管吸合导通,其 它呈断开状态。
3.4 物位检测及仪表
(7)光学式——利用物位对光波的遮断和反射原理 工作。
3.4 物位检测及仪表
二.差压式液位变送器
1.工作原理
容器内液位改变时,由液柱产生的静压力也发生 相应变化。
根据流体力学的原理: ΔP=PB-PA=Hρg
式 中 : ΔP——A 、 B 两 点 的 差 压 ; H——液位高度; ρ——介质密度; g——重力加速度。
仪表,应危险程度选择合适的防爆结构和措施。
END
L2
A1L1 M
H
KH
(3-58)
逆电机;8—编码盘;9—发讯器
3.4 物位检测及仪表
如果液罐是均匀截面 即
M 0 HA
H M 0
A
将式(3-60)代入式(3-58),得
L2
K A
M0
如果液罐的横截面积A为常数,得
式中
L2 Ki M 0
Ki
K A
A1L1 AM
(3-59) (3-60)
(3-61)
3.4 物位检测及仪表
八.物位仪表的选型
(1)液面和界面测量应选用差压式、浮筒式和浮子式仪表。 (2)仪表的结构形式及材质,应根据被测介质的特性决定。 (3)仪表的显示方式和功能,应根据工艺操作及系统组成要求确定。 (4)仪表量程应根据工艺对象实际需要显示的范围或实际变化范围确
定。 (5)仪表精确度应根据工艺要求选择。 (6)用于可燃气体、蒸汽机可燃性粉尘等爆炸危险场所的电子式物位
3.料位的检测
电容量变化与料位升降关系为:
C
C
C0
2
( 0 )H
ln D
d
3.4 物位检测及仪表
三.核辐射物位计
I I0eH
射线的投射强度随着通过介质层 厚度的增加而减弱。
特点:
穿透力强,无接触, 适用于各种恶劣环境
3.4 物位检测及仪表
四.磁致伸缩式液位计(浮子式液位计)
爆管
空气
汽轮机
凝汽器 空预器
去烟囱 给水泵
图1 火电厂生产流程
发电机
~
3.4 物位检测及仪表
3.4 物位检测及仪表
3.4 物位检测及仪表

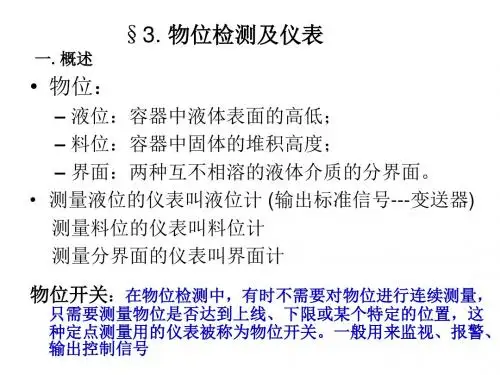

一、概述 1.物位仪表分类
液位计
物位仪表
料位计 界面计
3.4 物位检测及仪表 2.物位测量的目的
(1)获得容器内物质的体积或质量;
(2)监视/控制容器内介质物位,满足工艺要求;
∆p/Pa
p1
p2
3.4 物位检测及仪表
3.用法兰式差压变送器测量液位
单法兰式差压变送器
双法兰式差压变送器
3.4 物位检测及仪表
三.电容式物位传感器 1.工作原理
电容器极板间所充介质的差异,会导致电容量的 不同。可利用此原理测量液位、料位和分界面。
两圆筒间的电容量表达式:
C
2 L
ln D
d
六.称重式液罐计量仪
该计量仪既能将液位测得很准,又能反映出罐中真实的 质量储量。
称重仪根据天平原理设计。 杠杆平衡时
p1 p2 A1L1 MgL2 (3-57)
由于 p2 p1 Hg
代入(3-57)
图3-49 称重式液罐计量仪
1—下波纹管;2—上波纹管;3—液相引压管; 4—气相引压管;5—砝码;6—丝杠;7—可
化工仪表自动化
(Instruments & Automatics of Chemical Engineering)
第三章 检测仪表及传感器
主讲人:孙行衍
第三章 检测仪表及传感器 3.4 物位检测及仪表
锅炉
水位过低
水 水冷壁超 冷 温被烧坏 壁
过热器
燃料 空气
灰斗
空气
再热器 汽包
锅炉水循环 效果变差 省煤器
3.4 物位检测及仪表
2.液位的检测
(1)液位为0时,零点电容为:
C0
2 0 L
ln D
d
(2)液位为H时,电容为:
C 2 H 20 (L H )
ln D
ln D
d
d
(3)电容变化量为:
C
C C0
2 ( 0 )H
ln D
Ki H
d
3.4 物位检测及仪表
ΔP=Hρg 这是最简单的情况,称为“无迁移”。当H=0 时,作用在正、负压室的压力是相等的。 在实际应用中,往往H与ΔP之间的对应关系不那 么简单。
3.4 物位检测及仪表
当液面上的介质是可凝气体(如蒸汽)时,或为了防止容 器内液体和气体进入变送器而造成管线堵塞或腐蚀,并保证负 压室的液柱高度恒定,在变送器正、负压室与取压点之间分别 装有隔离罐,并充以隔离液。
对比无迁移的情况,相当于在负压室多了一项压力,其固定数值 为:(h2-h1)ρ0g。
3.4 物位ห้องสมุดไป่ตู้测及仪表
如何抵消固定压差(h2-h1)ρ0g的作用? 使液位的零值和满量程 与 变送器输出的上下限对应。
仪表中的迁移弹簧
实质: 改变变送器的零点。
迁移同时改变了测量范围的上下限,但不改变量程的大小 ,相当于测量范围的平移。
若被测介质的密度为ρ1,隔离液的密度为ρ0 ,这时, 正、负压室的压力分别为:
P1=h1ρ0g +Hρ1g +P0
P2=h2ρ0g+P0
正、负压室间的压力差为
ΔP=Hρ1g -(h2-h1)ρ0g
3.4 物位检测及仪表
ΔP=P气+Hρg-P气=Hρg ΔP=Hρ1g -(h2-h1)ρ0g
对比两式可以发现,此时压差减少了(h2-h1)ρ0g一项, 即H=0时, ΔP=-(h2-h1)ρ0g。
3.4 物位检测及仪表
五.光纤式液位计 1.全反射型光纤液位计
组成:
液位敏感元件(棱镜); 传输光信号的光纤; 光源; 光检测元件。
只要检测出裸露在空气中 和淹没在液体中的 输出光功率差值,即可判断。
3.4 物位检测及仪表
2.浮沉式光纤液位计
1.机械转换部分 2.光纤光路部分 3.电子电路部分
3.4 物位检测及仪表
(3)浮力式——利用浮子高度随液位变化而改变的 原理工作;
3.4 物位检测及仪表
(4)电磁式——使物位的变化转换为一些电量的变 化,通过测量这些电量的变化间接的测知物位;
3.4 物位检测及仪表
(5)辐射式——利用辐射透过物料强度发生变化的 原理;
3.4 物位检测及仪表
(6)声波式——是利用声波的声阻抗、声遮断、声 反射距离差异进行测量;
