电气识图基础二
电气二次识图基础

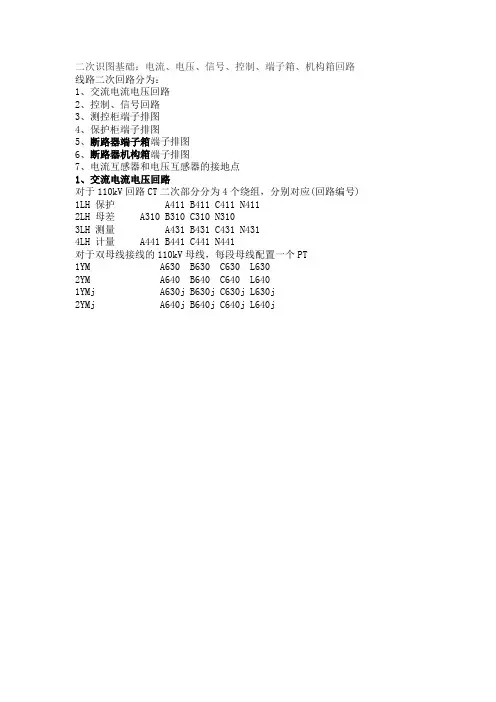

二次识图基础：电流、电压、信号、控制、端子箱、机构箱回路线路二次回路分为：1、交流电流电压回路2、控制、信号回路3、测控柜端子排图4、保护柜端子排图5、断路器端子箱端子排图6、断路器机构箱端子排图7、电流互感器和电压互感器的接地点1、交流电流电压回路对于110kV回路CT二次部分分为4个绕组，分别对应(回路编号) 1LH 保护A411 B411 C411 N4112LH 母差 A310 B310 C310 N3103LH 测量A431 B431 C431 N4314LH 计量 A441 B441 C441 N441对于双母线接线的110kV母线，每段母线配置一个PT1YM A630 B630 C630 L6302YM A640 B640 C640 L6401YMj A630j B630j C630j L630j2YMj A640j B640j C640j L640jA601-->空气开关（在压变端子箱中）-->A603-->电压并列装置重动线圈节点1YQJ（电压并列屏）-->A630-->电压切换装置（附属于每一个回路的保护装置）-->A701-->保护屏背面的空气开关-->进入保护装置2、控制、信号回路对于110kV线路，控制、信号回路包括如下设备：测控装置、保护装置（含操作箱、电压切换等附属设备）、断路器机构箱控制回路联系图如下：测控装置---3、33---->保护装置（操作箱）---7、37--->断路器机构箱母差保护--------33------||||信号回路联系图如下(硬接点连接、220V开入)：保护装置----保护动作信号--->测控装置断路器机构箱----辅助节点、弹簧储能、SF6压力--->测控装置断路器端子箱----(本间隔刀闸辅助节点)--->测控装置5、断路器端子箱端子排图内容比较丰富！包括：电流互感器、本间隔闸刀辅助节点接入等从上到下依次为：交流、直流、信号7、电流互感器和电压互感器的接地点电流互感器：接地点就在相应间隔的开关端子箱，例外主变保护三侧差动电流接地点在主变保护屏电压互感器：接地点在电压并列装置不论是CT还是PT，均要求一点接地！Tip:1、交直流回路不能共用一根电缆2、电流回路电缆每芯为4mm2而不是2.5mm23、可结合大桥变综自改造施工图去理解，一副图可以胜过千言万语！4、电缆标识的含义：例如 4*2.5（2）代表4芯电缆，还剩2芯未使用5、220kV线路保护采用双重配置：不同厂家、不同原理的保护装置，目的是为了增加可靠性，一套保护因故未动作，只要另外一套保护动作即可。
电气识图及CAD电气图基础知识电气图基础知识
电气图是用电气图形符号、带注释的围框或简 化外形来表示电气系统或设备中组成部分之间相互 关系及其连接关系的一种图 ，是电气工程领域中提 供信息的最主要方式 ，提供的信息内容可以是功能、 位置、设备制造及接线等 ，也可以是工作参数表格、 文字等。
绪论
一 电气制图软件—AutoCAD简介
返回
安装标高有绝对标高和相对标高两种方 式 。我国绝对标高是以黄海平均海平面为 零点而确定的高度尺寸； 相对标高是选定 某一参考面或参考点为零点而确定的高度 尺寸。
电气位置图均采用相对标高法来确定 安装标高。
返回
c=5mm (其他尺寸图纸)
e=20mm (A0 、A1图纸)
e=10mm(其他尺寸图纸)
③图幅分区
④标题栏
标题栏是用来反映设计名称、 图号、张次、设计者等相关 设计信息的 ，位于内框的右下角 ，方向与看图方向一致。
通常包括设计单位名称 、用户单位名称 、 设计阶段 、 比例尺 、设计人 、审核人 、 图纸名 称 、 图纸编号 、 日期 、页次等
⑤图线
图线的宽度按照图样的类型和尺寸大小在0.13、0.18、0.25、 0.35、0.5、0.7、1、1.4、2中选择 ， 同一 图样中粗线、中粗线、细线 的比例为4﹕2﹕1。
⑥字体
• 汉字应采用长仿宋体简化汉字字 体 ， 高度不小于3.5mm； 字母和 数字应采用罗马体单线字体 ， 高 度不小于2.5mm。
二
电气图基础知识
三
电气识图基本知识
工程项目电气图
图册 目录 和前 言
电气 系统
图
电路 图
接线 图
位置 图
项目 表
说明 文件
特殊 电气
电气CAD制图与识图1-4(2007)
第四节 电气图标准
一、电气图标准
电气制图标准 电气图形符号标准 项目代号、文字符号和其他标准
二、电气图标准的特点 三、与电气图有关的一些其他标准
第五节 电气制图的一般规则
一、图纸的幅面和分区 1、图面的构成及幅面尺寸 2、标题栏和明细栏 3、图号 4、图幅分区
6) 等效电路图 图1-11就属于这种图。 7）功能表图 图12-2属于这种图。 8）顺序表图 计数器状态图属于这种图。 9）时序图 图1-12属于这种图。 10）电路图 图1-6属于这种图。
第二节 电气图的分类
三、位置类图
1) 总平面图 2）安装图 3）安装简图 4) 装配图 5）布置图
第一节 信息、媒体和电气图
三、信息流与电气图种类
表示电气系统、装置和设备的功能、特性及内部 关系的电气图，在许多情况下可以根据信息流 运动状况来描述，以图示变压器工作系统为例。 这一系统由电源、开关Q、控制装置C、变压器T 构成。这一系统中，Q、T、C之间存在以下关系， 见图1-2：
第一节 信息、媒体和电气图
第三节 电气图的一般特点
一、简图是电气图的主要表达形式
ቤተ መጻሕፍቲ ባይዱ
图1-16（a）是某35KV简易变电所的断面布置图。 如果仅仅为了表示这一变电所的电气设备构成及其连接关系，则可 绘制成1-16（b）所示的电气系统图。该图具有以下特点： 1）各种电气设备和导线用图形符号表示，而不用具体的外形结构 表示； 2）各设备符号旁标注了代表该种设备的文字符号； 3）按功能和电流流向表示各电气设备的连接关系和相互位置； 4）没有尺寸标注。 类似于图1-16（b）的图称为简图。简图是用图形符号、带注释的围 框或简化外形表示系统或设备中各组成部分之间相互关系及连接关 系的一种图。 注意：简图并不是简略的图，而是一种术语。
电气识图入门基础
特定标记
特定导线线端标记 （P28表1—4）
交流电源： 相线：L1、L2、L3； 中性线：N 直流电源： 正极：L+、负极：L-；中间线：M
保护接地线：PE
不接地保护导体：PU
中性保护导体（保护接地线与中性线共用）：PEN
低噪声（防干扰）接地导体：TE 机壳或机架接地：MM； 等电位连接：CC
电气设备端子特定标记 （P28表1—4）
15
13 SB1
7
9
SB2
5
3
SB3
自耦变压器降压起动线路
L1
QS L11
1
L21
L2 L3
L31
2
FU2
FR
3
FU1
KA KM
L12
SB1 5
2
51
L22 L32
KA
53 59
KM2
KM 1
SB kM1KT K
27
11 A
13
KA
36
V
KM1
KM1
FR
UV W
M 3～
TM 9 KM2
KM1
15
55 57
负荷突然停电,将引起主要设备损 坏，产生大量废品，大量减产。
由双变压器或双母线供电。
所有不属于一.二类的负荷。
无特殊要求。
工厂企业二次降压供电方式
2.5
35－110千伏
总降压变电所
高压电动机
6－10千伏
独立变电所
M
M
380／220伏
杆上变电所
MM 车间变电所
2.4 工厂企业一次降压供电方式
10千伏
酒
店
工
厂
电气工程制图与识图基础知识
WL1—VV（3×25+1×16）SC40—FC
室内配线工程
室内配线方式的分类
5条6平方 阻燃铜芯聚氯乙烯绝缘电线
N1—ZRBV5X6 CT/PC25—WC/CC
回路编号 穿直径25mm硬塑 料管桥架敷设
暗敷设在墙内 、屋面活顶板 内
室内配线工程
常用电缆型号名称及用途
附表
室内配线工程
常用电缆型号名称及用途
电气工程制图与识图
2013年12月
基本知识
直流电：
直流电（Direct Current，简称DC），是指方向和时 间不作周期性变化的电流，但电流大小可能不固定， 而产生波形。所通过的电路称直流电路，是由直流电 源和电阻构成的闭合导电回路。直流电主要应用于各 种电子仪器，电解，电镀，直流电力拖动等方面。
明敷设：导线直接或在管子、线槽等保护体内，敷设于墙体 、顶棚的表面及桁架、支架等处。
暗敷设：导线在管子、线槽等保护体内，敷设于墙体、顶棚 、地坪及楼板等的内部或在混凝土板孔内敷设。
室内配线工程
室内配线方式-附表
常见的室内线路敷设方式及工程图上文字符号和导线敷设部 位的标注见下表。
室内配线工程
室内配线方式-附表
基本知识
交流电：
交流电（英语：Alternating Current，简写AC）是 指大小和方向都发生周期性变化的电流，因为周期电 流在一个周期内的运行平均值为零，称为交变电流或 简称交流电。不同于方向不随时间发生改变的直流电 。 通常波形为正弦曲线。交流电可以有效传输电力。 三相交流电在生产、输送和应用等方面有很多的优点 ，交流电力系统采用三相三线制供电，三相四线制配 电或三相五线制（增加一条接地保护线）配电。
电工识图基本知识
电工识图基本知识电工识图基本知识电气控制电路和电气设备的安装、设计调试与维修都要有相应的电气图作为依据或参考。
电气图是根据国家制订的图形符号和文字符号标准，按照规定的画法绘制出的图纸。
它是电气工程技术的语言，凡从事维修的电工，必须掌握识读电气图。
一、电工识图的基础知识1 、电气图的分类电气原理图(维修中用得较多)、电气安装接线图(维修中用得较多)、电气系统图、方框图、展开接线图、电器元件平面布置图、系统图。
1)电气原理图是用电气符号、按工作顺序排画的，详细表示了电路中电气元件、设备、线路的组成以及电路的工件原理和连接关系，而不考虑电气元件、设备的实际位置和尺寸的一种简图。
2)电气安装接线图它是根据电气原理图和位置图编制而成的，主要用于电气设备及电气线路的安装接线、检查、维修和故障处理。
又可分为单元接线图、互连接线图、端子接线图。
2、电气图中区域的划分标准的电气图(电气原理图)对图纸的大小(图幅)、图框尺寸和图区编号均有一定的要求。
图框线上、下方横向有阿拉伯数字1，2，3等，图框线，左、右纵向标有大写字母A、B、C等，这些是图区编号，是为了便于检索图中的电气线路或元件，方便阅读、理解全线路的工作原理而设置的，俗称“功能格”。
3、电气图中符号位置索引为了便于查找电气图中某一元件的位置，通常采用符号索引是由图区编号中代表(横向)的字母和代表列(纵向)的数字组合，必须时还须注明所在图号、页次。
4、电气符号在电气图早的电气符号是国家统一规定的，它包括图形符号、文字符号和回路符号。
图形符号：基本符号、?一般符号、? 明细符号。
基本符号：基本文字符号(单、双字母符号)、辅助文字符号、明细符号技术数据的表示方法5、电气图识图的一般方法(1)查阅文字说明----包含系统功能、电气原理、元器件，明细等技术说明资料。
(2)系统模块分解---一般对原理图、逻辑图、流程图等按功能模块分解。
而对接线图往往安装制作的位置模块分解。
电气图的识读方法和步骤
电气图的识读方法和步骤一、电气识图的基本方法1.电子基础知识识图所有电路如电力拖动、照明电子电路、仪器仪表等，都是建立在电工、电子技础之上的。
因此要想准确术理论基、迅速地看懂电气原理图的工作原理，必须具备电工、电子的基础知识。
如笼型异步电动机的正反转控制，就是利用笼型异步电动机的旋转方向由电动机的三相电源的相序所决定的原理，用两个接触器进行切换，通过改变三相电源的相序，来改变电动机的旋转方向（正转或反转）。
2.结合电器元器件的结构识图电路中有各种电器元器件，只有了解这些元器件的性能个电路中的地位和作用，才能搞清楚电路、结构、相互控制关系以及在整的工作原理。
如配电电路中的负荷开关、断路器、熔断器等；电力拖动电路中常用的各种继电器、接触器和控制开关等。
3.结合典型电路识图典型电路即常见的基本电路，熟悉各种典型电路，识图时就能很快地分清主次环节，住主要矛盾，抓就能看懂复杂的电路图。
如电动机的起动、制动、正反转控制电路；继电保护电路、时间控制电路和行程控制电路、晶体管整流、振荡和放大电路等，不管电路多复杂，几乎都是由若干典型电路所组成的。
4.结合图样说明识图图样说明包括图目录明搞清楚电路的设计说明、技术说明、元器件明细表、安装说明或施工说明。
通过看图样说和安装施工要求。
这些内容有助于了解电路的大体情况，便于抓住识图重点，达到顺利识图的目的。
二、电气识图的基本步骤1.看标题栏了解电气图的名称及标题栏中有关内容，结合有关的电路基础知识，对该电气图的类型、性质、作用有一个明确的认识，同时对电气图的内容有一个大致的轮廓印象。
2.看电气图形符号和文字符号了解电气图内各组成部分的作用、信息流向、相互联系、控制关系，注意电气与机械机构的连接关系，从而对整个电路的工作原理、性能要求等有一个全面的了解。
3.根据信息流向、布局顺序或主、辅电路进行分析（1）按信息流向逐级分析此种方法非常适于看电力电子电路图。
从信号输入到信号输出，信号流向贯穿始终；也可从负载分析到电源；又可从电源分析到负载，电流流向哪里便分析到哪里。
电气原理图、框图识图基础知识
电气原理图、框图识图基础知识一．电气框图：1.电气框图的介绍：电气方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。
在这种图纸中，除了方框和连线，几乎就没有别的符号了。
只是简单地将电路按照功能划分为几个部分，将每一个部分描绘成一个方框，在方框中加上简单的文字说明，在方框间用连线（有时用带箭头的连线）说明各个方框之间的关系。
所以方框图只能用来体现电路的大致工作原理，下图所示是一个两级音频信号放大系统的方框图。
从图中可以看出，这一系统电路主要由信号源电路、第一级放大器、第二级放大器和负载电路构成。
从这一方框图也可以知道，这是一个两级放大器电路。
2.电气框图的种类：电气方框图主要有三种：整机电路方框图、系统电路方框图和集成电路内电路方框图。
2.1 整机电路方框图整机电路方框图是表达整机电路图的方框图，也是众多方框图中最为复杂的方框图，关于整机电路方框图，主要说明下列几点。
（1）从整机电路方框图中可以了解到整机电路的组成和各部分单元电路之间的相互关系。
（2）在整机电路方框图中，通常在各个单元电路之间用带有箭头的连线进行连接，通过图中的这些箭头方向，还可以了解到信号在整机各单元电路之间的传输途径等。
（3）有些机器的整机电路方框图比较复杂，有的用一张方框图表示整机电路结构情况，有的则将整机电路方框图分成几张。
（4）并不是所有的整机电路在图册资料中都给出整机电路的方框图，但是同类型的整机电路其整机电路方框图基本上是相似的，所以利用这一点，可以借助于其他整机电路方框图了解同类型整机电路组成等情况。
（5）整机电路方框图不仅是分析整机电路工作原理的有用资料，更是故障检修中逻辑推理、建立正确检修思路的依据。
2.2 系统电路方框图一个整机电路通常由许多系统电路构成，系统电路方框图就是用方框图形式来表示系统电路的组成等情况，它是整机电路方框图下一级的方框图，往往系统方框图比整机电路方框图更加详细。
图2所示是组合音响中的收音电路系统方框图。
电气识图基础知识机械与电气识图(第三版)
第三章 电气识图基础知识
一、字母代码的概念
1．电灯控制电路图中的字母代码 2．字母代码的基本定义
字母代码是指标注在图形符号旁用于表明 电气设备或元件的用途或任务的一个字母或字 母组合。
3．字母代码的用途
字母代码可在图形符号和实物之间建立起较为明确的对应关系，方便 使用人员查找、区分各种图形符号所表示的元件、器件、装置和设备。
第三章 电气识图基础知识
分析图中电气元器件（实物）与图形符号 之间的内在联系，并识读图形符号
电气识图基础知识机械与电气识图 (第三版)
第三章 电气识图基础知识
§3—2 字母代码
在电灯控制电路图中，每个图形符号旁均标注了 一个字母代码，这种字母代码有什么作用？
电气识图基础知识机械与电气识图 (第三版)
电气识图基础知识机械与电气识图 (第三版)
第三章 电气识图基础知识
2．框形符号 （1）常用框形符号及其含义
（2）框形符号的基本定义
框形符号是指用来表示电气元器件、设备等的组合及其功能，既 不给出设备或电气元器件的细节，也不反映它们之间的任何连接关系 的一种简单的图形符号。
方框符号除了采用方形图形外是否还采用其他图形？
一般 符号、 限定 符号、 符号 要素 的基 本概 念和 特征
电气识图基础知识机械与电气识图 (第三版)
第三章 电气识图基础知识
（1）一般符号用作限定符号
➢ 当一般符号用作限定符号时，一般符号为什么要缩 小绘制？
➢ 此时，它还具有一般符号的基本特征吗？
电气识图基础知识机械与电气识图 (第三版)
第三章 电气识图基础知识
（1）字母代码一般采用英文字母含义，国际通用性较强。 （2）字母代码容易被计算机识别，便于操作和使用。 （3）字母代码可以单独使用，也可以组合使用，但组合的方式必 须遵守一定的规则，从而构成单字母代码(主类代码)和双字母代码。
识图必备的电气基础知识
识图必备的电气基础知识1.电路基本学问电路：电流流经的路径。
电路组成：电源、负载、开关及连接导线。
电路状态：通路、短路、断路。
分析电路的动作原理是在电路通路状态下进行的，简洁地说通路就是闭合回路，任何一个通路都包括电源、负载、开关及连接导线四部分。
断路或短路的检修是修理电工常常做的工作，线路检修就是要把电路从断路或短路状态恢复为通路状态。
在电力拖动掌握线路中，负载主要是三相电动机，为爱护电动机不被烧毁，通常在电路中增加爱护电动机的熔断器（短路爱护）和热继电器（过载爱护）。
因此，电力掌握线路中电路的组成为：电源（三相电或单相电）、负载（电动机）、开关和爱护电器（接触器、继电器、熔断器、热继电器）、连接导线。
2.电路图学问（1）电路图：电路图是依据生产机械运动形式对电气掌握系统的要求，采纳国家统一规定的电气图形符号和文字符号，根据电气设备和电器的工作挨次排列，具体表示电路、设备或成套装置的全部基本组成和连接关系的简图。
（2）电路图的组成。
电路图的组成分三部分：电源电路、主电路和帮助电路，如下图所示。
电源电路为整机供应能源，在电路图中一般水平绘制。
主电路是电源向负载（三相电动机）供电的电路，它由主熔断器、接触器的主触头、热继电器的热元件和电动机等组成。
在线路中通过的电流是电动机的工作电流，电动机功率大，电流也大，一般都在10A以上。
主电路在电路图中用粗实线绘制在左侧。
帮助电路一般包括掌握主电路工作状态的掌握电路、显示主电路工作状态的指示电路、供应机床设备局部照明的照明电路等。
（3）电路图采纳国家统一的电气图形符号表示。
各电器的触头位置都按线路未通电或电器未受外力作用时的常态位置画出。
（4）为便利识图，电路采纳编号法，即对电路中的各个节点用字母或数字编号。
(完整版)电气一次识图基础
朗目山
电气一次回路识图简介
二、电气主接线图
(5)变压器线路单元接线 优点：
①每台变压器和线路直接连接省去了母线和相应的断 路器和隔离开关。
②便于发展，容易发展成桥形接线或单母线接线。 ③操作简单，不易产生误操作。 缺点： ①线路或变压器故障或检修,整个单元都停止运行。 ②运行方式单一。
适用范围：这种接线应用在将发电机发出的全部电能升高 电压输入电网的小型水电站或风电场中。
电气一次回路识图基础
电气一次回路识图简介 朗目山
电气一次回路：由电气一次设备相互连接，构 成发电、输电、配电或进行其他生产过程的电气回 路称为一次回路或一次接线系统。
一、电气一次符号 二、电气主接线图 三、电气设备编号原则
电气一次回路识图简介
一、电气一次符号
朗目山
避雷器 电流互感器 架空线 接地刀闸 隔离开关
断路器 有载调压 变压器
地埋电缆 电流互感器 带电显示
电气一次回路识图简介
一、电气一次符号
朗目山
过电压保护器
跌落式 熔断器
接触器
熔断器
手车式 断路器
电压表 电流表 电抗器 电动机 发电机
电气一次回路识图简介
二、电气主接线图
朗目山
1.主接线的设计原则
(1)考虑变电站在电力系统中的地位和作用。
(2)考虑远期发展规模。
朗目山
电气一次回路识图简介
二、电气主接线图
(4)外桥接线 优点：
①一台变压器故障或检修其他部分 不受影响。
②扩建方便，容易改造成单母线或双母线接线。 ③高压断路器数量少，四个回路只需三台断路器。 缺点： ①一条线路故障或检修相应变压器需停运。 ②桥连断路器检修时，两个回路需解列运行。 ③变压器侧断路器检修时，变压器需较长时间停运。 适用范围：适用于较小容量的发电厂或变电站，并且 变压器的切换较频繁或线路较短，故障率较少的情况。 此外，线路有穿越功率时，也宜采用外桥接线。
电气工程基本识图
2.2 电气工程识图与计量2.2.1 动力和照明配电工程一、电气识图基础（1）线路和敷设信息标注1）动力线路：为建筑物给排水、通风空调、提升运输等设备及配电控制装置输送电源的线路。
有穿管敷设、埋地敷设、电缆桥架敷设、电缆沟敷设等形式。
2）照明线路：为建筑物照明供电的线路。
有穿管的明敷和暗敷、线槽敷设、瓷瓶绝缘子敷设等。
3）线路表示：a-b（c×d）e-f例 WL1，BV-2×2.5，MT16，WC（CC）a-线路编号，b-导线型号，c-导线根数，d-导线面积，e-保护管管径，f-导线敷设方式及部位。
常用绝缘导线4）电缆型号表示法类别、用途＋导体＋绝缘层＋内护套＋特征＋外护层＋派生类别为电力电缆时可略。
导体：铜可略，铝为L。
绝缘：VV-聚氯乙烯，Y-聚乙烯，YJ-交联聚乙烯。
内护套：Q-铅套，V-聚氯乙烯护套，Y-聚乙烯护套外护层：第一个数字（2为双钢带，3为细圆钢丝）、第二个数字（1为纤维线包，2为聚氯乙烯护套，3为聚乙烯护套）。
表示方法举例：①YJLV22-3×120-10-300表示铝芯、交联聚乙烯绝缘、聚氯乙烯内护套、双钢带铠装、聚氯乙烯外护套、三芯、120mm2、电压10kV、长度为300m的电力电缆。
②VV22（3×25＋1×16）表示铜芯、聚氯乙烯内护套、双钢带铠装、聚氯乙烯外护套、三芯25mm2、一芯16mm2的电力电缆。
③BV（3×50＋1×25）SC50—FC表示线路是铜芯塑料绝缘导线，三根50mm2，一根25mm2，穿管径为50mm的钢管沿地面暗敷。
④BLV（3×60＋2×35）SC70—WC表示线路为铝芯塑料绝缘导线，三根60mm2，两根35mm2，穿管径为70mm的钢管沿墙暗敷。
（2）设备标注a-设备编号；b-设备型号；c-设备功率。
例：（3）照明灯具标注a-灯数b-型号或编号c-每盏灯具的灯泡数d-灯泡容量（w）e-灯泡安装高度（m）f-安装方式L-光源种类（4）常用图例二、电气施工图识读3.系统图4.平面布置图平面布置图是电气施工图中的重要图纸之一，如照明平面图、插座平面图、防雷接地平面图等。
