洗衣机甩干桶的线路连接
(整理)全自动洗衣机原理及电路图.
全自动洗衣机原理及电路图全自动洗衣机就是将洗衣的全过程(泡浸-洗涤-漂洗-脱水)预先设定好N个程序,洗衣时选择其中一个程序,打开水龙头和启动洗衣机开关后洗衣的全过程就会自动完成,洗衣完成时由蜂鸣器发出响声。
全自动洗衣机由洗衣系统和控制电路组成。
其控制电路分为机械和电脑型，电脑型控制电路是以单片机作为控制电路的核心。
图1给出单片机Z86C09组成的全自动洗衣机的控制电路。
Ⅰ.自动洗衣机的洗衣程序洗衣机面板上有4个按钮K1、K2、K5和K6。
K1用于水流选择，分两档：普通水流与柔和水流；K2用于洗衣周期选择，可以选择洗涤、漂洗和脱水三个过程；K5是暂停开关；K6是洗衣程序选择键。
洗衣程序分为标准程序和经济程序。
洗衣机的标准洗衣程序是：洗涤——脱水——脱水——漂洗——脱水——漂洗——脱水。
经济洗衣程序少一次漂洗和脱水过程。
1．涤过程通电后，洗衣机进入暂停状态，以便放好衣物。
若不选择洗衣周期，则洗衣机从洗涤过程开始。
当按暂停开关键K5时，进入洗涤过程。
首先进水阀FV 通电，打开进水开关，向洗衣杨供水；当到达预定水位时，水位开关K4接通，进水阀断电关闭，停止进水；电机MO接通电源，带动波轮旋转，形成洗衣水流。
电机MO是一个正反转电机，可以形成往返水流，有利于洗涤衣物。
2．脱水过程洗涤或漂洗过程结束后，电机MO停止转动，排水阀MG通电，开始排水。
排水阀动作时，带动离合器动作，使电机可以带动内桶转动。
当水位低到一定值时，水位开关K4断开，再经过一段时间后，电机开始正转，带动内桶高速旋转，甩干衣物。
3．漂洗过程与洗涤过程操作相同，只是时间短一些。
全部洗衣工作完成后，由蜂鸣器发出音响，表示衣物已洗干净。
Ⅱ.洗衣机控制器的硬件组成原理洗衣机控制器由单片机Z86C09作为控制器的核心所构成，该控制器具有以下特点：（1）具有较强的抗干扰能力，当受到外部强干扰，程序出错时，可以自动使系统复位重新执行程序。
（2）采用无噪声、无电磁干扰的双向晶闸管作为控制元件，控制电磁阀和电机。
滚筒洗衣机双速定频5线电机的连接方法
偶然拆了个滚筒双速5线电机；看了看电机铜线比较粗，散热设计也比较好！感觉当废铁卖有点可惜！尝试把它利用起来！但是又不会接！搜了很多网站也没有搞清楚！只好自己做做实验！还真接好了！
首先要把公共端找出来！一，从外观初步判断，如果是排插的一般单独的一根就是公共端；如果不是排插的一般白色；黑色；或者双色线的就是公共端！二，万用表判断法；公共端与其他绕组的四个端子是连通的！而且会与低速绕组的两个端子阻值相等。
与高速的两个端子；其中一个是另一个的2倍。
找到公共端就要把低速绕组和高速绕组分出来。
（上图的排插一共有7个端子；其中最左边的两个是测速线圈；实际电机出线只有5根。
）
低速绕组两个端子与公共端的阻值基本是相等的；只是电感有点不同。
高速绕组两个端子与公共端的阻值相差比较大！搞清楚高低速绕组就开始接线！
在低速绕组的两个端子并接一个（16uf-20uf）/450V;无极电容;电容的大小视电机功率而定！市电的“零线”接公共端！“火线”接电容的任意一端，接那一端转速基本一样，只是转向不一样！然后接下来我们尝试接一下高速绕组。
（上图黄色两根是电容线）
在高速绕组的两端接一个（10uf-15uf）/450v无极电容，电容的大小视电机功率而定！市电的“零线”接公共端！“火线”接电容的任意一端，当接阻值大的一端电机逆时针旋转，接阻值小的一端电机顺时针旋转（但电机温升会比逆时针时大）。
（上图黄色两根是电容线）。
洗衣机电路原理
洗衣机电路原理
洗衣机的电路原理是由各个电器元件组成的复杂系统。
下面将分别介绍洗衣机的不同电路原理。
1. 电源电路原理:
洗衣机的电源电路原理主要是由插座、电源线和电源开关组成。
插座用于将电源线连接到电网，电源线将电能传输到洗衣机，电源开关用于控制电能的通断。
2. 控制电路原理:
洗衣机的控制电路原理主要是通过面板上的按钮、开关和程序控制器来实现的。
当用户按下按钮或拨动开关时，程序控制器会根据设定的程序来控制洗衣机的不同运行状态，如洗涤、漂洗、脱水等。
3. 电机驱动电路原理:
洗衣机的电机驱动电路原理用于控制不同电机的运转。
洗衣机中常见的电机有电动机、排水泵电机和脱水电机。
电机驱动电路会根据程序控制器的指令，通过传感器检测洗衣机内部的水位、温度等信息，然后驱动相应的电机运转。
4. 传感器电路原理:
洗衣机中的传感器电路原理主要是用于检测洗衣机内部的水位、温度、转速等参数，并将这些信息反馈给程序控制器。
传感器电路通常由传感器、信号放大器和模数转换器等组成。
5. 加热电路原理:
洗衣机的加热电路原理是用于加热洗涤水或漂洗水的。
加热电路通常由加热器、温度传感器和控制电路组成。
控制电路会根据温度传感器的信号，控制加热器的加热功率，以实现设定的洗涤或漂洗温度。
综上所述，洗衣机的电路原理涉及电源电路、控制电路、电机驱动电路、传感器电路和加热电路等部分。
这些电路通过协同工作，实现洗衣机的正常运行和各种洗涤操作。
半自动双桶洗衣机的洗涤电机接线方法和检修知识
半自动双桶洗衣机的洗涤电机接线方法和检修知识
半自动双桶洗衣机主要由两个电机组成，一个是洗涤电机，一个是甩干电机。
下面介绍一下洗涤电机的接线方法：
1）首先需要将电线通过电线管穿过电机底座并连接到电机上，注意要将电线连接到正确的端子上，避免出现接错的情况。
2）然后将电机底座和电机壳连接，一般采用螺丝固定。
3）接下来是接地线的连接，需要将接地线连接到电机底座上，以确保在使用过程中不会出现漏电的情况。
4）最后是电机的电源线连接，需要将电源线连接到电机上，一般用连接器或端子盒固定。
2. 半自动双桶洗衣机洗涤电机的检修知识：
半自动双桶洗衣机的洗涤电机在使用过程中可能会出现故障，需要进行检修。
以下是一些常见的检修方法：
1）检查电机的电源线是否有断裂或短路，需要使用万用表进行测试。
2）检查电机的轴承是否磨损，如果轴承磨损严重需要更换。
3）检查电机的电容是否失效，需要使用电容测试仪进行测试，如果电容失效需要更换。
4）检查电机的绕组是否短路或开路，需要使用万用表进行测试，如果绕组短路或开路需要更换电机。
需要注意的是，在进行电机检修时需要断开电源，并确保安全。
同时，如果不确定如何进行检修，可以寻求专业技术人员的帮助。
洗衣机电路图解（洗衣机电路图及工作原理图）
洗衣机电路图解（洗衣机电路图及工作原理图）电脑控制型洗衣机的控制系统采用了电脑控制技术，下面以小天鹅 XQB30-8 型全自动洗衣机为例进行介绍。
该机的电气系统图及电路原理图如下所示。
1．工作原理(1)电源电路如上图所示，接通电源开关S 后，市电电压通过C1 滤波后，加到变压器Tr 的一次绕组上，由它降压后输出10V 左右(与市电电压高低有关)的交流电压。
该电压经VD1～VD4全桥整流、C1 滤波产生14V 直流电压，再通过限流电阻 R3、稳压管 VD5、二极管 VD6、调整管 VT1 稳压输出 5.6V 电压。
该电压一路通过 VD8 输出，经 C6 滤波后为操作控制电路供电;另一路通过 VD7 输出，经 C4、C5 滤波后，为微处理器(CPU)IC(14021WFW)等电路供电。
市电输入回路的ZNR 是压敏电阻，它的作用是防止市电电压过高损坏变压器Tr 等元器件。
市电电压升高时，ZNR 击穿，使输入回路的熔断器熔断(图中未画出)，实现市电过电压保护。
(2)CPU 电路如图所示，CPU 电路是以IC(14021WFW)为核心构成的，14021WFW 的引脚功能如下表所示。
5V 供电：接通开关 S，待电源电路工作后，由其输出的 5V 电压经电容 C4、C5 滤波，加到 IC 的供电端脚，为 IC 供电。
复位：该机的复位电路由IC 和脚外接的 R22、C10 构成。
该电路在开机瞬间为IC 内的存储器、寄存器等电路提供复位信号，使它们清零复位。
经一段时间的延迟后复位结束，IC 开始工作。
时钟振荡：IC 得到供电后，它内部的振荡器与、脚外接的晶体振荡器 JZ 和移相电容 C11、C12 通过振荡产生时钟信号。
该信号经分频后协调各部位的工作，并作为IC 输出各种控制信号的基准脉冲源。
(3)市电欠电压保护电路如图所示，市电电压经变压器Tr 降压，再通过VD1～VD4 桥式整流、C2 滤波后产生的直流电压，经 R1、R2 分压后产生取样电压。

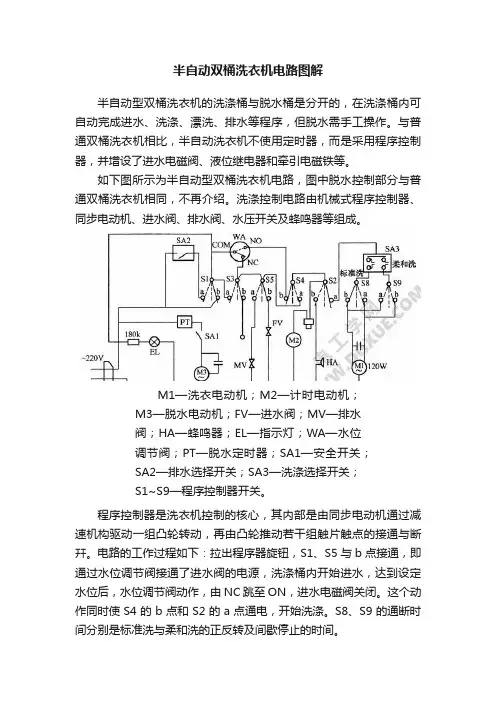

半自动双桶洗衣机电路图解
半自动双桶洗衣机电路图解半自动型双桶洗衣机的洗涤桶与脱水桶是分开的，在洗涤桶内可自动完成进水、洗涤、漂洗、排水等程序，但脱水需手工操作。
与普通双桶洗衣机相比，半自动洗衣机不使用定时器，而是采用程序控制器，并增设了进水电磁阀、液位继电器和牵引电磁铁等。
如下图所示为半自动型双桶洗衣机电路，图中脱水控制部分与普通双桶洗衣机相同，不再介绍。
洗涤控制电路由机械式程序控制器、同步电动机、进水阀、排水阀、水压开关及蜂鸣器等组成。
M1—洗衣电动机；M2—计时电动机；M3—脱水电动机；FV—进水阀；MV—排水阀；HA—蜂鸣器；EL—指示灯；WA—水位调节阀；PT—脱水定时器；SA1—安全开关；SA2—排水选择开关；SA3—洗涤选择开关；S1~S9—程序控制器开关。
程序控制器是洗衣机控制的核心，其内部是由同步电动机通过减速机构驱动一组凸轮转动，再由凸轮推动若干组触片触点的接通与断幵。
电路的工作过程如下：拉出程序器旋钮，S1、S5与b点接通，即通过水位调节阀接通了进水阀的电源，洗涤桶内开始进水，达到设定水位后，水位调节阀动作，由NC跳至ON，进水电磁阀关闭。
这个动作同时使S4的b点和S2的a点通电，开始洗涤。
S8、S9的通断时间分别是标准洗与柔和洗的正反转及间歇停止的时间。
洗涤完毕，S2的中点悬空，S3、S4、S5跳至a点，排水阀得电动作。
排水到一定水位后，水位调节阀复位到NC。
排水完毕后，S2跳到a点，S3悬空，S4、S5跳至b点，又开始进水。
到最后一次排水时，S1跳至a点。
此时如果排水选择开关SA2选择在断开状态（不排水），则整机断电，整个洗涤程序结束；如果排水选择开关SA2选择在接通状态（排水），则在排水完毕前5~30秒时，S2跳到b点，蜂鸣器接通，鸣响5~30s后，整机断电，洗涤程序结束。
全自动洗衣机原理及电路图
全自动洗衣机原理及电路图全自动洗衣机原理及电路图全自动洗衣机就是将洗衣的全过程(泡浸-洗涤-漂洗-脱水)预先设定好N个程序,洗衣时选择其中一个程序,打开水龙头和启动洗衣机开关后洗衣的全过程就会自动完成,洗衣完成时由蜂鸣器发出响声。
全自动洗衣机由洗衣系统和控制电路组成。
其控制电路分为机械和电脑型，电脑型控制电路是以单片机作为控制电路的核心。
图1给出单片机Z86C09组成的全自动洗衣机的控制电路。
Ⅰ.自动洗衣机的洗衣程序洗衣机面板上有4个按钮K1、K2、K5和K6。
K1用于水流选择，分两档：普通水流与柔和水流；K2用于洗衣周期选择，可以选择洗涤、漂洗和脱水三个过程；K5是暂停开关；K6是洗衣程序选择键。
洗衣程序分为标准程序和经济程序。
洗衣机的标准洗衣程序是：洗涤——脱水——脱水——漂洗——脱水——漂洗——脱水。
经济洗衣程序少一次漂洗和脱水过程。
1．涤过程通电后，洗衣机进入暂停状态，以便放好衣物。
若不选择洗衣周期，则洗衣机从洗涤过程开始。
当按暂停开关键K5时，进入洗涤过程。
首先进水阀FV 通电，打开进水开关，向洗衣杨供水；当到达预定水位时，水位开关K4接通，进水阀断电关闭，停止进水；电机MO接通电源，带动波轮旋转，形成洗衣水流。
电机MO是一个正反转电机，可以形成往返水流，有利于洗涤衣物。
2．脱水过程洗涤或漂洗过程结束后，电机MO停止转动，排水阀MG通电，开始排水。
排水阀动作时，带动离合器动作，使电机可以带动内桶转动。
当水位低到一定值时，水位开关K4断开，再经过一段时间后，电机开始正转，带动内桶高速旋转，甩干衣物。
3．漂洗过程与洗涤过程操作相同，只是时间短一些。
全部洗衣工作完成后，由蜂鸣器发出音响，表示衣物已洗干净。
Ⅱ.洗衣机控制器的硬件组成原理洗衣机控制器由单片机Z86C09作为控制器的核心所构成，该控制器具有以下特点：（1）具有较强的抗干扰能力，当受到外部强干扰，程序出错时，可以自动使系统复位重新执行程序。
海棠双桶洗衣机控制原理及维修经验
海棠双桶洗衣机控制原理及维修经验普通型双桶洗衣机在广大农村占主要地位。
本文以海棠牌双桶洗衣机为例介绍控制电路原理及维修经验。
一、电路控制原理海棠牌双桶洗衣机控制电路见图l。
220V电源通过二芯软线进入熔断器后分四路。
第一路供给蜂鸣器。
洗涤定时器在洗涤时间结束前25秒接通蜂呜电路，蜂呜器告警以告知主人。
第二路供给洗涤定时器内的微型电机．由定时旋钮控制其工作时间。
第三路接至洗涤电机绕组的公共引出端黄线⑦，另一端由定时器内功能开关(即洗涤方式选择)外引出线(深红色⑤、深蓝色⑥)及并联的8uF电容器构成回路。
当定时器内微型电机工作时，带动内部触点交替变换，洗涤电机内两绕组(5．6Ω)的电源通断也在交替变换，使电机做正反运转。
以上三路的电源的另一端回路均由定时器桔黄色引出线①提供。
第四路通过触点SF开关接至脱水电机运行绕组引出端④和4uF电容器一端。
电容器的另一端接脱水电机的启动绕组引出端③。
脱水电机绕组的公共端②通过脱水定时器连至电源另一端构成回路，使脱水电机做逆时针运转。
触点开关是由脱水桶盖来控制的，掀起盖板时，触点断开，电机停转。
二、脱水桶不转的维修经验脱水桶不转在双桶洗衣机的故障中比例较高。
先扭动脱水定时器，看脱水桶电机是否转动，应检查熔断器是否断路。
熔断器断路一般有两种情况。
一是自然熔断，保险管内无痕迹。
这是电源电压不稳或负载过重造成的。
二是熔断器玻璃管内有发黑发黄的痕迹，有的甚至玻璃管炸裂。
这是由于电源线或电机绕组内绝缘损坏而造成的短路。
先找出短路部位并修复后，再换同规格保险管开机。
1．检查脱水定时器：拆开洗衣机背后上部的长条盖板，扭动定时器．听有无发条嗒嗒的响声。
再拆开定时器后盖，观察两触点接触是否良好。
定时器常见的故障是发条断裂、位移。
现象是扭动定时器后不返回或立即弹回。
有的定时器发条安装在主轴上．拆开后盖便于检查；有的发条则装在后盖上，不宜拆卸，拆卸不当易造成发条紊乱。
检查定时器的通断，最好的办法是将定时器控制电机的两根线短接，看电机是否运转。
洗衣机甩干桶维修怎么维修甩干桶
双桶洗衣机分为洗衣桶和脱水桶，脱水桶我们又叫做甩干桶，如果洗衣机甩干桶出现故障了怎么维修甩干桶呢？下面洗衣机甩干桶维修中心就来告诉大家维修洗衣机甩干桶的维修方法吧。
一、洗衣机甩干桶维修—常见的问题故障在日常生活中双桶洗衣机常见的问题故障有以下几种，洗衣机的排水管在洗涤的时候向外漏水。
我们会发现双桶洗衣机有时在使用中会漏电。
洗衣服时，电机已经运转，可是放入衣物后波轮不转。
脱水正常，洗涤桶不转或只朝一个方向转。
洗涤正常，脱水电机不转且发出嗡嗡声。
二、洗衣机甩干桶维修—故障维修第一当双桶洗衣机出现以上几种故障时，我们只要把洗衣机的后盖给拆下来，我们就会看到一个排水阀门。
这个阀门里面如果有异物（如硬币、铁钉等）就会引发洗涤时漏水这个故障。
解决方法是打开这个阀门的盖子，取出里面的异物，同时看一看这个橡胶阀门芯是否有破损。
如果有破损就换同规格的，如果没有破损，那么取出异物后把这个阀门重新组装就可以解决问题了。
注意，如果你是新手，阀门可能一次不能安成功（还会漏水），只要耐心多装几遍就行了。
第二当我们发现双桶洗衣机漏电时应该注意，这并不是静电在做怪，而是真的在漏电。
一般是因为洗衣机减速机漏水或是脱水水封漏水。
这种情况如果不即时修理，往往会损脱水电机（少数也会损洗涤电机）。
这时我们拆开洗衣机的后盖，仔细观察就能发现是哪一部件在漏水（漏水的部件上有明显的水渍，就是干了也看得到的）第三当我们洗衣服时，电机已经运转，可是放入衣物后波轮不转。
出现这种故障，我们就把洗衣机后盖打开。
然后给洗衣机空机通电试机，我们可以在波轮运转的时候，用手压住波轮，此时，波轮就会轻易地停下来。
可以让另外一个人蹲下看减速机的轮子（就是连着皮带的那个塑胶轮）是不是会转。
如果会转，就说明是减速机坏了或是波轮的内牙给磨损了。
这时我们拆下波轮，看它中间那个孔里的牙是不是磨坏了。
如果磨损就换新的，要是没有磨损，那就是减速机坏了，换新减速机就可以了。
三、洗衣机甩干桶维修第四双桶洗衣机出现脱水正常，洗涤桶不转或只朝一个方向转的情况时。
[电子电路]脱水机60-16电气图New
![[电子电路]脱水机60-16电气图New](https://img.taocdn.com/s3/m/d4d4f0eac9d376eeaeaad1f34693daef5ef713a9.png)
4948 =1FM1-R1 /1#转鼓调速47 =1TS2-H1 /1TS2泥泵干运转45 =1XM1-S1 /喷淋装置XM1 0-I 44 =1XM1-H1 /喷淋装置XM1运行指示43 =1PM2-S1 /进泥泵PM2 0-I42 =1PM2-H1 /进泥泵运行指示41 =1PM1-S1 /加药泵PM1 0-I 40 =1PM1-H1 /加药泵运行指示39 =1RM2-S1 /反应罐搅拌RM2 0-I 38 =1RM2-H1 /反应罐搅拌运行指示37 =1PM3-S1 /冲洗水泵PM3 0-I 36 =1PM3-H1 /冲洗水泵运行指示左侧面板说明1 =COM-P1 /电压表2 =HM-H1 /水平螺旋HM2运行指示3 =HM-S1 /水平螺旋HM2 0-I4 =HM-H2 /倾斜螺旋HM3运行指示5 =HM-S2 /倾斜螺旋HM3 0-I6 =1VM1-H1 /1#空压机运行7 =1VM1-S1 /1#空压机 自动-0-手动8 =2VM1-H1 /2#空压机运行9 =2VM1-S1 /2#空压机 自动-0-手动12 =reserve-H1 /备用13 =PCP102-H1 /药箱液位低14 =COM-H1 /急停指示15 =COM-S4 /试灯-0-复位16 =COM-S1 /急停开关17 =COM-Q0 /主开关55 =DUO1-H2 /系统故障54 =DUO1-H1 /自动运行53 =DUO1-S4 /停止-0-启动52 =DUO1-S3 /手动-0-自动51 =DUO1-S5 /检修开关50 =1PM2-R1 /1#污泥泵调速49 =1PM1-R1 /1#加药泵调速35 =1FM1-S1 /转鼓驱动FM1 0-I 34 =1FM1-H1 /转鼓驱动运行指示33 =1FM2-S1 /滤带驱动FM2 0-I 32 =1FM2-H1 /滤带驱动FM2运行指示31 =FI102-P1 /1#污泥流量30 =FI101-P1 /1#药液流量右侧面板说明11660615554535251454443413937353331304240383634321750778062646668707263656769717374758182838485791141345360 =FI201-P1 /1#药液流量61 =FI202-P1 /1#污泥流量62 =2FM2-H1 /滤带驱动FM2运行指示63 =2FM2-S1 /滤带驱动FM2 0-I 64 =2FM1-H1 /转鼓驱动运行指示65 =2FM1-S1 /转鼓驱动FM1 0-I 79 =2PM1-R1 /2#加药泵调速80 =2PM2-R1 /2#污泥泵调速81 =DUO2-S5 /检修开关82 =DUO2-S3 /手动-0-自动83 =DUO2-S4 /停止-0-启动84 =DUO2-H1 /自动运行85 =DUO2-H2 /系统故障66 =2PM3-H1 /冲洗水泵运行指示67 =2PM3-S1 /冲洗水泵PM3 0-I 68 =2RM2-H1 /反应罐搅拌运行指示69 =2RM2-S1 /反应罐搅拌RM2 0-I 70 =2PM1-H1 /加药泵运行指示71 =2PM1-S1 /加药泵PM1 0-I 72 =2PM2-H1 /进泥泵运行指示73 =2PM2-S1 /进泥泵PM2 0-I74 =2XM1-H1 /喷淋装置XM1运行指示75 =2XM1-S1 /喷淋装置XM1 0-I 77 =2TS2-H1 /2TS2泥泵干运转78 =2FM1-R1 /2#转鼓调速Duodrain 1Duodrain 27689212154878471X2 1#脱水机控制出线 24VDC （至机器接线箱）1X1 1#脱水机控制出线 24VDC （至就地按钮箱）1X0 1#脱水机主出线 400VACDuodrain 11X10 1#脱水机接线箱主出线 400VAC Duodrain 2X2 辅设备控制出线 24VDC X1 急停控制线 24VDC X0 至变频柜电源 400VAC General1X12 1#脱水机接线箱控制出线 24VDC 1X20 1#脱水机就地按钮箱急停按钮1X21 1#脱水机就地按钮箱控制线 24VDC 1X3 1#脱水机控制出线 24VDC （至变频柜）1X33 变频柜1#机控制线 24VDC1X30 变频柜1#机主电源线 400VAC X30 变频柜电源进线 400VAC2X30 变频柜2#机主电源线 400VAC 2X33 变频柜2#机控制线 24VDC2X3 2#脱水机控制出线 24VDC （至变频柜）2X21 2#脱水机就地按钮箱控制线 24VDC 2X20 2#脱水机就地按钮箱急停按钮2X12 2#脱水机接线箱控制出线 24VDC 2X10 2#脱水机接线箱主出线 400VAC 2X0 2#脱水机主出线 400VAC2X1 2#脱水机控制出线 24VDC （至就地按钮箱）2X2 2#脱水机控制出线 24VDC （至机器接线箱）X3 仪表电源线 230VAC X4 PLC 输入输出备用端子X40 螺旋输送机就地控制箱电源 400VAC X41 螺旋输送机就地控制箱控制线 24VDC161718193943219182=PLC-A1=PLC-A4=PLC-A814I124.0I125.61516I125.727I21.4I21.52829I21.6I21.73020I7.7I4.21918I4.1I4.017I21.32625I21.2I21.124151413891221I20.6I20.72223I21.0-X4。
洗衣机甩干桶的线路连接
洗衣机甩干桶的线路连接电源线是任意接，不用知道火线或零线。
单相电动机接线知识。
总的原则是：运行绕组和启动绕组有一端接在一起做公共端，电源线接在（公共端和运行绕组另一端）运行绕组两端，不分火线零线，电容接在（公共端和启动绕组另一端）启动绕组两端，不分正负极。
单相电机分可逆和不可逆两种，可逆电机的运行绕组和启动绕组完全一样，一样的线径，一样的圈数，启动时和运行时两个绕组都通过电流，只是作为启动绕组的通过的电流小，作为运行绕组的通过的电流大。
把两个绕组的头接在一起就是红线（公共端，电源线之一），另外两个头一个白线（电源线之一），一个接蓝线，启动电容接在白线和蓝线之间。
1、电源线接在红线、白线之间时，正转正常运行，红线到白线之间的绕组是运行绕组，红线到蓝线之间的绕组是启动绕组；2、电源线接在红线、蓝线之间时，反转正常运行，红线到蓝线之间的绕组是运行绕组，红线到白线之间的绕组是启动绕组；3、电源线接在白线、蓝线之间时，不正常连接，运行绕组和启动绕组串联使用，电容没有任何作用，电机不会转。
以上通过启动绕组电流小的原因，是通过绕组的电流要通过电容（电容串联于绕组），（运行时启动绕组通过的电流是白浪费的电流）。
单相电动机使用最多的，是不能逆转的单相电动机，不能逆转的单相电机也分两种：第一种如电钻、风扇等，这种电机起动时运行绕组通过较大的起动电流，运行时运行绕组通过负荷电流，运行绕组线粗，圈数多；起动绕组启动时通过较小的启动电流，运行时通过较小的电流（白白浪费的电流），起动绕组线细，圈数少；把运行绕组和起动绕组的头接在一起就是红线（公共端，电源线之一），运行绕组的尾就是白线（电源线之一），起动绕组的尾就是蓝线，启动电容接在白线和蓝线之间。
1、这种电机要正常运行，电源线一定要接在运行绕组的两端，即红线和白线之间；2、如果电源线接在红线或蓝线之间会反转、启动绕组当运行绕组用，不能带负荷，时间长了烧电机；3、如果电源线接在蓝线和白线之间，运行绕组和启动绕组串联使用，电容没有任何作用，电机不会转。
甩干桶电容电机接法
甩干桶电容电机接法
现说电容；有四根线、2根是洗涤的、两根是脱水的、电容上有标识的，数字少的那两根就其实接线还是比较简单的，我用文字的不知你能不能看懂，是脱水的、一般在4—5UF。
电容线不分正负极，然后电源线；有3根线、一根双色线是接地线不用去理会的、剩下两根也可以不分正负极。
剩下就是电机了；电机3根线、一根是公共线、主线、负线。
电机上有标识只要你能找到公共线那么就可以接了，接线如下：电机共公线接电源一根OK，电机主线接电源另一根和电容两根中的随便一根OK，剩下电机一根线接电容两根中一根OK，如果电机主线和副线接错了电机就会反转，导致刹车失灵，那么将电机两根线交换一下就OK。
正常电机引出红黄蓝三根线。
蓝线接零线，黄线、红线接电容两端。
火线接到红线一端就可以了。
最好使用万用表测量一下三根线之间的电阻。
电阻最大的一组线之间接电容。
用万用表测量三个接线的任意两根，其中电阻最大的为主副绕组阻值的和，例如，A,B,C三个接头，A,C阻值最大，那么，AC即为主副绕组之和，再测AB阻值若大于BC,则AC为副绕组，BC为主绕组。
电容接AC，电源接BC.以上是脱水电机接法。
若是洗衣电机，那么AB,BC阻值相等，电容接AC.
用万用表测量三个接线的任意两根，其中电阻最大的为主副绕组阻值的和，例如，A,B,C三个接头，A,C阻值最大，那么，AC即为主副绕组之和，再测AB阻值若大于BC,则AC为副绕组，BC为主绕组。
电容接AC，电源接BC.以上是脱水电机接法。
若是洗衣电机，那么AB,BC阻值相等，电容接AC.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
洗衣机甩干桶的线路连接
电源线是任意接，不用知道火线或零线。
单相电动机接线知识。
总的原则是：运行绕组和启动绕组有一端接在一起做公共端，电源线接在（公共端和运行绕组另一端）运行绕组两端，不分火线零线，电容接在（公共端和启动绕组另一端）启动绕组两端，不分正负极。
单相电机分可逆和不可逆两种，
可逆电机的运行绕组和启动绕组完全一样，一样的线径，一样的圈数，启动时和运行时两个绕组都通过电流，只是作为启动绕组的通过的电流小，作为运行绕组的通过的电流大。
把两个绕组的头接在一起就是红线（公共端，电源线之一），另外两个头一个白线（电源线之一），一个接蓝线，启动电容接在白线和蓝线之间。
1、电源线接在红线、白线之间时，正转正常运行，红线到白线之间的绕组是运行绕组，红线到蓝线之间的绕组是启动绕组；
2、电源线接在红线、蓝线之间时，反转正常运行，红线到蓝线之间的绕组是运行绕组，红线到白线之间的绕组是启动绕组；
3、电源线接在白线、蓝线之间时，不正常连接，运行绕组和启动绕组串联使用，电容没有任何作用，电机不会转。
以上通过启动绕组电流小的原因，是通过绕组的电流要通过电容（电容串联于绕组），（运行时启动绕组通过的电流是白浪费的电流）。
单相电动机使用最多的，是不能逆转的单相电动机，不能逆转的单相电机也分两种：
第一种如电钻、风扇等，这种电机起动时运行绕组通过较大的起动电流，运行时运行绕组通过负荷电流，运行绕组线粗，圈数多；起动绕组启动时通过较小的启动电流，运行时通过较小的电流（白白浪费的电流），起动绕组线细，圈数少；把运行绕组和起动绕组的头接在一起就是红线（公共端，电源线之一），运行绕组的尾就是白线（电源线之一），起动绕组的尾就是蓝线，启动电容接在白线和蓝线之间。
1、这种电机要正常运行，电源线一定要接在运行绕组的两端，即红线和白线之间；
2、如果电源线接在红线或蓝线之间会反转、启动绕组当运行绕组用，不能带负荷，时间长了烧电机；
3、如果电源线接在蓝线和白线之间，运行绕组和启动绕组串联使用，电容没有任何作用，电机不会转。
第二种不可逆的电动机使用最多，水泵等大一点容量的单相电机都属于这一种，这种电机起动时运行绕组通过较大的起动电流，运行时运行绕组通过负荷电流，运行绕组线粗，圈数多；起动绕组启动时通过较小的启动电流，运行时起动绕组不经过电流（用离心开关甩开，没有浪费电流），起动绕组线细，圈数少；
把运行绕组和起动绕组的头接在一起就是红线（公共端），运行绕组的尾就是白线，起动绕组的尾就是蓝线，启动电容接在白线和蓝线之间。
1、这种电机要正常运行，电源线一定要接在运行绕组的两端，即红线和白线之间；
2、如果电源线接在红线和蓝线之间，电机在启动反转……停……启动反转……停之间无限循环……，直到烧坏电机（启动绕组反复经受启动电流的冲击）
3、如果电源线接在蓝线和白线之间，运行绕组和启动绕组串联使用，电容没有任何作用，电机不会转。
电动机的三根线在线没有颜色或文字说明的情况下可以用三用表测量绕组电阻判断电动机是可逆、不可逆、运行绕组和起动绕组。
断开电容测量，蓝线和白线间的电阻最大，2个绕组呈串联状况，测量蓝线到红线，白线到红线之间的电阻，这两个电阻之和等于蓝线到白线的电阻，如果两个绕组电阻一样大，说明电机是可逆的，如果不一样大，说明电机是不可逆的，电阻小的绕组是运行绕组，电阻大的绕组是启动绕组。
