斑马打印机指导及初始化
Zebra打印机操作手册
斑马XIII系列打印机使用手册<< 目录 >>一、打印机电源二、打印机结构三、安装标签和色带的注意事项四、面板功能说明五、Zebra Xi II打印机的简单调整和参数设置说明六、打印机的日常维护七、常见故障及其处理一、打印机电源电源开关位于打印机后面，打印机的电源是交流电压230V和110V自适应。
安装打印机时，请确保供电电压和打印机的工作电压相符，同时检查供电电源是否接安全地。
按住面板的某些按键，再打开电源开关，即进行特定用途的自检。
[千万注意] 在插拔任何连线时，都应该关闭微机和打印机的电源。
否则易损坏打印机和微机的主板!某些外界的影响，如闪电，电源或信号线上的噪声也会使打印机出现误操作。
关掉打印机，再重新打开，可使打印机恢复正常。
二、打印机结构图1图2三、安装标签和色带的注意事项XIII系列打印机可以打印的最小标签：Z90XIII为20mm(Wide)X6mm(Length)Z140XIII为40mmX6mmZ170XIII为50.8mmX6mmZ220XIII为100.8mmX6mm1．安装标签和色带时，按照打印机内的安装指示图即可。
注意：色带安装时，要分清色带的绕向，千万不能装反，否则会损害打印机的组件，安装时须将色带推到底。
ZEBRA打印机只可用外向色带。
标签安装时，要将“标签挡片”和“挡纸片”挡好，标签要从“压纸/反射片”下穿过，标签左侧靠着“导纸片”。
2．安装标签和色带时，注意不要划伤打印头。
比如戒指，工具等物品。
色带及标签勿沾有泥沙，灰尘杂物。
3．当第一次安装新的标签时，请做MEDIA CALIBRATION的工作。
方法如下：装好标签和色带，合上打印头，按Calibrate键，此时打印机会先慢速走多张再快速走几张，自动完成对标签长度的识别和存储（对不连续标签有效）。
注意：若走纸时无快慢现象，则说明未测到标签的长度。
请检查标签传感器的位置是否正确。
标签传感器有上下两个，分别位于标签的上下方，上方标签传感器应拔到标签中间部分，而下方标签传感器应随上方标签传感器的变动而变动。

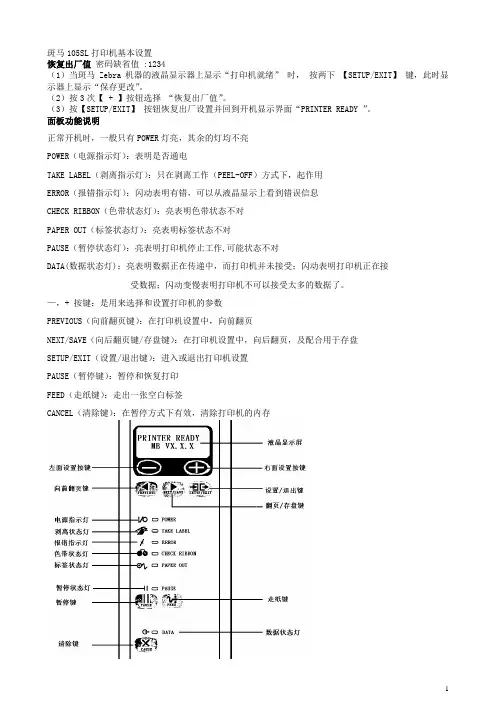

斑马105SL打印机基本设置
斑马105SL打印机基本设置恢复出厂值密码缺省值 :1234（1）当斑马Zebra机器的液晶显示器上显示“打印机就绪”时，按两下【SETUP/EXIT】键，此时显示器上显示“保存更改”。
（2）按3次【 + 】按钮选择“恢复出厂值”。
（3）按【SETUP/EXIT】按钮恢复出厂设置并回到开机显示界面“PRINTER READY ”。
面板功能说明正常开机时，一般只有POWER灯亮，其余的灯均不亮POWER（电源指示灯）：表明是否通电TAKE LABEL（剥离指示灯）：只在剥离工作（PEEL-OFF）方式下，起作用ERROR（报错指示灯）：闪动表明有错，可以从液晶显示上看到错误信息CHECK RIBBON（色带状态灯）：亮表明色带状态不对PAPER OUT（标签状态灯）：亮表明标签状态不对PAUSE（暂停状态灯）：亮表明打印机停止工作,可能状态不对DATA(数据状态灯)：亮表明数据正在传递中，而打印机并未接受；闪动表明打印机正在接受数据；闪动变慢表明打印机不可以接受太多的数据了。
—，+ 按键：是用来选择和设置打印机的参数PREVIOUS（向前翻页键）：在打印机设置中，向前翻页NEXT/SAVE（向后翻页键/存盘键）：在打印机设置中，向后翻页，及配合用于存盘SETUP/EXIT（设置/退出键）：进入或退出打印机设置PAUSE（暂停键）：暂停和恢复打印FEED（走纸键）：走出一张空白标签CANCEL（清除键）：在暂停方式下有效，清除打印机的内存Zebra 105SL 打印机的简单调整和参数设置说明1.正常的开机显示PRINTER READYPRINT READY6.0MB V41.11.5表明打印机已经准备好，打印机内存为6M，工作的程序版本为V41.11.52. 更改设定1). 打印颜色深浅的调整;在 " PRINTER READY " 时, 按【SETUP/EXIT】键, 出现如下显示;DARKNESS +10- 00000000000 +按右面【 + 】键增加打印颜色深度, 按左面【 - 】键减少打印颜色深度.缺省值 :+10范围 : 0 到 +30按【 NEXT 】显示下一个参数;2). 撕下标签的位置的调整;TEAR OFF +0- 00000000000 +按右面【 + 】键增加数值, 按左面【 - 】键减少数值.缺省值 : +0范围 : -64 到 +64 ( 显示的数值是点数 , 如 "+24", 意思是 24 点, 假设打印机的分辨率是200 DPI / 8 dot per mm, 24 点即"3mm ”, 若打印机的分辩率是 300 DPI / 12dot per mm,24 点即 " 2 mm". ) 按【 NEXT 】显示下一个参数;3). MEDIA POWER UP（开机标签状态的选择）的设置MEDIA POWER UP<= CALIBRATION =>按右面【 + 】键或左面【 - 】键改变数值.缺省值 : CALIBRATION（测纸）选择 : FEED（走纸），CALIBRATION（测纸），LENGTH（纸长），NO MOTION（不动）按【 NEXT 】显示下一个参数 " HEAD CLOSE（打印头翻开合上后标签状态的选择）4). LABEL TOP（打印的上下位置）的调整;LABEL TOP +02- +按右面【 + 】键增加数值, 按左面【 - 】键减少数值.缺省值 : +0范围 : -64 到 +64 ( 显示的数值是点数 , 如 "+24", 意思是 24 点, 假设打印机的分辨率是 200 DPI / 8 dot per mm, 24 点即"3mm ”, 若打印机的分辩率是 300 DPI / 12dot per mm, 24 点即 " 2 mm". )按【 NEXT 】显示下一个参数;LEFT POSITION（打印的左右位置）5). LEFT POSITION（打印的左右位置）的调整;LEFT POSITION=> +0000 +按右面【 + 】键改变数值, 按左面【 - 】键移动位置.缺省值 : 0000范围 : -9999到 +9999( 显示的数值是点数 , 如 "+24", 意思是 24 点, 假设打印机的分辨率是 200 DPI / 8 dot per mm, 24 点即"3mm ”, 若打印机的分辩率是 300 DPI / 12dot per mm, 24 点即 " 2 mm". )按【 NEXT 】显示下一个参数;密码的输入：在出现如下显示;ENTER PASSWORD- 0000 +按右面【 + 】键改变数值, 按左面【 - 】键移动位置.保护密码缺省值 :1234输入正确的数值后，按【 NEXT 】键，再按【+】键【-】键可以改变设置。
斑马机器初始化详细步骤
斑马机器初始化说明书
1.首先按屏幕上的（SETUP/EXIT键）→再按一下→（SETUP/EXIT键）→会出现（SA VE CHANGES –PERMANENT）→按右边的（+）加号→（SA VE CHANGES-TEMPORARY）→再按加号（CANCLE）→再按加号（LOAD DEFAULTS）→按（SETUP/EXIT）→然后出现（LOADING DEFAULTS）出现这个不要按任何按钮，机器会自动出纸，初始化完成。
斑马打印机屏幕设置
FEED--走纸PAUSE--暂停CANCEL--取消
SELECT--选择SETUP/EXIT--设置/退出PREVIOUS--上一个NEXT/SA VE--下一个十或—是加一个或减一个
1. 打印机屏幕显示PRINTER READY (打印就绪)说明打印机处于正常状态可以打印，
2. 进入打印机设置按SETUP/EXIT--设置/退出，屏幕上显示
DARKNESS (打印深度)，可以按上一个或下一个。
如想调动里面的设置按十或—（加一个或减一个）即可然后按一下SETUP/EXIT--设置/退出再按NEXT/SA VE--下一个操作完成。
斑马打印头清洁说明
1.打印头不能在静电环境，如果使用车间过于干燥，要及时洒水，降低静电。
2，打印头不能在过于灰尘过多的环境，要及时清理环境灰尘。
3最重要一点，要用70%医用酒精每周用酒精棉轻轻擦拭打印头，（打印头就是那道绿色的横线）
每次擦拭3到5次，往一个方向擦拭，擦好后，等3到5分钟酒精完全挥发后，在进行打印。
这个方法保持，可以使打印头寿命多3到5年。
4，更换标签和碳带的时候，不能用标签划到打印头，或者指甲等硬物不能碰到打印头。
斑马XI_III系列打印机使用手册2总结
斑马 XI_III系列打印机使用手册<<目录 >>一、打印机电源二、打印机构造三、安装标签和色带的注意事项四、面板功能说明五、 Zebra XI III打印机的简单一整和参数设置说明六、打印机的平时保护七、常有故障极其办理一、打印机电源电源开关位于打印机后边，打印机的电源是沟通电压230V和110V自适应。
安装打印机时，请保证供电电压和打印机的工作电压符合，同时检查供电电源能否接安全地。
按住面板的某些按键，再打开电源开关，即进行特定用途的自检。
[ 千万注意 ] 在插拔任何连线时，都应当封闭微机和打印机的电源。
不然易破坏打印机和微机的主板 !某些外界的影响，如闪电，电源或信号线上的噪声也会使打印机出现误操作。
关掉打印机，再从头打开，可使打印机恢复正常。
二、打印机构造图 1图 2三、安装标签和色带的注意事项XIII系列打印机能够打印的最小标签：Z90XIII为20mm(Wide)X6mm(Length)Z140XIII为40mmX6mmZ170XIII为Z220XIII为1·安装标签和色带时，依据打印机内的安装指示图即可。
注意：色带安装时，要分清色带的绕向，千万不可以装反，不然会伤害打印机的组件，安装时须将色带推究竟。
ZEBRA打印机只可用外向色带。
标签安装时，要将“标签挡片”和“挡纸片”挡好，标签要从“压纸/ 反射片”下穿过，标签左边靠着“导纸片” 。
2·安装标签和色带时，注意不要划伤打印头。
比方戒指，工具等物件。
色带及标签勿粘有泥沙，尘埃杂物等。
3·当第一次安装新的标签时，请做测纸（MEDIA CALIBRATION）的工作。
方法以下：装好标签和色带，合上打印头，按“Calibrate”键，此时打印时机慢速走多张标签再迅速走几张，自动达成对标签长度的辨别和储存（对不连续标签有效）。
注意：若走纸时无快慢现象，则说明未测到标签的长度，请做步骤五（16）。
斑马条码打印机使用中文手册
斑马条码打印机使用中文手册斑马Xi III系列打印机使用中文手册目录一、打印机电源二、打印机结构三、安装标签和色带的注意事项四、面板功能说明五、Zebra XI III 打印机的简单调整和参数设置说明六、打印机的日常维护七、常见故障极其处理一、打印机电源打印机的电源是交流电压230V和110V自适应。
安装打印机时，请确保供电电压和打印机的工作电压相符，同时检查供电电源是否接安全地。
按住面板的某些按键，再打开电源开关，即进行特定用途的自检。
[千万注意] 在插拔任何连线时，都应该关闭微机和打印机的电源。
否则易损坏打印机和微机的主板!某些外界的影响，如闪电，电源或信号线上的噪声也会使打印机出现误操作。
关掉打印机，再重新打开，可使打印机恢复正常。
二、打印机结构图1图2三、安装标签和色带的注意事项XIII系列打印机可以打印的最小标签：Z90XIII为20mm(Wide)X6mm(Length)Z140XIII为40mmX6mmZ170XIII为50.8mmX6mmZ220XIII为100.8mmX6mm1?安装标签和色带时，按照打印机内的安装指示图即可。
注意：色带安装时，要分清色带的绕向，千万不能装反，否则会损害打印机的组件，安装时须将色带推到底。
ZEBRA打印机只可用外向色带。
2?安装标签和色带时，注意不要划伤打印头。
比如戒指，工具等物品。
色带及标签勿粘有泥沙，灰尘杂物等。
3?当第一次安装新的标签时，请做测纸（MEDIA CALIBRATION）的工作。
方法如下：装好标签和色带，合上打印头，按“Calibrate”键，此时打印机会慢速走多张标签再快速走几张，自动完成对标签长度的识别和存储（对不连续标签有效）。
注意：若走纸时无快慢现象，则说明未测到标签的长度，请做步骤五（16）。
顺时针转动”转轴”,即可拔出废色带图3 废色带取下图Z170XII和Z220XIII色带安装图图4 色带安装图图5 标签安装图四、面板功能说明正常开机时，一般只有POWER灯亮，其余的灯均不亮POWER（电源指示灯）：表明是否通电ERROR（报错指示灯）：闪动表明有错，可以从液晶显示上看到错误信息CHECK RIBBON（色带状态灯）：亮表明色带状态不对PAPER OUT（标签状态灯）：亮表明标签状态不对PAUSE（暂停状态灯）：亮表明打印机停止工作,可能状态不对DATA(数据状态灯)：亮表明数据正在传递中，而打印机并未接受；闪动表明打印机正在接受数据；闪动变慢表明打印机不可以接受太多的数据了。
Zebra ZM400打印机恢复出厂设置
2、恢复出厂设置Zebra ZM400打印机恢复出厂设置注意：恢复出厂设置要做完步骤1-5，否则打码机无法正常工作。
步骤1：恢复出厂设置（1）当液晶显示器上显示“打印机就绪” 时， 按两下 键，此时显示器上显示“保存更改”。
（2）按3次 按钮选择 “恢复出厂值”，如图所示。
（3）按 按钮恢复出厂设置并回到开机显示界面“PRINTER READY ”。
步骤2：语言选择（1） 当液晶显示器上显示“ PRINTER READY ” 时， 按 按钮，再按 按钮，按 按钮，按两次 按钮，屏幕显示“简体中文”，按 按钮。
按2次 键，永久存储并回到开机显示界面；如还需进行其它修改，继续步骤3。
步骤3：打印颜色深浅的调整（1）按 按钮显示器上显示“密度”，如图所示。
（2）按 按钮 ，显示器左右分别多了“－”和“+”，如图所示，在此状态下可对该项参数的值进行调整。
（3）按 按钮增加打印颜色深度；按 按钮减少打印颜色深度，可根据需要调整打印黑度。
建议调整为“+24”。
缺省值为+10，调整范围 从 0 到 +30。
按2次 键，永久存储并回到开机显示界面；如还需进行其它修改，继续步骤4。
（7）按按钮，这时显示屏左右的“－”和“+”消失，退出该项参数值的调整。
步骤4：介质类型设置（8）按4 次按钮，直到液晶显示器上显示“介质类型”。
（9）按按钮。
设置介质类型。
（10）按按钮或按钮，调整该项参数值为“标识”，如图3-37所示。
（11）按按钮，退出该项参数值的调整。
按2次键，永久存储并回到开机显示界面；如还需进行其它修改，继续步骤5。
步骤5：波特率设置（1）按21次按钮，直到液晶显示器上显示“波特率”，如图所示。
（2）按按钮出现输入密码的界面，如图所示。
输入密码“１２３４”（按按钮光标循环移位，按按钮增加该位数值）。
（3）按按钮，设置波特率（ＢＡＵＤ）值。
（4）按按钮，设置该项参数值为“4800”，如图所示。
（5）按按钮，退出该项参数值的设置。
Zebra 打印机的操作与调整指导
Zebra 打印机的操作与调整指导一、操作程序：1.保证打印机和电脑连接正确、完好，用于包装线的打印机应在开机前插好内存卡；2.给打印机上色带和纸带，注意上色带和纸带时应与打印机内壳上的示意安装路线一致，同时色带和纸带必须匹配，色带注意正、反面(有碳粉一面为正面);3.做纸带的校准（对于90Xi II打印机〕：在打印机的操作面板上，先按Pause键，再按Calibrate键，即开始纸带的校准，校准后按一下亮黄灯的Pause键再快速走三张标签即校准结束，正确的结果应该是按一次Feed键，纸带应走一张完整的标签，否则需重做校准；4.做纸带的校准（对于105Se打印机〕：在打印机的操作面板上，先按Pause键，PAUSE灯亮，再按MODE键三次使CALIBRATE灯亮，按动FEED的▫键即开始纸带的校准，校准后按一下亮黄灯的Pause键再快速走三张标签即校准结束，正确的结果应该是按一次Feed▫键，纸带应走一张完整的标签，否则需重做校准5.用鼠标点取电脑操作界面上的打印机图标，此时打印机的DATA绿灯应同时闪烁，等绿灯闪烁停止时即表示打印格式文件已传到打印机里，此时打印机就可以开始工作了。
二、设置程序的进入与选择：1.按动SETUP/EXIT键进入设置程序；2.按动PREVIOUS键或NEXT/SAVE键进行各模块切换；3.按动 键或 键进入子模块，（有时屏幕会显示“ENTER PASSWORD”提示输入密码，按动 键选择位置， 键输入数值1234，按动数值1234，按动NEXT/SAVE键确定〕94.按动 键或 键切换各参数选项；5.按动NEXT/SAVE键确定选项并退回到各模块选择；6.设置完毕后，按动SETUP/EXIT键（显示为“SAVE CHANGESPERMANENT“〕， PERMANENT”〕，按动NEXT/SAVE键保存并退到工作状态（显示为“PRINTER READY 1.0MB V18.8.0”〕。
斑马打印机操作及设置
斑马105SL打印机操作与设置
郑州金凯称重技术有限公司
目录
1硬件设置 (3)
1.1标签纸和碳带的安装 (3)
1.2打印机初始化 (3)
1.3打印头压杆的调整 (4)
1.4碳带卷轴的调整 (5)
2软件设置 (5)
1硬件设置
1.1标签纸和碳带的安装
标签纸和碳带的安装见视频，按照打印机上面的指示线进行安装即可。
特别注意，标签纸需要安装到第一个黑色的轴下面（见下图）。
1.2打印机初始化
在关机状态下同时按下PAUSE和FEED键，然后开机，等DATA灯变绿后松开即完成打印机的初始化。
1.3打印头压杆的调整
当打印机黑度调整到一定值时，如果清晰度仍然不够，此时需要调整压杆螺丝松紧度，使压杆变紧，压杆螺丝位置见图中标示。
1.4碳带卷轴的调整
如果发现走纸过程中打印机碳带不走或者打滑，可能是卷轴过松导致，此时需要紧碳带卷轴的螺丝。
首先找一个小的梅花螺丝刀插入卷轴上面的小孔，固定卷轴，然后用扳手拧卷轴螺丝。
如下图
2软件设置
通过开始菜单打开打印机和传真页面选择打印机属性—>打印首选项，打开设置页面
在该页面进行四个参数的设置，分别为打印速度、打印黑度、标签宽高以及页边距。
恢复Zebra 105SL打印机的出厂设置
恢复Zebra 105SL打印机的出厂设置
一般来说，斑马打印机在出厂时都会将打印机参数设到一个最佳值，对各种标签和碳带的检测都会是最佳的，出厂后一般都能正常工作了。
有时候，会有人不小心将打印机调乱了。
而想恢复出厂设置，可以使用以下两种方式：
1.首先关机。
请参照图12，然后同时按住1号键和2号键开机，开机
后，打印机上所有的指示灯都会亮，手先不要放开，等最下面的一个指示灯灭了后再放手，过一段时间，打印机就会恢复出厂设置，Zebra 105SL会进行自动测纸，然后液晶显示屏回到图13状态。
图
12 图13 2
1
2. Zebra 105SL 打印机正常开机后，液晶显示屏会出现如图14的画面：
图14
当打印机的液晶显示屏在图14的状态下，按一下4号键
可以进入打印机的内部设置，液晶显示屏如图15：
图15 然后退出设置状态，选择按一下4号键
来退出设置，此时液晶显示屏会显示如图
16。
1
5 4
图16 在图16液晶显示屏的状态下，按1号键
或5号键进行选定设置项的修改，
直至出现如图17所示液晶屏。
图17
在图17的状态下，可以按一下3号键，用来恢复回复出厂设置。
过1~2秒液晶显示屏会回到出厂设置状态。
Zebra 105SL 会进行自动测纸，然后液晶显示屏回到图18状态。
图18 1
5 3。
斑马打印机指导及初始化
ZEBRA用户手册一、1、设置模式按SETUP/EXIT键可以进入设置模式。
按NEXT/SAVE或PREVIOUS键可以达到你需要的参数2、改变口令保护的参数注意：有些参数有口令保护，工厂默认的口令是：12343、离开设置模式在任何时候可以通过按SETUP/EXIT键离开设置模式。
出现SAVE CHANGES提示。
按+或-键有5个选择，当需要的选择出现时，按NEXT/SAVE键保存设置：PERMANENT：保存当前参数设置，即使电源关闭也不会丢失TEMPORARY：暂时保存设置，电源关闭后丢失CANCEL：取消从进入设置模式后改变的参数，但如果DARKNESS和TEAR-OFF改变后除外LOAD DEFAULTS：读取工厂默认设置注意：读取工厂默认设置后需要对标签纸和碳带进行校验LOAD LAST SAVE：重新读取上一次保存的参数二、设置打印机参数1、黑度设置：该参数取决于各种因素，包括，碳带和标签类型，打印头状况。
尽量用最小的参数达到最佳的打印效果，如果该参数过高，可能烧穿碳带或导致墨水扩散默认参数：+10范围：0-30按NEXT 键显示TEAR-OFF2、撕下标签的位置的调整按右面黑色椭圆键增加数值, 按左面黑色椭圆键减少数值.显示的数值是点数,缺省值: +0范围: -120 到+120按NEXT 键显示PRINT MODE3、打印模式的选择;按右面及左面黑色椭圆键进行选择.缺省值: PEEL OFF可选类型：PEEL OFF (剥离), CUTTER (切刀) 和REWIND (回卷). 按NEXT 键显示MEDIA TYPE4、介质类型设置按右面及左面黑色椭圆键选择缺省值: CONTINUOUS选择: CONTINUOUS ( 连续) 和NON-CONTINUOUS ( 非连续).按NEXT 键显示SENSOR TYPE5、SENSOR TYPE ( 传感器类型)的选择该选项告诉打印机是否是穿透（说明标签之间有间隔）式或黑标的按右面及左面黑色椭圆键改变数值.传感器缺省值: WEB ( 穿透式)选择: WEB ( 穿透式传感)MARK（黑标）按NEXT 键显示PRINT METHOD6、打印方法的选择;默认：THERMAL TRANSFER选择: THERMAL TRANS按NEXT 键显示PRINT WIDTH7、打印宽度的选择如果打印宽度设置太小，可能导致标签的一部分没法打印，太大浪费内存度量单位可以选择毫米，英尺，以及点（DOT）按右面黑色椭圆键增加数值, 按左面黑色椭圆键减少数值默认，范围：根据不同的打印机型号有不同的宽度按" NEXT " 显示下一个参数; " MAXIMUM LENGTH注意：在校验介质和碳带时，确认最大打印长度的参数值比实际的介质大一点，如果小于实际长度，打印机默认为连续的打印模式，那么打印机就不能进行校验按右面黑色椭圆键增加数值, 按左面黑色椭圆键减少数值缺省值: 39.0 IN 9范围: 2.0 inches ( 50mm至39.0 inches ( 988mm ).按" NEXT " 显示下一个参数; " LIST FONTS8、打印所有内置字体按右面黑色椭圆键即能列出内置字体按" NEXT " 显示下一个参数; " LIST BAR CODES 9、打印所内置有条码按右面黑色椭圆键即能列印出内置条形码种类按" NEXT " 显示下一个参数" LIST IMAGES10、打印内存里所有的图形按右面黑色椭圆键即能列印出内存里所有的图形按" NEXT " 显示下一个参数; " LIST FORMATS 11、格式列表按右面黑色椭圆键即能打印出所有内存内的格式按" NEXT " 显示下一个参数; "LIST SETUP ”设置列表按右面黑色椭圆键打印出所有的设置按" NEXT " 显示下一个参数; LIST ALL”所有的列表按右面黑色椭圆键打印出前面所有的选项按" NEXT " 显示下一个参数：“INITIALIZE CARD”初始话内存卡这个选项可以初始化可选的内存卡注意：这个选项檫除存储在内存卡内的所有信息，可以按NEXT键跳过该选项按右面椭圆按键选择YES，如果有提示输入口令，输入口令后在按NEXT键面板提示：INITIAL CARD？按右面椭圆键选择YES，这时显示“RE YOU SURE ？”按右面椭圆按键选择YES，开始初始化，或按左面椭圆按键选择NO，取消该操作，返回到“NITIAL CARD”提示。
斑马打印机的简单设置和参数调整
斑马打印机的简单设置和参数调整斑马105SL打印机使用手册一、Zebra105SL打印机参数说明二、打印机的调试三、面板功能说明四、打印机的日常维护五、常见故障及其处理六、使用注意事项二、打印机的调试借助液晶显示调试打印机：按SETUP/EXIT键进入菜单设置，以下设置项均以其在菜单中按‘►’和‘+’键出现的顺序讲解，以‘DARKNESS’设置项为起始项Darkness ------------ 打印深度Tear off ----------- 标签撕离位置Print mode -----------打印方式Media type –--------- 标签纸类型Print Method -------- 打印模式Print Widt ---------- 打印宽度Sensor Type -------- 传感器类型1、当液晶面板显示DARKNESS时按+或-键可以调整打印深度。
设置完毕后按►或◄键选择下一个或前一个的设置。
如果要退出整个菜单设置按SETUP/EXIT键。
2、液晶面板显示TEAR OFF时按+或-键可以调整打印机的撕纸位置。
设置完毕后按►或◄键选择下一个或前一个的设置。
如果要退出整个菜单设置按SETUP/EXIT键。
3、液晶面板显示PRINT MODE时按+或-键可以调整打印机的打印方式（一般不带配件的，选择打印机出厂值TEAR OFF、切刀选择CUTTER、回卷选择REWIND、剥离选择PEEL OFF）。
设置完毕后按►或◄键选择下一个或前一个的设置。
如果要退出整个菜单设置按SETUP/EXIT键。
4、液晶面板显示MEDIA TYPE时按+或-键可以调整打印机使用的标签纸类型（一般选择NON-CONTIUNOUS如果所打的标签是连续纸请选择CONTINUOUS）。
设置完毕后按►或◄键选择下一个或前一个的设置。
如果要退出整个菜单设置按SETUP/EXIT 键。
5、液晶面板显示SENSOR TYPE时按+或-键可以调整打印机的传感器类型（请选择打印机出厂值WEB）。
斑马ZM400打印机使用手册同名6317
斑马ZM400打印机使用手册(同名6317)斑马Z4M打印机使用手册一、打印机电源电源开头位于打印机后面，打印机电源是交流电压90V至265V自适应的。
安装打印机时，请确保供电电压和打印机电压相符，同时检查供电电源是否安全接地。
按住面板的某些按键，再打开电源开关，即进行特定用途的自检。
[千万注意]在插拔任何连线时，都应该关闭微机和打印机的电源。
否则易损坏打印机和微机的主板！某些外界的影响，如闪电，电源或信号线上的噪声也会使打印机出现误操作。
关掉打印机，再重新打开，可使打印机恢复正常。
二、打印机结构(图1)(图2)三、安装标签和色带的注意事项打印机可打印的最小标签为20mm(Length)X13mm（Width）；标签之间最小间隙为2mm，建议为3mm。
1、安装标签和色带时，按照安装机内指示图安装即可。
注意：色带安装时，要分清色带的绕向，千万不能装反，否则会损害打印机的组件，安装时须将色带推到底，安装过程中色带尽量平整。
ZEBRA打印机只可用外向色带。
标签安装时，要将标签挡片和挡纸片挡好。
2、安装标签和色带时，注意不要划伤打印头。
比如戒指、工具等物品。
色带及标签勿沾有泥沙、灰尘等杂物。
3、当第一次安装新的标签时，请做MEDIA CALIBRTION的工作。
方法如下：装好标签和色带，合上打印头，按SETUP/EXIT进入打印机选项设置，按“+”或“-”键到选项MANUAL CALIBRTION。
选择YES键进行标签测试，此时打印机会连续走多张纸，自动完成对标签长度的试别和存储（对不连续标签有效）。
注意：测试完成之后，每按一次FEED键，都将走出一张标签，如果不然表明标签测试不成功。
请检查标签传感器是否有灰尘等杂物阻塞正确。
Z4M打印机标签安装图Z4M色带安装图四、面板功能正常开机时，一般只有POWER灯亮，其余灯不亮POWER（电源指示灯）：表明是否通电;PAUSE（暂停指示灯）：亮表明打印机停止工作，可能状态;ERROR（报错指示灯）：闪动表明有错，可以从液晶显示上看到错误信息;DATA（数据状态灯）：亮表明数据正在传递中，而打印机并未接受闪动表明打印机正在接受数据;闪动变慢表明打印机不可以接受太多的数据了。
斑马打印机使用手册
ZRBRA105SL打印机使用手册一、打印机电源电源开头位于打印机后面，打印机电源是交流电压90V至265V自适应的。
安装打印机时，请确保供电电压和打印机电压相符，同时检查供电电源是否安全接地。
按住面板的某些按键，再打开电源开关，即进行特定用途的自检。
[千万注意]在插拔任何连线时，都应该关闭微机和打印机的电源。
否则易损坏打印机和微机的主板！某些外界的影响，如闪电，电源或信号线上的噪声也会使打印机出现误操作。
关掉打印机，再重新打开，可使打印机恢复正常。
二、安装标签和色带的注意事项打印机可打印的最小标签为6mm(Length)X13mm（Width）；标签之间最小间隙为2mm，建议为3mm。
1、安装标签和色带时，按照安装机内指示图安装即可。
注意：色带安装时，要分清色带的绕向，千万不能装反，否则会损害打印机的组件，安装时须将色带推到底，安装过程中色带尽量平整。
Intermec打印机只可用外向色带。
标签安装时，要将标签挡片和挡纸片挡好。
2、安装标签和色带时，注意不要划伤打印头。
比如戒指、工具等物品。
色带及标签勿沾有泥沙、灰尘等杂物。
3、当第一次安装新的标签时，请做MEDIA CALIBRTION的工作。
方法如下：装好标签和色带，合上打印头，按住打印机功能键不放，打开电源，大约6秒钟左右，当屏显示“Gap”,当打印机绿灯不停的闪动时松手，会连续走多张纸，自动完成对标签长度的试别和存储（对不连续标签有效）。
注意：测试完成之后，每按一次功能键，都将走出一张标签，如果不然表明标签测试不成功。
请检查标签传感器是否有灰尘等杂物阻塞正确。
1、开机显示PRINTER READY2、更改设定1）.按SELECT键进入设置更改状态，按“+、-”键更改设置数值。
缺省值：+10 范围：0 到 +302)打印速度的调整按PREVIOUS/NEXT键进入设置更改状态,按+,-键更改设置数值.2)按SELECT键进入设置更改状态，按“+、-”键更改设置数值。
斑马打印机操作指导书
文件编号M 版本 A编写人员版序00 斑马打印机操作指导书审核编写日期1.0 目的正确、规范地操作使用斑马打印机2.0 适用范围适用于本工厂使用的105SL（300dpi）斑马打印机和110XiⅢ（600dpi）斑马打印机3.0 名词定义无4.0 职能分工无5.0 参考文件《105SL斑马打印机使用说明书》、《110XⅢ斑马打印机使用说明书》6.0 操作方法6.1 开机按打印机后面开关机按钮开机。
虚线表示纸张实线表示色带6.2 色带的安装6.2.1 将色带装在固定滚轴上，注意有碳粉面朝下。
6.2.2 将色带从黑色滚轴（不活动的）下面穿过，然后如图所示卷在活动滚轴上，并转动几圈以便将色带固定住。
6.3 纸张的安装6.3.1 将打印纸放在支撑架上并固定好。
6.3.2 将纸头从黑色滚轴（活动的）下面穿过，经感应灯后从撕纸端拉出。
斑马打印机操作指导书审核编写日期6.3.3 调整好纸张的撕纸位置，再压下活动手柄以便固定纸张。
6.3.4 按下“PAUSE”键以便使黄色报警灯熄灭。
纸张与色带安装图示：6.4 纸张与色带的校准6.4.1 按下打印机的“SETUP/EXIT”键进入菜单选项。
6.4.2 按左方向按钮“PREVIOUS”或右方向按钮“NEXT/SAVE”直至出现“MEDIAAND RIBBON”选项，连续按“+”标志按钮开始进行校准。
6.4.3 校准完成后，按两下“SETUP/EXIT”键再按“NEXT/SAVE”键保存设置。
6.4.4 将纸张重新卷回，调整好撕纸位置后压下活动手柄。
6.4.5 按下“PAUSE”键以便使黄色报警灯熄灭。
6.5 常用参数的设置按下打印机的“SETUP/EXIT”键进入菜单选项，再按左方向按钮“PREVIOUS”或右方向按钮“NEXT/SAVE”进行选择，然后按“+”或“-”调整参数。
6.5.1 DARKNESS：浓度调整，数值越大打印条码的浓度越高。
6.5.2 PRINT SPEED: 打印速度调整，数值越大打印速度越快。
zebra操作面板参数指导
zebra操作面板参数指导Zebra 170 打印机的简单调整和参数设置说明一、面板功能说明面板示意图正常开机时一般只有 POWER 灯亮其余的灯均不亮POWER 电源指示灯表明是否通电TAKE LABEL 剥离指示灯只在剥离工作 PEEL-OFF 方式下起作用ERROR 报错指示灯闪动表明有错可以从液晶显示上看到错误信息CHECK RIBBON 色带状态灯亮表明色带状态不对PAPER OUT 标签状态灯亮表明标签状态不对PAUSE 暂停状态灯亮表明打印机停止工作,可能状态不对DATA(数据状态灯) 亮表明数据正在传递中而打印机并未接受闪动表明打印机正在接受数据闪动变慢表明打印机不可以接受太多的数据了+ 键是用来选择不同的打印机参数PREVIOUS 向前翻页键在打印机设置中向前翻页NEXT/SAVE 向后翻页键/存盘键在打印机设置中向后翻页及配合用于存盘SETUP/EXIT 设置/退出键进入或退出打印机设置PAUSE 暂停键暂停和恢复打印FEED 走纸键走出一张空白标签CANCEL 清除键在暂停方式下有效清除打印机的内存二、 Zebra 170 打印机的简单调整和参数设置说明1. 正常的开机显示PRINT READY6.0MB V41.11.3表明打印机已经准备好打印机内存为6M 工作的程序版本为V41.11.32. 更改设定1). 打印颜色深浅的调整(DARKNESS);在 " PRINTER READY " 时, 按 SETUP/EXIT 键, 出现如下显示;DARKNESS +10- 00000000000 +按右面 + 键增加打印颜色深度, 按左面 - 键减少打印颜色深度.缺省值 :+10选项范围 : 0 到 +30 一般该值设置到 10—25 左右比较合适(纸面10—15 胶面20—25)按 " NEXT/SAVE " 显示下一个选项;2). 撕下标签的位置的调整(TEAR OFF);TEAR OFF +0- 00000000000 +按右面 + 键增加数值, 按左面 - 椭圆键减少数值.缺省值 : +0选项范围 : -120 到 +120 ( 显示的数值是点数 , 如 "+24", 意思是24 点, 假设打印机的分辨率是200 DPI / 8 dot per mm, 24 点即"3mm ", 若打印机的分辩率是 300 DPI / 12dot per mm, 24 点即 " 2 mm". )按 " NEXT/SAVE " 显示下一个选项3). 打印模式的选择(PRINT MODE);PRINT MODE<- TEAR OFF ->按 + 及 - 键显示不同的选项.缺省值 : TEAR OFF选项: TEAR OFF (撕下), PEEL OFF (剥离), CUTTER (切刀) 和REWIND (回卷).按 " NEXT/SAVE " 显示下一个选项4). 标签类型的选择(MEDIA TYPE);MEDIA TYPE<- NON- CONTINUOUS ->按 + 及 - 键显示不同的选项.缺省值 : NON-CONTINUOUS ( 非连续 )选项 : CONTINUOUS ( 连续 ) 和 NON-CONTINUOUS ( 非连续 ).注: 标签类型有两种, 这个参数使打印机知道目前使用的是CONTINUOUS ( 连续 ) 或NON-CONTINUOUS ( 非连续 ) 标签. 连续的意思是整卷标签连续不断, 亦没有任何固定长度的标识供传感器检测; 非连续是说整卷标签连续不断, 但中间有固定长度的标识, 如间隙 (通常如不干胶标签 ), 缺口或黑条 ( 如铁路车票 ).按 " NEXT/SAVE " 显示下一个选项5). 传感器类型的选择(SENSOR TYPE);SENSOR TYPE<- WEB ->按 + 及 - 键显示不同的选项.缺省值 : WEB ( 穿透式传感器 )选择 : WEB ( 穿透式传感器 ) 和 MARK ( 反射式传感器 ).注: 标签传感器类型有两种, 穿透式传感器是检测透光度反差大的标签反射式传感器是检测印有黑条标识而且不透光的标签( 如铁路车票 ).按 " NEXT/SAVE " 显示下一个选项6). 打印方法的选择(PRINT METHOD);PRINT METHOD<- THERMAL-TRANS. ->按 + 及 - 键显示不同的选项.缺省值 : THERMAL TRANSFER ( 热转印 )选择 : THERMAL TRANSFER ( 热转印 )和 DIRECT THERMAL ( 直热式 ).注 :如打印普通纸或标签可选 "热转印", "直热式" 只适用于热敏纸.按 " NEXT/SAVE " 显示下一个选项7). 打印宽度的选择(PRINT WIDTH);PRINT WIDTH-> 104 0/8 MM +按右面 + 键增加数值, 按左面 - 键减少数值.缺省值及范围:可取最大值为 104mm,范围由标签大小决定按 " NEXT/SAVE " 显示下一个选项8). 标签最大长度的选择(MAXIMUM LENGTH);MAXIMUM LENGTH- 39.0 IN 988 MM +按右面 + 键增加数值, 按左面 - 键减少数值.缺省值及范围:可取最大值为 988mm, 范围由打印机设置注 :此选择的作用为1) 在作标签长度校正 CALIBRATE 时, 减少标签及色带的走纸长度.2) 此值应设定为大于标签的实际长度,此值绝对不能小于标签的实际长度.按 " NEXT/SAVE " 显示下一个选项9). 列印内置字体(LIST FONTS);LIST FONTSPRINT按 + 键将打印出一标签列印出打印机当前可识别的字体.按 " NEXT/SAVE " 显示下一个选项10). 列印内置条形码种类(LIST BAR CODES);LIST BAR CODESPRINT按 + 键将打印出一标签列印出打印机当前可识别的条形码.按 " NEXT/SAVE " 显示下一个选项11). 列印内存图形(LIST IMAGES);LIST IMAGESPRINT按 + 键将打印出一标签列印出打印机当前可识别的图像格式.按 " NEXT/SAVE " 显示下一个选项12).列印内存条码格式(LIST FORMATS);LIST FORMATSPRINT按 + 键将打印出一标签列印出打印机当前可识别的格式.按左面 - 键没有作用.按 " NEXT/SAVE " 显示下一个选项13). 列印当前打印机的设置(LIST SETUP);LIST SETUPPRINT按 + 键将打印出一标签列印出打印机当前的选项设置值.按 " NEXT/SAVE " 显示下一个选项14). 列印当前打印机所有的设置(LIST ALL);LIST ALLPRINT按+ 键将打印出一份标签将列印出打印机可识别的字体条形码图像格式以及打印机当前的设置值.按 " NEXT/SAVE " 显示下一个选项15).初始化内存卡 INITIALIZE CARD ;INITIALIZE CARDYES按 + 键选择 YES 将会提示输入密码输入密码后按 NEST/SAVE 显示屏将询问INITIALIZE CARD 按+ 键选择YES 显示屏将提示ARE YOU SURE 按+ 键选择 YES 将开始初始化按 - 选择 NO 将返回到 INITIALIZE CARD界面按 " NEXT/SAVE " 显示下一个选项16 初始化闪存(INIT FLASH MEM);INIT FLASH MEMYES按 + 键选择 YES 将会提示输入密码输入密码后按 NEST/SAVE 显示屏将询问INITIALIZE FLASH 按+ 键选择YES 显示屏将提示ARE YOU SURE按 + 键选择 YES 将开始初始化按 - 选择 NO 将返回到 INITIALIZE CARD按 " NEXT/SAVE " 显示下一个选项17).传感器校正图的操作(SENSOR PROFILE);SENSOR PROFILEPRINT按 + 键开始打印标签和色带传感器的校正图按 " NEXT/SAVE " 显示下一个选项18). 标签和色带传感器灵敏度的调整/校正(MEDIA AND RIBBON);MEDIA AND RIBBONCALIBRATE按 + 开始校正步骤, 显示屏显示 " LOAD BACKING ";LOAD BACKINGCANCEL CONTINUE把标签剥离, 留下20CM 长的空白的底纸, 打开打印头, 将标签装上, ( 请留意空白的底纸部分应在标签传感器上, 否则应留更多的空白的底纸 );按 + 键继续校正, 面板上将显示 " REMOVE RIBBON ";REMOVE RIBBONCANCEL CONTINUE将色带取走合上打印头,按 + 键继续校正, 面板上将显示 " CALIBRATING... PLEASE WAIT "; CALIBRATINGPLEASE WAIT标签及色带传感器灵敏度的校正正在进行, 只需几秒钟; 跟着会显示;RELOAD ALLCONTINUE打开打印头, 把有标签的部分放到打印头下, 装好色带, 关闭打印头;按右面黑色椭圆键继续校正操作; 打印机将打印 " 传感器曲线图形", 面板显"MEDIA AND RIBBON CALIBTATE";MEDIA AND RIBBONCALIBRATE标签和色带灵敏度的调整/校正完成在上述操作过程中按键将取消当前的操作按 " NEXT/SAVE " 显示下一个选项19).并行通讯口设置(PARALLEL COMM.)PARALLEL COMM<-PARALLEL ->按 + 及 - 键显示不同的选项.默认值 PARALLEL选项 PARALLEL TEAINAX/COAX按 " NEXT/SAVE " 显示下一个选项20).串行通讯口设置 SERIAL COMM ;SERIAL COMM<-RS232 ->按 + 及 - 键显示不同的选项.缺省值 : RS232选项 : RS232 串口 RS422/485 RS485按 " NEXT/SAVE " 显示下一个选项21). 波特率的设置(BAUD);BAUD- 9600 +按 + 及 - 键显示不同的选项.缺省值 : 9600选择 : 110 300 600 1200 2400 4800 9600 19200 28800 57600 115200 注当与 PC 串口相联时打印机和 PC 的此参数设定必须一样按 " NEXT/SAVE " 显示下一个选项22). 数据位的设置(DATA BITS);SET DATA BITS- 8-BITS +Zebra 斑马打印机中文操作说明按 + 及 - 键显示不同的选项.缺省值 : 8-BITS选择 : 7-BITS 8-BITS注当与 PC 串口相联时打印机和 PC 的此参数设定必须一样按 " NEXT/SAVE " 显示下一个选项23). 校验位的设置(PARITY);PARITY<-NONE ->按 + 及 - 键显示不同的选项.缺省值 : EVEN 偶校验选择 : EVEN 偶校验 ODD 奇校验 NONE 无校验注当与 PC 串口相联时打印机和 PC 的此参数设定必须一样按 " NEXT/SAVE " 显示下一个选项24) 主机流量控制(HOST HANDSHAKE)HOST HANDSHAKE<-XON/XOFF ->按 + 及 - 键显示不同的选项.缺省值 XON/XOFF选项 XON/XOFF DSR/DTR RTS/CTS,注当与 PC 串口相联时打印机和 PC 的此参数设定必须一样按 " NEXT/SAVE " 显示下一个选项25). PROTOCOL 纠错协议的设置PROTOCOL<- NONE ->按 + 及 - 键显示不同的选项.缺省值 : NONE选择 : NONE ZEBRA ACK/NACK注若选择ZEBRA 时打印机的HOST HANDSHAKE 必须设为DSR/DTR 按 " NEXT/SAVE " 显示下一个选项26). NETWORK ID 网络 ID 号的设置NETWORK ID-> 000 +按键改变数值, 按移动位置.缺省值 : 000选择 : 000 至 999按 " NEXT/SAVE " 显示下一个选项27). COMMUNICATIONS 通讯模式的设置COMMUNICATIONS<- NORMAL MODE ->按 + 及 - 键显示不同的选项.缺省值 :NORMAL MODE(正常模式)选择 : NORMAL MODE(正常模式),DIAGNOSTICS(测试模式)若选择 DIAGNOSTICS 时当打印机收到数据后将打印 ASCII HEX 按 " NEXT/SAVE " 显示下一个选项28). CONTROL PREFIX ZPL/ZPLII 控制前缀的设置CONTROL PREFIX-> <▊> 7EH +按 + 及 - 键显示不同的选项.缺省值 : 7E选择 : 00 至 FF注此参数是控制打印机的编程语言ZPL/ZPLII 的设定请不要改动按 " NEXT/SAVE " 显示下一个选项29). FORMAT PREFIX ZPL/ZLPII 格式前缀的设置FORMAT PREFIX-> <^> 5EH +按 + 及 - 键显示不同的选项.缺省值 : 5E选择 : 00 至 FF注此参数是控制打印机的编程语言ZPL/ZPLII 的设定请不要改动按 " NEXT/SAVE " 显示下一个选项30). DELIMITER CHAR(ZPL/ZLPII 分隔符的设置DELIMITER CHAR-> < , > 2CH +按 + 及 - 键显示不同的选项.缺省值 : 2C选择 : 00 至 FF注此参数是控制打印机的编程语言 ZPL/ZPLII 的设定请不要改动按 " NEXT/SAVE " 显示下一个选项31). ZPL MODE 编程语言的选择的设置ZPL MODE<- ZPL II ->按 + 及 - 键显示不同的选项.缺省值 : ZPLII选择 : ZPLII ZPL注此参数是控制打印机的编程语言 ZPL/ZPLII 的设定请不要改动按 " NEXT/SAVE " 显示下一个选项SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD .1 4Zebra 斑马打印机中文操作说明32). MEDIA POWER UP 开机标签状态的选择的设置MEDIA POWER UP<- CALIBRATION ->按 + 及 - 键显示不同的选项.缺省值 : CALIBRATION 测纸选择: FEED 走纸CALIBRATION 测纸LENGTH 纸长NO MOTION 不动按 " NEXT/SAVE " 显示下一个选项33). HEAD CLOSE 打印头关闭标签状态的选择的设置HEAD CLOSE<- CALIBRATION ->按 + 及 - 键显示不同的选项.缺______________省值: CALIBRATION 测纸选择: FEED 走纸CALIBRATION 测纸LENGTH 纸长NO MOTION 不动按 " NEXT/SAVE " 显示下一个选项34). BACKFEED 标签回撤的设置注此参数只有在打印机设定为切刀 CUTTER 和剥离 PEEL-OFF 方式时才有效BACKFEED<= DEFAULT =>按右面黑色椭圆键或左面黑色椭圆改变数值.缺省值 : DEFAULT 当标签被切或剥离后 90%标签回撤选择: DEFAULT 当标签被切或剥离后90%标签回撤0%-100%BACKFEED按 " NEXT/SAVE " 显示下一个选项35). LABEL TOP 打印内容的上下位置的调整;LABEL TOP +000-▊▊▊▊▊ +按 + 及 - 键显示不同的选项.缺省值 : +0范围 : -120 到 +120 ( 显示的数值是点数 , 如 "+24", 意思是 24 点, 假设打印机的分辨率是 200 DPI / 8 dot per mm, 24 点即 "3mm ", 若打印机的分辩率是 300 DPI / 12dot per mm, 24 点即 " 2 mm". ) 按 " NEXT/SAVE " 显示下一个选项36). LEFT POSITION 打印内容的左右位置的调整;LEFT POSITION=> +0000 +按 + 及 - 键显示不同的选项.缺省值 : 0000范围 : -9999 到 +9999( 显示的数值是点数 , 如 "+24", 意思是 24 点, 假设打印机的分辨率是 200 DPI / 8 dot per mm, 24 点即 "3mm ", 若打印机的分辩率是 300 DPI / 12dot per mm, 24 点即 " 2 mm". ) 按 " NEXT/SAVE " 显示下一个选项37). 传感器参数表WEB S.- XX +MEDIA S.RIBBON S.MARK S.MARK MED S.MEDIA LEDRIBBON LEDMARK LED按 + 及 - 键显示不同的选项.注这些参数是测纸后自动生成非特殊需求请勿动按 " NEXT/SAVE " 显示下一个选项38). LCD ADJUST 液晶显示亮度的设定;LCD ADJUST +10-▊▊▊▊▊ +按 + 及 - 键显示不同的选项.缺省值 : 10选择 : 00-19按 " NEXT/SAVE " 显示下一个选项39). FORMAT CONVERT(位图缩放设置);FORMAT CONVERT<-NONE ->按 + 及 - 键显示不同的选项.缺省值 : None范围 : None, 150-300, 150-600, 200-600, 300-600按 " NEXT/SAVE " 显示下一个选项40). LANGUAGE 机器显示语言设置LANGUAGEENGLISH按或显示别的选项缺省值 : ENGLISH选项: English, Spanish, French, German, Italian, Norwegian, Portuguese, Swedish, Danish, Dutch, Finnish, Japanese 按 " NEXT " 显示返回到打印深度设置选项在进行上述选项设置时如果出现要求输入密码的界面ENTER PASSWORD-> 0000按键移动光标位按改变数值初始默认密码为 1234 输入完之后按 NEXT/SAVE 进入设置更改界面请保管好些密码注意 : 设置更改或调整后, 必需存储, 否则关机后会丢失!存储步骤 :1. 在更改或调整后, 按 " SETUP/EXIT " 键, 出现如下显示;SAVE SETTING<- PERMANENT ->1). PERMANENT永久存储所做的更改;2). TEMPORARY暂时存储所做的更改, 关机后会失去;3). CANCEL取消刚做的更改;4). LOAD DEFAULT恢复出厂值; 注此法请慎用选择此项后打印机所有的选项将恢复默认值5). LOAD LAST SAVE取用上次储存的设置;2. 按 + 或 - 将显示别的选项;3. 按 " NEXT " 键存储并回到开机显示板面.总结:平日使用中,主要设定的参数有DARKNESS(打印深度),LABEL TOP(打印的上下位置)和 LEFT POSITION(打印的左右位置)六打印机的日常维护对于一台标签打印机打印头是其关键部件它是制作在陶瓷基片上表面涂有一层特殊的保护膜由于它的结构原因故在平日的操作中严禁任何时候任何硬物与打印头表面接触每打印完一卷碳带或者一卷热敏标签,都应该进行打印头和滚筒的清洁. 这样可以保持打印的质量延长打印头的使用寿命维护前请先确保清除自身的静电因为静电会造成打印头的损坏1 打印头的清洁关掉打印机的电源将打印头翻起移去色带标签纸用浸有少许异丙醇的棉签(或棉布) 轻擦打印头直至干净2 .滚筒的清洁清洗打印头后用浸有少许异丙醇的棉签(或棉布)清洗滚筒方法是一边用手转动滚筒一边擦3 .传动系统的清洁和机箱内的清洁因为一般标签纸为不干胶其胶容易粘在传动的轴和通道上再加上有灰尘直接影响到打印效果故需经常清洁一般一周一次方法是用浸有异丙醇的棉签(或棉布)擦去传动的各个轴通道的表面以及机箱内的灰尘4 .传感器的清洁传感器包括色带传感器和标签传感器其位置见说明书一般一个月至三个月清洗一次SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 1 7Zebra 斑马打印机中文操作说明方法是用鼓风装置(吸球即可)吹去传感器上的灰尘七常见故障极其处理当出现故障时应尽可能详细记录打印机的状态,包括(1)面板指示灯的状态(闪亮灭)及变化过程(2)打印机的动作(走纸切纸打印等)(3)采取的处理措施(4)打印机的反应,坏件的标签和色带等等1. 开机后面板指示灯不显示检查供电电源是否正常或者联结电缆是否接好2. 色带起皱, 调色带控制挡板.3. 若印出的标签总有一条竖的白线打不出来, 则(1) 先用脱脂棉签蘸打印头清洁液, 仔细清洁出现白线处的打印头.(2) 若故障依旧, 则需更换打印头.常见故障可能原因排除方法开机后所有指示灯亮液晶无显示主板坏打印位置偏左(右) 1 打印纸偏右(左)2 程序定义的坐标不对3 打印机设置中的 LEFTPOSITION 不妥1 将打印纸安装好挡纸片挡好2 重新设定好打印的坐标3 重新设定 LEFT POSITION打印位置偏上(下) 1 程序定义的坐标不妥2 打印机设置中的 LABEL TOP1 重新设定好打印的坐标2 重新设定 LABEL TOP撕纸位置偏上(下) 打印机设置中的 TEAR OFF 设置不妥调整撕纸位置(见五(2))打印深度过深 1 打印头压力过紧2 打印温度偏高1 降低打印头的压力2 降低打印头的温度打印深度过浅 1.打印头压力过松2.打印温度偏低3.标签和色带不匹配1.增加打印头的压力2.增加打印头的温度打印左浅右深或左深右浅1.打印头压力左右不均衡2.打印头位置不好1.均衡打印头左右压力2.重新调节打印头位置定位不准 1.标签传感器位置不对2.传动皮带磨损3.打印纸装得不正1 调整标签传感器位置2 更换皮带3 将打印纸安装好挡纸片挡好计算机传送数据,打印机不能正常1 联机参数设置不对2 主板坏1 重新设定好液晶显示 RIBBON OUT1 色带用完或者未安装好2 色带传感器检测出错3 程序中设置的打印模式不对1 安装好色带2 做标签和色带传感器灵敏度的调整/校正3 选择正确的打印模式Zebra 斑马打印机中文操作说明液晶显示 RIBBON IN1.在热敏方式下安装了色带2.在热转印方式下色带传感器检测出错1 移走色带2 做标签和色带传感器灵敏度的调整/校正(步骤五(16))液晶显示 PAPER OUT1.标签用完或者未安装好,2.标签传感器位置不对3.标签传感器被物体遮挡4.标签传感器检测出错5.程序中设置的标签类型不对1 安装好标签2 调好标签传感器位置3 移走遮挡的物体4 做标签和色带传感器灵敏度的调整/校正(步骤五(16))5 选择正确的标签类型液晶显示 HEAD OPEN1 打印头未合上2 打印头电阻值设置不对3 打印头状态传感器未检测1 合上打印头2 设置好打印头电阻值。
斑马打印机简单操作指南
1
2
3
一 恢复出厂设置１键按２下，- 键按３下，再按一下２键，自动走纸之后完成．恢复出厂设置后需要重新设定打印机温二 设定打印机温度
１键按１下，按-或+调到所需要的温度，按１键再按２键保存（-为减低温度，+为升高温度；彩盒一般，箱贴一般为２２-２３，否则会打断碳带）
三 设定打印机的左右位置
１键按１下，再按３键直到显示屏上出现"LEFT POSITION"按-或+调到标签ＯＫ为止，按１再按２保存，为向左调，）
四 设定打印机的上下位置１键按１下，再按３键直到显示屏上出现"TOP LABEL"按-或+调到标签ＯＫ为止，按１再按２保存，（-为向下调，）
五 设定打印机的速度１键按１下，再按２键直到显示屏上出现"PRINT SPEED"按-或+调到所需速度，按１再按２保存，（-为负数数值越大，速度越快，"2"为最慢速度，箱贴只能调到最慢速度，否则会打断碳带）
暂停键，该按键上面的黄灯亮时，表示已暂停，此时打印不出标签，按一下该键，
走纸键，按一下，出一张标签
删除键，该键上方的绿灯亮表示打印机的内存里面有数据，如遇到有不想打印的文
删除电脑里面打印的数据，再按住此键不放，直到绿灯不亮，即可删除数据
后需要重新设定打印机温度，见步骤（二）温度，+为升高温度；彩盒一般为２５左右
签ＯＫ为止，按１再按２保存，（-为向右调，+
Ｋ为止，按１再按２保存，（-为向上调，+
速度，按１再按２保存，（-为减速，+加速，
则会打断碳带）
时打印不出标签，按一下该键，灯不亮，恢复打印有数据，如遇到有不想打印的文件在打印机内，可先绿灯不亮，即可删除数据。
Zebra斑马打印机中文操作说明
斑马105SL打印机使用手册<>一打印机电源二打印机结构三安装标签和色带的注意事项四面板功能说明五Zebra 105SL打印机的简单调整和参数设置说明六打印机的日常维护七常见故障极其处理SHA NGHA I LANXUA N ELECTRONICS TECHNOLOGY CO.,LTD . 2Zebra斑马打印机中文操作说明一打印机电源电源开关位于打印机后面打印机的电源是交流电压230V和110V自适应安装打印机时请确保供电电压和打印机的工作电压相符同时检查供电电源是否接安全地[千万注意] 在插拔任何连线时都应该关闭微机和打印机的电源否则易损坏打印机和微机的主板!某些外界的影响如闪电电源或信号线上的噪声也会使打印机出现误操作关掉打印机再重新打开可使打印机恢复正常二打印机结构图1SHA NGHA I LANXUA N ELECTRONICS TECHNOLOGY CO.,LTD . 3Zebra斑马打印机中文操作说明图2标签传感器图SHA NGHA I LANXUA N ELECTRONICS TECHNOLOGY CO.,LTD . 4Zebra斑马打印机中文操作说明三安装标签和色带的注意事项105SL打印机可以打印的最小标签20mm*6mm1安装标签和色带时按照打印机内的安装指示图即可注意色带安装时要分清色带的绕向千万不能装反否则会损害打印机的组件安装时须将色带推到底ZEBRA打印机只可用外向色带标签安装时要将标签挡片和挡纸片挡好标签要从压纸/反射片下穿过标签左侧靠着导纸片2安装标签和色带时注意不要划伤打印头比如戒指工具等物品色带及标签勿粘有泥沙灰尘杂物等3当标签被卷入打印头下面的滚筒中时千万不能用刀片来划开标签以免损伤滚筒只可以用手慢慢反向转动滚筒将标签撤出4安装完标签和色带后一定要合上铁外盖5请用ZEBRA的色带和标签否则易损害打印头SHA NGHA I LANXUA N ELECTRONICS TECHNOLOGY CO.,LTD . 5Zebra斑马打印机中文操作说明色带安装示意图废色带取下示意图SHA NGHA I LANXUA N ELECTRONICS TECHNOLOGY CO.,LTD . 6四面板功能说明面板示意图正常开机时一般只有POWER灯亮其余的灯均不亮POWER电源指示灯表明是否通电TAKE LABEL剥离指示灯只在剥离工作PEEL-OFF方式下起作用ERROR报错指示灯闪动表明有错可以从液晶显示上看到错误信息CHECK RIBBON色带状态灯亮表明色带状态不对P A PER OUT标签状态灯亮表明标签状态不对P A USE暂停状态灯亮表明打印机停止工作,可能状态不对DA TA(数据状态灯)亮表明数据正在传递中而打印机并未接受闪动表明打印机正在接受数据闪动变慢表明打印机不可以接受太多的数据了+键是用来选择不同的打印机参数PREV IOUS向前翻页键在打印机设置中向前翻页NEXT/SAVE向后翻页键/存盘键在打印机设置中向后翻页及配合用于存盘SETUP/EXIT设置/退出键进入或退出打印机设置P A USE暂停键暂停和恢复打印FEED走纸键走出一张空白标签SHA NGHA I LANXUA N ELECTRONICS TECHNOLOGY CO.,LTD . 7Zebra斑马打印机中文操作说明CA NCEL清除键在暂停方式下有效清除打印机的内存五Zebra 105SL打印机的简单调整和参数设置说明1. 正常的开机显示PRINT RE A DY6.0MB V41.11.3表明打印机已经准备好打印机内存为6M工作的程序版本为V41.11.32. 更改设定1). 打印颜色深浅的调整(DA RKNESS);在" PRINTER RE A DY " 时, 按SETUP/EXIT 键, 出现如下显示;DA RKNESS +10- 00000000000 +按右面+键增加打印颜色深度, 按左面-键减少打印颜色深度.缺省值:+10选项范围: 0 到+30一般该值设置到10—25左右比较合适(纸面10—15胶面20—25)按" NEXT/SAV E " 显示下一个选项;2). 撕下标签的位置的调整(TE A R OFF);TE A R OFF +0- 00000000000 +按右面+键增加数值, 按左面-椭圆键减少数值.缺省值: +0选项范围: -120 到+120 ( 显示的数值是点数, 如"+24", 意思是24 点, 假设打印机的分辨率是200 DPI / 8 dot per mm, 24 点即"3mm ", 若打印机的分辩率是300 DPI / 12dot per mm, 24 点即" 2 mm". )按" NEXT/SAV E " 显示下一个选项3). 打印模式的选择(PRINT MODE);PRINT MODE按+及-键显示不同的选项.缺省值: TE A R OFF选项: TE A R OFF (撕下), PEEL OFF (剥离), CUTTER (切刀) 和REWIND (回卷). 按" NEXT/SAV E " 显示下一个选项4). 标签类型的选择(MEDIA TY PE);MEDIA TY PE按+及-键显示不同的选项.缺省值: NON-CONTINUOUS ( 非连续)选项: CONTINUOUS ( 连续) 和NON-CONTINUOUS ( 非连续).SHA NGHA I LANXUA N ELECTRONICS TECHNOLOGY CO.,LTD . 8Zebra斑马打印机中文操作说明注: 标签类型有两种, 这个参数使打印机知道目前使用的是CONTINUOUS ( 连续) 或NON-CONTINUOUS ( 非连续) 标签. 连续的意思是整卷标签连续不断, 亦没有任何固定长度的标识供传感器检测; 非连续是说整卷标签连续不断, 但中间有固定长度的标识, 如间隙(通常如不干胶标签), 缺口或黑条( 如铁路车票).按" NEXT/SAV E " 显示下一个选项5). 传感器类型的选择(SENSOR TY PE);SENSOR TY PE按+及-键显示不同的选项.缺省值: WEB ( 穿透式传感器)选择: WEB ( 穿透式传感器) 和MARK ( 反射式传感器).注: 标签传感器类型有两种, 穿透式传感器是检测透光度反差大的标签反射式传感器是检测印有黑条标识而且不透光的标签( 如铁路车票).按" NEXT/SAV E " 显示下一个选项6). 打印方法的选择(PRINT METHOD);PRINT METHOD按+及-键显示不同的选项.缺省值: THERMAL TRA NSFER ( 热转印)选择: THERMAL TRA NSFER ( 热转印)和DIRECT THERMA L ( 直热式).注:如打印普通纸或标签可选"热转印", "直热式" 只适用于热敏纸.按" NEXT/SAV E " 显示下一个选项7). 打印宽度的选择(PRINT WIDTH);PRINT WIDTH-> 104 0/8 MM +按右面+键增加数值, 按左面-键减少数值.缺省值及范围:可取最大值为104mm,范围由标签大小决定按" NEXT/SAV E " 显示下一个选项8). 标签最大长度的选择(MAXIMUM LENGTH);MA XIMUM LENGTH- 39.0 IN 988 MM +按右面+键增加数值, 按左面-键减少数值.缺省值及范围:可取最大值为988mm, 范围由打印机设置注:此选择的作用为1) 在作标签长度校正CALIBRA TE时, 减少标签及色带的走纸长度.2) 此值应设定为大于标签的实际长度,此值绝对不能小于标签的实际长度. 按" NEXT/SAV E " 显示下一个选项9). 列印内置字体(LIST FONTS);SHA NGHA I LANXUA N ELECTRONICS TECHNOLOGY CO.,LTD . 9 Zebra斑马打印机中文操作说明LIST FONTSPRINT按+键将打印出一标签列印出打印机当前可识别的字体.按" NEXT/SAV E " 显示下一个选项10). 列印内置条形码种类(LIST BAR CODES);LIST BAR CODESPRINT按+键将打印出一标签列印出打印机当前可识别的条形码.按" NEXT/SAV E " 显示下一个选项11). 列印内存图形(LIST IMA GES);LIST IMA GESPRINT按+键将打印出一标签列印出打印机当前可识别的图像格式.按" NEXT/SAV E " 显示下一个选项12). 列印内存条码格式(LIST FORMA TS);LIST FORMA TSPRINT按+键将打印出一标签列印出打印机当前可识别的格式.按左面-键没有作用.按" NEXT/SAV E " 显示下一个选项13). 列印当前打印机的设置(LIST SETUP);LIST SETUPPRINT按+键将打印出一标签列印出打印机当前的选项设置值.按" NEXT/SAV E " 显示下一个选项14). 列印当前打印机所有的设置(LIST ALL);LIST ALLPRINT按+键将打印出一份标签将列印出打印机可识别的字体条形码图像格式以及打印机当前的设置值.按" NEXT/SAV E " 显示下一个选项15).初始化内存卡INITIALIZE CA RD;INITIALIZE CA RDYES按+键选择Y E S将会提示输入密码输入密码后按NEST/SAVE显示屏将询问INITIALIZE CA RD按+键选择Y ES显示屏将提示A RE YOU SURE按+键选择Y ES将开始初始化按-选择NO将返回到INITIA LIZE CA RDSHA NGHA I LANXUA N ELECTRONICS TECHNOLOGY CO.,LTD . 10Zebra斑马打印机中文操作说明2. 界面按" NEXT/SAV E " 显示下一个选项16初始化闪存(INIT FLASH MEM);INIT FLASH MEMYES按+键选择Y E S将会提示输入密码输入密码后按NEST/SAVE显示屏将询问INITIALIZE FLA SH按+键选择Y ES显示屏将提示A RE Y OU SURE按+键选择Y E S将开始初始化按-选择NO将返回到INITIALIZE CA RD界面按" NEXT/SAV E " 显示下一个选项17).传感器校正图的操作(SENSOR PROFILE);SENSOR PROFILEPRINT按+键开始打印标签和色带传感器的校正图按" NEXT/SAV E " 显示下一个选项18). 标签和色带传感器灵敏度的调整/校正(MEDIA AND RIBBON);MEDIA A ND RIBBONCALIBRATE按+开始校正步骤, 显示屏显示" LOA D BA CKING ";LOA D BACKINGCA NCEL CONTINUE把标签剥离, 留下20CM长的空白的底纸, 打开打印头, 将标签装上, ( 请留意空白的底纸部分应在标签传感器上, 否则应留更多的空白的底纸);按+键继续校正, 面板上将显示" REMOV E RIBBON ";REMOV E RIBBONCA NCEL CONTINUE将色带取走合上打印头,SHA NGHA I LANXUA N ELECTRONICS TECHNOLOGY CO.,LTD . 11Zebra斑马打印机中文操作说明按+键继续校正, 面板上将显示" CALIBRA TING... P LEASE WAIT "; CALIBRATINGPLE A SE WA IT标签及色带传感器灵敏度的校正正在进行, 只需几秒钟; 跟着会显示;RELOA D ALLCONTINUE打开打印头, 把有标签的部分放到打印头下, 装好色带, 关闭打印头;按右面黑色椭圆键继续校正操作; 打印机将打印" 传感器曲线图形", 面板显"MEDIA A ND RIBBON CALIBTA TE";MEDIA A ND RIBBONCALIBRATE标签和色带灵敏度的调整/校正完成在上述操作过程中按键将取消当前的操作按" NEXT/SAV E " 显示下一个选项19).并行通讯口设置(P A RALLEL COMM.)P A RALLEL COMM按+及-键显示不同的选项.默认值P A RALLEL选项P A RALLEL TEA INA X/COAX按" NEXT/SAV E " 显示下一个选项20).串行通讯口设置SERIAL COMM;SERIAL COMM按+及-键显示不同的选项.缺省值: RS232选项: RS232串口RS422/485RS485按" NEXT/SAV E " 显示下一个选项21). 波特率的设置(BAUD);BAUD- 9600 +按+及-键显示不同的选项.缺省值: 9600选择: 1103006001200240048009600192002880057600115200注当与PC串口相联时打印机和PC的此参数设定必须一样按" NEXT/SAV E " 显示下一个选项22). 数据位的设置(DA TA BITS);SET DA TA BITS- 8-BITS +SHA NGHA I LANXUA N ELECTRONICS TECHNOLOGY CO.,LTD . 12 Zebra斑马打印机中文操作说明按+及-键显示不同的选项.缺省值: 8-BITS选择: 7-BITS8-BITS注当与PC串口相联时打印机和PC的此参数设定必须一样按" NEXT/SAV E " 显示下一个选项23). 校验位的设置(P A RITY);P A RITY按+及-键显示不同的选项.缺省值: E V EN偶校验选择: E V EN偶校验ODD奇校验NONE无校验注当与PC串口相联时打印机和PC的此参数设定必须一样按" NEXT/SAV E " 显示下一个选项24) 主机流量控制(HOST HANDSHA KE)HOST HA NDSHA KE按+及-键显示不同的选项.缺省值XON/XOFF选项XON/XOFFDSR/DTRRTS/CTS,注当与PC串口相联时打印机和PC的此参数设定必须一样按" NEXT/SAV E " 显示下一个选项25). PROTOCOL纠错协议的设置PROTOCOL按+及-键显示不同的选项.缺省值: NONE选择: NONE ZEBRAA CK/NA CK注若选择ZEBRA时打印机的HOST HA NDSHAKE必须设为DSR/DTR 按" NEXT/SAV E " 显示下一个选项26). NETWORK ID网络ID号的设置NETWORK ID-> 000 +按键改变数值, 按移动位置.缺省值: 000选择: 000至999按" NEXT/SAV E " 显示下一个选项27). COMMUNICA TIONS通讯模式的设置COMMUNICA TIONSSHA NGHA I LANXUA N ELECTRONICS TECHNOLOGY CO.,LTD . 13 Zebra斑马打印机中文操作说明按+及-键显示不同的选项.缺省值:NORMAL MODE(正常模式)选择: NORMAL MODE(正常模式),DIA GNOSTICS(测试模式)若选择DIA GNOSTICS时当打印机收到数据后将打印ASCII HEX 按" NEXT/SAV E " 显示下一个选项28). CONTROL PREFIXZPL/ZPLII控制前缀的设置CONTROL PREFIX-> 7EH +按+及-键显示不同的选项.缺省值: 7E选择: 00至FF注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按" NEXT/SAV E " 显示下一个选项29). FORMA T PREFIXZP L/ZLPII格式前缀的设置FORMA T PREFIX-> 5EH +按+及-键显示不同的选项.缺省值: 5E选择: 00至FF注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按" NEXT/SAV E " 显示下一个选项30). DELIMITER CHA R(ZPL/ZLPII分隔符的设置DELIMITER CHA R-> 2CH +按+及-键显示不同的选项.缺省值: 2C选择: 00至FF注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按" NEXT/SAV E " 显示下一个选项31). ZP L MODE编程语言的选择的设置ZPL MODE按+及-键显示不同的选项.缺省值: ZPLII选择: ZP LIIZPL注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按" NEXT/SAV E " 显示下一个选项SHA NGHA I LANXUA N ELECTRONICS TECHNOLOGY CO.,LTD . 14 Zebra斑马打印机中文操作说明32). MEDIA POWER UP开机标签状态的选择的设置MEDIA POWER UP按+及-键显示不同的选项.缺省值: CALIBRATION测纸选择: FEED走纸CALIBRA TION测纸LENGTH纸长NO MOTION不动按" NEXT/SAV E " 显示下一个选项33). HE A D CLOSE打印头关闭标签状态的选择的设置HE A D CLOSE按+及-键显示不同的选项.缺省值: CALIBRATION测纸选择: FEED走纸CALIBRA TION测纸LENGTH纸长NO MOTION不动按" NEXT/SAV E " 显示下一个选项34). BA CKFEED标签回撤的设置注此参数只有在打印机设定为切刀CUTTER和剥离PEEL-OFF方式时才有效BACKFEED按右面黑色椭圆键或左面黑色椭圆改变数值.缺省值: DEFA ULT当标签被切或剥离后90%标签回撤选择: DEFA ULT当标签被切或剥离后90%标签回撤0%-100%BACKFEED 按" NEXT/SAV E " 显示下一个选项35). LABEL TOP打印内容的上下位置的调整;LABE L TOP +000-▊▊▊▊▊+按+及-键显示不同的选项.缺省值: +0范围: -120 到+120 ( 显示的数值是点数, 如"+24", 意思是24 点, 假设打印机的分辨率是200 DPI / 8 dot per mm, 24 点即"3mm ", 若打印机的分辩率是300 DPI / 12dot per mm, 24 点即" 2 mm". )按" NEXT/SAV E " 显示下一个选项36). LEFT POSITION打印内容的左右位置的调整;LEFT POSITION=> +0000 +按+及-键显示不同的选项.缺省值: 0000范围: -9999到+9999( 显示的数值是点数, 如"+24", 意思是24 点, 假设打印机的分辨率是200 DPI / 8 dot per mm, 24 点即"3mm ", 若打印SHA NGHA I LANXUA N ELECTRONICS TECHNOLOGY CO.,LTD . 15Zebra斑马打印机中文操作说明机的分辩率是300 DPI / 12dot per mm, 24 点即" 2 mm". )按" NEXT/SAV E " 显示下一个选项37). 传感器参数表WEB S.- XX +MEDIA S.RIBBON S.MA RK S.MA RK MED S.MEDIA LEDRIBBON LEDMA RK LED按+及-键显示不同的选项.注这些参数是测纸后自动生成非特殊需求请勿动按" NEXT/SAV E " 显示下一个选项38). LCD ADJUST液晶显示亮度的设定;LCD A DJUST +10-▊▊▊▊▊+按+及-键显示不同的选项.缺省值: 10选择: 00-19按" NEXT/SAV E " 显示下一个选项39). FORMA T CONV ERT(位图缩放设置);FORMA T CONV ERT按+及-键显示不同的选项.缺省值: None范围: None, 150-300, 150-600, 200-600, 300-600按" NEXT/SAV E " 显示下一个选项40). LA NGUAGE机器显示语言设置LANGUAGEENGLISH按或显示别的选项缺省值: ENGLISH选项: English, Spanish, French, Ger man, Italian, Norw egian, Portuguese, Sw edish, Danish, Dutch, Finnish, Japanese按" NEXT " 显示返回到打印深度设置选项在进行上述选项设置时如果出现要求输入密码的界面ENTER PASSWORD-> 0000SHA NGHA I LANXUA N ELECTRONICS TECHNOLOGY CO.,LTD . 16Zebra斑马打印机中文操作说明按键移动光标位按改变数值初始默认密码为1234输入完之后按NEXT/SAV E进入设置更改界面请保管好些密码注意: 设置更改或调整后, 必需存储, 否则关机后会丢失!存储步骤:1. 在更改或调整后, 按" SETUP/EXIT " 键, 出现如下显示;SAVE SETTING1). PERMA NENT永久存储所做的更改;2). TEMPORA RY暂时存储所做的更改, 关机后会失去;3). CANCEL取消刚做的更改;4). LOAD DEFA ULT恢复出厂值;注此法请慎用选择此项后打印机所有的选项将恢复默认值5). LOAD LAST SAV E取用上次储存的设置;2. 按+或-将显示别的选项;3. 按" NEXT " 键存储并回到开机显示板面.总结:平日使用中,主要设定的参数有DA RKNESS(打印深度),LABEL TOP(打印的上下位置)和LEFT POSITION(打印的左右位置)六打印机的日常维护对于一台标签打印机打印头是其关键部件它是制作在陶瓷基片上表面涂有一层特殊的保护膜由于它的结构原因故在平日的操作中严禁任何时候任何硬物与打印头表面接触每打印完一卷碳带或者一卷热敏标签,都应该进行打印头和滚筒的清洁. 这样可以保持打印的质量延长打印头的使用寿命维护前请先确保清除自身的静电因为静电会造成打印头的损坏1打印头的清洁关掉打印机的电源将打印头翻起移去色带标签纸用浸有少许异丙醇的棉签(或棉布)轻擦打印头直至干净2.滚筒的清洁清洗打印头后用浸有少许异丙醇的棉签(或棉布)清洗滚筒方法是一边用手转动滚筒一边擦3.传动系统的清洁和机箱内的清洁因为一般标签纸为不干胶其胶容易粘在传动的轴和通道上再加上有灰尘直接影响到打印效果故需经常清洁一般一周一次方法是用浸有异丙醇的棉签(或棉布)擦去传动的各个轴通道的表面以及机箱内的灰尘4.传感器的清洁传感器包括色带传感器和标签传感器其位置见说明书一般一个月至三个月清洗一次SHA NGHA I LANXUA N ELECTRONICS TECHNOLOGY CO.,LTD . 17Zebra斑马打印机中文操作说明方法是用鼓风装置(吸球即可)吹去传感器上的灰尘七常见故障极其处理当出现故障时应尽可能详细记录打印机的状态,包括(1)面板指示灯的状态(闪亮灭)及变化过程(2)打印机的动作(走纸切纸打印等)(3)采取的处理措施(4)打印机的反应,坏件的标签和色带等等1. 开机后面板指示灯不显示检查供电电源是否正常或者联结电缆是否接好2. 色带起皱, 调色带控制挡板.3. 若印出的标签总有一条竖的白线打不出来, 则(1) 先用脱脂棉签蘸打印头清洁液, 仔细清洁出现白线处的打印头.(2) 若故障依旧, 则需更换打印头.常见故障可能原因排除方法开机后所有指示灯亮液晶无显示主板坏联系上海蓝轩电子科技有限公司工打印位置偏左(右) 1打印纸偏右(左)2程序定义的坐标不对3打印机设置中的LEFTPOSITION不妥1将打印纸安装好挡纸片挡好2重新设定好打印的坐标3重新设定LEFT POSITION打印位置偏上(下) 1程序定义的坐标不妥2打印机设置中的LABEL TOP不妥1重新设定好打印的坐标2重新设定LABEL TOP撕纸位置偏上(下) 打印机设置中的TE A R OFF设置不妥调整撕纸位置(见五(2))打印深度过深1打印头压力过紧2打印温度偏高1降低打印头的压力2降低打印头的温度打印深度过浅 1.打印头压力过松2.打印温度偏低3.标签和色带不匹配1.增加打印头的压力2.增加打印头的温度3.联系蓝轩公司工程部打印左浅右深或左深右浅1.打印头压力左右不均衡2.打印头位置不好1.均衡打印头左右压力2.重新调节打印头位置定位不准 1.标签传感器位置不对2.传动皮带磨损3.打印纸装得不正1调整标签传感器位置2更换皮带3将打印纸安装好挡纸片挡好计算机传送数据,打印机不能正常接收数据1联机参数设置不对2主板坏1重新设定好2联系蓝轩公司工程部液晶显示RIBBONOUT1色带用完或者未安装好2色带传感器检测出错3程序中设置的打印模式不对1安装好色带2做标签和色带传感器灵敏度的调整/校正3选择正确的打印模式程部SHA NGHA I LANXUA N ELECTRONICS TECHNOLOGY CO.,LTD . 18Zebra斑马打印机中文操作说明液晶显示RIBBONIN1.在热敏方式下安装了色带2.在热转印方式下色带传感器检测出错1移走色带2做标签和色带传感器灵敏度的调整/校正(步骤五(16))液晶显示P A PEROUT1.标签用完或者未安装好,2.标签传感器位置不对3.标签传感器被物体遮挡4.标签传感器检测出错5.程序中设置的标签类型不对1安装好标签2调好标签传感器位置3移走遮挡的物体4做标签和色带传感器灵敏度的调整/校正(步骤五(16))5选择正确的标签类型液晶显示HEA DOPEN1打印头未合上2打印头电阻值设置不对3打印头状态传感器未检测1合上打印头2设置好打印头电阻值。
斑马打印机调机指南
1．按下2．屏幕显示：3．操作/说明4．备注SETUP/EXIT DARKNESS按（+）或（-）按钮来改变打印黑度0——30注意把黑度设定在可提供打印的最低数值，黑度太高会导致墨水污渍/烧穿色带。
NEXT/SAVE TEAR OFF按（+）或（-）按钮来改变介质打印之后在撕纸杆上的位置。
★0/1000CM PRINT MODE按（+）或（-）按钮来选择撕纸，剥离，切纸器，或回卷模式。
请确认打印机可提供所选的模式（其中某些模式需要特殊别的配件选择1）TEAR OFF感应纸张是否已撕离2）PEEL OFF感应手指是否来剥离纸张和撤离3）CUTTER标签打印出来后，切纸器自动切纸4）REWIND回卷MEDIA TYPE按（+）或（-）按钮来选择连续或非连续的介质种类。
1）CONTINUOUS连续：必须在标签格式中输入标签的长度说明（如果使用ZPL或ZPL II，格式为ˇLLXXXX）。
1）NON-CONTINUOUS非连续：打印机通过感应标签间的切痕，缝隙，网纹，或是黑色标记，来自动检测标签长度。
SENSOR TYPE按（+）或（-）按钮来选择网纹或标记感应模式。
如果介质背面没有黑色标记，则让打印机保持默认的设定1）WEB（ok 网纹）2）MARKPRINT METHOD按（+）或（-）按钮来选择想要采用的打印方式，热敏式或转印式。
热敏式（无色带），热转印式（使用热转印介质或色带）1）THERMAL-TRANS2）DIRECT-THERMALPRINT WIDTH按（+）或（-）按钮来设定打印机的打印宽度方式，使之与使用介质的宽度相同。
★0——105MM，选择合适的宽度以保护打印头（不脱离色带保护）MAXIMUM LENGTH按（+）或（-）按钮来设定最大打印长度。
选择最接近但不小于所使用标签的长度。
★0——988MMLIST FONTS按（+）/PRINT按钮来打印可用字体的清单。
LIST BAR CODES按（+）按钮来打印可用条形码的清单。
