填料塔
填料塔设计标准及规范最新
填料塔设计标准及规范最新1. 设备设计基础填料塔的设计应基于详细的工艺流程和操作条件，包括但不限于流体的性质、流量、压力、温度以及所需的分离效率。
2. 材料选择材料的选择应考虑到介质的化学性质、温度、压力以及可能的腐蚀性。
常用的材料包括不锈钢、碳钢、塑料和陶瓷等。
3. 填料类型选择填料塔的效率和性能很大程度上取决于所选填料的类型。
常见的填料类型包括散堆填料、规整填料和金属网填料等。
4. 流体力学设计填料塔的流体力学设计应确保气体和液体在塔内均匀分布，避免局部过载或死区。
设计时需考虑流体的流速、压降和湍流程度。
5. 塔体结构设计塔体结构设计应保证足够的强度和刚度，以承受操作过程中可能产生的各种载荷，包括静载荷、动载荷和热应力。
6. 塔内附件设计塔内附件包括分布器、收集器、支撑结构等，它们的设计应确保流体的均匀分布和有效收集。
7. 安全与环保要求填料塔的设计应符合当地的安全和环保法规，包括排放标准、防火防爆要求以及紧急排放系统的设计。
8. 控制与监测系统填料塔应配备必要的控制和监测系统，以实现过程的自动控制和实时监测，确保操作的稳定性和安全性。
9. 维护与清洗设计时应考虑到设备的维护和清洗方便性，确保在必要时可以快速进行清洗和维护工作。
10. 经济性评估在满足工艺要求的前提下，填料塔的设计应考虑成本效益，包括材料成本、制造成本和运行成本。
11. 规范和标准遵循设计过程中应遵循国际和国内的相关行业标准，如API、ASME、GB等，确保设计的合规性。
结语填料塔的设计是一个综合性的工程活动，需要综合考虑工艺、材料、结构、安全、环保和经济等多方面因素。
随着技术的发展和行业标准的更新，填料塔的设计标准和规范也在不断进步，以适应不断变化的工业需求。
填料塔的结构及其工作原理
填料塔的结构及其工作原理填料塔是一种常见的化工设备，广泛应用于石化、化工、环保等领域。
它的主要作用是进行物质的传质和传热，以实现化工过程中的分离、反应和纯化等目的。
本文将介绍填料塔的结构及其工作原理。
一、填料塔的结构填料塔主要由塔体、填料层、进料口、出料口和塔底等组成。
1. 塔体：塔体是填料塔的主体结构，通常由钢制或者玻璃钢制成。
它具有一定的高度和直径，根据工艺要求和处理规模的不同，塔体的尺寸也会有所变化。
2. 填料层：填料层是填料塔内部的重要组成部份，它能够提供大量的表面积，增加物质间的接触面，以促进传质和传热过程。
填料层通常由一系列形状规则的填料组成，如环形填料、方形填料等。
3. 进料口和出料口：进料口是将待处理的物质引入填料塔的通道，出料口则是处理后的物质从填料塔中排出的通道。
进料口和出料口通常位于填料塔的顶部和底部，以便实现物质的顺利流动。
4. 塔底：塔底是填料塔的底部结构，通常包括分液器和底部排液装置。
分液器用于将处理后的物质分离成上下两相，底部排液装置则用于排出底部液体。
二、填料塔的工作原理填料塔的工作原理主要涉及传质和传热过程。
1. 传质过程：填料塔中的填料层提供了大量的表面积，使得待处理物质能够与填料充分接触。
在填料层的作用下，物质之间发生传质作用，如气体吸收液体、液体蒸发、溶液中的物质传递等。
通过填料层的传质作用，可以实现物质的分离、纯化和浓缩等目的。
2. 传热过程：填料塔内部通常会通过加热或者冷却介质来实现传热过程。
介质通过塔体的外壁或者内部管道与填料层接触，将热量传递给填料和待处理物质。
通过传热过程，可以实现物质的加热、冷却和蒸发等目的。
填料塔的工作原理可以通过以下几个步骤来理解：首先，待处理物质从进料口进入填料塔，并与填料层接触。
填料层提供了大量的接触面，使得物质能够充分接触，从而实现传质和传热。
其次，通过填料层的传质作用，物质发生分离、吸收、蒸发、浓缩等过程。
例如，在气体吸收液体的过程中，气体中的组分会被液体吸收，从而实现气体的纯化。
填料塔的优点及适用场合
填料塔的优点及适用场合
填料塔是化工设备中常见的一种装置，用于气体与液体之间的传质、传热和反应过程。
它主要通过填料将气体和液体进行充分接触，以实现质量传递和反应的目的。
填料塔具有以下优点和适用场合：优点：
1.提高传质效率：填料塔内的填料能够增加气液接触面积，提高传质效率，促进物质传递和反应。
2.良好的均质性：填料塔内填料的设计和布置可使气液充分混合，提供更均匀的反应条件。
3.灵活性强：可根据需要选择不同种类的填料，适应不同的工艺需求。
4.节省空间：填料塔结构紧凑，适合在有限空间内进行气液传质和反应。
5.操作和维护方便：填料塔结构简单，操作和维护相对容易。
适用场合：
1.化工工艺中的气液传质：用于气体和液体之间的传质操作，例如吸收、提取、冷却、净化等过程。
2.化工反应设备：在化工反应中用于促进气体和液体的混合和反应，如酸碱中和、氧化、还原等反应。
3.环保设备：用于污染物的处理和净化，如烟气脱硫、脱硝等环保工艺中的气液处理。
4.石油化工、化肥、精细化工等工业领域：用于催化反应、分馏、萃取、蒸馏等操作。
填料塔的应用范围广泛，可以在化工、环保、石油化工等多个领
域中发挥作用。
它是一种有效的气液传质和反应设备，能够满足不同工艺流程的需要，提高生产效率和产品质量。

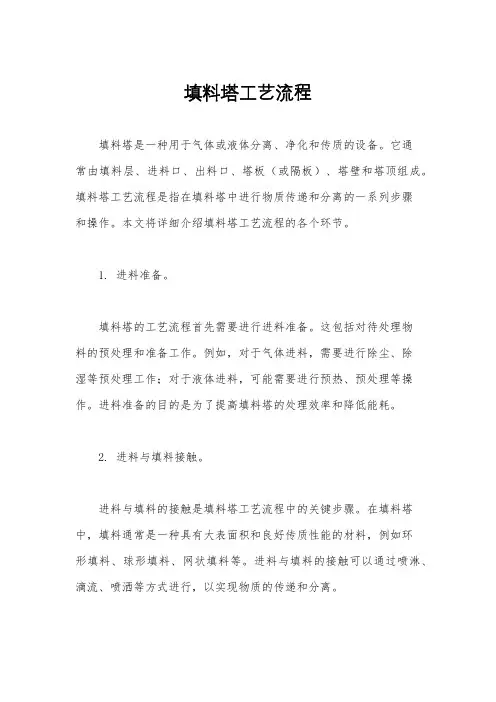

填料塔工艺流程
填料塔工艺流程填料塔是一种用于气体或液体分离、净化和传质的设备。
它通常由填料层、进料口、出料口、塔板（或隔板）、塔壁和塔顶组成。
填料塔工艺流程是指在填料塔中进行物质传递和分离的一系列步骤和操作。
本文将详细介绍填料塔工艺流程的各个环节。
1. 进料准备。
填料塔的工艺流程首先需要进行进料准备。
这包括对待处理物料的预处理和准备工作。
例如，对于气体进料，需要进行除尘、除湿等预处理工作；对于液体进料，可能需要进行预热、预处理等操作。
进料准备的目的是为了提高填料塔的处理效率和降低能耗。
2. 进料与填料接触。
进料与填料的接触是填料塔工艺流程中的关键步骤。
在填料塔中，填料通常是一种具有大表面积和良好传质性能的材料，例如环形填料、球形填料、网状填料等。
进料与填料的接触可以通过喷淋、滴流、喷洒等方式进行，以实现物质的传递和分离。
3. 物质传递与分离。
在填料塔中，物质传递与分离是通过填料层的间隙和塔板（或隔板）上的孔隙来实现的。
当进料与填料接触后，物质会在填料层和塔板（或隔板）上进行传递和分离。
例如，气体在填料层中通过与液体的接触来进行传质，而液体则通过塔板（或隔板）上的孔隙进行分离。
物质传递与分离的效率取决于填料的选择、填料层的设计和塔板（或隔板）的布置。
4. 出料处理。
填料塔工艺流程中的最后一个环节是出料处理。
在填料塔中，处理后的物料需要经过出料口排出。
对于气体进料，可能需要进行除湿、除尘等处理；对于液体进料，可能需要进行冷却、脱水等操作。
出料处理的目的是为了使处理后的物料达到规定的质量标准，并且符合环保要求。
综上所述，填料塔工艺流程包括进料准备、进料与填料接触、物质传递与分离以及出料处理等环节。
通过合理的工艺流程设计和操作，可以实现填料塔的高效运行和物质的有效分离与传递。
填料塔在化工、环保等领域有着广泛的应用，对于提高生产效率和保护环境具有重要意义。
填料塔
L2＞ L1
C’ C
L=0
填料层──Δp∝u1.8~2.0 L≠0，有液体喷淋，填料为湿 填料层
Δp
载点
B’
B A’
载液 区
低气速下：交互作用不明显 随u↑：交互作用开始显著 ──载点气速 u↑↑：至一定值，形成恶性 循环──泛点气速
A u
正常工作
液泛
（2） 液泛气速关联图 压降对填料塔操作的可靠性和经济性有着决定性的影响。 选择填料和确定塔径时，不同系统应控制的压降范围不同。 压降影响因素：填料特性(几何形状、比表面积、ε 等)，流 体物性(μ、σ 等)以及操作条件(气液流量、T 等)。 难以进行准确的理论计算，迄今仍然只能由各种经验关联式 或关联图进行估算。
二、 填料塔
1. 填料塔结构、特点与工业要求 （1）总体结构 填料层：气液两相接触传质场所 液体分布器：使入塔液体均匀分布 液体再分布器：汇集近壁液体于中 央区域 除雾器：防止液滴带出（通常为填 料层或丝网层) 支承板：支承填料层，使进气均匀 分布
气体 液体再分布器 填料压网 填料 支承栅板 液体分布装置 液体
（2）工业要求 • 单位体积传质界面大,即a大； • 单位填料高度压降小，即ε大； • 效率高； • 机械强度高； • 耐腐蚀； • 造价低 • 重量轻；
（3）特点（与板式塔相比） • 生产能力大 • 分离效率高 •压降（流动阻力）小 • 持液量小（持液量指塔在正常操作时填料表面、内件或塔板上 所持有的液量。） • 操作弹性大 缺点 • 填料造价高 •液相负荷小时传质效率降低 •不能直接用于悬浮物或易聚合物料 • 对侧线进料和出料等复杂精馏不太适合
§3.2传质设备简介
一.概述

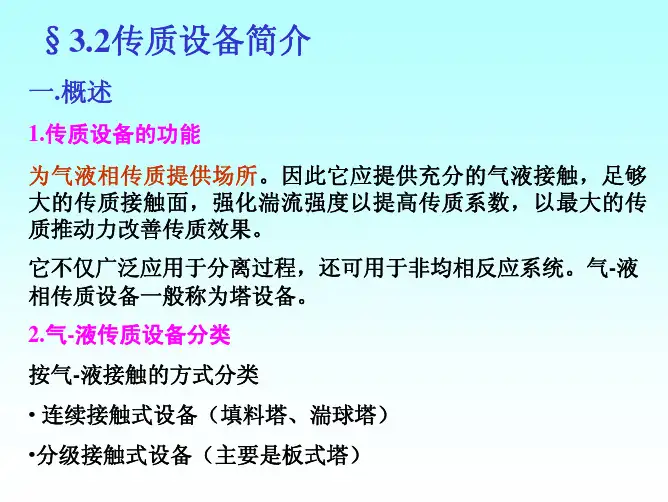

1.传质设备的功能 为气液相传质提供场所。因此它应提供充分的气液接触，足够 大的传质接触面，强化湍流强度以提高传质系数，以最大的传 质推动力改善传质效果。 它不仅广泛应用于分离过程，还可用于非均相反应系统。气-液 相传质设备一般称为塔设备。 2.气-液传质设备分类 按气-液接触的方式分类 • 连续接触式设备（填料塔、湍球塔） •分级接触式设备（主要是板式塔）
填料塔

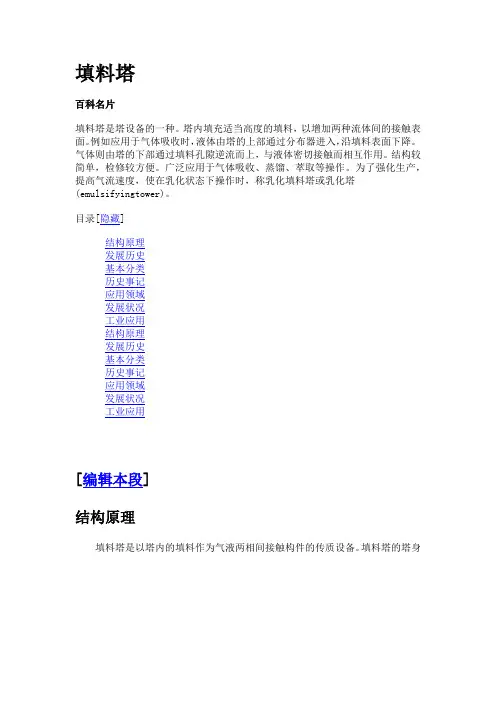

填料塔百科名片填料塔是塔设备的一种。
塔内填充适当高度的填料，以增加两种流体间的接触表面。
例如应用于气体吸收时，液体由塔的上部通过分布器进入，沿填料表面下降。
气体则由塔的下部通过填料孔隙逆流而上，与液体密切接触而相互作用。
结构较简单，检修较方便。
广泛应用于气体吸收、蒸馏、萃取等操作。
为了强化生产，提高气流速度，使在乳化状态下操作时，称乳化填料塔或乳化塔(emulsifyingtower)。
目录[隐藏]结构原理发展历史基本分类历史事记应用领域发展状况工业应用结构原理发展历史基本分类历史事记应用领域发展状况工业应用[编辑本段]结构原理填料塔是以塔内的填料作为气液两相间接触构件的传质设备。
填料塔的塔身填料塔结构示意图是一直立式圆筒，底部装有填料支承板，填料以乱堆或整砌的方式放置在支承板上。
填料的上方安装填料压板，以防被上升气流吹动。
液体从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。
气体从塔底送入，经气体分布装置（小直径塔一般不设气体分布装置）分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。
填料塔属于连续接触式气液传质设备，两相组成沿塔高连续变化，在正常操作状态下，气相为连续相，液相为分散相。
当液体沿填料层向下流动时，有逐渐向塔壁集中的趋势，使得塔壁附近的液流量逐渐增大，这种现象称为壁流。
壁流效应造成气液两相在填料层中分布不均，从而使传质效率下降。
因此，当填料层较高时，需要进行分段，中间设置再分布装置。
液体再分布装置包括液体收集器和液体再分布器两部分，上层填料流下的液体经液体收集器收集后，送到液体再分布器，经重新分布后喷淋到下层填料上。
填料塔具有生产能力大，分离效率高，压降小，持液量小，操作弹性大等优点。
填料塔也有一些不足之处，如填料造价高；当液体负荷较小时不能有效地润湿填料表面，使传质效率降低；不能直接用于有悬浮物或容易聚合的物料；对侧线进料和出料等复杂精馏不太适合等。
填料塔计算公式
填料塔计算公式填料塔是化工、环保等领域中常用的气液传质设备，要想设计和操作好填料塔，掌握相关的计算公式那可是相当重要！先来说说填料塔的塔径计算公式。
这就好比给塔选一件合适的“衣服”，太大了浪费材料，太小了又影响工作效率。
塔径的计算主要考虑气体的体积流量、空塔气速等因素。
计算公式大致是：D = √（4Vs / πu），这里的 D 表示塔径，Vs 是气体体积流量，u 是空塔气速。
咱就拿一个实际例子来说吧，之前我在一个化工厂实习的时候，就碰到了填料塔塔径计算的问题。
当时厂里要对一个旧的填料塔进行改造，以提高生产效率。
我们首先得确定气体的流量，这可不是个简单的事儿，得通过各种测量仪表，像流量计啥的，获取准确的数据。
然后再根据工艺要求和经验，确定合适的空塔气速。
这个空塔气速的选择可不能马虎，选高了，气体阻力增大，能耗增加；选低了，塔的处理能力又不够。
我们那时候是反复讨论、计算，才最终确定了一个比较理想的塔径。
再来说说填料层高度的计算公式。
这就像是给塔盖房子，得盖多高才能让气液充分接触，完成传质任务呢？常用的计算公式有传质单元数法和等板高度法。
传质单元数法呢，需要先计算出传质单元数，然后乘以传质单元高度，就得到了填料层高度。
等板高度法呢，是先确定理论板数，再乘以等板高度。
我记得有一次，在设计一个新的填料塔时，为了确定填料层高度，我们可是费了好大的劲儿。
先是在实验室里做小试，模拟实际的操作条件，测量各种数据。
然后根据实验结果进行计算和分析，不断调整参数，优化设计方案。
那几天，我们办公室的灯常常亮到很晚，大家都在为了这个项目努力。
还有填料的压降计算也不能忽视。
压降大了，会增加能耗；压降小了，又可能影响传质效果。
总之，填料塔的计算公式虽然看起来有点复杂，但只要我们认真研究，结合实际情况，多做实验和计算，就一定能设计出性能优良的填料塔，为生产和环保事业做出贡献。
希望我讲的这些能让您对填料塔的计算公式有更清楚的了解，在实际应用中少走弯路，提高工作效率和质量！。
填料塔原理
填料塔原理填料塔是一种常见的化工设备，其原理是利用填料在塔内形成大量接触点，通过气体和液体之间的传质和传热来实现物质的分离和传递。
填料塔广泛应用于石油化工、化肥、环保等领域，是一种非常重要的设备。
填料塔的原理可以简单概括为气体通过填料层，与液体进行接触，从而实现气液两相之间的传质和传热。
在填料层内，气体和液体可以充分接触，从而实现组分的分离和传递。
填料塔的原理主要包括质量传递和热量传递两个方面。
首先，填料塔的质量传递原理是指气体和液体之间的物质传递过程。
在填料层内，气体和液体通过表面的接触和混合，实现了组分的传递和分离。
气体和液体之间的传质过程受到填料表面积、填料形状、气液流速等因素的影响。
填料塔内的填料形式多样，常见的有环形填料、波纹填料、球形填料等，它们的不同形状和结构会对气液传质过程产生影响。
其次，填料塔的热量传递原理是指气体和液体之间的热量传递过程。
在填料层内，气体和液体之间会发生传热现象，从而实现温度的传递和平衡。
填料塔的热量传递受到填料的热传导性能、气液流速、温度差等因素的影响。
合理设计填料塔的填料形式和结构，可以最大限度地提高填料塔的传热效率。
总的来说，填料塔的原理是通过填料层内气体和液体之间的质量传递和热量传递，实现了气液两相之间的分离和传递。
填料塔在化工生产中起着至关重要的作用，其原理的深入理解和合理应用对于提高化工生产效率、降低能耗具有重要意义。
填料塔的原理虽然看似简单，但其中涉及的传质、传热等物理化学过程非常复杂。
合理设计填料塔的填料形式和结构，优化填料塔的操作条件，对于提高填料塔的传质传热效率具有重要意义。
同时，填料塔的原理也为我们提供了一种重要的分离和传递技术，为化工生产提供了重要的支持和保障。
综上所述，填料塔的原理是通过填料层内气体和液体之间的质量传递和热量传递，实现了气液两相之间的分离和传递。
填料塔在化工生产中起着至关重要的作用，其原理的深入理解和合理应用对于提高化工生产效率、降低能耗具有重要意义。
填料塔的操作规程
填料塔的操作规程填料塔是化工装置中常见的设备之一，用于对气体和液体进行分离、纯化和反应。
操作填料塔时需要遵守一定的规程，以确保操作的安全性和有效性。
以下是填料塔的操作规程。
一、操作前准备工作1.进行安全检查，确保所有仪表、阀门和设备都处于正常工作状态，防止发生泄漏、堵塞等问题。
2.检查填料塔外部和内部的清洁情况，及时清除杂物和沉积物，并保证填料的完整和清洁。
3.检查填料塔的进料管道和排气管道的连接情况，确保不会发生漏气或泄漏。
4.对于需要进行热交换的填料塔，检查加热、冷却介质的供给情况，确保其正常运行。
二、操作步骤1.开启填料塔顶部的进料阀门，将进料引入填料塔。
在此过程中，应注意进料流量的控制，确保不会发生过载或过剩。
2.检查填料塔底部的液位，确保液位高度在正常范围内，避免发生溢流或枯塔现象。
3.若需调节填料塔内的温度，根据具体情况打开或关闭加热、冷却介质的阀门，实现温度的控制和调整。
4.监测填料塔内的压力情况，确保压力在安全范围内，若超过范围应及时采取措施进行调整。
5.定期检查填料塔中填料的状态和清洁情况，如发现需要更换或清洗的情况，及时进行维修和保养。
6.在操作完成后，逐步关闭填料塔底部的出料阀门，以避免因液位突降而导致的液体喷溅或其他安全事故。
7.关闭填料塔顶部的进料阀门，停止进料并确保压力和温度处于安全状态。
8.对填料塔进行定期的维护和保养，清除堵塞、更换老化或损坏的部件，确保其正常运行。
三、安全注意事项1.在操作填料塔过程中，必须严格遵守工艺和操作规程，不得擅自调整参数或操作程序。
2.在操作过程中应随时注意填料塔内的压力和温度变化，并保持必要的监测和记录。
3.若发现填料塔内的液位异常变化、骤升或骤降，应及时采取措施，以避免液体溢流或塔干现象。
4.在操作填料塔时，应严格遵守防火、防爆和防静电的相关安全规定，避免因为火花或静电引起的火灾或爆炸事故。
5.对于有毒、易燃、易爆、腐蚀性物质的填料塔，操作人员必须佩戴防护装备，确保人身安全。
填料塔的传质效率
填料塔的传质效率一、填料塔是什么说到填料塔，可能有的人会先皱皱眉头，心想：“这又是什么东西？”填料塔在很多工业过程中可算是“大明星”了，虽然它平时没什么“显赫”的名气，但在化工、环保、石油精炼等行业中，它简直就是无所不在。
简单来说，填料塔就是用来进行气体和液体之间传质的设备。
你可以把它想象成一个“巨大的空心柱子”，里头装满了各种填料，气体和液体就像是通过这座塔的“大街小巷”一样，互相接触、交换，从而完成各种化学反应或是吸收、分离等任务。
这个填料塔为什么这么重要呢？我们平时喝的矿泉水、用的化肥、甚至汽车的尾气排放，都离不开它的身影。
它的作用就是让两种不同的物质——气体和液体——能在最短的时间内完成“亲密接触”。
如果填料塔的“传质效率”不高，那这些化学过程就会慢得让人抓狂，生产也会变得低效，甚至出问题。
所以说，填料塔的传质效率高不高，直接关系到整个工艺的顺畅与否。
二、什么是传质效率既然提到传质效率，那我们得好好聊聊这个“效率”到底是啥意思。
简单来说，传质效率就是气体和液体在填料塔里“互动”的效率，也就是它们交换物质的速度和程度。
你可以把它想象成一对跳舞的舞伴，如果舞步协调，配合默契，跳得飞快，那肯定效率很高，反之，跳得慢吞吞的，那肯定就是效率低下了。
所以，传质效率越高，意味着气体和液体交换的效果越好，化学反应完成得更快，整个工艺就更顺畅。
要说起填料塔的传质效率高低，背后其实可有讲究了。
就好比做饭一样，选对食材、火候、调料，味道就好；如果做得不好，再好的食材也白搭。
那么填料塔的“配料”——也就是塔内的填料，就成了决定传质效率的关键。
填料有很多种，像是散装填料、板式填料、环状填料等等。
每种填料的结构、表面积、孔隙度都不同，这直接影响到气液接触的面积和反应的速度。
三、填料塔效率高的秘诀咱们来聊聊那些能让填料塔传质效率飙升的小窍门，保证你听了之后，一拍大腿说：“原来是这样！”塔的设计就很关键，塔的高度、直径、填料的选择这些都要“量体裁衣”。
填料塔的结构及其工作原理
填料塔的结构及其工作原理填料塔是一种常见的化工设备，用于气体和液体之间的传质和传热操作。
它由塔壳、填料层、进料口、出料口、塔底和塔顶等组成。
下面将详细介绍填料塔的结构及其工作原理。
一、填料塔的结构1. 塔壳：填料塔的主体部分，通常由圆柱形或方形的金属壳体构成。
塔壳具有足够的强度和刚度，以承受内部压力和外部环境力的作用。
2. 填料层：填料塔内部的填料层是实现气液传质和传热的关键部分。
填料一般采用金属网格、塑料网格或陶瓷制成，具有大表面积和良好的润湿性，以增加气液接触面积，促进传质和传热效果。
3. 进料口和出料口：填料塔的进料口用于引入待处理的气体或液体，而出料口用于排出经过处理的气体或液体。
进出料口的位置和数量根据具体的工艺要求和设备设计而定。
4. 塔底：填料塔的底部通常设有液体收集装置，用于收集和排除从填料层中下降的液体。
液体收集装置可以是平板、集液器或集液槽等形式。
5. 塔顶：填料塔的顶部通常设有气体排放装置，用于排出处理后的气体。
气体排放装置可以是排气管、排气扇或排气管道等形式。
二、填料塔的工作原理填料塔的工作原理基于气体和液体之间的质量传递过程。
当气体通过填料层时，气体分子与填料表面接触，从而发生吸附、吸收、化学反应或物理吸附等过程。
这些过程使得气体中的污染物质或有害物质被吸附或吸收到液体中，从而实现气体的净化和处理。
具体而言，填料塔的工作过程包括以下几个步骤：1. 进料：待处理的气体或液体通过进料口引入填料塔。
在进料口处，气体与液体发生接触，开始进行传质和传热过程。
2. 填料层：气体通过填料层时，与填料表面接触，发生吸附、吸收或化学反应。
填料层的大表面积和良好的润湿性有利于增加气液接触面积，提高传质效果。
3. 液体收集：填料层中的液体由于重力作用逐渐下降，最终被收集到塔底的液体收集装置中。
液体收集装置可以将液体排出或重新循环使用。
4. 气体排放：经过填料层处理的气体从塔顶的气体排放装置排出。
填料塔手册
《填料塔手册》目录图表目录1. 简介1.1 填料塔的定义和用途1.2 填料塔的历史发展1.3 填料塔在化工、环保等领域的应用1.4 填料塔应用案例2. 填料塔的基本结构2.1 塔体2.2 填料层2.3 液体分布器2.4 气体分布器2.5 支撑板2.6 除雾器2.7 各部件的材质选择指南2.8 不同类型填料塔的结构差异比较3. 填料类型3.1 规整填料3.1.1 金属规整填料3.1.2 陶瓷规整填料3.1.3 塑料规整填料3.2 散堆填料3.2.1 鞍形填料3.2.2 拉西环3.2.3 球形填料3.3 各类填料的优缺点比较3.4 新型填料材料介绍4. 填料塔设计考虑因素4.1 操作条件（温度、压力、流量）4.2 物料特性4.3 塔径和塔高的确定4.4 填料选择4.5 液体分布系统设计4.6 设计软件介绍和使用指南4.7 不同行业特殊设计要求5. 填料塔的操作5.1 启动程序5.2 正常运行参数监控5.3 常见问题及解决方案5.4 停机程序5.5 自动化控制系统介绍5.6 不同工况下的操作参数调整指南6. 填料塔的维护6.1 日常检查项目6.2 定期维护计划6.3 填料更换指南6.4 清洗和除垢方法6.5 预测性维护技术介绍6.6 常见故障的诊断和排除方法7. 填料塔性能优化7.1 压降控制7.2 传质效率提高7.3 能耗降低策略7.4 优化案例分析7.5 新技术在性能优化中的应用8. 安全注意事项8.1 操作安全规程8.2 个人防护装备要求8.3 紧急情况处理8.4 安全培训计划的制定指南8.5 国际安全标准介绍9. 环境保护考虑9.1 废水处理9.2 废气排放控制9.3 噪音控制9.4 绿色生产技术在填料塔中的应用9.5 环境影响评估方法介绍10. 填料塔相关计算10.1 传质单元数（NTU）计算10.2 压降计算10.3 填料层高度计算10.4 计算实例10.5 常用计算公式的推导过程11. 新技术和发展趋势11.1 高效填料开发11.2 智能控制系统应用11.3 模拟和优化软件使用11.4 行业专家对未来发展的预测11.5 国际先进技术介绍12. 案例研究12.1 不同行业填料塔应用实例12.2 不同规模填料塔案例分析12.3 问题诊断和解决案例12.4 失败案例分析及经验教训13. 常见问题解答14. 附录14.1 常用填料参数表14.2 填料塔故障排查清单14.3 相关标准和规范列表14.4 常用符号和缩略语表14.5 相关专业术语的多语言对照表15. 参考文献索引本手册旨在为填料塔的设计、操作和维护人员提供全面的指导。
填料吸收塔的特点
填料吸收塔的特点
填料塔的特点主要包括以下几点：
1. 结构简单：填料塔由塔体、填料、液体分布器等部分组成，结构简单，易于设计和制作。
2. 处理能力较大：填料塔的传质面积较大，可以适应较大的流量和负荷，因此具有较大的处理能力。
3. 分离效率高：填料塔内的填料具有较大的表面积，可以提供更好的传质和扩散条件，因此具有较高的分离效率。
4. 阻力较小：填料塔内的填料可以减少流动阻力，降低能耗，同时减少设备的磨损和维护成本。
5. 适用范围广：填料塔适用于各种不同的气体和液体混合物的分离，包括高湿度、高粘度、易聚合等特殊物料的处理。
6. 易于控制：填料塔内的填料可以方便地更换或清洗，因此可以方便地调整和优化设备的性能，同时也可以控制和减少环境污染。
总的来说，填料塔是一种高效、稳定、可靠的分离设备，在化工、石油、环保等领域得到了广泛应用。
填料塔设计
填料塔设计1000字填料塔（也称为吸附塔、萃取塔、蒸馏塔等）是化工工业中常见的塔式设备，用于分离和提取混合物中的组分。
填料塔设计的目标是实现有效的传质和反应，同时最小化能量消耗和成本开销。
本文将介绍填料塔设计的基本流程和注意事项。
一、设计流程1. 确定塔的物理性质和流量任何填料塔的设计首先需要确认其物理性质和流量。
这将决定了塔的大小、填料类型、流体速度等各种参数。
物理性质包括塔的直径、高度、壁厚等。
流量包括进料量、空气量、气体流量、液体流量等。
2. 选择填料填料是填料塔的核心组件，它可以有效增加反应表面积和物质传递速率。
填料的种类很多，包括塑料、金属、陶瓷、玻璃等材料。
常见的填料包括环形塔填料、球形塔填料、骨架填料等。
我们需要根据所需要处理的物质和填料性能来选取填料。
3. 确定反应机理填料塔的工作原理基于物质分离和反应过程。
在设计塔之前，需要加深对所需处理的物质的反应机理的了解，包括化学反应、传质、相变等。
这将有助于确定合适的填料、塔高度等参数。
4. 计算填料密度填料密度是液相和气相之间传质的决定性因素。
在设计填料塔时，我们需要对填料的密度进行计算。
这可以帮助我们确定塔的高度、填料体积等参数。
5. 选择塔板塔板是塔式设备中流体分离和传质的重要组成部分。
常用的塔板有单孔板、多孔板和节流板等。
选定塔板的种类和数量取决于所需处理的物质和塔的物理尺寸。
6. 确定工艺流程填料塔的设计需要确定完整的工艺流程。
我们需要确认现有流程的适用性，并着手设计流程概要、工艺流程图等。
7. 设计并检验填料塔完成上述步骤后，我们需要开始具体的设计工作。
填料塔设计需要考虑许多因素，包括结构强度、塔的散热、氢气脆化等。
我们需要对设计方案进行校验，以确保它符合现行规定和安全标准。
二、设计注意事项1. 确定填料尺寸填料尺寸直接影响到塔体积，进而影响到设备成本和能量消耗。
因此，我们需要选用最小的填料尺寸，以减小设备尺寸和成本。
2. 考虑气液流量比填料塔中的气液流量比会直接影响反应效率和传质速率。
化工原理下册第三章-填料塔-本科
二、填料的性能及其评价
(2)空隙率 单位体积填料层的空隙体积称为空隙率，以 表示，其单位为 m3/m3，或以%表示。 分析
～ 流动阻力 ～ 塔压降 ～ 生产能力 ～ 流动阻力 ～ 传质效率
26
二、填料的性能及其评价
(3)填料因子 填料的比表面积与空隙率三次方的比值称为填 料因子，以 表示，其单位为1/m。
60
二、填料塔工艺尺寸的计算
2.填料层高度的计算 (1)传质单元高度法
Z H OG NOG
(2)等板高度法
Z NT HETP
注意问题： ①填料层的分段； ②设计填料层高度 Z 1.3 ~ 1.5 Z。
61
三、填料层压降的计算
1.散装填料压降的计算
计算方法：由埃克特通用关联图计算。 2.规整填料压降的计算 计算方法： ①由压降关联式计算； ②由实验曲线计算。
2.填料规格的选择 (1)散装填料规格的选择 散装填料常用的规格（公称直径）有 DN16 DN25 DN38 DN50 DN76 填料规格
～ 传质效率 ～ 填料层压降
填料 公称 直径
54
选择原则：D/d ≥ 8
塔 径
一、填料的选择
(2)规整填料规格的选择 规整填料常用的规格（比表面积）有 125 150 250 350 500 700 同种类型的规整填料，其比表面积越大，传 质效率越高，但阻力增加，通量减少，填料费用 也明显增加。故选用时，应从分离要求、通量要 求、场地条件、物料性质以及设备投资、操作费 用等方面综合考虑。
经验值
39
第3章 蒸馏和吸收塔设备
3.2 填料塔 3.2.4 填料塔的内件
40
一、填料支承装置
填料塔
泛点 载点
应予指出，在同样的气液负荷下，不同填料 的△P/Z～u关系曲线有所差异，但其基本形 状相近。对于某些填料，载点与泛点并不明 显，故上述三个区域间无截然的界限。
3. 液泛 在泛点气速下，持液量的增多使液相由分散 相变为连续相，而气相则由连续相变为分散 相，此时气体呈气泡形式通过液层，气流出 现脉动，液体被大量带出塔顶，塔的操作极 不稳定，甚至会被破坏，此种情况称为淹塔 或液泛。影响液泛的因素很多，如填料的特 性、流体的物性及操作的液气比等。
（4）堆积密度ρ p ：单位体积填料的质量， 以表示，kg/m3。在机械强度允许的条件下， 填料壁要尽量薄以减小堆积密度，这样既增 大了空隙率又降低成本。
（5）个数n：单位体积填料层具有的填料个数。根 据计算出的塔径与填料层高度，再根据所选填料的 n值，即可确定塔内需要的填料数量。一般要求塔 径与填料尺寸之比D/d<8（此比值在8～15之间为 宜），以便气、液分布均匀。若D/d>8 ，在近塔壁 处填料层空隙率比填料层中心部位的空隙率明显偏 高，会影响气液的均匀分布。若D/d值过大，即填 料尺寸偏小，气流阻力增大。
⑦球型：球体为空心，气体和液体从其内 部经过。由于球体结构的对称性，填料装 填密度均匀，不易产生空穴和架桥，故气 液分散性能好。 常采用塑料材质。一般用于特定场合，工 程上应用较少。
⑧格栅填料：以条状单 元体经一定规则组合而 成，其结构随条状单元 体的形式和组合规则而 变，具有多种结构形式。 特点是比表面积较低， 主要用于低压降、大负 荷、防堵的场合。
与同样尺寸的拉西环相比，鲍尔环的气液通 量可提高50%，而压降仅为其一半，分离效 果也得到提高。其改进为阶梯形鲍尔环，圆 筒部分的一端制成喇叭口形状。这样填料间 呈现点接触，床层均匀且空隙率大，与鲍尔 环相比气体阻力减少25%，生产能力提高 10%。
填料塔的主要结构部件及作用
填料塔的主要结构部件及作用填料塔，这名字听起来是不是很专业？其实它在工业中可有着大大的用处。
想象一下，这就像是在厨房里用的一个神奇的过滤器，只不过它的“过滤”是为了分离液体和气体，让它们可以更好地混合和反应。
今天，我们就来聊聊填料塔的主要结构部件以及它们各自的“角色”，让你了解这些小家伙是怎么在幕后默默奉献的。
1. 塔体首先要说的，就是塔体。
这个大家伙可不是随便哪个小器皿可以替代的。
它就像是填料塔的“房子”，把所有的工作空间都包裹起来，确保里面的气体和液体能够尽情“跳舞”。
塔体一般都是用不锈钢或者其他耐腐蚀的材料做的，这样一来，不怕那些“腐蚀性”的家伙们来捣乱。
你说它重要不重要？简直是关键中的关键，没了塔体，其他部件也就成了无源之水。
1.1 塔顶和塔底再来说说塔顶和塔底。
塔顶就像是一个“通风口”，它负责把气体从塔的顶部排出去，而塔底则是一个“接收器”，把液体从塔底引导出去。
这两个部件就像是上下的好伙伴，一起配合，把气体和液体的流动搞得有条不紊，真是好得不能再好。
1.2 填料层然后是填料层。
这个部件就像是塔里的“舞池”，填料可以让气体和液体充分接触，增加它们的接触面积，从而提高分离效率。
常见的填料有环状填料、波纹填料等等，形状各异，功能各样，简直是让人眼花缭乱。
它们的“舞姿”可谓是千变万化，适应不同的场合，真是各有千秋。
2. 进料和出料系统接下来，我们得聊聊进料和出料系统。
这两个系统就像是填料塔的“进场和退场”通道。
进料系统负责把液体送入塔内，而出料系统则把分离后的液体和气体送出去。
想象一下，如果进料系统堵了，那整个塔就像是个瘫痪的巨人，动不了；而出料系统出问题，结果就可能是“暴雨倾盆”，把整个工厂都搞得乱七八糟。
2.1 控制阀控制阀在这个过程中可是个“掌舵人”。
它控制着流体的流量，确保一切都在“掌控之中”。
想象一下，如果没有控制阀，液体随便往里冲，气体也随便往外跑，那填料塔就变成了一场“水灾”了。
化工设备之填料塔
化工设备之填料塔引言填料塔是化工生产中常用的一种设备，用于进行气体或液体的传质与传热操作。
填料塔通过将流体引导经过填料层，增大接触面积，从而提高传质传热效率。
本文将从填料塔的定义、结构、工作原理、应用领域等方面进行详细介绍。
一、填料塔的定义填料塔（Packed tower）是一种用于气体液体传质、传热的设备。
其结构包括塔体、填料层、进出口管道、槽外冷凝器等部分。
填料塔的塔体一般由塔筒、进出料口、塔底及塔顶等组成。
二、填料塔的结构填料塔的结构主要包括以下几个部分：1. 塔筒塔筒是填料塔的主体部分，一般由圆柱形或方形的金属材料制成。
塔筒的内部通常经过抛丸除锈、防腐处理等工艺，以提高其耐腐蚀性能。
2. 填料层填料层是填料塔的核心部分，其作用是增大流体接触面积。
常见的填料材料包括金属、陶瓷、塑料等，其形状有条形、环形、片状等多种。
3. 进出口管道填料塔的进出口管道用于引导流体进入和流出塔体。
进口管道通常设置在塔底，而出口管道则设置在塔顶。
4. 槽外冷凝器槽外冷凝器是填料塔中常用的辅助设备，用于将气体冷凝成液体。
冷凝后的液体可以回流到塔底，进一步提高传质效率。
三、填料塔的工作原理填料塔的工作原理是通过在塔内设置填料层，使流体在填料层上形成薄膜状，增加液体和气体之间的接触面积，从而促进传质和传热的发生。
具体的工作原理如下：1.液体从塔顶通过喷淋器均匀地引入填料层，流经填料层后形成薄膜状。
2.气体从塔底通过进口管道引入塔内，顺着填料层向上流动。
3.在填料层的作用下，液体和气体之间进行传质传热，液体中的溶质逐渐均匀地分布到气体中。
4.溶质逐渐从气体中传到液体中，达到传质的目的。
5.冷凝的气体在填料层中与液体接触，被冷凝器冷凝成液体后回流到塔底。
6.反复循环以上步骤，直到达到预定的传质、传热效果。
四、填料塔的应用领域填料塔广泛应用于化工、石油、冶金、环保等行业，其主要应用领域包括：1.吸附分离：填料塔在吸附分离过程中起到重要作用，可用于气体分离、液体分离等。
填料塔的概念
填料塔的概念
答案：
所谓填料塔，指塔的内件是一定高度的填料。
液体自塔顶沿填料表面向下流动，气体自塔底向上流动，与液体进行逆流传质。
两相的组分浓度沿塔高呈连续变化。
填料塔的主要部件包括塔体、塔体支座、除沫器、接管、人孔和手孔，以及塔内件。
塔体是塔设备的外壳。
常见的塔体由等直径、等壁厚的圆筒及作为顶盖和底盖的椭圆形封头组成。
随着化工装置的大型化，为了节约材料，有用不等直径、不等壁厚的塔体。
塔体支座是塔体安放到基础上的连接部分，一般采用裙座。
其高度按照工艺条件的附属设备(如再沸器、泵)及管道布置决定。
它承受各种情况下的全塔重量，以及风力、地震等载荷，为此它应具有足够的强度及刚度。
扩展：
填料塔是一种塔设备，其特点是在塔内填充一定高度的填料，以增加两种流体间的接触表面。
填料塔广泛应用于气体吸收、蒸馏、萃取等操作，在正常操作状态下，气相通常为连续相，液相为分散相。
以气体吸收为例，液体通过塔上部的分布器进入，沿填料表面下降，而气体则从塔底送入，通过填料层的空隙逆流而上，与液体在填料表面密切接触，进行传质过程，从而使废气中的有害组分被吸收去除。
填料塔的结构相对简单，检修方便，且适用于流体阻力较小、气体处理量大而液体量小的过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（5）金属鞍环填料 有环形与鞍形的结构特点，生产能力大、压降低、液体 分布性能好、传质速率高及操作弹性大，在减压蒸馏中其优
势更为显著。
金属矩鞍环
2018/11/23
（6）网体填料
与实体填料对应的另一
类填料为网体填料。有多种 形式，如金属丝网制成的网 环和鞍型网等。
优点：网丝细密，空隙很高，比表面积很大。由于毛细管 作用，填料表面润湿性能很好。故网体填料气体阻力小，传质 速率高。
（1）格栅填料 格栅填料是以条状单元体经一定规则组合而成的，具有 多种结构形式。目前应用较为普遍的有格里奇格栅填料、网 孔格栅填料、蜂窝格栅填料等。格栅填料的比表面积较低， 主要用于要求压降小、负荷大及防堵等场合。
木格栅
格里奇格栅
2018/11/23
（2）波纹填料 规整填料一般由波纹状的金属丝网或多孔板（分金属孔 板波纹填料和金属压延孔板波纹填料）重叠而成。
触。
生产能力比鲍尔环提高约 10%，压降则可降低25%，且由于
填料间呈多点接触，床层均匀，
较好地避免了沟流现象。 有塑料和金属材质。
2018/11/23
（4）弧鞍和矩鞍形填料 优点：液体在其 表面流动均匀、表面 利用率高、流动阻力 小。 缺点：面接触， 易套叠。 矩鞍填料两端为矩 形，且填料两面大小不 等。克服了弧鞍填料相 互重叠的缺点。
，整齐堆砌的填料。根据其几何结构可分为格栅填料、波
纹填料、脉冲填料等。 优点：空隙大，ቤተ መጻሕፍቲ ባይዱ 产能力大，压降小,流
道规则，只要液体初始
分布均匀，则在全塔中 分布也均匀，因此规整填料几乎无放大效应，通常具有很
高的传质效率。
缺点：造价较高，易堵塞难清洗，因此工业上一般用 于较难分离或分离要求很高的情况。
2018/11/23
2018/11/23
9种填料综合性能评价
填料名称
丝网波纹填料
评估值
0.86
语言值
很好
排序
1
孔板波纹填料 金属intalox
金属鞍形环
0.61 0.59
0.57
相当好 相当好
相当好
2 3
4
金属阶梯环
金属鲍尔环 瓷intalox 瓷鞍形环 瓷拉西环
0.53
0.51 0.41 0.38 0.36
一般好
一般好 较好 略好 略好
8.7.1填料塔
填料 液体分布装置 气体分布装置 在填料塔中，气液两
溶剂
相连续接触，两相的组成
沿塔高连续变化，在正常 操作下，气相为连续相， 液相为分散相。
填料塔
2018/11/23
气体
2018/11/23
2018/11/23
一、填料类型
乱堆填料 如：拉西环、鲍尔环、鞍形、θ网环 按装填 （散装） 方式分 整砌填料 如：波纹板、波纹网 （规整）
加一结构，以增大填料的比表面积。
2018/11/23
（2）鲍尔环 在拉西环基础上
改进的，环壁开窗， 切开的舌页内弯，在 中心搭桥 。 大大提高了环内空间及环内表面的利用率，气流阻力 小，液体分布均匀。与拉西环相比，鲍尔环的气体通量可 增加50%以上，传质效率提高30%左右。
2018/11/23
（3）阶梯环 在鲍尔环基础上改进的，高 度为直径的1/2，有阶梯，为点接
2018/11/23
金属孔板波纹填料：波纹板片上冲压有许多Φ5mm左右
的小孔，可起到粗分配板片上的液体、加强横向混合的作用
。波纹板片上轧成细小沟纹，可起到细分配板片上的液体、 增强表面润湿性能的作用。此填料强度高，耐腐蚀性强，特 别适用于大直径塔及气液负荷较大的场合。
2018/11/23
金属压延孔板波纹填料：它与金属孔板波纹填料的主
2018/11/23
（3）填料因子Φ
3 表示填料的流体力学性能， at ε
以φ表示，单位是1/m。
3 干填料因子：填料未被润湿时的 at ε ；反映填料
的几何特性。
3 湿填料因子：填料被液体润湿后的 at ε ；反映填料
的流体力学特性。
Ф值越小，流动阻力越小。填料塔计算采用润湿条件
下的湿填料因子。 2、填料的性能评价——模糊评价（见下页表）
缺点：造价很高，多用于实验室中难分离物系的分离 。
2018/11/23
（7）球形填料
悬浮球填料
由聚丙烯材料注塑成形，微生物挂 膜快、生物膜易脱落，抗酸碱、耐老化 、不受水流影响，使用寿命长，产品耐 生物降解，剩余污泥极少，安装方便。
2018/11/23
多面空心球 聚丙烯材质注射成形
2、规整填料
规整填料是按一定的几何构形排列
鞍形填料 实体填料 环形填料 按基材分 网体填料 板形 如弧鞍、矩鞍 如拉西环、鲍尔环 如栅板、波纹板
如鞍形网、θ网、波纹网
2018/11/23
1、散装填料 （1）拉西环 1914年由拉西发明，为高径比相
等的空心圆环。
拉西环填料的气液分布较差，传 质效率低，阻力大，通量小，目前工 业上已较少应用。 在拉西环基础上衍生了θ环、十 字环等，其基本改进是在拉西环内增
2018/11/23
在缩颈段，气速最高，湍动剧烈，从而强化传质。在 扩大段，气速减到最小，实现两相的分离。流道收缩、扩 大的交替重复，实现了“脉冲”传质过程。 特点：处理量大，压降小，是真空精馏的理想填料。因 其优良的液体分布性能使放大效应减少，故特别适用于大塔
径的场合。
2018/11/23
二、填料的性能评价
要区别在于板片表面不是冲压孔，而是刺孔，用辗轧方式
在板片上辗出很密的孔径为0.4～0.5mm小刺孔。其分离能 力类似于网波纹填料，但抗堵能力比网波纹填料强，并且 价格便宜，应用较为广泛。 （3）脉冲填料：
由带缩颈的中空棱柱形个体，按一定方式拼装而成。
脉冲填料组装后，会形成带缩颈的多孔棱形通道，其纵面 流道交替收缩和扩大，气液两相通过时产生强烈的湍动。
5
6 7 8 9
2018/11/23
三、填料的选择
填料的选择包括确定填料的种类、规格及材质等。所 选填料既要满足生产工艺的要求，又要使设备投资和操作 费用最低。 1. 填料种类的选择：填料种类的选择要考虑分离工艺 的要求，通常考虑以下几个方面： (1)传质效率要高 一般而言，规整填料的传质效率高 于散装填料； (2)通量要大 在保证具有较高传质效率的前提下，应 选择具有较高泛点气速或气相动能因子的填料； (3)填料层的压降要低 (4)填料抗污堵性能强，拆装、检修方便。
1、填料的几何特性 （1）填料的比表面积a t 单位体积填料层的填料表面积，以 a表示 ；单位： t
m2/m3。同一种填料，尺寸愈小，比表面积愈大,所提供的
气液传质面积越大。 （2）空隙率 单位体积填料层的空隙体积，以ε表示；单位为m3/m3， 或者以百分数表示。填料层的空隙率越大，气液通过能力 越大，气体流动阻力越小。
