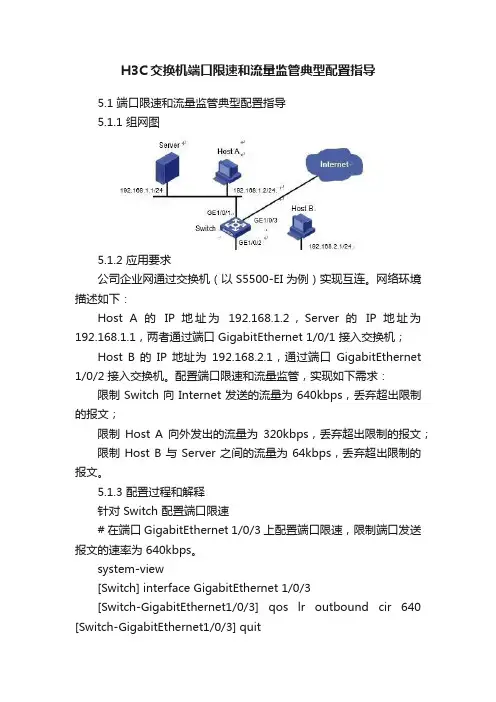

H3C交换机端口限速和流量监管典型配置指导

H3C交换机端口限速和流量监管典型配置指导5.1 端口限速和流量监管典型配置指导5.1.1 组网图5.1.2 应用要求公司企业网通过交换机（以 S5500-EI 为例）实现互连。

网络环境描述如下：Host A 的IP 地址为192.168.1.2，Server 的IP 地址为192.168.1.1，两者通过端口 GigabitEthernet 1/0/1 接入交换机；Host B 的IP 地址为192.168.2.1，通过端口GigabitEthernet 1/0/2 接入交换机。

配置端口限速和流量监管，实现如下需求：限制 Switch 向 Internet 发送的流量为 640kbps，丢弃超出限制的报文；限制Host A 向外发出的流量为320kbps，丢弃超出限制的报文；限制 Host B 与 Server 之间的流量为 64kbps，丢弃超出限制的报文。

5.1.3 配置过程和解释针对 Switch 配置端口限速# 在端口 GigabitEthernet 1/0/3 上配置端口限速，限制端口发送报文的速率为 640kbps。

system-view[Switch] interface GigabitEthernet 1/0/3[Switch-GigabitEthernet1/0/3] qos lr outbound cir 640 [Switch-GigabitEthernet1/0/3] quit针对 Host A 配置流量监管# 定义基本 ACL 2000，对源 IP 地址为 192.168.1.2 的报文进行分类。

[Switch] acl number 2000[Switch-acl-basic-2000] rule permit source 192.168.1.2 0 [Switch-acl-basic-2000] quit# 定义类 classifier_hostA，匹配基本 ACL 2000。

h3c路由器怎么限速

h3c路由器怎么限速
h3c路由器限速的方法：
在浏览器中输入路由器的ip地址，登录到路由器中。

路由器的出厂ip地址为192.168.1.1。

用户名密码均为admin。

依次点击“qos设置”-“流量管理”-“ip流量限制”
首先勾选“启用ip流量限制”
之后在设置一下你外网的带宽值;
如10mbps;
最后点击“应用”。

在点击下方的新增;
在ip起始地址和结束地址，输入你要限制的区间;
如192.168.100.1-192.168.100.199;
限速方向要选择“双向限速”这样才能同时控制上传和下载的速度;
如果我想限制不到1mbps的外网带宽，看后边的单位为kbps 这个是速率;
1mbps=1024kbps 这个是外网带宽速率，如果换上成电脑上实际显示的速度的话是1024/8=128kb注意单位的不同，输入的值也不同。

这个128是理论值，实际也就100kb
正常外网带宽为1m的话，那么实际的下载速度为100kb。

换
算成kbps的就是100*8=800kbps
最后点击确定，之后会看到页面上你添加的qos条目，这样你的限速策略就生效了。

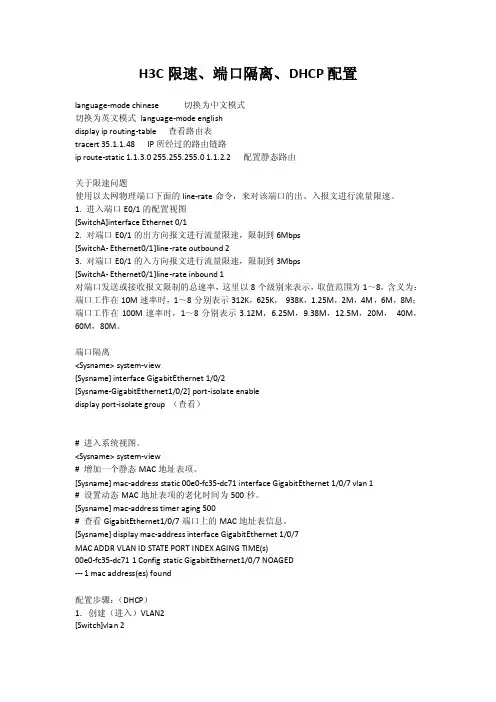

H3C限速、端口隔离、DHCP配置

H3C限速、端口隔离、DHCP配置language-mode chinese 切换为中文模式切换为英文模式language-mode englishdisplay ip routing-table 查看路由表tracert 35.1.1.48 IP所经过的路由链路ip route-static 1.1.3.0 255.255.255.0 1.1.2.2 配置静态路由关于限速问题使用以太网物理端口下面的line-rate命令，来对该端口的出、入报文进行流量限速。

1. 进入端口E0/1的配置视图[SwitchA]interface Ethernet 0/12. 对端口E0/1的出方向报文进行流量限速，限制到6Mbps[SwitchA- Ethernet0/1]line-rate outbound 23. 对端口E0/1的入方向报文进行流量限速，限制到3Mbps[SwitchA- Ethernet0/1]line-rate inbound 1对端口发送或接收报文限制的总速率，这里以8个级别来表示，取值范围为1～8，含义为：端口工作在10M速率时，1～8分别表示312K，625K，938K，1.25M，2M，4M，6M，8M；端口工作在100M速率时，1～8分别表示3.12M，6.25M，9.38M，12.5M，20M，40M，60M，80M。

端口隔离<Sysname> system-view[Sysname] interface GigabitEthernet 1/0/2[Sysname-GigabitEthernet1/0/2] port-isolate enabledisplay port-isolate group （查看）# 进入系统视图。

<Sysname> system-view# 增加一个静态MAC地址表项。

[Sysname] mac-address static 00e0-fc35-dc71 interface GigabitEthernet 1/0/7 vlan 1# 设置动态MAC地址表项的老化时间为500秒。

h3c设备限速方法总结

h3c设备限速方法总结(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--总结下载限速5种配置方法F系列防火墙限制下载速度的方法有很多，以下是我自己总结的最简单易行的5种方法，能解决99％的限速要求。

:D1. 下载限速对网段限速例如：对内网/24网段下载限速2Mbps，每个IP下载速度不限制(但最大速度<2Mbps)。

在全局模式下：[F1000-C]qos carl 1 destination-ip-address subnet 24“”是网关地址进入防火墙连接内网的接口：[F1000-C]int g 0/1[F1000-C-GigabitEthernet0/1]qos car outbound carl 1 cir 2000000 cbs 2000000 ebs 0 green pass red discard对网段内所有IP限速例如：对内网/24网段中每个IP下载限速200Kbps，整个网段的下载速度不限制。

在全局模式下：[F1000-C]qos carl 2 destination-ip-address subnet 24 per-address“”是网关地址进入防火墙连接内网的接口：[F1000-C]int g 0/1[F1000-C-GigabitEthernet0/1]qos car outbound carl 2 cir 200000 cbs 200000 ebs 0 green pass即对网段限速，又对IP限速例如：内网/24网段下载限速2Mbps，每个IP下载限速200kbps。

在全局模式下：[F1000-C]qos carl 1 destination-ip-address subnet 24[F1000-C]qos carl 2 destination-ip-address subnet 24 per-address“”是网关地址进入防火墙连接外网的接口：[F1000-C]int g 1/0[F1000-C-GigabitEthernet1/0]qos car inbound carl 1 cir 2000000 cbs 2000000 ebs 0 green pass进入防火墙连接内网的接口：[F1000-C]int g 0/1[F1000-C-GigabitEthernet0/1]qos car outbound carl 2 cir 200000 cbs 200000 ebs 0 green pass对某一个连续的IP地址范围限速例如：对内网IP地址～进行下载限速。

h3c交换机端口限速

F 系列防火墙限制下载速度的方法有很多，以下是我自己总结的最简单易行的5 种方法，能解决99％的限速要求。

:D1. 下载限速1.1 对网段限速例如：对内网192.168.10.0/24网段下载限速2Mbps，每个IP下载速度不限制（但最大速度<2Mbps）。

在全局模式下：[F1000-C]qos carl 1 destination-ip-address subnet 192.168.10.1 24 “192.168.10.1是”网关地址进入防火墙连接内网的接口：[F1000-C]int g 0/1[F1000-C-GigabitEthernet0/1]qos car outbound carl 1 cir 2000000 cbs2000000 ebs 0 green pass red discard1.2 对网段内所有IP 限速例如：对内网192.168.10.0/24 网段中每个IP 下载限速200Kbps ，整个网段的下载速度不限制。

在全局模式下：[F1000-C]qos carl 2 destination-ip-address subnet 192.168.10.1 24 per-address “192.168.10.1是”网关地址进入防火墙连接内网的接口：[F1000-C]int g 0/1[F1000-C-GigabitEthernet0/1]qos car outbound carl 2 cir 200000 cbs 200000 ebs 0 green pass 1.3 即对网段限速，又对IP 限速例如：内网192.168.10.0/24网段下载限速2Mbps ,每个IP下载限速200kbps 在全局模式下：[F1000-C]qos carl 1 destination-ip-address subnet 192.168.10.1 24[F1000-C]qos carl 2 destination-ip-address subnet 192.168.10.1 24 per-address “192.168.10.1是”网关地址进入防火墙连接外网的接口：[F1000-C]int g 1/0[F1000-C-GigabitEthernet1/0]qos car inbound carl 1 cir 2000000 cbs 2000000 ebs 0 green pass进入防火墙连接内网的接口：[F1000-C]int g 0/1[F1000-C-GigabitEthernet0/1]qos car outbound carl 2 cir 200000 cbs 200000 ebs 0 green pass 1.4 对某一个连续的IP 地址范围限速例如：对内网IP地址192.168.10.10〜192.168.10.100进行下载限速。

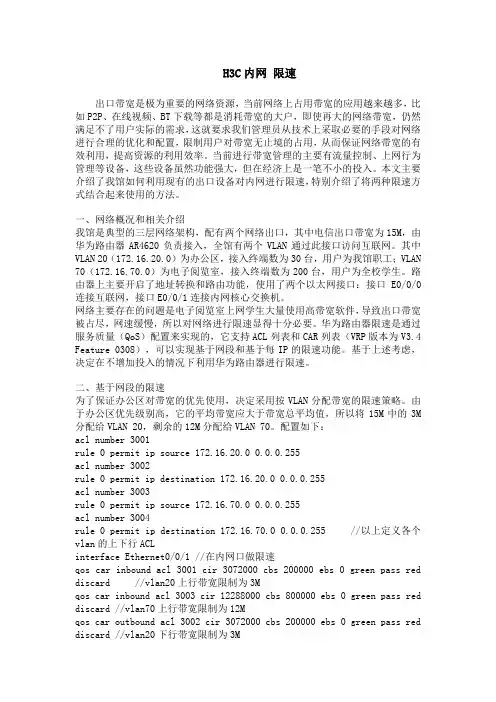

H3C内网限速

H3C内网限速出口带宽是极为重要的网络资源，当前网络上占用带宽的应用越来越多，比如P2P、在线视频、BT下载等都是消耗带宽的大户，即使再大的网络带宽，仍然满足不了用户实际的需求，这就要求我们管理员从技术上采取必要的手段对网络进行合理的优化和配置，限制用户对带宽无止境的占用，从而保证网络带宽的有效利用，提高资源的利用效率。

当前进行带宽管理的主要有流量控制、上网行为管理等设备，这些设备虽然功能强大，但在经济上是一笔不小的投入。

本文主要介绍了我馆如何利用现有的出口设备对内网进行限速，特别介绍了将两种限速方式结合起来使用的方法。

一、网络概况和相关介绍我馆是典型的三层网络架构，配有两个网络出口，其中电信出口带宽为15M，由华为路由器AR4620负责接入，全馆有两个VLAN通过此接口访问互联网。

其中VLAN 20（172.16.20.0）为办公区，接入终端数为30台，用户为我馆职工；VLAN 70（172.16.70.0）为电子阅览室，接入终端数为200台，用户为全校学生。

路由器上主要开启了地址转换和路由功能，使用了两个以太网接口：接口E0/0/0连接互联网，接口E0/0/1连接内网核心交换机。

网络主要存在的问题是电子阅览室上网学生大量使用高带宽软件，导致出口带宽被占尽，网速缓慢，所以对网络进行限速显得十分必要。

华为路由器限速是通过服务质量（QoS）配置来实现的，它支持ACL列表和CAR列表（VRP版本为V3.4 Feature 0308），可以实现基于网段和基于每IP的限速功能。

基于上述考虑，决定在不增加投入的情况下利用华为路由器进行限速。

二、基于网段的限速为了保证办公区对带宽的优先使用，决定采用按VLAN分配带宽的限速策略。

由于办公区优先级别高，它的平均带宽应大于带宽总平均值，所以将15M中的3M 分配给VLAN 20，剩余的12M分配给VLAN 70。

配置如下：acl number 3001rule 0 permit ip source 172.16.20.0 0.0.0.255acl number 3002rule 0 permit ip destination 172.16.20.0 0.0.0.255acl number 3003rule 0 permit ip source 172.16.70.0 0.0.0.255acl number 3004rule 0 permit ip destination 172.16.70.0 0.0.0.255 //以上定义各个vlan 的上下行ACLinterface Ethernet0/0/1 //在内网口做限速qos car inbound acl 3001 cir 3072000 cbs 200000 ebs 0 green pass red discard //vlan20上行带宽限制为3Mqos car inbound acl 3003 cir 12288000 cbs 800000 ebs 0 green pass red discard //vlan70上行带宽限制为12Mqos car outbound acl 3002 cir 3072000 cbs 200000 ebs 0 green pass red discard //vlan20下行带宽限制为3Mdiscard //vlan70下行带宽限制为12M经过以上限速，两个VLAN各自使用自己分得的那部分带宽，不能占用对方的带宽，办公区日常的网络需求得到了很好的满足。

H3C 华为交换机限速

H3C 华为交换机限速H3C华为交换机限速有以下方法：line-rate(lr)speedtraffic-limitqos carH3C华为交换机端口限速二层较为准确（如：lr,speed),三层不准确（如：traffic-linit,qos car)lr :E050：(可信度100%)[Quidway-Ethernet0/1]line-rate ?INTEGER<1-100> Target rate(MbpsS5500：(可信度100%)[S5500-GigabitEthernet1/0/1]qos lr outbound cir ?INTEGER<64-1000000> Committed Information Rate(kbps), it must be a multiple of 64speed : (可信度100%)[S5500-GigabitEthernet1/0/1]speed ?10 Specify speed of current port 10Mb/s100 Specify speed of current port 100Mb/s1000 Specify speed of current port 1000Mb/sauto Enable port's speed negotiation automaticallytraffic-limit : (可信度50%,当设定50M时，带宽为7M左右；当设定10M 时，带宽为1M左右)[Quidway E050-Ethernet0/1]traffic-limit inbound ip-group 2000 ?INTEGER<1-100> Target rate(Mbps)link-group Apply the link-based aclrule Specify the ID of acl ruleqos car :(s5500)(可信度50%,当设定9.6M时，带宽为5M左右)acl number 2000rule 0 permit source 10.0.0.0 0.0.0.255traffic classifier liukong operator andif-match acl 2000traffic behavior liukongcar cir 9600 cbs 200000 ebs 4000 green pass red discard yellow passqos policy liukongclassifier liukong behavior liukonginterface GigabitEthernet1/0/1qos apply policy liukong inbound补充说明：交换机端口限速2000_EI系列以上的交换机都可以限速!限速不同的交换机限速的方式不一样!2000_EI直接在端口视图下面输入LINE-RATE (4 )参数可选!端口限速配置1功能需求及组网说明端口限速配置『配置环境参数』1. PC1和PC2的IP地址分别为10.10.1.1/24、10.10.1.2/24『组网需求』1. 在SwitchA上配置端口限速，将PC1的下载速率限制在3Mbps，同时将PC1的上传速率限制在1Mbps2数据配置步骤『S2000EI系列交换机端口限速配置流程』使用以太网物理端口下面的line-rate命令，来对该端口的出、入报文进行流量限速。

5种配置H3C防火墙限速方法

5种配置H‎3C防火墙‎限速方法1 对网段限速‎例如：对内网10‎.10.10.0/24网段下‎载限速2M‎b ps，每个IP下‎载速度不限‎制(但最大速度‎<2Mbps‎)。

在全局模式‎下：[F1000‎-C]qos carl 1 desti‎n atio‎n-ip-addre‎s s subne‎t 10.10.10.1 24“10.10.10.1”是网关地址‎进入防火墙‎连接内网的‎接口：[F1000‎-C]int g 0/1[F1000‎-C-Gigab‎i tEth‎e rnet‎0/1]qos car outbo‎u nd carl 1 cir 20000‎00 cbs 20000‎00 ebs 0 green‎pass red disca‎r d2 对网段内所‎有IP限速‎例如：对内网10‎.10.10.0/24网段中‎每个IP下‎载限速20‎0Kbps‎，整个网段的‎下载速度不‎限制。

在全局模式‎下：[F1000‎-C]qos carl 2 desti‎n atio‎n-ip-addre‎s s subne‎t 10.10.10.1 24 per-addre‎s s “10.10.10.1”是网关地址‎进入防火墙‎连接内网的‎接口：[F1000‎-C]int g 0/1[F1000‎-C-Gigab‎i tEth‎e rnet‎0/1]qos car outbo‎u nd carl 2 cir 20000‎0 cbs 20000‎0 ebs 0 green‎pass3 即对网段限‎速，又对IP限‎速例如：内网10.10.10.0/24网段下‎载限速2M‎b ps，每个IP下‎载限速20‎0kbps‎。

在全局模式‎下：[F1000‎-C]qos carl 1 desti‎n atio‎n-ip-addre‎s s subne‎t 10.10.10.1 24[F1000‎-C]qos carl 2 desti‎n atio‎n-ip-addre‎s s subne‎t 10.10.10.1 24 per-addre‎s s “10.10.10.1”是网关地址‎进入防火墙‎连接外网的‎接口：[F1000‎-C]int g 1/0[F1000‎-C-Gigab‎i tEth‎e rnet‎1/0]qos car inbou‎n d carl 1 cir 20000‎00 cbs 20000‎00 ebs 0 green‎pass进入防火墙‎连接内网的‎接口：[F1000‎-C]int g 0/1[F1000‎-C-Gigab‎i tEth‎e rnet‎0/1]qos car outbo‎u nd carl 2 cir 20000‎0 cbs 20000‎0 ebs 0 green‎pass4 对某一个连‎续的IP地‎址范围限速‎例如：对内网IP‎地址10.10.10.10～10.10.10.20进行下‎载限速。

H3C交换机端口限速配置

H3C交换机端口限速配置H3C交换机端口限速配置组网需求：在Switch上配置端口限速，将PC1的下载速率限制在3Mbps，同时将PC1的上传速率限制在1Mbps。

配置步骤：一、S2000EI系列交换机端口限速配置流程1．进入端口E0/1的配置视图[SwitchA]interface Ethernet 0/12．对端口E0/1的出方向报文进行流量限速，限制到3Mbps[SwitchA- Ethernet0/1]line-rate outbound 303．对端口E0/1的入方向报文进行流量限速，限制到1Mbps[SwitchA- Ethernet0/1]line-rate inbound 164．补充说明报文速率限制级别取值为1～127。

如果速率限制级别取值在1～28范围内，则速率限制的粒度为64Kbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为N*64K；如果速率限制级别取值在29～127范围内，则速率限制的粒度为1Mbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为(N-27)*1Mbps；此系列交换机的具体型号包括：S2008-EI、S2016-EI和S2403H-EI。

二、S2000-SI和S3000-SI系列交换机端口限速配置流程1．进入端口E0/1的配置视图[SwitchA]interface Ethernet 0/12．对端口E0/1的出方向报文进行流量限速，限制到6Mbps[SwitchA- Ethernet0/1]line-rate outbound 23．对端口E0/1的入方向报文进行流量限速，限制到3Mbps[SwitchA- Ethernet0/1]line-rate inbound 14．补充说明对端口发送或接收报文限制的总速率，这里以8个级别来表示，取值范围为1～8，含义为：端口工作在10M速率时，1～8分别表示312K，625K，938K，1.25M，2M，4M，6M，8M；端口工作在100M速率时，1～8分别表示3.12M，6.25M，9.38M，12.5M，20M，40M，60M，80M；此系列交换机的具体型号包括：S2026C/Z-SI、S3026C/G/S-SI 和E026-SI。

h3c设备限速方法总结

h3c设备限速方法总结.docH3C设备限速方法总结引言随着网络技术的快速发展，网络带宽管理成为了网络运维中的重要环节。

H3C作为知名的网络设备供应商，提供了多种限速方法以满足不同场景下的网络带宽管理需求。

本文档将对H3C设备限速的基本方法、配置步骤以及最佳实践进行详细的总结。

H3C设备限速概述限速的重要性带宽分配：合理分配带宽，确保关键业务的流畅运行。

网络优化：通过限速减少网络拥塞，提高网络性能。

服务保障：为重要用户提供带宽保障。

限速方法分类基于端口限速：对特定端口进行带宽限制。

基于VLAN限速：对特定虚拟局域网进行带宽限制。

基于用户限速：对特定用户或用户组进行带宽限制。

基于端口限速配置步骤登录到H3C设备。

进入端口配置模式。

配置端口的速率限制。

配置示例H3C system-view[H3C] interface GigabitEthernet1/0/1[H3C-GigabitEthernet1/0/1] rate-limit input 100 [H3C-GigabitEthernet1/0/1] rate-limit output 200 基于VLAN限速配置步骤登录到H3C设备。

进入VLAN配置模式。

配置VLAN的速率限制。

配置示例H3C system-view[H3C] vlan 10[H3C-vlan-10] quota 1000 1000基于用户限速配置步骤登录到H3C设备。

配置用户认证。

将用户与策略绑定。

配置带宽限制策略。

配置示例H3C system-view[H3C] local-user admin[H3C-luser-admin] service-acl 3001[H3C] radius-server user-name-format without-domain [H3C] domain default enable[H3C] domain default authentication-scheme scheme1 [H3C] domain default authorization-scheme scheme1 [H3C] firewall zone trust[H3C-zone-trust] set policy bandwidth-limit 3001 100 限速策略的优化策略评估定期评估限速策略的有效性。

H3CS5120-EI做限速的方法

H3CS5120-EI做限速的方法和大家分享一下H3C S5120-EI交换机做限速的方法。

这款交换机端口限速只支持出方向，入方向上只能基于IP做QoS限速，并且将QoS应用在接口上时也只支持入方向。

1、出方向限速<switch>system-view #进入配置模式[switch]interface GigabitEthernet 1/0/1[switch]qos lr outbound cir 512 #将端口出方向限制为512K2、入方向限速配置设备Device A：# 配置acl 2002，匹配来源于指定IP的报文流。

<DeviceA> system-view[DeviceA] acl number 2002[DeviceA-acl-basic-2002] rule permit source 1.1.1.2 0[DeviceA-acl-basic-2002] quit#创建流分类host，匹配规则为ACL 2002。

[DeviceA] traffic classifier host[DeviceA-classifier-host] if-match acl 2002[DeviceA-classifier-host] quit# 创建流行为host，动作为流量监管，cir为256kbps，由于默认对红色报文的处理方式就是丢弃，因此无需配置。

[DeviceA] traffic behavior host[DeviceA-behavior-host] car cir 256[DeviceA-behavior-host] quit# 创建QoS策略，命名为car；将流分类host和流行为host进行关联。

[DeviceA] qos policy car[DeviceA-qospolicy-car] classifier host behavior host[DeviceA-qospolicy-car] quit# 将QoS策略car应用到端口GigabitEthernet1/0/1的入方向上。

H3C端口限速配置

3 优先级映射配置 ................................................................................................................................. 3-1 3.1 优先级映射简介 ................................................................................................................................. 3-1 3.1.1 概述 ........................................................................................................................................ 3-1 3.1.2 优先级介绍.............................................................................................................................. 3-1 3.1.3 优先级映射表 .......................................................................................................................... 3-1 3.1.4 优先级信任模式 ...................................................................................................................... 3-1 3.1.5 优先级映射过程 ...................................................................................................................... 3-2 3.2 优先级映射配置任务简介 .................................................................................................................. 3-2 3.3 配置优先级映射 ................................................................................................................................. 3-3 3.3.1 配置优先级映射表................................................................................................................... 3-3 3.3.2 配置优先级信任模式 ............................................................................................................... 3-3 3.3.3 配置端口优先级 ...................................................................................................................... 3-4 3.4 优先级映射显示和维护 ...................................................................................................................... 3-4 3.5 优先级映射典型配置举例 .................................................................................................................. 3-4 3.5.1 优先级信任模式和端口优先级配置举例 .................................................................................. 3-4 3.5.2 优先级映射表和重标记配置举例 ............................................................................................. 3-5

5种配置H3C防火墙限速方法

5种配置H3C防火墙限速方法1 对网段限速例如：对内网10.10.10.0/24网段下载限速2Mbps,每个IP下载速度不限制（但最大速度<2Mbps）。

在全局模式下：[F1000-C]qos carl 1 destination-ip-addresssubnet 10.10.10.1 24“10.10.10.1是网”关地址进入防火墙连接内网的接口：[F1000-C]int g 0/1[F1000-C-GigabitEthernet0/1]qos caroutbound carl 1 cir 2000000 cbs 2000000 ebs 0 green pass red discard2对网段内所有IP 限速例如：对内网10.10.10.0/24网段中每个IP下载限速200Kbps，整个网段的下载速度不限制。

在全局模式下：[F1000-C]qos carl 2 destination-ip-addresssubnet 10.10.10.1 24 per-address“10.10.10.1是网”关地址进入防火墙连接内网的接口：[F1000-C]int g 0/1[F1000-C-GigabitEthernet0/1]qos caroutbound carl 2 cir 200000 cbs 200000 ebs 0 green pass3即对网段限速，又对IP 限速例如：内网10.10.10.0/24网段下载限速2Mbps，每个IP下载限速200kbps。

在全局模式下：[F1000-C]qos carl 1 destination-ip-addresssubnet 10.10.10.1 24 [F1000-C]qos carl 2 destination-ip-addresssubnet 10.10.10.1 24 per-address “10.10.10.1是网”关地址进入防火墙连接外网的接口：[F1000-C]int g 1/0[F1000-C-GigabitEthernet1/0]qos carinbound carl 1 cir 2000000 cbs 2000000 ebs 0 green pass进入防火墙连接内网的接口：[F1000-C]int g 0/1[F1000-C-GigabitEthernet0/1]qos caroutbound carl 2 cir 200000 cbs 200000 ebs 0 green pass4 对某一个连续的IP 地址范围限速例如：对内网IP地址10.10.10.10〜10.10.10.20进行下载限速。

H3C交换机端口限速配置

H3C交换机端口限速配置组网需求：在Switch上配置端口限速，将PC1的下载速率限制在3Mbps，同时将PC1的上传速率限制在1Mbps。

H3C华为交换机如何限制网络端口带宽

H3C华为交换机如何限制网络端口带宽
H3C华为交换机如何限制网络端口带宽
知道H3C华为交换机如何限制网络端口带宽的吗，H3C华为交换机限制网络端口带宽有什么方法呢?下面是店铺收集整理的H3C华为交换机如何限制网络端口带宽，希望对大家有帮助~~
H3C华为交换机限制网络端口带宽的方法
工具/原料
电脑一台
方法/步骤
首先，打开我们的网卡设置界面，确保我们的ip地址与交换机的管理ip地址在同一个网段
我们在浏览器的地址栏上输入交换机的管理ip，输入正确的账户密码
点击主界面右边的选项进入端口管理界面
在右边的界面我们看到有端口限速的选项我们点击进去会看到我们这个交换机下面的多有端口的带宽情况，默认情况下是不限速的我们点击其中一个我们需要限制的端口进去输入我们需要限制的带宽，我们在这里可以限制某个端口的上行和下行带宽，输入完毕后点击确定带宽限制完毕。

h3c路由器限制网速的方法步骤.doc

h3c路由器限制网速的方法步骤h3c路由器限制网速的方法在浏览器中输入路由器的ip地址，登录到路由器中。

路由器的出厂ip地址为192.168.1.1。

用户名密码均为admin。

依次点击QOS设置- 流量管理- IP流量限制首先勾选启用IP流量限制之后在设置一下你外网的带宽值;如10Mbps;最后点击应用。

在点击下方的新增;在IP起始地址和结束地址，输入你要限制的区间;如192.168.100.1-192.168.100.199;限速方向要选择双向限速这样才能同时控制上传和下载的速度;如果我想限制不到1Mbps的外网带宽，看后边的单位为Kbps这个是速率;1Mbps=1024Kbps 这个是外网带宽速率，如果换上成电脑上实际显示的速度的话是1024/8=128KB注意单位的不同，输入的值也不同。

这个128是理论值，实际也就100KB正常外网带宽为1M的话，那么实际的下载速度为100KB。

换算成Kbps的就是100*8=800Kbps最后点击确定，之后会看到页面上你添加的QOS条目，这样你的限速策略就生效了。

h3c路由器限制流量的方法第一步：我们正常登录路由器，然后找到QoS设置，在这里对网络有所控制，如下图所示。

第二步：在QoS设置里面，我们可以对网络的流量进行控制，对网络的连接数进行控制。

我们首先对流量进行控制。

如下图所示。

第三步：在流量管理里面，我们可以对不同的IP进行不同流量的控制。

这个前提是必须对每台电脑的IP进行了绑定。

否则是不起作用的。

我们点击新增，如下图所示。

第四步：在新增里面填完所有信息后，我们点击增加，这样就把刚才所输入的一个IP地址进行了流量限制。

也可以在这里输入某个范围内的IP段进行流量管理。

第五步：在增加完成后，我们的还有一步更重要的要做，就是：启用IP流量限制、每IP通道只能使用预设的带宽。

这两项一定要选择，否则刚才所增加的是没有用的。

如下图所示。

第六步：我们对流量的控制操作完成，我们还可以对网络的连接数进行控制。

H3C交换机QOS限速

企业网用户的IP为10.0.0.2/24，通过Switch连接Internet。

Switch为运营商设备。

企业网用户只租用了1Mbps的上行带宽和2Mbps的下行带宽。

图1 普通CAR配置组网图4.1.2 配置思路流量监管功能是通过QoS命令行实现。

本案例中，用户采用固定IP，因此可以通过匹配用户IP地址的方法匹配用户流量，并对其做流量监管。

4.1.4 配置步骤# 配置ACL规则匹配源IP为10.0.0.2的流量。

<H3C> system-view[H3C] acl number 3001[H3C-acl-adv-3001] rule permit ip source 10.0.0.2 0[H3C-acl-adv-3001] quit# 配置ACL规则匹配目的IP为10.0.0.2的流量。

[H3C] acl number 3002[H3C-acl-adv-3002] rule permit ip destination 10.0.0.2 0[H3C-acl-adv-3002] quit# 配置流分类，匹配ACL规则3001，即匹配源IP为10.0.0.2的流量。

[H3C] traffic classifier source_hostA[H3C-classifier-source_hostA] if-match acl 3001[H3C-classifier-source_hostA] quit# 配置流分类，匹配ACL规则3002，即匹配目的IP为10.0.0.2的流量。

[H3C] traffic classifier destination_hostA[H3C-classifier-destination_hostA] if-match acl 3002[H3C-classifier-destination_hostA] quit# 配置流行为，用于对上行流量进行流量监管，速率为1000kbps。
