人教版初三物理动态电路分析专题
人教版—初三物理动态电路分析专题(可编辑修改word版)
D．灯 L 两端的电压变大，通过变阻器的电流变小 12．如图所示电路，电源电压保持不变．闭合开关 S，缓慢移动滑动变阻器的滑 片 P，电流表 A1 的示数逐渐变小，这一过程中() A．滑片 P 是向左滑动的 B．电压表 V 的示数逐渐变小 C．电流表 A 的示数逐渐变小 D．电流表 A 与 A1 的示数差逐渐变小 D．灯 L 变亮，电压表的示数变大
D．电流表示数变小，小灯泡亮度不变
滑片 P 由中点向 b 端滑
21、某高速公路收费站对过往的超载货车实施计重收费，小明
同学结合所学的物理知识设计了如图所示的称重表原理图，对
于小明同学的设计
你认为：
A、此设计可行，称重表同电流表改装
B、此设计可行，称重表由电压表改装
C、此设计不可行，当车辆越重时电路中电流越小
14．如图所示的电路中，电源电压保持不变，闭合开关 S，将变阻器滑片 P 向左移动时() A．灯泡 L 亮度不变，电压表示数变大 B．灯泡 L 亮度变亮，电压表示数变大
精心整理
C．灯泡 L 亮度不变，电压表示数不变
D．电流表示数变大，电压表示数变大
15.如图所示，闭合开关 S，使滑动变阻器的滑片向左移动，则：（）
13．小朱在测量一电阻的阻值时，用相同的器材设计了两个电路，电路图如图
所示。
若把滑动变阻器的滑片从最左端移到最右端（电压表、电流表均未超过量程），下列说法正确的是()
A．甲图的电压表示数变化范围大 B．乙图的电压表示数变化范围大
C．甲图的电流表示数变化范围大 D．甲图和乙图的电流表示数变化范围一样大
A．灯泡 L1 变亮、L2 亮度不变 B．灯泡 L1 变亮、L2 变暗 C．灯泡 L1 亮度不变、L2 变亮 D．灯泡 L1 变暗、L2 变亮 6、如图所示是一种自动测定邮箱内油量多少的装置，R1 是滑动变阻器，它的 金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度， 就能知道邮箱内油量的多少。则() A、油量增加，R1 的电阻值增大，油量表指针偏转变小。 B、油量增加，R1 的电阻值减小，油量表指针偏转变大。 C、油量减少，R1 的电阻值增大，油量表指针偏转变大。 D、油量减少，R1 的电阻值减小，油量表指针偏转变小 7．如图所示电路，电源两端电压保持不变。闭合开关 S，当滑动变阻器的滑片 P 向右滑动时，下列判断正确的
最新人教版初中物理九年级上册专题八《动态电路》精品课件
10．(2018·腾冲县期末)如图所示，电源电压保持不变，开关S1已闭合，
若再闭合开关S2，则下列分析正确的是(
B)
A．电压表示数变大
B．电流表A1示数变大 C．电表A2示数变大 D．小灯泡的亮度不变
11．(2018·黄浦区一模)在图甲、乙所示的电路中，电源电压相等且保
持不变。只闭合开关S1，三个电流表中仍有两个示数相同。同时闭合电 路S1、S2，三个电流表中仍有两个示数相同。正确的判断是( D) A．只闭合开关S1，示数相同的是电流表A1和A3 B．同时闭合开关S1、S2，示数相同的是电流表A2和A3 C．R1的阻值最大 D．R3的阻值最小
9．光敏电阻的特点是有光照射它时阻值变小。如图所示是某小区门利
用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为滑动变阻器，A、
B间接监控装置。则(
A)
A．当有人通过通道而遮蔽光线时，A、B间电压降低
B．当有人通过通道而遮蔽光线时，通过R1的电流变大 C．当仅增大R2连入电路中的阻值时，通过R2的电流变大 D．当仅增大R2连入电路中的阻值时，可降低A、B间的电压
人教版
专题八 动态电路
电路中某元件发生变化引起电路结构变化，从而引起电阻、电流和电压 的变化，这类电路被称为动态电路。 1．引起电路变化的几种情况 (1)开关的断开和闭合； (2)滑动变阻器滑片的移动； (3)半导体材料引起电路变化。如光敏电阻、热敏电阻、压敏电阻、气 敏电阻、巨磁电阻等敏感电阻。
类型二 滑动变阻器滑片的移动引起电路的变化
2．(2017·滨州)如图所示，R1是定值电阻，R2是滑动变阻器，电源电压 保持不变，当滑动变阻器R2的滑片P向b端滑动时，以下说法正确的是
(D) A．电压表V的示数不变，电流表A1的示数变小，A2的示数变大 B．电压表V的示数变小，电流表A1的示数变大，A2的示数变小 C．电压表V的示数变大，电流表A1的示数不变，A2的示数不变 D．电压表V的示数不变，电流表A1的示数变小，A2的示数不变
欧姆定律的动态电路分析+培优训练课件 物理人教版九年级全一册
(2)油面下降时滑动变阻器接入电路中的电阻 变大 ，电路中的电
流 变小 ，油量表相应的示数 变小 (选填“变大” “不变”或 “变小”)，显示油箱内的油量。 (3)所以油量表实际上是由 电流表 改装而成的。(选填“电压表”
或“电流表”)
1
2
3
4
5
6
7
8
9 10 11
3. 如图是小亮设计的“挂钩式电子秤”的电路原理图。电源电压恒 定，R1为定值电阻，R2为滑动变阻器，滑片P与挂钩固定在一起。不挂 物体时，滑片P在R2最上端。挂上物体时，滑片P随挂钩向下移动。在电 子秤量程范围内，则( C )
1
2
3
4
5
6
7
8
9 10 11
类型二：敏感电阻类 6. 我国法律规定，驾驶员醉驾要负刑事责任。物理活动小组的同学设 计了一种酒精测试仪的电路，如图所示。图中R为定值电阻，Q为酒精 气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒
精气体浓度的增大而减小。电源两端的电压不变，闭合开关S，当气敏 元件所测酒精气体的浓度增大时，则下列判断中正确的是( B )
第10题图
1
2
3
4
5
6
7
8
9 10 11
11. 如图所示，电源两端的电压不变，闭合开关S1，再闭合开关S2(各元 件均完好)。则闭合开关S2前后，各元件变化情况描述正确的是( C )
A. 灯L1变暗 C. 电压表示数不变
B. 灯L2变亮 D. 电流表示数变小
第11题图
1
2
3
4
5
6
7
8
9 10 11

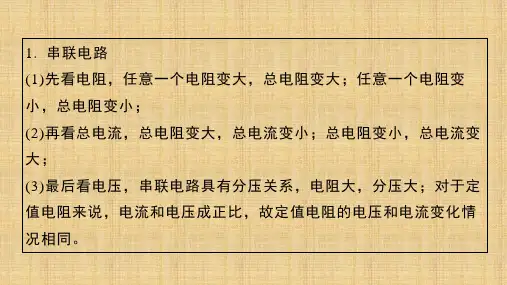

1. 串联电路 (1)先看电阻，任意一个电阻变大，总电阻变大；任意一个电阻变 小，总电阻变小； (2)再看总电流，总电阻变大，总电流变小；总电阻变小，总电流变 大； (3)最后看电压，串联电路具有分压关系，电阻大，分压大；对于定 值电阻来说，电流和电压成正比，故定值电阻的电压和电流变化情 况相同。
物理人教版九年级全册电学动态分析
预先导案
电路动态分析类型
一、滑动变阻器的滑片 P 的位置的变化引起电路 中电学物理量的变化 1 串联电路中滑动变阻器P的位置变化引起的变 化
类型二：开关的断开或闭合引起 电路中电学物理量的变化
1 串联电路中开关的断开或闭合引起的 变化
[ 例 5] 在如图 8 所示的电路中，将开关 K 闭
变大 ，电压表的 合，则电流表的示数将______ 变大 示数将 ________( 均填“变大”、“变小” 或“不变”)。 分析： 结论：
2
并联电路中滑动变阻器的滑片 P 的位置 的变化引起的变化
[例1]如图6，当滑片P向右移动时，A1表、A2表和V 表将如何变化？ 分析： 结论： A1表示数不变，A2表示数变小，V
表示数不变
[ 变式训练题 ]
如图，当滑片P向右移动时， A1表、A2表和V表将如何变化？ 分析： 结论： A1表示数变小，A2表示数变小， V表示数不变
典例分析
[例1]如图1，是典型的伏安法测电阻的实验电路图，当滑片P向左移动时， 请你判断A表和V表的变化。 分析：先确定电路，再看电阻的变化，再根据欧姆定律判断电流的变化， 最后根据欧姆定律的变形公式判断电压的变化。 讨论交流：P左移→R2↓→R↓→I↑→A表↑。 R1不变→IR1↑→U1↑→V表↑。
[ 变式训练题 ] 在如图所示的电路中，当开
串 联连 关 K 断开时，电阻 R1 与 R2 是 ________ 接的。开关K闭合时，电压表的示数将 变小 _ _ __ ___ _ ( 选填 “ 变 小 ” 、 “ 不 变” 或 “变大”)。
人教版初三物理全册动态电路分析
初中物理动态电路分析一、三个基础点：基础点1:电阻的判断电路中任何一电阻增大，都会使电路的总电阻增大，反之亦然。
这结论很容易被证明，（分串、并、混联三种情况）。
通常，动态分析的第一步都是分析电路总电阻的变化，而基础点1可使学生快速判断总电阻的变化，象图1这类电路，要知道滑片P滑动时总电阻的变化，基础点1便可立断。
女口：P 向左移动，艮变小，总电阻R总变小。
基础点2:仪表的处理分析电路时，要灵活处理仪表。
如电流表的作用是测电流，在电路中相当于一条导线；电压表的作用是测电压，连接处可视为断路。
图1对某些电路，分析电流路径困难时，可先把电路等效为无仪表的电路。
如把图2图3图2基础点3:电路的划分分析电路时，会根据需要把电路分成几个简单的串、并联部分。
弄清楚各仪表相应的测量部分，弄清楚电路的总电阻、电流、电压与各部分的电阻、电流、电压的关系。
二、两种解题方法一般来说，电路状态分析，首先是分析电路中的总电阻的变化，其次分析总电流的变化，然后在此基础上根据要求在作进一步推导。
关于进一步推导的情况，这里介绍两种方法；直接法和间接法。
中的电路等效于图3后，电路便变得简直接法：在分析电路中的某元件的某些参量的变化时，可直接用该元件的参量的变化情况推导出来，如要知图4中滑片P向上滑时伏特表的变化（电源电压图4 恒定，以下均同）。
可直接利用电灯的电阻和流过电灯的电流推导出来，过程如下：P上移，R减小，R总减小，I总增大（I总刃定/R总），U增大（U L=I总R定,即电压表示数增大）间接法：在分析电路中某元件的某些参量的变化时，可先借助其它元件的某些量的变化情况，再利用各元件的相互关系进行推导。
如图5中的滑片P向下滑动时，电压表的变化情况怎样？简单分析可知，电路中的总电阻及总电压的变化如下：P下移，R减小，R总减小，I总增大。
这时，如果用直接法，即直接利用变阻器的其它参量推导其两端的电压变化，结果是这样：图5 U2=I总R，可见，U2变化不易确定。

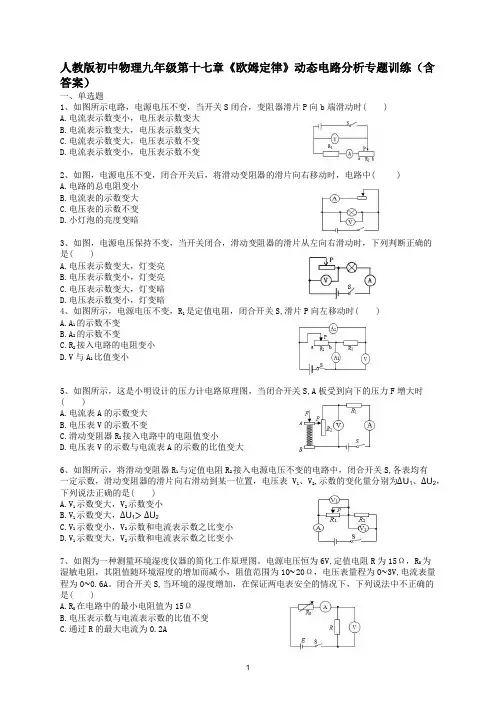

人教版初中物理九年级第十七章《欧姆定律》动态电路分析专题训练(含答案)
人教版初中物理九年级第十七章《欧姆定律》动态电路分析专题训练（含答案）一、单选题1、如图所示电路，电源电压不变，当开关S闭合，变阻器滑片P向b端滑动时( )A.电流表示数变小，电压表示数变大B.电流表示数变大，电压表示数变大C.电流表示数变大，电压表示数不变D.电流表示数变小，电压表示数不变2、如图，电源电压不变，闭合开关后，将滑动变阻器的滑片向右移动时，电路中( )A.电路的总电阻变小B.电流表的示数变大C.电压表的示数不变D.小灯泡的亮度变暗3、如图，电源电压保持不变，当开关闭合，滑动变阻器的滑片从左向右滑动时，下列判断正确的是( )A.电压表示数变大，灯变亮B.电压表示数变小，灯变亮C.电压表示数变大，灯变暗D.电压表示数变小，灯变暗4、如图所示，电源电压不变，R1是定值电阻，闭合开关S,滑片P向左移动时( )A.A1的示数不变B.A2的示数不变C.R2接入电路的电阻变小D.V与A1比值变小5、如图所示，这是小明设计的压力计电路原理图，当闭合开关S,A板受到向下的压力F增大时( )A.电流表A的示数变大B.电压表V的示数不变C.滑动变阻器R2接入电路中的电阻值变小D.电压表V的示数与电流表A的示数的比值变大6、如图所示，将滑动变阻器R1与定值电阻R2接入电源电压不变的电路中，闭合开关S,各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置，电压表V1、V2,示数的变化量分别为∆U1、∆U2，下列说法正确的是( )A.V1示数变大，V2示数变小B.V1示数变大，∆U1>∆U2C.V1示数变小，V2示数和电流表示数之比变小D.V1示数变大，V2示数和电流表示数之比变小7、如图为一种测量环境湿度仪器的简化工作原理图。
电源电压恒为6V,定值电阻R为15Ω，R0为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10~20Ω，电压表量程为0~3V,电流表量程为0~0.6A。
闭合开关S,当环境的湿度增加，在保证两电表安全的情况下，下列说法中不正确的是( )A.R0在电路中的最小电阻值为15ΩB.电压表示数与电流表示数的比值不变C.通过R的最大电流为0.2AD.电流表示数变大，R0两端的电压变大8、如图所示的电路中，电源电压不变，R为定值电阻。
人教版九年级物理专题动态电路优秀教学案例
4.鼓励学生提出改进措施，为学生提供个性化的指导和建议，促进学生的全面发展。
四、教学内容与过程
（一）导入新课
1.教师通过多媒体展示动态电路在现实生活中的应用场景，如智能家居、可编程机器人等，引发学生的兴趣。
2.提出问题：你们在生活中是否遇到过电路动态变化的情况？动态电路中电流、电压和电阻如何变化？
3.教师对作业进行批改，了解学生的学习情况，针对性地进行辅导。
4.在下一节课开始时，教师可以简要回顾上一节课的内容，检查学生作业完成情况，为接下来的学习做好铺垫。
五、案例亮点
1.生活情境的引入：本节课通过多媒体展示动态电路在现实生活中的应用场景，如智能家居、可编程机器人等，有效激发了学生的学习兴趣和探究欲望。这种生活情境的引入使得物理知识与实际生活紧密相连，有助于提高学生的学习积极性。
2.学生分享自己的总结，教师进行点评和补充。
3.强调动态电路在现实生活中的应用，激发学生学习物理的兴趣。
4.教师给出本节课的知识结构图，帮助学生巩固所学内容。
（）作业小结
1.教师布置作业：请学生结合实验和所学知识，解决一些实际的动态电路问题。
2.学生完成作业，巩固所学知识，提高解决实际问题的能力。
4.反思与评价的环节：教师引导学生回顾学习过程，进行自我评价和反思，找出需要改进的地方。同时，教师对学生的学习情况进行评价，关注学生的知识掌握、技能运用和情感态度等方面的发展。这种反思与评价有助于学生认识自己的优点和不足，提高自我改进的能力。
5.作业小结的环节：教师布置作业，让学生结合实验和所学知识解决实际问题。在下一节课开始时，教师简要回顾上一节课的内容，检查学生作业完成情况，为接下来的学习做好铺垫。这种作业小结的方式有助于巩固所学知识，提高学生解决实际问题的能力。
《九年级物理动态电路分析(推荐文档)
针对训练
1．如图4－Z－3所示电路中，电源电压不变。当滑片P向左移动
时，电流表A的示数将___不__变___；电压表V的示数将___变__小___。
图4－Z－3
专题四┃ 动态电路分析
2．如图4－Z－4所示的电路，电源电压不变，闭合开关，当滑动 变阻器的滑片向右移动时( B )
A．电压表示数变大，电流表示 数变小，灯泡变暗
B．电压表示数变小，电流表示 数变大，灯泡变亮
C．电压表示数变小，电流表示 数变小，灯泡变暗
D．电压表示数变大，电流表示 数变大，灯泡变亮
图4－Z－4
规律总结 在串联电路中，一般是通过滑动变阻器电阻的变化来判断电路 中电流的变化、定值电阻两端电压的变化、滑动变阻器两端电压的 变化的。解答此类题目应注意：①判断基本思路：滑动变阻器电阻 的变化→电路总电阻的变化→电流表的变化(根据 I＝UR)→定值电阻 两端电压的变化(根据 U＝IR)→滑动变阻器两端电压变化(根据 U＝ U1＋U2)；②电压变化规律：当滑动变阻器电阻增大时，其两端电压 也增大，同时定值电阻两端电压变小。
图4－Z－8
A．电压表示数变小，电流表示数变小，灯变暗 B．电压表示数变大，电流表示数变大，灯变亮 C．电压表示数不变，电流表示数不变，灯的亮度不变 D．电压表示数不变，电流表示数变小，灯变暗
规律总结 在并联电路中，一般是通过滑动变阻器电阻的变化来判断支路或 干路中电流的变化或开关断开与闭合引起支路或干路电流的变化。解 答此类题目应注意：①把握并联电路规律：并联电路电压相等，干路 电流等于各支路电流之和；②判断基本思路：根据滑动变阻器滑片移 动或开关闭合、断开确定支路电流变化→确定干路电流变化(I＝I1＋I2)。
针对训练 3．在如图 4－Z－7 所示的电路中，电源电压不变。当开
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
动态电路分析专题1．如图1所示的电路，电源电压不变，闭合开关S, 将滑动变阻器的滑片P 向左移动的过程中，下列说法正确的是( )（假设灯丝的电阻不变） A ．电压表的示数变小 B ．电流表的示数变小C ．电压表和电流表示数的比值变小D ．电压表和电流表示数都变大2．某兴趣小组为了研究电子温控装置，将热敏电阻R 1、定值电阻R 2以及电压表和电流表连入如图所示电路，热敏电阻的阻值随温度的升高而减小。
闭合开关后，当温度升高时，电压表和电流表的示数变化情况是 ( ) A ．电流表和电压表示数均变小 B ．电流表和电压表示数均变大C ．电流表示数变小,电压表示数变大D ．电流表示数变大,电压表示数变小3．如图是某物理兴趣小组设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P 固定在一起，AB 间连接有可以收缩的导线，R 1为定值电阻。
可以显示出传感器所受的压力F 越大，指针偏转角度越大的电表是 A ．电流表 B ．电压表C ．电流表、电压表都可以D ．电流表、电压表都不可以4.如图6所示电路，电源电压保持不变，当闭合开关S ，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U －I ”关系图像如图7所示。
则下列判断正确 的是（ ）A. 电源电压为10V B ．定值电阻R 1的阻值为20ΩC ．滑动变阻器R 2的阻值变化范围为0～10ΩD ．变阻器滑片在中点时，电流表示数为5．如图所示的电路中，闭合开关，滑动变阻器滑片向右滑动的过程中（ ） A ．灯泡L 1变亮、L 2亮度不变 B ．灯泡L 1变亮、L 2变暗 C ．灯泡L 1亮度不变、L 2变亮 D ．灯泡L 1变暗、L 2变亮6、如图所示是一种自动测定邮箱内油量多少的装置，R 1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道邮箱内油量的多少。
则( )A 、油量增加，R 1的电阻值增大，油量表指针偏转变小。
B 、油量增加，R 1的电阻值减小，油量表指针偏转变大。
C 、油量减少，R 1的电阻值增大，油量表指针偏转变大。
D 、油量减少，R 1的电阻值减小，油量表指针偏转变小R 2 AV R 1S7．如图所示电路，电源两端电压保持不变。
闭合开关S ，当滑动变阻器的滑片P 向右滑动时，下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电流表示数变小B ．电压表V 1示数变大，电压表V 2示数变小，电流表示数变小C ．电压表V 1示数变小，电压表V 2示数变小，电流表示数变小D ．电压表V 1示数变大，电压表V 2示数变大，电流表示数变大8．在图所示电路中，闭合开关S 后，在滑片P 向右滑动过程中，各电表示数变化正确的是（） A ．A 1、A 3示数不变，A 2、V 示数变小B ．A 1、V 示数不变，A 2、A 3示数变大C ．A 1、A 2、V 示数不变，A 3示数变小D ．A 2、V 示数不变，A 1示数变小，A 3示数变大9．从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任。
酒精测试仪可检测驾驶员是否酒后驾车，如图4所示是它的原理图。
图中R 1为定值电阻，酒精气体传感器R 2的电阻值随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气 体浓度越大，那么测试仪的（ ） A ．电压表示数不变 B ．电压表示数越大C ．通过传感器的电流越小D ．传感器两端的电压越大10.如图所示电路，电源两端电压保持不变。
当开关S 闭合时，灯L 正常发光，若将滑动变阻器的滑片P 向右滑动，（灯泡电阻不随温度变化）下列说法正确的是 （ ） A ．电压表的示数变大，灯L 变亮 B.电压表的示数变小，灯L 变暗C ．电压表的示数变大，灯L 变暗D. 电压表的示数变小，灯L 变亮11．如图3所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右滑动时，则( )A ．通过灯L 的电流变小，变阻器两端的电压变小B ．通过灯L 的电流变大，变阻器两端的电压变大C ．灯L 两端的电压变小，通过变阻器的电流变小D ．灯L 两端的电压变大，通过变阻器的电流变小12．如图所示电路，电源电压保持不变．闭合开关S ，缓慢移动滑动变阻器的滑片P ，电流表A 1的示数逐渐变小，这一过程中( ) A ．滑片P 是向左滑动的 B ．电压表V 的示数逐渐变小 C ．电流表A 的示数逐渐变小D ．电流表A 与A 1的示数差逐渐变小 D ．灯L 变亮，电压表的示数变大13．小朱在测量一电阻的阻值时，用相同的器材设计了两个电路，电路图如图所示。
若把滑动变阻器的滑片从最左端移到最右端（电压表、电流表均未超过量程），下列说法正确的是( ) A ．甲图的电压表示数变化范围大 B ．乙图的电压表示数变化范围大C ．甲图的电流表示数变化范围大D ．甲图和乙图的电流表示数变化范围一样大图6 A S R 1V PVR 214．如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片P向左移动时( ) A．灯泡L亮度不变，电压表示数变大B．灯泡L亮度变亮，电压表示数变大C．灯泡L亮度不变，电压表示数不变D．电流表示数变大，电压表示数变大15.如图所示，闭合开关S，使滑动变阻器的滑片向左移动，则：（）A、电流表示数变小B、电压表示数变大C、电压表示数不变D、灯泡变亮16．如图所示电路，开关S闭合后，当滑动变阻器的滑片P向右滑动过程中，各电表示数和灯泡亮度变化的情况正确的是A．电流表的示数变大，灯泡L变亮B．电压表的示数变大，灯泡L变亮C．电流表的示数变小，灯泡L变暗D．电压表的示数变大，灯泡L变暗17.如图所示，电源电压恒定不变，当开关S接a时，电流表A1与A2的示数之比为3：5；当开关S接b时，电流表 A1与A2的示数之比为2：3，则R2与R3的电阻之比为( )A. 9:10 B．4:3 C. 5:2 D. 3:418．都匀市高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是( )A．称重表相当于电压表B．电路中的R1是没有作用的C．当车辆越重时，称重表的示数越小D．当车辆越重时，称重表的示数越大19.在如图1所示的电路中，闭合开关，将滑动变阻器的滑片P由a滑到b，下列说法正确的是( )A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变小20.如右图所示，当滑片P置于中点时，小灯泡刚好正常发光，当滑片P由中点向b端滑动时，电流表的示数和小要泡的亮度变化情况是（）A．电流表示数变小，小灯泡变暗B．电流表示数变大，小灯泡变亮C．电流表示数不变，小灯泡变暗D．电流表示数变小，小灯泡亮度不变21、某高速公路收费站对过往的超载货车实施计重收费，小明同学结合所学的物理知识设计了如图所示的称重表原理图，对于小明同学的设计你认为：A、此设计可行，称重表同电流表改装B、此设计可行，称重表由电压表改装C、此设计不可行，当车辆越重时电路中电流越小D、此设计不可行，电路中的R1没有作用22.在如图所示的电路中，闭合开关，调节滑动变阻器，发现两只电表中有一只电表的示数明显变小，另一只电表的示数明显变大。
下列判断中正确的是.A.可能是灯L断路B.一定是灯L短路C.可能是滑动变阻器R断路D.一定是滑动变阻器R的滑片向左滑动23．如图所示是气体酒精浓度测试仪原理图，用于现场测试司机是否酒后驾车。
其中电源电压保持不变，R为定值电阻，R′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大渐减小．若某次测试中电流表示数较大，则说明A．气体的酒精浓度较大，R′阻值较小B．气体的酒精浓度较大，R′阻值较大C．气体的酒精浓度较小，R′阻筑较小D．气体的酒精浓度较小，R′阻值较大24．二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小。
将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（）A．U变大，I变大B．U变小，I变小C．U变小，I变大D．U变大，I变小A25．如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时( )A．电压表示数变大，电流表示数变小，灯泡变暗B．电压表示数变小，电流表示数变大，灯泡变亮c．电压表示数变小，电流表示数变小，灯泡变暗D．电压表示数变大，电流表示数变大，灯泡变亮26.酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图，酒精气体传感器的电阻随酒精气体浓度增大而减小。
如果测试到的酒精气体浓度越大，那么A．传感器的电阻越大 B．通过传感器的电流越小C．电压表的示数越大 D．传感器两端的电压越大27.在图6所示的电路中,闭合开关S,滑动变阻器的滑片向右滑动的过程中,下列说法正确的是A.电流表的示数变小,电压表的示数变小B. 电流表的示数变小,电压表的示数变大C. 电流表的示数不变,电压表的示数变小M cdbPEaSVARR0D. 电流表的示数变大,电压表的示数变大28.如图7所示是某电子秤的结构示意图，其中P是一个可以紧贴AB 滑动的金属滑片，S为自动控制开关。
闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量;当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数。
则下列判断正确的是( )A．电子秤的刻度表是一个电流表，它的示数越小说明所称物体质量越大B．电子秤的刻度表是下个电压表，它的示数越大说明所称物体质量越大C．电子秤的AB 部分是一个滑动变阻器，且A端为绝缘体D．电子秤所称物体的质量越大;消耗的电能越少29.小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变。
则下列说法正确的是 ( )A．天然气浓度增大，电压表示数变小B．天然气浓度减小，电流表示数变大C．天然气浓度增大，电路消耗的总功率变小D．天然气浓度减小，电压表与电流表示数的比值不变30.如图所示，电源电压保持不变，当闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法中正确的是（）A.电压表V1的示数增大，电压表V2的示数减小B.电阻R1和R2消耗的功率的变化量一定相等C.电压表V1减小的示数等于电压表V2增大的示数D.电压表V1减小的示数小于电压表V2增大的示数31.如图所示是小明设计的一个简易电子身高测量仪的示意图。
其中，电源电压恒为6 V，保护电阻R0=20 Ω；R是一只固定着的、竖直放置的硬电阻棒、总长为40 cm，其接入电路的电阻与接入电路的棒长成正比；金属杆cd和MP（右端P是滑片）与电路接触良好，电阻不计。
