洞的分类、构造形式及识读方法总结
探洞入门知识读洞穴的成因分类及其他

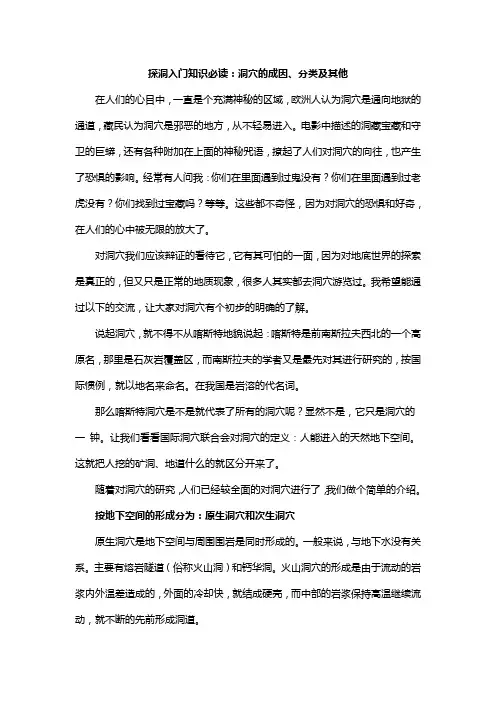

探洞入门知识必读：洞穴的成因、分类及其他在人们的心目中，一直是个充满神秘的区域，欧洲人认为洞穴是通向地狱的通道，藏民认为洞穴是邪恶的地方，从不轻易进入。
电影中描述的洞藏宝藏和守卫的巨蟒，还有各种附加在上面的神秘咒语，撩起了人们对洞穴的向往，也产生了恐惧的影响。
经常有人问我：你们在里面遇到过鬼没有？你们在里面遇到过老虎没有？你们找到过宝藏吗？等等。
这些都不奇怪，因为对洞穴的恐惧和好奇，在人们的心中被无限的放大了。
对洞穴我们应该辩证的看待它，它有其可怕的一面，因为对地底世界的探索是真正的，但又只是正常的地质现象，很多人其实都去洞穴游览过。
我希望能通过以下的交流，让大家对洞穴有个初步的明确的了解。
说起洞穴，就不得不从喀斯特地貌说起：喀斯特是前南斯拉夫西北的一个高原名，那里是石灰岩覆盖区，而南斯拉夫的学者又是最先对其进行研究的，按国际惯例，就以地名来命名。
在我国是岩溶的代名词。
那么喀斯特洞穴是不是就代表了所有的洞穴呢？显然不是，它只是洞穴的一钟。
让我们看看国际洞穴联合会对洞穴的定义：人能进入的天然地下空间。
这就把人挖的矿洞、地道什么的就区分开来了。
随着对洞穴的研究，人们已经较全面的对洞穴进行了，我们做个简单的介绍。
按地下空间的形成分为：原生洞穴和次生洞穴原生洞穴是地下空间与周围围岩是同时形成的。
一般来说，与地下水没有关系。
主要有熔岩隧道（俗称火山洞）和钙华洞。
火山洞穴的形成是由于流动的岩浆内外温差造成的，外面的冷却快，就结成硬壳，而中部的岩浆保持高温继续流动，就不断的先前形成洞道。
次生洞穴是指先形成岩石，而后岩石又受各种外力作用形成的洞穴。
下面就让我们看看有哪些外力作用岩石，并形成什么样的洞穴……溶蚀作用形成的洞穴，有岩溶洞穴和半岩溶洞穴。
岩溶洞穴在我国十分常见，也是现在洞穴科学考察和研究的主要对象。
半岩溶洞穴比如绵延的砾岩喀斯特洞穴。
机械侵蚀作用形成的洞穴，比如海浪拍打侵蚀形成的海蚀洞穴，干旱地区的风成洞穴，土层中的潜蚀洞穴等。
各种涵洞工程图识图
各种涵洞工程图识图、算量，完虐教科书！2017—02—28 筑业造价涵洞是常见的道路工程泄水构筑物.涵洞结构复杂多变，识读工程图让人摸不着头脑,经常由于尺寸判断失误而造成工程返工。
下面小编就带你深入认识各种涵洞,用3D模型图手把手教你怎么识读涵洞工程图及工程量计算。
涵洞分类(1）按建筑材料分类涵洞按建筑材料分类有钢筋混凝土涵、混凝土涵、砖涵、石涵、木涵、金属涵等。
（2)按构造形式分类涵洞按构造形式分为圆管涵、拱涵、箱涵、盖板涵等，工程上多用此类分法.（3)按孔数分类涵洞按孔数分有单孔、双孔、多孔等。
（4）按洞顶有无覆盖土分类涵洞可分为明涵和暗涵(洞顶填土大于50cm)等.涵洞组成涵洞是由洞口、洞身和基础三部分组成的排水构筑物。
如下图所示为钢筋混凝土圆管涵立体分解图，从中可以了解涵洞各部分的名称、位置和构造。
涵洞工程图涵洞从路面下方穿过道路,埋置于路基土层中，尽管涵洞的种类很多，但图示方法基本相同。
涵洞工程图主要由立面图（纵剖面图）、平面图、侧面图和必要的构造详图（如涵身断面图、构件钢筋结构图、翼墙断面图）、工程数量表、附注等组成，各种图形表达涵洞的结构形状及尺寸，工程数量表给出全涵各构件的材料及数量，附注说明一些图中无法表达的内容，如尺寸单位、施工方法和注意事项等。
工程图特点(1)在图示表达时，涵洞工程图以水流方向为纵向(即与路线前进方向垂直布置)，并以纵剖面图代替立面图,剖切平面通过涵洞轴线。
(2)平面图一般不考虑涵洞上方的覆土,或假想土层是透明的。
平面图上有时不画出洞身基础的投影,而在立面图和断面图中表达。
（3）洞口正面布置图在侧面投影图位置作为侧面图，当进、出水洞口形状不一样时，则需分别画出其进、出水洞口布置图.如图7—4中,侧面投影是洞口正面图。
(4)洞身断面图、钢筋布置图、翼墙断面图等也可能在另一张图中表达。
读图方法先概括了解,后深入细读；先整体、后局部，再综合起来想象整体。
〈概括了解>（1）从标题栏、角标及图样上的注释中了解名称、尺寸单位、涵洞所处的位置(里程桩号)及有关要求。
涵洞知识初步讲解
1 涵洞分类与构造
1 涵洞分类与构造
⑵ 盖板涵
盖板涵主要由盖板、涵台、洞身铺底 洞身铺底、伸缩缝、防水层等构成。
1 涵洞分类与构造
1 涵洞分类与构造
1 涵洞分类与构造
⑶ 拱涵 拱涵主要由拱圈、护拱、涵台、基础 基础、铺底、沉降缝及排水设施组成。
1 涵洞分类与构造
1 涵洞分类与构造
⑷ 箱涵
单孔有圬工基础 双孔有圬工基础
详细讲解单孔有圬 工和无圬工基础管 涵
2 涵洞施工
管涵
单孔无圬工基础 双孔无圬工基础
2 涵洞施工
⑴ 单孔有圬工基础管涵
2 涵洞施工
施工程序
① 挖基坑并准备修筑管涵基础的材料 挖基坑并准备修筑管涵基础的材料； ② 砌筑圬工基础或浇筑混凝土基础 砌筑圬工基础或浇筑混凝土基础； ③ 安装涵洞管节，修筑涵管出人口端墙 修筑涵管出人口端墙、 翼墙及涵底(端墙外涵底铺装 端墙外涵底铺装)； ④ 铺设管涵防水层及修整 铺设管涵防水层及修整； ⑤ 铺设管涵顶部防水粘土 铺设管涵顶部防水粘土(设计需要时)， 填筑涵洞缺口填土及修建加固工程。 填筑涵洞缺口填土及修建加固工程
（a）斜交斜做 ）
(b) 斜交正做
2 涵洞施工
物资准备 技术准备
现场核对、 现场核对、施工详 图、施工放样
施工准备
劳动组织准备 施工准备
管涵施工技术 公路工程中的管涵有混凝土管涵和钢筋混凝 土管涵，目前我国公路工程中多采用钢筋混 目前我国公路工程中多采用钢筋混 凝土管涵。公路管涵的施工多系预制成管节 公路管涵的施工多系预制成管节， 每节长度多为1m，然后运往 然后运往现场安装。
2 涵洞施工
混凝土基础
2 涵洞施工
单孔有圬工基础管涵施工工序
涵洞工程图基本知识
第二章 涵洞工程图识读
• 第一节 涵洞工程图基本知识 • 第二节 圆管涵施工图识读 • 第三节 钢筋混凝土盖板涵施工图识读 • 第四节 石拱涵施工图识读
第一节 涵洞工程图基本知识
涵洞的组成
• 洞身是涵洞的主要部分，截面形式有圆形、拱形和 矩形三大类。
• 基础是修筑在地面以下，承受整个涵洞的重量，防 止水流冲刷而造成的沉陷和坍塌，保证涵洞稳定和 牢固的构造。
第二节 圆管涵施工图识读
涵洞工程图的表示法：
• 涵洞水流方向为纵向，并以纵剖面图代替立面图。 涵洞的平面图与立面图对应布置。一般洞口正面布 置在侧面图位置，当进、出水口形状不一样时，则 需分别画出其进、出水口的布置图。有时平面图和 立面图以半剖形式表达。水平剖面图一般沿基础顶 面剖切，横剖面图则垂直于纵向剖切。涵洞工程图 还包括钢筋布置图、翼墙断面图等。
• （3）侧面图
• 洞口正面图，反映出洞高和净跨径，同时反映出缘石、拱圈、 护拱、锥体护坡、基础等的相对位置和它们的侧面形状尺寸。
• 看单孔石拱涵的构造图
石拱涵的表示法。
• （1）纵剖面图
• 本图是沿涵洞纵向轴线进行全剖，表达了洞身的内部结构、涵 底中心标高、进水口涵底标高、出水口涵底标高、设计流水坡 度、各铺砌厚及其他结构投影。
• （2）平面图
• 采用断裂线截掉涵身两侧以外部分，画出路基边缘线及示坡线 。涵位中心桩号处路基中线标高为1 158.47m。四道沉降缝把 洞身分成五段，每段洞身尺寸均在平面图中给予明确表示。
涵洞是宣泄小量流水的工程构造物，与 桥梁的区别？
跨径的大小
单孔跨径Lb＜5m，多孔跨径总长Ld＜8m，圆
涵洞的分类及土建计量知识点讲解

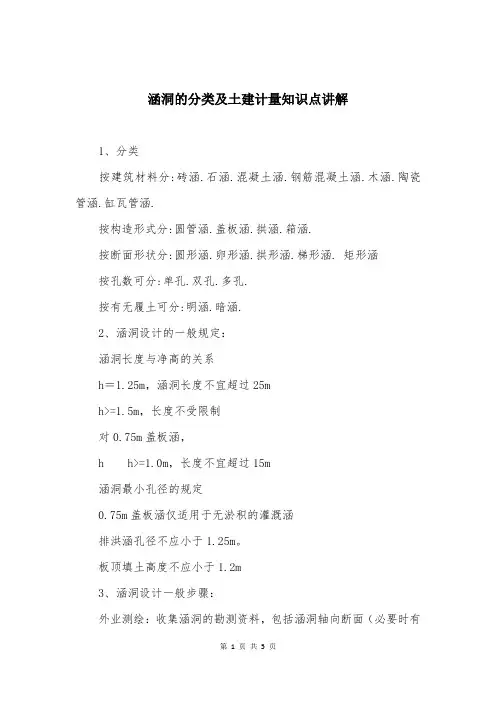

涵洞的分类及土建计量知识点讲解1、分类按建筑材料分:砖涵.石涵.混凝土涵.钢筋混凝土涵.木涵.陶瓷管涵.缸瓦管涵.按构造形式分:圆管涵.盖板涵.拱涵.箱涵.按断面形状分:圆形涵.卵形涵.拱形涵.梯形涵. 矩形涵按孔数可分:单孔.双孔.多孔.按有无履土可分:明涵.暗涵.2、涵洞设计的一般规定：涵洞长度与净高的关系h＝1.25m，涵洞长度不宜超过25mh>=1.5m，长度不受限制对0.75m盖板涵，h h>=1.0m，长度不宜超过15m涵洞最小孔径的规定0.75m盖板涵仅适用于无淤积的灌溉涵排洪涵孔径不应小于1.25m。
板顶填土高度不应小于1.2m3、涵洞设计一般步骤：外业测绘：收集涵洞的勘测资料，包括涵洞轴向断面（必要时有辅助断面和1：500地形图）、涵洞设计资料调查表、有沟或路的应测绘沟（或路）与线路的平面关系。
根据汇水面积确定涵洞的设计流量（p=1/100)。
相关资料的准备：线路平剖面资料、填挖高度表、地质资料等。
路基设计资料：路基断面的形式（路基宽度、路基边坡、坡面防护等）、出入口排水侧沟的沟底标高资料。
涵洞孔径式样、出入口铺砌类型的拟定。
根据涵洞功能、相关资料合理确定。
孔径宜大不宜小，宜宽矮不宜高窄。
出入口泄水面标高的拟定（排洪涵主要系为排除汇区内汇水而设，涵洞出入口标高均应较路基排水沟低。
入口低，可以接引侧沟汇水，出口低，是因为涵洞一般均设置在汇区内地势最低洼处，出口侧路基侧沟均汇至涵洞出口处，并通过出口铺砌，排至下游。
因此当遇到地势相对平坦，出口太低无条件排水时，应提请路基合理调整排水系统设计。
涵身坡度一般不小于4‰以利排水。
）涵洞长度的计算、涵身分节与涵长调整（后面单独介绍）涵洞基础的设计（当涵洞基地应力不满足要求时，基底应进行加固处理，常见的有换填、碎石桩、旋喷桩等。
）工程数量计算及汇总出图4、进出水口沟床加固及防护1) 在涵洞上、下游河沟和路基边坡一定范围内，宜采取冲刷防护措施。
洞穴知识点
洞穴知识点洞穴是地球上一种特殊的地质形态，它们是由于地下或岩石层的侵蚀、溶解或坍塌而形成的。
洞穴是地球地质学中一项重要的研究领域，人类对洞穴的探索和了解有助于我们对地球的认识和了解。
以下是一些关于洞穴的基本知识点。
1.洞穴分类洞穴可以根据它们形成的方式和地质特征进行分类。
最常见的洞穴类型是石灰岩洞穴，这些洞穴是由于石灰岩溶解形成的。
其他类型的洞穴包括岩洞、冰洞和海洞等。
每种类型的洞穴都有其独特的形成过程和地质特征。
2.洞穴形成过程洞穴的形成是一个漫长而复杂的过程。
一般来说，洞穴的形成可以分为五个主要阶段：溶蚀、坍塌、成长、断裂和改造。
首先，地下水中的溶解物质溶解了岩石，形成了洞穴的初始空间。
随着时间的推移，洞穴内的岩石可能会坍塌形成更大的空洞。
然后，洞穴可能会继续通过地下水和溶解作用的作用而扩大。
断裂是洞穴形成过程中的另一个重要阶段，它可能导致洞穴的延伸或分裂。
最后，洞穴可能会经历改造，即被水流、沉积物或其它地质作用改变其形状和特征。
3.洞穴生态系统洞穴是一个独特的生态系统，它们通常是完全或部分封闭的，与外界环境隔绝。
洞穴生态系统中存在着各种生物，包括一些特殊适应洞穴环境的动植物。
洞穴生态系统的生物多样性非常丰富，它们在洞穴中形成了复杂的食物链和生态关系。
4.洞穴探险洞穴探险是一项有趣而挑战性的活动，吸引着许多人前往探索未知的地下世界。
洞穴探险需要专业的装备和技巧，同时也需要对洞穴环境和安全的充分了解。
探险者必须面对洞穴中的黑暗、湿度、狭小空间和潜在的风险，如洪水、坍塌和氧气不足等。
5.洞穴保护由于洞穴是一个脆弱的生态系统，需要得到保护和合理管理。
过度的人为干扰和破坏可能会破坏洞穴的生态平衡，导致生物种群的灭绝。
因此，洞穴保护是非常重要的，探险者和游客必须遵守相应的规定和道德准则，不得破坏洞穴的自然环境和生物。
总结洞穴是地球上一种特殊的地质形态，它们的形成过程复杂而漫长。
洞穴不仅是地球地质学的重要领域，也是一个独特的生态系统。
涵洞基础知识
9.2 涵洞施工
精品PPT
9.2 涵洞施工
精品PPT
安装要求
9.2 涵洞施工
支立牢固、拆卸方便、纵向连接稳定、 拱架外弧平顺
精品PPT
9.2 涵洞施工
精品PPT
拆卸要求
9.2 涵洞施工
a.拱圈圬工强度达到设计值的340％时，拆除拱架后方可填土
b.拱涵拆除拱架可用木楔。
c.拆卸拱架时应沿桥涵整个宽度上将拱架同时均匀降落， 从跨径中点开始逐步向边拆除。
小知识
涵洞与桥梁的区别在于跨径大小规模不同；涵洞与通道的区别在于涵洞用于排水，通道主要用来 过人过车，当然，通道通常做成既过人过车又排水的结合体。
精品PPT
思考题
1．试述涵洞的种类。特点及使用条件。 2．试述涵洞出入口建筑的类型及特点。 3．试述单孔无圬工基础管涵施工程序 4．试述涵洞防水层的作用及设计部位 5．涵洞为何要设置沉降缝？如何设置？
精品PPT
⑴ 就地浇筑的拱涵和盖板涵
钢拱架
图示是用钢轨制成 的跨径1．5～3．0m 拱涵的钢拱架
9.2 涵洞施工
拱涵钢拱架 精品PPT
Байду номын сангаас
土牛拱胎
9.2 涵洞施工
在水流不大的情况下，小桥涵施工可以用 土牛拱胎代替拱架，这种方法既能节省木料， 又有经济、安全的特点。
精品PPT
9.2 涵洞施工
精品PPT
精品PPT
⑵ 就地浇筑的箱涵
① 箱涵基础
9.2 涵洞施工
涵身基础分为有圬工基础和无圬工基础两种
精品PPT
② 箱涵身和底板混凝土的浇筑
9.2 涵洞施工
现场浇筑应连续进行，尽量避免施工缝，当涵身 较长时，可沿涵长方向分段进行，每段应连续一 次浇筑完成，施工缝应设在涵身沉降缝处。
涵洞的构造及施工图的识读课件
04
涵洞施工中的常见问题与 解决方案
常见问题分析
涵洞基础不均匀沉降
由于地质条件复杂或施工质量控制不 严格，可能导致涵洞基础出现不均匀 沉降，影响结构安全。
涵洞混凝土结构裂缝
由于施工工艺或材料问题，涵洞混凝 土结构可能出现裂缝，影响结构耐久 性。
涵洞与周围土体结合不良
涵洞与周围土体的结合处理不当，可 能导致渗漏和结构稳定性问题。
涵洞的构造及施工 图的识读课 件
目 录
• 涵洞的基本构造 • 涵洞施工图的识读 • 涵洞施工工艺与流程 • 涵洞施工中的常见问题与解决方案 • 涵洞施工案例分析
contents
01
涵洞的基本构造
涵洞的定义与作用
涵洞的定义
涵洞是一种用于排水或过水的结 构物，通常设置在道路或铁路的 下方，以保护道路或铁路免受水 流冲刷。
现场勘查
对涵洞施工地点进行实地勘察，了解地形、地质、水文等情况，为后 续施工提供基础数据。
施工组织设计
根据工程规模、工期要求、资源条件等因素，制定详细的施工组织计 划，包括人员、设备、材料、资金等方面的安排。
临时设施建设
搭建临时设施，如施工便道、临时住房、仓库等，以满足施工需要。
安全与环保措施
制定并实施安全与环保措施，确保施工安全和环境保护。
涵洞施工图的识读
施工图的组成与内容
总平面图
显示涵洞在道路或工程 区域中的位置，通常包 括地形、建筑物、交通
路线等信息。
平面图
详细显示涵洞的平面尺 寸和布局，包括进出口、
洞身、基础等部分。
剖面图
展示涵洞在不同高度的 视图，用于理解洞身的
垂直尺寸和构造。
细部图
详述涵洞的某些特定部 分，如防水层、排水系
洞型分类及结构
洞型分类及结构洞是自然界中很常见的形态，具有复杂多样性。
洞可以是石头中的裂隙，也可以是巨石组成的洞穴，还可以是岩石中的气孔和溶洞。
不同类型的洞有着不同的形态和特征，并具有不同的地质意义和应用价值。
通过对洞型分类及结构的研究，可以更好地理解洞的形成与演化规律，为地质勘探、工程建设和保护自然资源提供科学依据。
1. 沟谷洞穴沟谷洞穴是由流水所侵蚀形成的，在岩石中形成的长形或流线形的洞穴。
这种洞穴的形成主要是由于水流的冲刷和侵蚀作用，它通常在石灰岩、砂岩、页岩等地层产生。
沟谷洞穴内含有一些活跃的河流和水源，是生物栖息的乐土。
2. 溶洞溶洞是由于石灰岩、大理岩等可溶性岩石在水的侵蚀和化学侵蚀作用下而形成的洞穴。
这种洞穴内部石壁摆设，呈现美丽的钟乳石、石笋和石帘等，风光秀丽、生物资源丰富。
岩溶洞是指在含有可溶性岩石的地下区域中，因为水的溶解作用，局部的溶蚀快于岩石的溶解，形成贯通岩层的裂隙和洞穴。
特点是洞穴中有块状岩壁和溶蚀与沉积作用共同形成的岩层，这种洞穴多存在于山区、悬崖或岩石峰峦上。
4. 拉伸洞穴拉伸洞穴是内部排列纵向的空腔，它通常随着岩层的变形、破碎或断裂而形成。
拉伸洞穴有时会具备后期堆积沉积物的特征，被称为拉伸空洞，它通常形成在含有含水硬岩质地的石灰岩、花岗岩、页岩等岩石中。
洞穴内停留有沉积物、矿物质等。
5. 塌陷洞塌陷洞是岩层下部被沉积物侵蚀，而顶部因为地质运动和地震等原因发生断裂，结果岩石顶部塌陷，形成椭圆形或钟形的洞穴。
塌陷洞倾斜或垂直，内部有石柱和石笋。
二、洞的结构从结构上来看，洞的结构主要分为爱斯伦结构和沃特斯结构两类。
1. 爱斯伦结构爱斯伦结构是由石灰岩、石膏等可溶性岩石通过水的侵蚀作用，在洞穴内形成的复杂结构。
这种结构通常呈漏斗状，内部含有几个深度不同的空腔。
爱斯伦结构具有完整的沉积和溶蚀记录，也包括周期性的形成，说明可以通过分析它的记录，了解过去的环境变化。
沃特斯结构是石灰岩、石膏、盐等可溶性岩石溶解时，水流与岩石接触发生的物理化学反应所形成的结构，呈状物轴性和圆形。
溶洞分类及识别
2.溶洞分类及其识别模式由于溶洞形成过程的复杂性、时间漫长性，至今为止，还没有一个如何对溶缝洞进行系统的划分和识别的分类方法。
而塔河油田奥陶系储层中的溶缝洞更是经历后期多期次的构造作用、岩溶作用、成岩作用的叠加改造，故对其进行分类就更具复杂性。
2.1溶洞分类方法及识别伍家和等对塔河油田奥陶系溶缝洞建立了5种溶洞综合识别模式，包括：落水洞、潜流洞、溶道、表层溶蚀带以及洞边缝。
落水洞、潜流洞和溶道识别模式的测井曲线特征、地震反射特征和产能特征非常明显，容易综合识别;表层溶蚀带模式测井曲线特征和产能特征明显，而地震剖面特征不明显;洞边缝模式严格来说是溶洞模式派生出来的，不能算是单独模式，但塔河油田这种情况较多而单列出来。
2.1.1落水洞及其识别特征落水洞是在溶蚀通道的基础上遇到断裂发生纵向溶蚀作用，形成纵向上规模大，平面上基本不发育的溶洞。
该类型洞顶裂缝带发育厚度大，洞底有较厚的垮塌堆积，洞中净放空规模大，一般有几十米。
落水洞钻井特征:钻井中出现大段放空漏失、井涌，泥浆失返现象，钻时由40-50 min/m正常钻时逐步下降为0，再逐步变为低钻时，之后恢复到正常钻时，放空段长，伴有断续低钻时段、漏速快，总漏失量小，泥浆完全失返，后期伴有井涌现象。
测井曲线特征:总体上表现为顶部电阻率由高到低的漏斗状、中部放空段、底部电阻率由低到高反漏斗状的三段式特征（图1c），与落水洞的顶部裂缝带(裂缝由不发育——很发育)、中部放空段、底部垮塌堆积段(裂缝由很发育——不发育)模式相对应。
图1 落水洞综合识别模式地球物理特征:地震剖面为典型的串珠状强反射（图1b），与落水洞正演模型对应，振幅变化率为点状强振幅变化率区，地震测井约束反演结果低波阻抗区呈球状分布。
生产动态特征:试井曲线为明显洞+不渗透(或低渗透)边界特征（图1d），生产动态表现出初期高产，很快停产，人工举升严重供液不足等。
2.1.2潜流洞及其识别模式潜流洞是发育在古潜水面附近的水平延伸的溶洞（图2a），一般高度小，呈树枝状或河道状分布，多数溶洞由于上覆压力的挤压造成上部地层的下凹或垮塌。
1、涵洞知识
三 涵 洞 分 类
圆管涵图片
三 涵 洞 构 造
三 涵 洞 构 造
三 涵 洞 构 造
3.2钢筋混凝土盖板涵
钢筋混凝土盖板涵适用于无石料地区且过水面 积较大的明涵或暗涵。 ①材料组成：盖板分石盖板、钢筋混凝土盖板等。 ②技术要求：盖板两端应与涵台顶紧，并设锚栓 连接，采用C20小石子混凝土填满捣实空隙。 ③涵台基础及支撑梁由浆砌块（片）石或混凝土 构成。涵底铺砌宜为水泥砂浆砌片石。 ④沉降缝设置：沿涵身长度方向应每隔4~6m设一 道沉降缝，具体位置应根据地基土变化情况和填土 高度而定。在地基土质发生变化、基础埋深不同或 地基力发生较大变化以及填挖交界处，均应设置沉 降缝。当采用填石抬高基础时，其沉降缝间距不宜
公路涵洞
二零一六年十二月
1.涵洞定义
横穿并埋设在路基中供排泄洪水、灌溉或作为通道的小 型构筑物。
一 涵 洞 定 义
2.涵洞的分类体系
二 一 三 涵 基 材 洞 础 料 分 知 类 识
2.1按构造型式划分
二 三 涵 材 洞 料 分 类
2.2按照涵顶填土高度
二 涵 洞 分 类
2.3其它分类图示
三 涵 洞 构 造
大于4m。沉降缝应贯穿整个洞身断面，其方向应 与板的跨径方向一致。 ⑤防水层设置：在各式钢筋混凝土涵洞的洞身 及端墙、基础顶面以上等，凡被土掩埋部分的表 面均应设防水层。
三 涵 材 洞 料 构 造
三 涵 洞 构 造
三 涵 洞 构 造
三 涵 洞 构 造
⑥特点： 过水面积大，低路堤设计为明涵，高路 堤设计为暗涵，设计灵活，结构较简单，维 修方便，但是造价相对较高。
三 涵 洞 构 造
倒虹吸管涵适用于路堑挖方高度不能满足设置 渡槽的净空要求时的灌溉渠道，不适用于排洪河 沟。
洞的分类、构造形式及识读方法总结
(2)具有足够的整体强度和稳定性，保证在
设计荷载的作用下，构件不产生位移和变形。
(3)具有较高的可靠性和耐久性，保证在自 然环境中，长期完好，不发生破损。
涵洞的分类与组成 一 、涵洞的分类
1.按构造形式分类：圆管涵、拱涵、箱涵、盖板涵等。 2.按建筑材料分类：钢筋混凝土涵、混凝土涵、砖涵、石涵、木涵 、金属涵等； 3.按洞身断面形状分类：圆形、卵形、拱形、梯形、矩形等； 4.按孔数分类：单孔、双孔、多孔等； 5.按洞口形式分类：一字式(端墙式)、八字式(翼墙式)、锥坡式、 走廓式等；
6.按洞顶有无覆盖土分类：明涵和暗涵(洞顶填土大于50cm)等。
二、涵洞的组成
作用是保证 涵洞基础和 两侧路基免 受冲刷，使 水流顺流顺 畅。
涵洞的 主要部 分 洞身
涵洞 洞口
基础
作 用 是承受 活载和 土压力
圆 盖 拱 箱 管 板 涵 涵 涵 涵
端 墙
截 缘 翼 水 墙 墙 石
2 涵洞的分类 ⑴ 圆管涵
4涵洞施工管涵基础修筑地基土为岩石地基土为砾石土地基土为粘性土地基土为软性土无圬工基础挖去风化层或软层无圬工基础用砂填充地基土空隙并压实采用05m厚的圬工基础换填粉喷拌和木桩基础修筑4涵洞施工拱涵箱涵盖板涵施工技术拱涵盖板涵箱涵的施工现场浇筑工地预制安装4涵洞施工就地浇筑的拱涵钢拱架拱涵钢拱架图示是用钢轨制成的跨径1
3 涵洞的构造
d)直墙式 特点：可视为敞开口为零度角的八字式洞口。适用于净宽窄 而深并且和涵洞宽度一样的渠道。因翼墙短，造价低，多与 消力池配置适用。
平头式
特点：平头式洞口常用于钢筋混凝土圆管涵和钢波纹管涵， 需制作特殊的洞口管节（适用于水流通过涵洞挤束不大和流速较 小的情况）。
涵洞的分类与构造
【属于3-2】挑坎防护
变冲为淤，减少工程数量
－可设置一级、二级或三级挑坎； －挑坎由上坎、平台、下坎及截水墙四部分组成；
16
【属于3-2】特殊加固措施
－急流槽（等截面和变截面) 、跌水（单级或多级）、人消力池、消力 槛、人工加糙等消能措施。
陡坡涵的洞口末端应视沟床的地质、地形和水力条件，采用特殊的加 固措施:
9
3-1、进水口河床加固（续）
－沟槽开挖的边坡率采用1:4～1:10。
当河沟纵坡为10％～40％时，除岩石沟槽外，河底和沟槽侧坡以及路 基边沟均需用人工铺砌加固，加固的类型由水流速度而定。
10
3-1、进水口河床加固（续）
当涵前河沟纵 坡大于50％时， 进口需设跌水 井与天然河沟 连接，以削减。
－上游沟槽开 挖坡度，据河 沟土质确定， 一般1:1～1:2。
设计。
5
1-4、按水力性质分 类
（1）无压力式涵洞
－入口水流深度小于洞口高度，并在 洞身全长范围内水面都不触及洞顶， 洞内具有自由水面。
（2）半压口，但在洞身全长范围内（进 水口处除外）都具有自由水面。
（3）压力式涵洞
－入口水深大于洞口高度，并在洞身全长 范围内都充满水流且无自由水面。
13
【属于3-2】出口一般铺砌形式
在洞身纵坡i＜15％的缓坡 涵洞中，出口流速较小， 通常只对下游河床作一般 的加固铺砌。
14
【属于3-2】延长铺砌加深截水墙
图11.11 延长铺砌加深截水墙
天然沟床纵坡较陡，流 速较大时
应采用铺砌的石块或混凝 土块来抵抗高速的水流， 用深埋的截水墙保护平砌 的加固层，使端部不因淘 空而水毁。
－跌水井与河 槽连接处可采 用吊沟或U型 断面急流槽形 式。
4隧洞洞身的形式和构造
的
v 喷混凝土和锚杆组合衬砌
形
同时采用混凝土和锚杆
式
锚杆：不小于16 mm，深度40 ~50倍杆径
和
特点：加固锚杆提高混凝土与围岩结合面的抗剪强度
构
适用条件：强度不高、稳定性较差岩体
造
v 喷混凝土、锚杆和钢筋网组合式衬砌
岩面与喷混凝土层之间布置钢筋网
隧
特点：喷混凝土前加固、提高喷混凝土整体性、提高抗
洞
震动能力
洞
适用条件：大跨度或围岩较破碎
深
钢筋网：纵向6~10mm，环向6~12mm，间距15~30cm
的
，混凝土：不小于5cm
形
式 v 锚喷与混凝土或钢筋混凝土组合式衬砌
和
特点：喷锚衬砌限制围岩变形
构
适用条件：地质条件复杂、围岩较破碎
造
隧 洞 洞 深 的 形 式 和 构 造
（3）锚喷衬砌几个问题
洞
v 排水孔：间距和排拒2~ 4m，深入岩体2~ 4m v 有压隧洞
洞 v 纵向排水管：洞底外侧，通向下游横向排水槽
深
的
形
式
和
构
造
（3）灌浆
（1）回填灌浆：
隧
目的：充填衬砌与围岩间的空隙，使之紧密结合，
洞
共同工作。
洞
范围：顶拱部分 90° ~ 120°
深
压力：低压 0.2 ~ 0.3 MPa 0.3 ~ 0.5 MPa
的
• 防止渗漏；
形
• 防冲刷、保护围岩抗风化；
式 • 减小糙率，增大泄流能力。
和
构
造
（2）类型
作用：减糙但不承载；
l 抹平衬砌
材料：混凝土喷浆或砌石等
