机械制造工程学习题及答案超级完整

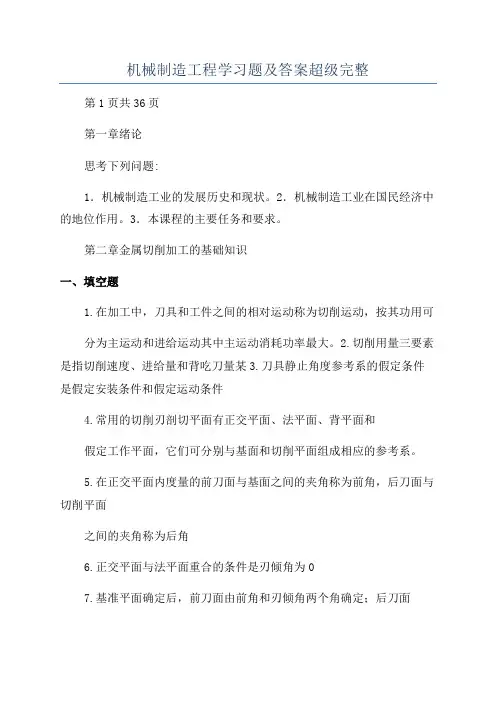

机械制造工程学习题及答案超级完整第1页共36页第一章绪论思考下列问题:1.机械制造工业的发展历史和现状。
2.机械制造工业在国民经济中的地位作用。
3.本课程的主要任务和要求。
第二章金属切削加工的基础知识一、填空题1.在加工中,刀具和工件之间的相对运动称为切削运动,按其功用可分为主运动和进给运动其中主运动消耗功率最大。
2.切削用量三要素是指切削速度、进给量和背吃刀量某3.刀具静止角度参考系的假定条件是假定安装条件和假定运动条件4.常用的切削刃剖切平面有正交平面、法平面、背平面和假定工作平面,它们可分别与基面和切削平面组成相应的参考系。
5.在正交平面内度量的前刀面与基面之间的夹角称为前角,后刀面与切削平面之间的夹角称为后角6.正交平面与法平面重合的条件是刃倾角为07.基准平面确定后,前刀面由前角和刃倾角两个角确定;后刀面由后角和主偏角两个角确定;前、后刀面确定了一条切削刃,所以一条切削刃由前角、后角、刃倾角、主偏角四个角度确定。
8.用以确定刀具几何角度的两类参考坐标系为刀具标注角度参考系和刀具工作角度参考系二、判断题(正确的打√,错误的打某)1.在切削加工中,进给运动只能有一个。
(某)2.背平面是指通过切削刃上选定点,平行于假定进给运动方向,并垂直于基面的平面。
第2页共36页(某)3.其它参数不变,主偏角减少,切削层厚度增加。
(某)4.其它参数不变,背吃刀量增加,切削层宽度增加。
(√)5.主切削刃与进给运动方向间的夹角为主偏角Kr。
(某)某6.车削外圆时,若刀尖高于工件中心,则实际前角增大。
(√)7.对于切断刀的切削工作而言,若考虑进给运动的影响,其工作前角减少,工作后角增大。
(某)某8.当主偏角为90时,正交平面与假定工作平面重合。
(√)9.切削铸铁类等脆性材料时,应选择K类(YG类)硬质合金。
(√)10.粗加工时,应选择含钴量较低的硬质合金。
(某)三、名词解释1.基面过切削刃上选定点垂直于主运动方向的平面。
家具质量检测考试重点

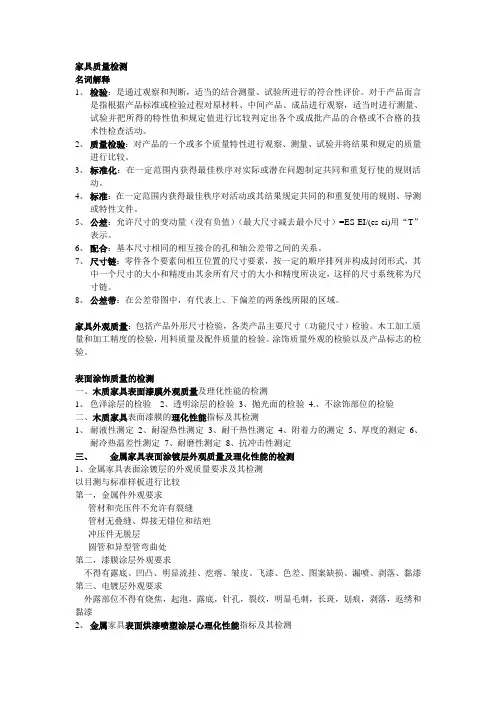

家具质量检测名词解释1、检验:是通过观察和判断,适当的结合测量、试验所进行的符合性评价。
对于产品而言是指根据产品标准或检验过程对原材料、中间产品、成品进行观察,适当时进行测量、试验并把所得的特性值和规定值进行比较判定出各个或成批产品的合格或不合格的技术性检查活动。
2、质量检验:对产品的一个或多个质量特性进行观察、测量、试验并将结果和规定的质量进行比较。
3、标准化:在一定范围内获得最佳秩序对实际或潜在问题制定共同和重复行使的规则活动。
4、标准:在一定范围内获得最佳秩序对活动或其结果规定共同的和重复使用的规则、导测或特性文件。
5、公差:允许尺寸的变动量(没有负值)(最大尺寸减去最小尺寸)=ES-EI/(es-ei)用“T”表示。
6、配合:基本尺寸相同的相互接合的孔和轴公差带之间的关系。
7、尺寸链:零件各个要素间相互位置的尺寸要素,按一定的顺序排列并构成封闭形式,其中一个尺寸的大小和精度由其余所有尺寸的大小和精度所决定,这样的尺寸系统称为尺寸链。
8、公差带:在公差带图中,有代表上、下偏差的两条线所限的区域。
家具外观质量:包括产品外形尺寸检验,各类产品主要尺寸(功能尺寸)检验。
木工加工质量和加工精度的检验,用料质量及配件质量的检验。
涂饰质量外观的检验以及产品标志的检验。
表面涂饰质量的检测一、木质家具表面漆膜外观质量及理化性能的检测1、色泽涂层的检验2、透明涂层的检验3、抛光面的检验4.、不涂饰部位的检验二、木质家具表面漆膜的理化性能指标及其检测1、耐液性测定2、耐湿热性测定3、耐干热性测定4、附着力的测定5、厚度的测定6、耐冷热温差性测定7、耐磨性测定8、抗冲击性测定三、金属家具表面涂镀层外观质量及理化性能的检测1、金属家具表面涂镀层的外观质量要求及其检测以目测与标准样板进行比较第一,金属件外观要求管材和壳压件不允许有裂缝管材无叠缝、焊接无错位和结疤冲压件无脱层圆管和异型管弯曲处第二,漆膜涂层外观要求不得有露底、凹凸、明显流挂、疙瘩、皱皮、飞漆、色差、图案缺损、漏喷、剥落、黏漆第三、电镀层外观要求外露部位不得有烧焦,起泡,露底,针孔,裂纹,明显毛刺,长斑,划痕,剥落,返绣和黏漆2、金属家具表面烘漆喷塑涂层心理化性能指标及其检测金属家具表面烘漆喷塑涂层心理化性能指标包括硬度,冲击强度,耐腐蚀,附着力,光泽度3、金属家具表面电镀层心理化性能指标及其检测金属家具表面电镀层心理化性能指标结合力,粗糙度,抗盐雾,拷层厚度,氧化膜厚度污染的来源:木质人造板材中固有的胶黏漆家具制作过程使用的胶黏漆家具油漆过程中使用涂料等等(溶剂性涂料)如PU,PE,NC,光敏固化UV漆等有害物质的种类有毒挥发性气体,重金属,放射性核素ISO9000的作用1、有利于提高产品质量,保护消费者利益2、为提高组织的运作能力提供了有效的方法3、有利于增进国际贸易,消除技术壁垒4、有利于组织的持续改进和持续满足顾客的需求期望软体家具力学性能检测:1、座面高度和压缩量的测定2、松动量和剩余松动量的测定3、座面预压4、耐久性试验家具质量检验的内在六个方面:1、原辅材料、外购件的检验2、生产设备(包括新购、自制和修理后设备)的检验3、工具(包括刀具量具、夹具、模具等)的检验4、生产环境(包括温湿度、照明、震动、噪声、污染、整文、清洁等)的检查5、工艺过程的监督检查6、在制品、半成品和成品的检验胶合:1、界面破坏:胶粘剂层全部与粘体表面分开(胶粘界面完整脱离)2、内聚力破坏:破坏发生在胶粘剂或被粘体本身,而不在胶粘界面间3、混合破坏:被粘物和胶粘剂层本身都有部分破坏或这两者中只有其一这些破坏说明粘接强度不仅与被粘剂与被粘剂物之间作用力有关,也与聚合物粘料分子间作用力有关。
机械精度设计与检验复习大纲及答案完
机械精度设计复习大纲第一章绪论1.保证互换性生产的基础是什么?标准2.什么是标准化?为了在一定范围内获得最佳秩序,对现实问题或潜在问题制定共同使用和重复使用的条款的活动。
也就是制定标准和贯彻标准的全过程。
3.什么是标准?标准是不是法则条文?在一定范围内使用的统一规定。
是为了在一定范围内获得最佳秩序,经协商一致制定。
并由公认机关批准,共同使用和重复使用的一种规范性文件。
是。
4.什么是公差?几何量允许的变动量。
是互换性生产的保证5.什么是检测?是检验和测量的总称。
是实现互换性生产的过程,手段,措施。
6.为什么产品的数值要规定统一的数系进行协调?由于数值不断关联,不断传播,涉及许多部门领域。
因此,技术参数的数值不能随意选择,而应在一个理想的,统一的数系中选择,用统一的数系来协调各部门的生产。
7.优先数系是什么数系?优先数系的公比是什么?十进制等比数列。
公比q r=r倍根号下10 (r=5 10 20 40 80)8.量块按什么进行分等?又按什么进行分级?组成公称尺寸时,其块数最多为几块?测量精度分5等,制造精度分5级,4块等比级高9.用外径千分尺测量的方法属于哪种检测方法?绝对测量,接触测量法10.用比较仪测量的方法属于哪种检测方法?相对测量法,接触测量法11.用卡尺测量的方法属于哪种检测方法?绝对测量,接触测量法12.R10/3数列是什么数列?在R10系列中,每逢3项取一个优先数而形成。
派生数列13.测量过程的四要素是什么?测量方法,测量精度,计量单位,被测对象。
14.互换性可分为哪两种?完全互换性,不完全互换性。
第二章尺寸公差1.孔、轴配合的基本尺寸有哪些要求?用什么符号表示?强度,刚度,安全性,符合优先数系①线性尺寸:两点之间的距离。
②基本(公称)尺寸:设计确定的尺寸,用符号D表示。
③极限尺寸:尺寸要素允许的尺寸的两个极端值孔的上极限尺寸:Dmax孔的下极限尺寸:Dmin轴的上极限尺寸:dmax轴的下极限尺寸:dmin④实际尺寸:通过测量获得的某一孔或轴的尺寸。
入门木工机械维修知识点

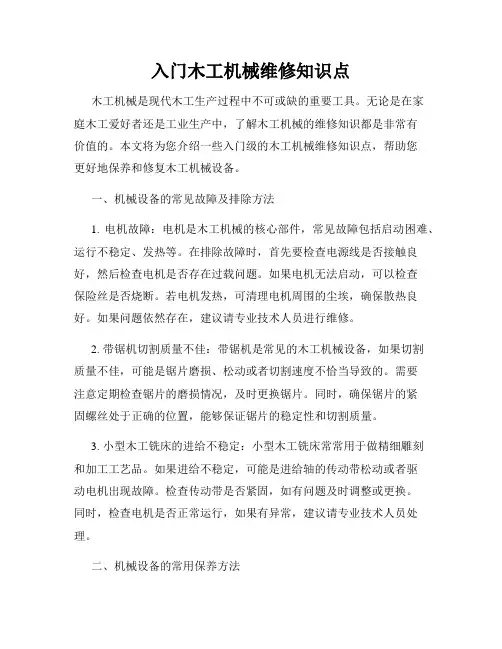

入门木工机械维修知识点木工机械是现代木工生产过程中不可或缺的重要工具。
无论是在家庭木工爱好者还是工业生产中,了解木工机械的维修知识都是非常有价值的。
本文将为您介绍一些入门级的木工机械维修知识点,帮助您更好地保养和修复木工机械设备。
一、机械设备的常见故障及排除方法1. 电机故障:电机是木工机械的核心部件,常见故障包括启动困难、运行不稳定、发热等。
在排除故障时,首先要检查电源线是否接触良好,然后检查电机是否存在过载问题。
如果电机无法启动,可以检查保险丝是否烧断。
若电机发热,可清理电机周围的尘埃,确保散热良好。
如果问题依然存在,建议请专业技术人员进行维修。
2. 带锯机切割质量不佳:带锯机是常见的木工机械设备,如果切割质量不佳,可能是锯片磨损、松动或者切割速度不恰当导致的。
需要注意定期检查锯片的磨损情况,及时更换锯片。
同时,确保锯片的紧固螺丝处于正确的位置,能够保证锯片的稳定性和切割质量。
3. 小型木工铣床的进给不稳定:小型木工铣床常常用于做精细雕刻和加工工艺品。
如果进给不稳定,可能是进给轴的传动带松动或者驱动电机出现故障。
检查传动带是否紧固,如有问题及时调整或更换。
同时,检查电机是否正常运行,如果有异常,建议请专业技术人员处理。
二、机械设备的常用保养方法1. 清洁:木工机械设备在使用过程中容易积聚尘埃和碎屑,影响设备的正常运行。
因此,定期清洁是必要的。
使用刷子或吸尘器清除尘埃和碎屑,确保设备保持干净。
2. 润滑:机械设备的运转过程中需要一定的润滑剂。
定期检查润滑系统,确保润滑油或润滑脂的供应充足。
同时,定期更换润滑油或润滑脂,避免过度使用或长时间不更换导致机械设备损坏。
3. 定期检查:定期检查机械设备的各个部件是否紧固,如发现故障或磨损,及时修复或更换。
检查电源线和插头是否正常,防止因为电路短路导致机械设备损坏。
三、维修前的安全措施在进行木工机械设备维修之前,需要采取一些安全措施,确保自身安全和设备的安全。
机械制造课后习题答案
2-2.切削过程的三个变形区各有什么特点?它们之间有什么关联?答:第一变形区:变形量最大。
第二变形区:切屑形成后与前刀面之间存在压力,所以沿前刀面流出时有很大摩擦,所以切屑底层又一次塑性变形。
第三变形区:已加工表面与后刀面的接触区域。
这三个变形区汇集在切削刃附近,应力比较集中,而且复杂,金属的被切削层在此处于工件基体分离,变成切屑,一小部分留在加工表面上。
2-11背吃刀量和进给量对切削力和切削温度的影响是否是一样?为什么?如何指导生产实践?答:不一样。
切削速度影响最大,进给量次之,背吃刀量最小。
从他们的指数可以看出,指数越大影响越大。
为了有效地控制切削温度以提高刀具寿命,在机床允许的条件下选用较大的背吃刀量和进给量,比选用打的切削速度更为有利。
2-13刀具的正常磨损过程可分为几个阶段?各阶段特点是什么?刀具的磨损应限制在哪一阶段?答:(1)初期磨损阶段新刃磨的道具后刀面存在粗糙不平之处以及显微裂纹、氧化或脱碳层等,而且切削刃较锋利,后刀面与加工表面接触面积较小,应力较大,所以该阶段磨损较快。
(2)正常磨损阶段刀具毛糙表面已经磨平,这个阶段磨损比较缓慢均匀,后刀面磨损量随着切削时间延长而近似地称正比例增加,这一阶段时间较长。
(3)急剧磨损阶段刀具表面粗糙度值增大,切削力与切削温度均学苏升高,磨损速度增加很快,一直刀具损坏而失去切削能力。
2-14刀具磨钝标准是什么意思?他与哪些因素有关?答:刀具磨损到一定限度就不能继续使用,这个磨损限度称为磨钝标准2-15什么叫刀具寿命?刀具寿命和磨钝标准有什么关系?磨钝标准确定后,刀具寿命是否就确定了?为什么?答:一把新刀或重新刃磨过的刀具从开始使用直至达到磨钝标准所经历的实际切削时间叫做刀具寿命。
2-17切削用量对刀具磨损有何影响?在VTm=C关系中,指数m的物理意义是什么?不同刀具材料m值为什么不同?答:切削速度影响最大,进给量次之,背吃刀量最小,和对切削温度影响顺序完全一致。
木工机械复习资料

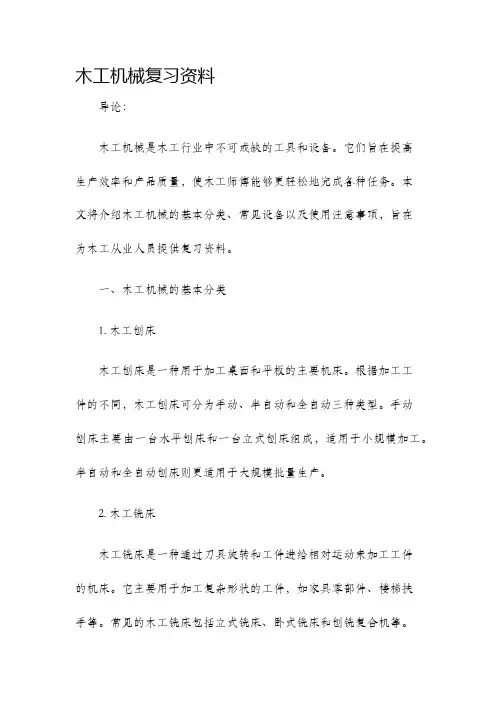

木工机械复习资料导论:木工机械是木工行业中不可或缺的工具和设备。
它们旨在提高生产效率和产品质量,使木工师傅能够更轻松地完成各种任务。
本文将介绍木工机械的基本分类、常见设备以及使用注意事项,旨在为木工从业人员提供复习资料。
一、木工机械的基本分类1. 木工刨床木工刨床是一种用于加工桌面和平板的主要机床。
根据加工工件的不同,木工刨床可分为手动、半自动和全自动三种类型。
手动刨床主要由一台水平刨床和一台立式刨床组成,适用于小规模加工。
半自动和全自动刨床则更适用于大规模批量生产。
2. 木工铣床木工铣床是一种通过刀具旋转和工件进给相对运动来加工工件的机床。
它主要用于加工复杂形状的工件,如家具零部件、楼梯扶手等。
常见的木工铣床包括立式铣床、卧式铣床和刨铣复合机等。
3. 木工锯床木工锯床是一种通过锯片切割木材的机床。
按锯切方式的不同,木工锯床可分为木工圆锯、木工带锯和木工链锯等。
木工锯床的选择应根据具体加工需求,确保安全高效地完成各类切割工作。
4. 木工削片机木工削片机是使用刀具旋转和工件进给相对运动来将木材切削成规定的形状。
它主要用于家具、地板、门窗等木制品的生产。
木工削片机根据加工物料的不同,可分为单锯削片机、多锯削片机等。
二、常见的木工机械设备1. 木工刨床:主要有台式刨床、电动刨床和台锯刨床等。
台式刨床适用于木材的刨削和角度修整;电动刨床适用于较小的木材刨削工作;台锯刨床则可同时完成破料和刨削工作。
2. 木工铣床:主要有手动铣床、立式铣床和卧式铣床等。
手动铣床适用于修边、开槽和直线加工等简单操作;立式铣床可完成形状曲线的加工;卧式铣床则适用于大板材和复杂形状的加工。
3. 木工锯床:主要有台锯、台式木工圆锯、割板锯和带锯等。
台锯适用于横切和纵切工作;台式木工圆锯可实现曲线切割和倾斜切割;割板锯适用于大型面板的切割;带锯可实现复杂曲线的切割。
4. 木工削片机:主要有台式削片机、多片削片机和CNC削片机等。
台式削片机适用于较小尺寸的木材削片;多片削片机可实现批量生产;CNC削片机则适用于复杂形状的削片加工。
木工机械复习资料
《木材加工装备学》复习题一.填充题:(每空1分,共分)1.在木工机械上有各种各样的运动,若按运动的性质分有:和以及这两种运动的。
2.原木带锯机一般为两大部分组成,即完成锯切的锯机(主机)和夹持原木完成进给的跑车(送材车)组成。
3.原木带锯机的下锯轮,一般为上锯轮的2.5~5倍重,目的是增加转动惯量,起飞轮作用,用以缓和由于锯路高度变化、木材材质不一致而引起速度的变化和锯条焊接处的摩擦而引起的冲击;还可以相对减轻挂脚处轴承负荷。
4.鼓式刨片机和鼓式削片机的主要区别是,前者采用侧面切削,后者采用端面切削。
5.杠杆式同时闭合装置主要由、和等构成。
6.平刨床有手工进给和机械进给两种刨床,压刨床全都是进给的刨床。
7.为保证原木在整个旋切过程中,单板厚度均匀一致,卡轴与刀床之间采用传动键联接。
8.利用多刀盘式削片机切削直径不大的枝桠或板条时,为了保证其连续切削,枝桠或板条最好进料。
9.双鼓轮刨片机是将刨片机切削出来的木片、碎单板片刨切成一定的刨花。
10.双鼓轮刨片机叶轮和刀环内壁之间径向间隙值一般为1-1.5mm。
间隙,切削功率显著增加,这是由于碎木片挤压在缝隙内了摩擦阻力。
间隙,切出的厚刨花比例显著增加,符合公称厚度的刨花比例下降。
11.热磨机主要由、、和四部分组成,此外,还有液压传动装置,高压水泵及电器控制装置等附件设备。
12.为了保证物料顺利地实现前移,我们希望:螺旋与物料之间的摩擦阻力小;螺旋管体与物料之间的小摩擦阻力也越小越好;而螺旋管体与物料之间的切向阻力则越大越为有利。
13.S管排料装置在工作时,排料频率与排料行程之间必须保持恰当的相互关系。
通常,排料,行程则宜小;反之,排料次数减少,行程则可。
从而维持一定的产、质量要求及汽压的相对稳定。
据实际生产经验,通常排料阀应以行程而频率,较为合适。
14.回转式进料装置的转子与阀体采用配合,以便通过手轮调整装置,进行移动调节其之间的距离,消除磨损导致的间隙。
木工机械_复习思考题
第1章绪论1、木工机械的发展趋势:提高木材的综合利用率;提高生产率和自动化程度;提高加工精度;应用高新技术;发展柔性化,集成化加工制造系统;安全无公害加工生产系统。
2、木工机械的特点:高切削速度;有些零部件的制造精度相对较低;木工机床的噪声水平较高;木工机械一般不需要冷却装置,但需要排屑除尘装置;木工机床多采用贯通式,工位方式少。
3、按照机床的加工性质,国家标准将木工机床分成13类,请列举任意6种机床的名称。
4、评定木工机床的技术经济指标:工艺的可能性;加工精度和表面粗糙度;生产率和自动化程度;结构、制造和维修;安全性和工作可靠性;效率、使用期限和生产成本。
第2章木材切削的基本理论1、木材切削:借助于刀具,按预定的表面切开工件上木材之间的联系,从而获得符合尺寸、形状和表面粗糙度要求的制品的工艺过程。
2、切削运动:主运动和进给运动。
3、加工过程中,工件的三个表面:待加工表面、加工表面和已加工表面。
4、楔形切刀的组成:前刀面、后刀面和切削刃。
5、刀具标注角度:前角、后角、楔角、切削角。
刀具工作角度标注的辅助坐标平面:基面、切削平面6、常见的刀具材料:碳素工具钢、合金工具钢、高速钢、硬质合金、陶瓷刀具等。
指出上图中平面的名称:CC——,NN——,RR——。
第3章锯与锯切加工1、带锯齿齿形主要有:直背齿、曲背齿和凹背齿。
2、带锯工作时,锯身上承受的主要应力有:张紧应力、弯曲应力、锯轮前倾应力、热应力和离心应力。
3、为什么需要对带锯进行适张处理?辊压锯身的主要方法有哪些?4、圆锯片的分类——按锯片相对于木材纤维的锯切方向不同可分为纵剖圆锯、横截圆锯和纵横锯圆锯片。
5、圆锯片工作时,锯片内的应力主要有:适张应力、回转应力、热应力。
6、提高圆锯片动态稳定性的方法:适张处理、锯身开槽、控制热应力。
第4章铣削与铣刀1、按照切削刃相对于铣刀旋转轴线的位置以及切削刃工作时所形成的表面,铣削主要分为:圆柱铣削、圆锥铣削和端面铣削,按照进给运动相对于主运动方向,可分为顺铣和逆铣。
【免费下载】木工机械设计基础总复习题答案
35
20%
20%
30%
30%
13. 带传动、齿轮传动、链传动用于多级传动时,带传动一般布置于 高速级 ,链 传动一般布置于 低速级 。
14. 带传动在工作过程中,带内所受的应力有 初拉力紧松边拉力 、 离心拉应力 、 弯曲应力 ,最大应力发生在 紧边绕上主动小带轮的横截面 。
15. 带传动的主要失效形式是 V 带疲劳断裂 和 打滑,弹性滑动 现象是不可避免 的。
带出现了磨损
5. 平面机构中若引入一个低副,将带入( B )约束。
A. 一个 B. 二个
6. 平面机构中若引入一个高副,将带入( B )约束。
A. 零个 B. 一个
7. 凸轮机构中的凸轮是( D )。??
A. 机器 B. 机构 C. 构件 D.零件
C. 三个 D. 零个
C. 二个 D. 三个
8. 在一定转速下,要减轻链传动的不均匀性和动载荷,应( D )
标准值、 导程角等于螺旋角且旋向相同。 32. 螺纹连接的自锁条件是 螺纹升角小雨螺旋副当量的摩擦角 。
二、选择题(单选或多选)
1. 下面几种常用传动机构传动比最大的是( C )。
A. 直齿圆柱齿轮传动 B. 斜齿圆柱齿轮传动 C. 蜗轮蜗杆传动 D.链传
动 E 带传动
2. 下面几种常用传动机构传动比最小的是( E )。
25
78
(1
)
75
35 25
35 25
78
35 75 (3
图)
78
(2
)
75
1
对全部高中资料试卷电气设备,在安装过程中以及安装结束后进行高中资料试卷调整试验;通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关,系电,力根通保据过护生管高产线中工敷资艺设料高技试中术卷资,配料不置试仅技卷可术要以是求解指,决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高与中带资负料荷试下卷高问总中题体资,配料而置试且时卷可,调保需控障要试各在验类最;管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下,安与要全过加,度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高;试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中,核资或对料者定试对值卷某,弯些审扁异核度常与固高校定中对盒资图位料纸置试,.卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置,弯高尤曲中其半资要径料避标试免高卷错等调误,试高要方中求案资技,料术编试交写5、卷底重电保。要气护管设设装线备备置敷4高、调动设中电试作技资气高,术料课中并3中试、件资且包卷管中料拒含试路调试绝线验敷试卷动槽方设技作、案技术,管以术来架及避等系免多统不项启必方动要式方高,案中为;资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资,管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装,工置合作调理并试利且技用进术管行,线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确:指灵在导活分。。线对对盒于于处调差,试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷,术调应问试采题技用,术金作是属为指隔调发板试电进人机行员一隔,变开需压处要器理在组;事在同前发一掌生线握内槽图部内纸故,资障强料时电、,回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资,料料线试试缆卷卷敷试切设验除完报从毕告而,与采要相用进关高行技中检术资查资料和料试检,卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况,然后根据规范与规程规定,制定设备调试高中资料试卷方案。
木工机械预测考题1(1)
名词解释锯卡:从锯条的两侧限制锯条,防止锯条颤动。
自动退避装置:跑车带动原木完成一次锯解后,需要退回原位,横向进料后在纵向进料进行下一次锯解。
退回原位之前,先要进行一段横移,和锯片离开一小段距离,避免跑车退回原位时原木摩擦锯条造成事故,完成这一过程的装置即自动退避装置,又称车摆。
划线锯片:先于全锯片锯切开板材的表层,通常仅露出工作台面1~3mm,采用顺向锯切在主锯锯切之前先将工件底面表层锯开的锯片。
止逆器:防止工件在做进给运动时发生倒退的一个装置。
划线锯:锯板机中工作下表面锯个槽的小锯片跑车:也叫行车或送材车,用于夹紧原木并将原木送到主机的锯条上。
摇尺机构:是控制被锯割木料横向进给的机构填空题分离刀的作用:防止夹锯划线锯片的作用:使木材下表面在主锯片工作时不会崩裂锯卡的作用:防止锯条颤动止逆器的作用:防反弹,防止工件在运动过程中倒退。
下锯轮的质量比较重,利用其惯性起飞轮作用。
平刨床的结构组成:床身,后工作台,前工作台,刀轴,导尺,传动系统。
前后工作台的高度差是一次刨削量(一次刨去的厚度),刨切厚度为2~3mm,最大10mm。
毛料被加工表面通常有一定程度的弯曲和翘曲,这里应该先加工它的凹面。
木工铣床按刀轴的数量分为单轴铣床,双轴铣床按刀轴的位置分为立式,卧式或上轴,下轴按加工能力分为轻型(600*800mm)、中型(800*1000mm)、重型(1000*1250mm)倾斜装置的作用:用于平衡木材对锯条的压力,防止锯条从锯轮上脱落。
防护罩或外壳的作用:防止锯条断裂或从锯轮上脱落造成事故,还有降低了噪音污染。
跑车的构成:车架,车桩,侧向进给装置,纵向行走传动装置,自动退避装置,车上翻料,卸料装置车桩:用于固定原木。
由夹紧装置和立桩微调装置组成。
原木侧向进给装置:通过齿轮齿条机构使立桩及立尺一起左右移动。
排锯机的工作原理:曲柄滑块机构(电机带动曲轴通过连杆带动锯框下做往复运动)划线锯片的作用:防止材料发生破裂现象。
木工机械复习综合
木工机械以木材为加工对象机械的总称工作运动完成加工所必须的最基本的运动,又分为切削运动和进给运动。
①切削运动是完成加工过程中的主运动。
消耗功率大。
②进给运动是保证加工过程连续进行的运动。
每一项运动都由动力机、传动机构和执行机构组成。
切削运动由主运动和进给运动产生的相对运动。
通常用主运动的大小、方向代表切削运动的大小、方向。
工件的三个表面:待加工表面;已加工表面;加工表面影响切削削力的因素:1木材树种;木材含水率;含有物;温度;密度2刀具切削角;后角:锋利度3切削用量切屑厚度;进给速度4切削方向横向切削;纵向切削;端向切削5切削方式斜刃切削与直刃切削;开式切削与闭式切削切削质量的影响因素:木材结构与含水率;刀具与机床;切削用量;切削方向;切削速度;进给速度。
铣削表面相邻xx的距离为切痕宽度铣削表面波纹的xx就是切痕xx刀具材料性能要求:热硬性;耐磨性;锋利性;经济性;工艺性。
影响铣削表面粗糙度的因素:铣刀转数n、切削圆直径D、刀齿数Z和进给速度U的影响如何提高铣削表面粗糙度:1.提高刀轴转数;2.增大刀头切削圆直径;3.降低进给速度;4.增加刀片数量。
5.提高切削刃的位置精度。
锯身预先张紧以保证锯齿稳定工作而产生适当的张紧度。
①为保证锯路平直,锯齿要张得足够紧;②锯齿发热使锯齿失稳;③在倾斜安装锯轮和切削力及切削温度的影响下,锯身沿宽度的应力下降,锯齿部分的应力几乎消失,锯条无法正常工作。
由许多链刀用链节联成的链条称为铣削链。
钻削是利用旋转的钻头切削并沿轴向进给木材的过程。
磨削的种类很多。
依据磨具和工件表面接触的状态划分,有线磨削、平面磨削和曲面磨削三种;依据磨具附着辐照体的形状划分,有带式磨削、辊式磨削、盘式磨削、轮式磨削和刷式磨削等五种。
磨具由磨粒、基体和粘结剂等组成粘结剂:很大程度上决定磨具的强度、耐热性和耐用度。
硬度:磨具表面的磨粒在磨削力的作用下脱落的难易程度。
磨削特点⑴每颗磨粒就是一把切削刃极不规则的切刀;⑵磨粒排列不规则;⑶磨削热大,木材已被烧焦,磨具易钝;⑷磨削功率大。
木工机械复习题
木工机械复习题简介:木工机械是指用于加工木材的各种机器设备。
它们在木工行业中起到重要的作用,帮助木工师傅们提高工作效率和加工质量。
为了帮助大家复习和巩固对木工机械的了解,本文提供了一些木工机械复习题。
通过对这些问题的理解和解答,您可以更好地了解木工机械的工作原理和使用方法。
一、刨床类机械1. 刨床的作用是什么?2. 描述一下刨床的工作原理。
3. 刨床的主要组成部分有哪些?4. 刨床分为哪几种类型?请逐一介绍。
5. 刨床的安全操作注意事项有哪些?二、铣床类机械1. 铣床的作用是什么?2. 请简要描述一下铣床的工作原理。
3. 铣床的主要类型有哪些?请逐一介绍。
4. 铣床的主要切削方式有哪些?5. 铣床的使用注意事项有哪些?三、锯床类机械1. 锯床的作用是什么?2. 描述一下锯床的工作原理。
3. 锯床的主要类型有哪些?请逐一介绍。
4. 锯床切割时的注意事项有哪些?5. 锯床的安全操作规范是什么?四、刨刀类机械1. 刨刀机的作用是什么?2. 描述一下刨刀机的工作原理。
3. 刨刀机的主要类型有哪些?请逐一介绍。
4. 使用刨刀机时需要注意哪些安全事项?5. 刨刀机的润滑方式有哪些?五、其他木工机械1. 除了刨床、铣床、锯床和刨刀机之外,你还了解其他哪些木工机械?请简单介绍它们的作用和工作原理。
2. 木工机械的使用和维护注意事项有哪些?请列举几条。
3. 你认为木工机械在现代木工行业中的重要性是什么?并阐述你的观点。
总结:以上是一些关于木工机械的复习题,通过对这些问题的思考和解答,可以巩固对木工机械的了解。
在使用和操作木工机械时,务必要注意安全事项,并进行适当的维护和保养,以保证机械设备的正常运行和延长使用寿命。
木工机械在现代木工行业中扮演着重要的角色,它们的出现大大提高了工作效率和加工质量,有助于推动木工产业的发展。
所以,对于木工师傅们来说,熟悉和掌握木工机械的使用方法和工作原理,是非常重要的。
机械精度设计与检测课后习题部分
解析:设计过程中需要考虑零件的尺寸和形状选择合适的加工方法并进行精度检测以确保达到精 度要求。
习题二答案与解析
题目:设计一个机械零件要求其精度达到0.01mm并给出检测方法。
答案:设计一个圆柱形零件采用高精度数控机床加工使用三坐标测量机进行检测。
案例三:某液压系统的精度设计与检测
液压系统的组成:泵、阀、油缸、管路等 精度要求:压力、流量、速度、位置等 设计方法:采用计算机辅助设计(CD)进行三维建模和仿真 检测方法:采用压力传感器、流量计、速度传感器等设备进行在线检测 结果分析:根据检测结果对液压系统进行优化和改进 应用领域:广泛应用于工程机械、汽车制造、航空航天等领域
实际应用案例分析
案例一:某机械零件的精度设计与检测
零件名称:某机械零件 设计要求:精度高稳定性好 检测方法:采用高精度测量仪器进行测量 检测结果:符合设计要求满足使用需求
案例二:某传动系统的精度设计与检测
传动系统类型:齿轮传动、链条传动、皮带传动等 精度要求:尺寸精度、位置精度、运动精度等 设计方法:CD建模、有限元分析、仿真模拟等 检测方法:光学测量、激光测量、超声波测量等 实际应用效果:提高传动效率、降低噪音、延长使用寿命等
机械精度:指 机械零件、部 件或整机在尺 寸、形状、位 置等方面的精
确程度
重要性:机械 精度直接影响 产品的性能、 寿命、可靠性
和安全性
设计原则:根 据使用要求、 制造工艺和成 本等因素合理 选择机械精度
检测方法:采 用测量仪器和 检测手段对机 械精度进行检
测和评估
机械精度设计的基本原则
木工机械复习
24锯片往复式锯板机的工作循环:压梁下降;启动主、副锯片电机,锯片升起;锯架小车进给;锯架小车进给终止;锯片下降;压梁上升。
三、木工刨床
1刨床的类型及作用:平刨床:加工基准面。压刨床:按需要厚度刨平工件的一面或两面。四面刨:同时加工工件的4个表面。
2平刨床工作台调整方式及特点:1、楔形导轨式特点:工作台支承面大,性能稳定,装配维修方便;自锁性能差,应加锁紧装置,另外工作台开口量大,不安全2、杠杆-偏心轮式特点:自锁性好;调整范围受限制(受偏心距e的限制,一般偏心距较小),刨削深度受限制(如MB504B刨削深度不超过5mm)
前进给滚筒(带槽纹):整体式:最多进给两根工件;分段式:同时进给两根以上工件。后进给滚筒是整体式的
7压刨床的进给方式及特点:带托辊;无托辊进给特点:进给阻力大,但基准面的精度提高,只要切削用量选择恰当,能顺利实现进给且能得到较好的加工质量;分段式弹性进给辊
8压刨床开机前的调整:1、工作台与刀刃应平行2、前、后下滚筒凸出工作台的高度h3、前上进料滚筒调整4、后上送料滚筒及压紧装置调整
16圆锯机的特点:1、结构简单,造价低,维修保养方便2、切削速度高,能适应各种原料和产品加工要求3、锯片稳定性差。锯片厚,锯路宽,出材率低于带锯4、不宜锯切> Φ500mm的原木5、修锯技术复杂。
17上轴式和下轴式圆锯机的特点:锯轴在工作台之上:更换锯片方便;当锯路高度相同时所需锯片直径小;压紧辊需要有足够的压紧力。锯轴在工作台之下:可用宽履带,适合于加工较宽的板材和大方材;锯屑不易落入履带导轨表面,锯割质量好
一、绪论
木工机械设备的主要技术参数:1、主参数2、主要工作部件的运动尺寸范围3、主运动的变速范围及级数、进给运动的进给量范围及级数、快速移动速度等4、主电机功率、转速、进给电机功率、转速5、轮廓尺寸(长×宽×高)6、重量
探讨木材加工机械中的质量控制与精度测试
探讨木材加工机械中的质量控制与精度测试木材加工机械在现代木材加工产业中扮演着重要的角色,质量控制和精度测试是确保加工机械性能和产品质量的关键因素。
本文将探讨木材加工机械中的质量控制与精度测试的相关内容,以帮助读者更好地了解并应用于实践中。
木材加工机械是指用来加工木材的各种设备和工具,包括锯木机、刨床、车床、钻床等。
在木材加工过程中,质量控制是确保加工机械的性能和产品质量的重要一环。
首先,质量控制需要确保机器本身的质量符合标准,以提高加工的效率和精度。
其次,在木材加工过程中,及时监测加工机械的运行状态和质量指标,以调整和改进加工过程的参数和方法。
最后,质量控制还需要对加工过程中的产品进行检验和测试,确保产品质量符合要求。
在木材加工机械中的质量控制中,精度测试是不可或缺的一部分。
精度测试是通过对加工机械的精度进行评估和验证,来保证加工的精度符合要求。
对于木材加工机械来说,常见的精度指标包括加工精度、尺寸精度和平整度。
加工精度是指加工机械在加工过程中所能达到的最高精度。
这个指标主要取决于机械的结构和材料,并常常与机械的加工精度贴近。
为了确保加工精度能够满足要求,木材加工机械需要经过严格的工艺和工程验证。
例如,在木材刨床的加工过程中,刀具的安装位置和角度需要精确调整,以保证加工出的木材表面光滑平整。
尺寸精度是指加工机械在加工过程中所能达到的尺寸精度。
这个指标是评估机械加工质量的重要依据。
在木材加工机械中,尺寸精度可以通过对加工出的木材尺寸进行测量和比对来进行评估。
例如,使用尺子和卡尺等工具来测量加工出的木材的精确尺寸,并与设计尺寸进行比较。
若加工出的木材尺寸与设计尺寸存在较大的偏差,则需要对加工机械进行调整和改进,以提高尺寸精度。
平整度是指加工机械在加工过程中所能达到的平整程度。
这个指标主要用于评估加工机械对木材表面的光滑程度。
在木材加工机械中,平整度可以通过测量加工出的木材表面的粗糙度来进行评估。
常用的测试方式包括光学和机械测量。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
木工机械质量检测
第一章绪论
1.说明产品的定义及其分类。
答:定义:产品是活动或过程的结果。
分类:目前一般将产品分为四种类型,分
别是硬件、软件、流程性材料、服务。
通过械加工或以机械加工为主要方法生产出来
的产品,称为机械产品。
2.质量与质量特性的概念以及质量特性主要内容有哪些?
答:质量:机械产品质量是指工程机械产品这一实体满足明确和隐含需要的能力
和特性的总和。
质量特性:是指产品、过程或体系与要求有关的固有属性。
质量特性包括:技术性能指标,可靠性,维修性,安全性,适应性,经济型,时间性,环境符合性。
3.什么是检验?
答:质量检验就是对产品、过程或服务的一种或多个特性进行测量、检查、验、
计量并将这些特性与规定的要求进行比较,做出接收(合格)或拒收(不合格)判别的过程。
4.质量检验的方式和方法有哪些?
答:检验方式有:按检验程序划分:进货检验、过程检验、最终检验;按检验地点划分:固定(集中)检验、就地检验、流动(巡回)检验;按检验目的划分:生产检验、验收检验、复查检验,仲裁检验;按检验数量划分:全数检验、抽样检验;按检验后果性质划分:非破坏性检验、破坏性检验;按检验人员划分:自我检验、互相检验、专职检验;按检验数据性质划分:计量值检验、计数值检验。
质量检验方法通常分为:感官检验、器具检验、试验性使用检验三种。
5.产品质量检验的依据有哪些?
答:产品质量检验的依据是:国家法律和法规、技术标准、产品图样、工艺文件、明示担保和质量承诺、订货合同及技术协议。
6.如何提高检验人员的素质?
第二章材料性能检验
1.拉伸试验主要测定材料的哪些指标?
答:拉伸试验可测定材料的屈服极限σs、强度极限σ b、伸长率δ和截面收缩率ψ,这是最具有代表性的材料力学性能的四个指标。
2.以金属为代表的结构材料在拉伸加载下,其力学响应通常包括哪些主要过程;一般用什么曲线来表征这种响应;在典型曲线上的哪些主要强度和变形指标?
答:四个阶段:弹性阶段,屈服阶段,强化阶段,局部径缩阶段。
曲线:力-位移曲线,应力-应变曲线
b点对应的应力σe称为弹性极限。
其中的oa段表示应变与应力成正比,a点对应的应力称为比例极限σp。
屈服极限σs。
强化阶段中的最高点e对应的应力是材料所能承受的最大应力,称之为强度极限σb。
3.为什么压缩试验只用于脆性材料,而不用于塑性材料?
答:脆性材料在较小的拉应力下就被拉断,没有屈服和颈缩现象,拉断前的应变很小,延伸率也很小。
对于塑性材料,只能压扁不能压破。
4硬度不是物理量,而为什么在工程中还要进行硬度测试?
答:用测量硬度的方法不会破坏零件即可得到该材料的强度数据。
所以在工程检测中,测量材料的硬度是材料的力学性能指标测试中不可缺少的,而且也是简易的测试项目。
5.硬度试验分为几类,各类硬度试验的意义是什么?各种硬度试验方法得到的硬度值是否具有可比性,为什么?
答:硬度试验按试验方法的物理意义可分为刻划硬度、回跳硬度和压人硬度三大类。
刻划硬度主要表征材料抵抗破裂的能力;回跳硬度(如肖氏硬度)主要表征材料弹性变形功的大小;压入硬度主要表征材料抵抗变形的能力。
由此可见,硬度不是一种基本力学性能,对不同类型的硬度试验结果,分别和材料的断裂抵抗力、弹性比功和变形抵抗力相关。
工程中应用最多的是压人硬度,其中包括布氏硬度、洛氏硬度、维氏硬度和显微硬度等。
6.HBS=125HBS10/1000/30的意义是什么?
答:HBS或HBW- 压头分别为淬火钢球或硬合金球测得的布氏硬度单位符号。
如对某试样材料进行布氏硬度试验,施加的试验力为9.807kN(1000kgf),钢球压头直
径为10mm,试验力保持时间为30s,测得其硬度值为125.34,则材料的布氏硬度
表达为:HBS=125HBS/1000/30。
7.有一洛氏硬度试验,采用A标尺组合,测得压痕深度变化量e为0.055 mm,则硬度为多少? (A标尺K=100)
答:硬度的计算公式为:HR=K-e。
A标尺硬度为HRA,B标尺硬度为HRB, C
标尺硬度为HRC;….
8.冲击试验中通常都采用缺口试样,为什么?试验的性能指标主要反映试材料的什么
性能?
答:试样缺口的尺寸和表面粗糙度对试验结果有显著影响,所以缺口一般应铣削
和磨销加工,以保证试样尺寸。
冲击试验所得性能指标没有明确的物理概念,所得性
能数值也不能用于对所测性能做定量评价或设计计算。
但冲击试验简单方便,是最容
易获得材料动态性能的试验方法。
9.标准金属夏比冲击试验使用两种缺口试样,它们分别测定什么性能指标,两种缺口
的性能指标是否可比?
答:试样分为夏比U型缺口和夏比V型缺口冲击试样。
对于u形缺口试样和V形缺口试样,都规定了两个性能指标,即冲击吸收功A k和冲击韧度a k。
冲击吸收功为试样冲断时所吸收的功,U形缺口试样记为A ku,V形缺口试样记为A kv。
冲击韧度为冲击吸收功除以试样缺口底部横载面面积的商,u形缺口试样记为a ku,V形缺口试样记为
a kv。
10.什么是疲劳、疲劳寿命、疲劳极限?
答:疲劳:工程结构在服役中,由于承受变动载荷而导致裂纹萌生和扩展以至断
裂失效的全过程称为疲劳;疲劳寿命:构件在变动载荷(应力)下工作时,载荷每重复
变化一次称为一次应力循环,重复变化的次数称为循环次数,材料破坏前经历的循环
次数称为疲劳寿命N;疲劳极限:在疲劳试验中,应力交变循环大至无限次而试样仍不
破损时的最大应力叫疲劳极限。
11.疲劳破坏的垒过程包括哪些阶段,金属材料疲劳破坏的主要特征是什么?
答:疲劳破坏的全过程包括:微裂纹的萌生、宏观裂纹的形成、裂纹的稳定发展、裂纹的失稳扩展直到破坏;主要特征:①导致疲劳破坏的应力水平低,疲劳极限低于
抗拉强度,甚至低于屈服强度,并且须经过多次应力循环,一般须经历数千次以至数
百万次后才失效。
;②疲劳断裂后,不产生明显的塑性变形,而断裂; ③疲劳破坏对缺陷具有很大的敏感性,疲劳裂纹一般起源于零件高度应力集中的部分或表面缺陷处,如表面裂纹、软点、夹杂、急剧的转角过渡及刀痕等。
12.在图2-28中,σ0=575.5MPa ,σ1=546.7MPa ,σ2=519.4MPa ,
σ3=492.1MPa ,σ4=464.8MPa ,求其疲劳极限σ-1。
答: 13.什么是应力集中,应力集中对构件有什么影响?
答:因构件外形突然变化而引起局部应力急剧增大的现象,称为应力集中。
用塑性材料制成的零件在静载作用下,可以不考虑应力集中的影响。
对于脆性材料制成的零件,应力集中的危害性显得严重。
截面尺寸改变得越急剧、角越尖、孔越小.应力集中的程度就越严重。
因此,零件上应尽可能地避免带尖角的孔和槽,在阶梯轴的轴肩处要用圆弧过渡,而且在结构允许的范围内.应尽量使圆弧半径大一些。
缺口的存在会引起应力集中而导致材料向脆性状态转化,从而使材料的力学性能发生变化。
14.简述残余应力产生的原因及残余应力对产品质量的影响?
答:机件或构件由于加工、装配和冷热的变化的影响,使机件或构件内部产生不容易消失的应力-残余应力。
残余应力的存在对材料性能有一定的影响,其影响有好有坏。
工程中可充分利用好的方面,消除有害的方面,使材料性能做到优化。
残余应力影响机电产品精度的持久性。
15.断裂形式的三种基本类型是什么?哪种断裂最危险?
答:三种基本类型分别是I 型(张开型)断裂、Ⅱ型(滑开型)断裂和lll 型(撕开型)断裂;在这三种基本类型中,以I 型断裂最危险也最常见
16.断裂韧性测试中主要测试哪些指标?
答:常规力学性能指标如强度极限、比例(弹性)极限、伸长率和冲击韧性。
∑=-=+++=m i i i n n V n V V V n 1
221111)...(1σσσσσ。
