中置式开关柜操作规程
中置式开关柜使用说明
产品技术性能、参数的描述一、概述KYN□—40.5金属铠装中置式开关柜（以下简称开关柜）除满足GB3906—1991《3~35KV交流金属封闭开关设备》标准外，还等效采用IEC298《交流金属封闭开关设备和控制设备》标准，并满足电力部提出的：“五防”要求。
二、结构简介和特点结构简介整个柜体是有高强度耐腐蚀的敷铝锌钢板经折弯后用高强度铆钉铆接而成的。
整个柜体被金属隔板分隔成四个独立小室：母线室、手车室、电缆室、仪表室。
高压室均设有压力释放通道，手车室与母线室、馈电室之间设有金属活门。
开关柜防护等级可达IP4X，电缆室空间宽裕，可并接多根电缆。
五防联锁一改原来的强制型联锁而变成预防型联锁，使联锁更安全、可靠。
特点1.人机界面、清晰明了面板上以不同颜色标注的7个位置十分明了（见使用说明书），操作人员可以按面板上标注的操作示意图进行程序化操作2.防护功能齐全，更安全、更可靠2.1 断路器室门与断路器可靠的联锁，断路器合闸状态与一次主触头可靠联锁。
断路器在试验位置（一次主触头未接触），断路器可做分、合闸试验；断路器只有在分闸状态，才能将断路器推入柜内；断路器室门关上后，才能操作断路器；断路器在合闸位置，柜门不能打开。
2.2 断路器在断开试验位置，带电指示没有指示，电磁锁解锁（可选项）才能合接地开关，接地开关在合闸位置上，才能打开后门。
2.3 接地开关在断开位置，才能操作断路器推进机构旋钮，将断路器推向工作位置。
2.4 柜内一次触头座前有上下两扇活门，拉出断路器，活门自动关闭。
并强行闭锁，有效防止误碰导电部分2.5 断路器门把手装有锁，钥匙和锁对应时才能开启2.6 四销锁门结构解除了往常关门、开门操作烦琐的烦恼。
无论何种状态，坚固可靠的门都能有效禁止受内部故障电弧的冲击。
2.7 二次与一次之间的闭锁a、不插上二次插头，断路器室门不能关闭，更不能将断路器移到工作位置。
b、工作位置时，绝不可能拔二次插头。
c、断开位置不拔掉二次插头，断路器拉不出来。

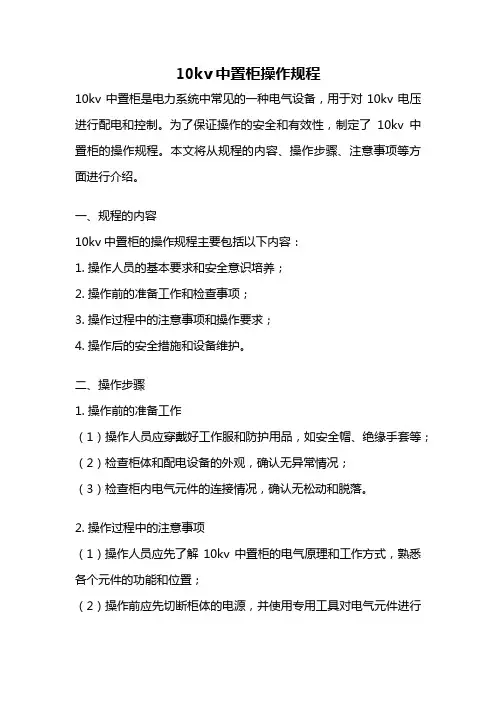

10kv中置柜操作规程
10kv中置柜操作规程10kv中置柜是电力系统中常见的一种电气设备，用于对10kv电压进行配电和控制。
为了保证操作的安全和有效性，制定了10kv中置柜的操作规程。
本文将从规程的内容、操作步骤、注意事项等方面进行介绍。
一、规程的内容10kv中置柜的操作规程主要包括以下内容：1. 操作人员的基本要求和安全意识培养；2. 操作前的准备工作和检查事项；3. 操作过程中的注意事项和操作要求；4. 操作后的安全措施和设备维护。
二、操作步骤1. 操作前的准备工作（1）操作人员应穿戴好工作服和防护用品，如安全帽、绝缘手套等；（2）检查柜体和配电设备的外观，确认无异常情况；（3）检查柜内电气元件的连接情况，确认无松动和脱落。
2. 操作过程中的注意事项（1）操作人员应先了解10kv中置柜的电气原理和工作方式，熟悉各个元件的功能和位置；（2）操作前应先切断柜体的电源，并使用专用工具对电气元件进行接地；（3）操作时应按照操作流程和要求进行，不得随意更改或省略步骤；（4）操作时应注意自身安全，避免触摸电气元件和裸露导线；（5）操作过程中要保持清洁，避免灰尘和杂物进入柜内。
3. 操作后的安全措施和设备维护（1）操作完成后，应及时恢复柜体的电源，并检查电气元件的连接情况；（2）操作人员应清理操作过程中的工具和杂物，保持柜体的整洁；（3）定期对10kv中置柜进行维护和检修，保证设备的正常运行；（4）在柜体发生故障或异常情况时，应及时报修或寻求专业人员的帮助。
三、注意事项1. 操作人员应具备一定的电力知识和技能，熟悉10kv中置柜的结构和工作原理；2. 操作人员应严格按照操作规程进行操作，不得擅自更改或省略步骤；3. 操作人员应时刻保持警惕，注意观察柜体和配电设备的工作状态，发现异常情况及时处理；4. 操作人员应定期参加培训和考核，提升自身的技能和安全意识。
四、设备维护和管理1. 10kv中置柜的设备维护应按照规定的周期进行，包括巡视、清洁、检修等；2. 设备维护应由专业人员进行，确保设备的正常运行和安全性；3. 设备管理应建立健全的档案记录和维护清单，及时更新和整理相关资料；4. 设备管理应配备必要的备品备件，及时更换损坏的部件，提高设备的可靠性和使用寿命。
KYN28型中置式高压开关柜概述及操作顺序说明
KYN28A-12户内交流金属铠装移开式开关设备产品概述：KYN28A-12户内交流金属铠装移开式开关设备〔以下简称开关柜〕适用于三相交流50Hz、额定工作电压3.6〜12kV、额定工作电流630〜4000A、额定短时耐受电流20〜50kA系统中接受和分配电能之用；并具有对电路进行限制、保护和监测等功能.开关柜满足GB3906-2006、DL/T404-2007、GB1984-2003、IEC60298 IEC60694 〔2001〕等标准的技术要求;能够配置VZ1、VD4、VS1 等多种型号的真空断路器、具有完善的预防误操作的联锁装置〔包括〃五防〃功能〕；元件布置合理,方案齐全,扩展性好,可满足用户的各种需要.开关柜是技术先进、结构合理、使用方便、平安可靠、性能稳定的配电设备,已在石化企业、造纸企业、冶金企业、发电厂、变电站及民用建筑中广泛使用.功能特点:♦平安可靠一一完全金属铠装及全封闭结构；采取均衡电场举措,可配置出〃型母线；各功能室用接地的金属板完全隔开,相互独立；所有设备的操作,包括断路器的分合闸、断路器手车的推入或移出及接地开关的分合闸操作等,均能在断路器门关闭状态下进行；具有可靠完善的联锁装置,能有效地预防误操作.♦实用性强一一壳体封闭严密,可预防杂物及小动物进入；手车互换性好,更换断路器非常方便；接地开关装设涡轮变速操作机构,操作异常轻便；♦适应性广一一进出线方式可适应电缆或母排上下进出线；一次方案扩展性好；可靠墙安装或背靠背安装,占地面积小；可配置VZ1、VD4、VS1等多种型号的真空断路器和F-C组合电器; 额定电流可达4000A,额定短时耐受电流可达50kA；电缆室有充裕的空间,可连接多根电缆.技术参数：外形尺寸:户应与制造厂协商；当断路器用于开断电容器组时,电容器组的额定电流不大于断路器额定电流的80%. ※：额定电流达3150A时需配备风冷装置.使用条件：♦周围空气温度：上限+40℃,下限-15℃,日内平均温度不超过+35℃♦周围空气无明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染.♦海拔高度：开关柜使用在12kV时,不超过1000m开关柜使用在3.6kV、7.2k时,不超过2000m♦空气相对湿度：日平均值不大于95%,月平均值不大于90%♦地震烈度：不超过8度.♦用户有特殊要求时,可与我公司协商并取得一致意见订货须知：1、主电路方案编号、用途、单线系统图、排列图和配电室平面布置图等2、辅助回路接线原理图、端子排列图3、开关设备内的电器元件的型号、规格、数量4、开关设别限制、测量及保护功能的要求以及其他闭锁和自动装置的要求5、如开关设备之间或进线柜需要母线桥连接,应提供母线桥的额定载流量,母线桥的跨度,距地高度等具体要求数据6、需要附件、备件时,应提出种类和数量开关设备使用在特殊环境条件,应在订货时详细说明KYN28系列开关柜操作顺序高压开关柜由柜体和手车两大局部构成.柜体由金属隔板分隔成四个独立的隔室：母线室、手车室、电缆室和继电器仪表室.高压柜手车按用途分为断路器手车、计量手车、隔离手车几种,同品牌、同参数规格的手车可互换.手车在柜内有试验位置和工作位置,每一位置都均有到位装置,并连接到电气和机械连锁装置,预防操作人员误操作以保证操作平安.1、断路器手车在试验或工作位置时,断路器才能进行合分操作,且在断路器合闸后,手车无法移动,预防了带负荷误拉、推断路器；2、仅当接地开关处于分闸位置时,断路器手车才能从试验位置移至工作位置,仅当断路器手车处于试验位置时,接地开关才能进行合闸操作,实现了预防带电误合接地开关及防止接地开关处于闭合位置时关合断路器；3、接地开关处在分闸位置时,下门及后门都无法翻开,预防了误入带电间隔；4、断路器在工作位置时,二次插头被锁定不能拔出.高压柜平安连锁装置为保证平安及联锁装置可靠不至损坏,必须按联锁程序进行操作.高压开关柜有平安可靠的连锁装置,其作用为：1、预防误操作断路器.2、预防带负荷拉合隔离开关,即预防带负荷推拉小车.3、预防带电挂接地线,即预防带电合接地开关.4、预防带接地线送电,即预防接地开关处于接地位置时送电.5、预防误入带电间隔.进线柜送电操作程序1、关闭所有柜门及后封板,并锁好〔接地开关处于合位时方可关出线柜下门〕.2、推上转运小车并使其定位,把断路器手车推入柜内并使其在试验位置定位〔推断路器时需把断路器两推拉把手往中间压,同时用力将断路器推入柜内,断路器到达试验位置后放开推拉把手,把手应自动复位〕,手动插上航空插,关上手车室门并锁好.3、观察上柜门各仪表、信号指示是否正常〔正常时综合继保电源灯亮,手车试验位置灯、断路器分闸指示灯和储能指示灯亮,如所有指示灯均不亮,那么翻开上柜门,确认各母线电源开关是否合上,如已合上各指示灯仍不亮,那么需检修限制回路〕.4、将断路器手摇柄插入摇柄插口并用力压下,顺时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄,此时手车处于工作位置,航空插被锁定,断路器手车主回路接通,查看相关信号〔此时手车工作位置灯亮,同时手车试验位置灯灭〕.5、观察带电显示器,确定外线电源已送至本柜〔带电显示器面板开关压下为ON位置, 如带电显示灯亮表示外电源已送至本柜断路器下触头. 如带电显示灯不亮,那么需先送外电源至本柜〕.6、操作仪表门上合、分转换开关使断路器合闸送电,同时仪表门上红色合闸指示灯亮, 绿色分闸指示灯灭,查看其它相关信号,一切正常,送电成功〔操作合、分转换开关时, 把操作手柄顺时针旋转至面板指示合位置,松开手后操作手柄应自动复位至预合位置〕.7、如断路器合闸后自动分闸或运行中自动分闸,必须判断故障并排除故障后才可按以上程序重新送电〔此时观察综合继保,判断导致分闸的原因是存在线路故障或综合继保故障. 在检修完毕后,需手动复位综合继保〕.进线柜停电操作程序1、观察所有柜相关信号,确认所有出线柜断路器均处于分闸位置.2、操作仪表门上合、分转换开关使断路器分闸停电,同时仪表门上红色合闸指示灯灭, 绿色分闸指示灯亮,查看其它相关信号,一切正常,停电成功〔操作合、分转换开关时, 把操作手柄逆时针旋转至面板指示分位置, 松开手后操作手柄应自动复位至预分位置〕3、将断路器手车摇柄插入摇柄插口并用力压下,逆时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄,此时手车处于试验位置,航空插锁定解除,翻开手车室门,手动脱离航空插〔手车主回路断开〕.4、推上转运小车并使其锁定,拉出断路器手车至转运小车,移开转运小车〔拉断路器时需把断路器两推拉把手往中间压,同时用力将断路器从柜内拉出,断路器拉到转运小车并到位后,放开推拉把手,把手应自动复位〕.5、观察带电显示器,确认不带电方可继续操作〔进线柜下门有电磁锁强制闭锁,只有在进线端不带电时方可解锁,但在进线端带电时也可用钥匙紧急解锁.进线断路器分闸并不代表进线柜不带电,如外电源没停,此时电缆室是带高压电的,强行进入有生命危险〕.6、翻开下门,验电〔必须验电〕,放电〔必须放电〕,挂接地线〔必须挂接地线〕,维修人员可进入维护、检修.出线柜送电操作程序1、关闭所有柜门及后封板,并锁好〔接地开关处于合位时方可关柜下门〕.2、将接地开关操作手柄插入中门右下侧六角孔内,逆时针旋转,使接地开关处于分闸位置,取出操作手柄,操作孔处联锁板自动弹回,遮住操作孔,柜下门闭锁.3、推上转运小车并使其定位,把断路器手车推入柜内并使其在试验位置定位〔推断路器时先把断路器两推拉把手往中间压,同时用力将断路器推入柜内,断路器到达试验位置后, 放开推拉把手,把手应自动复位〕,手动插上航空插,关上手车室门并锁好.4、观察上柜门各仪表、信号指示是否正常〔正常时综合继保电源灯亮,手车试验位置灯、断路器分闸指示灯和储能指示灯亮,如所有指示灯均不亮,那么翻开上柜门,确认各母线电源开关是否合上,如已合上各指示灯仍不亮,那么需检修限制回路〕.5、将断路器手车摇柄插入摇柄插口并用力压下,顺时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄,此时手车处于工作位置,航空插被锁定,断路器手车主回路接通,查看相关信号〔此时手车工作位置灯亮,同时手车试验位置灯灭〕.6、操作仪表门上合、分转换开关使断路器合闸送电,同时仪表门上红色合闸指示灯亮, 绿色分闸指示灯灭,查看带电显示及其它相关信号,一切正常,送电成功〔操作合、分转换开关时,把操作手柄顺时针旋转至面板指示合位置,松开手后操作手柄应自动复位至预合位置〕.7、如断路器合闸后自动分闸或运行中自动分闸,必须判断故障并排除故障后才可按以上程序重新送电〔此时观察综合继保,判断导致分闸的原因是存在线路故障或综合继保故障.在检修完毕后,需手动复位综合继保1、操作仪表门上合、分转换开关使断路器分闸停电,同时仪表门上红色合闸指示灯灭, 绿色分闸指示灯亮,查看其它相关信号,一切正常,停电成功〔操作合、分转换开关时, 把操作手柄逆时针旋转至面板指示分位置,松开手后操作手柄应自动复位至预分位置〕.2、将断路器手车摇柄插入摇柄插口并用力压下,逆时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄,此时手车处于试验位置,航空插锁定解除,翻开手车室门,手动脱离航空插〔手车主回路断开〕.3、推上转运小车并使其锁定,拉出断路器手车至转运小车,移开转运小车〔拉断路器时先把断路器两推拉把手往中间压,同时用力将断路器从柜内拉出,断路器拉到转运小车并到位后,放开推拉把手,把手应自动复位〕.4、观察带电显示器,确认不带电方可继续操作.5、将接地开关操作手柄插入中门右下侧六角孔内,顺时针旋转,使接地开关处于合闸位置,确认接地开关已处于合闸后,翻开柜下门,维修人员可进入维护、检修.6、接地开关和断路器及柜门均有联锁,只有在断路器处于试验位置或抽出柜外才可以合分接地开关,也只有在接地开关分闸后才可把断路器由试验位置摇至工作位置,不可强行操作.接地开关与柜下门联锁可紧急解锁,只有在确认必要时才可紧急解锁,否那么有触电危险. 所用变柜操作程序所用变熔断器手车的操作方法与断路器手车操作相同, 禁止带负荷操作熔断器手车.所用变熔断器手车的熔断器虽然具有一定的分断及消弧水平,但必须正确顺序操作熔断器手车〔先翻开柜下门,分断所有低压断路器,关好柜下门并锁紧,最后才能操作熔断器手车〕. 所用变柜后封板和熔断器手车没联锁,即在所用变投运时,也可用专用工具翻开柜体后封板,这时所用变的低压端可直接接触,通常按先摇出熔断器手车再翻开后封板顺序操作, 如特殊情况下必须带电开后封板时,需特别注意平安.上下压配电柜平安技术操作规程：1、在全部和局部带电的盘上进行工作,应将检修设备与运行设备以明显标志隔开.2、有电流互感器电压互感器的二次绕组应有永久性的、可靠的保护接地.3、在运行的电流互感器二次回路上工作时,应采取以下平安举措：(1)、严禁将电流回路断开.(2)、为了可靠地将电流互感器二次线圈短路,必须使用短路片和短路线,禁止使用导线缠绕.(3)、禁止在电流互感器与短路端子之间的回路和导线上进行任何工作.4、在运行中的电压互感器二次回路上工作时,应采取以下平安举措：(1)、严格预防短路或接地(2)、应使用绝缘工具、戴绝缘手套,必要时在工作前停用有关继电保护装置.(3)、接临时负载时,必须装有专用的开关和熔断器.(4)、二次回路通电试验时,为预防由二次侧向一次反变压,除将二次回路断开外,还应取下一次熔断器.(5)、二次回路通电或耐压试验前,应通知值班员和有关人员,并派人看守现场,检查回路,确认无人工作前方可加压.(6)、检查断电保护和二次回路的工作人员,未经值班人员许可,不准进行任何倒闸操作.。
KYN28型中置式高压开关柜概述及操作顺序说明
KYN28A-12 户内交流金属铠装移开式开关设备产品概述：KYN28A-12户内交流金属铠装移开式开关设备(以下简称开关柜)适用于三相交流50Hz、额定工作电压3.6～12kV、额定工作电流630～4000A、额定短时耐受电流20～50kA系统中接受和分配电能之用；并具有对电路进行控制、保护和监测等功能。
开关柜满足GB3906-2006、DL/T404-2007、GB1984-2003、IEC60298 IEC60694（2001）等标准的技术要求; 能够配置VZ1、VD4、VS1等多种型号的真空断路器、具有完善的防止误操作的联锁装置（包括“五防”功能）;元件布置合理，方案齐全，扩展性好，可满足用户的各种需要.开关柜是技术先进、结构合理、使用方便、安全可靠、性能稳定的配电设备，已在石化企业、造纸企业、冶金企业、发电厂、变电站及民用建筑中广泛使用。
型号说明：功能特点：◆安全可靠——完全金属铠装及全封闭结构；采取均衡电场措施，可配置“D”型母线；各功能室用接地的金属板完全隔开，相互独立；所有设备的操作，包括断路器的分合闸、断路器手车的推入或移出及接地开关的分合闸操作等，均能在断路器门关闭状态下进行；具有可靠完善的联锁装置，能有效地防止误操作。
◆实用性强——壳体封闭严密，可防止杂物及小动物进入；手车互换性好，更换断路器非常方便；接地开关装设涡轮变速操作机构，操作异常轻便；◆适应性广——进出线方式可适应电缆或母排上下进出线；一次方案扩展性好；可靠墙安装或背靠背安装，占地面积小；可配置VZ1、VD4、VS1等多种型号的真空断路器和F-C组合电器；额定电流可达4000A，额定短时耐受电流可达50kA；电缆室有充裕的空间，可连接多根电缆。
技术参数：外形尺寸：应与制造厂协商；当断路器用于开断电容器组时，电容器组的额定电流不大于断路器额定电流的80%。
※：额定电流达3150A时需配备风冷装置。
使用条件：◆周围空气温度：上限+40℃，下限-15℃，日内平均温度不超过+35℃◆周围空气无明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染。
开关柜操作规程
开关柜操作规程上海西屋开关有限公司公司地址：上海奉贤区沪杭公路655-659号总机电话：86-21-57432222转各部传真：86-21-57436107馈线柜断路器手车进出柜操作规程进柜前的准备1、检查开关手车和开关柜元件完好无损，开关和手车室无异物，并清除绝缘件表面积尘。
2、在动静触头和手车进柜导轨部位涂上凡士林。
手车由柜外进入柜内1、手车随转运车移至柜前方、调整引轨高度使两定位轴插入轨内、并用锁定杆与柜联锁。
2、双手同时向内侧拉动底盘车定位架两侧把手，使其与转运车两侧限位脱离；3、匀速将手车推入柜内，手车底盘与柜前沿平齐时，松开两侧把手使手车与柜体可靠锁定，此时，断路器手车的一二次回路均与开关柜完全隔离，手车处于备用状态。
4、插上二次插头，二次回路与开关柜连接，一次回路断开，关闭手车室门并锁紧，此时手车处于试验位置。
手车在试验位置1、打开接地刀前档板挂锁，压下档板，接地开关可以进行分合操作；2、将远方/就地切换开关切换至就地位置，就地开关或按钮就可实现试验合闸和分闸；3、将切换开关切换至远方位置时，就地不能实现电动合分闸操作；4、接地开关合闸时，断路器手车机械闭锁自动锁定，手车不能向工作位置移动；5、接地开关合闸后，机械连锁解除，电缆室门方可打开。
手车从试验位置到工作位置1、关上电缆室门并锁紧，除去挡板挂锁后把接地开关分闸；2、断路器在接地开关分闸后，手车方可向工作位置移动；3、在行进过程中，接地开关被机械闭锁自动锁定，不能合闸；4、行进中，接地开关操作孔被锁定，不能操作接地开关；5、与此同时，开关柜手车室内的上下活门自动打开，二次插头被锁定不能拔下；6、插入进出柜操作摇柄顺时针转动约20圈，手车到达工作位置时，可以听到行程开关切换时发出“嗒”的声音；7、拔出进出柜操作摇柄，此时，一次隔离触头接通，二次控制和辅助回路接通，断路器分闸，手车处于备用状态，可随时根据系统要求投入运行。
手车在工作位置1、一二次回路均接通；2、将远方/就地切换开关切换到就地位置，控制开关或按钮可以实现电动分合闸操作；3、将远方/就地切换开关换到远方位置，此时，由中央控制室实现遥控操作和监控保护，断路器合闸即处于运行状态；4、接地开关操作孔被开关手车机械闭锁，不能操作；5、断路器合闸后，手车机械锁定，不能移动。
中置式开关柜操作规程
中置式开关柜操作规程一.结构简介:1.柜体采用敷铝锌板经多重折边后组装而成;2.完全的金属铠装和隔室的彻底分隔;3.柜体密封度高,防止杂物和小动物的进入,防护等级达IP4X;4.高压室内的真空断路器和操动机构只需少量维护,手车更换方便,互换性好;5.设备具备可靠的机械联锁,均可在关门情况下进行.二. 中置柜（配ZN63A-12）主要操作附件：1.）手车进出受柄：操作时手柄要按进去，顺时针操作为进车，逆时针操作为出车;2.）储能手柄：顺时针摇动为储能操作，储能到位情况看断路器面板上的指示或仪表室门板上的指示灯;3.）接地开关操作手柄：顺时针操作为合，逆时针操作为分;4.）紧急解锁销：用于特殊需要时打开电缆室门;5.）门锁钥匙：用于锁紧各隔室门6.）内六角扳手：主要用于紧固开关静触头和封闭后封板。
7.）转运小车：用于检修时拉出手车及同类型手车的互换。
三. KYN28A-12（Z）“五防”联锁功能介绍：1.）通过提示性的操作按钮或控制部件来进行分合操作，以防止误合、误分断路器；2.）断路器底盘上的机械联锁使手车在试验位置和工作位置时才能进行合分闸操作，而且，在断路器合闸后手车无法移动，防止了带负荷误推拉断路器；3.）接地开关联锁机构可以达到：仅当接地开关处于分闸状态时，断路器手车才能从试验/断开位置移至工作位置。
仅当断路器手车处于试验断开位置时，接地开关才能进行合闸操作（接地开关可带带电显示装置）。
这样实现了防止带电误合接地4.）接地开关处于分闸位置时，下门和后封板均被联锁机构锁住无法打开，达到了防止误入带电间隔。
5.）在摇进断路器前请插入二次插件，手车进入工作位置时，二次插头将被锁定不能拔除。
使用联锁注意事项：1.）本产品是以机械联锁为主，辅以电气联锁来实现其功能的，操作人员在操作时应注重操作规程与技术手段相结合才能有效的发挥联锁的保障作用，防止误操作事故的发生；2.）本产品的联锁功能的投入和解除，均为在正常操作过程中实现的，无额外的操作步骤。
10KV中置柜操作说明书
10KV中置柜操作说明一，进线柜送电操作程序1)关闭所有柜门与后封板,并锁好。
〔接地开关处于合位时方可关出线柜下门〕2)推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位，(推断路器时需把断路器两推拉把手往中间压,同时用力往前推(往柜内推),断路器到达试验位置后,放开推拉把手,把手应自动复位。
)手动插上航空插，关上手车室门并锁好。
3)观察上柜门各仪表、信号指示是否正常。
〔正常时综合继保电源灯亮，手车试验位置灯、断路器分闸指示灯和储能指示灯亮，如所有指示灯均不亮，如此打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，如此需检修控制回路。
〕4)将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄，此时手车处于工作位置，航空插被锁定，断路器手车主回路接通，查看相关信号。
〔此时手车工作位置灯亮，同时手车试验位置灯灭。
〕5)观察带电显示器，确定外线电源已送至本柜。
〔带电显示器面板开关压下为ON位置，如带电显示灯亮表示外电源已送至本柜断路器下触头。
如带电显示〕灯不亮，如此需先送外电源至本柜。
〕6)操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色分闸指示灯灭，查看其它相关信号，一切正常，送电成功。
〔操作合、分转换开关时，把操作手柄顺时针旋转至面板指示合位置，松开手后操作手柄应自动复位至预合位置。
〕7)如断路器合闸后自动分闸或运行中自动分闸，如此需判断何种故障并排除后才可按以上程序重新送电。
〔当线路故障断路器分闸后，会发声光报警，即面板红色故障指示灯亮，同时故障音响鸣响。
此时观察综合继保，如TRIP灯亮，同时IL1，IL2，IL3灯任一灯亮或同时亮，如此故障为线路过流，如TRIP 灯亮，同时IRF灯亮，如此故障为综合继保异常。
在故障检修时可按消音按钮取消音响鸣响，在检修完毕后，需按综合继保面板RESET/STEP按钮手动复位综合继保。
高压中置式真空断路器安全操作及保养规程
高压中置式真空断路器安全操作及保养规程一、前言高压中置式真空断路器是电力系统中重要的设备，主要用于控制和保护电力设备的安全运行。
为了确保断路器能够正常工作并避免事故的发生，本文档将介绍高压中置式真空断路器的安全操作和保养规程。
二、安全操作规程1. 个人防护在操作高压中置式真空断路器之前，操作人员应穿戴好个人防护装备，包括安全帽、绝缘手套、绝缘靴等。
同时，要确保工作场所通风良好，并保持工作区域整洁。
2. 操作前准备在操作高压中置式真空断路器之前，需检查设备的工作状态，确认其处于正常工作状态。
同时还要检查配电开关和操作按钮的灵活性和完好程度，确保操作的顺利进行。
3. 断路器操作在操作断路器时，要按照以下步骤进行：•先将控制电源断开，并确认设备断电。
•按照操作顺序，打开断路器的控制柜门，将操作手柄处于“分闸”位置。
•操作人员应按照操作规程，将断路器操作手柄转到“合闸”位置，使断路器闭合。
•对断路器进行试验，并观察其运行情况，确保正常工作。
在对断路器进行操作时，操作人员应严格按照操作规程进行，确保操作的正确性。
三、保养规程1. 定期检查定期对高压中置式真空断路器进行检查，包括断路器的外观、连接螺栓、绝缘件等，确保没有异常情况。
对于有异常情况的断路器，要及时排除故障，并做好相应记录。
2. 清洁维护对高压中置式真空断路器进行定期的清洁，保持其外观整洁。
同时，还需对断路器的绝缘件进行清洁及维护，确保其绝缘性能。
使用合适的清洁工具，在断路器运行时进行清洁，并避免使用有腐蚀性、易导电的物品。
3. 润滑保养对高压中置式真空断路器的关键部位进行润滑，保证其正常运行。
使用合适的润滑油进行润滑，避免使用过量的润滑油，以免污染设备。
4. 日常维护在设备日常使用中，要定期对断路器进行维护，包括紧固螺栓、检查接线、清理杂物等，确保其正常运行。
如发现异常情况应及时处理，如有故障应及时修复或更换。
四、安全注意事项在操作和保养高压中置式真空断路器时，需要注意以下事项：1.在操作断路器前，务必将控制电源断开，确保设备断电。
中置柜操作手册
断路器与固定一次导体的日常维护与更换所需工器具、材料及备品备件表序号名 称规 格 型 号 单位 数量 备 注 1 双头呆扳手 13x16、18x21、24x30、32x36把 4 2 可逆式棘轮扳手 246x10（套筒10~36）套 1 3 活扳手 250x28把 1 4 扭矩扳手 20~100x12.5、60~300x12.5、300~1000x12.5把 3 5 内六角扳手 5~14 套 1 6 真空吸尘器 台 1 7 抹布 m 5 8 毛刷 把 2 9 一字螺丝刀 200x1.2x8把 1 10 工业酒精 瓶 1 11 工业凡士林 盒 1 12 干净工作手套 双 5 13 14 15 1617 备品备件件视需要一、确认开关设备处于检修状态（断路器在分闸试验位置，接地开关处合闸位置。
） 表1操作顺序检修工艺图片说明检修类型1○1用专用钥匙逆时针打开中门门锁；○2打开中门。
断 路器 日常维护2○1航空插座解扣； ○2将航空插座转扣到断路器上；○3航空插座在断路器上固定好的状态。
3 ○1服务小车就位；○2并确认在未解锁时，无法将服务小车从柜前移开。
4 ○1将底盘车两手柄往中间拉到终点并保持（解锁操作）；○2将断路器拉到服务小车上锁定。
5 ○1服务小车解锁；○2拉动服务小车，使其与柜体分离。
6 用吸尘器、毛刷或干净抹布清除断路器上的灰尘、污物，不易清除的污物可用抹布浸少许工业用酒精进行擦拭,严禁用水清洁。
7 观察梅花触头与触臂有无烧灼、异常发黑迹象，如有发现应急时更换并分析产生原因。
14 ○1底盘车解锁，并保持；○2将断路器推到开关柜试验位置；○3确认断路器在此位置的锁定状态。
（注意：在将断路器推到开关柜试验位置的过程中，应始终保持底盘车解锁状态。
）15 ○1将航空插头从断路器上解扣；○2将解扣的航空插头与开关柜的航空插底座对接并固定；○3航空插头在柜体上固定好的状态。
16 ○1关好柜所有门或封板；○2锁紧门锁或紧固螺栓。
中置柜操作规程
中置柜操作规程一、停电操作规程：1、根据操作票的指令，操作控制回路的开关，对开关柜进行分闸操作。
2、确认断路器分闸后将手车钻用摇把插入手车底盘操作机构孔内。
逆时针转动摇把约二十圈，能听到咔哒声，同时试验位置指示灯亮，此时手车处于试验位置，二次插头锁定解除。
3、确认电缆侧不带电后，用手指按下接地开关操作孔处联锁板，将接地开关操作手柄插入接地开关操作孔内，顺时针旋转180度，合上接地开关，取出接地开关操作手柄，（无接地开关时前、后柜下门电磁锁手动解除闭锁，挂接地线）4、打开前厦门或后门进行检修工作5、必要时，打开手车室门，将手车航空插头从柜内插座上手动取下挂在手车前眉的螺柱上；将服务车与开关柜定位锁定后，再将手车自身左右定位机构解锁由柜内移至服务车上锁定将服务手车停挡向左扳动，解开服务手车锁定，此时服务手车可以柜前移动至旁边放好。
二、紧急解锁操作：紧急情况下，下门右上角处有紧急解锁手柄，无须关合接地开关仍可打开下门，对电缆室进行紧急处理（紧急情况处理完毕后请及时恢复闭锁装置）。
紧急解锁注意安全措施必须到位。
三、送电操作规程：1、检修工作完毕，工作人员已撤离，接地线已摘除，其他措施已移除，工作票已交回。
2、检查所有工作已到位3、安全附件已恢复；4、锁好后上下门，再关好前下门并锁紧5、打开前中门，将服务手车移至柜前并锁定好；再将手车自身左右定位机构解锁并推至柜内锁定在试验位置；从手车前眉螺柱上取下二次航空插头，手动将插头插在柜内的插座上，关好并锁紧前中门；6、将接地开关操作手柄插入接地开关操作孔内，逆时针旋转180度，此时接地开关分闸（不关柜门严禁操作），取出接地开关操作手柄，操作孔处联锁板自动弹起并盖住操作孔，同时前下门及柜后门闭锁（无接地开关时为电磁闭锁或封板）7、确认断路器在分闸位置，将手车专用摇把插入手车底盘操作机构孔内。
顺时针转动摇把约二十圈，能听到咔哒声，同时工作位置指示灯亮，此时手车处于工作位置（二次插头在手车摇进到工作位置同时被锁定），手车一、二次回路就接通。
中置高压柜操作规程
中置高压柜操作规程•目录•一，操作准备•二，操作要求•三，送电操作步骤•四，停电（检修）操作步骤一，操作准备•第一条，操作人员必须经过培训、考试合格，且持有效证件上岗，否则不准操作。
•第二条，操作前必须根据工作票内容，核对是否为操作的柜体，并确认可以操作时方可进行操作，否则不准擅自操作。
•第三条，操作人员必须按要求穿戴好劳动保护用品，并检查高压柜上的各种仪表及综合保护装置等是否指示正常。
二，操作要求•1，操作人员必须为两人：其中一人操作，一人监护。
•2，检查要送电的开关确实在试验位置。
•3，断开接地刀闸。
三，送电操作步骤• 1. 确认手车在试验位置。
• 2. 插上二次航空插头。
• 3. 确认断路器处于分闸状态。
• 4. 确认后封板已封盖好（并确认接地开关在分闸状态）。
• 5. 关好柜门（门要完全关闭，不能有松动现象）。
• 6. 摇动手把推进手车至工作位置。
•7. 真空手车进入工作位置，观察状态指示灯亮。
•8. 关真空断路器门（关好门，确保人身安全）。
•9. 把转换开关搬至“就地”，合真空断路器（转动分合闸转换开关合上真空开关，观察开关面板合闸指示及状态指示器在合闸工作接通状态下灯亮）。
•10. 确认一切正常后，挂“设备运行”指示牌。
四.停电（检修）操作步骤• 1. 把转换开关搬至“就地”，分真空断路器（转动分合闸转换开关。
观察开关面板分闸指示及状态指示器在分闸断开状态下灯亮）。
• 2.摇动手把退出真空手车至试验位置（显示器应显示试验位置）。
• 3.根据停电检修要求（将接地开关合闸，合闸后合闸标志应在中间位置，开观察接地刀合闸灯亮）。
• 4.拆卸后封板（检修电缆室设备）。
• 5.在停电设备上悬挂”停电“指示牌。
中置柜操作说明
KYN28A-12中置柜操作说明中置柜操作说明使用前应详细阅读本操作程序和中置式开关设备说明书。
虽然开关设备有保证开关设备各部分操作程序的正确连锁，但是操作人员对开关设备个部分的投入和推出，仍需遵守操作规程和技术文本的要求进行。
不应随意操作更不应在操作受阻时，不加分析强行操作，否则容易造成设备损坏，甚至引起严重事故。
带接地刀的出线柜操作说明：1. 将手车装在转运车上并锁好，断路器手车准备由柜外推入柜内前，应认真检查断路器是否完好，无破损，有无漏装附件，有无工具等杂物放在机构箱和开关内，手车是否清洁。
另外大容量手车应将上方散热盖取掉，并将手车起吊装置拆除，确认无问题后，将运转车推倒柜前把小车升到合适位置，并使运转车与开关柜体锁定（以防手车进入柜内时运转车倒退而摔坏手车），打开断路器手车底下部两侧的锁定销，将将手车平稳推入柜内，同时锁定（此锁定销不复位时，摇把插入时，手车不能经行摇进操作）当确认锁定后解除运转车与柜体的所定，将运转车移开。
2.手车进入柜体后，将二次辅助插件插上，并锁定好，以保证二次回路可靠连接，此时手车以处在试验位置，仪表板上开关操控装置实验位置指示灯亮，手车处于断开位置，此时可在主回路未接通的情况下对手车进行电气合、分试验操作（也可用储能摇把通过储能孔对其手动合闸、手动分闸。
有的手车带有控制电源闭锁电磁铁，控制电源有电时，才可合闸，没有电时不可合闸，只可分闸。
一般情况下不通过短路器手车面板上的分、合闸按钮，储能机构对其进行手动操作）。
当手车进入到工作位置准备投入运行时,应先将所有柜门关好，再确认断路器处在分闸位置（断路器的分闸状态可由断路器的手车面板上分、合闸指示灯两方判定，当透过柜体中面板观察时，看到手车面板上短路器分、合状态的指示牌为绿色的“0”时，则判定断路器处于分闸指示绿灯亮。
此绿灯亮时也可确认为短路器在分闸状态）.3.接地刀处在分开状态；要确定接地刀状态，可以首先看接地刀操作孔处连锁弯板是否复位，其次主要（可打开照明灯或用手电筒）通过前下门观察窗，看接地刀的刀口在垂直位置，表示地刀已在分闸状态。
中置柜技术说明
12kV 中置式高压开关柜技术规范及要求12kV 中置式高压开关柜技术规范及要求12kV 中置式高压开关柜供货一览表序号项目名称型号参数单位数量要求交货期备注1 10kV中置式高压开关柜主变进线柜 2000A 柜内配置见一次排列图台 12 10kV中置式高压开关柜馈线柜 630A 柜内配置见一次排列图台 223 10kV中置式高压开关柜母线设备柜 630A 柜内配置见一次排列图台 14 10kV中置式高压开关柜所变柜 630A 柜内配置见一次排列图台 15 10kV中置式高压开关柜母线分段柜 2000A 柜内配置见一次排列图台 16 10kV中置式高压开关柜母线分段隔离柜 2000A 柜内配置见一次排列图台 17 10kV封闭母线桥铜母线 2000A 柜内配置见一次排列图座18 10kV专用小车 630A 台 29 10kV专用小车 2000A 台 110 10kV接地验电小车 630A 台 1说明：1.中置式高压开关柜选用VS1-12断路器。
2.内部组成参见盐城电力设计院初步设计图纸（B0711C-A-08）10kV屋内配电装置一次排列图。
一 12kV移开式交流金属封闭开关柜（中置式）技术规范1、概述1.1 本规范书提出了 110KV德赛化纤变电工程所需12kV户内交流高压开关柜的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。
1.3如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求，如有异议，应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中说明。
1.4本规范书所使用的标准如遇与卖方所执行的标准不一致时，应按较高标准执行。
1.5投标产品必须是国家经贸委推荐城农网改造设备名册目录内产品。
应获得I SO9000资格认证书或具备等同的质量资格认证证书和提供该类设备有效的型式试验报告或鉴定证书，必须制造与规范相似额定值和电压的设备，这些设备已在与规范规定的相等或更严格的工作条件下成功地运行了二年或更长一些的时间，有良好的运行业绩。
中置柜操作顺序
中置柜操作顺序
检修—停电—通电：
1、通电前检查配电柜各隔室内部有无杂物、螺丝，关闭所有柜门。
2、利用接地开关操作手柄将接地开关断开，在配电柜后门观察窗出检查并确定
此时接地开关处于分位与主回路已完全断开。
3、用断路器进退车手柄插至操作位置顺时针旋转，将断路器从试验位置移动至
工作位置。
此时断路器工作位置指示灯亮。
4、在配电柜前上门将断路器操作开关旋转至“合”位置后继续旋转45°后释放，
此时断路器合闸，合闸指示灯亮，分闸指示灯熄灭。
检查带电显示器指示灯是否全亮，确认断路器合闸成功。
通电—停电—检修：
1、操作配电柜前上门操作开关旋转至“分”位置，然后继续旋转45°释放，此
时断路器分闸，合闸指示灯熄灭，分闸指示灯亮。
检查带电显示器指示灯是否全部熄灭，确定断路器分闸成功。
2、用断路器进退车手柄插至操作位置逆时针旋转，将断路器从工作位置移动至
试验位置。
此时断路器工作位置指示灯熄灭。
3、待断路器移动至试验位置后，用接地开关操作手柄将接地开关合上，同时在
配电柜后下门检查确定接地开关处于合位并且可靠接地后方可打开后门进行检修检查。
备注：基于中置柜结构连锁方面的原因，配电柜后门必须在接地开关可靠接地以后才能打开。
KYN28中置柜操作规程
KYN28中置柜操作规程一、简述1．KYN28中置柜（铠装式交流金属封闭开关设备），其柜体材料分别采用进口敷铝锌板和优质冷扎钢板两种，内配置真空断路器（VD4，VS1，3AH型）；开关设备为三相交流50HZ户内成套配电设备，用于3.6，7.2，12KV电力网络进行控制，保护及监控。
2．具有较高的五防功能，每一步操作都要求按程序进行。
不能跨越步骤操作：①防止误操作断路器；②防止误操作隔离开关（带负荷拉手车）；③防止带电合接地开关；④防止接地开关在接地位置送电；⑤防止误入带电间隔；3．在操作过程中遇到机械卡壳或机械故障，不能强行操作，应检查是否有操作错误或确定存在机械故障。
强行操作可能会引起故障扩大或损坏机构。
所以在操作前应了解整个配电系统情况。
并详细了解柜体操作步骤后才能操作。
二．开关柜结构特点：本开关设备共分为断路器室，母线室，电缆室和仪表室；1．断路器室：室内安装特定的导轨，供断路器手车在内滑行与工作，手车并在工作位置，试验位置之间移动；手车从试验位置移至工作位置过程中，装在母线室和电缆室内静触头盒的活门自动打开，反方向移动手车则安全覆盖，从而使操作人员不触及带电体。
2．母线室：（略）3．电缆室：电缆室的后壁可安装电流互感器，接地开关，避雷器等电气设备；4．仪表室：可装继电保护元件，仪表，带电监察指示器以及一些特殊要求的二次设备。
三、连锁要求：1．带电闭锁柜后门打开，即带电情况下不允许打开后门；2．真空断路器手车工作位置闭锁接地刀合闸；3．接地刀分闸闭锁柜后门打开，即接地开关合闸时，才允许打开后门；4．关闭后门才允许合接地刀；5．真空断路器手车在分闸状态，才能摇至试验位置；四、操作步骤1、合闸操作：（1）关柜体后门（后门要完全关闭，不能有松动现象，联锁机构被完全压下。
）（2）关柜体前下门（前下门要完全关闭，不能有松动现象，前门闭锁机构进入正确位置。
）（3）分接地刀（使用接地刀手柄按分闸方向操作分闸。
高压中置柜合闸操作流程
高压中置柜合闸操作流程英文回答：High Voltage Switchgear Closure Operation Procedure.1. Safety Precautions:Wear appropriate personal protective equipment (PPE), including flame-resistant clothing, insulated gloves, and safety glasses.Ensure the work area is clear of obstacles and hazards.Establish a clear line of communication with other team members.2. Preparation:Visually inspect the switchgear for any signs of damage or corrosion.Check the circuit breaker ratings and ensure they match the load requirements.Verify the absence of any foreign objects or debris within the switchgear enclosure.3. Pre-Closure Checks:Confirm that the load is ready to receive power.Ensure that all alarms and trip devices are disabled or bypassed.Check the position of the disconnect switches and ensure they are in the correct configuration.4. Closure Operation:Use a non-conductive operating rod or handle to engage the circuit breaker mechanism.Slowly and steadily pull or push the lever to close the circuit breaker.Observe the switchgear indicators to confirm successful closure.5. Post-Closure Inspection:Inspect the switchgear for any unusual noises, vibrations, or heat dissipation.Monitor the load current and voltage to ensure proper operation.If any abnormalities are detected, immediately take corrective actions.中文回答：高压中置柜合闸操作流程。
中置柜操作规程标贴(3篇)
第1篇为确保操作人员安全、规范地使用中置柜，特制定本操作规程标贴。
请认真阅读以下内容，并严格遵守操作流程。
一、操作前准备1. 确认中置柜完好，无损坏、漏油、漏气等现象。
2. 熟悉中置柜结构、操作原理及注意事项。
3. 配备必要的安全防护用品，如绝缘手套、绝缘鞋等。
二、操作步骤1. 开启中置柜前，先锁好上下门，确保柜体稳固。
2. 关闭并锁紧前下门，确保接地开关处于合位时方可进行。
3. 打开前中门，将服务手车移动到相应开关柜前并锁定。
4. 解锁手车左右定位机构，推至柜内试验位置，并锁紧。
5. 从手车前眉螺柱上取下二次航空插头，手动插入柜内插座，并锁紧前中门。
6. 将接地开关操作手柄插入操作孔内，逆时针旋转90度，接地开关分闸。
7. 取出接地开关操作手柄，操作孔处联锁板自动弹起并盖住操作孔。
8. 将手车进出专用摇把插入操作机构孔内，顺时针转动约20圈，确保手车处于工作位置。
9. 根据操作票指令，操作控制回路开关，对开关柜进行分合闸操作。
三、停电操作步骤1. 根据操作票指令，操作控制回路开关，对开关柜进行分闸操作。
2. 将手车进出专用摇把插入操作机构孔内，逆时针转动约20圈，确保手车处于试验位置。
3. 二次插头锁定解除，确认电缆连接无误。
四、注意事项1. 操作过程中，严禁随意操作，避免造成设备损坏或安全事故。
2. 操作受阻时，切勿强行操作，应立即停止操作，检查原因并排除故障。
3. 操作过程中，注意保持地面干燥，防止触电事故。
4. 定期检查中置柜，确保设备正常运行。
5. 严禁非专业人员操作中置柜，操作人员需经过专业培训。
五、维护保养1. 定期检查中置柜各部件，确保无松动、磨损等现象。
2. 清洁中置柜内部，保持设备干燥、清洁。
3. 检查接地线连接是否牢固，确保接地可靠。
4. 定期检查操作手柄、摇把等部件，确保其功能正常。
请严格遵守本操作规程，确保中置柜安全、稳定运行。
如有疑问，请联系专业人员。
第2篇为确保中置柜的安全、稳定运行，特制定以下操作规程，请操作人员务必遵守：一、操作前的准备工作1. 确认操作人员已熟悉中置柜的结构、性能及操作规程。
中置柜停送电操作顺序
KYN28A-12中置柜操作顺序
一、送电操作顺序：
1、通过运转小车将断路器手车（PT手车、隔离手车、计量手车）推入开关柜，并与开
关柜可靠锁定。
2、将手车的二次插头插入开关柜的二次插座，并用扣件锁定。
3、关闭开关柜后门和前门，打开接地刀操作活门，用接地刀操作手柄逆时针打开接地
刀，将手柄抽出并关闭接地刀操作活门，确认接地刀处于分状态。
4、检查仪表室的电源开关处于合状态，并测量电源电压属于正常范围后，，关闭仪表
门。
5、用摇把将手车推入开关柜工作位置，达到位置时会发出“咔嚓”的声响，取出手车
的摇把并关闭操作门。
6、将进线柜的断路器进行合闸
7、检查开关柜的带电显示器A\B\C三相指示灯亮，此时高压柜处于高压带电状态
二、停电操作顺序
1、将进线柜的断路器进行分闸。
2、检查带电显示器A\B\C三相指示灯熄灭，此时高压出线侧断电。
母线依然带电。
3、打开手车机构操作活门，用摇把将手车退至开关柜试验位置，达到位置时会出现“咔
嚓”的声响，取出摇把并关闭操作门，此时断路器处于开关柜试验位置，处于停电待用状态。
KYN28操作规程
KYN28操作规程一、引言KYN28操作规程是为了确保KYN28开关柜的正常运行和安全操作而制定的。
本操作规程适合于KYN28开关柜的操作人员，旨在规范操作流程，减少操作风险，提高工作效率。
二、操作人员要求1. 操作人员应具备相关的电力知识和操作经验，并熟悉KYN28开关柜的结构和功能。
2. 操作人员应经过专业培训并获得相应的操作证书。
3. 操作人员应严格遵守安全操作规定，不得擅自修改、拆卸或者更换开关柜内部元件。
4. 操作人员应保持良好的工作状态，不得饮酒、吸烟或者处于疲劳状态下进行操作。
三、操作流程1. 准备工作a. 检查开关柜的外观是否完好，无损坏或者异物堆积。
b. 检查开关柜的电源是否正常，电压稳定。
c. 检查开关柜的安全装置是否可靠，如接地装置、保护装置等。
d. 准备所需的工具和设备，如绝缘手套、绝缘垫等。
2. 开关柜操作a. 打开开关柜门，检查柜内的电气元件是否正常，无异常现象。
b. 按照操作要求，挨次操作开关柜内的开关、按钮等控制元件。
c. 在操作过程中，注意观察开关柜的指示灯和仪表的状态，确保操作正确。
d. 在操作过程中，如遇到异常情况或者故障，应即将住手操作并报告相关人员。
3. 关闭开关柜a. 按照操作要求，挨次关闭开关柜内的开关、按钮等控制元件。
b. 关闭开关柜门，并确保门锁坚固。
四、安全注意事项1. 操作人员应穿戴符合要求的工作服和个人防护用品，如绝缘手套、绝缘鞋等。
2. 在操作过程中，应注意防止触电、触摸高温部件和避免器械刺伤。
3. 操作人员应保持清醒的头脑，严禁酒后操作。
4. 在操作过程中，应注意周围环境的安全，防止发生意外事故。
5. 操作人员应定期参加安全培训和技术培训，增强安全意识和操作技能。
五、应急处理1. 在发生紧急情况时，操作人员应即将住手操作，并按照应急预案进行处理。
2. 在发生火灾、漏电等危（wei）险情况时，应即将切断电源，并报告相关人员。
六、操作记录1. 操作人员应按照规定要求填写操作记录，包括操作时间、操作内容、操作人员等信息。
中置柜操作手册PPT学习教案
外壳防护等级
13
机械寿命
真空断路器
14
外形尺寸（宽×深×高）
单位 数
值
kV
12
Hz
50
A
630、1250、1600、2000、2500、
3150
A
630、1250、1600、2000、2500、
3150
kV
42/48
kV
75/85
kA
16、20、25、31.5、40、50
kA
40、50、63、80、100、125
第23页/共74页
•防止凝露和腐蚀
为了防止在高温度或湿度变化较大的气候环境中产生凝露 带来的危险。在断路器室和电缆室内分别装设加热器，以便在 上述环境之中使用和可防止腐蚀的发生。
•接地装置
在电缆室内单独设立有10mm×40mm的接地铜排，此排能 贯穿相邻各柜，并与柜体良好接触。此接地排供直接接地之 元器件使用。同时由于整个柜体用敷铝锌板相拼联，这样整 个柜体都处在良好接地状态之中，确保运行操作人员触及柜 体安全。
第25页/共74页
七、开关设备技术参数
序号
项
目
1
额定电压
2
额定频率
3
主母线额定电流
4
分支母线额定电流
5
额定工频耐受电压（对地及相间/隔离断口）
6
雷电冲击耐受电压（对地及相间/隔离断口）
7
额定短时耐受电流
8
额定峰值耐受电流
9
额定短路开断电流
10
额定短路关合电流（峰值 ）
11
辅助回路额定工频耐受电压
12
第24页/共74页
六、开关柜内主要元器件配置选型
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中置式开关柜操作规程
一.结构简介:
1.柜体采用敷铝锌板经多重折边后组装而成;
2.完全的金属铠装和隔室的彻底分隔;
3.柜体密封度高,防止杂物和小动物的进入,防护等
级达IP4X;
4.高压室内的真空断路器和操动机构只需少量维护,
手车更换方便,互换性好;
5.设备具备可靠的机械联锁,均可在关门情况下进
行.
二. 中置柜（配ZN63A-12）主要操作附件：
1.）手车进出受柄：操作时手柄要按进去，顺时针操作为进车，逆时针操作为出车;
2.）储能手柄：顺时针摇动为储能操作，储能到位情况看断路器面板上的指示或仪表室门板上的指示灯;
3.）接地开关操作手柄：顺时针操作为合，逆时针操作为分;
4.）紧急解锁销：用于特殊需要时打开电缆室门;
5.）门锁钥匙：用于锁紧各隔室门
6.）内六角扳手：主要用于紧固开关静触头和封闭后封板。
7.）转运小车：用于检修时拉出手车及同类型手车的互换。
三. KYN28A-12（Z）“五防”联锁功能介绍：
1.）通过提示性的操作按钮或控制部件来进行分合操作，以防止误合、误分断路器；
2.）断路器底盘上的机械联锁使手车在试验位置和工作位置时才能进行合分闸
操作，而且，在断路器合闸后手车无法移动，防止了带负荷误推拉断路器；
3.）接地开关联锁机构可以达到：仅当接地开关处于分闸状态时，断路器手车才能从试验/断开位置移至工作位置。
仅当断路器手车处于试验断开位置时，接地开关才能进行合闸操作（接地开关可带带电显示装置）。
这样实现了防止带电误合接地
4.）接地开关处于分闸位置时，下门和后封板均被联锁机构锁住无法打开，达到了防止误入带电间隔。
5.）在摇进断路器前请插入二次插件，手车进入工作位置时，二次插头将被锁定不能拔除。
使用联锁注意事项：
1.）本产品是以机械联锁为主，辅以电气联锁来实现其功能的，操作人员在操作时应注重操作规程与技术手段相结合才能有效的发挥联锁的保障作用，防止误操作事故的发生；
2.）本产品的联锁功能的投入和解除，均为在正常操作过程中实现的，无额外
的操作步骤。
如果发现操作受阻（如操作力过大）应首先检查是否有误操作的可能，而不能强行操作以至损坏设备，甚至事故的发生；
3.）有些解锁功能因特殊需要允许紧急解锁，在操作时要采取必要的防护措施，一经处理完毕，应立即恢复联锁原状，且不宜经常使用。
四.一次通电前的准备工作：
1.检查各主要元器件有无损坏，如有损坏请停止使用并进行更换；
2.清除脏污，尤其是绝缘表面，由于运输过程或储存过程造成的脏污会影响产品的绝缘性能；
3.检查各回路和接地体的连接状况；
4.将断路器手车推入柜内，手动操作各联锁机构和储能、分合闸机构，观察储能状态、分合位置指示及各机构是否正常；
（1）.检查开关柜门、封板均处于关闭状态，手车位于试验位置，接地开关处于合闸状态；
（2.）电动分合主开关两次，确认控制回路正常；
（3.）分接地开关，用专用工具摇主开关至工作位置，取出操作工具；
（4.）对主开关发送合闸指令，主开关合闸，送电完毕，产品处于运行状态。
六.停电检修操作：
（1.）分断路器；
（2.）把主开关摇出至试验位置，使主触头间形成隔离断口；
（3.）合接地开关（无接地开关须挂接地线）
（4.）这时接地开关与电缆室门及后封板联锁解除，用专用工具打开门或封板进入维修。
七.开关柜检修时应注意以下几点：
（1）检查断路器的有关参数，对断路器检查时应在未储能分闸状态时进行；
（2）检查推进机构、传动机构及各联锁机构有无异常情况；
（3）检查主回路触头有无损伤，擦除触头上的陈旧油脂；
（4）检查辅助回路插件有无异常情况；
（5）检查各接地点接地是否可靠；
(6）检查主回路各联结部位有无松动；
八.安全操作提示：
（1）本开关设备只能安装于适合电气设备工作的户内场所；
（2）确保由专业人员来进行安装、操作和维护，确保正确使用设备；
（3）必须确保现场电气设备的联接条件及工作规程的适用性与安全性；
（4）有关设备的一切操作都应遵守本说明中的相应规定；
（5）不要超出开关设备在正常条件下的技术参数中规定的负载；
（6）说明书及操作指南应放在所有与安装、操作及维护有关的人员便于拿到的地方。
