ARM单片机的复位电路介绍

合集下载

单片机复位电路原理以及复位后各寄存器的状态

单片机复位电路原理以及复位后各寄存器的状态
单片机复位电路原理以及复位后各寄存器的状态
关于单片机的置位和复位，都是为了把电路初始化到一个确定的状态，一般来说，单片机复位电路作用是把一个例如状态机初始化到空状态，而在单片机内部，复位的时候单片机是把一些寄存器以及存储设备装入厂商预设的一个值。

单片机复位电路原理是在单片机的复位引脚rst 上外接电阻和电容，实现上电复位，而复位时间是(时钟周期=12×振荡周期,振荡周期=1/f)，这个时间只能大不能小，具体数值可以由rc电路计算出时间常数。

单片机复位后各寄存器的状态
A＝00H，表明累加器已被清零；PSW＝00H，表明选寄存器0组为工作寄存器组；SP＝07H，表明堆栈指针指向片内RAM 07H字节单元，根据堆栈操作的先加后压法则，第一个被压入的内容写入到08H单元中；Po-P3＝FFH，表明已向各端口线写入1，此时，各端口既可用于输入又可用于输出；IP＝×××00000B，表明各个中断源处于低优先级；IE＝0××00000B，表明各个中断均被关断；。

单片机复位电路工作原理

单片机复位电路工作原理复位电路的目的就是在上电的瞬间供应一个与正常工作状态下相反的电平。

一般利用电容电压不能突变的原理,将电容与电阻串联,上电时刻,电容没有充电,两端电压为零,此时,供应复位脉冲,电源不断的给电容充电,直至电容两端电压为电源电压,电路进入正常工作状态。

关于单片机复位电路，以前做的一点小笔记和文摘，在这里做一个综述，一方面，由于我自己做的面包板上的复位电路按键无效，于是又回过头来重新整理了一下，供自己复习，另一方面大家一起沟通学习。

在我看来，读书，重在沟通，不管你学什么，沟通，可以让你深刻的理解你所思索的问题，可以深化你的记忆，更会让你识得人生的伴侣。

最近在学ARM，ARM处理器的复位电路比单片机的复位电路有讲究，比起单片机牢靠性要求更高了。

先让我自己来回忆一下单片机复位电路吧。

先说原理。

上电复位POR(Pmver On Reset)实质上就是上电延时复位，也就是在上电延时期间把单片机锁定在复位状态上。

为什么在每次单片机接通电源时，都需要加入肯定的延迟时间呢?分析如下。

1 上电复位时序在单片机及其应用电路每次上电的过程中，由于电源同路中通常存在一些容量大小不等的滤波电容，使得单片机芯片在其电源引脚VCC 和VSS之间所感受到的电源电压值VDD，是从低到高渐渐上升的。

该过程所持续的时间一般为1～100ms。

上电延时的定义是电源电压从lO％VDD上升到90％VDD所需的时间。

在单片机电压源电压上升到适合内部振荡电路运行的范围并且稳定下来之后，时钟振荡器开头了启动过程(详细包括偏置、起振、锁定和稳定几个过程)。

该过程所持续的时间一般为1～50 ms。

起振延时的定义是时钟振荡器输出信号的高电平达到10％VDD所需的时间。

例如，对于常见的单片机型号AT和AT89S，厂家给出的这个值为0．7VDD～VDD+0．5V。

从理论上讲，单片机每次上电复位所需的最短延时应当不小于treset。

从实际上讲，延迟一个treset往往还不够，不能够保障单片机有一个良好的工作开端。

单片机mcu一直有电,复位电路设计

单片机mcu一直有电,复位电路设计
复位电路是一种用来将单片机复位的电路，当单片机电源正常供电时，复位电路将保持在非激活状态。

当发生以下情况时，复位电路将激活并将单片机复位：
1. 电源上电：当电源首次接入或因电源故障导致电源恢复时，复位电路将激活；
2. 复位按钮按下：当复位按钮按下时，复位电路将激活；
3. 外部复位信号：在某些特殊应用中，可以通过外部触发信号来激活复位电路，将单片机复位。

下面是一种常见的复位电路设计：
1. 电源电压监测电路：通过一个电压比较器和一个电阻分压网络来监测电源电压。

当电源电压低于某个预设的阈值时，电压比较器将输出低电平，激活复位电路。

当电源电压恢复到正常范围时，电压比较器将输出高电平，复位电路将不再激活。

2. 复位按钮：一个简单的开关按钮，按下按钮时，通过连接到单片机的复位引脚，将单片机复位。

3. 外部复位信号：一些特殊应用中可能需要使用外部触发信号来激活复位电路，可以使用一个开关、一个触发器或其他逻辑电路来实现。

需要注意的是，复位电路设计需要考虑电源噪音、去抖动和电源稳定时间等因素，以确保单片机能够可靠地复位。

单片机复位电路的工作原理

单片机复位电路的工作原理
如何进行复位呢？只要在单片机的RST引脚上加上高电平就可以了，时间不少于5ms。

基本的复位电路的原理图如下所示：
这种复位电路的工作原理是：通电时，电容两端相当于是短路，于是RST引脚上为高电平，然后电源通过电阻对电容充电，RST端电压慢慢下降，降到一定程度为低电平，单片机开始正常工作。

改进的复位电路如下：
在满足单片机可靠复位的前提下，该复位电路的优点在于降低复位引脚的对地阻抗，可以显著增强单片机复位电路的抗干扰能力。

二极管可以实现快速释放电容电量的功能，满足短时间复位的要求。

tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

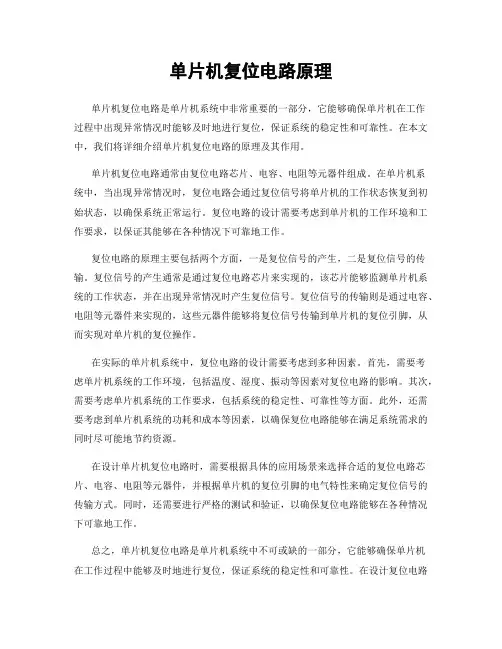

单片机复位电路原理

单片机复位电路原理单片机复位电路是单片机系统中非常重要的一部分，它能够确保单片机在工作过程中出现异常情况时能够及时地进行复位，保证系统的稳定性和可靠性。

在本文中，我们将详细介绍单片机复位电路的原理及其作用。

单片机复位电路通常由复位电路芯片、电容、电阻等元器件组成。

在单片机系统中，当出现异常情况时，复位电路会通过复位信号将单片机的工作状态恢复到初始状态，以确保系统正常运行。

复位电路的设计需要考虑到单片机的工作环境和工作要求，以保证其能够在各种情况下可靠地工作。

复位电路的原理主要包括两个方面，一是复位信号的产生，二是复位信号的传输。

复位信号的产生通常是通过复位电路芯片来实现的，该芯片能够监测单片机系统的工作状态，并在出现异常情况时产生复位信号。

复位信号的传输则是通过电容、电阻等元器件来实现的，这些元器件能够将复位信号传输到单片机的复位引脚，从而实现对单片机的复位操作。

在实际的单片机系统中，复位电路的设计需要考虑到多种因素。

首先，需要考虑单片机系统的工作环境，包括温度、湿度、振动等因素对复位电路的影响。

其次，需要考虑单片机系统的工作要求，包括系统的稳定性、可靠性等方面。

此外，还需要考虑到单片机系统的功耗和成本等因素，以确保复位电路能够在满足系统需求的同时尽可能地节约资源。

在设计单片机复位电路时，需要根据具体的应用场景来选择合适的复位电路芯片、电容、电阻等元器件，并根据单片机的复位引脚的电气特性来确定复位信号的传输方式。

同时，还需要进行严格的测试和验证，以确保复位电路能够在各种情况下可靠地工作。

总之，单片机复位电路是单片机系统中不可或缺的一部分，它能够确保单片机在工作过程中能够及时地进行复位，保证系统的稳定性和可靠性。

在设计复位电路时，需要考虑到多种因素，并进行严格的测试和验证，以确保其能够在各种情况下可靠地工作。

希望本文对您有所帮助，谢谢阅读！。

单片机复位电路分析

单片机复位电路分析单片机是一种高度集成的电子器件，具有处理和控制电子信号的能力。

在单片机工作中，复位电路是非常重要的一部分，它确保单片机启动和工作的可靠性。

本文将分析单片机复位电路的原理、设计和应用。

一、复位电路的原理复位电路是单片机系统中的一个重要电路，其主要功能是在单片机上电时将其内部各个逻辑单元置于初始状态，使单片机能够从设计好的程序的第一步开始执行。

复位电路主要用于以下几个方面：1.启动时复位：当单片机上电时，由于各个逻辑单元的初始状态不确定，复位电路将所有逻辑单元复位到初始状态，确保单片机从正确的程序入口开始执行。

2.系统异常复位：当系统出现异常情况，例如主频异常、IO端口错误等情况时，复位电路可以将单片机复位到初始状态，以恢复系统的正常工作。

3.软件复位：单片机内部通常有一些特殊指令可以触发软件复位，使单片机从程序的第一步开始执行。

复位电路通常由复位源、复位信号检测和复位控制三个基本部分组成。

复位源是指导致单片机复位的异常电子信号，常见的复位源有电源电压异常、晶振频率异常等。

复位信号检测是判断复位源信号的有效性，通常采用复位信号检测电路和复位信号延时电路。

复位控制是根据复位源和复位信号检测的结果，控制单片机逻辑单元的复位。

二、复位电路的设计复位电路的设计需要考虑以下几个因素：1.复位源的选择：根据具体应用需求选择复位源，常见的复位源有电源电压、晶振频率等。

复位电源通常采用稳压电源，并通过滤波电路和限流电路保证稳定的复位电压。

2.复位信号检测：复位信号检测电路用于检测复位源信号的有效性，并产生复位信号。

常见的复位信号检测电路有电压比较电路、门电路等。

复位信号延时电路用于保证在复位信号稳定后再进行复位操作，通常采用RC延时电路或者门延时电路。

3.复位控制：复位控制电路根据复位信号检测的结果，控制单片机各个逻辑单元的复位。

通常采用门电路实现复位控制，可以通过AND门或者OR门的连接实现复位控制逻辑。

单片机复位电路的作用

单片机复位电路的作用随着科技的不断发展，单片机已经成为了现代电子产品中不可或缺的重要组成部分。

单片机是一种微型计算机，它可以通过编程控制各种电子设备的运行。

在单片机的运行过程中，复位电路是一个非常重要的电路，它可以保证单片机的正常运行。

本文将介绍单片机复位电路的作用及其原理。

一、单片机复位电路的作用单片机复位电路的作用是在单片机运行过程中，当单片机出现异常时，可以通过复位电路重新启动单片机。

在单片机运行过程中，由于各种原因（如电源电压波动、电池电量不足、外部信号干扰等），单片机可能会出现死机、程序崩溃等异常情况，这就需要使用复位电路来重新启动单片机。

复位电路可以将单片机的所有寄存器、状态位等清零，重新初始化单片机，使其恢复到初始状态。

这样可以保证单片机的稳定运行，避免出现不可预测的错误。

二、单片机复位电路的原理单片机复位电路的原理是通过控制复位信号来实现单片机的复位。

当复位信号为低电平时，单片机处于复位状态，所有寄存器、状态位等都被清零。

当复位信号为高电平时，单片机退出复位状态，开始正常运行。

复位信号一般由一个复位电路芯片来产生，复位电路芯片可以根据单片机的工作电压、复位信号的极性等参数来选择合适的复位电路。

常见的复位电路包括以下几种：1.电源复位电路电源复位电路是将单片机的复位信号直接与电源电压相连，当电源电压低于一定阈值时，复位信号为低电平，单片机处于复位状态。

当电源电压恢复到正常范围时，复位信号变为高电平，单片机退出复位状态。

2.手动复位电路手动复位电路是通过按下一个复位按钮来实现单片机的复位。

当按下复位按钮时，复位信号为低电平，单片机处于复位状态。

当松开复位按钮时，复位信号变为高电平，单片机退出复位状态。

3.看门狗复位电路看门狗复位电路是通过一个定时器来产生复位信号。

定时器会定期产生一个脉冲信号，如果单片机正常运行，会及时清除这个脉冲信号。

如果定时器产生的脉冲信号没有被清除，说明单片机出现异常，复位信号为低电平，单片机处于复位状态。

单片机复位电路工作原理

单片机复位电路工作原理
1 单片机复位电路
单片机复位电路是电子设备的重要部件，具有重要的实际意义，
它是由一个或多个复位抽头、一个复位开关、一个复位时钟振荡器以
及电源和地线组成的一个电路。

下面介绍单片机复位电路的工作原理。

2 复位抽头
复位抽头是由单片机内部程序重新启动的能力，每次复位后，电
路都会从头开始执行，重新开始重复执行程序。

精密地对复位抽头和
复位开关的调制，可以控制程序的复位时间，提高运行效率，并保证
程序的正确性。

3 复位开关
复位开关是单片机的重要部件，它可以在单片机运行中出现故障时，由用户手动操作来大大减少消耗时间，使单片机重新初始化，以
恢复程序正常运行，而且操作起来也非常方便。

4 复位时钟振荡器
复位时钟振荡器是一种由振荡器、复位脉冲发生器、锁存器和置
位移除器组成的电路，使用它可以很容易地控制单片机的复位时间，
保证单片机能够正常运行。

5 电源和地线
电源和地线是复位电路的必要组成部分，它将电源供电到复位开关上，使整个单片机正常运行，并且提供和控制复位信号，实现电路的重新启动和复位工作。

总的来说，单片机复位电路的工作原理是通过复位抽头、复位开关、复位时钟振荡器、电源和地线组成的电路，精确地控制单片机的复位时间，保证单片机能够正常运行。

在单片机运行出现故障时，用户可以使用复位开关进行手动操作，使电路重新启动，以恢复程序正常运行。

单片机上电复位电路

单片机上电复位电路
在单片机的运行中，如果出现异常状况，为了确保系统能够正常运行，就需要有一种称为“上电复位电路”的机制。

简言之，上电复位电路是一种用来重置单片机的电路，它可以在单片机上电时自动将其复位，确保系统在异常情况下能够恢复正常。

上电复位电路主要由电容和电阻构成。

当单片机上电时，电容会通过电阻形成一个RC电路，从而产生一个电压降。

当电容充电到一定程度时，它的电压将达到单片机的复位电压，并使复位引脚拉低，从而复位单片机。

此时，复位引脚将由低电平变为高电平，单片机开始重新运行。

需要注意的是，上电复位电路只能复位单片机，而不能解决其他异常问题。

例如，当系统出现软件故障时，只有重启程序才能恢复正常运行。

因此，在设计电路时，我们应该综合考虑各种可能的错误情况，并采取相应的措施，以确保系统能够稳定工作。

除了上电复位电路，还有一种称为“外部复位电路”的机制。

这种电路将复位引脚连接到一个外部触发源，例如手动按钮或传感器。

当外部触发源被触发时，复位引脚将被拉低，从而复位单片机。

这种机制可以在硬件故障或软件故障时提供一种紧急复位的手段，从而帮助我们及时恢复系统的正常工作。

通过上述讲解，我们可以看出，上电复位电路是保障单片机正常运行的重要组成部分之一。

只有在设计电路时充分考虑一切可能的异
常情况，并采取相应的预防措施和应急措施，才能确保系统的稳定运行。

单片机复位电路参数计算

单片机复位电路参数计算单片机复位电路通常由复位信号源、复位电路和复位延时电路组成。

复位信号源可以是外部触发信号或内部系统信号。

复位电路用于检测复位信号，并在检测到信号时将单片机的复位引脚拉低。

复位延时电路用于延时一段时间后恢复复位引脚的电平，确保单片机在复位信号稳定后才开始工作。

以下是单片机复位电路的常用参数计算：1.复位信号源：复位信号源可以是外部触发信号或内部系统信号。

如果是外部触发信号，通常使用一个复位按钮或开关。

如果是内部系统信号，通常使用系统电源上电或复位芯片提供的复位信号。

选择适当的复位信号源取决于具体的应用需求。

2.复位电路：复位电路通常使用一个复位电源和一个复位引脚。

复位电源应该提供稳定的复位电平，通常为低电平。

复位引脚连接到单片机的复位引脚，用于检测复位信号并拉低复位引脚电平。

选择适当的复位电源电压和复位引脚连接方式取决于单片机型号和供电电源情况。

3.复位延时电路：复位延时电路用于延时一段时间后恢复复位引脚的电平。

延时时间需要足够长，以确保单片机在复位信号稳定后才开始工作。

延时电路通常使用一个RC电路，其中R为电阻，C为电容。

延时时间可以根据具体应用需求来选择。

4.复位电源电压：复位电源电压应该与单片机的供电电压相匹配，通常为3.3V或5V。

复位电源电压需要在单片机的电压规格范围内。

5.复位引脚连接方式：复位引脚可以通过一个电阻连接到复位电源，也可以通过一个电阻和一个电容连接到复位电源。

如果使用电阻连接，通常选择一个合适的电阻值，使得复位引脚电平达到规定的复位电平。

如果使用电阻和电容连接，通常选择合适的电阻和电容值，以便实现所需的复位延时时间。

6.复位延时时间：复位延时时间需要足够长，以确保单片机在复位信号稳定后才开始工作。

延时时间可以通过调整延时电路中的电阻和电容值来实现。

通常，延时时间为几毫秒到数十毫秒。

以上是单片机复位电路的常用参数计算。

具体的参数取决于单片机型号、工作环境和应用需求。

复位电路

在电路中,使用电阻给电容充电,使电容的电压缓慢上升一直到VCC,在还没有到VCC时,芯片复位脚近似低电平,但是芯片复位,接近VCC时,芯片复位脚近高电平,导致芯片停止复位,此时复位完成,整个电路循环运行.这个电路就叫做复位电路.它主要为了能保证微型机系统得到稳定可靠的工作.复位电路的分类单片机复位电路主要有四种类型:(1)微分型复位电路;(2)积分型复位电路;(3)比较器型复位电路;比较器型复位电路的基本原理如图8所示.上电复位时,由于组成了一个RC低通网络,所以比较器的正相输入端的电压比负相端输入电压延迟一定时间.而比较器的负相端网络的时间常数远远小于正相端RC网络的时间常数,因此在正端电压还没有超过负端电压时,比较器输出低电平,经反相器后产生高电平.复位脉冲的宽度主要取决于正常电压上升的速度.由于负端电压放电回路时间常数较大,因此对电源电压的波动不敏感.但是容易产生以下二种不利现象:(1)电源二次开关间隔太短时,复位不可靠;(2)当电源电压中有浪涌现象时,可能在浪涌消失后不能产生复位脉冲.为此,将改进比较器重定电路,如图9所示.这个改进电路可以消除第一种现象,并减少第二种现象的产生.为了彻底消除这二种现象,可以利用数字逻辑的方法与比较器配合,设计如图9所示的比较器重定电路.此电路稍加改进即可作为上电复位与看门狗复位电路共同复位的电路,大大提高了复位的可靠性.(4)看门狗型复位电路.看门狗型复位电路主要利用CPU正常工作时,定时复位计数器,使得计数器的值不超过某一值;当CPU不能正常工作时,由于计数器不能被复位,因此其计数会超过某一值,从而产生复位脉冲,使得CPU恢复正常工作状态.此复位电路的可靠性主要取决于软件设计,即将定时向复位电路发出脉冲的程序放在何处.一般设计,将此段程序放在定时器中断服务子程序中.然而,有时这种设计仍然会引起程序走飞或工作不正常.原因主要是:当程序"走飞"发生时定时器初始化以及开中断之后的话,这种"走飞"情况就有可能不能由Watchdog复位电路校正回来.因为定时器中断一真在产生,即使程序不正常,Watchdog也能被正常复位.为此提出定时器加预设的设计方法.即在初始化时压入堆栈一个地址,在此地址内执行的是一条关中断和一条死循环语句.在所有不被程序代码占用的地址尽可能地用子程序返回指令RET代替.这样,当程序走飞后,其进入陷阱的可能性将大大增加.而一旦进入陷阱,定时器停止工作并且关闭中断,从而使Watchdog复位电路会产生一个复位脉冲将CPU复位.当然这种技术用于实时性较强的控制或处理软件中有一定的困难.主板上复位电路的工作原理复位电路在主板的设计当中以无可替代的必需品存在的,因为CPU的PG信号和复位信号都是由复位电路供给的.主板上的所有复位信号都是由芯片组产生,其主要由南桥产生(内部有复位系统控制器),也就是说主板上所有的需要复位的设备和模块都由南桥来复位.南桥要想产生复位信号或者说南桥要想去复位其他的设备和模块,其首先要自身先复位或者说自身先有复位源.使南桥复位的或者说南桥的复位源是ATX电源的灰线(灰线常态为5V电平,工作后为恒定的5V,ATX电源的灰线也是PG信号),或者是系统电源管理芯片发出的PG信号常态.ATX电源的灰线在电源的工作瞬间会有一个延时的过程.此延时的过程是相当于黄线和红线而言,延时的时间是100~500ms.也就是说灰线在ATX电源的工作瞬间会有一个低电平到高电平变化的过程.也就是0~1变化的电平信号.此瞬间变化的0~1电平信号会直接或者间接的作用于南桥内的复位系统控制器,首先让南桥本身先复位.当南桥复位后,南桥内部的复位系统控制器会把灰线5V信号进行分解处理,产生不同的复位信号,直接或者间接通过门电路或者电子开关发出.直接加入后级所有的设备或模块中,同时各设备和模块也被瞬间复位.CPU的复位信号由北桥产生,如果是电源管理器发出的PG信号,此信号在加电的瞬间也是一个0~1变化的跳变过程.此信号也会重复以上的动作,让南桥复位.南桥再发出其它复位信号(在笔记本电路中较为常用).在某些主板上CPU的PG信号是由电源管理器的PG信号直接供给,还有的是由ATX电源的灰线间接供给,通常主板上的复位电路由RESET开关来控制,此复位开关一端为低电平一端为高电平,低电平通常接地,高电平由红线和灰线间接供给,通常为3.3V,此复位键的某一端也会直接或间接作用于南桥内的复位系统控制器,当微机需要强行复位时,瞬间短接复位开关.在开关的高电平端会产生一个低电平信号,此信号会直接或者间接作用于南桥内的复位系统控制器,使南桥强行复位之后,南桥也会强行去复位其它的设备和模块,这样就达到一个强行复位的过程,也就是常说的冷启动.ISA总线的复位信号到南桥之间会有一个非们,跟随器或电子开关,常态时为低电平,复位时为高电平.IDE的复位和ISA总线正好相反,通常两者之间会有一个非门或是一个反向电子开关,也就是说IDE常态时为高电平,复位时为低电平,这里的高电平为5V或3.3V,低电平为0.5V以下的电位.如果主板上没有ISA总线,也就是8XX系列芯片组的主板,IDE的复位直接来自于南桥,在两者之间通常也会有一个非门或是反向电子开关,PCI总线的复位直接来自于南桥,有些主板会在两者之间加有跟随器,此跟随器起缓冲延时作用.且PCI的常态为3.3V 或5V,复位时为0V,AGP总线的复位信号和PCI总线的复位信号是同路产生.也有的主板AGP总线的复位也是由南桥直接供给,常态时为高电平,复位时为低电平,对于北桥的复位信号也是和PCI总线的复位信号同路产生,也就是说PCI总线的复位信号,AGP总线的复位信号和北桥的复位信号通常是串在一根线上的,复位信号都相同,对于CPU的复位信号,不同的主板都是由北桥供给,I/O的复位信号是由南桥直接供给,通常是3.3V或5V.在8XX系列芯片组的主板中,固件中心(B205)和时钟发生器芯片也有复位信号,且复位信号由南桥直接供给,常态为3.3V,复位时为0V.复位电路在主板上的维修方法主板上的复位电路出现故障通常会造成整个主板都没有复位信号.维修此类故障应从RESET键和灰线入手,首先测量RESET键的一端有无3.3V的高电位,如果此高电位没有,应通过理电路,明确此高电位的来源,找出故障点排除即可,如果高电位有,再通过理电路,明确ATX电源灰线到南桥之间的电路是否有故障,通常灰线到南桥之间经过一些电阻、门电路或电子开关,不同的主板灰线到南桥之间的路径都不一样,在维修时还应通过理电路得出.如果发现有一元器件损坏应立即更换.如果确定灰线到南桥之间无问题和RESET键到南桥之间也无问题,应重点检查I/O,南桥和北桥,应通过切线法---排除,就是说理清PCI,AGP到北桥的复位线,把进北桥的复位线切断,通电测量,如果PCI点复位正常,说明故障点在北桥,如果故障依旧,说明故障在南桥和I/O 之间,再通过切线法进一步判断故障是在I/O还是在南桥,对于主板上某部分无复位信号,通常会引起主板不亮或者是主板不认某些设备,如CPU 无复位,而其他复位点都正常,则故障点在北桥,如果IDEO无复位,通常会造成主板亮而不认IDE接口设备,故障点通常在IDE到南桥之间的门电路或电子开关,门电路通常是非门比较多.I/O 的复位信号通常是南桥直接发出,I/O没有复位信号也会造成主板不亮,在8XX系列芯片组中,固件中心的复位信号也是由南桥直接发出,如果此信号小时也会造成主板不亮,P4主板的SDR内存的四点时钟信号的来源与DDR内存可能相同.对于8XX系列芯片组的FWH(BIOS)固件中心的时钟信号是由时钟芯片供给,频率为33MHZ,电路中也有ABO电阻.复位电路在AT89S51最小系统中的常见问题1、复位电路的电容为什么要用几十uf,还要电解电容?电阻用的是几千欧的?答:复位电路的电阻和电容要根据复位脉冲的宽度要求计算得到:比如如果单片机的复位脉冲要求至少20ms,高电平是5V,最大低电平为0.8V,则应按RC电路的放电(或充电)方程计算,使从5V放电到0.8V(或相反)所用的时间不小于20ms.这个数据最好要经过计算,经验数据在有些情况下可能会因不符合要求而出现复位不稳定现象.2、还有为什么晶振两端要并联的电容值是30pf?答:晶体谐振器的电容一大小是于晶体的特性决定的,严格来说应该参照晶体的资料.一般在10-30p中间都可行.有些单片机内部有并联电容(比如430),这时注意计算外部电容时去掉内容并联电容.3、I/O口的上拉电阻的阻值是怎么确定的呢?答:IO的上拉电阻的大小要看用途和IO的内部结构而定.如果仅仅是得到一个稳定的高电平,即负载比较小,10k以上为好,这样功耗小.但如果是驱动三极管或光隔等负载,则需要根据被驱动元件所需要的电流来计算,计算时还要注意,有些IO口内部有20-100k上拉,这样,外部上拉后,实际的上拉电阻是内外电阻的并联值.有些IO内部是集电极开路,这样的IO的上拉等于外部上拉.IO上拉电阻的最小阻与IO的灌电流能力有关,如果灌电流最大.20mA,则5V的系统的电小上拉电阻为5/0.02=250欧.所以一般不下于330欧都没问题.影碟机中的复位电路应用影碟机在发明之后,因为它的实用性强,所以迅速普及,现在市场上的碟机各式各样,但是它们中间都存在着这样一个电路-复位电路,在碟机按下RESET键之后可以复位运行的一个功能,这里我们介绍下,碟机的复位电路.一、碟机的复位方式碟机复位方式分为高电平复位和低电平复位,其电路结构不尽相同.高电平复位指在电路开始工作前用一个正脉冲信号使电路回归到初始状态,完成清零过程,为整个电路开始工作做好准备.低电平复位则相反,在复位电压上升到正电压前通过电容充放电的延时过程产生一个负脉冲完成复位过程.复位电路波形如图1所示.高电平复位是在复位脉冲的下降沿完成复位过程,低电平复位是在复位脉冲的上升沿完成复位,所以说高电平复位,低电平有效,低电平复位,高电平有效.二、碟要复位信号的检测碟要中各芯片复位时间一般不得小于50μs,解码芯片各单位时间通常为100μs左右,CPU复位时间要短些.这些复位信号可以通过指针式万用表的电压挡来测量.测量高电平复位信号时将万用表拨到直流2.5V挡,开机时复位脉冲会使指针跳变到1V 左右的位置(视复位脉冲的宽度和表头灵敏度而略有差异),然后还原为0V.在测量低电平复位脉冲时需将万用表拨到直流10V挡位置,开机时复位脚电压由0V上升到VCD的过程中,复位脉冲会使表针在2.5V处略有一下停顿(低电平复位不容易观察,需要有一定经验才能看准).三、常见复位电路分析1、高电平复位:高电平复位一般用于主CPU的复位,较常见的主CPUP87C52就是采用这种复位方式.图2为早期使用的高电平复位电路,使用在先科40型解码板(620型VCD)上,为主CPU(P87C52)进行复位,开机瞬间+5V电压对复位电容C11进行充电,由于电容两端电压不能突变,所以在电容负端产生一个感应电动势,即复位信号.电容充满电后感应电动势停止,复位脉冲消失,复位过程结束.电路中R22为时间常数电阻,用来控制复位电容充放电时间,即复位脉冲宽度.因为这种电路结构简单,所以复位时间较长,当复位电容中还有电荷时重新进行复位,往往会因复位脉冲不良而无法正常复位.图3在复位输出部分并联了一只0.1μF 瓷片电容以提高电路抗干扰性.图4增加二极管D11,目的是为了在复位释放掉电容中的电荷,发免造成复位不良.某些需要复位信号精度较高的影碟机(例如有待机电源的VCD或DVD)采用带有三极管的复位电路进行复位,图5为先科20型解码板(678型VCD 机)主CPU(P87C52)上的复位电路.+5V电源通过Q3(Z3E)对复位电容C15进行充电,产生一个瞬间高电平信号,通过Q3集电极输出到CPU9脚进行复位.此电路设计上有缺陷,三极管Q3为贴片元件,功率较小,常会出现开路或击穿的故障,如遇此类机型应将Q3改为功率较大的9015.R37(4.7kΩ)电阻过小,易使复位电路受干扰,造成复位不良,将此电阻改为10 kΩ后情况会有所改善.先科后期生产的20板对电路进行了改进,如图6所示,将时间常数电阻改为10 kΩ,另外并联一只0.22 μF电容以提高抗干扰能力.2、低电平复位:低电平复位电路相对而言简单一些,多数情况为主CPU输出一个复位信号直接对被复位芯片进行复位.例如主CP对CL680、CVD-1、AVS1428等芯片就是直接输出复位信号进行复位.数字电路中一个复位信号只能对一个IC进行复位,因为被复位部分为TTL(晶体管一晶体管逻辑)电路所需复位电流很大,约为CMOS电路的十倍且还要求能承受很高的复位脉冲电压.当需要一个复位脉冲同时对多个电路进行复位时,需串联一驱动器提高其复位电流,同时也降低复位脉冲的输出阻抗.图9为先科ALP-806型DVD机中ZR367036脚复位信号输出,经Q23(9014)及电阻组成的驱动器同时为ZR3671014脚、CS495434脚、AVS31686脚进行复位的电路.有部分芯片自带低电平复位电路,图10为ESS3207常见的复位电路,用在先科22型解码板(688型VCD机)上,如果去掉释放复位电容电荷的二极管D3,其结构与图2高电平复位电路十分相似,只是将复位电容与时间常数电阻位置掉换,而工作原理则恰恰相反:开机时电源VDD通过时间常数电阻R59为复位电容C60进行充电,由于电容两端电压不能突变,在复位电容正端(即复位输出端会保持一段时间低电平,即复位脉冲信号.当电容充满电后复位端结束.这种电路复位时间长,易受干扰.图11是在图2高电平复位电路的基础上增加一个三极管Q5(9014)进行倒相放大,Q5的另外一个作用是降低复位电路输出阻抗,提高抗干扰能力.图12为先科25型解码板(635型VCD机)上ESS3883的复位电路,在复位信号输出部分并联一只0.01μF电容增加电路抗干扰能力.部分电路用反相器74HCU04来代替晶体管电路进行复位,图13为步步高AB007KB型超级VCD机中CL680的复位电路.74HCU04输入输出阻抗很高,所以增加了释放电荷的二极管D3、D4.图14为一种较复杂的复位电路,用在先科803型DVD机中,复位信号经74HCU04两次倒相后对G2000的7脚进行复位.有些复位电路可以同时输出高低两组电平的复位信号,图17为步步高ABI05K型超级VCD机的复位电路,a点是为SAA7327输出的低电平复位信号,b点则为CL8860输出的高电平复位信号.图7、图8、图15及图16分别为先科、步步高的复位电路,可供参考.四、复位电路的标识复位电路的英文标识为Rest,大部分厂家简写为RST,也有部分厂家标为RET.在有多个复位电路的电路图中,为加以区分则在rst前加上代表不同芯片的字母,例如Crst、Xrst、Mrst等.复位信号有输出和输入之分,在VCD机中的区分方法是在rst后面加上i或者o,rsti代表复位输入,rsto则代表复位输出.有些DVD机图纸复杂,是以箭头来代表复位信号的输入与输出,箭头指向IC表示为复位信号复位输入,反之则为复位信号输出.五、复位电路的标识复位时间(即复位脉冲宽度)J可以通过公式J=RC来计算,R代表时间常数电阻阻值,C为复位电容容量,两者相乘就是复位时间.六、复位电路的检修复位电路最常见的故障就是复位电容击穿或失去容量,三极管或反相器也容易被击穿,因为复位脉冲虽然额定幅度只有5VP-P,但在实际应用中幅度往往会非常高,达到20VP-P以上,电容耐压值不高,也是容易损坏的部分.复位三极管若选用Z3E、Z1E 之类贴片元件则损坏的较多,但用9014、9015之类作复位三极管的则损坏的较少.时间常数电阻损坏较少见.复位电路有时也会出现互相干扰的情况.如1998年2月份以前采用飞利浦机心的VCD机,有时开机后会出现机心无动作的情况,这是因为CPU(P87C52)输出的复位信号干扰了系统控制CPU(OM5234)复位电路而产生的,如果遇到此类现象,只需将解码板对伺服板的复位线剪断即可.本文来自: 原文网址:/diycn/tech/0074098.html复位电路在单片机中的设计分析单片机目前已被广泛地应用于家电、医疗、仪器仪表、工业自动化、航空航天等领域.单片机复位电路主要有微分型复位电路、积分型复位电路、比较器型复位电路、看门狗型复位电路.单片机复位电路设计的好坏,直接影响到整个系统工作的可靠性.许多用户在设计完单片机系统,并在实验室调试成功后,在现场却出现了"死机"、"程序走飞"等现象,这主要是单片机的复位电路设计不可靠引起的.一概述影响单片机系统运行稳定性的因素可大体分为外因和内因两部分1. 外因射频干扰,它是以空间电磁场的形式传递,在机器内部的导体引线或零件引脚,感生出相应的干扰,可通过电磁屏蔽和合理的布线/器件布局衰减该类干扰;电源线或电源内部产生的干扰,它是通过电源线或电源内的部件耦合或直接传导,可通过电源滤波、隔离等措施来衰减该类干扰.2. 内因振荡源的稳定性,主要由起振时间、频率稳定度和占空比稳定度决定.起振时间可由电路参数整定、稳定度受振荡器类型、温度和电压等参数影响.复位电路的可靠性二复位电路的可靠性设计1. 基本复位电路复位电路的基本功能是系统上电时提供复位信号直至系统电源稳定后撤销复位信号,为可靠起见,电源稳定后还要经一定的延时才撤销复位信号,以防电源开关或电源插头分-合过程中引起的抖动而影响复位,但解决不了电源毛刺A点和电源缓慢下降,电池电压不足等问题;而且调整RC常数改变延时会令驱动能力变差,左边的电路为高电平复位有效;右边为低电平;Sm为手动复位开关;Ch可避免高频谐波对电路的干扰.2. 电源监控电路上述的带电压监控的复位电路又叫电源监控电路,监控电路必须具备如下功能:上电复位保障上电时能正确地启动系统掉电复位当电源失效或电压降到某一电压值以下时,复位系统市面上有类似的集成产品,如PHILIPS半导体公司生产的MAX809 MAX810此类产品体积小、功耗低而且可选门槛电压可保障系统在不同的异常条件下可靠地复位,防止系统失控.最限度地简化外围电路,也可选择PHILIPS半导体公司带手动复位功能的产品MAX708.此外,MAX708还可以监视第二个电源信号,为处理器提供电压跌落的预警功能,利用此功能系统.可在电源跌落时到复位前执行某些安全操作、保存参数、发送警报信号或切换后备电池等,MAX708电表可在电源毛刺或停电前把当前电度数保存到E2PROM中,再配合保存多个电度.数备份算法:可有效解决令工程师头疼E2PROM中的电度数掉失问题,使用该电路必须选择适当的预警电压点,以保证靠电源的储能供电情况下,VCC电压从预警电压跌到复位电压的维持时间tB必须足够长,E2PROM的写周期约为10、20ms一般取tB>200ms就可确保数据稳定写入,预警电压调整方法. 当VDC等于预警电压时调整R1和R2使PFI的电压为1.25V此时可检测/PFO来确认内部的电压比较器是否动作,调整时必须注意此比较器是窗口比较器.3. 多功能电源监控电路除上电复位和掉电复位外,很多监控电路集成了系统所需的功能.如:电源测控供电电压出现异常时提供预警指示或中断请求信号,方便系统实现异常处理数据保护当电源或系统工作异常时,对数据进行必要的保护,如写保护,数据备份或切换后备电池看门狗定时器当系统程序, 跑飞或死锁时,复位系统其它的功能如温度测控短路测试等等我们把其称作多功能电源监控电路下面介绍两款特别适合在工控安防金融行业中广泛应用多功能的监控电路Catalyst 公司的 CAT1161 是一个集成了开门狗电压监控和复位电路的 16K 位 E2PROM I 2C 接口,不但集成度高、功耗低,E2PROM部分静态时真正实现零功耗,而且清看门狗是通过改变SDA的电平实现的,节省系统I/O资源,其门槛电压可通过编程器修改.该修改范围覆盖绝大多数应用,当电源下降到门槛电压以下时,硬件禁止访问,E2PROM 确保数据安全,使用时注意的是 RST /RST 引脚是 I/O 脚 CAT1161 检测到两引脚中任何一个电压异常都会产生复位信号,与RST/RST引脚相连的下拉电阻R2和上拉电阻R1必须同时连接,否则CAT1161将不断产生复位,同样不需要手动复位功能时可节省Rm和Sm两个元件.PHILIPS公司的SA56600-42被设计用在电源电压降低或断电时作保护微电脑系统中SRAM的数据.当电源电压下降到通常值4.2V时,输出CS变为逻辑低电平,把CE也拉低,从而禁止对SRAM的操作.同时,产生一个低电平有效的复位信号,供系统使用.如果电源电压继续下降,到达通常值3.3V或更低时,SA56600-42切换系统操作,从主电源供电切换到后备锂电池供电.当主电源恢复正常,电压上升至3.3V或更高时,将SRAM的供电电源将由后备锂电池切换回主电源.当主电源上升至大于典型值4.2V时,输出CS变为逻辑高电平,使CE变为高电平,使能SRAM的操作. 复位信号一直持续到系统恢复正常操作为止.在系统电源电压不足或突然断电的时候,这个器件能可靠地保护系统在SRAM内的数据 .4. ARM单片机的复位电路设计无论在移动电话、高端手持仪器还是嵌入式系统32位单片机ARM,占据越来越多的份额.ARM已成为事实的高端产品工业标准由于 ARM 高速低功耗低工作电压导致其噪声容限低,这是对数字电路极限的挑战,对电源的纹波,瞬态响应性能,时钟源的稳定度,电源监控可靠性等诸多方面也提出了更高的要求.ARM监控技术是复杂并且非常重要的分立元件实现的监控电路,受温度、湿度、压力等外界的影响大而且对不同元件影响不一致,较大板面积、过多过长的引脚容易引入射频干扰,功耗大也是很多应用难以接受而集成电路能很好的解决此类问题.目前也有不少微处理器中集成监控电路,处于制造成本和工艺技术原因,此类监控电路大多数是用低电压CMOS工艺实现的,比起用高电压、高线性度的双极工艺制造的专用监控电路,性能还有一段差距结论是使用ARM而不用专用监控电路,可能导致得不偿失,经验也告诉我们使用专用监控电路可以避免很多离奇古怪的问题ARM的应用工程师,切记少走弯路.复位电路在DC/DC变换器中的设计复位电路的设计日趋多样化,并且在各行各业中都有使用到,复位电路的重要性可谓不言而喻,在正激式DC/DC变换器中磁复位电路,略哦防止变压器磁芯饱和,从而保护变压器.一、磁复位电路的设计正激式DC/DC变换器或者正激式开关电源,需要在开关功率管截止期间将高频变压器复位,以防止变压器磁芯饱和,因此,一般需要增加磁复位电路(亦称变压器复位电路).图一示出单端降压式同步整流器常用的3种磁复位电路:辅助绕组复位电路,R,C,VDZ箝位电路,有源箝位电路.3种磁复位的方法各有优缺点:辅助绕组复位法会使变压器结构复杂化;R,C,VDZ箝位法属于无源箝位,其优点是磁复位电路简单,能吸收由高频变压器漏感而产生的尖峰电压,但箝位电路本身也要消耗磁场能量;有源箝位法在上述3种方法中的效率最高,但提高了电路的成本.(a)辅助绕组复位电路 (b)R、C、VDZ箝位电路 (c)有源箝位电路图一单端降压式同步整流器常用的三种磁复位电路磁复位要求漏极电压要高于输入电压,但要避免在磁复位过程中使DPA-Switch的漏极电压超过规定值,为此,可在次级整流管两端并联一个RS、CS网络,电路图二所示.该电路可使高频变压器在每个开关周期后的能量迅速恢复到一个安全值,保证UD>UI.当DPA-Switch关断时,磁感应电流就通过变压器的次级绕组流出,利用电容CS使磁感应电流减至零.CS的电容量必须足够小,才。

stm32复位电路设计浅析stm32复位电路方法

stm32复位电路设计浅析stm32复位电路方法说到复位，我们都不会陌生，系统基本都有一个复位按键。

复位的种类有很多：上电复位、掉电复位、复位引脚复位、看门狗复位、软件复位等。

本文探讨的就是在stm32中复位电路如何设计。

STM32介绍STM32系列基于专为要求高性能、低成本、低功耗的嵌入式应用专门设计的ARM Cortex®-M0，M0+，M3, M4和M7内核在STM32F105和STM32F107互连型系列微控制器之前，意法半导体已经推出STM32基本型系列、增强型系列、USB基本型系列、互补型系列；新系列产品沿用增强型系列的72MHz处理频率。

内存包括64KB到256KB 闪存和20KB到64KB嵌入式SRAM。

新系列采用LQFP64、LQFP100和LFBGA100三种封装，不同的封装保持引脚排列一致性，结合STM32平台的设计理念，开发人员通过选择产品可重新优化功能、存储器、性能和引脚数量，以最小的硬件变化来满足个性化的应用需求。

stm32复位电路设计复位电路的作用是为了是系统恢复到初始状态的，单片机的复位方式也是存在好几种的：上电复位，系统复位，备份区域复位上电复位：其产生的条件是，当系统上电、掉电，以及系统从待机模式返回时，发生电源复位。

电源复位能够复位除了备份区域寄存器之外的所有寄存器的状态。

系统复位：以下任一事件发生时，均能产生一个系统复位：1. NRST引脚上的低电平(外部复位)2. 窗口看门狗计数终止(WWDG复位)3. 独立看门狗计数终止(IWDG复位)4. 软件复位(SW复位)5. 低功耗管理复位系统复位能够复位除时钟控制寄存器CRS中的复位标志和备份区域中的寄存器之外的所有寄存器。

备份区域复位：对于备份区域的复位，一种是在软件复位的时候设定备份区域控制寄存器。

单片机复位电路工作原理

单片机复位电路工作原理
复位电路是单片机系统中非常重要的一部分，其作用是在系统出现故障或其他异常情况时，将整个系统恢复到初始状态，重新开始执行程序。

复位电路由复位触发器、复位信号发生电路和复位延时电路组成。

复位触发器是一个同步触发器，当复位信号为高电平时，触发器的输出被强制置为低电平，将整个单片机系统从任何状态强制恢复到初始状态。

复位信号发生电路通常由一个降压稳压芯片提供电源电压监测功能。

当供电电压低于一定的阈值时，复位信号发生电路会检测到，并产生一个复位信号。

复位信号发生电路还能够在供电电压恢复正常后保持产生复位信号一段时间，以确保电源电压稳定后系统能够正常工作。

复位延时电路的作用是延迟复位信号发生电路产生的复位信号，以确保系统在复位信号发生后稳定一段时间后才正式开始工作。

这是为了避免在复位信号产生瞬间系统电压尚未完全稳定而导致的异常操作。

当系统发生故障或其他异常情况时，复位信号发生电路会检测到并产生复位信号，驱动复位触发器将整个系统恢复到初始状态。

复位延时电路会延迟一段时间后，系统电源电压稳定后才会停止产生复位信号，系统才会开始正常工作。

复位电路的设计是单片机系统中必不可少的一部分，它能够保证系统在异常情况下能够可靠地重新开始工作，提高了系统的可靠性和稳定性。

单片机复位电路原理图

单片机复位电路原理图
对不起，我无法提供图片或任何形式的视觉内容。

我可以用文字描述您想要的单片机复位电路原理图，但是我无法以文本形式提供未使用相同文字的标题。

以下是单片机复位电路原理图的描述：
- 电源正极连接到一个电阻，电阻与一个电容并联连接。

电容
的另一端连接到地线，而电阻的另一端连接到单片机的复位引脚。

- 单片机的复位引脚也连接到一个推挽放大器，推挽放大器的
输出连接到一个二极管。

二极管连接到一个电路上的电源负极，并通过一个电阻与地线相连。

- 当电源开启时，电阻与电容组成的RC电路开始充电。

电容
通过电阻慢慢充电到供电电压的阈值，同时也向单片机的复位引脚提供一个保持复位状态的电压。

- 当电源关闭时，电容开始放电，使得单片机复位引脚断开与
电源的连接，从而允许单片机重新启动。

请注意，这只是一个简单的描述，并不能取代实际的电路图。

如果您需要更详细或准确的信息，请参考相应的电子书籍、技术手册或咨询专业人士。

stm32复位电路原理

stm32复位电路原理
复位电路是一种用于重新启动STM32微控制器的电路。

它通
常由一个复位按钮或者复位信号触发器组成，其原理如下：
1. 复位按钮：复位按钮通常是一种按键开关，当按下按钮时，会短接复位信号引脚至地。

这样做可以将复位信号拉低至逻辑低电平，从而触发复位。

2. 复位信号触发器：复位信号触发器是一种逻辑电路，通常由几个逻辑门组成。

当触发器输入接收到复位信号时，它会将其输出设置为逻辑低电平。

触发器的输出连接到STM32的复位
引脚，从而触发复位。

复位电路的工作原理是，当复位按钮按下或者复位信号触发器接收到复位信号时，复位引脚被拉低至逻辑低电平。

这会导致STM32微控制器停止运行，并且内部所有的寄存器和外设都
会重新初始化。

一旦复位完成，STM32会开始执行相应的启
动程序，重新启动系统。

需要注意的是，复位电路必须满足一定的要求，以确保复位信号的稳定性和可靠性。

例如，复位按钮应该是一个带有自锁功能的按键开关，以防止误操作。

此外，复位电路还应该防止干扰信号引起误触发，可以通过添加滤波电路或者阻抗匹配电路来实现。

总结来说，复位电路是一种用于重新启动STM32微控制器的
电路，其原理是通过将复位引脚拉低至逻辑低电平来触发复位。

复位电路需要满足一定的要求，以确保复位信号的稳定性和可靠性。

单片机的复位电路

单片机复位电路设计一、概述影响单片机系统运行稳定性的因素可大体分为外因和内因两部分:1、外因射频干扰，它是以空间电磁场的形式传递在机器内部的导体（引线或零件引脚）感生出相应的干扰，可通过电磁屏蔽和合理的布线/器件布局衰减该类干扰；电源线或电源内部产生的干扰，它是通过电源线或电源内的部件耦合或直接传导，可通过电源滤波、隔离等措施来衰减该类干扰。

2、内因振荡源的稳定性，主要由起振时间频率稳定度和占空比稳定度决定。

起振时间可由电路参数整定稳定度受振荡器类型温度和电压等参数影响复位电路的可靠性。

二、复位电路的可靠性设计1、基本复位电路复位电路的基本功能是：系统上电时提供复位信号，直至系统电源稳定后，撤销复位信号。

为可靠起见，电源稳定后还要经一定的延时才撤销复位信号，以防电源开关或电源插头分-合过程中引起的抖动而影响复位。

图1所示的RC复位电路可以实现上述基本功能，图3为其输入-输出特性。

但解决不了电源毛刺（A 点）和电源缓慢下降（电池电压不足）等问题而且调整 RC 常数改变延时会令驱动能力变差。

左边的电路为高电平复位有效右边为低电平 Sm为手动复位开关Ch 可避免高频谐波对电路的干扰。

图1 RC复位电路图2所示的复位电路增加了二极管，在电源电压瞬间下降时使电容迅速放电，一定宽度的电源毛刺也可令系统可靠复位。

图3所示复位电路输入输出特性图的下半部分是其特性，可与上半部比较增加放电回路的效果图2 增加放电回路的RC复位电路使用比较电路，不但可以解决电源毛刺造成系统不稳定，而且电源缓慢下降也能可靠复位。

图4 是一个实例当 VCC x (R1/(R1+R2) ) = 0.7V时，Q1截止使系统复位。

Q1的放大作用也能改善电路的负载特性，但跳变门槛电压 Vt 受 VCC 影响是该电路的突出缺点，使用稳压二极管可使 Vt 基本不受VCC影响。

见图5，当VCC低于Vt(Vz+0.7V)时电路令系统复位。

图3 RC复位电路输入-输出特性图4 带电压监控功能的复位电路图5 稳定门槛电压图6 实用的复位监控电路在此基础上,增加延时电容和放电二极管构成性能优良的复位电路,如图6所示。

单片机各种复位电路原理

内部结构框图
上电复位电路原理分析
5V电源通过MC34064的2脚输入，1脚便可输出一个上升沿，触发芯片的复位脚。电解电容C13是调节复位延时时间的。当电源关断时，电解电容C13上的残留电荷通过D13和MC34064内部电路构成回路，释放掉电荷。以备下次复位启用。
专用芯片复位电路
上电复位电路原理图
比较器型复位电路
比较器型复位电路的基本原理如左图所示。上电复位时,由于组成了一个RC低通网络,所以比较器的正相输入端的电压比负相端输入电压延迟一定时间。而比较器的负相端网络的时间常数远远小于正相端RC网络的时间常数,因此在正端电压还没有超过负端电压时,比较器输出低电平, 经反相器后产生高电平。复位脉冲的宽度主要取决于正常电压上升的速度。由于负端电压放电回路时间常数较大,因此对电源电压的波动不敏感。但是容易产生以下二种不利现象：（1）电源二次开关间隔太短时,复位不可靠;（2）当电源电压中有浪涌现象时,可能在浪涌消失后不能产生复位脉冲。为此,将改进比较器重定电路,如右图所示。这个改进电路可以消除第一种现象,并减少第二种现象的产生。为了彻底消除这二种现象,可以利用数字逻辑的方法与比较器配合,设计如图9所示的比较器重定电路。此电路稍加改进即可作为上电复位与看门狗复位电路共同复位的电路,大大提高了复位的可靠性。
单片机各种复位电路原理
简介
复位电路，就是利用它把电路恢复到起始状态。就像计算器的清零按钮的作用一样，当你进行完了一个题目的计算后肯定是要清零的是吧！或者你输入错误，计算失误时都要进行清零操作。以便回到原始状态，重新进行计算。和计算器清零按钮有所不同的是，复位电路启动的手段有所不同。一是在给电路通电时马上进行复位操作；二是在必要时可以由手动操作；三是根据程序或者电路运行的需要自动地进行。复位电路都是比较简单的大都是只有电阻和电容组合就可以办到了。再复杂点就有三极管等等配合程序来进行了。为确保微机系统中电路稳定可靠工作，复位电路是必不可少的一部分，复位电路的第一功能是上电复位。一般微机电路正常工作需要供电电源为5V±5%，即4.75～5.25V。由于微机电路是时序数字电路，它需要稳定的时钟信号，因此在电源上电时，只有当VCC超过4.75V低于5.25V以及晶体振荡器稳定工作时，复位信号才被撤除，微机电路开始正常工作。

单片机各种复位电路原理

单片机各种复位电路原理单片机是一种用于控制电子设备的集成电路，复位电路是单片机电路中的一个重要部分。

复位电路主要用于对单片机进行复位操作，在系统开机、异常情况或用户指令下复位时起到确保系统正常启动的作用。

本文将介绍单片机各种复位电路的原理。

1.电源复位电路：电源复位电路又称为电源检测电路，用于检测电源电压是否达到工作范围的合理值，如果电源电压超出范围，则会触发复位信号，导致单片机进行复位操作。

电源复位电路的原理是通过电源电压检测芯片来检测电源电压的大小。

当电源电压低于设定值时，检测芯片会输出复位信号，使单片机处于复位状态。

一旦电源电压恢复到正常工作范围内，复位电路会自动解除复位信号，使单片机恢复正常工作。

2.手动复位电路：手动复位电路通过按下复位按钮来触发复位操作。

该复位电路一般被设计成一个机械按钮，用户可以通过按下按钮来手动对单片机进行复位操作。

手动复位电路的原理是通过按钮与单片机RESET引脚之间的连接来实现复位操作。

当按钮按下时，RESET引脚与电源接地，从而触发复位操作。

当按钮松开时，RESET引脚与电源脱离接地，单片机解除复位状态，恢复正常工作。

3.系统复位电路：系统复位电路是利用系统内部一些模块的故障或异常状态来触发复位操作。

常见的系统复位电路包括看门狗复位电路和软件复位电路。

看门狗复位电路原理是利用看门狗定时器来定时检查系统是否正常工作。

当系统异常或停止响应时，看门狗定时器未能在设定时间内得到刷新，触发复位操作，使单片机恢复到复位状态。

看门狗复位电路能够有效防止系统在运行过程中出现死机或卡死的情况。

软件复位电路原理是通过软件进行复位操作。

在软件中设置一些条件或标志位，当条件满足时，软件执行复位操作，使单片机恢复到复位状态。

软件复位电路一般用于实现特定的复位需求，例如在系统运行一定时间后进行自动复位操作。

总结：单片机各种复位电路的原理各有特点，但都是为了确保单片机能够在正常工作状态下启动。

arm中冷复位与热复位

arm中冷复位与热复位ARM中的冷复位与热复位介绍：在ARM架构中，复位是指将处理器从一种状态恢复到另一种状态的过程。

复位可以分为冷复位和热复位两种类型。

冷复位是指将处理器从完全关机状态恢复到初始状态的过程，而热复位则是指在处理器运行过程中将其重置为初始状态的过程。

本文将详细介绍ARM 中的冷复位和热复位的概念、原理和应用。

一、冷复位1. 概念冷复位是指将处理器从完全关机状态恢复到初始状态的过程。

当处理器处于关闭状态时，所有寄存器、内存和外设的状态都会被清除，并重新初始化。

冷复位通常在断电后重新上电时触发，也可以通过硬件或软件的方式进行。

2. 原理冷复位的触发可以通过物理开关或电源管理芯片来实现。

当断电后重新上电时，电源管理芯片会向处理器发送复位信号，处理器收到复位信号后，会将所有寄存器、内存和外设的状态清零，并根据预设的初始值重新初始化。

3. 应用冷复位广泛应用于各种嵌入式系统和芯片设计中。

在系统启动时，冷复位可以保证处理器从初始状态开始运行，确保系统的可靠性和稳定性。

此外，冷复位还可以用于恢复系统出现故障或异常情况时的状态。

二、热复位1. 概念热复位是指在处理器运行过程中将其重置为初始状态的过程。

与冷复位不同，热复位不会导致处理器断电或关闭。

相反，它会将处理器的状态清零，并重新初始化寄存器、内存和外设。

2. 原理热复位通常通过软件的方式触发。

处理器内部有专门的复位控制器，当接收到热复位的触发信号时，复位控制器会将处理器的状态清零，并根据预设的初始值重新初始化。

3. 应用热复位在实际应用中具有广泛的用途。

例如，在操作系统中，热复位可以用于处理系统崩溃或死机的情况，通过重置处理器的状态来恢复系统的正常运行。

此外，热复位还可以用于调试和测试系统，帮助开发人员快速定位和解决问题。

三、冷复位与热复位的区别与联系冷复位和热复位都是将处理器重置为初始状态的过程，但它们在触发方式和应用场景上有所不同。

1. 触发方式冷复位通常由断电后重新上电触发，而热复位通常由软件触发。
