单片机复位电路原理图

单片机复位电路原理图单片机复位电路是单片机系统中非常重要的一部分，它能够在系统出现异常情况时将单片机恢复到初始状态，确保系统的稳定运行。

本文将介绍单片机复位电路的原理图及其工作原理。

首先，我们来看一下单片机复位电路的原理图。

如下图所示：（在这里插入原理图图片）。

在这个原理图中，我们可以看到复位电路由几个关键部分组成，电源复位电路、手动复位电路和外部复位电路。

电源复位电路是通过监测单片机供电电压的变化来实现复位的。

当电源电压低于一定数值时，复位电路会自动将单片机复位，以确保单片机在电压不稳定或者电压过低的情况下能够正常工作。

手动复位电路是由一个按钮和一个电阻组成的。

当按下按钮时，电阻的阻值会发生变化，从而触发复位电路，实现手动复位。

外部复位电路是通过外部信号来触发复位的。

当外部信号满足一定条件时，复位电路会将单片机复位，以应对外部环境的变化。

以上就是单片机复位电路的原理图及其组成部分。

接下来，我们将详细介绍这些部分的工作原理。

电源复位电路的工作原理是通过一个比较器来监测单片机供电电压的变化。

当电源电压低于一定数值时，比较器输出一个低电平信号，触发复位电路，将单片机复位。

这样可以确保在电压不稳定或者电压过低的情况下，单片机能够正常工作。

手动复位电路的工作原理是当按下按钮时，电阻的阻值会发生变化，导致复位电路触发，将单片机复位。

这样可以在系统出现异常情况时，通过手动操作来实现复位，确保系统的稳定运行。

外部复位电路的工作原理是通过外部信号来触发复位。

当外部信号满足一定条件时，复位电路会将单片机复位，以应对外部环境的变化。

这样可以在外部环境发生变化时，及时将单片机恢复到初始状态，确保系统的稳定性。

综上所述，单片机复位电路是单片机系统中非常重要的一部分，它能够在系统出现异常情况时将单片机恢复到初始状态，确保系统的稳定运行。

通过本文介绍的原理图及其工作原理，相信读者对单片机复位电路有了更深入的理解。

希望本文能够对大家有所帮助。

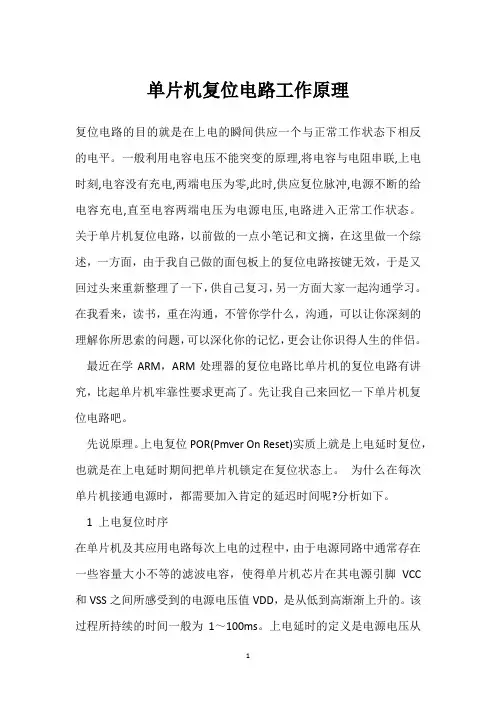

单片机复位电路工作原理

单片机复位电路工作原理复位电路的目的就是在上电的瞬间供应一个与正常工作状态下相反的电平。

一般利用电容电压不能突变的原理,将电容与电阻串联,上电时刻,电容没有充电,两端电压为零,此时,供应复位脉冲,电源不断的给电容充电,直至电容两端电压为电源电压,电路进入正常工作状态。

关于单片机复位电路，以前做的一点小笔记和文摘，在这里做一个综述，一方面，由于我自己做的面包板上的复位电路按键无效，于是又回过头来重新整理了一下，供自己复习，另一方面大家一起沟通学习。

在我看来，读书，重在沟通，不管你学什么，沟通，可以让你深刻的理解你所思索的问题，可以深化你的记忆，更会让你识得人生的伴侣。

最近在学ARM，ARM处理器的复位电路比单片机的复位电路有讲究，比起单片机牢靠性要求更高了。

先让我自己来回忆一下单片机复位电路吧。

先说原理。

上电复位POR(Pmver On Reset)实质上就是上电延时复位，也就是在上电延时期间把单片机锁定在复位状态上。

为什么在每次单片机接通电源时，都需要加入肯定的延迟时间呢?分析如下。

1 上电复位时序在单片机及其应用电路每次上电的过程中，由于电源同路中通常存在一些容量大小不等的滤波电容，使得单片机芯片在其电源引脚VCC 和VSS之间所感受到的电源电压值VDD，是从低到高渐渐上升的。

该过程所持续的时间一般为1～100ms。

上电延时的定义是电源电压从lO％VDD上升到90％VDD所需的时间。

在单片机电压源电压上升到适合内部振荡电路运行的范围并且稳定下来之后，时钟振荡器开头了启动过程(详细包括偏置、起振、锁定和稳定几个过程)。

该过程所持续的时间一般为1～50 ms。

起振延时的定义是时钟振荡器输出信号的高电平达到10％VDD所需的时间。

例如，对于常见的单片机型号AT和AT89S，厂家给出的这个值为0．7VDD～VDD+0．5V。

从理论上讲，单片机每次上电复位所需的最短延时应当不小于treset。

从实际上讲，延迟一个treset往往还不够，不能够保障单片机有一个良好的工作开端。

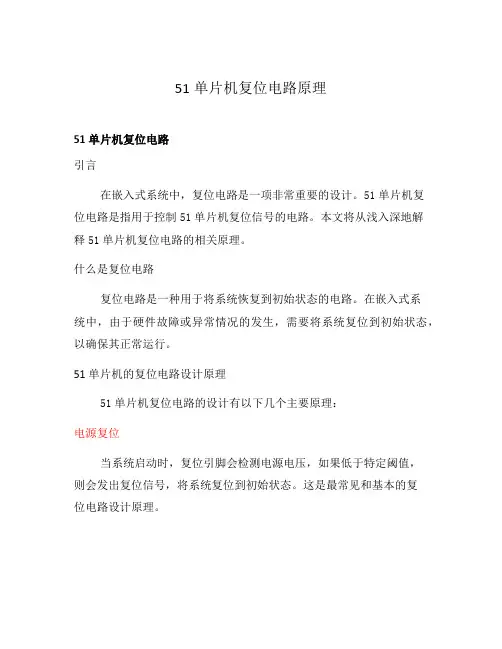

51单片机复位电路原理

51单片机复位电路原理51单片机复位电路引言在嵌入式系统中，复位电路是一项非常重要的设计。

51单片机复位电路是指用于控制51单片机复位信号的电路。

本文将从浅入深地解释51单片机复位电路的相关原理。

什么是复位电路复位电路是一种用于将系统恢复到初始状态的电路。

在嵌入式系统中，由于硬件故障或异常情况的发生，需要将系统复位到初始状态，以确保其正常运行。

51单片机的复位电路设计原理51单片机复位电路的设计有以下几个主要原理：电源复位当系统启动时，复位引脚会检测电源电压，如果低于特定阈值，则会发出复位信号，将系统复位到初始状态。

这是最常见和基本的复位电路设计原理。

扩展复位除了电源复位之外，还可以通过外部信号触发复位。

例如，通过按下复位按钮来触发复位操作。

这种复位电路可以在系统故障或其他需要立即复位的情况下使用，以确保系统能够快速恢复。

独立看门狗复位独立看门狗复位是一种由独立的硬件电路触发的复位方式。

该电路通过定时器产生一个定时周期，如果在该周期内未收到特定信号，就会发出复位信号。

这种复位电路可以用于监控系统运行状态，并在系统崩溃或停止响应时进行复位。

外部看门狗复位外部看门狗复位是通过外部设备触发的复位方式。

这种复位电路通常与51单片机外部设备（如设备驱动器或传感器）相连，当外部设备检测到特定条件时，会触发复位操作。

如何设计51单片机复位电路设计51单片机复位电路需要考虑以下几个因素：复位信号的稳定性复位信号需要稳定且可靠。

在设计电路时，应该使用适当的稳压电路和滤波电路来确保复位信号的稳定性。

复位信号的时序复位信号的时序非常重要。

在复位电路设计中，需要确定复位信号的触发时间和持续时间，以确保系统能够在适当的时间内复位并恢复正常运行。

多重复位方式综合考虑系统的可靠性和稳定性，可以采用多重复位方式来设计51单片机复位电路。

例如，同时使用电源复位和独立看门狗复位，可以增加系统的安全性和可靠性。

结论通过本文的介绍，我们了解了51单片机复位电路的相关原理和设计要点。

51单片机复位电路工作原理

51 单片机复位电路工作原理、复位电路的用途单片机复位电路就好比电脑的重启部分，当电脑在使用中出现死机，按下重启按钮电脑内部的程序从头开始执行。

单片机也一样，当单片机系统在运行中，受到环境干扰出现程序跑飞的时候，按下复位按钮内部的程序自动从头开始执行。

二、复位电路的工作原理在书本上有介绍， 51 单片机要复位只需要在第 9 引脚接个高电平持续 2US 就可以实现，那这个过程是如何实现的呢？在单片机系统中，系统上电启动的时候复位一次，当按键按下的时候系统再次复位，如果释放后再按下，系统还会复位。

所以可以通过按键的断开和闭合在运行的系统中控制其复位。

开机的时候为什么为复位在电路图中，电容的的大小是10uF，电阻的大小是10k。

所以根据公式，可以算出电容充电到电源电压的0.7倍（单片机的电源是5V，所以充电到0.7倍即为3.5V），需要的时间是10K*10UF=0.1S 。

也就是说在电脑启动的 0.1S 内，电容两端的电压时在 0~3.5V 增加。

这个时候 10K 电阻两端的电压为从 5~1.5V 减少（串联电路各处电压之和为总电压）。

所以在 0.1S 内， RST 引脚所接收到的电压是 5V~1.5V 。

在 5V 正常工作的 51 单片机中小于 1.5V 的电压信号为低电平信号，而大于 1.5V 的电压信号为高电平信号。

所以在开机 0.1S 内，单片机系统自动复位（ RST 引脚接收到的高电平信号时间为 0.1S 左右）。

按键按下的时候为什么会复位在单片机启动0.1S后，电容C两端的电压持续充电为5V，这是时候10K电阻两端的电压接近于 0V， RST 处于低电平所以系统正常工作。

当按键按下的时候，开关导通，这个时候电容两端形成了一个回路，电容被短路，所以在按键按下的这个过程中，电容开始释放之前充的电量。

随着时间的推移，电容的电压在 0.1S 内，从5V释放到变为了 1.5V，甚至更小。

根据串联电路电压为各处之和，这个时候10K电阻两端的电压为3.5V，甚至更大，所以RST引脚又接收到高电平。

单片机复位电路理图解

单片机复位电路原理图解复位电路的作用在上电或复位过程中，控制CPU的复位状态：这段时间内让CPU保持复位状态，而不是一上电或刚复位完毕就工作，防止CPU发出错误的指令、执行错误操作，也可以提高电磁兼容性能。

无论用户使用哪种类型的单片机,总要涉及到单片机复位电路的设计。

而单片机复位电路设计的好坏,直接影响到整个系统工作的可靠性。

许多用户在设计完单片机系统,并在实验室调试成功后,在现场却出现了“死机”、“程序走飞”等现象,这主要是单片机的复位电路设计不可靠引起的。

基本的复位方式单片机在启动时都需要复位，以使CPU及系统各部件处于确定的初始状态，并从初态开始工作。

89系列单片机的复位信号是从RST引脚输入到芯片内的施密特触发器中的。

当系统处于正常工作状态时，且振荡器稳定后，如果RST引脚上有一个高电平并维持2个机器周期(24个振荡周期)以上，则CPU就可以响应并将系统复位。

单片机系统的复位方式有：手动按钮复位和上电复位1、手动按钮复位手动按钮复位需要人为在复位输入端RST上加入高电平（图1）。

一般采用的办法是在RST端和正电源Vcc之间接一个按钮。

当人为按下按钮时，则Vcc的+5V电平就会直接加到RST端。

手动按钮复位的电路如所示。

由于人的动作再快也会使按钮保持接通达数十毫秒，所以，完全能够满足复位的时间要求。

图1图22、上电复位AT89C51的上电复位电路如图2所示，只要在RST复位输入引脚上接一电容至Vcc端，下接一个电阻到地即可。

对于CMOS型单片机，由于在RST端内部有一个下拉电阻，故可将外部电阻去掉，而将外接电容减至1µF。

上电复位的工作过程是在加电时，复位电路通过电容加给RST端一个短暂的高电平信号，此高电平信号随着Vcc对电容的充电过程而逐渐回落，即RST端的高电平持续时间取决于电容的充电时间。

为了保证系统能够可靠地复位，RST端的高电平信号必须维持足够长的时间。

上电时，Vcc的上升时间约为10ms，而振荡器的起振时间取决于振荡频率，如晶振频率为10MHz，起振时间为1ms；晶振频率为1MHz，起振时间则为10ms。

单片机bov复位

单片机bov复位
【提纲】单片机bov 复位
一、单片机bov 复位概念
单片机bov 复位，即掉电复位（BOR, Brownout Reset），是一种针对单片机的电源掉电情况而设计的保护功能。

当电源电压下降到一定程度时，单片机bov 复位电路会自动产生一个复位信号，使单片机复位，防止系统失控。

二、单片机bov 复位的作用
单片机bov 复位的主要作用是保护单片机在电源电压不稳定的情况下正常运行。

当电源电压下降时，bov 复位电路能够及时产生复位信号，使单片机复位，重新开始运行。

这有助于防止由于电源电压波动导致的系统故障和数据丢失。

三、单片机bov 复位工作原理
单片机bov 复位的工作原理主要是通过电压检测和比较来实现。

当电源电压下降到设定阈值时，bov 复位电路会检测到电压下降，并通过比较器产生一个复位信号，使单片机复位。

在电源电压恢复到正常范围后，复位信号会自动消失，单片机重新启动。

四、单片机bov 复位电路设计
单片机bov 复位电路的设计主要包括电源电压检测、比较器、复位信号产生和复位信号传输等部分。

其中，电源电压检测部分用于实时监测电源电压，比较器部分用于比较电源电压与设定阈值，复位信号产生部分用于生成复位信号，复位信号传输部分用于将复位信号传输至单片机控制端。

五、单片机bov 复位应用案例
在实际应用中，单片机bov 复位电路广泛应用于各类电子设备，尤其是对电源电压稳定性要求较高的设备。

单片机复位电路分析

单片机复位电路分析单片机是一种高度集成的电子器件，具有处理和控制电子信号的能力。

在单片机工作中，复位电路是非常重要的一部分，它确保单片机启动和工作的可靠性。

本文将分析单片机复位电路的原理、设计和应用。

一、复位电路的原理复位电路是单片机系统中的一个重要电路，其主要功能是在单片机上电时将其内部各个逻辑单元置于初始状态，使单片机能够从设计好的程序的第一步开始执行。

复位电路主要用于以下几个方面：1.启动时复位：当单片机上电时，由于各个逻辑单元的初始状态不确定，复位电路将所有逻辑单元复位到初始状态，确保单片机从正确的程序入口开始执行。

2.系统异常复位：当系统出现异常情况，例如主频异常、IO端口错误等情况时，复位电路可以将单片机复位到初始状态，以恢复系统的正常工作。

3.软件复位：单片机内部通常有一些特殊指令可以触发软件复位，使单片机从程序的第一步开始执行。

复位电路通常由复位源、复位信号检测和复位控制三个基本部分组成。

复位源是指导致单片机复位的异常电子信号，常见的复位源有电源电压异常、晶振频率异常等。

复位信号检测是判断复位源信号的有效性，通常采用复位信号检测电路和复位信号延时电路。

复位控制是根据复位源和复位信号检测的结果，控制单片机逻辑单元的复位。

二、复位电路的设计复位电路的设计需要考虑以下几个因素：1.复位源的选择：根据具体应用需求选择复位源，常见的复位源有电源电压、晶振频率等。

复位电源通常采用稳压电源，并通过滤波电路和限流电路保证稳定的复位电压。

2.复位信号检测：复位信号检测电路用于检测复位源信号的有效性，并产生复位信号。

常见的复位信号检测电路有电压比较电路、门电路等。

复位信号延时电路用于保证在复位信号稳定后再进行复位操作，通常采用RC延时电路或者门延时电路。

3.复位控制：复位控制电路根据复位信号检测的结果，控制单片机各个逻辑单元的复位。

通常采用门电路实现复位控制，可以通过AND门或者OR门的连接实现复位控制逻辑。

单片机复位电路的作用

单片机复位电路的作用随着科技的不断发展，单片机已经成为了现代电子产品中不可或缺的重要组成部分。

单片机是一种微型计算机，它可以通过编程控制各种电子设备的运行。

在单片机的运行过程中，复位电路是一个非常重要的电路，它可以保证单片机的正常运行。

本文将介绍单片机复位电路的作用及其原理。

一、单片机复位电路的作用单片机复位电路的作用是在单片机运行过程中，当单片机出现异常时，可以通过复位电路重新启动单片机。

在单片机运行过程中，由于各种原因（如电源电压波动、电池电量不足、外部信号干扰等），单片机可能会出现死机、程序崩溃等异常情况，这就需要使用复位电路来重新启动单片机。

复位电路可以将单片机的所有寄存器、状态位等清零，重新初始化单片机，使其恢复到初始状态。

这样可以保证单片机的稳定运行，避免出现不可预测的错误。

二、单片机复位电路的原理单片机复位电路的原理是通过控制复位信号来实现单片机的复位。

当复位信号为低电平时，单片机处于复位状态，所有寄存器、状态位等都被清零。

当复位信号为高电平时，单片机退出复位状态，开始正常运行。

复位信号一般由一个复位电路芯片来产生，复位电路芯片可以根据单片机的工作电压、复位信号的极性等参数来选择合适的复位电路。

常见的复位电路包括以下几种：1.电源复位电路电源复位电路是将单片机的复位信号直接与电源电压相连，当电源电压低于一定阈值时，复位信号为低电平，单片机处于复位状态。

当电源电压恢复到正常范围时，复位信号变为高电平，单片机退出复位状态。

2.手动复位电路手动复位电路是通过按下一个复位按钮来实现单片机的复位。

当按下复位按钮时，复位信号为低电平，单片机处于复位状态。

当松开复位按钮时，复位信号变为高电平，单片机退出复位状态。

3.看门狗复位电路看门狗复位电路是通过一个定时器来产生复位信号。

定时器会定期产生一个脉冲信号，如果单片机正常运行，会及时清除这个脉冲信号。

如果定时器产生的脉冲信号没有被清除，说明单片机出现异常，复位信号为低电平，单片机处于复位状态。

单片机复位电路工作原理

单片机复位电路工作原理
1 单片机复位电路
单片机复位电路是电子设备的重要部件，具有重要的实际意义，
它是由一个或多个复位抽头、一个复位开关、一个复位时钟振荡器以
及电源和地线组成的一个电路。

下面介绍单片机复位电路的工作原理。

2 复位抽头
复位抽头是由单片机内部程序重新启动的能力，每次复位后，电
路都会从头开始执行，重新开始重复执行程序。

精密地对复位抽头和
复位开关的调制，可以控制程序的复位时间，提高运行效率，并保证
程序的正确性。

3 复位开关
复位开关是单片机的重要部件，它可以在单片机运行中出现故障时，由用户手动操作来大大减少消耗时间，使单片机重新初始化，以
恢复程序正常运行，而且操作起来也非常方便。

4 复位时钟振荡器
复位时钟振荡器是一种由振荡器、复位脉冲发生器、锁存器和置
位移除器组成的电路，使用它可以很容易地控制单片机的复位时间，
保证单片机能够正常运行。

5 电源和地线
电源和地线是复位电路的必要组成部分，它将电源供电到复位开关上，使整个单片机正常运行，并且提供和控制复位信号，实现电路的重新启动和复位工作。

总的来说，单片机复位电路的工作原理是通过复位抽头、复位开关、复位时钟振荡器、电源和地线组成的电路，精确地控制单片机的复位时间，保证单片机能够正常运行。

在单片机运行出现故障时，用户可以使用复位开关进行手动操作，使电路重新启动，以恢复程序正常运行。

单片机上电复位电路

单片机上电复位电路
在单片机的运行中，如果出现异常状况，为了确保系统能够正常运行，就需要有一种称为“上电复位电路”的机制。

简言之，上电复位电路是一种用来重置单片机的电路，它可以在单片机上电时自动将其复位，确保系统在异常情况下能够恢复正常。

上电复位电路主要由电容和电阻构成。

当单片机上电时，电容会通过电阻形成一个RC电路，从而产生一个电压降。

当电容充电到一定程度时，它的电压将达到单片机的复位电压，并使复位引脚拉低，从而复位单片机。

此时，复位引脚将由低电平变为高电平，单片机开始重新运行。

需要注意的是，上电复位电路只能复位单片机，而不能解决其他异常问题。

例如，当系统出现软件故障时，只有重启程序才能恢复正常运行。

因此，在设计电路时，我们应该综合考虑各种可能的错误情况，并采取相应的措施，以确保系统能够稳定工作。

除了上电复位电路，还有一种称为“外部复位电路”的机制。

这种电路将复位引脚连接到一个外部触发源，例如手动按钮或传感器。

当外部触发源被触发时，复位引脚将被拉低，从而复位单片机。

这种机制可以在硬件故障或软件故障时提供一种紧急复位的手段，从而帮助我们及时恢复系统的正常工作。

通过上述讲解，我们可以看出，上电复位电路是保障单片机正常运行的重要组成部分之一。

只有在设计电路时充分考虑一切可能的异
常情况，并采取相应的预防措施和应急措施，才能确保系统的稳定运行。

复位电路

在电路中,使用电阻给电容充电,使电容的电压缓慢上升一直到VCC,在还没有到VCC时,芯片复位脚近似低电平,但是芯片复位,接近VCC时,芯片复位脚近高电平,导致芯片停止复位,此时复位完成,整个电路循环运行.这个电路就叫做复位电路.它主要为了能保证微型机系统得到稳定可靠的工作.复位电路的分类单片机复位电路主要有四种类型:(1)微分型复位电路;(2)积分型复位电路;(3)比较器型复位电路;比较器型复位电路的基本原理如图8所示.上电复位时,由于组成了一个RC低通网络,所以比较器的正相输入端的电压比负相端输入电压延迟一定时间.而比较器的负相端网络的时间常数远远小于正相端RC网络的时间常数,因此在正端电压还没有超过负端电压时,比较器输出低电平,经反相器后产生高电平.复位脉冲的宽度主要取决于正常电压上升的速度.由于负端电压放电回路时间常数较大,因此对电源电压的波动不敏感.但是容易产生以下二种不利现象:(1)电源二次开关间隔太短时,复位不可靠;(2)当电源电压中有浪涌现象时,可能在浪涌消失后不能产生复位脉冲.为此,将改进比较器重定电路,如图9所示.这个改进电路可以消除第一种现象,并减少第二种现象的产生.为了彻底消除这二种现象,可以利用数字逻辑的方法与比较器配合,设计如图9所示的比较器重定电路.此电路稍加改进即可作为上电复位与看门狗复位电路共同复位的电路,大大提高了复位的可靠性.(4)看门狗型复位电路.看门狗型复位电路主要利用CPU正常工作时,定时复位计数器,使得计数器的值不超过某一值;当CPU不能正常工作时,由于计数器不能被复位,因此其计数会超过某一值,从而产生复位脉冲,使得CPU恢复正常工作状态.此复位电路的可靠性主要取决于软件设计,即将定时向复位电路发出脉冲的程序放在何处.一般设计,将此段程序放在定时器中断服务子程序中.然而,有时这种设计仍然会引起程序走飞或工作不正常.原因主要是:当程序"走飞"发生时定时器初始化以及开中断之后的话,这种"走飞"情况就有可能不能由Watchdog复位电路校正回来.因为定时器中断一真在产生,即使程序不正常,Watchdog也能被正常复位.为此提出定时器加预设的设计方法.即在初始化时压入堆栈一个地址,在此地址内执行的是一条关中断和一条死循环语句.在所有不被程序代码占用的地址尽可能地用子程序返回指令RET代替.这样,当程序走飞后,其进入陷阱的可能性将大大增加.而一旦进入陷阱,定时器停止工作并且关闭中断,从而使Watchdog复位电路会产生一个复位脉冲将CPU复位.当然这种技术用于实时性较强的控制或处理软件中有一定的困难.主板上复位电路的工作原理复位电路在主板的设计当中以无可替代的必需品存在的,因为CPU的PG信号和复位信号都是由复位电路供给的.主板上的所有复位信号都是由芯片组产生,其主要由南桥产生(内部有复位系统控制器),也就是说主板上所有的需要复位的设备和模块都由南桥来复位.南桥要想产生复位信号或者说南桥要想去复位其他的设备和模块,其首先要自身先复位或者说自身先有复位源.使南桥复位的或者说南桥的复位源是ATX电源的灰线(灰线常态为5V电平,工作后为恒定的5V,ATX电源的灰线也是PG信号),或者是系统电源管理芯片发出的PG信号常态.ATX电源的灰线在电源的工作瞬间会有一个延时的过程.此延时的过程是相当于黄线和红线而言,延时的时间是100~500ms.也就是说灰线在ATX电源的工作瞬间会有一个低电平到高电平变化的过程.也就是0~1变化的电平信号.此瞬间变化的0~1电平信号会直接或者间接的作用于南桥内的复位系统控制器,首先让南桥本身先复位.当南桥复位后,南桥内部的复位系统控制器会把灰线5V信号进行分解处理,产生不同的复位信号,直接或者间接通过门电路或者电子开关发出.直接加入后级所有的设备或模块中,同时各设备和模块也被瞬间复位.CPU的复位信号由北桥产生,如果是电源管理器发出的PG信号,此信号在加电的瞬间也是一个0~1变化的跳变过程.此信号也会重复以上的动作,让南桥复位.南桥再发出其它复位信号(在笔记本电路中较为常用).在某些主板上CPU的PG信号是由电源管理器的PG信号直接供给,还有的是由ATX电源的灰线间接供给,通常主板上的复位电路由RESET开关来控制,此复位开关一端为低电平一端为高电平,低电平通常接地,高电平由红线和灰线间接供给,通常为3.3V,此复位键的某一端也会直接或间接作用于南桥内的复位系统控制器,当微机需要强行复位时,瞬间短接复位开关.在开关的高电平端会产生一个低电平信号,此信号会直接或者间接作用于南桥内的复位系统控制器,使南桥强行复位之后,南桥也会强行去复位其它的设备和模块,这样就达到一个强行复位的过程,也就是常说的冷启动.ISA总线的复位信号到南桥之间会有一个非们,跟随器或电子开关,常态时为低电平,复位时为高电平.IDE的复位和ISA总线正好相反,通常两者之间会有一个非门或是一个反向电子开关,也就是说IDE常态时为高电平,复位时为低电平,这里的高电平为5V或3.3V,低电平为0.5V以下的电位.如果主板上没有ISA总线,也就是8XX系列芯片组的主板,IDE的复位直接来自于南桥,在两者之间通常也会有一个非门或是反向电子开关,PCI总线的复位直接来自于南桥,有些主板会在两者之间加有跟随器,此跟随器起缓冲延时作用.且PCI的常态为3.3V 或5V,复位时为0V,AGP总线的复位信号和PCI总线的复位信号是同路产生.也有的主板AGP总线的复位也是由南桥直接供给,常态时为高电平,复位时为低电平,对于北桥的复位信号也是和PCI总线的复位信号同路产生,也就是说PCI总线的复位信号,AGP总线的复位信号和北桥的复位信号通常是串在一根线上的,复位信号都相同,对于CPU的复位信号,不同的主板都是由北桥供给,I/O的复位信号是由南桥直接供给,通常是3.3V或5V.在8XX系列芯片组的主板中,固件中心(B205)和时钟发生器芯片也有复位信号,且复位信号由南桥直接供给,常态为3.3V,复位时为0V.复位电路在主板上的维修方法主板上的复位电路出现故障通常会造成整个主板都没有复位信号.维修此类故障应从RESET键和灰线入手,首先测量RESET键的一端有无3.3V的高电位,如果此高电位没有,应通过理电路,明确此高电位的来源,找出故障点排除即可,如果高电位有,再通过理电路,明确ATX电源灰线到南桥之间的电路是否有故障,通常灰线到南桥之间经过一些电阻、门电路或电子开关,不同的主板灰线到南桥之间的路径都不一样,在维修时还应通过理电路得出.如果发现有一元器件损坏应立即更换.如果确定灰线到南桥之间无问题和RESET键到南桥之间也无问题,应重点检查I/O,南桥和北桥,应通过切线法---排除,就是说理清PCI,AGP到北桥的复位线,把进北桥的复位线切断,通电测量,如果PCI点复位正常,说明故障点在北桥,如果故障依旧,说明故障在南桥和I/O 之间,再通过切线法进一步判断故障是在I/O还是在南桥,对于主板上某部分无复位信号,通常会引起主板不亮或者是主板不认某些设备,如CPU 无复位,而其他复位点都正常,则故障点在北桥,如果IDEO无复位,通常会造成主板亮而不认IDE接口设备,故障点通常在IDE到南桥之间的门电路或电子开关,门电路通常是非门比较多.I/O 的复位信号通常是南桥直接发出,I/O没有复位信号也会造成主板不亮,在8XX系列芯片组中,固件中心的复位信号也是由南桥直接发出,如果此信号小时也会造成主板不亮,P4主板的SDR内存的四点时钟信号的来源与DDR内存可能相同.对于8XX系列芯片组的FWH(BIOS)固件中心的时钟信号是由时钟芯片供给,频率为33MHZ,电路中也有ABO电阻.复位电路在AT89S51最小系统中的常见问题1、复位电路的电容为什么要用几十uf,还要电解电容?电阻用的是几千欧的?答:复位电路的电阻和电容要根据复位脉冲的宽度要求计算得到:比如如果单片机的复位脉冲要求至少20ms,高电平是5V,最大低电平为0.8V,则应按RC电路的放电(或充电)方程计算,使从5V放电到0.8V(或相反)所用的时间不小于20ms.这个数据最好要经过计算,经验数据在有些情况下可能会因不符合要求而出现复位不稳定现象.2、还有为什么晶振两端要并联的电容值是30pf?答:晶体谐振器的电容一大小是于晶体的特性决定的,严格来说应该参照晶体的资料.一般在10-30p中间都可行.有些单片机内部有并联电容(比如430),这时注意计算外部电容时去掉内容并联电容.3、I/O口的上拉电阻的阻值是怎么确定的呢?答:IO的上拉电阻的大小要看用途和IO的内部结构而定.如果仅仅是得到一个稳定的高电平,即负载比较小,10k以上为好,这样功耗小.但如果是驱动三极管或光隔等负载,则需要根据被驱动元件所需要的电流来计算,计算时还要注意,有些IO口内部有20-100k上拉,这样,外部上拉后,实际的上拉电阻是内外电阻的并联值.有些IO内部是集电极开路,这样的IO的上拉等于外部上拉.IO上拉电阻的最小阻与IO的灌电流能力有关,如果灌电流最大.20mA,则5V的系统的电小上拉电阻为5/0.02=250欧.所以一般不下于330欧都没问题.影碟机中的复位电路应用影碟机在发明之后,因为它的实用性强,所以迅速普及,现在市场上的碟机各式各样,但是它们中间都存在着这样一个电路-复位电路,在碟机按下RESET键之后可以复位运行的一个功能,这里我们介绍下,碟机的复位电路.一、碟机的复位方式碟机复位方式分为高电平复位和低电平复位,其电路结构不尽相同.高电平复位指在电路开始工作前用一个正脉冲信号使电路回归到初始状态,完成清零过程,为整个电路开始工作做好准备.低电平复位则相反,在复位电压上升到正电压前通过电容充放电的延时过程产生一个负脉冲完成复位过程.复位电路波形如图1所示.高电平复位是在复位脉冲的下降沿完成复位过程,低电平复位是在复位脉冲的上升沿完成复位,所以说高电平复位,低电平有效,低电平复位,高电平有效.二、碟要复位信号的检测碟要中各芯片复位时间一般不得小于50μs,解码芯片各单位时间通常为100μs左右,CPU复位时间要短些.这些复位信号可以通过指针式万用表的电压挡来测量.测量高电平复位信号时将万用表拨到直流2.5V挡,开机时复位脉冲会使指针跳变到1V 左右的位置(视复位脉冲的宽度和表头灵敏度而略有差异),然后还原为0V.在测量低电平复位脉冲时需将万用表拨到直流10V挡位置,开机时复位脚电压由0V上升到VCD的过程中,复位脉冲会使表针在2.5V处略有一下停顿(低电平复位不容易观察,需要有一定经验才能看准).三、常见复位电路分析1、高电平复位:高电平复位一般用于主CPU的复位,较常见的主CPUP87C52就是采用这种复位方式.图2为早期使用的高电平复位电路,使用在先科40型解码板(620型VCD)上,为主CPU(P87C52)进行复位,开机瞬间+5V电压对复位电容C11进行充电,由于电容两端电压不能突变,所以在电容负端产生一个感应电动势,即复位信号.电容充满电后感应电动势停止,复位脉冲消失,复位过程结束.电路中R22为时间常数电阻,用来控制复位电容充放电时间,即复位脉冲宽度.因为这种电路结构简单,所以复位时间较长,当复位电容中还有电荷时重新进行复位,往往会因复位脉冲不良而无法正常复位.图3在复位输出部分并联了一只0.1μF 瓷片电容以提高电路抗干扰性.图4增加二极管D11,目的是为了在复位释放掉电容中的电荷,发免造成复位不良.某些需要复位信号精度较高的影碟机(例如有待机电源的VCD或DVD)采用带有三极管的复位电路进行复位,图5为先科20型解码板(678型VCD 机)主CPU(P87C52)上的复位电路.+5V电源通过Q3(Z3E)对复位电容C15进行充电,产生一个瞬间高电平信号,通过Q3集电极输出到CPU9脚进行复位.此电路设计上有缺陷,三极管Q3为贴片元件,功率较小,常会出现开路或击穿的故障,如遇此类机型应将Q3改为功率较大的9015.R37(4.7kΩ)电阻过小,易使复位电路受干扰,造成复位不良,将此电阻改为10 kΩ后情况会有所改善.先科后期生产的20板对电路进行了改进,如图6所示,将时间常数电阻改为10 kΩ,另外并联一只0.22 μF电容以提高抗干扰能力.2、低电平复位:低电平复位电路相对而言简单一些,多数情况为主CPU输出一个复位信号直接对被复位芯片进行复位.例如主CP对CL680、CVD-1、AVS1428等芯片就是直接输出复位信号进行复位.数字电路中一个复位信号只能对一个IC进行复位,因为被复位部分为TTL(晶体管一晶体管逻辑)电路所需复位电流很大,约为CMOS电路的十倍且还要求能承受很高的复位脉冲电压.当需要一个复位脉冲同时对多个电路进行复位时,需串联一驱动器提高其复位电流,同时也降低复位脉冲的输出阻抗.图9为先科ALP-806型DVD机中ZR367036脚复位信号输出,经Q23(9014)及电阻组成的驱动器同时为ZR3671014脚、CS495434脚、AVS31686脚进行复位的电路.有部分芯片自带低电平复位电路,图10为ESS3207常见的复位电路,用在先科22型解码板(688型VCD机)上,如果去掉释放复位电容电荷的二极管D3,其结构与图2高电平复位电路十分相似,只是将复位电容与时间常数电阻位置掉换,而工作原理则恰恰相反:开机时电源VDD通过时间常数电阻R59为复位电容C60进行充电,由于电容两端电压不能突变,在复位电容正端(即复位输出端会保持一段时间低电平,即复位脉冲信号.当电容充满电后复位端结束.这种电路复位时间长,易受干扰.图11是在图2高电平复位电路的基础上增加一个三极管Q5(9014)进行倒相放大,Q5的另外一个作用是降低复位电路输出阻抗,提高抗干扰能力.图12为先科25型解码板(635型VCD机)上ESS3883的复位电路,在复位信号输出部分并联一只0.01μF电容增加电路抗干扰能力.部分电路用反相器74HCU04来代替晶体管电路进行复位,图13为步步高AB007KB型超级VCD机中CL680的复位电路.74HCU04输入输出阻抗很高,所以增加了释放电荷的二极管D3、D4.图14为一种较复杂的复位电路,用在先科803型DVD机中,复位信号经74HCU04两次倒相后对G2000的7脚进行复位.有些复位电路可以同时输出高低两组电平的复位信号,图17为步步高ABI05K型超级VCD机的复位电路,a点是为SAA7327输出的低电平复位信号,b点则为CL8860输出的高电平复位信号.图7、图8、图15及图16分别为先科、步步高的复位电路,可供参考.四、复位电路的标识复位电路的英文标识为Rest,大部分厂家简写为RST,也有部分厂家标为RET.在有多个复位电路的电路图中,为加以区分则在rst前加上代表不同芯片的字母,例如Crst、Xrst、Mrst等.复位信号有输出和输入之分,在VCD机中的区分方法是在rst后面加上i或者o,rsti代表复位输入,rsto则代表复位输出.有些DVD机图纸复杂,是以箭头来代表复位信号的输入与输出,箭头指向IC表示为复位信号复位输入,反之则为复位信号输出.五、复位电路的标识复位时间(即复位脉冲宽度)J可以通过公式J=RC来计算,R代表时间常数电阻阻值,C为复位电容容量,两者相乘就是复位时间.六、复位电路的检修复位电路最常见的故障就是复位电容击穿或失去容量,三极管或反相器也容易被击穿,因为复位脉冲虽然额定幅度只有5VP-P,但在实际应用中幅度往往会非常高,达到20VP-P以上,电容耐压值不高,也是容易损坏的部分.复位三极管若选用Z3E、Z1E 之类贴片元件则损坏的较多,但用9014、9015之类作复位三极管的则损坏的较少.时间常数电阻损坏较少见.复位电路有时也会出现互相干扰的情况.如1998年2月份以前采用飞利浦机心的VCD机,有时开机后会出现机心无动作的情况,这是因为CPU(P87C52)输出的复位信号干扰了系统控制CPU(OM5234)复位电路而产生的,如果遇到此类现象,只需将解码板对伺服板的复位线剪断即可.本文来自: 原文网址:/diycn/tech/0074098.html复位电路在单片机中的设计分析单片机目前已被广泛地应用于家电、医疗、仪器仪表、工业自动化、航空航天等领域.单片机复位电路主要有微分型复位电路、积分型复位电路、比较器型复位电路、看门狗型复位电路.单片机复位电路设计的好坏,直接影响到整个系统工作的可靠性.许多用户在设计完单片机系统,并在实验室调试成功后,在现场却出现了"死机"、"程序走飞"等现象,这主要是单片机的复位电路设计不可靠引起的.一概述影响单片机系统运行稳定性的因素可大体分为外因和内因两部分1. 外因射频干扰,它是以空间电磁场的形式传递,在机器内部的导体引线或零件引脚,感生出相应的干扰,可通过电磁屏蔽和合理的布线/器件布局衰减该类干扰;电源线或电源内部产生的干扰,它是通过电源线或电源内的部件耦合或直接传导,可通过电源滤波、隔离等措施来衰减该类干扰.2. 内因振荡源的稳定性,主要由起振时间、频率稳定度和占空比稳定度决定.起振时间可由电路参数整定、稳定度受振荡器类型、温度和电压等参数影响.复位电路的可靠性二复位电路的可靠性设计1. 基本复位电路复位电路的基本功能是系统上电时提供复位信号直至系统电源稳定后撤销复位信号,为可靠起见,电源稳定后还要经一定的延时才撤销复位信号,以防电源开关或电源插头分-合过程中引起的抖动而影响复位,但解决不了电源毛刺A点和电源缓慢下降,电池电压不足等问题;而且调整RC常数改变延时会令驱动能力变差,左边的电路为高电平复位有效;右边为低电平;Sm为手动复位开关;Ch可避免高频谐波对电路的干扰.2. 电源监控电路上述的带电压监控的复位电路又叫电源监控电路,监控电路必须具备如下功能:上电复位保障上电时能正确地启动系统掉电复位当电源失效或电压降到某一电压值以下时,复位系统市面上有类似的集成产品,如PHILIPS半导体公司生产的MAX809 MAX810此类产品体积小、功耗低而且可选门槛电压可保障系统在不同的异常条件下可靠地复位,防止系统失控.最限度地简化外围电路,也可选择PHILIPS半导体公司带手动复位功能的产品MAX708.此外,MAX708还可以监视第二个电源信号,为处理器提供电压跌落的预警功能,利用此功能系统.可在电源跌落时到复位前执行某些安全操作、保存参数、发送警报信号或切换后备电池等,MAX708电表可在电源毛刺或停电前把当前电度数保存到E2PROM中,再配合保存多个电度.数备份算法:可有效解决令工程师头疼E2PROM中的电度数掉失问题,使用该电路必须选择适当的预警电压点,以保证靠电源的储能供电情况下,VCC电压从预警电压跌到复位电压的维持时间tB必须足够长,E2PROM的写周期约为10、20ms一般取tB>200ms就可确保数据稳定写入,预警电压调整方法. 当VDC等于预警电压时调整R1和R2使PFI的电压为1.25V此时可检测/PFO来确认内部的电压比较器是否动作,调整时必须注意此比较器是窗口比较器.3. 多功能电源监控电路除上电复位和掉电复位外,很多监控电路集成了系统所需的功能.如:电源测控供电电压出现异常时提供预警指示或中断请求信号,方便系统实现异常处理数据保护当电源或系统工作异常时,对数据进行必要的保护,如写保护,数据备份或切换后备电池看门狗定时器当系统程序, 跑飞或死锁时,复位系统其它的功能如温度测控短路测试等等我们把其称作多功能电源监控电路下面介绍两款特别适合在工控安防金融行业中广泛应用多功能的监控电路Catalyst 公司的 CAT1161 是一个集成了开门狗电压监控和复位电路的 16K 位 E2PROM I 2C 接口,不但集成度高、功耗低,E2PROM部分静态时真正实现零功耗,而且清看门狗是通过改变SDA的电平实现的,节省系统I/O资源,其门槛电压可通过编程器修改.该修改范围覆盖绝大多数应用,当电源下降到门槛电压以下时,硬件禁止访问,E2PROM 确保数据安全,使用时注意的是 RST /RST 引脚是 I/O 脚 CAT1161 检测到两引脚中任何一个电压异常都会产生复位信号,与RST/RST引脚相连的下拉电阻R2和上拉电阻R1必须同时连接,否则CAT1161将不断产生复位,同样不需要手动复位功能时可节省Rm和Sm两个元件.PHILIPS公司的SA56600-42被设计用在电源电压降低或断电时作保护微电脑系统中SRAM的数据.当电源电压下降到通常值4.2V时,输出CS变为逻辑低电平,把CE也拉低,从而禁止对SRAM的操作.同时,产生一个低电平有效的复位信号,供系统使用.如果电源电压继续下降,到达通常值3.3V或更低时,SA56600-42切换系统操作,从主电源供电切换到后备锂电池供电.当主电源恢复正常,电压上升至3.3V或更高时,将SRAM的供电电源将由后备锂电池切换回主电源.当主电源上升至大于典型值4.2V时,输出CS变为逻辑高电平,使CE变为高电平,使能SRAM的操作. 复位信号一直持续到系统恢复正常操作为止.在系统电源电压不足或突然断电的时候,这个器件能可靠地保护系统在SRAM内的数据 .4. ARM单片机的复位电路设计无论在移动电话、高端手持仪器还是嵌入式系统32位单片机ARM,占据越来越多的份额.ARM已成为事实的高端产品工业标准由于 ARM 高速低功耗低工作电压导致其噪声容限低,这是对数字电路极限的挑战,对电源的纹波,瞬态响应性能,时钟源的稳定度,电源监控可靠性等诸多方面也提出了更高的要求.ARM监控技术是复杂并且非常重要的分立元件实现的监控电路,受温度、湿度、压力等外界的影响大而且对不同元件影响不一致,较大板面积、过多过长的引脚容易引入射频干扰,功耗大也是很多应用难以接受而集成电路能很好的解决此类问题.目前也有不少微处理器中集成监控电路,处于制造成本和工艺技术原因,此类监控电路大多数是用低电压CMOS工艺实现的,比起用高电压、高线性度的双极工艺制造的专用监控电路,性能还有一段差距结论是使用ARM而不用专用监控电路,可能导致得不偿失,经验也告诉我们使用专用监控电路可以避免很多离奇古怪的问题ARM的应用工程师,切记少走弯路.复位电路在DC/DC变换器中的设计复位电路的设计日趋多样化,并且在各行各业中都有使用到,复位电路的重要性可谓不言而喻,在正激式DC/DC变换器中磁复位电路,略哦防止变压器磁芯饱和,从而保护变压器.一、磁复位电路的设计正激式DC/DC变换器或者正激式开关电源,需要在开关功率管截止期间将高频变压器复位,以防止变压器磁芯饱和,因此,一般需要增加磁复位电路(亦称变压器复位电路).图一示出单端降压式同步整流器常用的3种磁复位电路:辅助绕组复位电路,R,C,VDZ箝位电路,有源箝位电路.3种磁复位的方法各有优缺点:辅助绕组复位法会使变压器结构复杂化;R,C,VDZ箝位法属于无源箝位,其优点是磁复位电路简单,能吸收由高频变压器漏感而产生的尖峰电压,但箝位电路本身也要消耗磁场能量;有源箝位法在上述3种方法中的效率最高,但提高了电路的成本.(a)辅助绕组复位电路 (b)R、C、VDZ箝位电路 (c)有源箝位电路图一单端降压式同步整流器常用的三种磁复位电路磁复位要求漏极电压要高于输入电压,但要避免在磁复位过程中使DPA-Switch的漏极电压超过规定值,为此,可在次级整流管两端并联一个RS、CS网络,电路图二所示.该电路可使高频变压器在每个开关周期后的能量迅速恢复到一个安全值,保证UD>UI.当DPA-Switch关断时,磁感应电流就通过变压器的次级绕组流出,利用电容CS使磁感应电流减至零.CS的电容量必须足够小,才。

89C51复位电路

89C51复位电路原理
1．复位条件
89C51单片机复位需要一个长达24个时钟周期的高电平才能复位，复位的作用就是使程序的指针指向地址0，每个程序都是从地址0开始执行，所以复位的概念就是让程序从头开始执行。

2．复位电路原理图
3．原理说明
该复位电路具有上电复位的功能，此功能是由C1（极性电容）实现的。

当系统上电时C1有一个充电放电的过程，放电过程会产生一个高电平，放电的时间根据公式（t=RC开平方）计算。

R为电阻R2的阻值，C为极性电容C1的大小。

系统正常运行时，按下按键S1时，RST端的电平为VCC*10/11，也是一个高电平，此时芯片也会产生一个高电平复位信号。

4．关于时钟的概念
机器周期和指令周期的概念：
振荡周期: 也称时钟周期, 是指为单片机提供时钟脉冲信号的振荡源的周期。

状态周期: 每个状态周期为时钟周期的 2 倍, 是振荡周期经二分频后得到的。

机器周期: 一个机器周期包含6 个状态周期S1~S6, 也就是12 个时钟周期。

在一个机器周期内, CPU可以完成一个独立的操作。

指令周期: 它是指CPU完成一条操作所需的全部时间。

每条指令执行时间都是有一个或几个机器周期组成。

MCS - 51 系统中, 有单周期指令、双周期指令和四周期指令。

5．经验总结
不懂得东西还是很多啊，虎风真菜……。

单片机复位电路工作原理

单片机复位电路工作原理
复位电路是单片机系统中非常重要的一部分，其作用是在系统出现故障或其他异常情况时，将整个系统恢复到初始状态，重新开始执行程序。

复位电路由复位触发器、复位信号发生电路和复位延时电路组成。

复位触发器是一个同步触发器，当复位信号为高电平时，触发器的输出被强制置为低电平，将整个单片机系统从任何状态强制恢复到初始状态。

复位信号发生电路通常由一个降压稳压芯片提供电源电压监测功能。

当供电电压低于一定的阈值时，复位信号发生电路会检测到，并产生一个复位信号。

复位信号发生电路还能够在供电电压恢复正常后保持产生复位信号一段时间，以确保电源电压稳定后系统能够正常工作。

复位延时电路的作用是延迟复位信号发生电路产生的复位信号，以确保系统在复位信号发生后稳定一段时间后才正式开始工作。

这是为了避免在复位信号产生瞬间系统电压尚未完全稳定而导致的异常操作。

当系统发生故障或其他异常情况时，复位信号发生电路会检测到并产生复位信号，驱动复位触发器将整个系统恢复到初始状态。

复位延时电路会延迟一段时间后，系统电源电压稳定后才会停止产生复位信号，系统才会开始正常工作。

复位电路的设计是单片机系统中必不可少的一部分，它能够保证系统在异常情况下能够可靠地重新开始工作，提高了系统的可靠性和稳定性。

stm32的复位电路原理

stm32的复位电路原理
复位电路是用来将STM32微控制器恢复到初始状态的电路。

它通常由复位按钮、复位引脚和复位电路组成。

复位按钮是用来手动触发复位操作的装置。

当按下复位按钮时，它会通过复位引脚发送一个低电平（或高电平）信号到
STM32微控制器，触发复位操作。

复位引脚是STM32微控制器上的一个引脚，用来接收复位信号。

当复位按钮按下时，它会接收到低电平（或高电平）信号，告诉微控制器需要进行复位。

复位电路是连接在复位引脚上的电路，用来提供正确的复位信号。

它通常由电阻、电容和复位芯片组成。

在复位电路中，电阻和电容常被连接成一个RC电路，用来延时复位信号的持续
时间。

复位芯片则是用来管理复位信号的传递和保证复位信号的正确性。

当复位按钮按下时，电路中的复位芯片会将一个短暂的低电平（或高电平）信号传递给复位引脚，触发复位操作。

随后，复位芯片会保持复位引脚的电平一段时间，以确保微控制器在复位期间完全恢复到初始状态。

之后，复位芯片会释放复位引脚，使得微控制器可以正常工作。

总之，复位电路通过复位按钮、复位引脚和复位芯片的配合，能够将STM32微控制器恢复到初始状态，确保系统在重新启
动后能够正常运行。

51单片机复位电路原理

51单片机复位电路原理
单片机复位电路原理是确保单片机在启动时处于正确的工作状态的关键电路之一。

复位电路主要包括复位电源、复位电源电容、复位电路、复位延时电路和复位端口等组成。

复位电源提供稳定的电压，一般采用稳压电源芯片或者电容滤波电路来保证复位电路的正常工作。

复位电源电容用于滤除电源中的噪声和脉冲干扰信号，确保复位电路能正常工作。

复位电路的核心部分是复位触发电路，它能根据外部或内部的复位信号对单片机进行复位操作。

常见的复位触发电路有布朗电桥复位电路和电压检测复位电路。

复位延时电路用于延时一段时间后才将复位信号传递给单片机，避免因为电源不稳定或起振不足等原因导致系统启动失败。

复位端口是用于接收外部复位信号的端口，一般为RESET或RST引脚。

当复位信号到达时，复位端口会将单片机复位。

以上是51单片机复位电路的一般原理。

不同的应用场景和需
求可能会有不同的实现方式，但基本的复位电路原理是相通的。

通过合理设计复位电路，能够确保单片机在启动过程中正常工作，提高系统的可靠性和稳定性。

单片机复位电路设计

单片机复位电路设计复位电路主要由复位信号源、复位电路以及电源电路构成。

1.复位信号源/检测电路：复位信号通常由两种方式产生，一种是由外部复位按钮/开关产生的手动复位，另一种是由内部RC电路产生的自动复位。

-手动复位按钮：在电路板上加一个按钮，当按下按钮时，复位信号被触发。

按钮可能需要使用一个上拉电阻来保证复位信号不会出现随机的状态。

-自动复位电路：这种复位电路通常使用RC组合来产生一个自动触发的复位信号。

一个典型的RC组合是由一个电容和一个电阻组成的串联电路。

当上电时，电容开始充电，当电容电压高于一个特定的电压阈值时，复位信号被触发。

这种设计的一个优点是可以消除手动复位按钮的需求。

2.复位电路：复位电路用来为单片机提供一个稳定而可靠的复位信号。

下面是一个基础的复位电路的设计要点：-复位电压稳定器：复位电路应该通过一个稳定的电压稳定器来得到一个稳定的复位电压。

这样可以确保复位电路在电压波动时也能正常工作。

-RC复位延时电路：为了确保单片机在复位电路提供的复位信号稳定之前不会执行任何指令，可以在复位电路中添加一个RC延时电路。

这个延时周期可以根据具体的需求进行调整。

-电源滤波电容：为了减少电源线路上的噪声和电压波动对复位电路的影响，可以向电源线路添加一个适当的电容。

这个电容可以过滤掉电源中的高频噪声，并提供一个稳定的电源电压。

3.电源电路：为了保证单片机正常工作，还需要设计一个可靠的电源电路。

-电源稳压电路：单片机通常需要一个稳定的电源电压来正常工作。

使用一个稳压器或者电源管理芯片来确保提供一个稳定的电源电压。

-电源选择电路：电源假如需要主备电源，可以添加一个电源选择电路来切换电源。

这可以增加系统的可靠性。

-过流保护电路：为了保护单片机免受电源供应过流或短路等问题的影响，可以设计一个过流保护电路。

这样可以确保单片机始终处于安全的工作状态。

以上是一个基本的单片机复位电路设计。

当设计复位电路时，需要根据具体的系统需求来选择适当的电路组件，并确保其稳定性、可靠性和灵敏度。

51单片机几种实用的复位电路设计

51单片机几种实用的复位电路设计
51单片机是一种广泛应用于嵌入式系统的芯片，其稳定性和
可靠性非常重要。

复位电路是保证单片机正常工作的核心部分，如果该电路不正确设计，那么就可能会导致单片机出现故障，影响整个系统的稳定性。

本文将介绍几种51单片机常用的复
位电路设计，希望对读者有所帮助。

1. 基于RC电路的复位电路
这种设计是比较简单和常见的复位电路，在实际应用中也被广泛使用。

这种电路的原理基于RC电路的分时常数，因此当电
源电压出现波动或者干扰时，可以通过RC冲放来稳定电压并
保证单片机正常工作。

2. 基于电容的复位电路
这种设计是直接通过电容来实现复位电路的设计，相比上一种设计方法，更加精确和稳定。

当电源电压出现干扰时，可以通过电容来缓解电压的变化，从而使单片机能够正常工作。

3. 基于外部看门狗的复位电路
这种设计方法是通过在单片机的外部添加看门狗芯片来实现复位电路的设计。

在这个设计中，看门狗芯片会不断检测单片机的运行状态，如果发现单片机出现故障，那么就会触发复位操作，从而使整个系统恢复正常工作。

4. 基于软件的复位电路
这种设计方法是通过编写软件代码来实现复位电路的设计。

在这个设计中，程序会不断检测单片机的运行状态，如果发现单
片机出现故障，那么就会触发复位操作，从而保证整个系统的稳定性。

总之，复位电路是保证单片机正常工作的核心部分，其设计必须合理、稳定，才能保障系统的可靠性。

因此，在实际应用中，需要选择合适的方法来实现复位电路的设计，从而保证系统的正常运行。

51单片机复位原理

51单片机复位原理51单片机是广泛应用于嵌入式系统中的微控制器之一。

复位是嵌入式系统中非常重要的一个特性，它可以在系统出现异常或崩溃时强制系统重新启动并恢复正常运行，保护了系统的稳定性和可靠性。

本文将详细介绍51单片机复位原理。

51单片机复位分为两种类型：软复位和硬复位。

软复位，也叫软件复位，是通过软件来完成的复位操作，例如在程序中使用“Reset”命令。

而硬复位，也叫硬件复位，是通过硬件电路来完成的复位操作，例如在复位按钮或外部电路的触发下，通过电路对单片机进行复位。

这里主要讨论硬复位的原理。

在51单片机中，复位是由一个叫做复位电路的电路实现的。

当复位引脚（RST）被拉高到逻辑高电平时，复位电路开始工作。

复位电路由两个部分组成：RC电路和门电路。

首先是RC电路，由一个电阻（R）和一个电容（C）组成。

在单片机正常工作时，RC电路的电容C被充电，通过RST引脚提供电流。

当RST引脚由逻辑高电平转为逻辑低电平时，RC电路的电容会在短时间内释放所有电荷，电阻和电容会共同作用，形成一个短脉冲信号。

这个短脉冲信号需要一定的时间传递到门电路中。

门电路是指一个多输入门电路，用于输出一个复位信号，让单片机进行复位。

传统的门电路是由多个门电路晶体管组成的，而现在的单片机已经采用了可编程逻辑门电路，也就是FPGA。

在门电路中，需要一个触发器，也叫做复位触发器。

复位触发器起到的作用是：当短脉冲信号到达时，将门电路的输出置为高电平，通知单片机进行复位。

在复位触发器中，除了复位信号，还需要时钟信号和CLR（清零信号）。

时钟信号和CLR信号的作用是控制复位触发器的计数器，让复位触发器在计数到一定的值后产生复位信号。

需要注意的是，在复位时，不仅需要将单片机的各个寄存器清零，还需要进行系统状态和I/O端口的清零。

只有这样，才能保证单片机在之后从一个全新的状态启动。

综上所述，51单片机的复位是由复位电路实现的。

当复位引脚由逻辑高电平转为逻辑低电平时，RC电路会产生一个短脉冲信号，通过可编程逻辑门电路进行处理和触发，最终通知单片机进行复位。

单片机各种复位电路原理

单片机各种复位电路原理单片机是一种用于控制电子设备的集成电路，复位电路是单片机电路中的一个重要部分。

复位电路主要用于对单片机进行复位操作，在系统开机、异常情况或用户指令下复位时起到确保系统正常启动的作用。

本文将介绍单片机各种复位电路的原理。

1.电源复位电路：电源复位电路又称为电源检测电路，用于检测电源电压是否达到工作范围的合理值，如果电源电压超出范围，则会触发复位信号，导致单片机进行复位操作。

电源复位电路的原理是通过电源电压检测芯片来检测电源电压的大小。

当电源电压低于设定值时，检测芯片会输出复位信号，使单片机处于复位状态。

一旦电源电压恢复到正常工作范围内，复位电路会自动解除复位信号，使单片机恢复正常工作。

2.手动复位电路：手动复位电路通过按下复位按钮来触发复位操作。

该复位电路一般被设计成一个机械按钮，用户可以通过按下按钮来手动对单片机进行复位操作。

手动复位电路的原理是通过按钮与单片机RESET引脚之间的连接来实现复位操作。

当按钮按下时，RESET引脚与电源接地，从而触发复位操作。

当按钮松开时，RESET引脚与电源脱离接地，单片机解除复位状态，恢复正常工作。

3.系统复位电路：系统复位电路是利用系统内部一些模块的故障或异常状态来触发复位操作。

常见的系统复位电路包括看门狗复位电路和软件复位电路。

看门狗复位电路原理是利用看门狗定时器来定时检查系统是否正常工作。

当系统异常或停止响应时，看门狗定时器未能在设定时间内得到刷新，触发复位操作，使单片机恢复到复位状态。

看门狗复位电路能够有效防止系统在运行过程中出现死机或卡死的情况。

软件复位电路原理是通过软件进行复位操作。

在软件中设置一些条件或标志位，当条件满足时，软件执行复位操作，使单片机恢复到复位状态。

软件复位电路一般用于实现特定的复位需求，例如在系统运行一定时间后进行自动复位操作。

总结：单片机各种复位电路的原理各有特点，但都是为了确保单片机能够在正常工作状态下启动。
