扫描线多边形填充算法扫描线多边形填充算法(Scanline Polygon Fill Algorithm)是一种计算机图形学中广泛使用的算法,用于将一个封闭的多边形形状涂色填充。

它通过扫描线的方式,从上到下将多边形内的像素按照预设的填充颜色来进行填充。

本文将详细介绍扫描线多边形填充算法的原理、流程和实现细节。

1.算法原理:扫描线多边形填充算法基于扫描线的思想,在水平方向上扫描每一行像素,并检测多边形边界与扫描线的交点。

通过将扫描线从上到下扫过整个多边形,对于每一行像素,找出与多边形边界交点的水平线段,然后根据填充颜色将像素点进行填充。

2.算法流程:-找出多边形的最小和最大Y坐标,确定扫描线的范围。

-从最小Y坐标开始,到最大Y坐标结束,逐行进行扫描。

-对于每一行,找出与多边形边界交点的水平线段。

-根据填充颜色,为每个水平线段上的像素点进行填充。

3.算法实现:-首先,需要根据给定的多边形描述边界的顶点坐标,计算出每条边的斜率、最小和最大Y值以及每条边的X坐标交点。

-然后,对于每一扫描线,找出与多边形边界交点的水平线段,即找出交点的X坐标范围。

-最后,根据填充颜色,将该范围内的像素点进行填充。

4.算法优化:- 针对复杂多边形,可以使用活性边表(AET,Active Edge Table)来管理边界信息,加快查找交点的速度。

-可以使用桶排序来排序边界事件点,提高扫描速度。

-根据多边形边的特征,对算法进行优化,减少不必要的计算和内存消耗。

5.算法应用:-扫描线多边形填充算法广泛应用于计算机图形学中的图形渲染、图像处理等领域。

-在游戏开发、CAD绘图、虚拟现实等应用中,扫描线多边形填充算法被用于快速绘制和渲染复杂多边形。

总结:扫描线多边形填充算法是一种经典的计算机图形学算法,通过扫描线的方式对多边形进行填充。

它可以高效地处理各种形状的多边形,包括凸多边形和凹多边形。

算法虽然简单,但在实际应用中具有广泛的用途。

c语言多边形区域填充算法

c语言多边形区域填充算法

c语言多边形区域填充算法C语言多边形区域填充算法一、介绍多边形区域填充算法是计算机图形学中的一项重要技术,用于将给定的多边形区域进行填充,使其呈现出丰富的颜色或纹理,增强图形的效果和表现力。

本文将介绍一种常用的C语言多边形区域填充算法——扫描线填充算法。

二、扫描线填充算法原理扫描线填充算法是一种基于扫描线的填充方法,其基本思想是将多边形区域按照水平扫描线的顺序,从上到下逐行扫描,通过判断扫描线与多边形边界的交点个数来确定是否进入多边形区域。

具体步骤如下:1. 首先,确定多边形的边界,将其存储为一个边表。

边表中的每个边都包含起点和终点的坐标。

2. 创建一个活性边表(AET),用于存储当前扫描线与多边形边界的交点。

初始时,AET为空。

3. 从上到下逐行扫描多边形区域,对每一条扫描线,从边表中找出与该扫描线相交的边,并将其加入AET中。

4. 对于AET中的每一对交点,按照从左到右的顺序两两配对,形成水平线段,将其填充为指定的颜色或纹理。

5. 在扫描线的下一行,更新AET中的交点的坐标,然后重复步骤4,直到扫描到多边形区域的底部。

三、代码实现下面是一个简单的C语言实现扫描线填充算法的示例代码:```#include <stdio.h>#include <stdlib.h>#include <stdbool.h>typedef struct {int x;int y;} Point;typedef struct {int yMax;float x;float dx;int next;} Edge;void fillPolygon(int n, Point* points, int color) {// 获取多边形的边界int yMin = points[0].y;int yMax = points[0].y;for (int i = 1; i < n; i++) {if (points[i].y < yMin) {yMin = points[i].y;}if (points[i].y > yMax) {yMax = points[i].y;}}// 创建边表Edge* edges = (Edge*)malloc(sizeof(Edge) * n);int k = n - 1;for (int i = 0; i < n; i++) {if (points[i].y < points[k].y) {edges[i].yMax = points[k].y;edges[i].x = points[i].x;edges[i].dx = (float)(points[k].x - points[i].x) / (points[k].y - points[i].y);edges[i].next = k;} else {edges[i].yMax = points[i].y;edges[i].x = points[k].x;edges[i].dx = (float)(points[i].x - points[k].x) / (points[i].y - points[k].y);edges[i].next = i;}k = i;}// 扫描线填充for (int y = yMin; y < yMax; y++) {int xMin = INT_MAX;int xMax = INT_MIN;for (int i = 0; i < n; i++) {if (y >= edges[i].yMax) {continue;}edges[i].x += edges[i].dx;if (edges[i].x < xMin) {xMin = edges[i].x;}if (edges[i].x > xMax) {xMax = edges[i].x;}int j = edges[i].next;while (j != i) {edges[j].x += edges[j].dx; if (edges[j].x < xMin) {xMin = edges[j].x;}if (edges[j].x > xMax) {xMax = edges[j].x;}j = edges[j].next;}}for (int x = xMin; x < xMax; x++) { drawPixel(x, y, color);}}free(edges);}int main() {// 定义多边形的顶点坐标Point points[] = {{100, 100},{200, 200},{300, 150},{250, 100}};// 填充多边形区域为红色fillPolygon(4, points, RED);return 0;}```四、总结通过扫描线填充算法,我们可以实现对多边形区域的填充,从而提升图形的表现效果。

多边形扫描线填充算法技巧

多边形扫描线填充算法技巧

多边形扫描线填充算法技巧扫描线填充算法是计算机图形学中常用的一种填充算法,用于对多边形进行填充。

其基本原理是通过扫描线与多边形边界的交点来确定需要填充的像素点。

本文将介绍多边形扫描线填充算法的基本思想以及一些常用的优化技巧。

一、基本思想多边形扫描线填充算法的基本思想是将多边形分解成一系列水平线段,然后对每条水平线段进行扫描,找出与多边形边界相交的点,并进行填充。

具体步骤如下:1. 确定多边形的边界:对于给定的多边形,首先需要确定其边界。

可以使用边界表(edge table)来存储多边形的边界信息,包括每条边的起点和终点坐标以及斜率等。

2. 初始化扫描线:从多边形边界中找出最小的y坐标和最大的y坐标,作为扫描线的起点和终点。

3. 扫描线算法:对于每条扫描线,通过遍历边界表,找出与扫描线相交的边界线段。

根据相交点的x坐标,确定需要填充的像素点范围。

4. 填充像素点:根据上一步确定的像素点范围,将扫描线上的像素点进行填充。

二、技巧和优化1. 边界表的构建:为了提高算法的效率,可以对边界表进行排序,按照扫描线的y坐标来排序。

这样可以减少对边界表的遍历次数,提高算法的执行速度。

2. 边界交点的计算:在扫描线算法中,需要计算扫描线与多边形边界的交点。

可以使用活性边表(active edge table)来存储当前与扫描线相交的边界线段,并根据交点的x坐标进行排序。

这样可以减少计算交点的次数,提高算法的效率。

3. 填充像素点的优化:在填充像素点时,可以使用扫描线种子填充算法来进行优化。

该算法通过选择合适的填充起点,在填充过程中自动推进扫描线,减少不必要的计算和填充操作,提高填充的速度。

4. 填充规则的处理:在实际应用中,可能会遇到一些特殊情况,如多边形内部有孔洞或交叉等。

针对这些情况,可以通过修改填充规则来处理。

常用的填充规则有奇偶填充规则和非零填充规则,可以根据实际情况选择合适的填充规则。

5. 像素点颜色的处理:在多边形填充过程中,可以通过设置填充的颜色或纹理来实现不同的效果。

计算机图形学扫描线种子填充算法

计算机图形学扫描线种子填充算法

2.1 深度递归的种子填充算法
2.2 扫描线种子填充算法
2.1 深度递归的种子填充算法
种子填色又称边界填色(Boundary Filling)。 它的功能是,给出多边形光栅化后的边界位置及边 界色代码oundary_color,以及多边形内的一点(x, y)位置,要求将颜色fill_color填满多边形。
动画演示
扫描线种子填充算法特点
1. 该算法考虑了扫描线上象素的相关性,种子象 素不再代表一个孤立的象素,而是代表一个尚 未填充的区段。 2. 进栈时,只将每个区段选一个象素进栈(每个 区段最右边或最左边的象素),这样解决了堆 栈溢出的问题。 3. 种子出栈时,则填充整个区段。 4. 这样有机的结合:一边对尚未填充象素的登记 (象素进栈),一边进行填充(象素出栈), 既可以节省堆栈空间,又可以实施快速填充。

3. 已知有一个5边形如下。建立新边表 NET,并写出每一条扫描线经过时活性边 表AET中的数据状态。
X ΔX Ymax
第1项存当前扫描线与边的交点坐标x值; 第2项存从当前扫描线到下一条扫描线间x的增量Dx; 第3项存该边所交的最高扫描线号ymax; 第4项存指向下一条边的指针。
假定当前扫描线与多边形某一条边的交点的x 坐标为x,则下一条扫描线与该边的交点不要重计 算,只要加一个增量△x。(连贯性) 设该边的直线方程为:ax+by+c=0; 若y=yi,x=x i;则当y = y i+1时, x i+1=xi-b/a 其中ΔX= -b/a为常数, 另外使用增量法计算时,我们需要知道一条边 何时不再与下一条扫描线相交,以便及时把它从 活性边表中删除出去。
建立或调整AET(ActiveEdgeList);

fill相关知识点

fill相关知识点

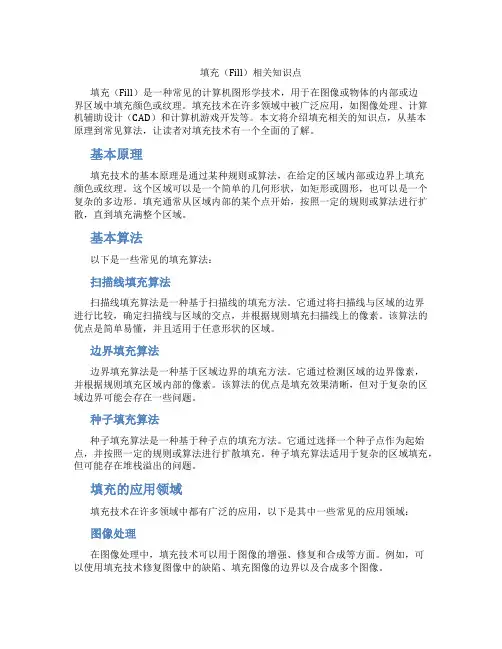

填充(Fill)相关知识点填充(Fill)是一种常见的计算机图形学技术,用于在图像或物体的内部或边界区域中填充颜色或纹理。
