建筑施工图制图顺序
建筑工程施工图的基本知识
一、建筑工程施工图的基本知识（一）概述建筑工程施工图是一种能够准确表达建筑物外形轮廓，大小尺寸，结构形式、构造方法和材料做法的图样，是沟通设计和施工桥梁，工程技术人员要准确完成施工中的各种工序，首要的是要学会看施工图。
1．施工图的分类由于专业分工的不同，施工图一般分为建筑施工图、结构施工图和施备图。
（1）建筑施工图（简称建筑）：主要说明建筑物的总体布局、外部造形、内部布置、细部构造、装饰装修和施工要求等，其图纸主要包括总平面图、建筑平面、建筑立面图、建筑剖面图、建筑详图等。
（2）结构施工图（简称结施）：主要说明建筑的结构设计内容，包括结构造类型、结构的平面布置、构件的形状、大小、材料要求等，其图纸主要有结构平面布置图、构件详图等。
（3）设备施工图（简称设施）：包括给水、排水采暖通风、电气照明等各种施工图，主要有平面布置图、系统图等。
2．施工图的编排顺序一套建筑施工图往往有几十张，甚至几百张，为了便于看图，便于查找，应当把这些图纸按顺序编排。
建筑施工图的一般编排顺序是：图纸目录、施工总说明、建筑施工图、结构施工图、设备施工图等。
各专业的施工图，应按图纸内容的主次关系进行排列。
例如：基本图在前，详图在后；布置图在前，构件图在后；先施工的图在前后施工的图在后等。
（二）施工图的一般表示方法1.建筑制图的表示方法为统一并保证图纸的质量,便于设计和施工,国家对于施工图的表示方法有统一规定.(1)图标及会签标在每张图纸的右下角,都有一个图示,标明工程的名称、图名、图别、图号、设计单位名称等内容。
如果需要查阅某张图纸时，可从图纸的目录中查到所需查阅图纸的图号，然后根据图号查找所需的图纸。
会签标是为各工种的负责人签字用的表格（图1-2），放在图纸的左侧上方的图框线外。
（2）比例和图名在工程制图，对于建筑物，通常要缩小绘制在图纸上。
图纸中图形实物的相对应的线性尺寸之比，称为比例。
比例应由阿拉伯数字来表示。
比值为1的比例称为原值比例，即1：1。
建筑施工图制图顺序
建筑施工图制图顺序遵循平、立、剖的顺序绘制施工图。
一、平面1、标示清楚散水、台阶、踏步、楼梯栏杆、护栏、伸缩缝（变形缝）做法；2、厨房、卫生间的平面布置，其中包括便器、洗面器、洗浴器，地漏及地漏坡降方向（1%），室内标高（一般低于楼面高0.030m）；3、阳台的平面布置，包括地漏及地漏坡降方向（1%）、晒衣架、栏杆做法，室内标高（一般低于楼面高0.030m）；4、每个房间的功能标示；5、室内外地面标高，楼梯间标高；6、尺寸标注先注明轴跨距离，再标示清楚细部尺寸；7、楼梯间平面布置，标示清楚踏步尺寸；梯井一般120-200之间，超过200需加设防护措施。
8、屋面设计排水，分水线位于横跨中线，建筑找坡2%，建筑反坡1%，建筑找坡与建筑反坡交线为积水线，落水管做法；9、上人屋面应绘出出屋面做法；10、水箱位置及水箱检修孔、爬梯；11、檐口做法，选用图集或根据方案要求设计；12、平面大样索引清楚；二、立面1、加立面门窗时，门窗高度除考虑宽度外还要参照楼层高及梁高，玻璃幕墙则还要考虑楼地面的关水（一般100-300高）；2、立面门窗上表面尽量平齐，保证立面效果；3、立面门窗高宽差最好不要超过两个建筑模数（300）；4、门窗外框线稍粗，遇内墙门窗外框用细线。
突出内、外层次；5、立面尺寸标注尽量标注最近的洞口、分格尺寸，其它未示尺寸用标高和线性标注就近标示清楚；6、外墙装饰索引说明；三、剖面1、剖面要剖到楼梯间；2、设计楼梯踏步高宽、休息平台宽度，尽量保证两个梯梁之间的宽度不要超过4200m，踏步的高宽要求b+2h<620；3、表示清楚未剖到的梁、柱、门窗看线；4、纵向标注标注清楚窗洞尺寸、楼梯踏步尺寸标高及楼层关系，横向标注标注清楚各楼板、梁与轴线之间的关系；5、详图索引剖视位置要与平面图对应；四、大样1、表达清楚大样的所在位置，如楼层标高、与轴线关系；2、结构形式表达无误；3、阳台、走廊低于楼地面（一般0.030高）；。
建筑施工图的绘制步骤和方法 毕业设计论文
毕业设计（论文）建筑施工图的绘制步骤和方法系部：交通系姓名：专业：城市轨道交通工程技术指导教师：二零一二年六月学生用表指导教师签名：年月日目录摘要 (2)1.1建筑平面图基本概念 (3)1.2内容 (3)1.3实例................................................................................................................4~11第 2 章立面图 . (12)2.1基本知识 (12)2.2图示内容 (12)第 3 章剖面图................................................................ 1错误!未定义书签。
3.1基本知识 ............................................................................. 1错误!未定义书签。
3.2图示内容 ............................................................................. 1错误!未定义书签。
第四章天正软件 .................................................... 1错误!未定义书签。
~22 第五章建筑详图 (21)5.1外墙身详图概念 (22)5.2楼梯详图...................................................................................... 23~305.3楼梯剖面 .................................................................................... 31~39第六章绘制建筑施工图的步骤和方法 (39)第七章建筑施工图画法举例............................................................... 40~41 画施工图心得 ..................................................................................... 41~43 参考文献.. (43)致谢 (43)摘要施工图主要是应用天正软件和CAD软件程序既有二维和三维功能。
建筑施工图的绘制
建筑施工图的绘制绘图提示：学习本章应着重理解建筑施工图中的平面图、立面图、剖面图和楼梯剖面图的绘制内容、绘制要求以及方法和步骤。
一般按平面图→立面图→剖面图→详图的顺序来绘制建筑施工图。
建筑施工图的一般绘图过程：设置绘图环境或直接调用已设置好的模板、绘制轴线、绘制墙体、绘制门窗、细部绘制、尺寸与文字标注、标高等。
【本章思考题】1．绘制建筑施工图时应遵守哪些标准？2．简述建筑平面图的绘制内容和绘制方法。
3．简述建筑立面图的绘制内容和绘制方法。
4．简述建筑剖面图的绘制内容和绘制方法。
5．简述楼梯剖面图的绘制内容和绘制方法。
绘制建筑平面图一、建筑平面图的绘制内容建筑平面图是房屋各层的水平剖面图，表达了房屋的平面形状、大小和房间的布置，墙和柱的位置、厚度和材料，门窗的位置和大小等。
建筑平面图是重要的施工依据，在绘制前首先应清楚需绘制的内容。
建筑平面图的主要内容如下：（1）图名、比例。
（2）纵横定位轴线及其标号。
（3）建筑的内外轮廓、朝向、布置、空间与空间的相互联系、入口、走道、楼梯等，首层平面图需绘制指北针表达建筑的朝向。
（4）建筑物的门窗开启方向及其编号。
（5）建筑平面图中的各项尺寸标注和高程标注。
（6）建筑物的造型结构、室内布置、施工工艺、材料搭配等。
（7）剖面图的剖切符号及编号。
（8）详图索引符号。
（9）施工说明等。
二、建筑平面图的绘制要求1. 图纸幅面A3图纸幅面是297×420?mm2，A2图纸幅面是420×594?mm2，A1图纸幅面是594×841?mm2，其图框的尺寸见相关的制图标准。
2. 图名及比例建筑平面图的常用比例是1∶50、1∶100、1∶150、1∶200、1∶300。
图样下方应注写图名，图名下方应绘一条短粗实线，右侧应注写比例，比例字高宜比图名的字高小一号或二号。
3. 图线（1）图线宽度。
图线的基本宽度b可从下列线宽系列中选取：0.18、0.25、0.35、0.5、0.7、1.0、1.4、2.0mm。
建筑施工图(初步设计)制图方法

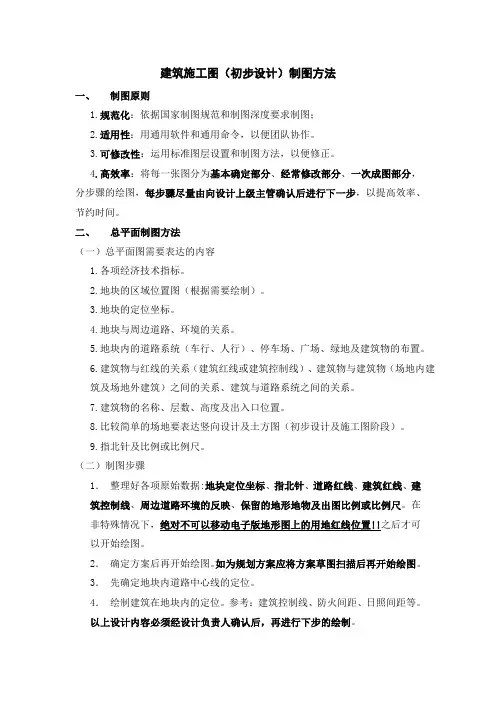

建筑施工图（初步设计）制图方法一、制图原则1.规范化：依据国家制图规范和制图深度要求制图；2.适用性：用通用软件和通用命令，以便团队协作。
3.可修改性：运用标准图层设置和制图方法，以便修正。
4.高效率：将每一张图分为基本确定部分、经常修改部分、一次成图部分，分步骤的绘图，每步骤尽量由向设计上级主管确认后进行下一步，以提高效率、节约时间。
二、总平面制图方法（一）总平面图需要表达的内容1.各项经济技术指标。
2.地块的区域位置图（根据需要绘制）。
3.地块的定位坐标。
4.地块与周边道路、环境的关系。
5.地块内的道路系统（车行、人行）、停车场、广场、绿地及建筑物的布置。
6.建筑物与红线的关系（建筑红线或建筑控制线）、建筑物与建筑物（场地内建筑及场地外建筑）之间的关系、建筑与道路系统之间的关系。
7.建筑物的名称、层数、高度及出入口位置。
8.比较简单的场地要表达竖向设计及土方图（初步设计及施工图阶段）。
9.指北针及比例或比例尺。
（二）制图步骤1．整理好各项原始数据:地块定位坐标、指北针、道路红线、建筑红线、建筑控制线、周边道路环境的反映、保留的地形地物及出图比例或比例尺。
在非特殊情况下，绝对不可以移动电子版地形图上的用地红线位置!!之后才可以开始绘图。
2．确定方案后再开始绘图。
如为规划方案应将方案草图扫描后再开始绘图。
3．先确定地块内道路中心线的定位。
4．绘制建筑在地块内的定位。
参考：建筑控制线、防火间距、日照间距等。
以上设计内容必须经设计负责人确认后，再进行下步的绘制。
5．绘制地块内广场、停车场、绿地的布置范围。
补充完整整个道路系统（人行、车行）。
注意：穿过建筑消防车道的设计。
6．补充完整其他广场、停车场、绿地及环境小品等细节的图纸内容。
7．比较简单的场地考虑竖向设计：周边道路最高点及最低点标高、地块内建筑室外标高、道路交叉点标高、道路的做法及断面。
8．标注：建筑名称、层数、高度及出入口位置，建筑物的长度和宽度（在初步设计或施工图中此长度和宽度应与平面图一致）、新建建筑物之间、新旧建筑物之间的间距，建筑物退红线的距离，如为正式报审文件，需标注建筑物角点坐标。
工程施工图绘制步骤
工程施工图绘制步骤
一、工程资料汇总：
1、搜集资料：包括设计图纸、规划图纸、技术标准、规范及要求等相关资料。
2、对各种资料进行比对分析，并进行分类、汇总整理。
二、平面布置设计：
1、根据设计要求，在平面图上设置标高、建筑结构、设备位置、管线走向、道路等要素。
2、进行图层设置，不同要素按照不同的图层进行绘制，便于后续工序的识别。
3、进行建筑、结构、设备、道路等要素的布置、尺寸测量和勾正。
三、各种专业图纸的绘制：
1、建筑设计图纸绘制：包括平面图、立面图、剖面图、局部放大图、结构图等。
2、结构设计图纸绘制：包括结构平面、柱、梁、板、基础等详图。
3、给排水设计图纸绘制：包括给水、排水、通风、消防等设计图纸。
4、电气设计图纸绘制：包括电气走线图、电气设备布置图、电气接线图等。
四、图纸复核和审核：
1、绘制完成后，根据设计要求进行内部复核。
2、经过内部复核后，提交给上级部门或主管机构进行审核。
五、施工图的输出：
1、将审核通过的图纸进行归档，制作成电子版和纸质版。
2、向施工单位发布施工图，指导施工人员进行施工。
总的来说，工程施工图的绘制是一个复杂的过程，需要设计人员不断地积累经验并提高技
术水平。
只有通过认真细致的工作，才能绘制出符合设计要求的施工图，确保工程的质量
和安全。
在实际工程中，工程施工图还会根据具体的工程需求进行一些特殊的绘制工作。
但总的来说，以上的步骤是绘制工程施工图的核心内容。
通过对这些步骤的认真执行，可以保障工
程施工图的准确性和有效性，确保工程的顺利实施。
《建筑制图与识图》--第八章-建筑施工图
第八章建筑施工图第1—2节 8—1 概述8-2 建筑总平面图一.教学目标了解房屋的组成，房屋施工图的设计过程、设计内容。
熟识施工图中常用的各种符号。
掌握建筑总平面图的形成、图示内容、读图方法以及图样的绘制方法。
二。
教学重点讲课重点：施工图中常用符号建筑总平面图的图示内容，绘制方法。
三。
教学难点有序地讲解房屋的组成，不显得杂乱无序。
索引符号的使用学生容易混淆。
总平面图的图示内容应事先整理好讲解的顺序。
四。
布置作业看书练习阅读总平面图预习建筑平面图相关内容§8-1 概述房屋时共人们生活、生产、学习和娱乐的场所，与人们关系密切相关。
房屋建筑图：将一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，按照“国标"的规定,用正投影方法详细准确地画出的图样。
它是用以指导施工的一套图纸，所以又称为“施工图"。
一。
房屋的组成及其作用组成:基础（梁）、回填土（不是房屋的一部分)，墙（内外墙）、地面、楼面、屋面(隔热层、女儿墙、檐口线)、楼梯（雨蓬、休息平台、安全板、梯间窗）、户门(房门）、梁、柱、窗户（窗台板、窗扇）其它细部构件（阳台、勒脚、散水、排水沟、防潮层、雨水管）。
注意前后顺序的安排.二。
施工图的产生及其分类房屋建造需两个阶段：设计、施工。
房屋建筑图(施工图）的设计也需两个阶段:初步设计、施工图设计。
(对一些复杂工程,还应增加技术设计（扩大初步设计）阶段，为调节各工种的矛盾和绘制施工图作准备）（一）初步设计阶段1。
设计前的准备2.方案设计3。
绘制初步设计图（二)施工图设计阶段—-注意是将已经批准的初步设计图，按照施工的要求给予具体化。
一套完整的施工图，应包括：1.图纸目录2.设计总说明3.建筑施工图（建施）4。
结构施工图（结施）5。
建筑装修图6.设备施工图（设施）三.施工图的图示特点1。
施工图中的各图样，主要是用正投影法绘制。
2。
房屋形体较大，施工图一般采用较小比例绘制。
绘制施工图的步骤和方法
绘制施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好.2．选择适当的比例.3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系.同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅.4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的.先用铅笔画底稿，经检查无误后，按“国标"规定的线型加深图线。
铅笔加深或描图上墨时,一般顺序是：先画上部，后画下部；先画左边,后画右边;先画水平线,后画垂直线或倾斜线;先画曲线，后画直线。
建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线,按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明.在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等.2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方,侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等.2)根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓.3)画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法(如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4)检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
2）画出楼板、屋顶的构造厚度,再确定门窗位置及细部(如梁、板、楼梯段与休息平台等）。
一套完整的施工图一般包括哪几部分
一套完整的施工图一般包括哪几部分时间：2011-04-13 来源：作者：建筑工程施工图的识读建筑工程施工图是用来指导施工的一整套图纸，它将拟建房屋的内外形状、大小以及各部分的构造、结构、装饰、设备等，按照建筑工程制图的规定，用投影方法详细准确的表示出来。
建筑工程施工图按照专业分工不同，可分为建筑施工图、结构施工图、设备施工图和电气施工图。
一、施工图的编排顺序以及内容施工图的编排顺序一般为：1．图纸目录从中了解该建筑的类型建筑物的名称性质、建筑面积、建设单位、设计单位。
图纸目录包括每张图纸的名称、内容、图号等，该工程由那几个专业的图纸所组成，以便于查找图纸。
图纸的编排顺序是：总说明、总平面、建筑施工图、结构施工图、设施（水、暖、电）施工图。
各工种图纸的编排，一般是全局性图纸在前，说明局部的图纸在后。
2．建筑施工图包括建筑总面积图、各层平面图、各个方向的立面图、剖面图和建筑施工详图，在图类中以建筑设施xx标志3．结构施工图包括基础平面图、基础详图、结构平面图、楼梯结构图、结构构件详图及其说明等，在图类中以结构设施XX标志4．设施（水、电、暖）施工图包括设施（水、电、暖）平面图、系统图和施工详图，在图类中以设施（电气设施）XX标志在识读施工图前，必须掌握正确的识读认识方法和步骤，看图的一般方法应该按照“总体了解、顺序识读、前后对照、重点细读”的读图方法二、建筑施工图的识读建筑施工图（简称建施）主要表示建筑物的总体布局、外部构造、内部布置、细部构造、装修和施工要求等。
具体内容为：（一）总平面布置图该图在地形图上用较小的比例画出拟建房屋和原有房屋外轮廓的水平投影、红线范围、总体布置。
它反映出拟建房屋的位置和朝向、室外场地、道路、绿化等布置，主要入口及新建筑±0.000标高相当于绝对标高的数值。
（二）建筑总说明该图反映了工程的性质、建筑面积、设计依据、本工程需要说明的各个部位的构造做法和装修做法，所引用的标准图集，对施工提出的要求，门窗表等。
建筑制图
整套图纸的编顺序
首页图 建筑施工图 结构施工图 设备施工图 图纸的编排顺序 总体图在前，局部图在后；基本图在前，详图在后
2· 2 施工总说明与建筑总平面图
一 施工总说明P74 1 放样 2 设计标高 3 墙身 4 室内地面 5 楼面 6 屋盖 7 基础 8 构件：梁、板、柱、楼梯采用C20 9 其他
索引符号
2)索引出的详图，如与被索引的详图同在一张图 纸内，应在索引符号的上半圆中用阿拉伯数宇 注明该详图的编号，并在下半圆中间画一段水 平细实线
索引符号 索引出的详图，如采用标准图，应在索引符号水 平直径的延长线上加注该标准图册的编号
索引符号
当引出的是剖面详图时，用粗实线段表示剖切 位置 引出线所在的一侧为剖视方向
（2）图线
• 被剖到墙、柱断面轮廓线——粗实线 • 没剖到的可见轮廓线（台阶….）——中粗线 • 抹灰层和用图例表示的窗、楼梯等构配件用细 实线。 • 其他按规定，如尺寸线、尺寸界线、引出线、 图例线、索引符号、标高符号等用细实线画出， 轴线用细单点长画线画出。 • （3）图例P220 • 用两条平行细实线表示窗框及窗扇的位置 , 用 450倾斜的中实线表示门及其开启方向
画图时应注意问题:
(1)在同一张图纸中，相同比例的图样，应选择 相同的线宽组。 ( ２ ) 相互平行的图线，其间隙不宜小于其中的 粗线宽度，且不宜小于0· 7mm。 ( ３ ) 图样上两种不同线宽的图线重合时，应按 粗、中、细的顺序绘制；相同线宽的图线重 合时，应按实线、虚线、点画线的顺序绘制
画图时应注意问题:
详图
详图符号的圆应以直径为14mm粗实线绘制 1)图与被索引的图样同在一张图纸内时，应在详 图符号内用阿拉伯数字注明详图的编号
详图
施工图绘制步骤
施工图绘制步骤施工图绘制是工程设计的重要环节，也是施工过程的关键依据。
一套完整的施工图包括各种图纸和文件，涵盖了建筑、结构、电气、给排水、暖通等各个专业。
每个专业的施工图绘制都有其特定的步骤和规范，下面将简要介绍几个主要专业的施工图绘制步骤。
建筑专业施工图是整个施工图的基础，主要包括建筑平面图、立面图、剖面图、节点大样图等。
绘制建筑专业施工图的步骤如下：（1）收集原始资料，包括地形、气候、地质等条件，以及业主的需求和预算。
（2）进行方案设计，确定建筑的功能、布局、风格等。
（3）进行初步设计，确定建筑的结构形式、材料选用、构造做法等。
（4）进行施工图设计，详细绘制建筑平面图、立面图、剖面图、节点大样图等，并标注材料、尺寸、做法等详细信息。
结构专业施工图是确定建筑结构形式和构造做法的重要依据，主要包括结构平面图、梁柱节点详图、基础图等。
绘制结构专业施工图的步骤如下：（1）根据建筑专业提供的条件，确定结构形式和材料选用。
（2）进行结构分析和计算，确保结构的安全性和稳定性。
（3）绘制结构平面图、梁柱节点详图、基础图等，标注尺寸、钢筋、混凝土等级等详细信息。
电气专业施工图是确定电气系统和设备布局的重要依据，主要包括电气系统图、平面图、设备布置图等。
绘制电气专业施工图的步骤如下：（1）根据建筑专业提供的条件，确定电气设备和系统的位置和布局。
（2）进行电气系统设计和计算，确保电气系统的安全性和稳定性。
（3）绘制电气系统图、平面图、设备布置图等，标注电缆型号、规格、长度等详细信息。
给排水专业施工图是确定给排水系统和设备布局的重要依据，主要包括给水系统图、排水系统图、平面图等。
绘制给排水专业施工图的步骤如下：（1）根据建筑专业提供的条件，确定给排水设备和系统的位置和布局。
（2）进行给排水系统设计和计算，确保系统的安全性和稳定性。
（3）绘制给水系统图、排水系统图、平面图等，标注管道型号、规格、长度等详细信息。
暖通专业施工图是确定暖通设备和系统布局的重要依据，主要包括暖通系统图、平面图等。
建筑制图模拟
建筑制图模拟1 . A2图纸中，若图框线线宽为b，则标题栏外框线为(B)A.(正确答案)b B.0.7bC.0.5bD.0.25b2 . 绘制建筑施工图的顺序一般是（）A.平面图━━立面图━━剖面图━━详图(正确答案)B.立面图━━平面图━━剖面图━━详图C.平面图━━剖面图━━立面图━━详图D.剖面图━━立面图━━平面图━━详图3 . 关于三面正投影图投影关系说明，错误的是（）A.H面投影不反映形体的高度B.V面投影和W面投影都反映了形体的高度C.V面投影和H面投影都可以反映形体的长度D.H面投影和W面投影都能反映形体的高度(正确答案)4 . 若一直线H和W面投影都垂直于Y轴，则该直线一定为（）A.水平线B.正平线(正确答案)C.正垂线D.铅垂线5 . 代号GJ是指（）A.挂架B.钢筋C.刚架(正确答案)D.构件6 . 建筑总平面图中可以表示建筑物朝向的符号为（）A.等高线B.指北针(正确答案)C.定位轴线D.对称符号7 . 画在图样轮廓线外围的尺寸线，与图样最外轮廓线的距离，不宜小于（）A.5mmB.10mm(正确答案)C.15mmD.20mm8 . 根据梁的1-1移出断面图，判断图一、图二、图三和图四中，绘制正确的中断断面图是（）[单选题]A.图一B.图二C.图三D.图四(正确答案)9 . 在建筑平面图中，位于②和③轴线之间的第一根分轴线的编号应为（）A.2/1B.3/1(正确答案)C.1/2D.1/310 . 在正投影的三面投影展开图中，A点的水平投影a和正面投影a’的连线必定与OX轴（）A.平行B.倾斜C.垂直(正确答案)D.交叉11 . 房屋工程施工图因专业不同，一般分为建筑施工图、结构施工图和（）A.给水排水施工图B.装潢施工图C.基础施工图D.设备施工图(正确答案)12 . 建筑施工图采用的投影方法是（）A.斜投影B.正投影(正确答案)C.中心投影D.垂直投影13 . 建筑施工图中规定，除总平面图外，零点标高应注写成（）A.±0.0B.±0.00C.±0.000(正确答案)D.+0.00014 . 楼梯的建筑详图不包括（）A.楼梯的平面图B.楼梯的剖面图C.楼梯的立面图(正确答案)D.踏步、栏杆等节点详图15 . 若一平面，其H和W面投影为垂直于Y轴的直线，则该平面一定为（）A.水平面B.正平面(正确答案)C.正垂面D.铅垂面16 . 建筑总平面图中，用来表示新建建筑的出入口的符号为（）A.▲(正确答案)B.●C.★D. ■17 . 从底层平面图可以看出室外平台标高为-0.050，则该平台的踢面高度是（）[单选题]A.120mmB.150mm(正确答案)C.200mmD.250mm18 . 建筑立面图一般水平方向不注尺寸。
施工图纸的组成和规定
一、施工图纸的组成(一)施工图纸的分类施工图纸根据其内容和各工种不同分为：1.施工首页图(简称首页图)包括图样目录和设计总说明。
2.建筑施工图(简称建筑)。
主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修、构造及施工要求等。
它的内容主要包括总平面图、各层平面图、立面图、剖面图及详图。
3.结构施工图(简称结施)。
主要表示建筑物承重结构的结构类型、结构布置、构造种类、数量、大小及作法。
它的内容包括结构设计说明、结构平面布置图及构造详图。
4.设备施工图(简称设施)。
主要表示建筑物的给水排水、暖气通风、供电照明、燃气等设备的布置和施工要求等。
它主要包括各种设备的布置图、系统图和详图等内容。
(二)施工图纸的编排顺序施工图纸应按专业顺序编排，一般应为图纸目录、总图及说明、建筑图、结构图、给水排水图、电气图、动力图等。
二、施工图纸的一般规定为了使房屋建筑制图规格基本统一，图面清晰简明，保证图纸质量，符合设计、施工、存档的要求，以适应国家工程建设的需要，由建设部会同有关部门批准并颁布了一系列制图国家标准。
该标准要求所有工程技术人员在设计、施工、管理中必须严格执行。
(一)图纸的幅面和格式图纸幅面是指图纸本身的大小规格。
图框是图纸上所供绘图的范围的边线。
(二)比例图样的比例，应为图形与实物相对应的线型尺寸之比。
比例的大小是指其比值的大小，如1:50、1:100、1:200等。
比例宜注写在图名的右侧，并优先选用常用比例。
一般情况下，一个图样应选用一种比例。
(三)尺寸及单位施工图中均注有尺寸，作为施工制作的主要依据。
尺寸由数字及单位组成。
总图以米为单位，其余均以毫米为单位。
(四)定位轴线定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线。
凡承重构件如墙、柱、梁、屋架等位置都要画上定位轴线并进行编号，施工时以此作为定位的基准。
定位轴线用单点长画线表示，端部画细实线圆，直径8～10mm。
定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。
建筑施工图制图标准规范
C-2
C-2
120 240
240
2040
900
4860
240
2700 2700 240 2400
4500
4000
休息室
4260
C
接待室
M-3
500
﹢0.000
1800
6240
3060
3300
值班室
M-1
B
1010 500
1500
370 120
120
1000 240
M-2
C-2
1000
380
500
C-1
⑷ 指北针
北
指北针规定画法 φ24，
0.25b 指针尾部宽为3
指北针
⑸ 房屋的楼层数 建筑物图形右上角的小黑点数或数字
⑹ 建筑物、构筑物的名称 宜直接标注在图上，必要
时可列表编注（编号圆为φ6，细实线，0.25b） 。
⑺ 风（向频率）玫瑰图
北
N NW
重庆 NE
西
东
NW
33
E
南
风（向频率）玫瑰图（1）
2、用途 表达建筑的总体布局及其与周围环境的 关系，是新建筑定位、放线及布置施工现场的依据。
• 二、图示特点 在画有等高线或坐标方格 网的地形图上图示新设计、未来扩建的， 以及原有的建筑、道路、绿化等。
• 1、比例 常用的比例：1∶500、 1∶1000、 1∶2000
• 2、图例
• 3、图线
• 4、标注
• 设备施工图（简称设施图）主要用于表达建筑物 的给水排水、暖气通风、供电照明、燃气等设备 的布置和施工要求。主要包括各种设备的平面布 置图、轴测图、系统图及详图等
施工图识读、绘制的基本知识
施工图识读、绘制的基本知识一、单选题1、建筑工程施工图的编排顺序是：图纸目录、总说明、总平面图、建筑施工图、。
（）答案：A（应会）A．结构施工图、给水排水施工图、暖通空调施工图、电气施工图等B．结构施工图、给水排水施工图、电气施工图、暖通空调施工图等C．结构施工图、电气施工图、给水排水施工图、暖通空调施工图等D．给水排水施工图、电气施工图、结构施工图、暖通空调施工图等2、板中的钢筋标注方法可以分为：传统标注和平法标注，其中在传统标注表示贯通纵筋时，如图所示，表示的是板的是（）钢筋。
答案：B（应会）A．上部通长筋B．下部通长筋C．端支座负筋D．架立筋3、我国建筑制图汉字字体是( )答案：D(应会)A、楷体B、黑体C、宋体D、长仿宋体4、主要用来确定新建房屋的位置、朝向以及周边环境关系的是( )答案：A(应会)A、建筑总平面图B、建筑立靣图C、建筑平面图D、功能分析图5、绘制建筑工程图纸的图框线应采用( )答案：A（应会）A、粗实线B、中粗实线C、细实线D、粗点划线6、标注坡度时，在坡度数字下，应加注坡度符号，坡度符号的箭头，一般应指向( )答案：B（应会）A、上坡B、下坡C、前方D、后方7、建筑制图时，定位轴线的线型是( )答案：A（应会）A、细点划线B、细实线C、细虚线D、中粗实线8、能反映建筑物内部垂直方向的高度、构造层次、结构形式的是( )答案：C（应会）A、总平面图B、建筑平面图C、建筑剖面图D、建筑立面图9、施工图中的定位轴线，水平方向的编号采用（），由左至右依次注写。
答案C（应会）A、英语字母B、希腊字母C、阿拉伯数字D、大写汉语拼音字母10、施工图中的尺寸（除标高和总平面图）均以（）为单位。
答案：D （应会）A.米B.分米C.厘米D.毫米11、建筑设计总说明中不包括下列哪一项（）答案：C （应会）A.设计依据B.项目概况C.结构类型D.设计标高12、平面图、立面图、剖面图通常采用的比例为（）答案：B （应会）A.1:10 B 1:100 C. 1:1000 D. 1:1000013、主要反映建筑物承重结构的布置、构件类型、材料及构造做法的是（）。
2024版建筑工程制图基础第三章建筑施工图
建筑工程制图基础第三章建筑施工图目录•建筑施工图概述•建筑施工图的绘制规范•建筑平面图•建筑立面图•建筑剖面图•建筑详图01建筑施工图概述Part定义与作用定义建筑施工图简称“建施图”，是表示建筑物外部形状、内部布置、内外装修、细部构造、固定设施及施工要求等的图样，是房屋施工的重要依据。
作用建筑施工图主要用于指导建筑施工，表达建筑设计意图，明确建筑工程的各项技术要求，是建筑工程中不可或缺的重要技术文件。
图纸目录列出所有图纸的名称、图号、比例、页数等，方便查阅。
设计说明对建筑设计进行总体说明，包括工程概况、设计依据、设计标准、施工要求等。
建筑总平面图表示建筑物的位置、朝向、与周围环境的关系等。
建筑平面图表示建筑物的水平剖面图，包括各层房间的布置、门窗位置、楼梯间等。
建筑详图对建筑物的细部构造进行详细表示，包括节点构造、装修做法等。
建筑立面图表示建筑物的外观立面，包括外墙面装修、门窗形式等。
建筑剖面图表示建筑物垂直方向的内部构造，包括楼层高度、楼板厚度、梁板布置等。
142 3按专业分类可分为建筑、结构、给排水、电气、暖通等专业施工图。
按设计阶段分类可分为方案设计图、初步设计图、施工图等。
按图纸比例分类可分为大样图、节点图、详图等，比例从1:1到1:50不等。
按施工顺序分类可分为基础图、主体结构图、建筑装饰装修图等。
02建筑施工图的绘制规范Part图线及比例图线建筑施工图中，不同种类的线条代表不同的意义。
例如，粗实线通常用于表示建筑物的可见轮廓线，细实线用于表示尺寸线、标高线等，而虚线则用于表示被遮挡或不可见的轮廓线。
比例建筑施工图的比例是指图纸上某一线段与相应实物线段之比。
比例的大小直接影响到图纸的详细程度和清晰度。
常用的比例有1:50、1:100、1:200等，选择合适的比例对于准确表达设计意图至关重要。
图例及符号图例图例是建筑施工图中用来表示建筑材料、构配件、设备等的图形符号。
例如，不同的填充图案可以代表不同的墙面材料，如砖墙、混凝土墙等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑施工图制图顺序
遵循平、立、剖的顺序绘制施工图。
一、平面
1、标示清楚散水、台阶、踏步、楼梯栏杆、护栏、伸缩缝（变形缝）做法；
2、厨房、卫生间的平面布置，其中包括便器、洗面器、洗浴器，地漏及地漏坡降方向（1%），室内标高（一般低于楼面高0.030m）；
3、阳台的平面布置，包括地漏及地漏坡降方向（1%）、晒衣架、栏杆做法，室内标高（一般低于楼面高0.030m）；
4、每个房间的功能标示；
5、室内外地面标高，楼梯间标高；
6、尺寸标注先注明轴跨距离，再标示清楚细部尺寸；
7、楼梯间平面布置，标示清楚踏步尺寸；梯井一般120-200之间，超过200需加设防护措施。
8、屋面设计排水，分水线位于横跨中线，建筑找坡2%，建筑反坡1%，建筑找坡与建筑反坡交线为积水线，落水管做法；
9、上人屋面应绘出出屋面做法；
10、水箱位置及水箱检修孔、爬梯；
11、檐口做法，选用图集或根据方案要求设计；
12、平面大样索引清楚；
二、立面
1、加立面门窗时，门窗高度除考虑宽度外还要参照楼层高及梁高，玻璃幕墙则还要考虑楼地面的关水（一般100-300高）；
2、立面门窗上表面尽量平齐，保证立面效果；
3、立面门窗高宽差最好不要超过两个建筑模数（300）；
4、门窗外框线稍粗，遇内墙门窗外框用细线。
突出内、外层次；
5、立面尺寸标注尽量标注最近的洞口、分格尺寸，其它未示尺寸用标高和线性标注就近标示清楚；
6、外墙装饰索引说明；
三、剖面
1、剖面要剖到楼梯间；
2、设计楼梯踏步高宽、休息平台宽度，尽量保证两个梯梁之间的宽度不要超过4200m，踏步的高宽要求b+2h<620；
3、表示清楚未剖到的梁、柱、门窗看线；
4、纵向标注标注清楚窗洞尺寸、楼梯踏步尺寸标高及楼层关系，横向标注标注清楚各楼板、梁与轴线之间的关系；
5、详图索引剖视位置要与平面图对应；
四、大样
1、表达清楚大样的所在位置，如楼层标高、与轴线关系；
2、结构形式表达无误；
3、阳台、走廊低于楼地面（一般0.030高）；。
