用感光电路板自制PCB (双面板)
用感光板制作PCB线路板的图文教程精品
感光板制作PCB的图文教程利用类似照相感光的原理来制作电路,可以说是目前在家庭条件下,能制作出跟PCB板厂质量最接近的一种方法,尤其是在试样阶段,具有无比的优势,下,面具体说说制作过程,以及在制作过程中可能出现的各种问题的解决办法。
通常我们业余条件下制作PCB线路板,不外乎手刻,转印之类的办法,而用感光板来制作线路板,可以说是目前最为先进、最为快捷、也最为精美的方法。
也许还有的朋友对感光板没有多少概念,说简单点:感光板就是在敷铜板上涂布了一层绿色的感光保护膜,而该保护膜对光敏感,能像我们照像一样,将线路图映像在板子上。
我们平常用敷铜板制作线路板最关键的一步不就是在敷铜板上得到线路图的保护层吗?然后才能进行蚀刻,而用感光板则很容易就得到这个保护层,并且是通过曝光的原理得到的,所以可以达到极高的精准程度。
下面我们来实际制作一块感光板,并顺便测试一下感光板能达到的最小线路宽度。
一、预备工作,配制好显影液与三氯化铁溶液,我们用的是10克装浓缩型的显影剂,按1:80配制,一包10克的正好配800克水,相当于800ml,你如果没有量具,可以用果汁瓶或矿泉水瓶来量,因为那个上面都会标上毫升数。
有点误差没有多大关系。
提醒一声:显影剂为化学制品,绝不可用手直接接触,并远离小孩与不知情人员进行保管,不然当盐或糖给用掉,你损失的就绝不仅是一包显影剂!!为他人及自己负责计,请妥善保管!!!另外,配好的溶液不要用可乐瓶或矿泉水之类的瓶子来保存,因为显影液对这种瓶子有溶解作用,会造成穿孔漏液!你可以用那一种厚一点的不透明的塑料瓶来保存,比如装沐浴露的瓶子就很好。
显影液配好后,我们再来配制三氯化铁溶液,这个按1:6的比例,100克配600ml的水,我们用300克配了这么一瓶2L的,三氯化铁溶液用这种瓶子保存则是可以的。
显影液与三氯化铁溶液配好后,请密封保存。
用的时候再倒出来,用多少倒多少,用后的当废水妥善处理,注意保护环境,但不要倒回原瓶内,你如果想重复使用,可另找瓶子保存。

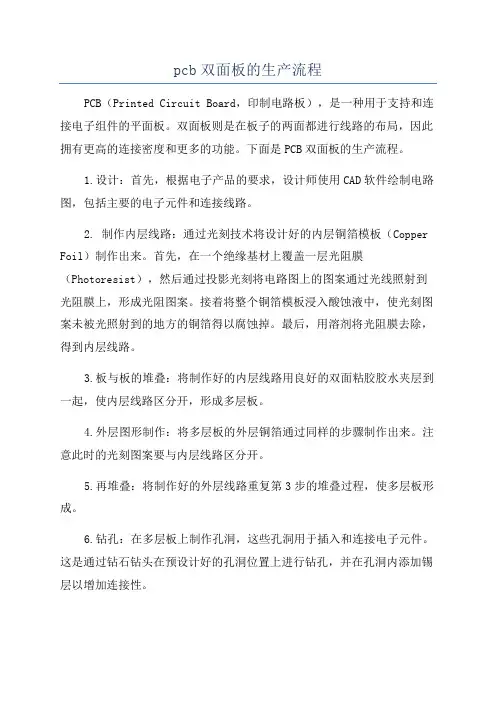

pcb双面板的生产流程
pcb双面板的生产流程PCB(Printed Circuit Board,印制电路板),是一种用于支持和连接电子组件的平面板。
双面板则是在板子的两面都进行线路的布局,因此拥有更高的连接密度和更多的功能。
下面是PCB双面板的生产流程。
1.设计:首先,根据电子产品的要求,设计师使用CAD软件绘制电路图,包括主要的电子元件和连接线路。
2. 制作内层线路:通过光刻技术将设计好的内层铜箔模板(Copper Foil)制作出来。
首先,在一个绝缘基材上覆盖一层光阻膜(Photoresist),然后通过投影光刻将电路图上的图案通过光线照射到光阻膜上,形成光阻图案。
接着将整个铜箔模板浸入酸蚀液中,使光刻图案未被光照射到的地方的铜箔得以腐蚀掉。
最后,用溶剂将光阻膜去除,得到内层线路。
3.板与板的堆叠:将制作好的内层线路用良好的双面粘胶胶水夹层到一起,使内层线路区分开,形成多层板。
4.外层图形制作:将多层板的外层铜箔通过同样的步骤制作出来。
注意此时的光刻图案要与内层线路区分开。
5.再堆叠:将制作好的外层线路重复第3步的堆叠过程,使多层板形成。
6.钻孔:在多层板上制作孔洞,这些孔洞用于插入和连接电子元件。
这是通过钻石钻头在预设计好的孔洞位置上进行钻孔,并在孔洞内添加锡层以增加连接性。
7.表面处理:在双面板表面进行镀锡处理,以提供更好的焊接性能,并保护电路板免受腐蚀。
8. 焊接组装:在PCB上进行电子元件的表面贴装(SMT)或插件贴装(Through-Hole)。
9.测试:对组装好的双面板进行全面的测试,包括电气性能、连接性能和可靠性。
10.终检和包装:检查任何可能遗漏的问题,并根据客户的要求进行最终的包装,以保护PCB。
以上是PCB双面板的大致生产流程。
由于双面板的制作比单面板更为复杂,在每个步骤中都需要更多的技术和工艺来确保电路板的质量和可靠性。
此外,随着技术的进步,一些高级的特殊工艺,例如盲孔、埋孔、组织孔等也可以应用在双面板的制作过程中。
印制电路板双面板制作流程
印制电路板双面板制作流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!印制电路板(PCB)双面板制作流程一般包括以下步骤:1. 设计 PCB 电路图使用专业的电路设计软件(如 Altium Designer、Eagle 等)设计 PCB 电路图。

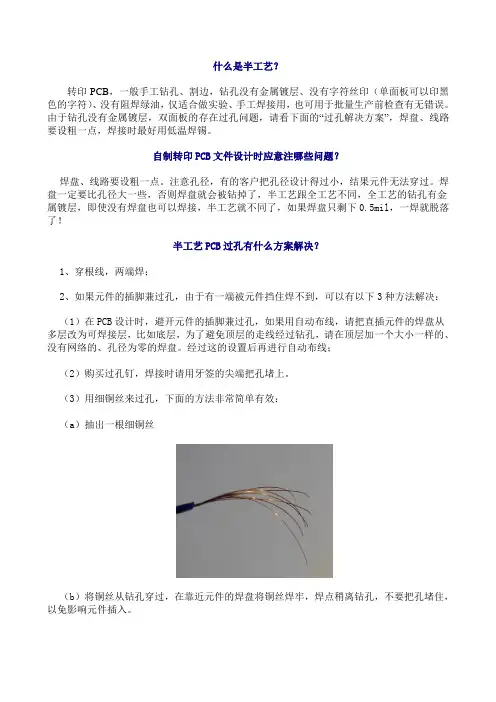

热转印或感光自制半工艺PCB文件设计注意事项和双面板过孔的处理方法
什么是半工艺?
转印PCB,一般手工钻孔、割边,钻孔没有金属镀层、没有字符丝印(单面板可以印黑色的字符)、没有阻焊绿油,仅适合做实验、手工焊接用,也可用于批量生产前检查有无错误。
由于钻孔没有金属镀层,双面板的存在过孔问题,请看下面的“过孔解决方案”,焊盘、线路要设粗一点,焊接时最好用低温焊锡。
自制转印PCB文件设计时应意注哪些问题?
焊盘、线路要设粗一点。
注意孔径,有的客户把孔径设计得过小,结果元件无法穿过。
焊盘一定要比孔径大一些,否则焊盘就会被钻掉了,半工艺跟全工艺不同,全工艺的钻孔有金属镀层,即使没有焊盘也可以焊接,半工艺就不同了,如果焊盘只剩下0.5mil,一焊就脱落了!
半工艺PCB过孔有什么方案解决?
1、穿根线,两端焊;
2、如果元件的插脚兼过孔,由于有一端被元件挡住焊不到,可以有以下3种方法解决:
(1)在PCB设计时,避开元件的插脚兼过孔,如果用自动布线,请把直插元件的焊盘从多层改为可焊接层,比如底层,为了避免顶层的走线经过钻孔,请在顶层加一个大小一样的、没有网络的、孔径为零的焊盘。
经过这的设置后再进行自动布线;
(2)购买过孔钉,焊接时请用牙签的尖端把孔堵上。
(3)用细铜丝来过孔,下面的方法非常简单有效:
(a)抽出一根细铜丝
(b)将铜丝从钻孔穿过,在靠近元件的焊盘将铜丝焊牢,焊点稍离钻孔,不要把孔堵住,以免影响元件插入。
另一面暂时不焊
(c)把元件插入(设计时记得把孔径设大一点点,保证插脚和铜丝能同时穿过)元件插到底
1-2圈,压至根部。
(5)焊牢
(6)剪脚
(7)完工。
《专业型文档》自制感光电路板制作PCB的过程.doc
自制感光电路板制作PCB的过程电子制作中或电子产品开发时,都会用到电路板,自制电路板的方法很多,制作成本最低、最方便的当然是刀刻法,但制作难度最大,且不太美观,今天我们为大家介绍一种制作成本稍高的感光电路板制作,但美观、制作简单,好下面我就为大家说说自制感光电路板PCB 的过程。
制作过程中使用的材料:感光电路板,玻璃纤维板材、显影剂、透明菲林(或半透明硫酸纸)、小电钻。
制作感光电路板前,我们要先用Protel 99 SE设计出PCB原稿图,再使用打印机打印出电路板1:1的菲林图片(或透明硫酸纸图片)。
最好是选择透明的菲林用激光打印机来打印,这样打印出来的效果非常好,完全胜任一般的电路板制作要求.如果是喷墨式打印机就要用硫酸纸,但是效果差。
我们本次实验用的是用激光打印机打印出透明菲林图片。
下图就是我们制作过程中用到的材料。
制作材料1、裁板,用文具刀把电路板切出成我们需要的尺寸痕迹,用力一掰,就可以掰出我们需要的尺寸。
未撕掉保护膜的感光板撕掉保护膜的感光板3、把打印好电路版图的透明胶片与感光板对齐,注意把胶片上有碳粉的打印面与感光电路板接触,以取得最高的分辨率。
对齐完毕后在上面盖一块玻璃,目的是使透明胶片与电路板紧密接触。
在距离大约10CM的地方再放一块玻璃,放这块玻璃是为了方便把灯管放在电路板正上方。
往玻璃上放置节能灯管,准备曝光。
曝光最好用PHILIPS 14W的节能灯,曝光10分钟即可。
在曝光过程中的10分钟时间里,我们来配制显影液。
显影液按照显影剂与水1:20的比例配制。
即1g显影剂放20cc的水,当然浓度高一些低一些关系不是很大。
只是会影响显影时间。
放好灯管开始曝光显影剂显影剂放入容器中加水配制成显影液待用曝光十分钟之后,把电路板放入显影液中。
一放进去就马上看到有依稀的电路轮廓显示出来了。
放入显影液中的电路板显影这一步骤用不了多少时间,一分钟左右完毕。
显影后的电路板显影完毕清洗过的板子现在开始进行腐蚀。

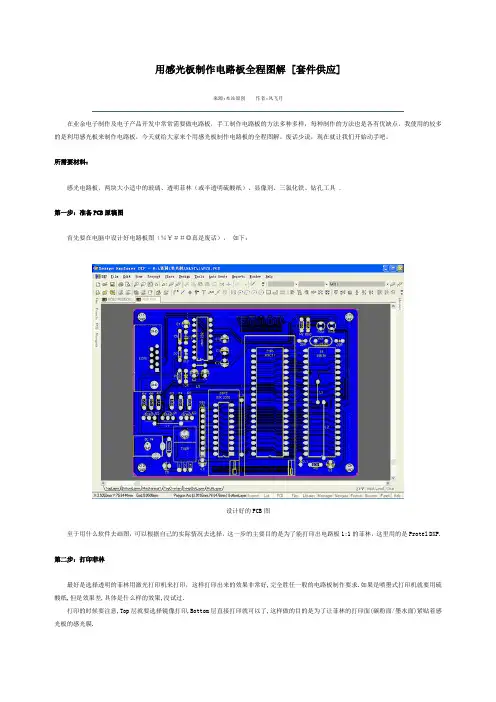

感光法制作PCB
用感光板制作电路板全程图解 [套件供应]来源:本站原创作者:风飞月在业余电子制作及电子产品开发中常常需要做电路板,手工制作电路板的方法多种多样,每种制作的方法也是各有优缺点。
我使用的较多的是利用感光板来制作电路板,今天就给大家来个用感光板制作电路板的全程图解。
废话少说,现在就让我们开始动手吧。
所需要材料:感光电路板、两块大小适中的玻璃、透明菲林(或半透明硫酸纸)、显像剂、三氯化铁、钻孔工具.第一步:准备PCB原稿图首先要在电脑中设计好电路板图(%¥##◎真是废话),如下:设计好的PCB图至于用什么软件去画图,可以根据自己的实际情况去选择,这一步的主要目的是为了能打印出电路板1:1的菲林,这里用的是Protel DXP.第二步:打印菲林最好是选择透明的菲林用激光打印机来打印,这样打印出来的效果非常好,完全胜任一般的电路板制作要求.如果是喷墨式打印机就要用硫酸纸,但是效果差,具体是什么样的效果,没试过.打印的时候要注意,Top层就要选择镜像打印,Bottom层直接打印就可以了,这样做的目的是为了让菲林的打印面(碳粉面/墨水面)紧贴着感光板的感光膜.打印好的菲林来张近照,线路清晰可见.下面就要开始整个制作环节中比较重要的工作:曝光.没使用过的感光板铜皮面会有一层白色不透明的保护膜.用刀子将曝光板裁成所需要的大小,并把毛边刮掉,然后将保护膜撕掉。
铜皮面有层白色保护膜将保护膜撕掉去掉保护膜的感光板铜皮面被一层绿色的化学物质所覆盖,这层绿色的东西就是感光膜.先将其中一块玻璃放在较平的台面上,然后把感光板放在玻璃上,绿色曝光面朝上.将感光板放在玻璃上,曝光面朝上.将打印好的菲林轻轻铺在感光板上,并对好位置.将另外一块玻璃压上,利用上面那块玻璃本身的自重使曝光板和菲林紧贴在一起.将菲林铺在板上用另一块玻璃压上确定两块玻璃已经准确无误地将电路板和菲林压好后,接下来就要开始曝光了.曝光的方法有几种:太阳照射曝光、日光灯曝光、专用的曝光机曝光,可以根据情况灵活选择.这里采用的是日光台灯来曝光,台灯和感光板的距离大概是5cm左右.来张侧面图,两块玻璃将感光板和菲林夹在一起.开始曝光曝光的时间要根据曝光光源的照射强度,以及不同厂家生产的感光板可能对曝光时间要求的不同,具体时间请参考厂家的说明.在这里这次曝光用了大约12分钟.曝光时间的要求并不是很严格,但时间不要太短,那样会导致曝光不充分,曝多几分钟无所谓.第四步:显像在曝光的的这个空挡时间里还有一件事要做, 就是调制显像剂,曝光后的板子要尽快进行显像工作,当然也可以事先调好.用一个塑料盆将显像剂和水按1:20的比例调好.加入水后轻轻摇晃,使显影剂充分溶解于水中.注意:不要用金属材料的盆,不要用纯净水,用一般的自来水即可.将显像剂倒入盆中加水摇动使显像剂充分溶解将曝光后的感光板放入调制好显像剂的盆中,绿色感光膜面要向上并且不停的晃动盆子,此时会有绿色雾状冒起,线路也会慢慢显露出来.显像的时候要晃动盆子线路渐渐显露直到铜箔清晰且不再有绿色雾状冒起时即显像完成,此时需再静待几秒钟以确认显像百分百完成。
感光板制PCB板教程及经验
感光板制PCB板教程及经验感光板制PCB板教程及经验之一(准备篇)首先,介绍一下自制PCB板有两种方法,一种用感光板制,一种是用覆铜板制,前者成本高,但工序少,后者成本低,但工序多。
用感光板制PCB时,需要如下工具:感光板,胶片(磺酸纸),勾刀,透明的白色的玻璃(2张),小的洗面盒(塑料饭盒也可以),打印机(喷黑打印机,激光打印机均可,但对胶片选择有要求),显像剂,三氯化铁(双氧水),防腐手套,小电钻,白炽台灯。
特别说明,一定要用白炽灯,否则会曝光不成功。
选在电脑上画好PCB图:画PCB板时,最好大面积铺地,做高频时可以减少干扰,还有一个用处就是降低成本,至于为什么会降低成本,读者自己想想吧。
一般情况,感光板做的线可以做到0.254mm甚至更小的走线。
初学就不要设置大一点,信号线设到0.65mm,电源线和地线不妨给个1mm。
当然,要是你做的板子电流很大,那你就要参照一文资料《走线与电流关系表》,那里写得清清楚楚,但你购买感光板时就要注意铜皮多厚。
初学的话,最好打印实点焊盘,等熟练一点就打印show holes那种,打印show holes板时,一定要注意你各层的位置,通常要将信号层MOVEDOWN到最低层,就是置底了。
感光板制PCB板教程及经验之二(裁板篇)市面上卖的感光板规格很多,一般10*15mm的感光板卖8块,当然越大就越贵,其实算一下,也比较合算,要看自己的需要。
作者做的板子最大的一次也就是10*15mm。
勾刀就是这模样,不要买错,买了刻刀哦。
刻刀和勾刀是不同的。
顾名思义,勾刀就是使用那个勾子进行切割,但是你在切割时必须掌握好一定的角度,否则压克力可是不会有丝毫伤痕的。
呵呵……最好出刀处是悬着的,以免它碰到桌面或者硬物体面报废了。
裁板就要在感光板上画出比你电脑上的PCB面积大一点点的范围,最好在感光板的背面画,不要在那层膜上画,裁的时候也是一样,在板子的背面裁。
其实,你也可以先打印出来,和板子比一下再裁的,就看你的嗜好了。
双面印制电路板的制作
二.实验内容
• 1.利用CR-5000软件设计印制电路板 并获得相应的制作文件; • 2.利用RF-4基板制作一件双面印制电 路板
三.实验原理
•
双层印制电路板(printed circuit board 即PCB)是指在PCB基板两面都具有导电 图形(线路),两面导电图形通过通孔导 通的印制电路板。 制造方法也有若干种,基本上分为两 大类:减成法和加成法。 本实验主要应用传统的减成法制作双面 印制电路板。
在切削过程中,钻床装夹作用钻刀旋转力r, 使钻刀与覆铜板材料之间产生相对旋转运动, 钻刀主副切刃在材料上形成切削速度。同时, 钻床装夹部分作用钻刀向下的进给力F,使得 钻刀横刃不断地向下切削覆铜板材料。由于钻 刀在材料表面产生高速的r主旋转运动,进给运 动F又使切削面不断投入切削,所以钻刀就可 以不断地或连续地切除切屑,直到通孔完成, 如图1所示。
(7)印制板检测技术
• 电路板品质的好坏、问题的发生与解决、制程改 进的评估,在都需要微切片作为客观检查、研究 与判断的根据(Micro sectioning)。实验室中一般 需要测试线路的蚀刻因子、镀铜的厚度、孔的粗 糙度等。 • 实验室蚀刻因子、金属化孔效果检测使用的设备 是金相测试系统,包括研抛机、金相显微镜和软 件等部分。
工作参数 工作宽度为510mm; 传动速度 0 - 1.5 m/min可调; 腐蚀泵的流量为 200 l/min; 双面腐蚀 4 x 14 喷嘴;
6.线路保护等工序
• 由于铜是非常容易氧化的金属,因此,干膜去掉 后,必须使用阻焊剂将线路保护起来。 • 一般阻焊剂有两类,一类是挠性板上用PI覆盖膜 阻焊材料,该材料不需要固化,只需要在将覆盖 膜贴上去之后进行快压;另一类是大部分刚性板 使用绿油阻焊剂。 • 绿油阻焊剂首先要将绿油油墨与固化剂进行混合, 然后将阻焊剂印刷到线路板上,阻焊剂经过一段 时间流延,短时间固化,在曝光机中曝光、显影 得到需要阻焊的图形。阻焊剂此时固化度不够, 需要在高温,长时间下固化,才能有较强的防腐 防摩擦等性能。
用感光法制作电路板
用感光法制作电路板由于PCB打样的费用昂贵,而且费时,因此,喜欢DIY的朋友有时会选择自制PCB。
制作PCB的方法有很多,笔者向大家介绍的是使用感光油墨制作PCB的方法。
此方法制作PCB的优点是精度高、成功率高,缺点是工艺相对热转印来说要复杂一些。
需要的材料:敷铜板、透明菲林片、蓝色感光油墨、200目的网架、刮板一个、玻璃、蓝色环保蚀刻剂、显影剂、脱膜剂、UV紫外固化红油,以上材料都可以在网上购买到,价格也都不贵,比起直接购买成品感光电路板要便宜一些。
步骤一首先将敷铜板的表面处理干净,最好用酒精之类的清洗一下,然后用吹风机吹干,要保证表面不能有油渍,否则油墨会无法敷着。
步骤二关闭室内大灯,留一小灯,有少许光线即可工作,切不可太亮。
将电路板有铜皮面向上,将网架压在上面,然后取少许感光蓝油涂在表面。
用刮板稍用力刮油墨,直至表面均匀。
刮油墨时,要保证铜皮表面各处都均匀覆盖到油墨。
刮的时候可以用力些,不必担心油墨层太薄,实际上,经过笔者多次实验,油墨层越薄,精度越高。
步骤三将网架抬高,此时电路板会紧紧粘着纱网,只要用手指在电路板旁边的网纱上稍用力地由下向上按压一下,电路板即可脱落。
如发现油墨不均匀,可以重复第二步骤。
步骤四用吹风机将刮好油墨的敷铜板吹干,吹7~10分钟,冷却后用手触摸表面,看是否干透。
步骤五打印菲林片。
打开DXP2004,选择“页面设置”,选择“高级”,选择要打印的层。
将“底层”、“ 禁止布线层”、“焊盘”保留,其他删除。
用虚拟打印机输出PDF格式的文件,用PS打开PDF文件,用油漆桶工具添加背景白色,然后去色,调整对比度、反相、水平翻转,一个步骤都不能少。
再用打印机打印出菲林片,将打印出的菲林片,对着太阳看,看黑色部分是否有小颗粒。
如有,就再打印一张,两张叠在一起,以防漏光,因为有黑色油墨阻挡的部分,紫外线无法穿过,蓝色感光油墨无法被曝光。
步骤六曝光:笔者采用的是紫外光曝光,当然,也可以用太阳光曝光,原理都一样。
业余条件下感光板制作PCB线路板
业余用感光板做PCB通常我们业余条件下制作PCB线路板,不外乎手刻,转印之类的办法,而用感光板来制作线路板,可以说是目前最为先进、最为快捷、也最为精美的方法。
也许还有的朋友对感光板没有多少概念,说简单点:感光板就是在敷铜板上涂布了一层绿色的感光保护膜,而该保护膜对光敏感,能像我们洗照片一样,将线路图洗在板子上。
我们平常用敷铜板制作线路板最关键的一步不就是在敷铜板上得到线路图的保护层吗?然后才能进行蚀刻,而用感光板则很容易就得到这个保护层,并且是通过曝光的原理得到的,所以可以达到极高的精准程度。
下面我们来实际制作一块感光板,并顺便测试一下感光板能达到的最小线路宽度。
一、预备工作,配制好显影液与三氯化铁溶液,我们用的是10克装浓缩型的显影剂,按1:80配制,像这种两升的果汁瓶,正好用两包半注意看下图,净含量:2L如果你只要了一包10克的,你可以找一个1.5升的可乐瓶,加入大约0.8升的水就行,如果用体积来量,大概就是半瓶多一点点,有点误差没有关系,如果按重量就是10克加入800克的水。
提醒一声:显影剂为化学制品,绝不可用手直接接触,并远离小孩与不知情人员进行保管,不然当盐或糖给用掉,你损失的就绝不仅是一包显影剂!!为他人及自己负责计,请妥善保管!!!另外,配好的溶液不要用这种可乐瓶来保存,而要用厚一点的不透明的塑料瓶来保存。
因为显影液对这种瓶子有溶解作用,会造成穿孔漏液!显影液配好后,我们再来配制三氯化铁溶液,这个按1:6的比例,100克配600ml的水,我们用300克配了这么一瓶2L的,三氯化铁溶液用这种瓶子保存则是可以的。
显影液与三氯化铁溶液配好后,密封保存,放个一年半载没有关系,你如果想放上几年,也不妨试试。
用的时候再倒出来,用多少倒多少,用后的当废水妥善处理,其会自行分解,不会对环境造成污染,但不要倒回原瓶内,你如果想重复使用,可另找瓶子保存。
保存时,因为是用果汁瓶装的,请千万千万妥善保管,并请作上明显的危险标识,不要让小孩儿或其它不知情的人员接触到,不然当饮料给你喝了!!!到时就够你喝上几壶了!好了,下面我们倒出适量出来这就是准备好的材料(上排左起是三氯化铁溶液、清水及显影液,下排左起是玻璃片、感光板及菲林)。
业余条件下如何制作感光PCB板
业余条件下如何制作感光PCB板业余条件下如何制作感光PCB板2009-08-06 17:14从事电子技术,离不开动手制作,俗称“DIY”。
DIY最基本的条件之一就是需要有一块儿与电路所一致PCB板。
这种PCB板一般来说是自己用,量不大,让厂家来做要价太高,所以说爱好者都是自己做。
这是两块用感光法制作的PCB板。
早期制作PCB板,采用的方法很多,有描漆法、粘贴法、刀刻法等等。
现在用的比较多的是热转印法,这种方法比前几种方法要好,但较细的线条不好制作,容易断线,而且热转印时的温度掌握不好会影响转印效果。
从我自己的制作实践中我感觉用感光法比较好,它容易掌握,操作过程也不复杂,可制作单双面板,可满足常用的电路。
关键是它可制作细至0.2mm的线条,而且线条边缘整齐无毛刺,整洁美观。
板子制作好后,用松香水刷上一层,保存很久也不会氧化。
下面具体介绍制作方法。
需要准备的工具和材料:1.电脑1台(装Protel99se软件)2.激光打印机1台3.紫外线曝光箱1台4.显影盆、腐蚀盆各一个(也可共用一个)5.细芯黑色记号笔一只(用于修负片)6.显影剂、脱膜剂、三氯化铁若干7.小电钻一只,0.8~3mm钻头若干8.绘图用硫酸纸若干张(A4幅面)一、负片的制作我使用的是负性感光板,在制作PCB板之前需要有一张PCB的负片,就像照片的底片一样,感受到光的地方留下,感受不到光的地方会被除去。
当然,也有正性感光板,道理是一样的,只是曝光的时候用正片。
我们用TA7630制作的音调板为例:用Protel99se软件将原理图制作成PCB图,(怎样制作可参考有关书籍,本文不作赘述)。
利用软件的覆铜功能对PCB板进行大面积全部覆铜,覆铜完毕后,将需要保留下来的线条,打开其属性,在层定义栏里改变其层定义,只要将线条和覆铜的层定义分开就行。
比如覆铜在底层,那么就把线条定义为顶层。
层定义完成后按确定退出属性栏。
然后进行打印设置,在打印层设置中只设置覆铜所在层,在色彩设置中设置成单色或黑白。
PCB感光板制作过程详解与疑难解答
.疑难问题解答问题1、撕开感光板保护膜后,中间部分有一小块没有绿色感光层,怎么办?答:感光板的感光层可能受到正面的撞击受损。
如果撕起来有一道道的感光膜脱落,这是感光电路板保护膜有质量问题(保护膜较薄)。
请拿回给我们,我们立刻换一块给您。
问题2、怎样保护绿色感光层不受损?答:感光板放置时,竖放,不要层叠太多;裁切时,使用裁纸刀或小钢锯;单面板放置时,尽量两块板保护膜对贴着放。
问题3、感光板最细线能做到多细?答:光绘菲林,最细达0.1mm;激光打印机配透明菲林,最细达0.1mm;激光打印配硫酸纸,最细达0.2mm;喷墨配硫酸纸,最细达0.3mm;激光配70g复印纸,最细达0.5mm;喷墨配70g复印纸,最细达0.8mm。
问题4、感光电路板能保存多长时间?答:保质期为5-7年(超过3年,显像时间会较长)。
记住:自生产日期的半年后起,每增加半年,曝光时间增加10-15%。
问题5、显像后,中心部分线路非常清晰,板的边缘部分的线路为什么较虚?答:边缘部分的打印稿被多余部分的打印稿压起来了,剪掉电路图打印稿多余部分,使其完全包含在感光板内。
问题6、显像后,有些地方线路非常清晰,有些地方线路却较虚,为什么?答:曝光时,玻璃没有压平打印稿,或者是打印稿发皱,要保证打印稿完全紧贴感光板。
问题7、显像时,已曝好光的感光板一放进去,绿色层很快便没有了?答:首先怀疑显像剂过浓,20g显像剂配400亳升自来水(禁止用温热水)。
然后是怀疑曝光过度,请参照曝光时间建议值或用几块小板来测试最适合自己的曝光时间。
问题8、显像时,显像得非常慢,为什么?答:检查显像剂配水的比例,然后检查曝光时间,曝光时间过短也会造成显像慢。
正常显像时间为一分钟左右。
问题9、显像好的线条为什么有小小的锯齿?答:喷墨打印的原因,尽量用激光打印机或用光绘菲林。
问题10、显像好的线条为什么比我打印的线条要细,而且边缘部分不清晰?答:主要原因在打印及曝光方法上。
感光膜制作PCB电路板方法
感光膜制作PCB电路板方法
因为用感光膜和感光板在做PCB时最大的区别是,感光电路板曝光是正片底稿,而感光膜是负片底稿。
本人就简述一下用感光膜制作电路板的过程,希望对大
家有所帮助。
一.出PCB负片底稿
本人用PCB软件是PROTEL99SE,PCB设计过程我就不说了,主要介绍PCB负片输出方法。
先打开已做好的PCB工程项目如图示:选择打印预览
进入预览
按Tools选Preferences..
点击Colors & Gray Scales 进入层的颜色选项,设置要输出层的颜色
点Edit选Insert Printout
进入Insert Printout按ADD增加要输出的层
按Remover删除不要的层
按Move Down调整层的位置
选择打印当前页,就输出负片底稿。
二.贴膜
选着一块大小适当的覆铜板,把铜箔表面处理干净,找一个可以调温的电熨斗,温度控制在100度左右,不一定很精确手指头摸不住就可已,剪一块比电路板略微大一些的感光膜,用手先揭掉一层膜,贴到覆铜板表面上,贴的时候不要有气泡,尽量贴平,从中往两边贴用软布抹。
贴好后就用加热好的电熨斗压膜,压力5公斤左右,差不多半边肩膀压上去。
贴好感光膜图片
三.曝光
把负片底稿用一块透明玻璃压在贴好膜的覆铜板上,再用一个13W节能灯距离4-5cm曝光,10-30分钟感光膜颜色由浅绿色变为蓝色就可已了。
曝光前图片
曝光15分钟后图片
四.显影
曝光好后就把感光膜上面一层保护薄膜揭掉,放在调配好的显影剂中显影,显影时用一小排刷来回刷,没曝光部分的感光膜就被洗掉了。
五.腐蚀
腐蚀好的PCB。
PCB双面板制作流程
印刷电路知识简介印刷电路板(Print Circuit Board)简称PCB,也称为印刷线路板Print Wiring Board(PWB)它用影像转移的方式将线路印在基板上,经过化学蚀刻后产生线路。
印刷电路板可作为零件在电路中的支架(Supporting) 也可做为零件的连接体。
使得板上各组件电性能相连.于1960年以后才有专业制造厂以甲醛树脂铜箔为基材,制作单面PCB进军电唱机、录音机、录像机等市场,之后因双面贯孔镀铜制造技术兴起,于是耐热、尺寸安定之玻璃环氧基板大量被应用至今。
现在用得比较多的有FR4,FR2,CEM3,陶瓷板,铁氟龙板等,公司现在使用的一般为FR4板.电路板的分类:1.根据硬度分:软板、硬板、软硬板2.根据层数分:单面板、双面板、多层板单面板就是只有一层导电图形层双面板是有两层导电图形层多层印刷线路板是指由三层及以上的导电图形层与绝缘材料交替层压粘结在一起制成的印刷电路板。
总体流程介绍客户要求→工程设计资料→制作工单MI →开料/烤板→钻孔→沉铜/板面电镀→磨刷→线路→电镀铜锡→退膜/蚀刻→退锡→阻焊→沉镍金→成型/冲压→成测→高温整平→成品检验→成品仓流程说明1)下料:从一定板厚和铜箔厚度的整张覆铜板大料上剪出便于加工的尺寸2)钻孔:在板上按电脑钻孔程序钻出导电孔或插件孔3)沉铜:在钻出的孔内沉积一层薄薄的化学铜,目的是在不导电的环氧玻璃布基材(或其他基材)通过化学方法沉上一层铜,便于后面电镀导通形成线路;4)全板镀铜:主要是为加厚保护那层薄薄的化学铜以防其在空气中氧化,形成孔内无铜或破洞;5)线路(图形转移):在板上贴上干膜或丝印上图形抗电镀油墨,经曝光,显影后,做出线路图形6)图形电镀:在已做好图形线路的板上进行线路加厚镀铜,使孔内和线路铜厚达到一定厚度,可以负载一定的电流7)蚀刻:褪掉图形油墨或干膜,蚀刻掉多余的铜箔从而得到导电线路图形8)退锡:将所形成图形上的锡层退掉,以便露出所需的线路9)丝印阻焊油墨或贴阻焊干膜:在板上印刷一层阻焊油墨,或贴上一层阻焊干膜,经曝光,显影后做成阻焊图形,主要目的在于防止在焊接时线路间发生短路10)化金/喷锡:在板上需要焊接的地方沉上金或喷上一层锡,便于焊接,同时也可防止该处铜面氧化11)字符:在板上印刷一些标志性的字符,主要便于客户安装元器件12)冲压/成型:根据客户要求加工出板的外形13)电测:通过闭合回路的方式检测PCB中是否有开短路现象。
感光板法制作电路板
完 最终完成的结果如右图
成
步 骤
操作过程
结果图示
用 protel 电路板绘图软件在电脑
第
中画出电 找到很多相关结果。其实您也可以使
画 用其他软件如画图、photoshop、
AUTOCAD 等等软件来画图,只是没有
图
protel 那么专业、方便而已。
第
取一张制版胶片,并通过激光打印
色油墨被慢慢的容解,并且不断有铜 影
箔显露出来。并且线路也不断的显示 液
出来。显影时间一般在 5 分钟左右即 可。
第 注意:不能使用金属盆,不能使用 六 纯净水。显影剂及显影液要妥善保 步 管,远离孩童,切不可误食。误入眼
睛、接触皮肤则应立即用水清洗。显
显
影完毕的显影液以后还可以继续使 影 用,因此可将显影完毕的显影液保存 完 在塑料饮料瓶中。以使下次再用。千
进行钻孔和切割了。这款微型台钻的
孔
夹具范围大既可以夹麻花钻、电路板 专用钻头,也可以夹铣刀。
一块PCB板少则几十个孔、多少几 百个孔、甚至几千个孔,如果您是手
第 工钻孔的,那么在钻孔过程中跳过几 九 个孔是经常的现象,在焊接元件时发
现这里还没有钻孔,此时需要用微型
步
台钻来补孔也是可以的,但有时会显
补 得比较麻烦,如果使用右图所示的手 孔 持式打孔机(电磨)则显得比较方便。
步 到绿油油的油墨,此时立即将打印好
取 的PCB制版胶片盖在感光版上。预备
曝光。 材
用两块玻璃将感光板和制版胶片
夹在中间,保持平整,然后放置地日
光灯下。静置时间一般在 15--20 分
第
钟之间,当然这仅仅是一个参考值,
感光干膜PCB板制作步骤
感光干膜PCB板制作步骤:当前PCB工厂常用感光干膜来制作PCB,而业余制作PCB常用热转印方法或者使用感光板,热转印方法制得的PCB精度不够高,同时需要买昂贵的压板机;而感光板比敷铜板价格高得多。
感光干膜加上敷铜板的价格相对来说,比市面上的感光板要低得多,而精度基本上是一致的。
最重要的是,当感光板如果制作失败后,就无法重新利用,而基于感光干膜的PCB一旦曝光或者显影失败,可以对PCB进行脱膜,然后再贴上新膜,大大减少了板的浪费。
不过,需要指出的是,制作基于感光干膜的PCB步骤将比普通的感光板多一些,但并不表示业余制板是无法实现的。
本文将详细阐述如何在业余的条件下制作基于感光干膜的PCB。
2 制作流程2.1 打印菲林打印前,要在PCB设计软件里设置好打印PCB图为负色,因为感光干膜是属于负性的,这里与金电子的正性(郁闷的CSDN)感光板是相反的,打印效果如图1(注:实际上菲林是透明的,照片上是在白色的背景色拍下来的)。
需要注意的是,在双面板打印时,应注意Top层应该使用镜像(Mirror)打印,而Bottom 层则不需要,如此则可使在曝光时,菲林与干膜紧密接触,降低曝光漏光现象的可能性。
负片打印效果图②建议选择适合喷墨打印机的菲林,因为喷墨打印机打印过程中不需加热,能保证菲林不会因为加热而变形,而且,经过实验证明喷墨打印机打印的效果要比激光打印机的效果好。
同时,可使用兼容墨进行打印,大大降低了成本。
1.1 铜面处理首先,使用锉刀磨平电路板边缘,以免在曝光时菲林与电路板不能紧密接触而导致漏光现象产生。
接着,润湿电路板,然后用细砂纸磨洗,去除表面的油渍和锈渍,力求在后面的操作中,感光干膜能够紧密地贴在敷铜板上。
然后,使用棉花蘸上酒精擦洗电路板,有效地去除敷铜板上的油渍。
最后,用吹风筒吹干电路板。
铜面处理效果如图2所示。
1.2 贴膜先揭开干膜的一层保护膜,先轻轻地贴在干燥的预热的敷铜板上,然后用手指小心紧压,使干膜与电路板紧密结合,尽量避免气泡的产生。
