英国艾默生公司的ES变频器参数一.参数说明：#0号菜单：0．00密码1000保存参数；1233恢复出厂值；1253更改变频器控制模式；0．01最低速度 00．02最高速度 1500rpm0．03加速斜率 0.5cm/s20．04减速斜率 0.5cm/s20．05给定模式选择 Pr (数字量入)0．06电流限 175%（CL闭环）；200%（SEV同步）0．12参数选择 0（0号菜单选择）0．13电机额定转速 1470rpm0．14电梯额定速度 1000mm/s0．15 V1 75mm/s检修半速0．16 V20．17 V3 50mm/s爬行速度0．18 V4 150mm/s检修速度0．19 V5 800mm/s单层速度0．20 V6 1000mm/s 双层速度0．21 V7 1000mm/s 多层速度0．22停车减速斜率 1500mm/s20．23启动S曲线 500mm/s30．24运行S曲线 1000mm/s30．25停车S曲线 1000mm/s30．29编码器脉冲数 10240．40自整定 1（静态整定）；2（旋转整定）0．41载波频率 6KHZ0．42电机极数 4按照电机铭牌设0．43同步电机相位角同步电机自整定得出0．44电机额定电压 380V按照电机铭牌设0．45电机额定速度 1470rpm按照电机铭牌设0．46电机额定电流 25A按照电机铭牌设0．47电机额定频率 50HZ按照电机铭牌设0．48控制模式 CL.Vect(闭环)；OPEN.Loop(开环)；SerVo(同步)必须在0.00中输入密码1253才能修改0.48参数#2号菜单2．02斜坡使能 ON（1）2．03斜坡保持 OFF（0）2．04斜坡方式选择 FAST（1）2．10加速斜率选择器 22．11加速斜率 0.5cm/s2(等同于0.03)2．20减速斜率选择器 22．21减速斜率 0.5cm/s2(等同于0.04)#3号菜单3．24控制模式CL.Vect(闭环)；OPEN.Loop(开环)；SerVo(同步)（等同于0.48）3．34编码器脉冲数 1024（等同于0.29）3．36编码器电压 0（5V）；1（8V）；2（15V）3．38编码器类型 0（Ab）差分编码器；9(SC.EndAt)海德汉1313编码器；3．41编码器自动检测 ON（1）#4号菜单4．05运行电流限值 2004．06再生电流限值 2004．07对称电流限值 2004．11转矩方式选择 4（带力矩补偿的方式）4．12电流给定滤波器1 4ms (降低电机噪音)4．13电流环比例增益默认值4．14电流环积分增益默认值4．15热时间常数默认值#5号菜单5．06电机额定频率 50HZ 按照电机铭牌设（等同于0.47）5．07电机额定电流 25A按照电机铭牌设（等同于0.46）5．08电机额定速度 1470rpm按照电机铭牌设 (等同于0.45) 5．09电机额定电压 380V按照电机铭牌设（等同于0.44） 5．10电机功率因数异步电机自整定得出5．11电机极数 4按照电机铭牌设（等同于0.42）5．18载波频率 6KHZ5．33千转马达电压根据铭牌计算出#8号菜单8．10 31号端子取反选择 0（不取反） 1（取反）8．11 24号端子取反选择 1（取反）8．12 25号端子取反选择 08．13 26号端子取反选择 08．14 27号端子取反选择 08．15 28号端子取反选择 08．16 29号端子取反选择 08．17 41，42号端子取反选择 08．18 22号端子取反选择 18．21 24号端子功能选择 10.02变频器运行8．22 25号端子输入源 18.38多段速38．23 26号端子输入源 18.37多段速28．24 27号端子输入源 19.44正转（18.45=1可以改变正反转）8．25 28号端子输入源 18.44反转（18.45=1可以改变正反转）8．26 29号端子输入源 18.36多段速18．27 41，42号端子功能选择 10.01变频器正常（故障输出） 8．28 22号端子功能选择 0.00 24V电源输出8．29变频器端子功能选择 1（0：0V输入有效； 1：24V 输入有效）8．31 24号端子输入（出）选择 1（0：输入； 1：输出） 8．32 25号端子输入（出）选择 0（0：输入； 1：输出）8．33 26号端子输入（出）选择 0（0：输入； 1：输出）#18号菜单18．11 V1 75mm/s检修半速 (等同于0.15)18．12 V2 (等同于0.16)18．13 V3 50mm/s爬行速度 (等同于0.17)18．14 V4 150mm/s检修速度 (等同于0.18)18．15 V5 800mm/s单层速度 (等同于0.19)18．16 V6 1000mm/s 双层速度 (等同于0.20)18．17 V7 1000mm/s 多层速度 (等同于0.21)18．18启动优化速度 6mm/s (改善启动舒适感)18．23磁场建立阀值 60018．25运行比例增益 2000（高速P）18．26运行积分增益 500（高速I）18．27启动比例增益 30000（低速P）18．28启动积分增益 1200（低速I）18．29电机额定转速 1470rpm (等同于0.13)18．30电梯额定速度 1000mm/s (等同于0.14)18．42多段速给定选择类型 OFF（0） OFF（0）：二进制 ON （1）：一对一给定18．45正转和反转方向取反 OFF（0） ON（1）取反18．48切换增益选择 ON（1）设为1，则分段有效，18.25-18.28起作用18．49惯量补偿 ON（1）#19号菜单19．11增益转换时间 2000ms19．13停车减速斜率 1500mm/s2 (等同于0.22)19．14启动S曲线 500mm/s3 (等同于0.23)19．15运行S曲线 1000mm/s3 (等同于0.24)19．16停车S曲线 1000mm/s3 (等同于0.25)19．17启动优化加加速度 10mm/s3 (从零速到启动优化速度的加速度)19．25制动器打开延时 500（制动器打开到速度命令给出的时间）19．26运行方向设置 ON（1）双方向输入 OFF（0单方向输入）19．27减速比的分母 119．28启动优化时间 1000ms19．29曳引轮直径 400mm (根据现场轮子实际尺寸)19．30减速比分子 119．34电流环滤波时间常数 OFF（0） ON（1）：4.12参数有效19．44顺时针方向（反转） OFF（0）#20号菜单20．01软件版本20．02软件运行标志20．10钢丝绳绕法 2 1=1/1；2=2/1；二．电机自整定：1.电机处于空载状态；2．短接使输入，输出接触器和抱闸接触器吸合；3．设置参数#0.40=2；4．给变频器使能和方向信号；5．按键盘上的“RUN”键，曳引机会缓缓转动，变频器交替显示AUTO TUNE；6．当变频器显示“STOP”，去除使能和方向信号;7．#0.40自动归0；8．在#0.00菜单中输入1000，保存自整定参数；9．自整定参数保存在：异步电机：#5.10（功率因数）；同步电机：#0.43 (相位角)；三．编码器设置（ESCT 系列变频器）1.哼斯勒HENGSTLER EDE 2048.58-1601 需设置一下参数：3.33 变频器编码器转位范围0～16 设为03.34 编码器脉冲数20483.35 编码器单转通讯分辨率 143.38 编码器类型 Ssi2. 哼斯勒HENGSTLER RF538192/F190A 需设置一下参数3．34编码器脉冲数81923．38编码器类型 Ab.Servo3.海德汉HIDENHAIN 1313编码器3．38编码器类型 0（Ab）差分编码器；9(SC.EndAt)海德汉1313编码器；3．41编码器自动检测 ON（1）四．调试步骤：0．40自整定 1（静态整定）；2（旋转整定）0．41载波频率 6KHZ（注意）0．42电机极数按照电机铭牌设0．44电机额定电压按照电机铭牌设0．45电机额定速度按照电机铭牌设0．46电机额定电流按照电机铭牌设0．43同步电机相位角同步电机自整定自行得出1.06 电机额定转速按照电机铭牌设rpm3.02 变频器运行中电机反馈转速rpm4.01 变频器运行中电机反馈电流幅值（A）5.17 变频器检测定子电阻值5.24 自整定瞬态电感18．12电梯额定速度按照电机铭牌设（mm/s）18．13电梯额定速度按照电机铭牌设rpm18．29电机额定转速按照电机铭牌设(mm/s)18．30电梯额定速度按照电机铭牌设(mm/s)19. 29 曳引机曳引轮的直径（mm）按照电机铭牌设20.10 钢丝绳绕法按照电机铭牌设五．简易控制外接端子接法：端子编号接线含义22公用端子26快速27正转28反转29慢速30使能六．本公司使用同步曳引机调试步骤：确定并调好编码器型号及控制模式【SerVo(同步)】→0.42→0.44→0.45→0.46→0.47→1.06→18.12→18.13→18.29→18.30→19.29→20.10→0.40改为2→【开启使能+方向键（正转或反转）】→【当0.40变为0时】→关掉【使能+方向键（正转或反转）】→一次开启慢速+方向键（正转或反转）+使能+快速（此时电机已经在正常运行）！→记录下4.01、5.02、5.01、5.03、5.17、5.24、5.24的值。

艾默生EV1000系列变频器常用参数设置

1：2~10V或4~20mA
LED个位：AO2便置选择
0：0~10V或0~20mA
1：2~10V或4~20mA
1
00
○
F730
AO1输出增益
~%
%
%
○
F731
AO2输出增益
~%
%
%
○
FF01
本机地址
0~126 127为广播地址
1
1
×
FH00
电机机数
2~14
2
4
×
FH01
电机额定功率
~
机型确定
×
FH02
FP02
参数初始化
0：无动作
1：清除记录（FL14~FL19）
2：恢复出厂值（FL14前、F008和FH00除外）
1
0
×
6：LED键盘显示单元电位计给定
1
0
○
F101
给定通道增益
~
2
○
F002
运行频率数字给定
下限频率（F013）~上限频率（F012）
50Hz
○
F003
运行命令通道选择
0：LED键盘显示单元运行命令通道
1：端子运行命令通道
2：串行口运行命令通道
1
0
F004
பைடு நூலகம்运转方向设定
0：正转 1：反转
1
0
○
F005
最大输出频率
电机额定电流
~
机型确定
×
FL00
电机过载保护方式选择
0：不动作
1：普通电机（带低速补偿）
2：变频电机（不带低速补偿）
1
1
×
FL01

-艾默生EV1000系列变频器常用参数设置

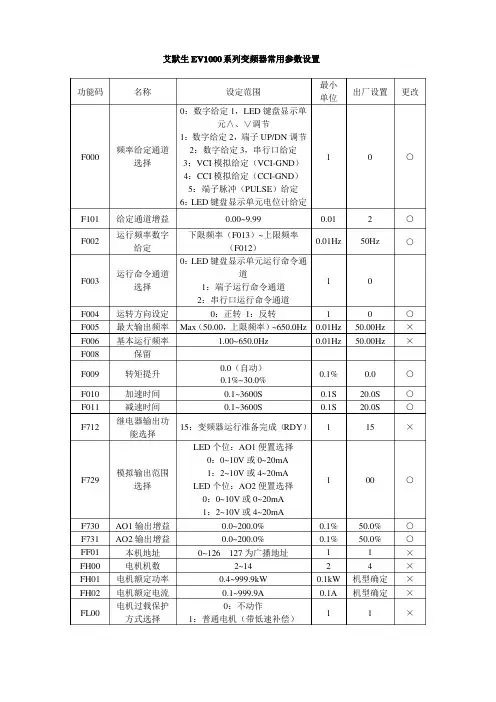

艾默生EV1000系列变频器常用参数设置功能码名称设定范围0：数字给定1，LED键盘显示单元∧、∨调节1：数字给定2，端子UP/DN调节2：数字给定3，串行口给定3：VCI模拟给定（VCI-GND）4：CCI模拟给定（CCI-GND）5：端子脉冲（PULSE）给定6：LED键盘显示单元电位计给定0.00~9.99下限频率（F013）~上限频率（F012）0：LED键盘显示单元运行命令通道1：端子运行命令通道2：串行口运行命令通道0：正转1：反转1.00~650.0Hz0.0（自动）0.1%~30.0%0.1~3600S0.1~3600S15：变频器运行准备完成（RDY）LED个位：AO1便置选择0：0~10V或0~20mA1：2~10V或4~20mALED个位：AO2便置选择0：0~10V或0~20mA1：2~10V或4~20mA0.0~200.0%0.0~200.0%0~126127为广播地址2~140.4~999.9kW0.1~999.9A0：不动作1：普通电机（带低速补偿）最小单位出厂设置更改F000频率给定通道选择10○F101 F002给定通道增益运行频率数字给定运行命令通道选择运转方向设定最大输出频率基本运行频率保留转矩提升加速时间减速时间继电器输出功能选择0.010.01Hz250Hz○○F00310F004 F005 F006 F008F009F010 F011F71210.01Hz0.1%0.1S0.1S150.00Hz50.00Hz0.020.0S20.0S15○××○○○×Max（50.00，上限频率）~650.0Hz0.01HzF729模拟输出范围选择100○F730 F731 FF01 FH00 FH01 FH02FL00AO1输出增益AO2输出增益本机地址电机机数电机额定功率电机额定电流电机过载保护方式选择0.1%0.1%120.1kW0.1A150.0%50.0%14机型确定机型确定1○○×××××2：变频电机（不带低速补偿）FL01电机过载保护系数20.0~110.0%0：全部参数允许被改写1：除设定频率（F002）和本功能码外，其他功能码参数禁止被改写2：除本功能码外，全部禁止改写0：无动作1：清除记录（FL14~FL19）2：恢复出厂值（FL14前、F008和FH00除外）0.1%100%×FP01参数写入保护○FP02参数初始化10×。

艾默生ES2402变频器调试指导书

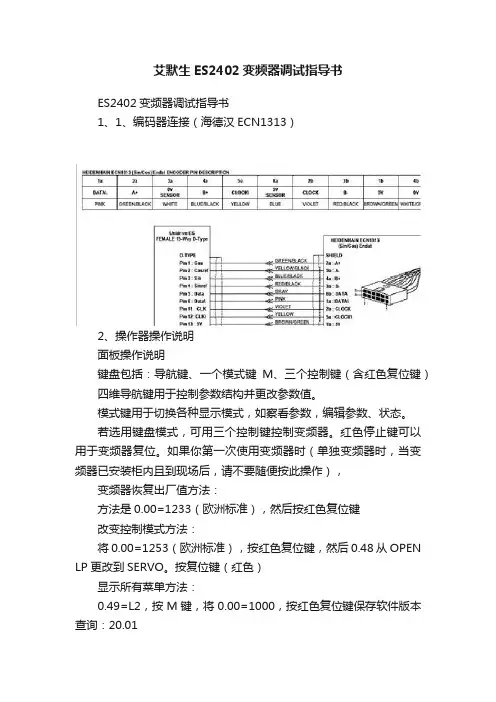

艾默生ES2402变频器调试指导书ES2402变频器调试指导书1、1、编码器连接（海德汉ECN1313）2、操作器操作说明面板操作说明键盘包括：导航键、一个模式键M、三个控制键（含红色复位键）四维导航键用于控制参数结构并更改参数值。

模式键用于切换各种显示模式，如察看参数，编辑参数、状态。

若选用键盘模式，可用三个控制键控制变频器。

红色停止键可以用于变频器复位。

如果你第一次使用变频器时（单独变频器时，当变频器已安装柜内且到现场后，请不要随便按此操作），变频器恢复出厂值方法：方法是0.00=1233（欧洲标准），然后按红色复位键改变控制模式方法：将0.00=1253（欧洲标准），按红色复位键，然后0.48从OPEN LP更改到SERVO。

按复位键（红色）显示所有菜单方法：0.49=L2，按M键，将0.00=1000，按红色复位键保存软件版本查询：20.01改变模式并恢复出厂值（菜单15到20除外）：0.00=1255，按红色复位键3、自学习步骤一、自学习前准备工作：1、使主机脱离负载。

2、通过短接线路的方法，使变频器输出接触器和抱闸打开，同步主机保证封星短接线已经断开，（如3、果满足检修条件，可以不用短接线路，直接按检修上行或下行信号控制器会输出变频器输出接触器，方向及使能信号、抱闸信号）4、设定参数0.48=SERO（闭环伺服）控制模式。

5、确定在变频器的扩展模块槽2上插入编码器分频卡（UniversalEncoder Plus），变频器的扩展模块槽见说明书。

设定参数16.17=06、在连接编码器前最好检查一下参数3.36（变频器提供给编码器的电源电压），出厂缺省值3.36=5V。

预防该参数修改后损坏编码器。

7、连接编码器，把编码器的接口连到变频器的15针编码器的输入口上（而不是PG卡的15针插口），并固定。

8、把参数调到3.02菜单（速度反馈），人为的正、反转动主机同时监控一下菜单界面，是否有正、反速度反馈，若没有的情况下请检修编码器的接线是否正确。

艾默生es2402变频器调试指导书

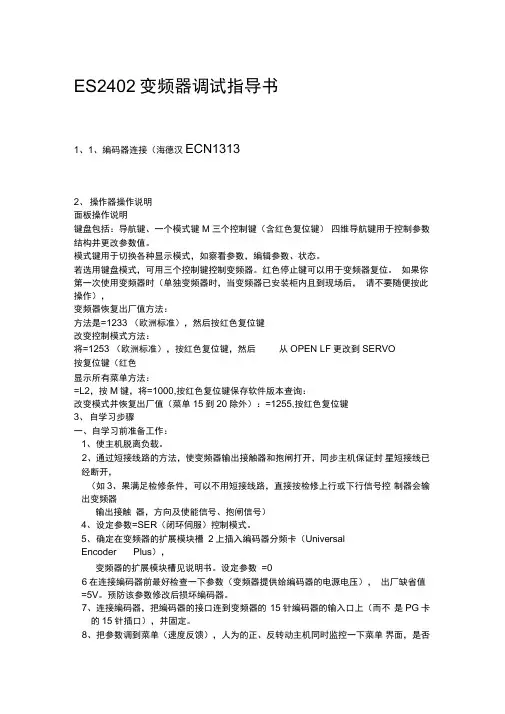

ES2402变频器调试指导书1、1、编码器连接（海德汉ECN13132、操作器操作说明面板操作说明键盘包括：导航键、一个模式键M三个控制键（含红色复位键）四维导航键用于控制参数结构并更改参数值。

模式键用于切换各种显示模式，如察看参数，编辑参数、状态。

若选用键盘模式，可用三个控制键控制变频器。

红色停止键可以用于变频器复位。

如果你第一次使用变频器时（单独变频器时，当变频器已安装柜内且到现场后，请不要随便按此操作），变频器恢复出厂值方法：方法是=1233 （欧洲标准），然后按红色复位键改变控制模式方法：将=1253 （欧洲标准），按红色复位键，然后从OPEN LF更改到SERVO按复位键（红色显示所有菜单方法：=L2，按M键，将=1000,按红色复位键保存软件版本查询：改变模式并恢复出厂值（菜单15到20除外）：=1255,按红色复位键3、自学习步骤一、自学习前准备工作：1、使主机脱离负载。

2、通过短接线路的方法，使变频器输出接触器和抱闸打开，同步主机保证封星短接线已经断开，（如3、果满足检修条件，可以不用短接线路，直接按检修上行或下行信号控制器会输出变频器输出接触器，方向及使能信号、抱闸信号）4、设定参数=SER（闭环伺服）控制模式。

5、确定在变频器的扩展模块槽2上插入编码器分频卡（UniversalEncoder Plus），变频器的扩展模块槽见说明书。

设定参数=06在连接编码器前最好检查一下参数（变频器提供给编码器的电源电压），出厂缺省值=5V。

预防该参数修改后损坏编码器。

7、连接编码器，把编码器的接口连到变频器的15针编码器的输入口上（而不是PG卡的15针插口），并固定。

8、把参数调到菜单（速度反馈），人为的正、反转动主机同时监控一下菜单界面，是否有正、反速度反馈，若没有的情况下请检修编码器的接线是否正确。

9、按下表依次输入参数，当采用ECN131：编码器时菜单19 : 参数定义默认值单位范围建议设定值现使用值备注速度环增益切换时间500ms~32000300~1000450与参数#相配合停车减速率1000mm/s0120可以调整平层精二、开始自学习1、在确认完第一步并没有故障前提下，开始准备进行自学习。

艾默生变频器同步电机调试指导

艾默生变频器同步电机调试指导一、电机自学习：第一步、检查控制柜接线第二步、编码器接线1、按照编码器接口定义（厂家提供）与同步机变频器编码器接口定义接线：同步机变频器编码器接口定义：15针接口正/余弦编码器U/V/W编码器1A+A+2A-A-3B+B+4B-B-5Z+Z+6Z-Z-7C+U+8C-U-9D+V+10D-V-11W+12W-13+5V+5V14GND GND152、确认编码器接线正确第三步、调整以下变频器参数功能码名称设定范围设定参考值备注F0.02操作方式0-50键盘操作F0.05电梯额定速度0.100-4.00m/s 1.00由电梯额定梯速决定F0.06最大输出频率50-400Hz50和电机相同F1.00编码器脉冲数0-99992500由实际编码器决定，不能设为01F1.01电机类型选择0：异步电机1：同步电机2：保留F1.02电机功率0.4-999.9KW11F1.03电机额定电压1~变频器额定电压3802系列：220V4系列：380VF1.04电机额定电流0.1~999.9A23.5F1.05电机额定频率 1.00Hz~400.0Hz50调谐时保持50HZ，调协后改为实际值F1.06电机额定转速1~9999r/min960F1.07曳引机机械参数10.0~600068很重要计算公式如下：F1.07=3.14*D/I*绕绳方式其中：D：曳引轮直径（mm）I：减速比绕绳方式：根据实际电梯配置设定F1.08电机过载保护方式选择0：不动作1：普通电机2：变频电机2F1.10电机自动调谐保护0：禁止功能码F1.11操作1：允许功能码F1.11操作1F1.11电机自动调谐进行0，1，2由0-1时开始调谐，调谐结束时自动变为0由0-2时启用调谐宏操作，调谐结束时自动变为1参照说明书第30页“4.3.6参数调谐”F4.52编码器选择0：ABZ编码器1：UVW编码器2：SIN/COS编码器1注：调谐参数存放在F1.12---F1.17,FA.04---FA.07：SIN/COS编码器信号的幅值和零偏，FA.03：调谐时磁极初始角度。

艾默生EV2000系列变频器常用参数设置

艾默生EV2000系列变频器常用参数设置艾默生EV2000系列变频器是一种先进的电能调节设备，可根据负载需求自动调整电机的运行速度和输出功率。

为了使变频器能够正常工作，需要对其进行一些常用参数的设置。

以下是EV2000系列变频器的常用参数设置方法：1.额定电压和额定频率：首先需要设置变频器的额定电压和额定频率，这些参数通常可以在电机的标牌上找到。

将这些参数设置到变频器中，以确保变频器与电机的额定工作参数相匹配。

2.输出电压和频率：根据应用需求，需要设置变频器的输出电压和频率。

这些参数可以通过变频器的前面板或者调试软件来设置。

通常情况下，输出电压需要根据电机的额定电压来设置，而输出频率需根据需要进行调整。

3.额定电流和过载保护：根据电机的额定电流设置变频器的额定电流。

额定电流设置过低可能导致电机无法正常工作，而设置过高可能会导致电机过载。

另外，还需要设置过载保护参数，以保护电机在过载情况下不会受到损坏。

4.加速和减速时间：设置变频器的加速和减速时间，以控制电机的启停过程。

加速时间用于控制电机从停止状态到达额定转速的时间，而减速时间用于控制电机从工作状态到停止状态的时间。

这些参数的设置通常需要根据具体的应用需求来确定。

5.刹车方式和刹车电阻：如果需要使用刹车功能，需要设置变频器的刹车方式和刹车电阻。

刹车方式通常分为内部刹车和外部刹车两种，内部刹车是通过变频器内部的电路实现的，而外部刹车则是通过外部设备来实现的。

刹车电阻用于吸收电机的余能，以确保电机在刹车过程中不会受到过电压的损害。

6.控制模式和控制信号：设置变频器的控制模式和控制信号，以确保其能够按照预期进行工作。

常见的控制模式有V/F控制和矢量控制，而常用的控制信号有开关量信号和模拟量信号等。

根据具体的应用需求，选择适合的控制模式和控制信号。

7.保护功能和报警设置：根据需要设置变频器的保护功能和报警设置，以确保电机在异常情况下能够及时报警并采取相应的保护措施。

艾默生EV2000变频器主要参数设置

2、接线
必须接的线：a、正反转FWD或REV其中的一根，24V；
b、4-20mA接CCI与GND；
3、参数设置
a、运行方式：闭环运行F5组参数起作用。
b、F5.05 SP值
c、K曲线
F5.08 0
F5.09 20
F5.10 100
F5.11 100
艾默生变频器ev2000艾默生ev2000艾默生变频器富凌变频器参数三菱变频器参数艾默生变频器说明书ev2000西门子变频器参数abb变频器参数设置变频器参数
EV2000变频器主要参数设置
1、操作
a、面板操作
通道切换键切换输入：指示灯灭为4-20mA控制；指示灯亮为面板手动控制。
运行时run指示灯要亮；手动运行要按一下run，用上下键加减频率。
反馈：给定量减反馈量，反馈量越接近给定量输出越小。
d、PID参数
P为F5.12 I为F5.13 D为F5.14

-艾默生EV1000系列变频器常用参数设置

6：LED键盘显示单元电位计给定
1
0
○
F101
给定通道增益
0.00~9.99
0.01
2
○
F002
运行频率数字给定
下限频率（F013）~上限频率（F012）
0.01Hz
50Hz
○
F003
运行命令通道选择
0：LED键盘显示单元运行命令通道
1：端子运行命令通道
2：串行口运行命令通道
1
0
F004
运转方向设定
0.1S
20.0S
○
F011
减速时间
0.1~3600S
0.1S
20.0S
○
F712
继电器输出功能选择
15：变频器运行准备完成（RDY）
1
15
×
F729
模拟输出范围选择
LED个位：AO1便置选择
0：0~10V或0~20mA
1：2~10V或4~20mA
LED个位：AO2便置选择
0：0~10V或0~20mA
0：正转1：反转
1
0
○
F005
最大输出频率
Max（50.00，上限频率）~650.0Hz
0.01Hz
50.00Hz
×
F006
基本运行频率
1.00~650.0Hz
0.01Hz
50.00Hz
×
F008
保留
F009
转矩提升
0.0（自动）
0.1%~30.0%
0.1%
0.0
○
F010
加速时间
0.1~3600S
1：2~10V或4~20mA
1
00
○

艾默生E变频器调试指导书完整版

艾默生E变频器调试指导书HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】E S2402变频器调试指导书1、1、编码器连接（海德汉ECN1313）2、操作器操作说明面板操作说明键盘包括：导航键、一个模式键M、三个控制键（含红色复位键）四维导航键用于控制参数结构并更改参数值。

模式键用于切换各种显示模式，如察看参数，编辑参数、状态。

若选用键盘模式，可用三个控制键控制变频器。

红色停止键可以用于变频器复位。

如果你第一次使用变频器时（单独变频器时，当变频器已安装柜内且到现场后，请不要随便按此操作），变频器恢复出厂值方法：方法是=1233（欧洲标准），然后按红色复位键改变控制模式方法：将=1253（欧洲标准），按红色复位键，然后?从OPEN LP更改到SERVO。

按复位键（红色）显示所有菜单方法：=L2，按M键，将=1000，按红色复位键保存软件版本查询：改变模式并恢复出厂值（菜单15到20除外）：=1255，按红色复位键3、自学习步骤一、自学习前准备工作：1、使主机脱离负载。

2、通过短接线路的方法，使变频器输出接触器和抱闸打开，同步主机保证封星短接线已经断开，（如3、果满足检修条件，可以不用短接线路，直接按检修上行或下行信号控制器会输出变频器输出接触?器，方向及使能信号、抱闸信号）4、设定参数=SERO（闭环伺服）控制模式。

5、确定在变频器的扩展模块槽2上插入编码器分频卡（UniversalEncoder??Plus），变频器的扩展模块槽见说明书。

设定参数=06、在连接编码器前最好检查一下参数（变频器提供给编码器的电源电压），出厂缺省值=5V。

预防该参数修改后损坏编码器。

7、连接编码器，把编码器的接口连到变频器的15针编码器的输入口上（而不是PG卡的15针插口），并固定。

8、把参数调到菜单（速度反馈），人为的正、反转动主机同时监控一下菜单界面，是否有正、反速度反馈，若没有的情况下请检修编码器的接线是否正确。

艾默生变频器参数调试

艾默生变频器参数调试艾默生变频器是一种能够调控电机运行频率和电压的设备，广泛应用于工业控制系统中。

参数调试是使用变频器的重要环节，通过调试参数可以实现对电机的精确控制，提高设备的效率和稳定性。

本文将介绍艾默生变频器参数调试的关键步骤和注意事项。

一、参数调试前的准备工作1.检查变频器和电机的连接，确保电气连接正确无误。

2.查阅变频器的使用说明书，了解变频器的基本参数和功能设置。

二、变频器参数调试的基本步骤1.设置变频器的基本参数：将检查变频器的型号、电源电压、电机功率等基本参数，并根据需求进行设置。

2.调整速度控制参数：在参数设置菜单中，设置速度控制模式，并进行相应的参数调整。

通常有PID参数、速度限制等设置选项，根据实际情况进行调整。

3.调整转矩控制参数：如果需要进行转矩控制，可以根据具体需求进行调整。

转矩控制参数通常包括转矩增益、转矩限制等。

4.调整电机保护参数：为了保护电机和变频器，需要设置相应的保护参数，如过载保护、过温保护等。

根据电机的额定参数和实际工况进行设置。

5.运行测试和优化：完成参数设置后，进行运行测试，观察电机的运行情况和性能表现，并根据观察结果进行参数优化。

三、参数调试的注意事项1.在参数调试过程中，一般建议逐步调整参数，并进行测试验证。

不宜一次性调整所有参数。

2.在参数调试过程中，注意观察电机的运行情况，如振动、噪声等异常现象。

及时排查原因并进行参数调整。

3.根据电机的额定参数和实际工况进行参数设置，避免过载运行和过度检测。

4.注意变频器和电机的温度，确保在正常范围内运行。

过高的温度可能导致设备损坏。

5.参数调试结束后，及时保存参数设置。

在后续运行中，可以根据需要进行微调和修改。

总结：艾默生变频器参数调试是使用变频器的重要环节，通过参数调试可以实现电机的精确控制，并提高设备的效率和稳定性。

参数设置应根据电机的额定参数和实际工况进行调整，并根据观察结果进行优化。

在调试过程中要注意观察电机的运行情况和温度，并及时进行排查和调整。

艾默生EV2000系列变频器的参数设置方法

（1）起动方式参数号F2.00＝2，转速跟踪再起动。

变频器在起动前，通过检测电动机的转速和方向，实施对旋转中电动机的平滑无冲击起动。

此种起动方式特别适合停机状态有正转或反转现象的大惯量负载的瞬时停电再起动。

（2）停机方式参数号F2.08＝0，减速停止。

变频器在接到运行停止命令后，按照减速时间逐渐减小输出频率而最后停机。

这时候的制动，就可以在此过程中自动加人。

（3）能耗制动功能参数号F2.13＝1，已使用能耗制动。

参数号FL.02＝0，过电压失速功能选择禁止。

（4）输人／输出端子功能选择参数号F7.00＝1，XI端子功能为多段频率端子1。

参数号F7.01＝2，X2端子功能为多段频率端子2。

参数号F7.02＝6，X3端子功能为外部故障常开输人。

参数号F7.10＝0，Y1端子功能为变频器运行中信号。

（5）加减速时间参数号F0.10=500，加速时间为500s。

参数号F0.11=550，减速时间为550s。

由于负载惯性的影响，必须将电动机转速的加减速时间设定为合理的数值，如果时间过短，就会出现变频器过电流、过电压等故障；如果时间过长，设备的运行效率就会大大降低。
