长输管线的管道阴极保护检验桩
阴极保护测试桩的分类及功能介绍
河南汇龙合金材料有限公司阴极保护测试桩各种材质和规格详细说明书河南汇龙合金材料有限公司电位测试桩（防水型）外观：阴极保护测试桩说明书：测试桩又称检测桩，管道测试桩，管道公里桩，长输管线测试桩，绝缘接头测试桩，电位测试桩，电流测试桩，碳钢测试桩等等。
按材质可分为钢制测试桩、水泥测试桩、塑钢测试桩、碳钢测试桩。
按使用环境可分为城网测试桩，埋地管道测试桩等。
主要用于阴极保护参数的检测，是管道管理维护中必不可少的装置，按测试功能沿线布设。
测试桩可用于管道电位、电流、绝缘性能的测试，也可用于覆盖层检漏及交直流干扰的测试。
本公司根据客户要求设计出防盗、防爆测试桩和防御多功能测试桩，采用工艺表面喷塑镀锌，有效防止测试桩在使用中本身的腐蚀，本公司的测试桩采用无缝焊接技术，经久耐用，美观大方，是阴极保护参数测试桩理想选择。
钢管测试桩的说明：本公司公司生产的钢管测试桩主要有普通钢管测试桩、防雨型钢管测试桩。
常用尺寸如下：测试桩类型直径长度钢管测试桩Φ108 1.5 米－ 3 米防雨测试桩Φ108 1.5 米－ 3 米测试桩用于阴极保护参数的检测,是管道管理维护中必不可少的装置，用于阴极保护电位、电流、绝缘性能的检测，也可用于覆盖层检漏及交、直流干扰的没试。
测试桩的分类:1、按材质分:钢质测试桩、水泥测试桩、塑料测试桩。
钢质测试桩又分为碳钢测试桩和不锈钢测试桩。
2、按功能分:●电位测试桩:主要用于检测保护电位●牺牲阳极测试桩:用于连接牺牲阳极,测量牺牲阳极的性能参数●电流测试桩:测量管中电流●保护效果测试桩:连接测试片阴极保护水泥测试桩图片：内部接线端子细节图：阴极保护钢制电流电位测试桩（喷塑）图片：钢制电位测试桩内部细节图：城镇天燃气管道测试桩图片：非金属测试桩正面图：阴极保护不锈钢测试桩图片：阴极保护不锈钢测试桩侧面：PVC测试桩公里桩图片：阴极保护交叉天燃气管道测试桩：测试桩的安装：a. 测试桩即检查头装置,是为了解管线阴极保护电位设置通过检查头可测定管道的保护电位等阴极保护参数,进而分析管线阴极保护状况,以便对保护设施进行调整。
长输管道阴极保护技术全解
长输管道阴极保护技术：
主要应用于高电阻率土壤、淡水及空间狭窄局部场合，如套管内
牺牲阳极种类及应用范围： 带状牺牲阳极：：
长输管道阴极保护技术：
３、牺牲阳极种类及应用范围： （２）镁合金牺牲阳极：
镁合金牺牲阳极相对密度小，电极电位很负，极化率低，对铁的驱动电压大。因其具有很负的开路电位等性能，广泛地应用于土壤、海水、海泥及工业水环境中。
长输管道阴极保护技术：
阴极保护的起源
其他科学家的研究工作： 1890年，美国发明家爱迪生试验了外加电流法对船的保护方法，由于没有合适的外加电源和阳极材料而未获成功。1902年科恩采用直流电机首次实现了强制电流阴极保护的实际应用。1906年盖波建立了第一个管道阴极保护系统。用一台容量为10V/12A的直流发电机保护地下300m长的煤气管道。并获得专利。
长输管道阴极保护检测技术：
铜—饱合硫酸铜电极（CSE）制作材料和使用的要求：
铜电极采用紫铜丝或棒（纯度不小于99.7%）
01
硫酸铜为化学纯，用蒸馏水配制饱和硫酸铜溶液
02
五、长输管道阴极保护检测技术：
长输管道阴极保护检测技术：
主要测试仪表和电极的选用： 主要测试仪表和电极 直流电压表 (V) 直流电流表 (A) 接地电阻测量仪（ZC-8） 辅助阳极 牺牲阳极 铜—饱合硫酸铜电极（CSE）
长输管道阴极保护检测技术：
测试仪表的选用： 基本要求是： 满足测试要求的显示速度、准确度 携带方便、耗电小 有较好的环境适应性 一般选用数字式仪表。
适用范围广，尤其是中短距离和复杂的管网 阳极输出电流小，发生阴极剥离的可能性小 随管道安装一起施工时，工程量较小 运行期间，维护工作简单。 阳极输出电流不能调节，可控性较小
长输管道阴极保护及阴极保护站维护基础知识
河南汇龙合金材料有限公司一家合金材料多元化延伸产品深加工、电气技术研发、工程承包为一体的高新企业。
长输管道阴极保护及阴极保护站维护基础知识河南汇龙合金材料有限公司2018年版1.目的：为了使阴极保护站场内维护人员以及现场巡线人员有效地实施阴极保护，做到科学操作、安全维护、确保质量、特编此文，提供对站场内及管线上阴极保护系统正常运行并科学维护指导。
一.防腐蚀的重要意义自然界中，大多数金属是以化合状态存在的。
通过炼制，被赋予能量，才从离子状态转变成原子状态。
然而，回归自然状态是金属固有本性。
我们把金属与周围的电解质发生反应、从原子变成离子的过程称为腐蚀。
金属腐蚀广泛的存在于我们的生活中, 国外统计表明，每年由于腐蚀而报废的金属材料, 约相当于金属产量的20～40％,全世界每年因腐蚀而损耗的金属达1 亿吨以上,金属腐蚀直接和间接地造成巨大的经济损失, 据有关国家统计每年由于腐蚀而造成的经济损失,美国为国民经济总产值的4.2％; 英国为国民经济总产值的3.5％;日本为国民经济总值1.8 ％。
二.防腐蚀工程发展概况六十年代初,我国开始研究阴极保护方法,六十年代末期在船舶,闸门等钢铁构筑物上得到应用。
我国埋地油气管道的阴极保护始于1958 年,六十年代在新疆、大庆、四川等油气管道上推广应用,目前,全国主要油气管道已全部安装了阴极保护系统，收到明显的效果。
2.阴极保护原理2.1 所谓阴极保护是通过降低管道的腐蚀电位而使管道得到保护的电化学保护（其实质：给金属补充大量的电子,使被保护金属整体处于电子过剩的状态,使金属表面各点低于一负电位，使金属原子不容易失去电子而变成离子溶入电解质的过程。
）。
通常施加阴极保护电流有两种方法：强制电流和牺牲阳极保护。
2.2 牺牲阳极阴极保护是将电位更负的金属与被保护金属连接,并处于同一电解质中，通过电解质向被保护体提供一个阴极电流，使被保护体进行阴极极化，从而实现阴极保护。
阴极保护牺牲阳极原理是由托马晓夫三电极原理来解释，内容是：（a）两电极电位不同的两电极；（b）两电极必须在同一电解质溶液里；（c）两电极间必须有导线连接。
长输管线施工控制要点
一、进场二、布管三、组对前准备123451231交桩测量放线地面附着物清点施工作业带清理修筑施工便道堆管场管材拉运、检查验收布管坡口加工参加巡检参加巡检巡检巡检巡检巡检巡检交桩记录应齐全、完整、真实,参加各方签署齐全.测量技术人员应具有相应资格,测量仪器应经法定计量部门检验合格并在有效期内使用，每100 米设置一个百米桩。
地势起伏较大或者转弯点的地方增设加密桩，同时路线中心线应设纵向变坡桩、曲线加密桩、标志桩；及时填写测量记录并各方签署齐全。
记录描述清晰、真实、完整、数量准确.办理好征(占)地手续，注意保护路线控制桩，如有损坏即将补桩恢复。
宽度不应大于6m，大约每2km 设置一个会车处，弯道和会车处路面宽度不大于10m，弯道的转弯半径应大于18m防腐管在堆放场堆放时，直径Φ1016mm 及以上钢管的堆放高度堆放不超过2 层,每垛防腐管堆放数量不宜超过30 根;存放场地保持1%－2％的坡度,并设有排水沟，场内不得有积水、石块等有损防腐层的物体；管垛距端部支承的距离宜为 1.2m~1.8m,管垛宜对承二道,均匀对称地配置；场地内道路应作硬化处理。
管材、管件应具有产品合格证、质量证明文件,防腐管、涂敷管还应包括出厂合格证及质量检验报告、修补及补伤记录检验报告并应齐全且与实物相符，进口材料、管件还应有商检报告。
外观检查无伤痕等明显缺陷，防腐层外观检查完好无损伤。
运管车应有专用支架,支架与管子接触面垫橡胶板,板厚不小于15 mm，宽度不小于100 mm，直径Φ1016mm 及以上钢管的装管不应超过二层，管子伸出车后的长度不宜超过2m。
双联管运输应使用特种挂车，且应经公路主管部门核准.卸管时，不应使用滚、撬、拖拉管子的方法卸管。
首尾相接,错开一个管口，成锯齿形布置，管墩高度0.5m~0 。
7m 。
为了坡口方便，也可双管布置。
所有管端坡口应符合焊接工艺规程的要求. 出厂的管端坡口不符合焊接工艺规程要求时,宜采用机械法(坡口机)对焊接坡口进行加工.四、管口组对234561234567管口清理(25mm 范围内)管端螺旋焊缝或者直缝余高打磨清管地线搭接防腐层保护对口间隙两管口螺旋焊缝或者直缝间距错边量相邻和方向相反的两个弯管中间直管段长度钢管短节长度管子对接焊接作业空间巡检巡检巡检巡检巡检巡检巡检巡检巡检巡检巡检巡检可采用打磨方法去除钢管非防腐层外表面的划痕、刻痕和电弧烧伤等缺欠，打磨深度不应超过管壁标准厚度的5％.不应对钢管体表面的破损进行焊接修补；被焊接表面应均匀、光滑，不应有起鳞、磨损、铁锈、渣垢、油脂、油漆和影响焊接质量的其它有害物质。
长输管道站场区域阴极保护-精选文档
合金。工程实施后，进行电位实测，总结了很多经验。
陕京线也先后在采育、永清、通州等站实施区域阴极 保护；西气东输也陆续在甪直和古浪开展了区域阴保 研究；
边水平浅埋阳极组方式，这两个站的设计和实施由泵
站管理单位完成，由于输油泵站区域较大，地下管网
较多，管道电绝缘几乎没有实施，因此，这两个站的 区域阴保除靠近阳极地床的区域配管外，相当一部分 由于地下管道的相互电屏蔽而没有达到保护电位，普 遍在-0.75-0.8V C.S.E。
进入新世纪初，区域阴极保护进入全面尝试应用
中国石油天然气管道工程有限公司
CHINA PETROLEUM PIPELINE ENGINEERING CORPORATION
多年来站场内部埋地管网的腐蚀破坏事故不 断的发生，如忠—武输气管线站场在扩建开挖 时发现，站内管线防腐层脱落严重，又没有阴 极保护措施，造成了较为严重的腐蚀；07年初 在西气东输轮南首站以及陕京输气管道站内开 挖过程中，也同样发现防腐层破损严重，使管 道遭受了腐蚀；另外，早些年在阿—赛线、濮-临复线
由于站内设备、仪表设施以及人员相对比较 集中，站内腐蚀泄露的危害要比干线严重的多。
中国石油天然气管道工程有限公司
CHINA PETROLEUM PIPELINE ENGINEERING CORPORATION
正因为如此，站内腐蚀在国外油气储运工程中一直
都很重视，美国腐蚀工程师协会NACE要求站内管道 必须采取阴极保护。中石油最近十多年来也陆续在 许多管道工程中,如忠武线、库鄯线、黄岛首站、 太阳升和林源等泵站、鄯乌线，陕京输气管道、以 及广东LNG等诸多工程的工艺站场实施了区域阴极 保护，取得了一定的效果。一些管道项目如西一线、 西部原油成油管道等都正在实施增设区域阴极保护。

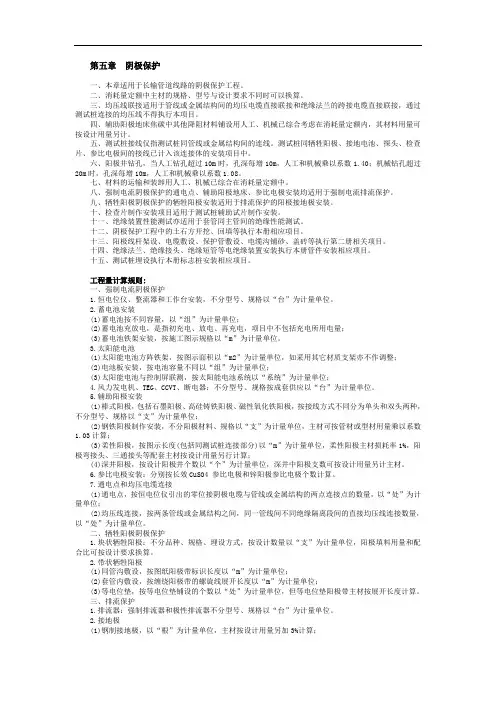

陕西省安装工程消耗量定额长距离输送管道工程第五章 阴极保护
