电子标签芯片及储存知识-最新版本

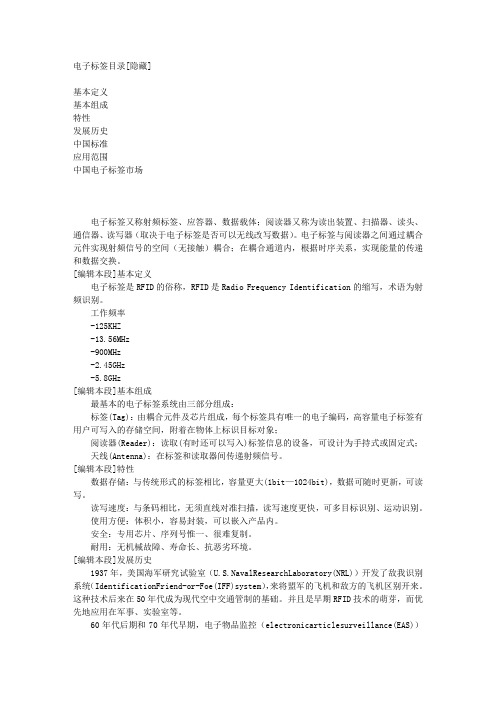

电子标签特性：
• RFID系统至少包含电子标签和阅读器两部分。电子标签是射频 识别系统的数据载体
• 电子标签由标签天线和标签专用芯片组成。有的称射频标签、射 频识别。
• 它是一种非接触式的自动识别技术，通过射频信号识别目标对象 并获取相关数据，识别工作无须人工干预，作为条码的无线版本， RFID电子标签技术具有条形码所不具备的防水、防磁、耐高温、 使用寿命长、读取距离大、标签上数据可以加密、存储数据容量 更大、存储信息更改自如重复使用等优点
• 注意知识点： • 不同国家使用的频段也不尽相同， • 例如：欧洲的超高频是868MHz，美国的超高频915MHz，因此要正确
使用就要先选择合适的频率。并且频率越高，传播距离越远，但是绕 射或穿透能力较弱
典型频段应用场景

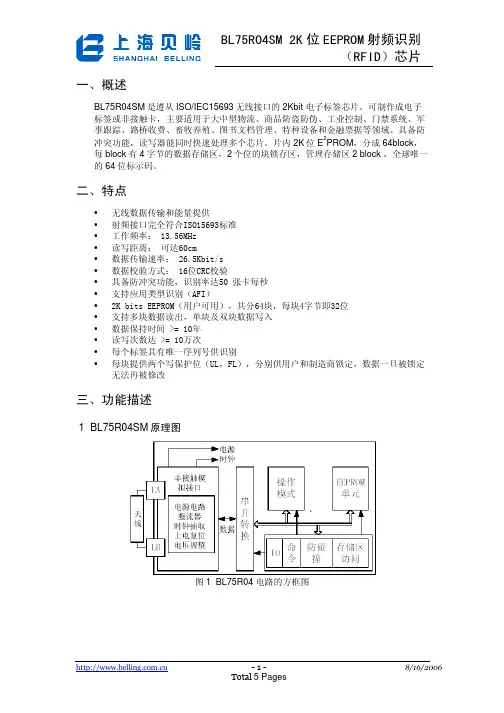

常用芯片参数：更为详细芯片信息见万全智能群资料
工作沟通的办法：
•客户定制类订单所要确认的地方：
RFID无线识别电子标签基础介绍
讲解员-万全李小姐
无线射频识别技术（Radio Frequency IdenficationRFID） 是一种非接触的自动识别技术，其基本原理是利用射频
信号和空间耦合（电感或电磁耦合）或雷达反射的传输特性， 实现对被识别物体的自动识别。
(Ⅰ) 电感耦合。变压器模型，通过空间高频交变磁场实现 耦合，依据的是电磁感应定律（近场作用范围内） (Ⅱ) 电磁反向散射耦合。雷达原理模型，发射出去的电磁 波，碰到目标后反射，同时携带回目标信息，依据的是电 磁波的空间传播规律（近场作用范围内）
口定义了Type A和Type B两部分；支持可读和可写操作 • b) EPCglobal 定义了电子物品编码的结构和甚高频的空气接口以
及通讯的协议。例如：Class0, Class 1, UHFGen2
电子标签依据频率的不同可分为：
• 4）微波电子标签 2.45GHz 私有协议。分只读跟可读可写，两者之间 的协议不兼容。
依据电子标签供电方式的不同，电子标签 可以分为：
• 1）有源电子标签(Active tag)；有源电子标签内装有电池。也叫主动式电子标签：靠内 部电池供电工作的电子标签。
• 例如我司产品：VT-3001A • 2）无源电子标签(Passive tag)无源射频标签没有内装电池内部无电源。也叫被动式电
设备
一般低频的RFID大都采用第一种式，而较高频大多采用第二种方式
电子标签的工作原理:
RFID技术的基本工作原理并不复杂： 标签进入磁场后，接收解读器发出的射频信号，凭借感应电流所获得的能 量发送出存储在芯片中的产品信息（PassiveTag，无源标签或被动标签），或 者主动发送某一频率的信号（ActiveTag，有源标签或主动标签）； 解读器读取信息并解码后，送至中央信息系统进行有关数据处理。
• 1）低频电子标签 125KHz ，LF代表低频射频 • 最大特点：工作频率不受无线电频率管制约束，可以穿透水、有机组
织、木材等 。
• 典型应用有：动物识别、容器识别、工具识别、电子闭锁防盗（带有 内置应答器的汽车钥匙）等。
• 与低频标签相关的国际标准有：ISO11784/11785/ISO142231/ISO14223-2（用于动物识别）ISO18000-2（定义低频的物理层、防 冲撞和通讯协议125-135 kHz）DIN30745主要是欧wenku.baidu.com对垃圾管理应用 定义的标准
•1）如带印刷要求的：
• 请提供设计源文件（PS/CAD/CDR)，注意不要提供PDF/JPG格式图片
•2）如尺寸有要求：
• 首先自己要对我司产品所用的inlay做了解，如LA-97使用的9654inlay→93*19mm，故 如客户定制尺寸，那么LABEL尺寸必须长宽大于inlay 2-5mm，因需要排废面纸（印刷行业 术语为→出血位）。详细资料见附档inlay尺寸大小的相关文件
•b. 使用环境
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！
子标签，靠接收微波能量工作的电子标签
• 例如我司产品LA-系列纸质产品 • 3）半无源电子标签(Semi—passive tag)半无源电子标签(Semi—passive tag)部分依靠
电池工作
• 例如我司产品 VT-3004B
电子标签依据频率的不同可分为：
2.45GHz
低频电子标签 / 高频电子标签/ 超高频电子标签/ 微波电子标签
•3）性能要求：
•a. 这里主要体现为读距，确认了客户的读距要求，也要知道客户使用的相关设备。举例一个 失败的例子，VT-80(6C)我们公司的内部测试条件为：VF-747和VA-912 ，读距为8-10M。 2017-2初业务突然告知后勤部门我司所出货的一批VT-80(6C)读距近（2M），用VM-5F读 取（2DBI）
电子标签依据频率的不同可分为：
• 3）超高频电子标签 850-910MFz，UHF代表高频射频 • 典型应用包括：供应链上的管理和应用、生产线自动化的管理和
应用、航空包裹的管理和应用、集装箱的管理和应用等 • 相关的国际标准有： • a) ISO/IEC 18000-6 定义了甚高频的物理层和通讯协议；空气接
电子标签依据频率的不同可分为：
• 2）高频电子标签 13.54MHz，该频率的波长大概为 22m，HF代表高频射频
• 典型应用包括：电子车票、电子身份证、电子闭锁防 盗（电子遥控门锁控制器）等。
• 相关的国际标准有：ISO14443、ISO15693、 ISO18000-3（系统的物理层，防冲撞算法和通讯协议 13.56MHz）、13.56MHz ISM Band Class 1 定义 13.56MHz符合EPC的接口定义
