发射台音频信号自动切换器
广播发射机自动倒换装置概述
广播发射机自动倒换装置概述1. 引言1.1 广播发射机自动倒换装置概述广播发射机自动倒换装置是一种用于广播发射系统中的重要设备，其作用是在主发射机发生故障或维护时，能够自动将信号切换到备用发射机，保证广播系统的稳定运行。
这种装置采用先进的自动化控制技术，能够快速、准确地实现信号的切换，避免因发射机故障而导致的广播中断。
广播发射机自动倒换装置在广播电台、电视台以及其他广播传输系统中得到广泛应用。
其工作原理是通过监测主发射机的工作状态，一旦发现故障就立即启动备用发射机，并将信号切换到备用通道。
这种自动切换的方式保证了广播信号的连续传输，提高了广播系统的可靠性和稳定性。
功能特点方面，广播发射机自动倒换装置具有响应速度快、操作简便、可靠性高等特点，能够帮助广播系统快速应对各种突发情况，保障广播信号的正常传输。
在应用场景方面，广播发射机自动倒换装置适用于各类广播发射系统，包括AM、FM、数字广播等，广泛应用于广播电台、电视台等各类广播传输系统中。
广播发射机自动倒换装置是广播系统中不可或缺的重要设备，其在保障广播信号传输连续性和稳定性方面发挥着重要作用。
随着技术的不断发展，广播发射机自动倒换装置的性能和功能将会不断提升，为广播行业的发展带来更多便利和保障。
2. 正文2.1 工作原理广播发射机自动倒换装置的工作原理主要是通过监测广播信号的质量和可靠性，确保信号的传输稳定性。
当广播信号出现故障或者信号质量下降时，自动倒换装置能够自动切换到备用信道或备用设备，以保证广播信号的连续性和稳定性。
具体来说，广播发射机自动倒换装置通过内置的监测系统实时监测主信道的信号质量和传输情况。
一旦监测到主信道出现问题，比如信号衰减、频率漂移等，自动倒换装置会立即进行切换，将信号切换到备用信道或备用设备上，以确保广播信号的正常传输。
2.2 功能特点广播发射机自动倒换装置的功能特点包括以下几个方面：1. 自动倒换功能：广播发射机自动倒换装置具有自动监测、切换信号源的能力，一旦发现主要信号源出现故障或异常，装置会自动切换到备用信号源，确保信号的连续性和稳定性。
广播发射机自动倒换装置概述
广播发射机自动倒换装置概述广播发射机是广播电台的重要设备，用于将音频信号转换为电磁波并向空中发送。
而广播发射机自动倒换装置是一种用于保证广播发射的连续性和可靠性的设备。
在广播发射站中，由于设备故障、天气原因或维护等因素，发射机可能会出现故障或停机。
为了避免中断广播服务和保护设备，需要使用自动倒换装置。
广播发射机自动倒换装置的核心功能是监测广播发射机的工作状态，并在发现异常情况时自动切换至备用发射机，以维持正常的广播服务。
当主发射机发生故障时，自动倒换装置会迅速切换至备用发射机，并在发射机修复后将广播信号切换回主发射机。
这种倒换过程通常是无感知的，对广播服务的影响极小。
广播发射机自动倒换装置在设计上非常重要，因为它的性能决定了广播服务的连续性和可靠性。
通常，自动倒换装置需要具备以下特点：1. 快速切换：自动倒换装置需要在发现故障后能够快速地将广播信号切换至备用发射机。
一般来说，切换时间应该在几毫秒之内，以确保广播服务的连续性。
2. 稳定可靠：自动倒换装置需要具备良好的稳定性和可靠性，能够在长时间运行过程中正常工作。
它应该能够正常监测广播发射机的工作状态，并及时发现问题。
3. 扩展性：广播发射站通常需要同时倒换多个发射机，因此自动倒换装置需要具备良好的扩展性，能够同时处理多个发射机的倒换。
4. 监测功能：自动倒换装置还应该具备对广播发射机进行监测的功能，可以实时监测主发射机和备用发射机的工作状态，包括信号强度、频率稳定性等指标。
5. 报警功能：当发射机发生故障时，自动倒换装置应该能够及时报警，以提醒工作人员进行处理。
报警方式可以有声音、灯光、短信等多种方式。
除了以上基本功能外，一些高级的广播发射机自动倒换装置还可以具备远程控制功能，可以通过网络远程监控和控制发射机的倒换，提高工作效率和便利性。
广播发射机自动倒换装置是广播发射站不可或缺的重要设备，它的性能决定了广播服务的连续性和可靠性。
一个好的自动倒换装置应该具备快速切换、稳定可靠、扩展性强、监测功能和报警功能等特点，并可以配备远程控制功能，以满足广播发射站的需求。
中波广播发射机音频切换系统的升级与改造
自动切换设备 的功 能提 出了更 高要求 。本 文就 吉林 ６ １台的音频切换 器谈 了升级 的情况 。 ６
【 关键词 】音频切换 升级 改造 报 警 监测
中波音频 系统是 发射 机系统的重要组 成部 分 ，确
２ 音 频 切 换 系 统 的硬 件 构 成
音频 切 换 系统 由信 号 源切 换 器和 切换 服务 器组 成 ，每 部切 换器可 支持 四路输入 信号源 之 间的切 换 ， 并提 供 两路 同步 音 频输 出 ，同时为 两部 发射 机输 送
图 ２ 通 道 使 能 消 息框
器后用做 值 班监 听 。
可以 屏蔽某 个输 入通 道 ，使之 不可 用 。 通过通 道的选 择 可确定 通道 可用 与否 。 （ ）手 动、 自动模式的切换 。单 击频 率窗 口中的 ４
戴 启春 吉林省 ６ １ 技术副台长 研究员 ６台
李海滨 吉林省 ６ １ ６ 台技 术 部 副主 任 高 级 工 程 师
－
５ － ８
增 刊
中波广 播发射 机音 频 切换 系统 的升级 与改 造
切换 器拥有 自身的 Ｉ Ｐ地址 ，可通过 网线与服 务 器通 信 ，在 服 务 器端可 对 切换 器 的各项 参 数进 行设
音声。
保 音频 信号 的可 靠性 ，实现 音频 信 号的 自动 化和 网
络化 控制 ，是 保证广 播节 目安全 播 出的重要 手段 。
１ 音 频切 换 系统 升 级 的原 因
随着 ６ １ ６ 台中波机房改造工程的进行 ，至 ２ ０ ０ ９年
・
自动 。 自动 按钮按下 时 ，切换器 自动判断选择
置 ，用 户可 依据 自己的喜好 配置服 务器界面 ，极具 个
发射台主备音频自动切换系统的设计
可调整的参考电 通过调整阀 平。 值电 平得
到图３ 的实际工作波形。 在实际工作中， 主 用和备用阀 值电平在Ｏ Ｖ － 左右的差别比 １ 较
合适。
这种设计可以保证在主用信号没有 的时候 ， 会很快切换到备用信号工作 （ 严 格地 说在 备用 节 目 信号 期到来 后毫秒 级， ２ Ａ Ｃ 图 中 ０ 信号的Ｔ时刻， 平下降到 Ｏ 电 参考电平的时间） 当 。 主用信号再次到来
…张学田等． 广播电 视技术手册一第
３结束语
通过上述分析 使我们对短波发射机
六分册 Ｅ 国防工业出版社， ０ ． 京： ２ ０ ０ 【 李孝勖等． ２ 】 广播电视技术手册一第
计算得：
系统的传输效率有一个较全ቤተ መጻሕፍቲ ባይዱ的认识， 有 七分册一 京： Ｅ 国防工业出版社， ９ ． １５ ９ 利于今后在对广播发射设备进行维护过程
一
为实现发射台 机房 “ 无人值班、 对于具有相同主各音频信号源的 有人 广播发射 不断， 时间有长有短， 音乐节目则很长， 语 留 ， 守” 发射机房必须安装主 备音频节目 机房特别实用。 源 自 动切换系统， 确保在主用音频节目 以 信
般不超过２ ｓ ０。
号源故障无信号时， 动投入备用节目 自 源
图 １音频节 目源波形示 意图
（） １ 当主备信号均有， 使用主用信
法。 在实践中， 这些办法实现处理比较复杂 成， 信号通过取样、 节目 整形和比较， 可以 有时稳定性、 可靠性不够， 维护不方便： 有 把它和节目间隙区别开来， 如图１ 所示。 在
的不适合发射台的具体情况。 下面针对我 图１ １ 中， 表示节 目信号期， 表示节目间隙 ２ 台信号源相同 的特点， 绍一种使用ＰＤ 介 Ｌ巧 期。 处理后， 理想波形如图１ 所示的整形后 妙实现发射台 主备音频自 动切换系统的 设 方波波形， 设低电平表示节目信号期， 高
音频主备信号自动切换分配器是电视中心的重要设备-TL54
TL5432C视频音频主备信号自动切换器使用说明使用前，请认真参阅本说明书产品概述；基本功能；技术指标；前面板；后面板；应用范例；使用操作；参数调节概述TL5432C视频、音频主╱备信号自动切换分配器是电视中心的重要设备，它能自动地对视频、音频输入信号进行检测，一但视频主路信号中断，切换器立即输出备路视频、音频信号，保障电视节目连续播放。
当主路信号恢复正常后，切换器立即输出主路视频、音频信号，有效地避免了电视节目突然中断事故，对提高电视播出和传输质量有显著效果。
TL5432C可广泛用于电视台、电视发射台、卫星地面站、电教馆、音象制作中心、闭路电视系统以及医疗、科研和大专院校。
基本功能．视频主、备通道自动切换．音频主、备通道同步切换．视音频主、备通道手动切换．主、备通道远端遥控切换．断电视音频直通输出．视音频多路分配输出技术指标视频输入:主、备２通道（1、4输入端） 1Vpp 75Ω应急视频输入:２通道(2、3输入端）１Vpp 75Ω视频输出（４路）： 1Vpp 75Ω幅频特性： 50Hz--6MHz ±0.5dB亮度非线性失真： 0.5％微分增益失真： 0.5％微分相位失真： 0.5°色亮延时差： 10nS色亮互调： 0.5％２Ｔ脉冲Ｋ系数： 0.5％视频信噪比： 70dB音频输入:主、备２通道（1、4输入端） 0dB 600Ω应急音频输入:２通道(2、3输入端) 0dB 600Ω幅频特性： 20Hz--20KHz ±0.5dB音频输出（４路）： 0dB 600Ω谐波失真：0.5％信噪比： 70dB电源输入： 220V 50Hz／60Hz 20VA机箱： 482×300×44mm·１·操作说明一．TL5432C前面板装有电源开关和信号指示灯，其所在位置如图１所示。
1 2 3 4 5 6图１1--电源开关、指示灯：开关开启，机器通电，绿色指示灯亮，机器正常工作。
广播发射机自动倒换装置概述
广播发射机自动倒换装置概述广播发射机自动倒换装置是一种自动控制装置，用于广播发射机的自动切换和保护。
在广播电台或广播电视台的发射系统中，为了确保信号的连续和稳定，通常会设置备用的发射机。
当主发射机出现故障或需要维护时，自动倒换装置会自动将备用发射机接入系统，以保持信号的不间断传输。
本文将对广播发射机自动倒换装置的工作原理、功能特点和应用场景进行详细介绍。
一、工作原理广播发射机自动倒换装置主要由控制器、切换器、信号检测模块、状态指示模块等组成。
当主发射机正常工作时，控制器会监测主发射机的运行状态，并通过信号检测模块实时检测信号质量。
一旦主发射机出现故障或信号质量下降到一定程度，控制器会发出切换指令。
切换器接收到指令后，会自动切换至备用发射机，保障信号的连续传输。
状态指示模块会显示当前系统的工作状态，方便工程人员进行监控和维护。
二、功能特点1.自动切换保护：广播发射机自动倒换装置能够自动检测主发射机的运行状态和信号质量，一旦发现异常情况，能够迅速进行切换，保障信号的连续传输。
2.瞬时切换时间：广播发射机自动倒换装置通常能够在几毫秒内完成信号的切换，确保切换的瞬间不会影响到听众收听体验。
3.远程监控：广播发射机自动倒换装置通常能够实现远程监控和控制，工程人员可以通过网络远程对系统进行状态监测和控制操作。
4.可靠性高：广播发射机自动倒换装置采用高可靠性的电气部件和自动化控制技术，能够保证设备长时间稳定运行。
5.兼容性强：广播发射机自动倒换装置通常能够兼容不同型号和品牌的发射机，具有较强的通用性和灵活性。
三、应用场景广播发射机自动倒换装置主要用于广播电台、广播电视台等发射系统中，尤其是对于重要的节目直播、紧急警报等场景，自动倒换装置的应用更为重要。
在一些对信号连续性要求较高的环境中，如航天领域、军事通信等，自动倒换装置也被广泛应用。
广播发射机自动倒换装置是广播发射系统中非常重要的一部分，它的应用可以有效保障广播信号的连续传输，提高系统的可靠性和稳定性。
浅谈广播音频切换器的设计
浅谈广播音频切换器的设计音频切换器，顾名思义，是一种用于快速、准确切换音频信号的专业设备，它的用途较广：可用在发射台，对主、备两路信号进行判别切换，一旦发觉主信号中断或电平强度不符合要求当即计数延时，在规定的时刻内切换到备用信号通道，此用途主若是避免信号在送往发射台途中被破坏。
它也可用在直播系统的前端音频链路中作为调音台信号的后备信号，以避免节目主持由于操控失误造成的停播事故，还有它可与音频延时器配套利用，按下音频延时器切换按钮的同时触发音频切换器，快速转到备用信号通道以避免节目主持误操作（调音台推子未拉下）而造成播出事故。
从这些用途上看，它必需具有以下特点：（1）具有较高的检测速度，播出事故的时刻界定以秒来计算，因此检测系统的巡回检测速度十分重要。
（2）具有较高的音频指标，切换器用在音频通道中，直接阻碍播出质量，因此它的各项指标（频响、信噪比、分离度、动态范围……）必需符合专业设备的标准。
（3）具有准确的判定依据，广播音频信号是动态信号，幅度、频率时刻都在转变，因此必需针对这一特点，运用最周密的线路对信号进行精准的搜集。
综上所述，广播音频切换器等于音频分派器和信号检测器的有机结合体，不但要用模拟电路对音频信号进行处置，还要用数字电路对信号进行采样、分析，有一点更要一提，模拟、数字线路的设计都要充分考虑广播的特点，广播用专业设备都工作在比较特殊的环境，要依照具体情形进行针对性的设计。
这次所开发的音频分派器用在发射台，发射机房的干扰源专门多：微波接收机、FM发射机、大功率稳压电源等，其泄漏的干扰波和由此衍生出来的谐波频谱覆盖了工频段至微波段绝大部份区域，且干扰功率较大，因此要求音频切换器的抗干扰指标必需专门高。
以下就说说该产品的设计思路。
音频切换器的设计不但融合了模拟电路、数字电路经典理论的精华，还结合了与硬件线路互补的汇编程序设计，做到“软硬合一”，充分利用了软件和硬件设计的优势，以期望达到极高之稳固性。
实用视音频信号自动切换器
实用视音频信号自动切换器
许国
【期刊名称】《有线电视技术》
【年(卷),期】2003(010)001
【摘要】@@ 有些县、镇有线电视台站在转播电视节目时,个别频道需要分时段转换播出.例如:白天播卫星电视节目,晚上播本地电视节目.这就必须在本地电视节目开始播出时,将信号从卫星电视节目位置转换到本地节目位置.如果用人工完成这一操作,既不方便又容易出错.本文介绍一种视音频信号自动切换器,能实现准确、自动切换电视信号,可实现无人值机.实践证明,该设备切换可靠,效果良好.
【总页数】4页(P80-83)
【作者】许国
【作者单位】广东省汕尾市广播电视发射中心
【正文语种】中文
【中图分类】TN94
【相关文献】
1.功能强大，简单实用——ATENKL1508Ai双滑轨LCDKVM多电脑切换器试用手记 [J], 陈宪海;
2.实用云台双路控制切换器 [J], 王殿脸;李忠善
3.一款实用型有线电视线路供电自动切换器 [J], 秦波;何俊杰
4.贝尔金4／1 USB自动共享切换器和2／1 USB自动共享切换器 [J],
5.多路视音频信号切换器的设计 [J], 沈国伟;韩勇
因版权原因，仅展示原文概要，查看原文内容请购买。
10 kW调频发射机8+1自动切换控制系统设计与实现
Special Technology专题技术DCW1 发射机配置备机要科学合理近年来，我国的调频广播事业得到了飞速的发展，播出的节目也日益增多，发射台承担的发射任务和管理难度日益增加。
为了实现广播节目不停播的目的，大多数发射台站会采用1+1（主机+备机）的工作模式，并且主、备机之间可以进行自动切换，但这样的配置资金投入相对较大。
如何科学合理地为各发射机配置备机，是解决安全播出问题的关键。
宁夏广播电视台传输发射中心发射部作为省级一类发射台站，主要承担着8套广播节目的无线发射任务，但承担8套广播节目无线发射任务的调频发射机均为单机播出，安全播出存在隐患。
若采用1+1（主机+备机）的工作模式，不但增加了发射机的数量，占用了有限的机房空间，同时也增大了投资经费。
考虑到多方面的原因，传输发射中心发射部决定利用现有资源对原单机工作模式进行升级改造。
2014年传输发射中心通过公开招标的方式又购置了1台10 kW宽带调频发射机作为公共备机，将原有的8台10 kW调频发射机与新购置的公共备机，共同组建了10 kW调频发射机8+1自动切换控制系统。
本文就以四川凯腾四方广播电视设备有限公司生产的KFT系列10 kW调频发射机和8+1系统控制器为例，详细阐述10 kW调频发射机8+1自动切换控制系统的构成及各部分主要功能、该系统的技术特点，重点对该系统的核心部分8+1系统控制器进行分析。
2 10kW调频发射机8+1自动切换控制系统2.1 系统设计思路10 kW调频发射机8+1自动切换控制系统的设计方案：用1台宽带调频发射机为8台调频发射机做备份。
当8台发射机中的某1台发射机出现故障时，能及时有效地将此故障发射机所有信息传送到公共备机的8+1系统控10 kW调频发射机8+1自动切换控制系统设计与实现席 霞（宁夏广播电视台，宁夏 银川 750004）摘要：随着广播事业的发展，各地发射台站的广播节目越来越多。
宁夏广播电视台传输发射中心发射部主要承担着八套广播节目的无线发射任务，但8台10 kW调频发射机均为单机播出，这样的工作模式无法确保广播节目的安全播出，存在一定的安全隐患。
广播发射机自动倒换装置概述
广播发射机自动倒换装置概述【摘要】广播发射机自动倒换装置是一种能够在广播发射机出现故障时自动切换到备用系统的装置。
其工作原理主要通过传感器监测发射机状态，一旦发现故障，就会启动自动倒换动作。
这种装置由控制器、切换器、传感器等组成，广泛应用于广播电台、电视台等各种广播系统中。
其优点包括提高了系统的稳定性和可靠性，减少了故障对正常广播造成的影响。
未来发展趋势可能包括更智能化的控制系统、更高效率的自动切换机制等。
广播发射机自动倒换装置在现代广播系统中扮演着重要的角色，为广播的稳定运行提供了保障。
展望未来，随着技术的不断发展，这种装置将会更加智能化、高效化，为广播行业带来更多便利。
【关键词】广播发射机、自动倒换装置、工作原理、组成部分、应用范围、优点、发展趋势、总结、展望未来1. 引言1.1 概述广播发射机自动倒换装置是一种用于保证广播信号连续传输的重要设备。
随着广播行业的发展和需求的提高，广播发射机自动倒换装置逐渐成为广播领域的热门设备之一。
其主要功能是在广播传输中出现故障时，自动将信号切换到备用发射机，以确保广播信号的顺畅传输。
通过自动倒换装置的使用，可以提高广播信号的稳定性和可靠性，减少故障发生时广播中断的情况，提升广播服务的质量和可靠性。
在实际应用中，广播发射机自动倒换装置已经被广泛应用于各种广播传输系统中，包括AM、FM、数字广播等不同类型的广播系统。
其优点包括自动化运行、快速倒换速度、可靠性高等特点，受到广播行业的一致好评。
本文将介绍广播发射机自动倒换装置的工作原理、组成部分、应用范围、优点和发展趋势，旨在帮助读者更全面地了解这一重要设备的特点和作用。
通过深入了解广播发射机自动倒换装置，可以更好地把握广播技术的发展方向，提高广播服务的质量和稳定性。
2. 正文2.1 广播发射机自动倒换装置的工作原理广播发射机自动倒换装置的工作原理主要是通过检测广播信号发射机的状态和信号质量，当发射机出现故障或信号质量下降时，自动倒换装置会立即将信号切换到备用发射机上，确保广播信号的持续稳定输出。
广播发射机自动倒换装置概述
广播发射机自动倒换装置概述广播发射机自动倒换装置是指在广播发射系统中，用来保证发射机工作时的稳定性和可靠性的关键设备。
其主要作用是在发射机出现故障或者需要维护时，能够自动将备用发射机切换到工作状态，以保证信号的持续发射。
本文将对广播发射机自动倒换装置进行详细的概述。
二、发射机自动倒换装置的原理发射机自动倒换装置的原理主要包括状态监测、信号切换和切换控制。
首先是状态监测，通过对主发射机的运行状态进行监测，包括功率输出、电流电压、温度等参数的监测，一旦监测到异常情况，比如功率下降、温度过高等，就会触发自动切换的程序。
其次是信号切换，一旦触发了自动切换程序，就会将信号从主发射机切换到备用发射机，确保信号的持续发射。
这一过程需要在非常短的时间内完成，以确保广播信号的连续性和稳定性。
最后是切换控制，通过控制器对切换过程进行控制和监督，确保信号切换的顺利进行。
还需要考虑到主发射机恢复正常工作后的自动切换回路程，以确保系统的完整性和连续性。
发射机自动倒换装置具有以下特点：1. 高可靠性：发射机自动倒换装置采用了先进的监测技术和控制技术，能够在主发射机出现故障时迅速切换到备用发射机，大大提高了系统的可靠性。
2. 快速切换：发射机自动倒换装置对信号切换的速度要求非常高，需要在毫秒级的时间内完成切换，以确保广播信号的连续性。
3. 灵活性强：发射机自动倒换装置能够根据不同的广播系统和要求，灵活调整切换参数和控制策略，以适应不同的工作环境。
4. 易于维护：发射机自动倒换装置采用模块化设计，易于维护和更换，大大降低了系统的维护成本。
发射机自动倒换装置被广泛应用于广播系统、电视传输系统、无线通信系统等领域，以确保信号的持续发射和传输。
在广播系统中，发射机自动倒换装置通常与调频广播发射机、调幅广播发射机等设备配合使用，起到关键的保障作用。
发射机自动倒换装置作为广播系统中的关键设备，对于保障信号的持续发射和传输具有重要意义。
通过不断改进和创新，发射机自动倒换装置已经成为现代广播技术中不可或缺的一部分，为广播系统的稳定运行和持续发展做出了重要贡献。
广播发射机自动倒换装置概述
广播发射机自动倒换装置概述广播发射机自动倒换装置是一种用于无线通信系统中的重要设备，在传统的广播发射系统中，为了保障信号传输的可靠性和稳定性，通常需要设计备用发射机，一旦主发射机发生故障，备用发射机可以自动切换并接替主机的工作。
而广播发射机自动倒换装置则是用于实现主备发射机之间的自动倒换和切换的设备。
它可以实现在主发射机故障或维护时无人值守地自动切换备用发射机，保证信号的稳定传输，降低系统的故障率，提高通信系统的可靠性。
广播发射机自动倒换装置的核心功能是实现信号的自动切换和倒换，主要包括以下几个方面的工作：1. 检测主发射机状态：自动倒换装置需要通过各种传感器或检测器实时监测主发射机的状态，包括发射功率、温度、工作状态等，以便及时发现主发射机的故障和异常情况。
2. 判断主发射机故障：当自动倒换装置监测到主发射机发生故障或异常时，需要能够自动判断故障的具体类型和程度，为后续的切换和倒换提供依据。
3. 控制备用发射机切换：一旦判断主发射机存在故障，自动倒换装置需要能够自动控制备用发射机的启动和接管工作，实现主备发射机之间的切换和倒换。
4. 执行切换逻辑：自动倒换装置需要根据实际情况执行相应的切换逻辑，包括断开主发射机的供电和信号输入，启动备用发射机的供电和信号接入，同时保证切换过程的平稳和无缝。
广播发射机自动倒换装置的设计和应用能够极大地提高通信系统的可靠性和稳定性，有效减少因发射机故障而导致的信号中断和通信故障，同时也为系统运维和维护提供了便利。
它在广播电视、无线通信、应急通信等领域都有着广泛的应用，是一种非常重要的通信设备。
广播发射机自动倒换装置的发展趋势将主要体现在以下几个方面：1. 智能化：随着人工智能和自动控制技术的不断发展，未来的广播发射机自动倒换装置将会更加智能化，能够通过学习和优化算法来实现更加精准和稳定的切换逻辑，提高系统的自适应性和可靠性。
2. 集成化：未来的自动倒换装置将会趋向于集成化和模块化，通过数字化技术和先进的集成电路，实现更加紧凑和高效的设计，减小设备体积并提高系统性能。
中波发射台技术设备系统组成架构与维护
中波发射台技术设备系统组成架构与维护摘要：中波发射台是由基础设施、发射系统和管理系统组成。
发射系统是由技术设备组成，技术设备的使用与管理是中波发射台核心工作。
性能稳定的技术设备和良好的维护是做好发射工作的基本要求。
本文对中波发射台技术设备系统的组成架构，工作原理和维护策略进行详细的论述。
关键词：中波发射台；技术设备系统；组成架构；维护引言中波广播发展的历史也是技术设备更新迭代的历史。
从最早的电子管发射机到晶体管发射机，再到现在的全固态数字发射机，发射机的工作效率、电声指标、保护功能都有很大的进步。
另外，与之配套的信号源设备、天馈线设备、供配电设备和监测监控设备的性能也都有很大的提高。
中波发射台技术设备系统包括发射机、信号源系统、天馈线系统、供配电系统和监控系统。
1 系统组成与工作原理1.1 发射机发射机是中波发射系统核心设备，中波发射机采用调幅方式，将音频信号转换成随音频变化而变化的调制包络信号，调制信号经传输馈线和调配网络后送往发射天线。
目前，广泛使用的发射机为数字调制（DAM 10kW～200kW）发射机和脉宽调制（PDM 1kW～10kW）发射机两种类型。
发射机音频部分的的作用是将音频信号转变成随音频变化而变化的脉宽调制信号或数字开关信号；射频部分的作用是将射频激励信号放大到一定的幅度，在射频功放中完成调制，输出含有音频信号的射频包络信号；控制显示部分的作用是操作控制发射机的开关机、升降功率操作以及发射机出现异态时自动采取相应的保护操作。
电源部分为整机提供高、低压电源。
新型的全固态DAM中波发射机和PDM发射机都具有完善的保护功能，当发射机出现故障时，发射机自动采取保护措施，避免更大的故障出现。
[1]1.2 信号源系信号源系统的作用是接收和处理广播节目信号和同步广播激励信号。
1.2.1卫星信号同步卫星转发器向覆盖范围内发送C频段或KU频段的高频信号，地面卫星接收设备接收卫星高频信号并进行变频、放大、解调处理，最后得到广播节目信号。
广播发射机自动倒换装置概述
广播发射机自动倒换装置概述
一、前言
随着广播电台的发展，广播发射机已经成为广播电台中最重要的设备之一。
广播发射
机负责将广播信号转换成电磁波并向周围发出，以满足广播电台向广大听众传递信息的需求。
然而，由于发射机设备容易出现故障，因此广播发射机自动倒换装置成为了广播发射
系统中的重要组成部分。
广播发射机自动倒换装置用于在广播发射机发生故障或者因其他原因无法正常工作时，自动实现备机的接管和恢复机组工作，并保证广播信号的连续性和稳定性。
(1)主机和备机切换控制器：控制主机和备机之间的自动倒换，当主机出现故障时，
备机将自动接管并维持系统的正常运行。
(2)主机和备机之间的同步控制器：实现主机和备机之间频率的同步，确保切换时不
会产生干扰。
(3)电源切换控制器：当主机出现故障时，备机将自动切换为主输出电源。
(4)3dB 混频器：实现主机和备机之间的同频运行，以避免切换时频率的差异。
(5)一组射频开关：用于选择主机和备机之间的天线。
广播发射机自动倒换装置可以在广播电台发射机故障时自动实现备机的接管和工作，
保证了广播信号的连续性和稳定性，极大地提升了广播电台的可靠性，并且大大降低了广
播电台停机的时间，进而为广播电台的运行管理提供了支持。
四、总结。
广播发射机自动倒换装置概述
广播发射机自动倒换装置概述广播发射机自动倒换装置是一种用于广播发射机系统的设备，它可以自动实现两台发射机之间的倒换。
在广播发射机系统中，发射机的正常运行对广播的连续播出至关重要，一旦发射机故障或需要维护，就需要及时进行倒换，以保证广播信号的持续传输。
广播发射机自动倒换装置通常由以下几个部分组成：主控制器、备用发射机、切换单元、监测单元和连接线路。
主控制器是整个系统的核心，它负责监测主发射机的状态，并在检测到主发射机故障时，自动触发倒换操作。
主控制器还可以实现多种倒换模式的选择，如自动倒换、远程倒换和手动倒换等，以满足不同场景下的需求。
备用发射机是系统中的备用设备，当主发射机出现故障时，备用发射机会自动接替主发射机的工作，保证广播信号的正常传输。
备用发射机通常与主发射机具有相同的功能和性能，以确保倒换过程对广播质量的影响尽量减小。
切换单元起到连接主发射机和备用发射机的作用，当主控制器触发倒换操作时，切换单元会切换信号路径，将主发射机与备用发射机连接，实现发射信号的无缝切换。
切换单元通常具有快速响应的特点，以保证倒换的速度和准确性。
监测单元负责对主发射机的各项参数进行实时监测，包括发射功率、工作温度、电源电压等。
当监测单元检测到主发射机的参数异常时，会向主控制器发送信号，触发倒换操作。
监测单元还可以实时显示主发射机的工作状态，便于操作人员进行监控和维护。
连接线路是将各个部分连接起来的通信线路，包括主控制器与监测单元之间的通信线路、切换单元与主发射机、备用发射机之间的信号线路等。
连接线路的可靠性和稳定性对整个系统的正常运行至关重要。
广播发射机自动倒换装置的工作原理是在主发射机和备用发射机之间建立一个备份系统，通过监测主发射机的状态和参数，及时切换到备用发射机，保证广播信号的连续播出。
正常情况下，主发射机处于工作状态，备用发射机处于待机状态。
当主发射机出现故障或需要维护时，主控制器会检测到信号异常，并触发倒换操作，切换到备用发射机。
广播发射机自动倒换装置概述
广播发射机自动倒换装置概述广播发射机是广播电台的核心设备之一，它负责将音频信号转换成电磁波并通过天线发送出去，实现广播信号的传输。
在广播发射机的运行过程中，如果出现故障或者需要进行维护保养，可能会导致广播信号中断，严重影响广播节目的正常播出。
为了避免这种情况发生，广播发射机自动倒换装置应运而生。
广播发射机自动倒换装置是一种用于保证广播发射机连续运行的设备，它可以在广播发射机出现故障时，自动将备用发射机接替主发射机的功能，保证广播信号的稳定传输，确保广播节目不中断。
本文将从广播发射机自动倒换装置的工作原理、结构组成、应用场景等方面进行详细介绍，以便读者对广播发射机自动倒换装置有更深入的了解。
一、工作原理广播发射机自动倒换装置是通过监测主发射机的工作状态，一旦发现主发射机出现故障或者需要维护保养，立即自动将备用发射机接入天线，并调整天线匹配网络，使得备用发射机顺利接替主发射机的功能。
在这个过程中，广播信号的传输不会中断，保证广播节目的连续播出。
广播发射机自动倒换装置通过多种监测手段来实现对主发射机状态的实时监测，包括功率监测、温度监测、电压监测等。
一旦监测到主发射机出现故障或者异常，自动倒换装置会立即做出反应，将备用发射机接入天线，确保广播信号的持续传输。
二、结构组成广播发射机自动倒换装置通常由控制器、备用发射机、天线开关、天线匹配网络等组成。
控制器是广播发射机自动倒换装置的核心部件，它通过与主发射机连接的各种传感器获取主发射机的工作状态信息，并根据这些信息来控制备用发射机、天线开关、天线匹配网络的工作状态。
控制器通常采用微处理器作为核心，具有高可靠性和灵活的控制能力。
天线开关用于切换主发射机和备用发射机的接入天线。
当主发射机正常工作时，天线开关将主发射机接入天线；一旦主发射机出现故障，天线开关会自动切换至备用发射机，保证广播信号的连续传输。
天线匹配网络用于调整天线和发射机之间的匹配关系，保证信号能够被高效地辐射出去。

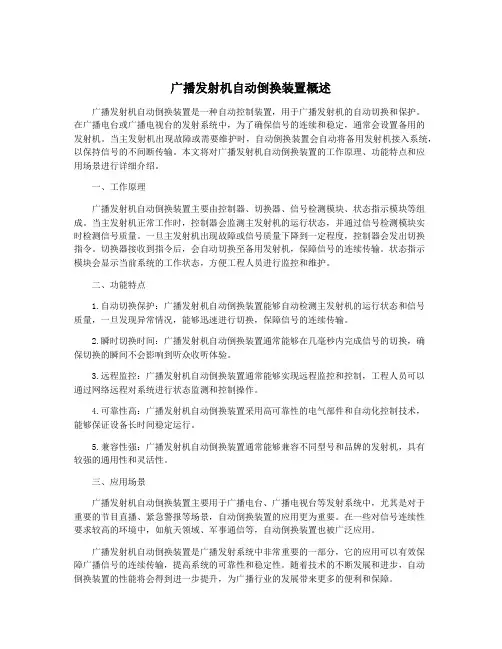

广播发射机自动倒换装置概述
广播发射机自动倒换装置概述广播发射机自动倒换装置（简称自动倒换装置）是广播电台的重要配套设备，它具有自动切换和保障广播信号质量的功能。
广播电台通常会配备多个发射机，用于覆盖不同地域的广播信号传输。
自动倒换装置的作用是在发射机出现故障或需要维护时，自动切换到备用发射机，确保广播信号的持续传输，保障广播节目的正常播出。
本文将就广播发射机自动倒换装置的概述进行详细介绍。
一、自动倒换装置的工作原理广播发射机自动倒换装置是基于现代电子技术的自动控制系统。
它基于广播电台的运行状态和广播信号的传输质量，通过实时监测发射机的工作情况，做出自动切换的决策。
具体的工作原理如下：1. 实时监测：自动倒换装置会实时监测主发射机的工作状态，包括功率输出、发射信号的频率、调幅度和调相度等参数。
这些参数都是保障广播信号质量的重要因素。
2. 故障判断：一旦监测到主发射机出现故障或参数异常，自动倒换装置会立即做出判断，并作出相应的处理。
如果主发射机的功率输出明显下降或频率偏离了正常范围，自动倒换装置将判断主发射机存在故障，并启动切换流程。
3. 切换动作：自动倒换装置会在判断主发射机存在故障后，自动切换到备用发射机，确保广播信号的持续传输。
切换动作通常是在几毫秒内完成的，无需人工干预。
自动倒换装置作为广播电台的重要配套设备，具有以下主要特点：1. 快速切换：自动倒换装置能够在毫秒级别完成对发射机的切换动作，确保广播信号的连续传输。
这对于保障节目的顺利播出非常重要。
2. 高可靠性：自动倒换装置采用先进的电子技术和可靠性很高的元器件，具有很强的抗干扰能力和系统稳定性。
3. 灵活性：自动倒换装置可以根据广播电台的实际情况进行定制设计，满足不同功率和频率的发射机的切换需求。
4. 安全保障：自动倒换装置能够确保广播信号的持续传输，不仅保障了广播节目的正常播出，也保障了公共信息的传递。
5. 智能化：随着信息技术的发展，自动倒换装置还可以实现远程监控和远程控制，让广播电台的运行更加智能化和便捷化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发射台音频信号自动切换器
王庆华
实现广播节目信号源顺利切换的设备比较多，有的既可切换，又可监听，甚至可以监视。
在作实践中，发现一些切换设备过于复杂，稳定性、可靠性不够，维护不便；有的不适应发射台的具体情况因此不太实用。
经过反复试验，设计了一种既稳定可靠，又简易、维护方便的音信号自动切换器，使用效果较好。
一、切换器的工作原理
1.音频信号的检侧电路
图1为切换器音频信号的检测电路。
由于广播发射机的音频信号一般采用平衡输入方式，而检测电
路中集成电路LM567为非平衡输人方式，对此我们采用单集成运放IN-Al 17P对音频信号进行处理，实现由平衡至非平衡的转换。
此集成电路②、③脚为输人端，输人高阻抗⑥脚输出到音调解码器集成电路LM567的输人端。
1 / 7
LM567是高稳定度的锁相环集成电路，基本功能之一是用以识别某一定频率的信号。
在门限电压（典型值为20mV有效值）以上的输人信号落在其识别带宽以内时，输出端就为低电平，否则输出端为高电平。
LM567的中心频率和带宽由外接元件R3、C8、C9、C10来确定。
其主要特点是：中心频率稳定度高，频率范围宽(0.1 Hz-500KHZ)，带宽可独立控制（最大带宽约为中心频率的14%），带外信号和噪声衰减率高，具有100mA的电流吸人能力.
中心频率和带宽的计算如下：
2 / 7
(1)由中心频率f.=l.l(R3xC8),推导C8=1.1/(R3Xf.),其中电阻的单位为KΩ，电容的单位为μF,fo的单位为kHZ。
按常规广播音频信号主要的频谱分量在1kHz左右，所以选取1kHz作为取样信号的中心频率fo S考虑到温度稳定性，R3取2kΩ--20kΩ比较合，这里取9.1kΩ,C8选用温温度稳定性好的电容器，其值为0.1μF。
(2）当LM567被用作音调开关时，其带宽BW（中心频率的百分数）的最大值约为14%，此值与25mV250mV 均方根值的带内信号电压成正比，与中心频率f.和电容C10的乘积成反比。
在Ui≤ 2mV时，实际带宽为：BW二1070为输人电压有效值mV），C10为低通滤波电容（μF)。
实际应用时选取C10为0.01μF。
C9用于衰减检测频带以外的寄生成分，其典型值取为C10容量的两倍.
2.自动切换和告警电路
NE555时基电路作为迟滞比较器，其外围电路R5,C11、D3组成延时电路。
当LM567的⑧脚输出高电平时，12V 电源通过R5对Cll进行充电，充电时间可以通过R5来调整；当⑧脚输出低电平时，电容C11通过D3放电。
在使用时，我们把NE555的高触发端⑥脚和低触发端②脚连接起来，其电压由C11的电位确定。
当主用信号正常时，LM567输出低电平，电容Cil的电位为OV，NE555输出端③脚为高电平，继电器J不动作，主用信号正常工作，指示灯LED2亮。
3 / 7
当主用信号中断时，LM567输出高电平，电容C11开始充电，直到C11充电到8V时，NE555③脚为低电平，继电器J接点吸合，备用信号自动投人工作，同时⑦脚也为低电平，警铃UI告警，指示灯LED1亮，提醒值班人员信号进行了切换。
图中的控制警铃的开关Kl、K2为一个单刀双掷开关，同一时间Kl、K2只能合一个。
这里延时时间t=1.1 R5C11，由于广播节目间隙时间最大允许为30秒，所以R5值约为270kΩ。
当主用信号恢复时，LM567输出低电平，电容C11通过D3放电，电位变为0, NE555③脚变为高电平，继电器J接点断开，主用信号又自动投人工作，警铃U2告警，指示灯LED2亮，再次提醒值班人员信号进行了恢复切换。
3.电源电路
电源电路如图2所示。
两个二极管是为了保护稳压块。
二、切换器的性能特点
该切换装置工作比较稳定，且具有旁路功能。
即使装置出现故障时，值班员可以切断装置电源，使继电器J不动作，主用信号通过继电器的常闭接点投人工作。
在信号取样中，INA 117输人高阻抗，不会影响发射机的正常播出信号；同时由于LM567设置的中心频率低，带宽窄，有效避免了高频干扰，防止误动作。
线路正确安装后，不需要作太多的调整，根据需要只要适当地调整电位器R5，选择好延时时间即可。
4 / 7
LM567管脚,参数,工作原理及典型应用电路介绍
LM567 为通用锁相环电路音调译码器，LM567的内部电路及详细工作过程非常复杂(具体的可参考:音频*567
芯片详解)，这里仅将其基本功能概述如下：当LM567的③脚输入幅度≥25mV、频率在其带宽内的信号时，⑧脚由高电平变成低电平，②脚输出经频率/电压变换的调制信号；如果在器件的②脚输入音频信号，则在⑤脚输出受②脚输入调制信号调制的调频方波信号。
用外接元件独立设定中心频率带宽和输出延迟。
主要用于振荡、调制、解调、和遥控编、译码电路。
如电力线载波通信，对讲机亚音频译码，遥控等。
5 / 7
LM567管脚图及内部框图
6 / 7
内部框图Array管脚功能描述:
①、②脚通常分别通过一电容器接地，形成输出
滤波网络和环路单级低通滤波网络。
②脚所接电容决
定锁相环路的捕捉带宽：电容值越大，环路带宽越窄。
①脚所接电容的容量应至少是②脚电容的2倍。
③脚是输入端，要求输入信号≥25mV。
⑤、⑥脚外接的电阻和电容决定了内部压控振荡
器的中心频率f2，f2≈1/1.1RC。
⑧脚是逻辑输出端，其内部是一个集电极开路的三极管，允许最大灌电流为100mA。
7 / 7。
