电路图的识读

如何看懂电路图(完整版)

怎样看懂电路图（完整版）如何看懂电路图1——模数电基础知识如何看懂电路图2－－电源电路单元如何看懂电路图3－－放大电路如何看懂电路图4－－振荡和调制电路如何看懂电路图5－－脉冲电路如何看懂电路图6－－数字逻辑电路如何看懂电路图7－－电路中的555电路如何看懂电路图1－－学电子跟我来电子设备中有各种各样的图。

能够说明它们工作原理的是电原理图，简称电路图。

电路图有两种，一种是说明模拟电子电路工作原理的。

它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。

这种图长期以来就一直被叫做电路图。

另一种是说明数字电子电路工作原理的。

它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。

为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。

除了这两种图外，常用的还有方框图。

它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。

一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。

所以要想看懂电路图，还得从认识单词——元器件开始。

有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。

电阻器与电位器符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。

电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。

在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（ e ）、（ f ）、（ g ）、（ h ）所示符号来表示。

几种特殊电阻器的符号第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。

电路图的绘制、识读

图幅的分区
图2.2 图幅分区示例
电气原理图一般按电源电路，主电路和辅助电路三部分绘制。
绘制时应遵循以下原则。
（1）电源电路一般画成水平线，如图一所示。对三相交流电源来说，按相序L1、L2、L3自上而下依次画出，中线N和保护地线 PE依次画在相线之下（需要时画出）；对直流电源来说，其“+” 端画在上边，“-”端画在下边；电源开关水平画出。
上边电源线之间。为读图方便，一般应按照从左至右、自上
而下的排列来表示操作顺序。
对接触器，附图中各栏的含义如下：
左栏主触点所在图区号 KM 中栏辅助动合触点所在图区号右栏辅助动断触点所在图区号
对继电器，附图中各栏的含义如下：
KA、KT 左栏动合触点所在图区号右栏动断触点所在图区号
图2.1 CW6132型车床电气原理图
图三辅助电路
（4）电气原理图中，各电器触头位置都按电路未通电或电器未受外
力作用时的常态位置画出。
（5）电气原理图中，不画各电器元件实际的外形图，而采用国家统一规定的电气图形符号画出。（6）电气原理图中，同一电器的各元件不按他们的实际位置画在一起，而是按其在电路中所起的作用分画在不同的电路中，但它们的动作却是相互关联的，因此，必须标注相同的文字符号。若图中相同的电器较多时，需要在电器文字符号后面加注不同的数字，
以示区别，如SB1、SB2或KM1、KM2等。
（7）画电气原理图时，应尽可能减少线条和避免线条交叉。对有直接电联系的交叉导线连接点，要用小黑圆点表示；无直接电联系的交叉导线，则不画小黑圆点。（8）电气原理图采用编号法，即对电路中的各个接点用字母或数字编号。
线路采用字母、数字、符号及其组合标记。（1）三相交流电源和中性线采用L1、L2、L3、N标记。直流系统的电源正、负、中间线分别用L+、L-、M标记。保护接地线用PE标记，接地线用E标记。（2）连接在电源开关后的三相交流电源主电路分别按U、V、W顺序标记。分级三相交流电源主电路采用三相文字代号U、V、W前加阿拉伯数字1、2、3等来标记，如1U、1V、1W及2U、2V、2W等。（3）各电动机分支电路的各接点标记，采用三相文字代号后面加数字下角来表示，数字中的个位数表示电动机的代号，十位数表示该支路各接点的代号，从上到下按数字大小顺序标记。如U11表示电动机M1第一相的第一个接点代号，U21为第一相第二个接点代号，依次类推。电动机绕组首端分别用U、V、W标记，尾端分别为U′、 V′、W′标记，双绕组的中点用U〞、V〞、W〞标记。（4）控制电路采用阿拉伯数字编号，一般由三位或三位以上的数字组成。标记方法按“等电位”原则进行。在垂直绘制的电路中，标号顺序一般由上而下编号，凡是被线圈、绕组、触点或电阻、电容元件所隔断的线段，都应标以不同的线路标记。

绘制、识读电气电路图时应遵循的基本原则

绘制、识读电气电路图时应遵循的基本原则(1)电路图一般分电源电路、主电路和帮助电路三部分绘制。

1)电源电路画成水平线，三相沟通电源相序L1、L2、L3自上而下依次画出，中性线N和爱护地线PE依次画在相线之下。

直流电源的“+”端画在上方，“-”端在下方画出。

电源开关要水平画出。

2)主电路是指受电的动力装置及掌握、爱护电器的支路等，它由主熔断器、接触器的主触头、热继电器的热元件以及电动机等组成。

主电路通过的电流是电动机的工作电流，电流较大。

主电路图要画在电路图的左侧并垂直电源电路。

3)帮助电路一般包括掌握主电路工作状态的掌握电路，显示主电路工作状态的指示电路，供应机床设备局部照明的照明电路等。

它由主令电器的触头、接触器线圈及帮助触头、继电器线图及触头、指示灯和照明灯等组成。

帮助电路通过的电流都较小，一般不超过5A。

画帮助电路时，帮助电路要跨接在两相电源线之间，一般根据掌握电路、指示电路和照明电路的挨次依次垂直画在主电路图的右侧，且电路中与下方电源线相连的耗能元件（如接触器和继电器的线圈、指示灯、照明灯等）要画在电路图的下方，而电器的触头要画在耗能元件与上方电源线之间。

为读图便利，一般应根据自左至右、自上而下的排列来表示操作的挨次。

(2)电路图中，各电器的触头位置都按电路未通电或电器未受外力作用时的常态位置画出。

读图时，应从触头的常态位置动身。

(3)电路图中，不画各电器元件实际的形状图，而采纳国家统一规定的电气图形符号画出。

(4)电路图中，同一电器的各元件不按它们的实际位置画在一起，而是按其在线路中所起的作用分画在不同电路中，但它们的动作却是相互关联的，因此必需标注相同的文字符号。

若图中相同的电器较多时，需要在电器文字符号后面加注不同的数字以示区分，如KM1、KM2等。

(5)画电路图时，应尽可能削减线条和避开线条交叉。

对有直接电联系的交叉导线连接点，要用小黑圆点表示；无直线电联系的交叉导线则不画小黑圆点。

如何看懂电路原理图

如何看懂电路原理图
要看懂电路原理图，不需要标题，可以按照以下步骤操作：
1. 阅读电路原理图的符号表：电路原理图中使用了各种电子元件的符号。

首先，阅读符号表，了解每个元件的符号及其含义。

2. 找到电源：电路原理图通常会标明电源的位置，一般为电池或电源供应器符号。

确定电源的极性，正极和负极。

3. 识别元件的连接：根据符号表，识别电路中的元件，并确定其与其他元件的连接方式。

例如，电阻器通常用直线表示，电容器用平行线表示，电感用一个S形符号表示。

4. 确定电路的路径：根据元件的连线，确定电流的流动路径。

电流从正极流向负极形成一个闭合的回路。

5. 分析电路的功能：根据电路中的各个元件的功能和组合方式，判断电路的功能。

例如，如果有一个二极管连接到电路中，那么可能是一个整流电路。

6. 注意元件之间的关系：注意元件之间的连线和连接方式，这些信息可以帮助你理解元件之间的关系。

例如，如果一个元件与另一个元件直接相连，可能表示它们之间存在电流的流动。

7. 综合判断：根据以上的分析和理解，综合判断整个电路的功能和工作原理。

通过以上步骤，你应该能够对电路原理图有一个较好的理解，从而可以看懂电路原理图，并理解电路的功能和工作原理。

电气图的识读方法和步骤

电气图的识读方法和步骤一、电气识图的基本方法1.电子基础知识识图所有电路如电力拖动、照明电子电路、仪器仪表等，都是建立在电工、电子技础之上的。

因此要想准确术理论基、迅速地看懂电气原理图的工作原理，必须具备电工、电子的基础知识。

如笼型异步电动机的正反转控制，就是利用笼型异步电动机的旋转方向由电动机的三相电源的相序所决定的原理，用两个接触器进行切换，通过改变三相电源的相序，来改变电动机的旋转方向（正转或反转）。

2.结合电器元器件的结构识图电路中有各种电器元器件，只有了解这些元器件的性能个电路中的地位和作用，才能搞清楚电路、结构、相互控制关系以及在整的工作原理。

如配电电路中的负荷开关、断路器、熔断器等；电力拖动电路中常用的各种继电器、接触器和控制开关等。

3.结合典型电路识图典型电路即常见的基本电路，熟悉各种典型电路，识图时就能很快地分清主次环节，住主要矛盾，抓就能看懂复杂的电路图。

如电动机的起动、制动、正反转控制电路；继电保护电路、时间控制电路和行程控制电路、晶体管整流、振荡和放大电路等，不管电路多复杂，几乎都是由若干典型电路所组成的。

4.结合图样说明识图图样说明包括图目录明搞清楚电路的设计说明、技术说明、元器件明细表、安装说明或施工说明。

通过看图样说和安装施工要求。

这些内容有助于了解电路的大体情况，便于抓住识图重点，达到顺利识图的目的。

二、电气识图的基本步骤1.看标题栏了解电气图的名称及标题栏中有关内容，结合有关的电路基础知识，对该电气图的类型、性质、作用有一个明确的认识，同时对电气图的内容有一个大致的轮廓印象。

2.看电气图形符号和文字符号了解电气图内各组成部分的作用、信息流向、相互联系、控制关系，注意电气与机械机构的连接关系，从而对整个电路的工作原理、性能要求等有一个全面的了解。

3.根据信息流向、布局顺序或主、辅电路进行分析（1）按信息流向逐级分析此种方法非常适于看电力电子电路图。

从信号输入到信号输出，信号流向贯穿始终；也可从负载分析到电源；又可从电源分析到负载，电流流向哪里便分析到哪里。

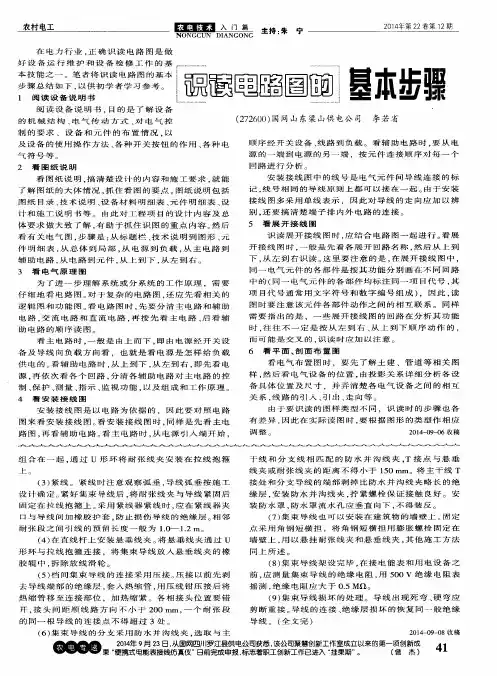

识读电路图的基本步骤

气符号等。
２看图纸说明
看图纸说明，搞清楚设计的内容和施工要求。就能
了解图纸的大体情况，抓住看图的要点。图纸说明包括
安装接线图中的线号是电气元件间导线连接的标
记．线号相同的导线原则上都可以接在一起。由于安装接线图多采用单线表示。因此对导线的走向应加以辨别，还要搞清楚端子排内外电路的连接。
安装接线图是以电路为依据的．因此要对照电路图来看安装接线图。看安装接线图时，同样是先看主电路图，再看辅助电路。看主电路时，从电源引入端开始，
有差异，因此在实际读图时，要根据图形的类型作相应
本技能之一。笔者将识读电路图的基本步骤总结如下，以供初学者学习参考。１阅读设备说明书
碾回商回面基本骤
（２７２６００）国网山东梁山供电公司李若省
顺序经开关设备、线路到负载。看辅助电路时，要从电
助电路的顺序读图。看主电路时，一般是由上而下，即由电源经开关设
需要指出的是．一些展开接线图的回路在分析其功能时．往往不一定是按从左到右、从上到下顺序动作的，

三步看懂电路图的方法

电路图是指用电路元件符号表示电路连接的图。

下面总结了三步看懂电路图的方法，供大家参考。

三步看懂电路图的方法1、判断信号处理流程方向根据电路图的整体功能，找出整个电路圆的总输入端和总输出端，即可判断出电路图的信号处理流程方向。

无线话筒的功能是将话音信号调制到高频信号上发射出去，图1电路图中，话筒BM为总输入端，天线W为总输出端。

从总输入端到总输出端即为信号处理流程方向，图1为从左到右的方向依次排列。

2、划分单元电路一般来讲，晶体管、集成电路等是各单元电路的核心元器件。

因此，我们可以以晶体管或集成电路等主要元器件为标志，按照信号处理流程方向将电路图分解为若干个单元电路，并据此画出电路原理方框图。

方框图有助于我们掌握和分析电路图。

3、分析直流供电电路电路图中通常将电源安排在右侧，直流供电电路按照从右到左的方向排列。

图1中，整机电路的直流工作电源是6伏电池，R4、C6和稳压二极管VD构成稳压电路，以提高电路工作的稳定性。

S为电源开关。

掌握电路工作原理看懂电路图首先得掌握电路工作原理，接下来会讲到如何掌握电路工作原理。

1、分析主电路。

从主电路人手，根据每台电动机和执行电器的控制要求去分析各电动机和执行电器的控制内容，如电动机启动、转向控制、制动等基本控制环节。

2、分析辅助电路。

看辅助电路电源，弄清辅助电路中各电器元件的作用及其相互间的制约关系。

3、分析联锁与保护环节。

生产机械对于安全性、可靠性有很高的要求，实现这些要求，除了合理地选择拖动、控制方案以外，在控制线路中还设置了一系列电气保护和必要的电气联锁。

4、分析特殊控制环节。

在某些控制线路中，还设置了一些与主电路、控制电路关系不密切，相对独立的某些特殊环节。

如产品计数装置、自动检测系统、晶闸管触发电路、自动调温装置等。

这些部分往往自成一个小系统，其读图分析的方法可参照上述分析过程，并灵活运用所学过的电子技术、交流技术、自控系统、检测与转换等知识逐一分析。

汽车电路图识读方法

汽车电路图识读方法汽车电路图是汽车电气系统的重要组成部分，它记录了车辆各种电气部件之间的连接关系和工作原理。

对于汽车维修人员和爱好者来说，掌握汽车电路图的识读方法是非常重要的。

本文将介绍汽车电路图的基本结构和识读方法，帮助读者更好地理解和应用汽车电路图。

1. 汽车电路图的基本结构。

汽车电路图通常由电源部分、控制部分、负载部分和接地部分组成。

电源部分包括电瓶、发电机等供电设备；控制部分包括开关、继电器、传感器等控制元件；负载部分包括灯具、电机、喇叭等工作设备；接地部分则是整个电路的接地部分。

这些部分通过不同的线型和符号连接在一起，形成了一张完整的汽车电路图。

2. 汽车电路图的识读方法。

首先，要了解汽车电路图的符号含义。

汽车电路图中使用了许多不同的符号来表示电气元件和连接关系，如电源符号、接地符号、继电器符号、开关符号等。

只有了解了这些符号的含义，才能正确地识读汽车电路图。

其次，要理清电路的连接关系。

在汽车电路图中，不同的元件通过线型连接在一起，形成了不同的电路。

要根据线型的连接关系，理清各个元件之间的联系，从而理解整个电路的工作原理。

再次，要注意电路的供电和负载部分。

汽车电路图中，电源部分和负载部分是整个电路的重要组成部分，要特别关注这两部分的连接关系和工作原理，从而更好地理解汽车电路图。

最后，要结合实际情况进行识读。

汽车电路图是理论上的电路连接关系，实际情况可能会受到各种因素的影响，如老化、损坏、改装等。

在识读汽车电路图时，要结合实际情况进行分析，找出问题所在并进行相应的维修和调整。

总之，汽车电路图的识读方法需要对电路图的基本结构和符号含义有清晰的认识，要理清电路的连接关系，关注电路的供电和负载部分，并结合实际情况进行识读分析。

只有掌握了这些方法，才能更好地理解和应用汽车电路图，为汽车的维修和改装提供有力的支持。

希望本文对读者有所帮助，谢谢阅读！。

电路图怎么看

电路图怎么看电路图是指用电路元件符号表示电路连接的图。

电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图。

由电路图可以得知组件间的工作原理，为分析性能、安装电子、电器产品提供规划方案。

在设计电路中，工程师可从容在纸上或电脑上进行，确认完善后再进行实际安装。

通过调试改进、修复错误、直至成功。

采用电路仿真软件进行电路辅助设计、虚拟的电路实验，可提高工程师工作效率、节约学习时间，使实物图更直观。

看懂电路图的步骤：1、根据由大到小，由粗到细的顺序识读各种电路图一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。

这些电路图各有各的用途和特点，但又有内在联系。

在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。

这个顺序符合人们认识事物的一般规律，实践证明是行之有效的办法，可使初学者少走许多弯路。

2、根据基本电路程式可以识读电路方框图（系统、板块或整机）整机电路图有几种类型，其中组成方框图是其它类型电路图的基础，也是识读电路图的基础。

方框图又有整机简化方框图、整机详细方框图、板块组成方框图及系统方框图等类型。

有时，读者手边资料不全，可能没有上述各种方框图，或者方框图类型不全，为了正确、深入地读图，读者应当画出参考性组成方框图。

根据基本电路程式，可画出电路方框图。

根据整机电路原理图的电路程式可画出整机组成方框图，根据板块电路图的电路程式可画出板块系统组成方框图，根据系统电路图的电路程式可画出系统方框图。

电路组成方框图不反映电路的具体结构，主要是反映电路的功能，反映信号的变换过程，反映各级电路或各系统电路之间的联系，反映各种信号的来龙去脉。

实际上，看电路图的重要任务之一，就是研究分析传输信号的内容、种类、波形及它们的变换规律。

绘制方框图的过程是认识电路的实践过程，是分析研究电路的一个实践阶段，可为深入识读实用电路图奠定思想和物质基础。

学习电路图的方法与技巧有哪些

学习电路图的方法与技巧有哪些学习电路图的方法与技巧有哪些?画电路图首先克服怕难思想，然后要掌握方法。

想了解更多的信息吗，和店铺一起看看吧!下面是店铺分享给大家的学习电路图的方法与技巧的资料，希望大家喜欢!学习电路图的方法与技巧(一)看实物画电路图。

关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。

(二)明确每个元件的位置，然后作图。

顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。

对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分*点，并标出中文“分”字，(遇到电压表不理它，当断开没有处理)用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。

并标出中文“合”字。

首先要清楚有几条支路，每条支路中有几个元件，分别是什么。

特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。

在分点和合点之间分别画支路，有几条画几条(多数情况下只有两条支路)，并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。

(三)看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。

若是并联电路，在电路较长上找出分点和合点并标出。

并明确每个元件所处位置。

(首先弄清楚干路中有无开并和电流表)连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。

直到合点，然后再画另一条支路[注意导线不得交*，导线必须画到接线柱上(开关，电流表，电压表等)接电流表，电压表的要注意正负接线柱]遇到滑动变阻器，必须一上，一下作图，检查电路无误后，最后将电压表接在被测电路两端。

如何看懂电气图纸

如何看懂电气图纸1、详看图纸说明拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。

2、看概略图和框图由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。

概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。

3、看电路图是看图的重点和难点电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。

看电路图首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。

其次，按照先看主电路，再看辅助电路的顺序进行看图。

看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。

看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。

通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。

通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。

同时还要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的工作原理和来龙去脉。

4、电路图与接线图对照起来看接线图和电路图互相对照看图，可帮助看清楚接线图。

读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。

配电盘(屏)内、外电路相互连接必须通过接线端子板。

一般来说，配电盘内有几号线，端子板上就有几号线的接点，外部电路的几号线只要在端子板的同号接点上接出即可。

因此，看接线图时，要把配电盘(屏)内、外的电路走向搞清楚，就必须注意搞清端子板的接线情况。

汽车电路图的基本识读方法

汽车电路图的基本识读方法引言汽车电路图是了解和诊断汽车电气系统的重要工具。

它描述了汽车的电路连接、电器元件布局以及电流的流动方式。

对于理解汽车电气系统的工作原理，掌握基本的电路识读方法是非常重要的。

本文将介绍汽车电路图的基本识读方法，帮助读者更好地理解和分析汽车电路图。

1. 电路图的符号和标记1.1 电线和连接点在汽车电路图中，电线用实线表示，连接点用黑点表示。

连接点表示了不同电器装置之间的接线关系，通常由编号或字母标记。

通过连接点，我们可以知道电路的起点、终点以及它们之间的连线方式。

1.2 元件符号汽车电路图中使用了各种各样的元件符号，如电池、发动机、灯、开关等。

不同的元件符号代表着不同的功能。

在阅读电路图时，我们需要了解这些元件符号的含义和功能。

1.3 电路标记电路标记是指在电路图中使用的编号或字母标记，用于标识特定的元件、连接点或电路线。

电路标记可以帮助我们快速定位电路中的元件和线路，促使我们准确读取和分析电路图。

2. 电路图的基本结构2.1 电源电路电源电路是汽车电路图中最基本的部分，它描述了汽车电池和发电机向其他电器提供电力的方式。

电源电路通常由电池、发动机和发电机组成。

了解电源电路的结构和布局可以帮助我们了解电能的流动路径。

2.2 车身电路车身电路控制着汽车的灯光、喇叭、电动窗户等车身部件的工作。

通过分析车身电路，我们可以了解这些车身部件的连接方式和控制原理。

2.3 控制电路控制电路用于控制和调节汽车的操作和功能。

例如，点火系统、制动系统、空调系统等都包含控制电路。

了解控制电路的结构和功能对于汽车的维修和诊断非常重要。

3. 电路图的读取步骤3.1 确定电路图类型和区域首先，确定所要阅读的电路图类型和所要了解的电路区域。

不同的车辆系统有不同的电路图，如动力系统、照明系统、车身控制系统等。

确定所要阅读的电路图类型可以帮助我们更有针对性地阅读和分析电路图。

3.2 分析电源电路从电池或发电机开始，沿着电路的路径追踪电流的流动方向。

教你三步看懂电路图从零开始学电路基础

教你三步看懂电路图从零开始学电路基础
电路图是很多同学在学习物理科目时比较头疼的一个环节，想当年小编就是败在了电路图上才选择了学文科！下文小编给大家整理了电路图的基础学习方法，供参考！
如何三步看懂电路图1、根据由大到小，由粗到细的顺序识读各种电路图一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。

这些电路图各有各的用途和特点，但又有内在联系。

在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。

这个顺序符合人们认识事物的一般规律，实践证明是行之有效的办法，可使初学者少走许多弯路。

2、根据基本电路程式可以识读电路方框图（系统、板块或整机）
整机电路图有几种类型，其中组成方框图是其它类型电路图的基础，也是识读电路图的基础。

方框图又有整机简化方框图、整机详细方框图、板块组成方框图及系统方框图等类型。

有时，读者手边资料不全，可能没有上述各种方框图，或者方框图类型不全，为了正确、深入地读图，读者应当画出参考性组成方框图。

根据基本电路程式，可画出电路方框图。

根据整机电路原理图的电路程式可画出整机组成方框图，根据板块电路图的电路程式可画出板块系统组成方框图，根据系统电路图的电路程式可画出系统方框图。

电路组成方框图不反映电路的具体结构，主要是反映电路的功能，反映信号的变换过程，反映各级电路或各系统电路之间的联系，反映各种信号的来龙去脉。

实际上，看电路图的重要任务之一，就是研究分析传输信号的内容、种类、波形及它们的。

怎样看电子电路图

怎样看电子电路图1.识图要点（1）电路组成电子电路图都是由各种元器件图形符号和文字符号组成的，如电阻、电容、电感、晶体管、集成电路等元器件。

要看懂一个电气设备的电子电路图，首先要了解图中使用了哪些电子元器件，这些元器件的结构、功能、特性是什么。

电路图中用得最多的是晶体管和集成电路，因此要了解晶体管的输入、输出特性以及工作在放大区、截止区和饱和区的条件，集成电路芯片的引脚及功能等。

还应了解一些敏感元件（如热敏元件、湿敏元件、气敏元件、光敏二极管）的功能、特性。

掌握图中所有元器件的工作特性、工作条件为识读电路图提供方便条件。

（2）“先易后难，先局部后整体，逐步深入”原则识图应先从较简单的局部电路分析开始，然后再进行整体电路分析。

在识图过程中要注意综合知识的运用，逐步深入，对基本电路理解得越深，掌握得越牢，就会化难为易，看懂复杂的电路图。

通过反复的训练和实践，取得一定经验，识图能力一定会逐步提高。

下面分别对模拟电子电路和数字电子电路的识图方法进行介绍。

2.电路识图方法（1）图物对照看图在看电子电路图之前，先阅读电气设备说明书，了解该设备的用途、安全注意事项，了解设备中的各开关、旋钮、指示灯、仪表的作用，然后结合实物在电路图中找到其相应的图形符号位置，从而了解它们属于哪一部分电路，功能是什么，有哪些控制作用，这样可大致了解电路的整体情况，为进一步详细、深入看图做好准备。

有的说明书给出框图，通过阅读框图大致了解整个电路由哪些部分组成，各部分之间的相互关系等，这样就可粗略地知道电路的构成、功能和用途。

（2）化整为零，逐级分析电子电路不论有多么复杂，都可以分解成若干个单元电路。

在模拟电路中，一般可分为输入电路、中间电路、输出电路、电源电路、附属电路等几部分。

每一部分又可分解为几个基本的单元电路，而单元电路又是由各种元器件构成。

还可用画框图的方法对整机电路进行分解，将电路按功能分成若干单元电路，找出它们之间的联系，搞清每一单元内的元器件作用，从而弄清楚每一单元电路的功能，进而搞清单元电路之间具有何种关系，从而对整个电路有完整的了解。

教你三步看懂电路图基本电路图讲解

教你三步看懂电路图基本电路图讲解
电路图是很多同学在学习物理科目时比较头疼的一个环节，想当年小编就是败在了电路图上才选择了学文科！下文小编给大家整理了电路图的学习教程，供参考！
教你如何散步简单看懂电路图1、根据由大到小，由粗到细的顺序识读各
种电路图
前面已谈到，一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。

这些电路图各有各的用途和特点，但又有内在联系。

在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。

这个顺序符合人们认识事物的一般规律，实践证明是行之有效的办法，可使初学者少走许多弯路。

2、根据基本电路程式可以识读电路方框图（系统、板块或整机)
前面谈到整机电路图有几种类型，其中组成方框图是其它类型电路图的基础，也是识读电路图的基础。

方框图又有整机简化方框图、整机详细方框图、板块组成方框图及系统方框图等类型。

有时，读者手边资料不全，可能没有上述各种方框图，或者方框图类型不全，为了正确、深入地读图，读者应当画出参考性组成方框图。

根据基本电路程式，可画出电路方框图。

根据整机电路原理图的电路程式可画出整机组成方框图，根据板块电路图的电路程式可画出板块系统组成方框图，根据系统电路图的电路程式可画出系统方框图。

电路组成方框图不反映电路的具体结构，主要是反映电路的功能，反映信号的变换过程，反映各级电路或各系统电路之间的联系，反映各种信号的来龙去脉。

实际上，看电。

怎么看懂电路图有哪些技巧

怎么看懂电路图有哪些技巧要理解和看懂电路图，首先需要具备一些基本的电子知识和技巧。

下面是一些有助于您理解电路图的技巧。

1.学习基本元件：学习电路图之前，了解电子元件是非常重要的。

常见的电子元件包括电阻、电容、电感、二极管、晶体管等。

了解这些元件的符号、功能和基本特性，这将有助于您后续理解电路图。

2.电路图符号的学习：每个元件在电路图上都有对应的符号。

学习并熟悉这些符号是理解电路图的基础。

可以通过查看电子教材、参考书籍或网络资源来学习这些符号。

3.理解电路结构：电路图是一种用以表示电路中元件和连接关系的图示。

电路图上通常会用线条表示导线，元件之间用线条连接，形成一个完整的电路结构。

理解电路图的结构可以帮助您更好地理解电路系统。

4.学习电路图的结构和符号：电路图一般由输入源、输出负载、电子元件和连接线组成。

了解这些组成部分的符号和连接方式，可以帮助您更好地理解电路图中各个元件之间的关系。

5.分析电路图的流程：电路图是一种表示电路的图示，通过图示可以分析电路中各个元件之间的连接方式和关系。

理解电路的分析过程对于理解电路图非常重要。

一般的电路分析包括三个基本步骤：确定电路的输入和输出，查找电路中的元件和连接，使用电路定律进行电路分析。

6.了解电路定律：电路定律是用来描述电路中电压、电流和电阻之间关系的一些规律。

例如欧姆定律可以描述电流和电阻之间的关系，基尔霍夫定律可以描述电流在电路中的分布情况。

通过了解这些定律，可以帮助您更好地分析电路图。

7.使用模拟软件进行实践：通过使用电子电路模拟软件，可以在计算机上实践电路分析和设计。

这些软件提供了一种直观的方式来理解电路图和电路系统的工作原理。

通过实践，可以加深对电路图的理解。

8.阅读相关教材和参考书籍：有关电路图的学习资料很多，可以阅读一些电子电路方面的教材和参考书籍来加深对电路图的理解。

这些书籍通常包含了丰富的实例和案例，可以帮助您更好地理解和应用电路图。

9.与他人讨论交流：与他人讨论交流对于理解电路图也是很有帮助的。

如何看懂电路图(完整版)

电路图的绘制、识读

绘制、识读电气电路图时应遵循的基本原则

如何看懂电路原理图

电气图的识读方法和步骤

识读电路图的基本步骤

三步看懂电路图的方法

汽车电路图识读方法

电路图怎么看

学习电路图的方法与技巧有哪些

如何看懂电气图纸

汽车电路图的基本识读方法

教你三步看懂电路图 从零开始学电路基础

怎样看电子电路图

教你三步看懂电路图 基本电路图讲解

怎么看懂电路图有哪些技巧

教你三步看懂电路图从零开始学电路基础

教你三步看懂电路图基本电路图讲解
