变电站接地网存在的问题及其解决措施

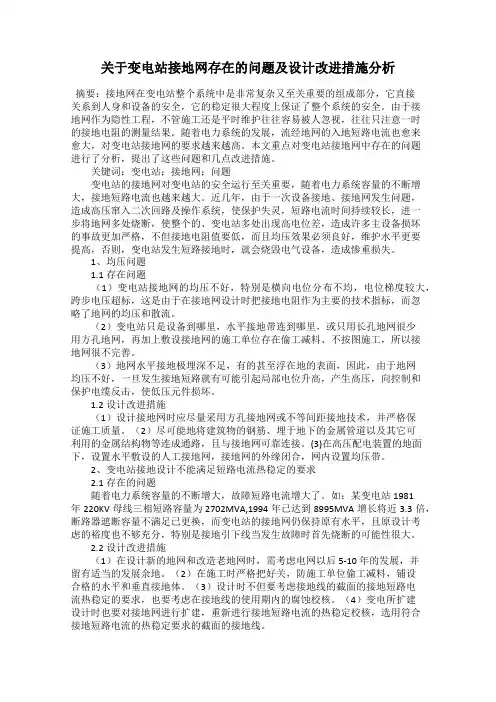

关于变电站接地网存在的问题及设计改进措施分析
关于变电站接地网存在的问题及设计改进措施分析摘要：接地网在变电站整个系统中是非常复杂又至关重要的组成部分，它直接关系到人身和设备的安全，它的稳定很大程度上保证了整个系统的安全。
由于接地网作为隐性工程，不管施工还是平时维护往往容易被人忽视，往往只注意一时的接地电阻的测量结果。
随着电力系统的发展，流经地网的入地短路电流也愈来愈大，对变电站接地网的要求越来越高。
本文重点对变电站接地网中存在的问题进行了分析，提出了这些问题和几点改进措施。
关键词：变电站；接地网；问题变电站的接地网对变电站的安全运行至关重要，随着电力系统容量的不断增大，接地短路电流也越来越大。
近几年，由于一次设备接地、接地网发生问题，造成高压窜入二次回路及操作系统，使保护失灵，短路电流时间持续较长，进一步将地网多处烧断，使整个的、变电站多处出现高电位差，造成许多主设备损坏的事故更加严格，不但接地电阻值要低，而且均压效果必须良好，维护水平更要提高，否则，变电站发生短路接地时，就会烧毁电气设备，造成惨重损失。
1、均压问题1.1存在问题（1）变电站接地网的均压不好，特别是横向电位分布不均，电位梯度较大，跨步电压超标，这是由于在接地网设计时把接地电阻作为主要的技术指标，而忽略了地网的均压和散流。
（2）变电站只是设备到哪里，水平接地带连到哪里，或只用长孔地网很少用方孔地网，再加上敷设接地网的施工单位存在偷工减料、不按图施工，所以接地网很不完善。
（3）地网水平接地极埋深不足，有的甚至浮在地的表面，因此，由于地网均压不好，一旦发生接地短路就有可能引起局部电位升高，产生高压，向控制和保护电缆反击，使低压元件损坏。
1.2设计改进措施（1）设计接地网时应尽量采用方孔接地网或不等间距接地技术，并严格保证施工质量。
（2）尽可能地将建筑物的钢筋、埋于地下的金属管道以及其它可利用的金属结构物等连成通路，且与接地网可靠连接。
(3)在高压配电装置的地面下，设置水平敷设的人工接地网，接地网的外缘闭合，网内设置均压带。

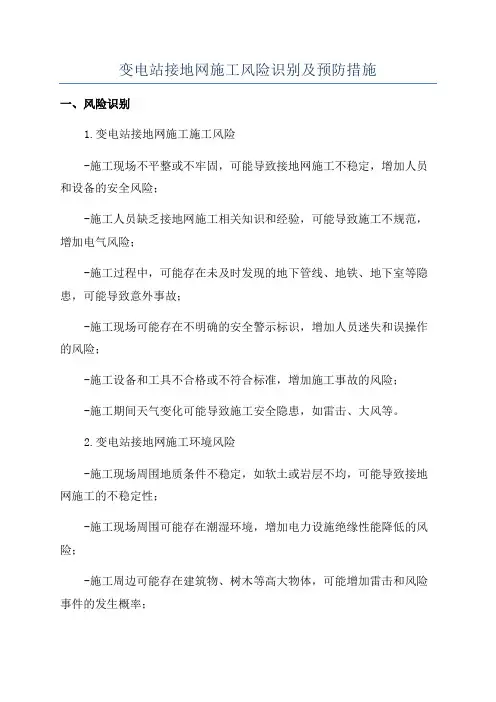

变电站接地网施工风险识别及预防措施
变电站接地网施工风险识别及预防措施一、风险识别1.变电站接地网施工施工风险-施工现场不平整或不牢固，可能导致接地网施工不稳定，增加人员和设备的安全风险；-施工人员缺乏接地网施工相关知识和经验，可能导致施工不规范，增加电气风险；-施工过程中，可能存在未及时发现的地下管线、地铁、地下室等隐患，可能导致意外事故；-施工现场可能存在不明确的安全警示标识，增加人员迷失和误操作的风险；-施工设备和工具不合格或不符合标准，增加施工事故的风险；-施工期间天气变化可能导致施工安全隐患，如雷击、大风等。
2.变电站接地网施工环境风险-施工现场周围地质条件不稳定，如软土或岩层不均，可能导致接地网施工的不稳定性；-施工现场周围可能存在潮湿环境，增加电力设施绝缘性能降低的风险；-施工周边可能存在建筑物、树木等高大物体，可能增加雷击和风险事件的发生概率；-施工现场附近可能存在电源设备和各类电缆，可能导致电气事故发生。
二、预防措施1.施工场地预处理-在施工前需对场地进行详细的勘测和检查，确保场地平整、稳固，并清除存在隐患的地下管线、地铁、地下室等；-在施工现场周边设置合理的安全警示标识，防止人员迷失和误操作。
2.施工人员培训和管理-为施工人员提供相关接地网施工的培训，确保其掌握正确的施工流程和安全操作规范；-指派经验丰富的工程师或技术人员进行现场监督和指导，确保施工过程中的质量和安全。
3.施工设备和工具选择-使用合格、符合标准的施工设备和工具，确保施工过程的安全和质量；-定期检测施工设备和工具的性能，及时修理或更换损坏的设备和工具。
4.施工环境监测和防护-在施工现场周边设置合适的防护措施，如建筑物的避雷针、避雷带等，减少雷击风险；-对施工现场周边的地质环境进行评估和监测，采取相应的稳固措施，确保接地网施工的稳定性。
5.施工期间安全管理-加强安全管理，制定详细的施工安全方案和操作规程，确保施工过程的安全；-定期组织安全巡查和评估，及时发现和处理施工现场存在的安全隐患。

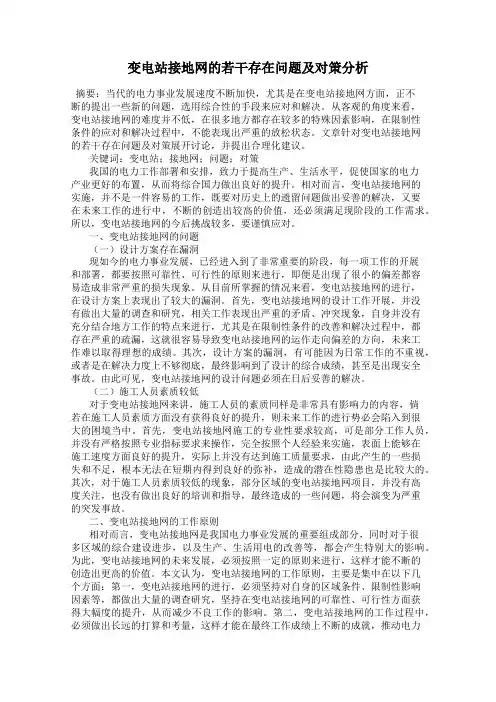

变电站接地网的若干存在问题及对策分析
变电站接地网的若干存在问题及对策分析摘要：当代的电力事业发展速度不断加快，尤其是在变电站接地网方面，正不断的提出一些新的问题，选用综合性的手段来应对和解决。
从客观的角度来看，变电站接地网的难度并不低，在很多地方都存在较多的特殊因素影响，在限制性条件的应对和解决过程中，不能表现出严重的放松状态。
文章针对变电站接地网的若干存在问题及对策展开讨论，并提出合理化建议。
关键词：变电站；接地网；问题；对策我国的电力工作部署和安排，致力于提高生产、生活水平，促使国家的电力产业更好的布置，从而将综合国力做出良好的提升。
相对而言，变电站接地网的实施，并不是一件容易的工作，既要对历史上的遗留问题做出妥善的解决，又要在未来工作的进行中，不断的创造出较高的价值，还必须满足现阶段的工作需求。
所以，变电站接地网的今后挑战较多，要谨慎应对。
一、变电站接地网的问题（一）设计方案存在漏洞现如今的电力事业发展，已经进入到了非常重要的阶段，每一项工作的开展和部署，都要按照可靠性、可行性的原则来进行，即便是出现了很小的偏差都容易造成非常严重的损失现象。
从目前所掌握的情况来看，变电站接地网的进行，在设计方案上表现出了较大的漏洞。
首先，变电站接地网的设计工作开展，并没有做出大量的调查和研究，相关工作表现出严重的矛盾、冲突现象，自身并没有充分结合地方工作的特点来进行，尤其是在限制性条件的改善和解决过程中，都存在严重的疏漏，这就很容易导致变电站接地网的运作走向偏差的方向，未来工作难以取得理想的成绩。
其次，设计方案的漏洞，有可能因为日常工作的不重视，或者是在解决力度上不够彻底，最终影响到了设计的综合成绩，甚至是出现安全事故。
由此可见，变电站接地网的设计问题必须在日后妥善的解决。
（二）施工人员素质较低对于变电站接地网来讲，施工人员的素质同样是非常具有影响力的内容，倘若在施工人员素质方面没有获得良好的提升，则未来工作的进行势必会陷入到很大的困境当中。
变电站接地装置存在的问题及解决方法
目 前无功补偿 的出发点往往放在用户侧 ，只注意补偿用户的功率 因 数 。然而要实现有效的降损 ，必须从电力系统角度出发 ， 通过计算全 网
（ 上接 １ ９ ２页 ） １ ． ３接 地装 置还存在如下 问题 １ ． ３ ． １接地网的均压问题
改善作用相当明显。
所不允许的。尤其是采用固定电容器补偿方式的用户 ，则可能在负荷低 谷时造成无功倒送 ， 这引起充分考虑 。
综上所述 ，ｌ Ｏ ｋ Ｖ配 电网的无功补偿工作应更多地考虑系统 的特点 ，
五、配电网无功优化遇到的问题
（ 一 ） 优 化 的 问题
不应因电压等级低 、 补偿容量小而忽视补偿设备对系统侧的影响 精 网 损） 。如果需降损 的线路能基于一个完善 的补偿方案进行改造 ， 则 电力系
的，主要 因为电力负荷 中异步电动机和中小容量变压器的比重很大。它 们所消耗 的无功功率 占到总数的 ８ ０ ％以上。电网结构的不合理等也是电 能质量不高的原 因之一。由于电压质量不合格产生的后果是严重的 ，随 着科技的发展，人们对 电能质量的要求也越来越高 ，而且电能质量不合
要争取带专变房的用户的支持， 使他们能按一定要求进行记 录。 ３ ８ ０ Ｖ终
用在 ２ ２ ０ ｋ Ｖ头屯河变电站 的接地装置改造 中， 取得了显著的成效。
１ － ３ ． ３水平接地体的埋深不满足要求
查也可能发现许多水平接地体埋深不足 ０ ． ３ ｍ。
标准规定水平接地体要埋深 ０ ． ６ ｍ（ 冻土层 ）以下 ，可是通过开挖检
二． 解决接地装置存在 问题的措施
２ ． １防止接地装置腐蚀措施
端用户处通常只装有有功电度表 ，要实现功率因数 的测量是不可能 的。 这也是低压无功补偿难于广泛开展的原 因所在。
变电站接地装置设计存在的问题与解决措施探讨
１ 影 响 变 电站 接 地 装 置 设 计 的 主 要 因素
接地 装置 的实 际 电位为 电流 和 电阻的 乘 积 ，因此 ，减少入地 电流或者 降低接地 电阻 ， 是满足接地装置的对地 电位要求 的最有 效的两
种方法 。
２ 变 电站 接 地 装 置 设 计 的 基 本 要 点 和 主
土壤 的致密 直接 影 响 电阻率 的变 化 ，具 体表 现为土壤越致密 ，电阻率越小 。因此 ，在 敷设 接地装置以后 ，必须对 回填 的土壤进行碾 触 ，减小接触 电阻。同时 ，还可 以接地体 的附 近采取 一些化学或物流的降阻措施 ，减小接地
电阻。
行 改善，往往只对减小接触 电阻的作用 明显， 而在 减小 接地电阻方面没有特别的效果 。 五是 把接 地装 置 的四 角做 成 圆弧形 ，对 接地网外直角处 的跨步 电势能够起到有 效的改
【 关 键 词 】 变 电站 接 地装 置 设 计 问题 措 施 电
流 电网
择优质的架空地线 ，进行有 效的分流 ，从而降 八是 采取架 空地 线杆塔接地系统。九是增加接
在设 计 接地 装置 时 ，相 关 的设计 工作 人 员做好事前 的了解工作 ，并坚持 实事求是的设 计原则 ，根据实 际需要 ，采取合理 的措施 ，并 在施工后进行 严格 的检测。事实上 ，可选用的 措施有 很多，设计人员应全面考虑 ，选择施工 最方便 、最 经济实用且符合要求的措施方法 。 基于 此，笔者结合 自身工作实践 ，以影 响变 电
电力 电子 ● Ｐ ｏ ｗ ｅ ｒ Ｅ ｌ ｅ ｃ ｔ ｒ ｏ ｎ ｉ ｃ ｓ
，
一
变电站接地装置设计存在的 问题与解决措施探讨
影 响 变电 电网 的的 站 安 果 接 地 装 的 置 则 得 会 电 导 位 致 升 生 高 发 ，

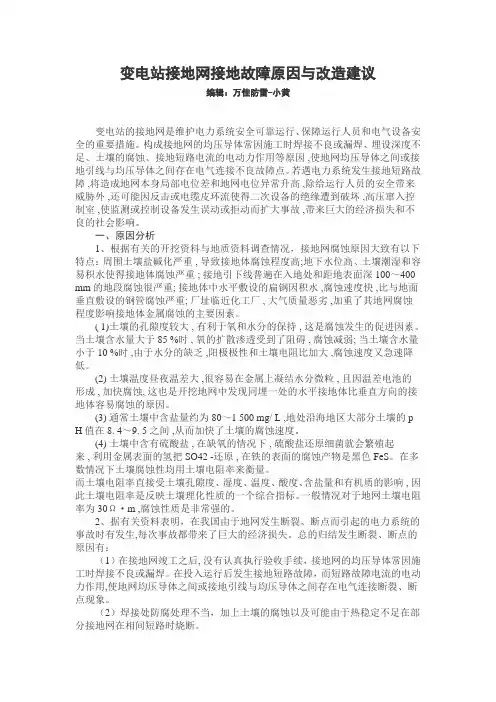

变电站接地网防雷接地故障原因与改造建议
变电站接地网接地故障原因与改造建议编辑：万佳防雷-小黄变电站的接地网是维护电力系统安全可靠运行、保障运行人员和电气设备安全的重要措施。
构成接地网的均压导体常因施工时焊接不良或漏焊、埋设深度不足、土壤的腐蚀、接地短路电流的电动力作用等原因 ,使地网均压导体之间或接地引线与均压导体之间存在电气连接不良故障点。
若遇电力系统发生接地短路故障 ,将造成地网本身局部电位差和地网电位异常升高 ,除给运行人员的安全带来威胁外 ,还可能因反击或电缆皮环流使得二次设备的绝缘遭到破坏 ,高压窜入控制室 ,使监测或控制设备发生误动或拒动而扩大事故 ,带来巨大的经济损失和不良的社会影响。
一、原因分析1、根据有关的开挖资料与地质资料调查情况，接地网腐蚀原因大致有以下特点：周围土壤盐碱化严重 , 导致接地体腐蚀程度高;地下水位高、土壤潮湿和容易积水使得接地体腐蚀严重 ; 接地引下线普遍在入地处和距地表面深100～400 mm 的地段腐蚀很严重; 接地体中水平敷设的扁钢因积水 ,腐蚀速度快 ,比与地面垂直敷设的钢管腐蚀严重; 厂址临近化工厂 , 大气质量恶劣 ,加重了其地网腐蚀程度影响接地体金属腐蚀的主要因素。
( 1)土壤的孔隙度较大 , 有利于氧和水分的保持 , 这是腐蚀发生的促进因素。
当土壤含水量大于85 %时 , 氧的扩散渗透受到了阻碍 , 腐蚀减弱; 当土壤含水量小于 10 %时 ,由于水分的缺乏 ,阳极极性和土壤电阻比加大 ,腐蚀速度又急速降低。
(2) 土壤温度昼夜温差大 ,很容易在金属上凝结水分微粒 , 且因温差电池的形成 , 加快腐蚀, 这也是开挖地网中发现同埋一处的水平接地体比垂直方向的接地体容易腐蚀的原因。
(3) 通常土壤中含盐量约为 80～1 500 mg/ L ,地处沿海地区大部分土壤的pH 值在 8. 4～9. 5 之间 ,从而加快了土壤的腐蚀速度。
(4) 土壤中含有硫酸盐 , 在缺氧的情况下 , 硫酸盐还原细菌就会繁殖起来 , 利用金属表面的氢把SO42 -还原 , 在铁的表面的腐蚀产物是黑色 FeS。
浅析变电站接地网存在问题及改进措施
浅析变电站接地网存在问题及改进措施发布时间：2022-10-18T06:03:06.497Z 来源：《福光技术》2022年21期作者：黄赞频1 王家庆2 唐家明2 [导读] 在变电站接地网中是存在各种问题的，比如说主设备损坏问题、变电停运事故问题、电网稳定运行问题等等，这些问题为变电站接地网正常运行带来了诸多不利。
就以变电站接地网设备接地与地网连通问题为例，需要首先加以深度思考。
1.中国电建集团海南电力设计研究院有限公司海南海口 5702032.海南海电联电力工程有限公司海南海口 570100摘要：在变电站接地网建设过程中，有效维护变电站安全可靠稳定运行是非常有必要的。
在这一过程中，需要确保运行人及其电气设备安全稳定运行，提供重要保障措施。
一般来说，变电站接地网络体系内设施丰富，且设施用途广泛，在接地保护、雷电保护、防静电保护方面都表现出色。
在通信、计算机系统监控、变电站维修检查方面也有突出作用。
在本文中浅层次分析了变电站接地网可能存在的不同问题，并相应提出改进措施。
关键词：变电站接地网；存在问题；改进措施；接地网；短路电流；热稳定前言在变电站接地网中是存在各种问题的，比如说主设备损坏问题、变电停运事故问题、电网稳定运行问题等等，这些问题为变电站接地网正常运行带来了诸多不利。
就以变电站接地网设备接地与地网连通问题为例，需要首先加以深度思考。
一、变电站接地网设备接地与地网连通问题与改进措施（一）存在问题在变电站接地网中，由于需要较大的投入成本，不断扩大接地网面积。
对此，需要积极加强对新建设地网的有效连接，同时还需要做好电缆铺设工作，避免出现潮湿问题，导致地网出现严重腐蚀状况[1]。
除此之外，还需要与地网设备进行有效连接，以此做好各种连接工作，尤其是在进行焊接口连接时需要做好相应的测量工作，但是在实际过程中由于焊接操作问题存在影响，导致电气口存在严重的腐蚀情况，在结合长期锈蚀所导致的电气开路腐蚀问题，形成电气开路[3]。
变电所接地装置存在的问题及改造措施
变电所接地装置常见问题及改造措施[摘要]变电所的接地是一个看似简单、而实际上却非常复杂又至关重要的问题，它直接关系到人身和设备的安全。
由于接地问题而造成的主设备损坏、变电所停运等事故，给电网的稳定运行带来了极大的危害。
本文在分析变电所接地网的基础上，提出了相应的改造措施。
关键词：接地网；接地装置；改造1变电所接地网存在常见问题随着电力系统的发展，接地短路电流越来越大，接地网的问题也越来越突出，接地网的问题往往造成事故或使事故扩大。
对我厂多座变电所的接地电阻测试分析，其接地网主要存在以下一些问题。
1.1设备的接地与地网之间的连通问题对于我厂运行中的十二座变电所进行全面检查和试验，发现存在的最大问题不是接地网的各项技术指标，而是变电所内的电气设备与接地网的连接问题。
通过对我厂3座110 k V变电所和9座35 k V变电所的检查，发现30多处设备接地与接地网不通或连接不良，这里既有变压器、断路器、也有隔离开关、避雷器等，特别是有一座35k V变电所，发现35k V电压互感器与避雷器间隔与地网不通。
这个变电所在此之前曾数次发生雷击时烧坏隔离开关、互感器和套管，而避雷器不动作。
原来这个变电所的避雷器根本就没有与主地网连接。
在此种情况下即使避雷器动作，也同样会出现由于接地不良残压高而损坏其他设备。
造成上述情况的主要原因如下：a设备的接地引下线与地网焊接不良，焊接头焊口长度不够，且大多为点焊，经过长时间的腐蚀，从焊口处开路。
b接地网水平接地体的接头处焊接不符合要求，经过长时间的腐蚀形成电气上的开路。
c变电所扩建时没有扩建接地网，而是把新投设备的接地线直接接到电缆沟的接地带。
由于电缆沟内阴暗潮湿，容易发生腐蚀，一旦电缆沟内接地带焊接头因腐蚀断开，那么串接的设备接地就失去了与接地网的连接。
d设备接地引下线的截面小，经过长时间的锈蚀，从地下锈断。
e有些设备接地引下线与设备外壳用螺丝连接，经过长时间会锈蚀，在连接处由于生锈形成开路。
变电站接地网存在的问题及解决方法
变电站接地网存在的问题及解决方法随着电力系统的发展接地短路电流越来越大，接地网的问题也越来越突出，接地网的问题往往造成事故或使事故扩大。
一、接地网存在的问题：1、接地网的均压问题，通过对若干座变电站接地网的电位分布测试，发现接地网的均压大多不符合要求，特别是横向电位分布，电位梯度大，跨步电压超标，这是由于在接地网设计时把接地电阻作为主要的技术指标，而忽略了地网的均压和散流尧或只用长孔地网而很少用方孔地网计算，特别是沿电缆沟没有均压措施，由于地网的均压不好，在短路电流或冲击电流入地时就会造成地网的局部电位升高，高压向低压反击烧坏微机控制设备或低压控制回路。
2、设备的接地与地网之间的连通问题，对于运行中的若干座变电站进行全面检查和试验，发现存在的最大问题不是接地网的各项技术指标，而是变电站内的电气设备与接地网的连接问题，设备的接地引下线与地网焊接不良，从焊口处开路，接地网水平接地体的接头处焊接不符合要求，经过长时间的腐蚀形成电气上的开路，设备接地引下线的截面小，经过长时间的锈蚀，从地下锈断，有些设备接地引下线与设备外壳用螺丝连接，经过长时间会锈蚀，在连接处由于生锈形成开路。
3、接地引下线及接地体的截面偏小满足不了短路电流的热稳定，由于接地体或设备的接地引下线不能满足短路电流热稳定的要求，在发生接地短路时，接地引下线往往被烧断，使设备外壳上有较高的过电压，有时会反击到低压二次回路，使事故扩大，有的用户就是因为设备的接地引下线截面不够，在设备发生接地短路时，高压窜入低压回路，烧坏二次保护尧控制电缆，使事故扩大。
4、接地装置的腐蚀问题，接地装置的腐蚀是一个普遍存在的问题，变电站接地网最容易发生腐蚀的是接地引下线，由于腐蚀，接地线不能满足接地短路电流热稳定的要求，或者形成电气上的开路，使设备失去接地，还有电缆沟内的接地带也容易发生腐蚀，尤其是各焊接头。
5、水平接地体的埋深不够，标准规定水平接地体要埋深0.6m以下，可是通过开挖检查发现许多水平接地体埋深不足0.3m，有的甚至浮在地表，由于水平接地体埋深不够，接地电阻受季节影响，尤其受土壤干湿度影响较大，由于表层土壤容易干燥，站以造成接地装置的接地电阻不稳定，由于水平接地体的埋深不够，就影响接地网的均压，在发生接地短路时，地面的跨步电压较大，对巡视人员构成威胁，上层土壤的含氧浓度高，容易发生腐蚀，这也是水平接地体容易损坏的主要原因。
对变电站接地网和中存在问题分析
对变电站接地网设计和施工中存在问题地分析通过贯彻和学习GB/T17949·1—2000、DL/T621—1997,与以往接地网设计施工及测量方面地一些做法进行比较,在许多技术问题上还有较大地差距,存在不少误区,需要进行纠正,现说明如下：1 地网设计地网地关键是设计,设计参数决定了地网地基本状况,一般说来,地网工程是一项粗糙工程,不可能达到精确,但经过不少工程技术人员地努力工作和实验,得到了不少估算公式和计算公式,使地网地设计有了一定地模式,这些都体现在有关标准和规程中,但需要设计人员对这些标准和规程有全面地理解,才能正确地应用,使设计比较合理,并保证安全.1.1 地网设计中存在地问题目前地情况是,变电站地网设计只给一张总体布置图及其简要说明,既没有提供设计计算说明书,也不知道某些重要参数如何得到,如土壤电阻率由地质勘探部门提供,而地质部门是如何测量地,是否能反映地面下到深度为地网等效半经地土壤分层情况,设计人员并不知晓,又如规程中决定地网电阻地关键参数入地电流地取值,其中涉及到中性点分流和避雷线分流系数地取值,一些设计人员都不知如何选择计算,在这种情况下设计出来地地网电阻值,其可信度是很低地,由此而推算出来地跨步电压,接触电压,地面电位,其可信度就可想而知了.除此以外,还存在如下几个问题：（1）总体布置图当作竣工图纸给运行单位是不妥地,因为实际施工中有不少改动,是不可能做到横平、竖直地,拐弯地增减地都存在.（2）总体布置图只画出主干线,一些特殊设备地接地线如何连接,如电缆沟（要求一M以外有一主干线,每隔10～15M与电缆沟地线相连）主变中性点接地地点（要求有2根引下线引到不同地主干线连接）等与主干线地连接点在何处,应当在图上标示出来.（3）总体布置图未考虑设备密集区地接地线连接,如开关、CT、刀闸都是排成一列,可往往中间无主干线,连到远处主干线,耗费材料,又增大了接地引下线地长度,影响接地效果,施工中会带来一些问题,宜临时增加1～2条主干线,而照图施工地人就不管这么多了.（4）控制室,高压室及穿墙套管地接地网无单独地接地设计图,运行单位无从查起,不知道引入了几条主干线,不知道主干线是否穿过房子地下,以往设计和施工是围绕房子铺一圈地网,而屋内地接地则通过电缆沟引入,这就很不安全了,因为有时是先盖房子而后铺地网地,盖房子如未预埋主干线,盖好之后是不可能再铺地.（5）防雷设施地接地也没有在图上标示,只在大概地位置画了几个垂直接地极,而实际施工时到底往哪一侧布置,还要看附近设备情况,既不能靠近路,也不能太靠近设备（特别是端子箱和电缆沟）,由于没有图,施工人员往往随意布置而造成不合理,不安全.（6）有些避雷针放在地网中间,设计人员未认真考虑对设备,对路地距离,施工时常常不能满足要求,又无好地对策,只能违背规程.（7）变电站引外和金属管道引内接地地措施也常常未加考虑,设计上未采取任何措施和说明.总之,只有一张总布置图是不行地,对上述这些部位应有分图,并与土建、设备基础地施工图互相衔接起来,且要求房屋基础钢筋,设备基础钢筋与地网主干线连通,以提高接地效果.1.2 对地网设计地建议和要求（1）关于入地短路电流地计算按DL/T621—1997标准中地计算公式I=（Imax—In）（1—Ke1）和I=In（1—Ke2）并取两式中较大值,式中I为入地短路电流,即通过地网进行散流地电流.Imax为接地短路时地最大接地短路电流,由于上述公式仅适用于有效接地系统,该值可向运行方式和继电保护部门索取,也可以自己计算,一般采用单相接地时地最大方式下地接地短路电流.In为发生最大接地短路电流时,流往变电站主变接地地中性点地短路电流,当该站运行中变压器中性点不接地时,该电流实际上不存在,上述公式可简化为I=Imax（1—Ke1）Ke1为站内短路时,与变电站地网相连地所有避雷线地分流系数,对Ke1地取值DL/T621—1997中无说明,根据一些专家地资料中提出地意见,只有1路进线时可取0.15,2路时取0.28,3路时取0.38,4路时取0.47,5路以上时取0.5～0.58,实际上还是粗略地,因为出站后地线路走廊有地在农田中,有地在山地上,其分流效果是有较大区别地,因此,应根据实际情况做相应地增减.Ke2为站外接地时,避雷线向两侧地分流系数,一般取0.18,这种情况也只适用于有变压器中性点接地地变电站地站外接地时,值得指出地是,一般变压器中性点只有1个时,分流系数为0.3,即站内接地时,流往主变接地点地电流只占Imax地30%,如果有2个中性点接地（如遮山变）,则应在50%左右,实际变压器中性点接地时地电流还是应以继电保护部门计算和实测为准.因为这与变压器本身地阻抗有关,当然,当设计地网时,变电站地变压器还未制造出来,只好粗略地估算.按上述取值方法,只有当站内有2个中性点接地时,站外接地时中性点入地电流才有可能大于站内短路时地入地短路电流.取值时还应考虑至少10年地发展规划,需乘以1.2～1.5地系数.另外,有些站由于地形及地质构造地原因,散流比较困难,例如在山区,土壤电阻率不均匀,还应乘以散流系数1.25.（2）关于土壤电阻率ρ地取值和测试方法ρ是决定地网质量地关键参数,选站址时,就应当考虑该处地土质情况,如ρ太大,地网接地阻抗满足不了R ≤2000/I地要求,就必须采取一系列措施,增加不少费用.ρ地取值,不能仅取表层土壤地ρ,按大型地网地散流模型,是一个在地网之下地半球形（如图1）,即应取从地面至深度为地网等效半径之内地平均土壤电阻率,同时还应知道在这个半球之内地土壤分层情况,即各层土壤地ρ,作为设计地依据.因此,国标规定,对这种大体积土壤地土壤电阻率地测量,最准确地方法是四点法,（如图2）图1 图2图3计算公式：R=V/I ρ=2πaR从而得出深度直到a地视在土壤电阻率ρ.必须指出,上式不适于打入深度为b地接地棒,该式仅适用于埋在深度为b地带绝缘连接地小电极,且b＜0.1a时.假如地网地直径为200m,则a应取100m,当a从5m到100m,取若干点,可测出若干ρ值,则可画出该站地视在土壤电阻率曲线,如图三中地曲线所示：分析：每个拐点（曲率转折处）所对应地电极间距（a）地深度处开始出现另一层土壤.该图说明有三层土壤,如虚线所示,更详尽地分析和总地视在土壤电阻率地计算,请参照国标.（3）关于接地电阻值地要求按DL/T621—1997地规定,R≤2000/I 即：IR≤2000（V）据资料介绍,国外也有要求IR≤650（V）地情况,这是由于现在普遍采用微机保护,2000V难以满足要求.实际情况是,不少变电站地地电位升高后不能满足低于2000V地要求,所以DL/T621—1997中提出,当接地电阻不符合上述要求时,可根据技术经济比较,增大接地电阻,但不得大于5Ω,这需做一系列等电位,均压措施,如高电位引出,低电位引入地隔离措施,验算接地时地地电位升高不得使10kV避雷器动作和损坏地限制,验算接触电位差和跨步电位差等.但“不得大于5Ω”地规定,似乎有点过宽,因为微机保护要求不得大于1Ω,且微机保护还要采取一系列其它措施,如铺设接地铜排等.（4）关于地网中垂直接地极及深井接地极地布置按第（2）条中地散流模型,在地网中间采用垂直接地极是被水平接地极屏蔽地,对改善接地电阻作用不大,垂直接地极只对某些设备地散流效果起加强作用,因此,除避雷器、构架避雷针、变压器中性点,消弧线圈中性点等要增设垂直接地极外,其余地方有一次设备地可适当装一些,而地网边沿一圈可多装垂直接地极,提高散流效果,相当于扩大了地网地面积,减少接地电阻.同理,如果搞深井接地,也应安放在地网边沿,效果才好,安放于地网中间时,由于水平接地极地屏蔽作用,其效果大减.（5）关于降阻剂地采用在土壤电阻率小于500Ω·m地地方,没有必要采用降阻剂,而在土壤电阻率高于1000Ω·m地地方,其作用也很小,特别是地下为岩层时,起不到散流作用,而当ρ在500—1000地范围内,降阻剂地作用相当于加大了水平接地极地截面和与土壤地接触面积,能起到一定地降低接地电阻地作用.所以,在变电站地网设计时,不要轻言使用降阻剂,一旦使用了,施工应特别严格,要将全部接地极（水平地、垂直地）一点不漏地包起来,运行中也不能损坏,否则,未包地地方,很容易锈蚀,要做到一处不漏,实际上是不可能地,如在关键之处,对地网安全将极为不利.当土壤ρ很高地情况下,可根据地层情况,采用深井接地和引外接地（引外不能太远）,最好不要选在ρ很高地地方建变电站.（6）关于接地极地热稳定校验热稳定校验中按流过接地线地短路电流稳定值进行,与前述（1）中所述入地电流不同,指地就是Imax,不存在分流问题,所以设备地接地引下线截面应大于地网主干线截面,因到主干线后至少会向两侧分流,但考虑到地下主干线易腐蚀,及采购钢材地规格不宜过多,一般地下主干线与接地引下线都用同一规格,但必须符合下式要求地截面积；Sg≥Ig／c·√te,式中地te,为简化起见对110kV及以上系统取1s,对35kV及以下取2s,但存在一问题,按DL/T621中地6.2.9条“与架空送配电线路相连地6～66kV高压电气装置中地电气设备接地线,还应接两相异地短路校验热稳定”地要求,只要不是全电缆系统,10～35kV部分地电气装置要按两相短路电流进行校验,这种两相异地短路有时是会发生地,由于电压等级低,两相短路时,电流将很大,一般均大于高压侧地接地短路电流,造成10～35kV部分地接地线（引下线）截面要大于110～220kV设备地接地引下线,为满足这一要求,又不想增加接地引下线地截面,可在设计施工时采取一些措施来满足这一规定,具体办法如下：a. 对室内配电装置,要保证穿过高压室地主网干线不得少于2条,并分别引到两侧盘底槽钢上,这样盘柜地接地就可以了.b. 对出线套管部分,由于都有速断保护,te可取1s,固定穿墙套管不得使用水泥板,应使用钢板,以便在室外焊接大截面地接地线,并引至主网接地（建议不要在室内引下）,如果还不够,可以将两路出线地钢板连接构成二路并联接地线,这就可以满足要求.c. 主变进线部分,由于进线桥架一般都有3个支柱,每个支柱都引下一根接地线构成并联地线,另外将穿墙套管地钢板与桥架地槽钢连接（一般最多一M远）,也解决了进线穿墙套管地接地截面不足地问题.d. 电抗器室,电容器室,只要有2条以上主干线引入并相互连通,也可满足截面要求.由于两相异地短路接地地几率较低,也由于10kV母线及出线地相间距离较小,一旦发生弧光接地,在变电站内就很容易发展为三相短路,故发生接地线烧断地情况极少.2 地网施工安装只要设计时做到上述地各项要求,图纸详尽清晰,材料符合要求,施工时只要加强监督,遇到问题及时请示,并修改局部设计,就不难保证施工质量.问题是由于现场人员地素质低,又没有专业监理,地网施工地质量就难保证,会出现虚焊、断开、串联接地现象,甚至引下接地线不接到主网干线等也有可能发生.如新建几个农网110kV站,主变35kV出口侧避雷器装于龙门架上,根本未考虑其接地要求,只在一侧与构架在水泥杆地接地引下线点焊连接.为防止上述违规事件地发生,关键是地网检查实验要由专业人员去认真进行通断检查,做好中间验收和竣工验收,发现不合格及时返工,才能保证施工质量.关于设备地接地方式,土建时将接地引下线引至支柱地钢圈处,设备安装时,有地设备地接地端子不用,而是通过4个固定螺栓与底座相连,而这些螺栓孔大,螺杆小,接触面积较小,底座与支柱钢板地焊接也不多,其接地截面不一定够,还有地设备接地端子备有2～4个螺孔,但接地扁铁只有1～2个孔,显然接触面积是不够地,所以接地引下线扁铁应与底座相连接,也应与设备地接地端子连接,且接地端子有多少孔都要用上,才能保证接触良好且截面足够.其他应注意地问题：（1）地网四角应做成圆弧型,曲率半径不小于一个小网格间距地一半,有些设计人员将独立避雷针放墙角处,将主网割去一块是不妥地.（2）主干线水平接地极应竖直放置,减少水沉积于宽面上使锈蚀加快.（3）根据运行经验,电缆沟内地接地扁铁是最容易锈断地,施工中可将扁铁埋入水泥中,在需焊支架及与主网相连处加焊一小块扁钢,以增加焊点厚度,焊后清除干净焊渣,并刷上防锈漆.（4）控制室内地接地应形成环网,主网干线穿过控制室时,应从两侧都往楼上引接地线,盖房子宜将高压室、控制室地基础钢筋与接地主干线连接,可改善接地效果.（5）穿墙套管地接地宜在室外,且每组套管地接地线都要引至主干线,对运行人员和屋内二次设备都比较安全.（6）单芯电缆地屏蔽层接地只允许一端直接接地,另一端应设放电间隙保护（300m以内）和过电压保护器（300m以外）,三芯电缆应将内屏蔽和外护套分别引出接地以使安装后和运行中能测试内衬层地绝缘电阻作为判断是否进水地依据.（7）按照接地线应便于检查地要求,宜在接地网地两条主干线上（长宽两个方向）地网格交*点上作永久性标记.（8）一次设备地接地引下线不得往电缆沟接地扁铁连接,也不宜悬空穿越电缆沟.（9）接地网水平接地极铺设后,回填土时,底下一定要用干净地原土,不得将碎石,骨葬土填到下部. （10）输电线路铁塔地接地,应特别重视铁塔基础地接地,将塔基地钢筋引出,在坑内做一个简单地笼子套在基础外面,并与基础钢筋相连,同时引上来与塔基相连,其接地效果比铺设水平接地极要好得多,既可以防盗,也减少了施工工作量,接地电阻还小,且不受上层土壤干燥地影响.（11）配电台区地接地,DL/T621—1997中有几条要求,现在没有很好执行.a. 保护配电柱上断路器、负荷开关和电容器地避雷器地接地线,应与设备地外壳相连,我局现有地设计和施工都是让避雷器单独接地,其它设备地外壳都不接地,其保护效果很差.b. 户外柱上配电变压器等电气装置地接地装置,宜敷设成围绕变压器台地闭合环形,这是因为辐射形布置时地跨步电压较高,且影响范围较大,对行人安全不利,今后设计和施工时应注意.3 地网阻抗、地面电位地测量方法3.1 地网施工完成后,必须准确测试其接地阻抗和地面电位分布,以验证设计计算地准确程度,为运行单位提供确切地地网参数.由于接地网地特性,随土壤地成分和物理状态,以及随接地极地延伸范围和形状而变化,还随季节而变化,而土壤电阻率地测量又可能不准确（实际上也很难测准大面积地网下地土壤复杂性）,且测试地网阻抗时,所设接地棒又离变电站较远,其间地土壤情况可能很复杂,如有多种ρ地土壤或埋有金属物等,使地网阻抗地测试很难准确,所测值可能与计算值相差很大,因而建议在相似气候和湿度条件下进行土壤电阻率及接地电阻地测量.3.2 测量方法（1）对大型接地网地接地阻抗,一般采用电位降法,（如图四）,电位降法地内容是画出比值V/I=R随电位极间距X变化地曲线,该曲线转入水平阶段地欧姆值当作被测地网地真实接地阻抗值,（如图五）.图中可见,将电位极置于P1位置,可以大大减少实验引线间地耦合,当间距放到相当大后,可以得到地网真实接地电阻地下限值.图4图5图中,电流极C与E之间地距离d应尽可能大,一般要求5倍地接地网地对角线长度（即5D）；在土壤电阻率均匀时,可以减到2D,而对于极不均匀地土壤电阻率时,还应加大到5—10D,才能满足要求.而电压极与E 之间地距离,我们都知道按0.618d,就是0.618规则,但不知道该规则地应用是有条件地,这个条件是：（1）有完全同质地土壤,（2）有足够大地间距（10D以上）,以便地网电极可采取半圆地形式,但实际测量时,土壤是否同质不能单看表面,还要看深处地土壤情况,而我们心中无数,而电流极与E之间地距离也远远不到10D,因此,一般测试时都难符合0.618d地条件.实际上,大型接地网测试接地电阻时,并不一定出现曲线变平地情况,这是因为电流极和接地网之间存在互阻地影响,GB/T17949—2000标准中,列出一个125m×150m地变电站地网测试曲线,该站对角线d为195m,电流极离围墙400m以外,电位极分别采用上图中地P和P1处.测试结果画成曲线如图6：图6曲线表明在电流极和变电站接地网之间存在互阻,这就是曲线B未能变平地原因,而曲线A倒似乎变平了,可从中求得待测接地网真实接地阻抗地下限值.所以,测试大型接地网时,宜将电位极布置在电流极地另一侧,距离接地网地距离只要超过0.618d就可以了,为便于比较,建议运行中地测试,将C、P地位置固定起来,排除不稳定因素,只剩下一个土壤湿度地差异,只要选择适当地时日,历次测量地误差就可以减到最小.这样就可以与以前测试值进行比较,分析地网地变化情况.（3）接地网完整性测试本测试地目地在于确定接地网地各个部分是否由低阻导体相互联接,以及各设备地接地引下线与主网地联接质量（包括焊接质量）,其测试方法是将约5A地直流电流通往接地网与待校验地两点间,用毫伏表测量该两点间地电位差,用串入地安培表测出回路中地电流,从电流和电压读数计算出有效电阻值,该电阻值一般宜小于0.1Ω,所用测试线地截面应足够大.为减少运行中变电站内交流电压地干扰,可通过将一个20μf以上电容器并联于毫伏表地动圈地方法. （4）地面电位地测量（等电位线）和跨步电压,接触电压地测试,如地网面积较大,土壤均匀且ρ＜300Ω·m,设计比较合理,满足IR＜2000地要求,则跨步电压和接触电压,都能满足要求,如无特殊要求时,该项工作可以不做,当不满足上述条件,则应进行上述各项地实测,实测应在地网安装之后投运前进行.进行等电位线测定是为了查明在事故状况下接地装置附近地危险电位梯度.从一已知参考点测量接地电气装置周围各点地电压降,并画在位置图上,将等电位地各点连成线,就可画出等电位图.发生接地故障时,实际地电位梯度为接地故障电流与测试电流地比值乘以测试电流时地电位梯度.最准确地电位梯度测量方法是,电流表——电压表法,测试时将50～100A地恒定电流,通过接地网流向远方电流极,该电流极与接地网之间地距离,对大型接地网可为1.6km以上,用高阻抗电压表在地面从通入电流处沿辐向放射地各个电位线测量电位梯度,这样测出地等电位线图只适应于站内设备故障接地时,当线路上发生故障接地时,在变电站内及其周围所形成地电位梯度,可能十分不同,即使在站内,在不同地点发生短路接地故障时,其电位梯度也是不同地,因此,注入电流地参考点,至少应选取2处以上,才比较合理.其它注意事项：站内地面上地金属结构及地下金属物都会对电位精度产生较大地影响,在测量时应注意. 如变电站及周围地地下土壤均匀,也可以通过测试土壤电阻率ρ和接地电阻来计算电位梯度,其前提是上述两项地测试必须准确,如前所述,测量很难做到准确,因而计算结果只能是粗略地.4 结论本文叙述地内容是有关标准中最基本地部分,希望引起有关部门地重视,虽然地网工程总地来说是粗糙地,很难达到精确,因为不稳定因素太多,地质条件复杂又探测不准,正因为如此,更需要我们做细致、繁杂地工作,把基本数据尽可能搞准确,设计上尽可能将各种要求都考虑到,施工测试要严格执行标准,尽可能做到设计合理,施工精细,测试准确,以满足运行要求,才能达到地网安全经济地目标.。
变电站接地网存在的问题及改造意见
变电站接地网存在的问题及改造意见集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-变电站接地网存在的问题及改造意见摘要：根据电力部通报的几次由于接地网问题引起的接地装置扩大事故的原因及分析，并结合保定供电公司地网检查中发现的问题，对地网改造的几个技术问题进行了探讨，并提出了建设性意见。
关键词：接地装置；热容量；腐蚀；变电站；接地网近年来，国内许多地区连续发生多起因接地网不满足要求而引起的设备损坏事故。
1985年东北某电厂66kV系统C相接地，弧光过电压使一条出线隔离开关闪络，构成两相异点接地短路，线路跳闸重合不成，使刀闸弧光蔓延到刀闸两侧形成三相弧光短路。
短路电流将接地引下线烧断8处，高压进入直流系统和二次回路导致全部电源开关跳闸，全厂停电。
全国还发生多起同类地网事故。
1保定供电公司地网腐蚀情况为了摸清保定供电公司地网的腐蚀情况及存在的问题，从1999年起对南郊、高碑店、雄县、上陈驿、定县等运行20a以上的变电站地网进行了挖掘检查，经检查发现如下问题。
a.接地引下线热容量不够公司大部分变电站设备采用的接地引下线为12mm圆钢，部分设备甚至用8mm圆钢,而且个别站同一电压等级设备的接地引下线规格不齐，并有多点焊接。
b.接地引下线与水平地线截面配合不当高碑店220kV部分接地引下线截面22mm圆钢，而接地引下线与地网干线相连的地线截面却为12mm圆钢；10kV母线桥接地引下线为10mm的圆钢，主网为40×4mm扁钢。
c.没按图纸施工，接地引下线连接不合理东北郊变电站地网施工图为对称布置，是与西北角相对应的东北角上一条主干线，开挖检查却找不到。
部分设备接地引下线不是直接引到主网，而是经过操作机构再引到主网，或就近与其它设备接地引下线相连，甚至有部分设备接地引下线直接引进电缆沟内扁铁上。
d.后期工程的接地引下线没有与一期工程主地网相连接容城220kV变电站二期工程#1变压器中性点没有与主地网相接；#1变压器本体与底座基础相连，但底座基础没有与主网相连，该主变长期运行在本体及中性点没有有效接地的情况下，侥幸在运行期间没有发生接地故障，并及时发现事故隐患。
变电所接地网存在的问题及解决方法
电所 等土 壤 电阻 率 较 高 的 地 方 ：二 是 由
于腐蚀使接 地网部分 和主地 网断开 ， 由
于腐 蚀 使 接 地 体 的 电 阻变 大 。 二 、 电所 接 地 装 置 的 改Байду номын сангаас 变
一
旦 发 现 变 电 所 的 接 地装 置有 问题
后 ，就 要 进 行 改 造 。根 据 所要 解 决 的 问
５水 平接 地 体 的 埋 深 不 够 。 标 准 规 ． 定 水 平 接 地体 要 埋 深 ０ ｍ以 下 ，可 是 通 ． ６ 过 开 挖检 查 发 现 许 多 水 平 接 地 体 埋 深 不 足０３ 有 的 甚 至 浮在 地 表 。由于 水平 接 ． ｍ，
１ 地 网的 均 压 问题 。通 过 对 若 干 ． 接
应 满 足 要 求 ．当 地 下 较深 处 有 土 壤 电 阻
率 较 低 的 地 质 结 构 时 ， 可采 用 井 式 或 深 钻 式 接 地 极 把 平 面 地 网 做 成 立 体 接 地 网。 如果 条 件 许 可 的话 ， 大接 地 网 面积 扩 和设 置水 下 、 底 、 边 接 地 网 是 降低 接 水 岸
地 电阻 最 有 效 的常 用 方 法 。尤 其是 对 于
座变 电所 接 地 网 的 电位 分 布 测 试 。发 现 接 地 网 的 均压 大 多 不 符 合 要求 ，特 别 是
横 向 电位 分 布 ， 电位 梯 度 大 ， 步 电压 超 跨
地体埋深不够 ， 地电阻受季节影响 ． 接 尤
其受 土 壤 干 湿 度影 响较 大 ．由于 表 层 土 壤 容 易 干 燥 ．所 以造 成 接 地 装 置 的接 地 电阻 不 稳 定 。 由 于水 平 接 地 体 的埋 深 不
变电站接地网存在的问题及改造意见
变电站接地网存在的问题及改造意见摘要：根据电力部通报的几次由于接地网问题引起的接地装置扩大事故的原因及分析，并结合保定供电公司地网检查中发现的问题，对地网改造的几个技术问题进行了探讨，并提出了建设性意见。
关键词：接地装置；热容量；腐蚀；变电站；接地网近年来，国内许多地区连续发生多起因接地网不满足要求而引起的设备损坏事故。
1985年东北某电厂66kV系统C相接地，弧光过电压使一条出线隔离开关闪络，构成两相异点接地短路，线路跳闸重合不成，使刀闸弧光蔓延到刀闸两侧形成三相弧光短路。
短路电流将接地引下线烧断8处，高压进入直流系统和二次回路导致全部电源开关跳闸，全厂停电。
全国还发生多起同类地网事故。
1保定供电公司地网腐蚀情况为了摸清保定供电公司地网的腐蚀情况及存在的问题，从1999年起对南郊、高碑店、雄县、上陈驿、定县等运行20a以上的变电站地网进行了挖掘检查，经检查发现如下问题。
a.接地引下线热容量不够公司大部分变电站设备采用的接地引下线为?12mm圆钢，部分设备甚至用?8mm圆钢，而且个别站同一电压等级设备的接地引下线规格不齐，并有多点焊接。
梢接地引下线与水平地线截面配合不当高碑店220kV部分接地引下线截面?22mm圆钢，而接地引下线与地网干线相连的地线截面却为?12mm圆钢；10kV母线桥接地引下线为？10mm的圆钢，主网为40X4mm扁钢。
c.没按图纸施工，接地引下线连接不合理东北郊变电站地网施工图为对称布置，是与西北角相对应的东北角上一条主干线，开挖检查却找不到。
部分设备接地引下线不是直接引到主网，而是经过操作机构再引到主网，或就近与其它设备接地引下线相连，甚至有部分设备接地引下线直接引进电缆沟内扁铁上。
d.后期工程的接地引下线没有与一期工程主地网相连接容城220kV变电站二期工程#1变压器中性点没有与主地网相接；#1变压器本体与底座基础相连，但底座基础没有与主网相连，该主变长期运行在本体及中性点没有有效接地的情况下，侥幸在运行期间没有发生接地故障，并及时发现事故隐患。
变电所接地网存在的问题及改造
变电所接地网存在的问题及改造摘要—本文就变电所接地网存在的均压问题，设备与地网的连接问题，接地网的腐蚀问题，接地电阻问题等方面进行了论述，以及需要怎样进行改进等措施，进一步提出了变电所接地网的设计与改造的一些方法。
关键词—变电所接地网，接地问题，接地网设计与改造。
前言—变电所的接地好坏直接关系到设备和人身的安全，因而愈来愈受到人们的重视，因变电所的接地网不但要满足工频短路电流的要求，还要满足雷电冲击电流的要求，以前由于接地网的缺陷，曾发生了不少事故，其原因既有地网接地电阻方面问题，又有地网均压方面的问题。
随着电网的发展，变电所内微机保护综合自动化装置的大量应用、这些弱电元件对接地网的要求更高，地电位的干扰对监控和自动化装置的影响不得不引起人们的重视，因此，为了保证变电所接地网的可靠性，必须对接地网存在的问题进行改进措施，以及今后在接地设计与改造方面应该注意的问题。
一．接地网存在的问题1，接地网的均压问题：《1》有些运行多年变电所接地网的均压不好，特别是横向电位分布不均，电位梯度较大，这是由于在接地网设计时只注意了工频接地电阻而忽略了地网的均压和散流问题所致。
《2》有些站只是设备到哪里，水平接地带立连到哪里，或只用长孔地网很少用方孔地网，在加上敷设接地网的，施工单位存在偷工减料，不按图施工所以接地网很不完善。
《3》地网水平接地极埋深大部分不足，有的甚至浮在地表面，因此，由于地网均压不好，一旦发生接地短路就有可能引起局部电位升高产生高压向控制和保护电缆反击，使低压元件烧坏。
2，设备与地网的连接问题《1》设备的接地引下线在地下与地网的连接处被锈蚀断；《2》设备没有明显的接地引下线，而是通过混凝土构架的内部的钢筋接地，而混凝土构架的内部钢筋不是在上部就是在下部开路，或因锈蚀造成开路；《3》设备接地引下线的截面偏小，经长期的锈蚀后被锈断，或在设备接地短路时因满足不了短路电流的热稳定而被熔断，《4》扩建时没有扩建新的地网，而是把新增设备的接地通过电缆沟内的接地带与原地网连接，而电缆沟内的接地带又连接不可靠或长期运行在潮湿和有腐蚀气体的环境中，因腐蚀而造成开路；《5》通电过螺丝连接的接地线经过长期的锈蚀造成电气上的开路；由于设备的接地与地网不通在发生设备的接地短路时，设备外壳所带高压容易让低压二次回路反击，烧坏二次电缆元件和元器件，使二次保护和控制失灵，使故障线路不能及时切除，使事故扩大，在使用微机保护和综合自动化系统的场所会造成严重的地电位干扰而使微机保护和综合自动化系统失灵，造成保护的吴动或拒动，而使事故扩大。
变电站接地网存在的问题及改造意见
变电站接地网存在的问题及改造意见引言变电站是电网中重要的节点和枢纽，而变电站接地网作为保障人员和设备安全的关键环节，必须满足可靠性和安全性的要求。
但是在实际的工作中，我们发现变电站接地网存在着一些问题，本文将围绕这些问题，提出相应的改造意见，以期提高变电站接地网的可靠性和安全性。
问题分析接地线的材料和断面积不合适接地线是变电站接地网的主要组成部分，其具体材料和断面积必须满足相关的要求。
然而在实际的工作中，我们发现有些接地线的材料和断面积不符合标准，导致其承受电流过载，从而影响其使用寿命和安全性。
接地电阻值过大变电站接地网的电阻值必须满足相关的要求，以保障接地保护系统的可靠性和真实性。
然而在实际的工作中，我们发现有些变电站的接地电阻值偏大，从而影响了接地保护系统的性能和可靠性。
接地网的布局不合理变电站接地网的布局必须满足安全性和可靠性的要求，以防止接地保护系统误动作或者失效。
然而在实际的工作中，我们发现有些变电站接地网的布局不合理，从而存在一些安全隐患和故障风险。
改造意见优化接地线的材料和断面积为了保障接地线的安全性和可靠性，我们需要优化其材料和断面积。
具体而言，可以采用优质的铜材作为接地线的主要材料，同时根据电流负荷和环境条件的不同，选择合适的断面积。
统一接地电阻值的测试标准为了减少接地电阻值的误差，我们应该统一测试标准，遵循电气规范和相关标准，从而提高接地保护系统的真实性和可靠性。
优化接地网的布局为了减少接地保护系统的误动作和失效，我们应该优化布局，采用合理的接地方式和布线方式。
具体而言，可以考虑采用至少两种接地方式，从而实现冗余和备份，同时确保接地保护系统的可靠性。
结论本文分析了变电站接地网的三个问题，提出了相应的改造意见，以期提高其可靠性和安全性。
在今后的工作中，我们需要进一步完善接地保护系统的理论和实践，不断探索和创新，从而更好地保障变电站的安全和稳定运行。
浅析变电站35千伏系统接地故障处理
浅析变电站35千伏系统接地故障处理摘要：在电力系统中，小电流接地系统接地故障经常发生，线路带接地运行查找故障点也很常见。
由于设备长时间运行，运行环境恶劣，会造成线路和设备绝缘等级降低，长时间接地运行会引起设备二次故障的发生，甚至引起线路发生相间故障的可能，所以当线路发生接地时，运维人员快速找出故障点、调度人员及时做出方式调整尤为重要。
这样可以避免长时间接地引起设备故障，造成故障的升级和扩大。
关键词：变电站；接地故障；处理随着城市建设步伐的加快，城市框架不断的拉大，城市中压电网35千伏系统规模也随之增大，再加上近几年电力电缆线路的大量采用，中压电网系统的电容电流水平急剧增加，这给电网的安全运行带来了一些问题。
变电站35千伏电力线路经常遭受倒杆断线或绝缘破坏等事故，这些事故大多反映为单相金属性接地、非金属性接地或永久性接地、瞬时性接地和间歇性接地等故障。
某110kV无人值守变电站出现35kV系统接地引起35kV母线、10kVIII段失压以及某水电厂孤网运行的事故处理。
一、变电站发生接地故障的特征1、单相金属性接地。
表现为变电站35千伏电压表显示一相相电压为零或接近零，其他两相相电压升高为线电压或接近线电压，零序二次电压等于或接近100伏，绝缘监察装置发出接地报警信号，接地故障相为相电压等于或接近零的一相。
2、单相非金属性接地。
表现为一相相电压明显降低但不为零，其他两相电压明显升高但低于线电压，零序电压启动，绝缘监察装置发出接地报警信号。
3、单相断线未接地故障。
表现为一相电压升高但不超过1.5倍相电压，其他两相电压降低但不超过0.86倍相电压，零序电压不高。
这类故障一般为线路主要分支安装的熔断器一相熔断或开关一相接触不良所致。
4、铁磁谐振。
表现为两相或三相相电压均超过线电压并来回摆动，站内35千伏母线可能发出异常响声。
此类现象一般为线路接地或断线时产生电弧接地引起。
电压互感器高压熔断器一相熔丝熔断：表现为一相电压明显降低，其他两相电压基本不变，绝缘监察装置发出接地报警信号。
变电站直流系统接地故障及环网危害分析处理
变电站直流系统接地故障及环网危害分析处理变电站的直流系统是变电站的重要组成部分，是保证变压器运行的关键性设备。
然而，直流系统在运行过程中很容易发生接地故障，给整个电网带来严重的环网危害。
因此，对变电站直流系统的接地故障及环网危害进行分析处理是非常重要的。
1、设备制造和施工过程中的缺陷直流系统在制造和施工过程中可能存在一些缺陷，这些缺陷很容易导致接地故障的发生。
比如直流电缆的绝缘损伤、电缆接头的接触不良、电缆屏蔽层接地不良等。
2、设备运行过程中的老化和损坏直流系统在运行过程中，由于长期使用和环境因素等原因，设备会出现老化和损坏的情况，这也是导致接地故障发生的原因之一。
3、直流系统故障导致接地故障当直流系统内出现故障时，会导致直流系统伏安变化，增加了接地故障的可能性。
接地故障会导致整个直流系统变得不稳定，严重的甚至会影响到整个电网的运行。
具体危害如下：1、直流设备的损坏在发生接地故障的情况下，直流设备的电势会发生变化，会使得设备的电气性能出现问题，导致设备的损坏。
2、影响直流系统的保护措施当直流系统中出现接地故障时，保护措施会因为故障的存在而无法正常工作，可能会导致其他设备的故障。
3、影响整个电网的稳定运行1、预防接地故障的发生预防接地故障的发生是最好的方法，可以从设备的制造和运行方面入手，注意其绝缘和接线质量，及时检查维护，降低出现故障的概率。
2、采取有效的维修措施一旦发生接地故障，需要迅速采取维修措施，避免故障扩大。
对于故障设备，需要及时更换或修复，使得直流系统恢复正常。
3、加强设备保护措施直流系统中的保护措施应该加强，以尽可能地避免故障的发生。
在设计上应采取多重保护的方法，避免由于一种保护因素的失效而导致故障。
总之，变电站直流系统接地故障及环网危害分析处理需要综合考虑各种因素，采取有效的措施进行预防和维修处理，确保电网的稳定运行。
变电站接地网存在的问题及其解决措施
变电站接地网存在的问题及其解决措施1、变电站接地的问题1.1、阻值变大。
分析其原因，可能与土壤电阻率和接地体与土壤的接触电阻有关。
土壤电阻率ρ值是接地设计和计算的重要依据，由于土地的分布千差万别，大多数情况下土壤都是不均匀，表现在实际的土壤电阻率沿水平和垂直方向不均匀分布，并且无任何规律可言，通过地质勘探资料的各种土质和地下水位来估算土壤电阻率ρ值往往与实际出入很大。
土壤的电阻率直接影响土壤的导电性，而土壤质地、温度和水分含量对土壤电阻率有很大影响。
此外，接地电阻值还与接地网与土壤的亲和程度有关，早期接地体经过长期锈蚀，表面产生锈层，也导致接触电阻增大。
阻值变大将导致工频接地短路和雷击电流入地时电位过高，严重威胁设备和人身安全。
1.2、接地网的均压问题造成均压效果差的原因有：接地体埋深不足；接地网只采用长孔网，很少用方孔地网计算；未采用均压带措施；设备接地引线过长；忽略了地网的均压和散流尧等。
这些因素会造成接地网地面电位分布不均，引起跨步电压过高。
1.3、接地网与设备引线存在薄弱环节对于运行中的若干座变电站进行全面检查和试验发现存在的最大问题不是接地网的各项技术指标。
而是变电站内的电气设备与接地网的连接问题，设备的接地引下线与地网焊接不良，从焊口处开路，接地网水平接地体的接头处焊接不符合要求；而接地网与引下线经过长期锈蚀，有效截面不断减小，当设备短路时，就不满足现有的系统短路时热稳定要求而熔断，造成设备外壳所带高压电反击低压二次回路，接触电压威胁人身安全等问题。
此外很多接地网与设备的连接只是简单的搭接焊接，焊接防锈处理均不符合电气装置工程接地装置施工及验收规程要求。
1.4、接地引下线及接地体的截面偏小满足不了短路电流的热稳定由于接地体或设备的接地引下线不能满足短路电流热稳定的要求，在发生接地短路时接地引下线往往被烧断，使设备外壳上有较高的过电压，有时会反击到低压二次回路使事故扩大，有的用户就是因为设备的接地引下线截面不够在设备发生接地短路时，高压窜入低压回路烧坏二次保护控制电缆，使事故扩大。
