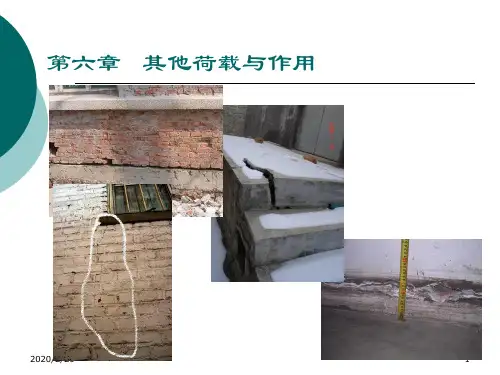

第六章 其他荷载与作用
2020/2/20
1
第六章 其他荷载与作用
2020/2/20
2
§6.1 温度作用
基本概念及温度作用原理 固体的温度发生变化时，会产生变形，如果变形受到约束，固体 内将产生应力 温度变化
➢季节变化 ➢室内外温差变化 ➢混凝土水化热（大体积混凝土） ➢火灾
2020/2/20
➢压力波：爆炸压力以超压为主，动压可以忽略
爆炸作用的特点
➢峰值压力 ➢升压时间 ➢泄爆压力
2020/2/20
16
§6.5 行车动态作用
冲击作用
➢由于车辆荷载动力作用而使桥梁发生振动造成内力和变形增大的现象
公路桥冲击系数
钢筋混凝土、混凝土、砖石砌桥涵的冲击系数
结构种类
跨径或荷载长度（m）
梁、刚构、拱上构造、柱式墩 台、涵洞盖板
➢方法二：将温度变化当作等效力作用于结构
T1
M
T2
N
N
EA
EA T1 T2 2
T0
M
EI
EI h
T2
T1
2020/2/20
7
§6.2 变形作用
基本概念 对于超静定结构，如果结构的约束或非约束处被迫发生变形，这 一变形将使结构产生内力 常见的变形作用
➢W—车辆总重力（kN）
2020/2/20
20
§6.5 行车动态作用
制动力
➢公路桥1、2车道，荷载长度内车队总重的10%，不小于一辆车的30% ➢公路桥4车道去上述制动力的2倍 ➢公路桥履带车和平板挂车不记制动力 ➢城市桥城—A制动力采用160kN或10%车道荷载中较大值 ➢城市桥城—B制动力采用80kN或10%车道荷载中较大值 ➢城市桥2条或2条以上车道，以2车道为准，制动力不折减
2020/2/20
1
第六章 其他荷载与作用
2020/2/20
2
§6.1 温度作用
基本概念及温度作用原理 固体的温度发生变化时，会产生变形，如果变形受到约束，固体 内将产生应力 温度变化
➢季节变化 ➢室内外温差变化 ➢混凝土水化热（大体积混凝土） ➢火灾
2020/2/20
➢压力波：爆炸压力以超压为主，动压可以忽略
爆炸作用的特点
➢峰值压力 ➢升压时间 ➢泄爆压力
2020/2/20
16
§6.5 行车动态作用
冲击作用
➢由于车辆荷载动力作用而使桥梁发生振动造成内力和变形增大的现象
公路桥冲击系数
钢筋混凝土、混凝土、砖石砌桥涵的冲击系数
结构种类
跨径或荷载长度（m）
梁、刚构、拱上构造、柱式墩 台、涵洞盖板
➢方法二：将温度变化当作等效力作用于结构
T1
M
T2
N
N
EA
EA T1 T2 2
T0
M
EI
EI h
T2
T1
2020/2/20
7
§6.2 变形作用
基本概念 对于超静定结构，如果结构的约束或非约束处被迫发生变形，这 一变形将使结构产生内力 常见的变形作用
➢W—车辆总重力（kN）
2020/2/20
20
§6.5 行车动态作用
制动力
➢公路桥1、2车道，荷载长度内车队总重的10%，不小于一辆车的30% ➢公路桥4车道去上述制动力的2倍 ➢公路桥履带车和平板挂车不记制动力 ➢城市桥城—A制动力采用160kN或10%车道荷载中较大值 ➢城市桥城—B制动力采用80kN或10%车道荷载中较大值 ➢城市桥2条或2条以上车道，以2车道为准，制动力不折减
建筑结构上的荷载与作用
腐蚀作用
高湿度环境会加速建筑材料的腐蚀，如木材腐朽、金属锈蚀等。
腐蚀环境对结构影响
化学腐蚀
01
建筑物处于腐蚀性环境中，如酸雨、盐碱地等，会导致建筑材
料的化学腐蚀。
电化学腐蚀
02
不同金属间存在电位差，会导致电化学腐蚀的发生，如钢筋在
混凝土中的锈蚀。
生物腐蚀
03
微生物、昆虫等生物活动会对建筑材料造成破坏，如木材被白
智能化技术是当前科技发展的热点之 一，其在建筑结构工程领域的应用前 景广阔。通过引入智能化技术，可以 实现建筑结构的自适应、自修复和智 能化管理，提高结构的安全性和可靠 性。
随着环保意识的不断提高，绿色环保 理念将在建筑结构工程中得到更广泛 的推广和应用。在未来的发展中，应 注重环保材料的选择、节能减排措施 的实施以及建筑废弃物的回收利用等 方面，推动建筑结构工程向更加环保 、可持续的方向发展。
荷载分类
根据荷载的性质和变化规律，可分为 静力荷载和动力荷载；根据荷载的作 用时间和变化特点，可分为永久荷载 、可变荷载和偶然荷载。
作用在建筑结构上的力
风力
风对建筑结构产生的压力或吸 力，是可变荷载的一种。
雪荷载
积雪对建筑结构产生的压力， 是可变荷载的一种。
重力
建筑结构自身重量产生的重力 ，是永久荷载的主要来源。
影响
风荷载会对建筑物的稳定性和安全性 产生影响，特别是在高层建筑、大跨 度桥梁等结构中，风荷载的作用更加 显著。
雪荷载
定义
雪荷载是指降雪在建筑物顶部或屋面上堆积 产生的荷载。
影响
雪荷载会对建筑物的屋顶结构和承重墙等产生压力 ，可能导致结构变形或破坏。
计算方法
雪荷载的计算需要考虑降雪量、雪的密度、 建筑物的形状和坡度等因素，通常采用规范 规定的公式进行计算。
高湿度环境会加速建筑材料的腐蚀，如木材腐朽、金属锈蚀等。
腐蚀环境对结构影响
化学腐蚀
01
建筑物处于腐蚀性环境中，如酸雨、盐碱地等，会导致建筑材
料的化学腐蚀。
电化学腐蚀
02
不同金属间存在电位差，会导致电化学腐蚀的发生，如钢筋在
混凝土中的锈蚀。
生物腐蚀
03
微生物、昆虫等生物活动会对建筑材料造成破坏，如木材被白
智能化技术是当前科技发展的热点之 一，其在建筑结构工程领域的应用前 景广阔。通过引入智能化技术，可以 实现建筑结构的自适应、自修复和智 能化管理，提高结构的安全性和可靠 性。
随着环保意识的不断提高，绿色环保 理念将在建筑结构工程中得到更广泛 的推广和应用。在未来的发展中，应 注重环保材料的选择、节能减排措施 的实施以及建筑废弃物的回收利用等 方面，推动建筑结构工程向更加环保 、可持续的方向发展。
荷载分类
根据荷载的性质和变化规律，可分为 静力荷载和动力荷载；根据荷载的作 用时间和变化特点，可分为永久荷载 、可变荷载和偶然荷载。
作用在建筑结构上的力
风力
风对建筑结构产生的压力或吸 力，是可变荷载的一种。
雪荷载
积雪对建筑结构产生的压力， 是可变荷载的一种。
重力
建筑结构自身重量产生的重力 ，是永久荷载的主要来源。
影响
风荷载会对建筑物的稳定性和安全性 产生影响，特别是在高层建筑、大跨 度桥梁等结构中，风荷载的作用更加 显著。
雪荷载
定义
雪荷载是指降雪在建筑物顶部或屋面上堆积 产生的荷载。
影响
雪荷载会对建筑物的屋顶结构和承重墙等产生压力 ，可能导致结构变形或破坏。
计算方法
雪荷载的计算需要考虑降雪量、雪的密度、 建筑物的形状和坡度等因素，通常采用规范 规定的公式进行计算。
《荷载与作用》课件
线荷载：作用在一条线 上的荷载
体荷载：作用在一定体 积上的荷载
静荷载：不随时间变化 的荷载
04 常见荷载与作用
恒载
定义：建筑物自身重量和固定设备重量的总和 特点：长期作用于建筑物，不随使用条件变化 影响：影响建筑物的稳定性和承载能力 计算方法：根据建筑物的材质、结构、尺寸等因素进行计算
活载
定义：活载是指在结构上施加的随时间变化的荷载 特点：活载的大小、方向和作用点随时间变化 常见类型：交通荷载、风荷载、地震荷载等 影响：活载对结构的安全性、稳定性和耐久性有重要影响
结构分析方法： 静力分析、动 力分析、稳定
性分析等
结构分析软件： 有限元分析软 件、结构分析
软件等
结构优化设计： 根据结构分析 结果，对结构 进行优化设计， 提高结构的安 全性和稳定性。
静力分析方法
静力分析的定义： 研究结构在静力作 用下的响应
静力分析的方法： 有限元法、边界元 法、有限差分法等
静力分析的应用： 结构设计、优化、 安全评估等
课件背景
荷载与作用是建筑结构设计的基础 课件旨在帮助学生理解荷载与作用的概念、分类和计算方法 课件内容涵盖了荷载与作用的基本原理、计算方法和应用实例 课件适用于建筑结构设计、土木工程等专业的学生和从业人员
课件目的
介绍荷载与作用的基本概 念
讲解荷载与作用的分类和 特点
提供荷载与作用的计算方 法和实例
静力分析的步骤： 建立模型、施加荷 载、求解、结果分 析等
动力分析方法
静力分析：研究结构在静力作用下的响应 动力分析：研究结构在动力作用下的响应 静力-动力分析：结合静力和动力分析，研究结构在复杂荷载作用下的响应 数值模拟：通过计算机模拟，分析结构在荷载作用下的响应
第六章其它荷载与作用
荷载与结构设计方法
第六章 其它荷载与作用
第六章 其它荷载与作用
本章内容 第一节 温度作用 第二节 变形作用 第三节 冻胀力 第四节 爆炸作用 第五节 行车动态作用
第一节 温度作用
一、温度作用基本概念及原理
当结构物所处环境的温度发生变化，且结构或构件的热变形受到边 界条件约束或相邻部分的制约，不能自由胀缩时，就会在结构或构 件内形成一定的应力，这个应力被称为温度应力，即温度作用，是 指因温度变化引起的结构变形和附加力。 温度作用——因温度变化引起的结构变形和附加力。
图6-1 工程结构物的变形
第二节 变形作用
对于混凝土结构而言，有两种特殊的变形作用，即徐变和收缩。 二、混混凝凝土土收收缩缩：和徐变 ➢混凝土在空气中结硬时其体积会缩小，这种现象称为混凝土 的收缩。
混凝土徐变： 混凝土在长期外力作用下产生随时间而增长的变形称为徐变
第二节 变形作用
工程设计中如何考虑？
允许产生符合其约束条件的位移，结构内不会产生应力和应变 ➢对于超静定结构：
多余约束限制结构自由变形，从而产生应力和应变
第二节 变形作用
由于在工程实际中大量碰到的是超静定问题，在这种情况下，由于变形作用引起的内力问题 必须引起我们足够的重视，譬如支座的下沉或转动引起结构物的内力；地基不均匀沉降使得 上部结构产生次应力，严重时会使房屋开裂；构件的制造误差使得强制装配时产生内力等等。
②大体积混凝土梁结硬时，水 化热使得中心温度较高，两侧 温度偏低，内外温差不均衡在 截面引起应力。
第一节 温度作用
二、温度应力计算
根据不同的结构类型和约束条件考虑温度变 化对结构内力和变形的影响。
静定结构：
静定结构在温度变化时能够产生自由变形，结构物无约束应力产生，故 无内力。此变形可由变形体系的虚功原理计算。
第六章 其它荷载与作用
第六章 其它荷载与作用
本章内容 第一节 温度作用 第二节 变形作用 第三节 冻胀力 第四节 爆炸作用 第五节 行车动态作用
第一节 温度作用
一、温度作用基本概念及原理
当结构物所处环境的温度发生变化，且结构或构件的热变形受到边 界条件约束或相邻部分的制约，不能自由胀缩时，就会在结构或构 件内形成一定的应力，这个应力被称为温度应力，即温度作用，是 指因温度变化引起的结构变形和附加力。 温度作用——因温度变化引起的结构变形和附加力。
图6-1 工程结构物的变形
第二节 变形作用
对于混凝土结构而言，有两种特殊的变形作用，即徐变和收缩。 二、混混凝凝土土收收缩缩：和徐变 ➢混凝土在空气中结硬时其体积会缩小，这种现象称为混凝土 的收缩。
混凝土徐变： 混凝土在长期外力作用下产生随时间而增长的变形称为徐变
第二节 变形作用
工程设计中如何考虑？
允许产生符合其约束条件的位移，结构内不会产生应力和应变 ➢对于超静定结构：
多余约束限制结构自由变形，从而产生应力和应变
第二节 变形作用
由于在工程实际中大量碰到的是超静定问题，在这种情况下，由于变形作用引起的内力问题 必须引起我们足够的重视，譬如支座的下沉或转动引起结构物的内力；地基不均匀沉降使得 上部结构产生次应力，严重时会使房屋开裂；构件的制造误差使得强制装配时产生内力等等。
②大体积混凝土梁结硬时，水 化热使得中心温度较高，两侧 温度偏低，内外温差不均衡在 截面引起应力。
第一节 温度作用
二、温度应力计算
根据不同的结构类型和约束条件考虑温度变 化对结构内力和变形的影响。
静定结构：
静定结构在温度变化时能够产生自由变形，结构物无约束应力产生，故 无内力。此变形可由变形体系的虚功原理计算。
荷载与作用
荷载与结构设计(前六章)知识点熊茂翔(哈尔滨工业大学威海) 摘要：荷载与结构设计课程主要讨论工程荷载特性和研究结构可靠度、稳定性问题。
课程讲解过程主要强调后者，导致学生明白了结构可靠度的问题，却不甚了解工程荷载的种类及其特点的尴尬现状。
此篇论文，以清晰、准确的方式集中归纳了各荷载章节的知识点，补充了老师教学过程中的非主观短板，也可以让同学从基本理论、基本概念、基本模式上理解知识点，打好三基，将认识和理解深入贯彻。
关键词：荷载与结构设计；知识点归纳；地震；风荷载；Load and structural design (the first six chapters) knowledgegeneralizations (Xiongmaoxiang)Abstract: Load and structure design course mainly discuss engineering load characteristics and research structure reliability and stability problem. Course interpretation process, resulting in the latter basically emphasize students understand the structure reliability problems, but does not understand very engineering load species and characteristics of embarrassing situation. This paper, based on clear and accurate manner concentrated summarizes the knowledge of various load chapters, added the teacher in the teaching process of the subjective short board, also can let students from the basic theories, basic concept, the basic mode of knowledge, understanding, will play good sanki deep-going understanding and the understanding.1. 荷载与作用1.1工程结构工程建筑物中以各种工程材料建成的能承受荷载或其他作用的构件的组合体。
